Peugeot 308 2018 Instrukcja Obsługi (in Polish)

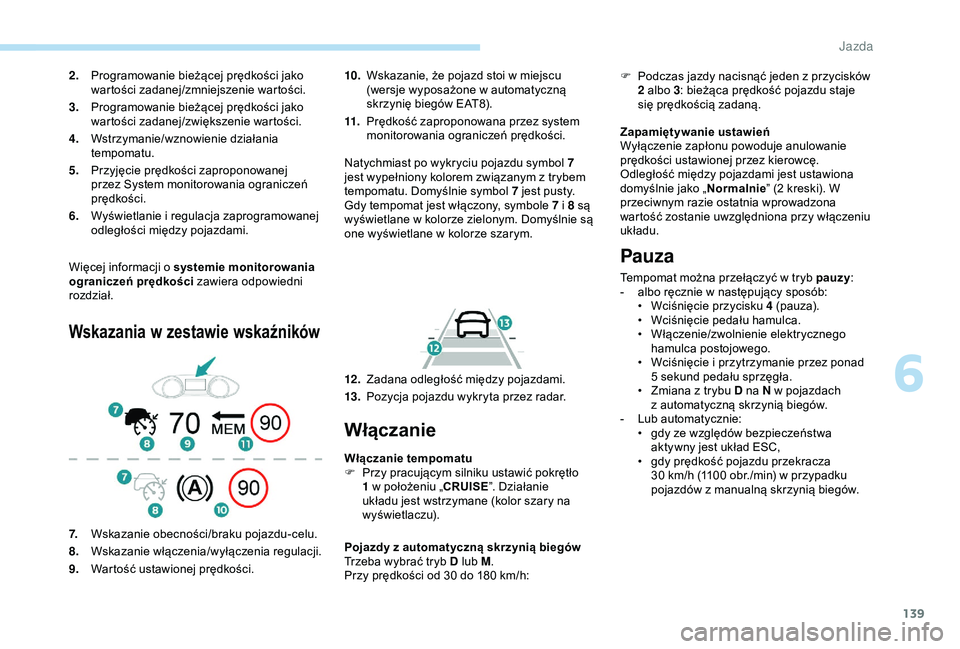

139
Więcej informacji o systemie monitorowania
ogra niczeń prędkości zawiera odpowiedni
rozdział.
Wskazania w z estawie wskaźników
10.Wskazanie, że pojazd stoi w miejscu
(wersje wyposażone w automatyczną
skrzynię biegów EAT8).
11. Prędkość zaproponowana przez system
monitorowania ograniczeń prędkości.
Natychmiast po wykryciu pojazdu symbol 7
jest wypełniony kolorem związanym z
trybem
tempomatu. Domyślnie symbol 7 jest pusty.
Gdy tempomat jest włączony, symbole 7 i
8 są
wyświetlane w
kolorze zielonym. Domyślnie są
one wyświetlane w
kolorze szarym.
2.
Programowanie bieżącej prędkości jako
wartości zadanej/zmniejszenie wartości.
3. Programowanie bieżącej prędkości jako
wartości zadanej/zwiększenie wartości.
4. Wstrzymanie/wznowienie działania
tempomatu.
5. Przyjęcie prędkości zaproponowanej
przez System monitorowania ograniczeń
prędkości.
6. Wyświetlanie i

regulacja zaprogramowanej
odległości między pojazdami.
7. Wskazanie obecności/braku pojazdu-celu.
8. Wskazanie włączenia/wyłączenia regulacji.
9. Wartość ustawionej prędkości. 12 .
Zadana odległość między pojazdami.
13. Pozycja pojazdu wykryta przez radar.
Włączanie
Włączanie tempomatu
F
P rzy pracującym silniku ustawić pokrętło
1 w
położeniu „CRUISE ”. Działanie
układu jest wstrzymane (kolor szary na
wyświetlaczu).
Pojazdy z
automatyczną skrzynią biegów
Trzeba wybrać tryb D lub M .
Przy prędkości od 30 do 180
km/h:Zapamiętywanie ustawień
Wyłączenie zapłonu powoduje anulowanie
prędkości ustawionej przez kierowcę.
Odległość między pojazdami jest ustawiona
domyślnie jako „
Normalnie” (2 kreski). W
przeciwnym razie ostatnia wprowadzona
wartość zostanie uwzględniona przy włączeniu
układu.
Pauza
Tempomat można przełączyć w tryb pauzy :
- a lbo ręcznie w następujący sposób:
•

W
ciśnięcie przycisku 4 (pauza).
•

W
ciśnięcie pedału hamulca.
•

W
łączenie/zwolnienie elektrycznego
hamulca postojowego.
•

W
ciśnięcie i przytrzymanie przez ponad
5
sekund pedału sprzęgła.
•

Z
miana z trybu D na N w pojazdach
z
automatyczną skrzynią biegów.
-

L
ub automatycznie:
•

g
dy ze względów bezpieczeństwa
aktywny jest układ ESC,
•

g
dy prędkość pojazdu przekracza
30
km/h (1100 obr./min) w przypadku
pojazdów z
manualną skrzynią biegów.
F

P
odczas jazdy nacisnąć jeden z przycisków
2 albo 3 : bieżąca prędkość pojazdu staje
się prędkością zadaną.
6
Jazda

140

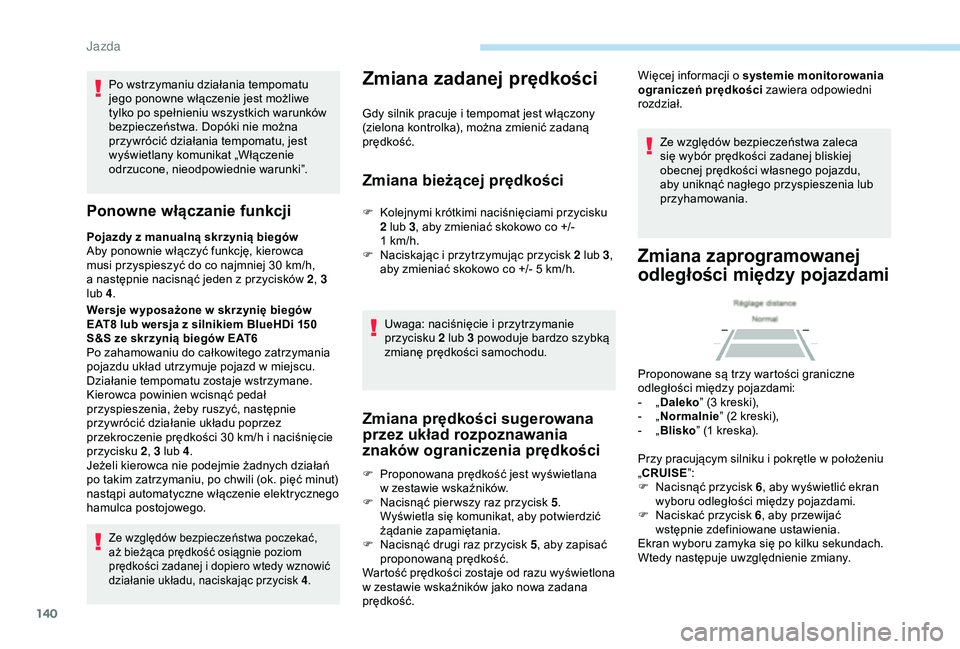

Po wstrzymaniu działania tempomatu
jego ponowne włączenie jest możliwe
tylko po spełnieniu wszystkich warunków
bezpieczeństwa. Dopóki nie można
przywrócić działania tempomatu, jest
wyświetlany komunikat „Włączenie
odrzucone, nieodpowiednie warunki”.
Ponowne włączanie funkcji
Pojazdy z manualną skrzynią biegów
A by ponownie włączyć funkcję, kierowca
musi przyspieszyć do co najmniej 30
km/h,
a
następnie nacisnąć jeden z przycisków 2, 3
lub 4 .
Wersje w yposażone w
skrzynię biegów
EAT8 lub wersja z
silnikiem BlueHDi 150
S&S ze skrzynią biegów EAT6
Po zahamowaniu do całkowitego zatrzymania
pojazdu układ utrzymuje pojazd w
miejscu.
Działanie tempomatu zostaje wstrzymane.
Kierowca powinien wcisnąć pedał
przyspieszenia, żeby ruszyć, następnie
przywrócić działanie układu poprzez
przekroczenie prędkości 30
km/h i naciśnięcie
przycisku 2 , 3 lub 4.
Jeżeli kierowca nie podejmie żadnych działań
po takim zatrzymaniu, po chwili (ok. pięć minut)
nastąpi automatyczne włączenie elektrycznego
hamulca postojowego.
Ze względów bezpieczeństwa poczekać,
aż bieżąca prędkość osiągnie poziom
prędkości zadanej i
dopiero wtedy wznowić
działanie układu, naciskając przycisk 4 .
Zmiana zadanej prędkości
Gdy silnik pracuje i tempomat jest włączony
( zielona kontrolka), można zmienić zadaną
prędkość.
Zmiana bieżącej prędkości
F Kolejnymi krótkimi naciśnięciami przycisku 2 lub 3 , aby zmieniać skokowo co +/-
1
km/h.
F

N
aciskając i przytrzymując przycisk 2 lub 3 ,
aby zmieniać skokowo co +/- 5
km/h.
Uwaga: naciśnięcie i
przytrzymanie
przycisku 2 lub 3 powoduje bardzo szybką
zmianę prędkości samochodu.
Zmiana prędkości sugerowana
przez układ rozpoznawania
znaków ograniczenia prędkości
F Proponowana prędkość jest wyświetlana w zestawie wskaźników.
F

N
acisnąć pier wszy raz przycisk 5 .
Wyświetla się komunikat, aby potwierdzić
żądanie zapamiętania.
F

N
acisnąć drugi raz przycisk 5 , aby zapisać
proponowaną prędkość.
Wartość prędkości zostaje od razu wyświetlona
w
zestawie wskaźników jako nowa zadana
prędkość. Więcej informacji o
systemie monitorowania
ograniczeń prędkości zawiera odpowiedni
rozdział.
Ze względów bezpieczeństwa zaleca
się wybór prędkości zadanej bliskiej
obecnej prędkości własnego pojazdu,
aby uniknąć nagłego przyspieszenia lub
przyhamowania.
Zmiana zaprogramowanej
odległości między pojazdami
Proponowane są trzy wartości graniczne
odległości między pojazdami:
-
„ D

aleko” (3 kreski),
-

„ N

ormalnie ” (2 kreski),
-

„ B

lisko” (1 kreska).
Przy pracującym silniku i
pokrętle w położeniu
„CRUISE ”:
F

N
acisnąć przycisk 6 , aby wyświetlić ekran
wyboru odległości między pojazdami.
F

N
aciskać przycisk 6 , aby przewijać
wstępnie zdefiniowane ustawienia.
Ekran wyboru zamyka się po kilku sekundach.
Wtedy następuje uwzględnienie zmiany.
Jazda

141

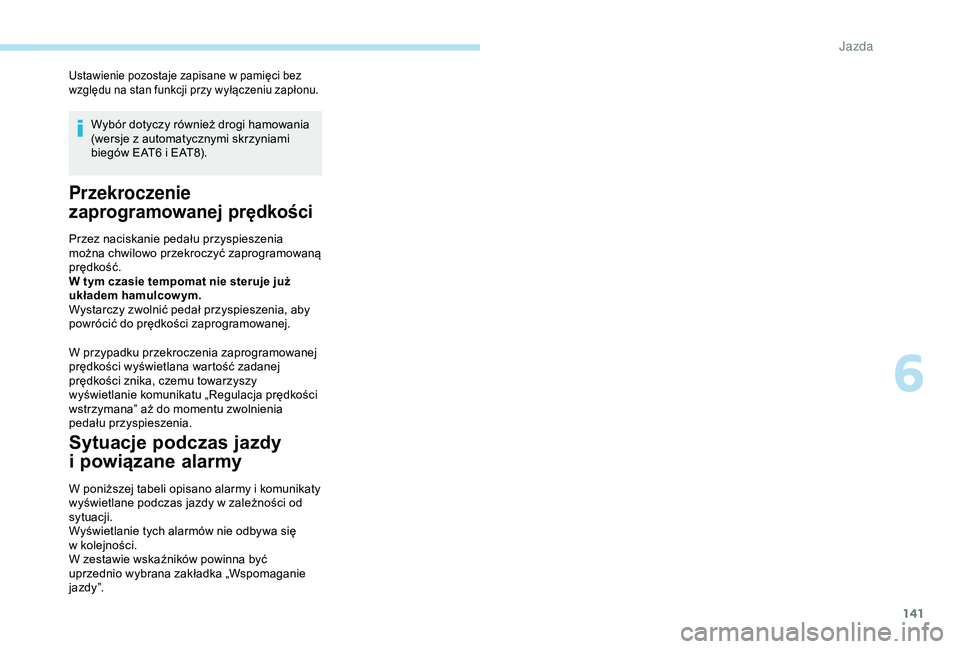

Ustawienie pozostaje zapisane w pamięci bez
w zględu na stan funkcji przy wyłączeniu zapłonu.
Wybór dotyczy również drogi hamowania
(wersje z automatycznymi skrzyniami
biegów EAT6 i
EAT8).
Przekroczenie
zaprogramowanej prędkości
Przez naciskanie pedału przyspieszenia
można chwilowo przekroczyć zaprogramowaną
prędkość.
W tym czasie tempomat nie steruje już
układem hamulcowym.
Wystarczy zwolnić pedał przyspieszenia, aby
powrócić do prędkości zaprogramowanej.
W przypadku przekroczenia zaprogramowanej
prędkości wyświetlana wartość zadanej
prędkości znika, czemu towarzyszy
wyświetlanie komunikatu „Regulacja prędkości
wstrzymana” aż do momentu zwolnienia
pedału przyspieszenia.
Sytuacje podczas jazdy
i
p
owiązane alarmy
W poniższej tabeli opisano alarmy i komunikaty
w yświetlane podczas jazdy w zależności od
sytuacji.
Wyświetlanie tych alarmów nie odbywa się
w
kolejności.
W zestawie wskaźników powinna być
uprzednio wybrana zakładka „Wspomaganie
j a zd y ”.
6
Jazda

142
KontrolkiWyświetlanie Powiązany komunikatUwagi
(s z ar a) „Tempomat w
trybie pauzy” Działanie układu wstrzymane.Nie wykryto pojazdu.
(s z ar a) „Tempomat w
trybie pauzy” Działanie układu wstrzymane.Wykryto pojazd.
(zielona) W zależności od wybranej
odległości między pojazdami „Tempomat włączony”
Układ włączony.
Nie wykryto pojazdu.
(zielona) W zależności od wybranej
odległości między pojazdami „Tempomat włączony”
Układ włączony.
Wykryto pojazd.
albo

(zielona) „Tempomat wstrzymany”
Układ włączony.
Kierowca przyspieszył i
przejął chwilowo kontrolę nad
pojazdem.
J

143
70
70

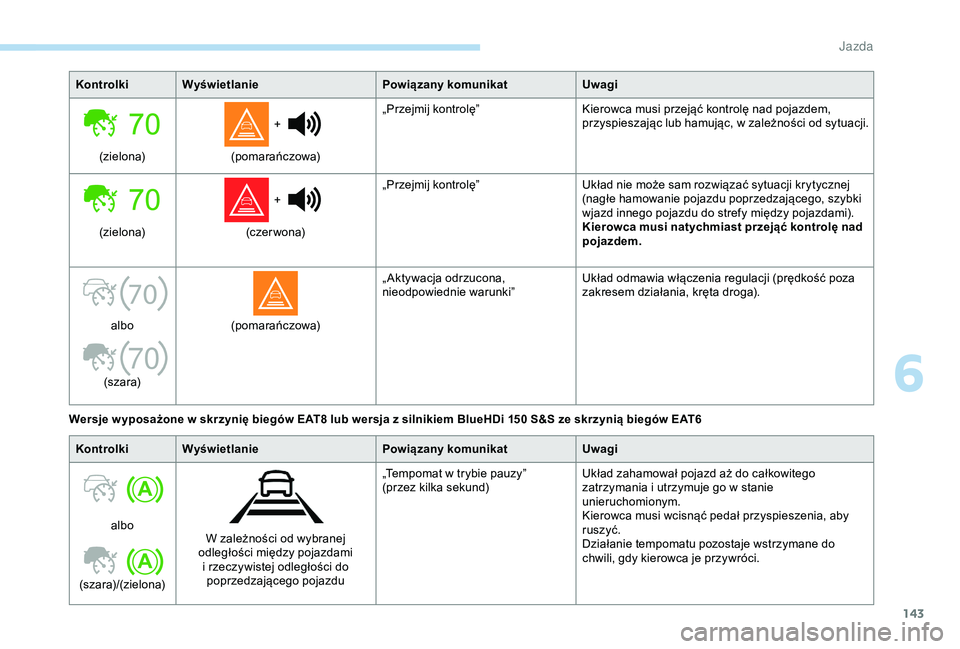

KontrolkiWyświetlanie Powiązany komunikatUwagi
(zielona) +
(pomarańczowa) „Przejmij kontrolę”
Kierowca musi przejąć kontrolę nad pojazdem,
przyspieszając lub hamując, w
zależności od sytuacji.
(zielona) +
(c zer wo na) „Przejmij kontrolę”
Układ nie może sam rozwiązać sytuacji krytycznej
(nagłe hamowanie pojazdu poprzedzającego, szybki
wjazd innego pojazdu do strefy między pojazdami).
Kierowca musi natychmiast przejąć kontrolę nad
pojazdem.
albo

(s z ar a) (pomarańczowa)
„ Aktywacja odrzucona,
nieodpowiednie warunki”
Układ odmawia włączenia regulacji (prędkość poza
zakresem działania, kręta droga).
Wersje w yposażone w
skrzynię biegów EAT8 lub wersja z silnikiem BlueHDi 150 S&S ze skrzynią biegów EAT6
Kontrolki Wyświetlanie Powiązany komunikatUwagi
albo
(szara)/(zielona) W zależności od wybranej
odległości między pojazdami i
rzeczywistej odległości do
poprzedzającego pojazdu „Tempomat w
trybie pauzy”
(przez kilka sekund) Układ zahamował pojazd aż do całkowitego
zatrzymania i
utrzymuje go w stanie
unieruchomionym.
Kierowca musi wcisnąć pedał przyspieszenia, aby
ruszyć.
Działanie tempomatu pozostaje wstrzymane do
chwili, gdy kierowca je przywróci.
6
J

144
Po zahamowaniu do całkowitego zatrzymania
pojazdu układ utrzymuje pojazd w miejscu.
Działanie tempomatu zostaje wstrzymane.
Kierowca powinien wcisnąć pedał
przyspieszenia, żeby ruszyć, następnie
przywrócić działanie układu poprzez
naciśnięcie przycisku 2 , 3 lub 4. Jeżeli
kierowca nie podejmie żadnych działań po
takim zatrzymaniu, po chwili (ok. pięć minut)
nastąpi automatyczne włączenie elektrycznego
hamulca postojowego.
Ograniczenia działania
Układ nie może przekroczyć granic
wyznaczonych prawami fizyki.
Układ nie działa w
określonych sytuacjach
i
kierowca musi przejąć kontrolę nad
samochodem.
Radar nie w ykr ywa:
-

P
ieszych, niektórych rowerzystów, zwierząt.
-

Z
atrzymanych pojazdów (korek, awaria itp.). Kierowca musi wstrzymać działanie
tempomatu w
n

astępujących sytuacjach:
W następujących przypadkach kierowca
musi natychmiast przejąć kontrolę nad
samochodem:
-
G
wałtowne zwolnienie pojazdu
poprzedzającego. Układu nie należy włączać w
następujących
sytuacjach:
-
G
dy używane jest koło zapasowe typu
„dojazdowego” (w zależności od wersji).
-
P
odczas holowania.
-
W p
rzypadku uderzenia w przedni zderzak,
Należy zachować szczególną ostrożność:
-
g
dy w pobliżu są motocykle lub
pojazdy wjeżdżające na pas ruchu,
którym porusza się prowadzony
pojazd;
- p odczas wjeżdżania do tunelu lub
przejeżdżania przez most.
-

P
ojazdów przecinających tor jazdy
samochodu.
-

P
ojazdów nadjeżdżających z naprzeciwka.-

P
ojazd na ostrym zakręcie.
-
P
odczas zbliżania się do ronda.
-
P
odczas jazdy za wąskim pojazdem.
Włączyć tempomat, gdy pozwalają na to
warunki na drodze.
-

G
wałtowne wjechanie pojazdu między
prowadzony samochód a
pojazd
poprzedzający.
Jazda

145

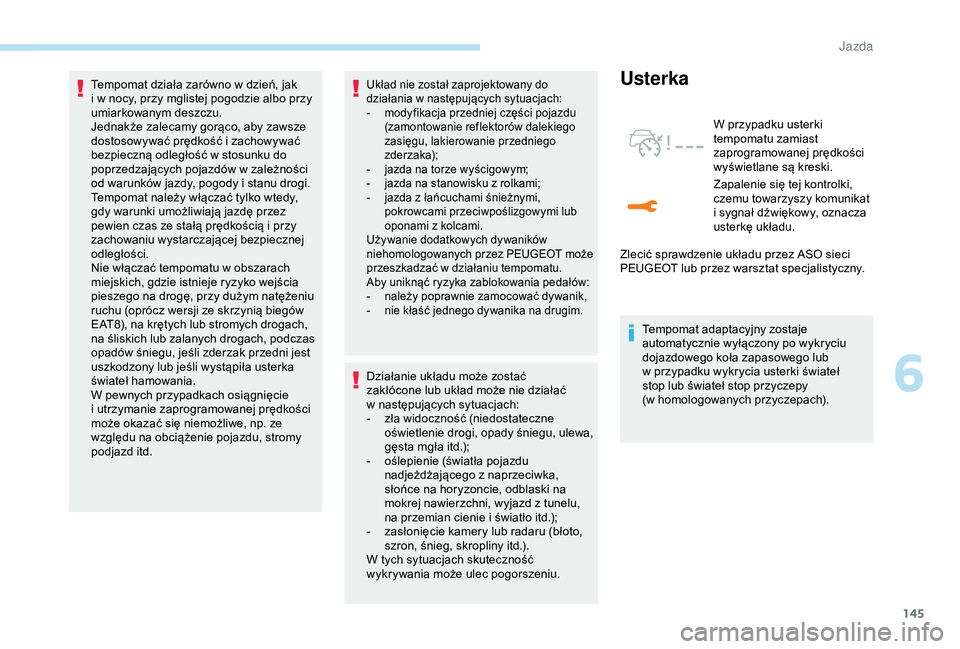

Tempomat działa zarówno w dzień, jak
i w nocy, przy mglistej pogodzie albo przy
umiarkowanym deszczu.
Jednakże zalecamy gorąco, aby zawsze
dostosowywać prędkość i
zachowywać
bezpieczną odległość w
stosunku do
poprzedzających pojazdów w
zależności
od warunków jazdy, pogody i
stanu drogi.
Tempomat należy włączać tylko wtedy,
gdy warunki umożliwiają jazdę przez
pewien czas ze stałą prędkością i
przy
zachowaniu wystarczającej bezpiecznej
odległości.
Nie włączać tempomatu w
obszarach
miejskich, gdzie istnieje ryzyko wejścia
pieszego na drogę, przy dużym natężeniu
ruchu (oprócz wersji ze skrzynią biegów
EAT8), na krętych lub stromych drogach,
na śliskich lub zalanych drogach, podczas
opadów śniegu, jeśli zderzak przedni jest
uszkodzony lub jeśli wystąpiła usterka
świateł hamowania.
W pewnych przypadkach osiągnięcie
i
utrzymanie zaprogramowanej prędkości
może okazać się niemożliwe, np. ze
względu na obciążenie pojazdu, stromy
podjazd itd.Układ nie został zaprojektowany do
działania w następujących sytuacjach:
-

m
odyfikacja przedniej części pojazdu
(zamontowanie reflektorów dalekiego
zasięgu, lakierowanie przedniego
zderzaka);
-

j
azda na torze wyścigowym;
-

j
azda na stanowisku z rolkami;
-

j
azda z łańcuchami śnieżnymi,
pokrowcami przeciwpoślizgowymi lub
oponami z
kolcami.
Używanie dodatkowych dywaników
niehomologowanych przez PEUGEOT może
przeszkadzać w
działaniu tempomatu.
Aby uniknąć ryzyka zablokowania pedałów:
-

n
ależy poprawnie zamocować dywanik,
-

n
ie kłaść jednego dywanika na drugim.
Działanie układu może zostać
zakłócone lub układ może nie działać
w następujących sytuacjach:
-

z
ła widoczność (niedostateczne
oświetlenie drogi, opady śniegu, ulewa,
gęsta mgła itd.);
-

o
ślepienie (światła pojazdu
nadjeżdżającego z
naprzeciwka,
słońce na horyzoncie, odblaski na
mokrej nawierzchni, wyjazd z
tunelu,
na przemian cienie i
światło itd.);
-

z
asłonięcie kamery lub radaru (błoto,
szron, śnieg, skropliny itd.).
W tych sytuacjach skuteczność
wykrywania może ulec pogorszeniu.
Usterka
Tempomat adaptacyjny zostaje
automatycznie wyłączony po wykryciu
dojazdowego koła zapasowego lub
w
przypadku wykrycia usterki świateł
stop lub świateł stop przyczepy
(w
homologowanych przyczepach). W przypadku usterki
tempomatu zamiast
zaprogramowanej prędkości
wyświetlane są kreski.
Zapalenie się tej kontrolki,
czemu towarzyszy komunikat
i
sygnał dźwiękowy, oznacza
usterkę układu.
Zlecić sprawdzenie układu przez ASO sieci
PEUGEOT lub przez warsztat specjalistyczny.
6
Jazda

146

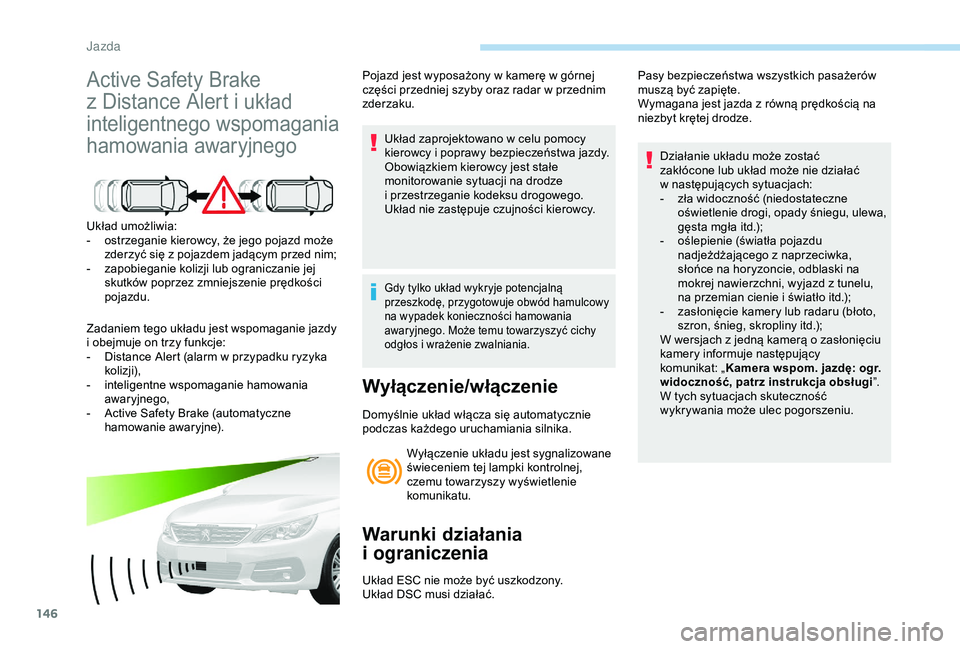

Active Safety Brake
z Distance Alert i układ
inteligentnego wspomagania
hamowania awaryjnego
Układ umożliwia:
-
o strzeganie kierowcy, że jego pojazd może
zderzyć się z
pojazdem jadącym przed nim;
-

z
apobieganie kolizji lub ograniczanie jej
skutków poprzez zmniejszenie prędkości
pojazdu.
Zadaniem tego układu jest wspomaganie jazdy
i
obejmuje on trzy funkcje:
-

D
istance Alert (alarm w przypadku ryzyka
kolizji),
-
in

teligentne wspomaganie hamowania
awaryjnego,
-

A
ctive Safety Brake (automatyczne
hamowanie awaryjne). Pojazd jest wyposażony w
kamerę w górnej
części przedniej szyby oraz radar w przednim
zderzaku.
Układ zaprojektowano w celu pomocy
kierowcy i poprawy bezpieczeństwa jazdy.
Obowiązkiem kierowcy jest stałe
monitorowanie sytuacji na drodze
i przestrzeganie kodeksu drogowego.
Układ nie zastępuje czujności kierowcy.
Gdy tylko układ wykryje potencjalną
przeszkodę, przygotowuje obwód hamulcowy
na wypadek konieczności hamowania
awaryjnego. Może temu towarzyszyć cichy
odgłos i
wrażenie zwalniania.
Wyłączenie/włączenie
Domyślnie układ włącza się automatycznie
podczas każdego uruchamiania silnika.Wyłączenie układu jest sygnalizowane
świeceniem tej lampki kontrolnej,
czemu towarzyszy wyświetlenie
komunikatu.
Warunki działania
i
o
graniczenia
Układ ESC nie może być uszkodzony.
Układ DSC musi działać. Działanie układu może zostać
zakłócone lub układ może nie działać
w
następujących sytuacjach:
-
z
ła widoczność (niedostateczne
oświetlenie drogi, opady śniegu, ulewa,
gęsta mgła itd.);
-
o
ślepienie (światła pojazdu
nadjeżdżającego z naprzeciwka,
słońce na horyzoncie, odblaski na
mokrej nawierzchni, wyjazd z tunelu,
na przemian cienie i światło itd.);
-
z
asłonięcie kamery lub radaru (błoto,
szron, śnieg, skropliny itd.);
W wersjach z jedną kamerą o zasłonięciu
kamery informuje następujący
komunikat: „ Kamera wspom. jazdę: ogr.
widoczność, patrz instrukcja obsługi ”.
W tych sytuacjach skuteczność
wykrywania może ulec pogorszeniu.
Pasy bezpieczeństwa wszystkich pasażerów
muszą być zapięte.
Wymagana jest jazda z równą prędkością na
niezbyt krętej drodze.
Jazda

147

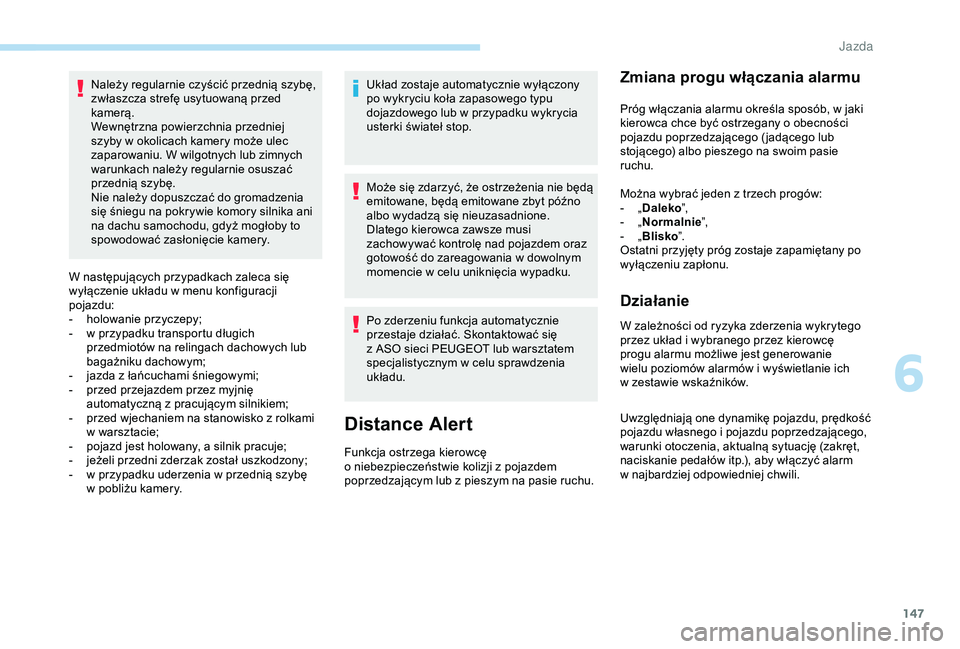

Należy regularnie czyścić przednią szybę,
zwłaszcza strefę usytuowaną przed
kamerą.
Wewnętrzna powierzchnia przedniej
szyby w okolicach kamery może ulec
zaparowaniu. W wilgotnych lub zimnych
warunkach należy regularnie osuszać
przednią szybę.
Nie należy dopuszczać do gromadzenia
się śniegu na pokrywie komory silnika ani
na dachu samochodu, gdyż mogłoby to
spowodować zasłonięcie kamery.
W następujących przypadkach zaleca się
wyłączenie układu w
menu konfiguracji
pojazdu:
-

h
olowanie przyczepy;
-

w p
rzypadku transportu długich
przedmiotów na relingach dachowych lub
bagażniku dachowym;
-

j

azda z łańcuchami śniegowymi;
-

p
rzed przejazdem przez myjnię
automatyczną z
pracującym silnikiem;
-

p
rzed wjechaniem na stanowisko z rolkami
w
warsztacie;
-

p
ojazd jest holowany, a silnik pracuje;
-

j

eżeli przedni zderzak został uszkodzony;
-

w p
rzypadku uderzenia w przednią szybę
w
pobliżu kamery. Układ zostaje automatycznie wyłączony
po wykryciu koła zapasowego typu
dojazdowego lub w
przypadku wykrycia
usterki świateł stop.
Może się zdarzyć, że ostrzeżenia nie będą
emitowane, będą emitowane zbyt późno
albo wydadzą się nieuzasadnione.
Dlatego kierowca zawsze musi
zachowywać kontrolę nad pojazdem oraz
gotowość do zareagowania w
dowolnym
momencie w
celu uniknięcia wypadku.
Po zderzeniu funkcja automatycznie
przestaje działać. Skontaktować się
z
ASO sieci PEUGEOT lub warsztatem
specjalistycznym w
celu sprawdzenia
układu.
Distance Alert
Funkcja ostrzega kierowcę
o niebezpieczeństwie kolizji z pojazdem
poprzedzającym lub z
pieszym na pasie ruchu.
Zmiana progu włączania alarmu
Próg włączania alarmu określa sposób, w jaki
k ierowca chce być ostrzegany o obecności
pojazdu poprzedzającego ( jadącego lub
stojącego) albo pieszego na swoim pasie
ruchu.
Można wybrać jeden z
trzech progów:
-

„ D

aleko”,
-

„ N

ormalnie ”,
-

„ B

lisko”.
Ostatni przyjęty próg zostaje zapamiętany po
wyłączeniu zapłonu.
Działanie
W zależności od ryzyka zderzenia wykrytego
przez układ i wybranego przez kierowcę
progu alarmu możliwe jest generowanie
wielu poziomów alarmów i
wyświetlanie ich
w
zestawie wskaźników.
Uwzględniają one dynamikę pojazdu, prędkość
pojazdu własnego i
pojazdu poprzedzającego,
warunki otoczenia, aktualną sytuację (zakręt,
naciskanie pedałów itp.), aby włączyć alarm
w
najbardziej odpowiedniej chwili.
6
J

148
Poziom 2 (czer wony): alarm
wizualny i dźwiękowy sygnalizujący,
że zderzenie jest nieuchronne.
Zostaje wyświetlony komunikat
„ Hamuj! ”.
Gdy prędkość jazdy jest zbyt duża
przy zbliżaniu się do innego pojazdu,
alarm pier wszego poziomu może
się nie wyświetlić: może pojawić się
bezpośrednio alarm poziomu 2.
Ważne: alarm poziomu 1 nigdy nie będzie
wyświetlany w
przypadku nieruchomej
przeszkody lub po wybraniu progu
włączania „ Blisko”.
Inteligentne wspomaganie
hamowania awaryjnego
Jeśli hamowanie realizowane przez kierowcę
będzie niewystarczające do uniknięcia kolizji,
ta funkcja wspomaga hamowanie w
granicach
praw fizyki.
Wspomaganie występuje tylko wtedy, gdy
kierowca naciśnie pedał hamulca.
Active Safety Brake
Działanie
- Prędkość jazdy nie może przekraczać 80 km/h, żeby został wykryty stojący
pojazd.
-

P
rędkość jazdy musi wynosić od 10 do
140
km/h, żeby został wykryty pojazd
znajdujący się w
ruchu.
Jeżeli radar i/lub kamera potwierdzą
obecność pojazdu lub pieszego, ta
kontrolka miga, gdy funkcja zaczyna
oddziaływać na hamulce pojazdu.
W razie automatycznego hamowania
do całkowitego zatrzymania pojazdu
z
automatyczną skrzynią biegów należy
przytrzymać wciśnięty pedał hamulca, aby
uniemożliwić ponowne ruszenie.
W razie automatycznego hamowania do
całkowitego zatrzymania pojazdu z
manualną
skrzynią biegów silnik może zgasnąć.
Kierowca może przejąć kontrolę nad
pojazdem w dowolnym momencie przez
wykonanie zdecydowanego ruchu kierownicą
i/lub naciśnięcie pedału przyspieszenia.
Działanie może objawiać się lekkimi
drganiami pedału hamulca.
W przypadku całkowitego zatrzymania
pojazdu działanie funkcji automatycznego
hamowania utrzymuje się przez 1 do 2 s.
Ta funkcja, zwana również automatycznym
hamowaniem awaryjnym, interweniuje
w

sytuacji, gdy włączy się alarm, a

kierowca
nie zareaguje odpowiednio szybko i

nie włączy
hamulców.
Funkcja ma na celu zmniejszenie prędkości
uderzenia albo uniknięcie zderzenia czołowego
w

przypadku braku reakcji ze strony kierowcy.
Poziom 1 (pomarańczow y)
: tylko
alarm wizualny sygnalizujący, że
poprzedzający pojazd jest bardzo
blisko.
Zostaje wyświetlony komunikat
„ Pojazd blisko ”.
Układ działa w

następujących warunkach:
-

P

rędkość jazdy nie może przekraczać
60

km/h, żeby został wykryty pieszy.
Jazda
