Peugeot 308 2018 Instrukcja Obsługi (in Polish)

179

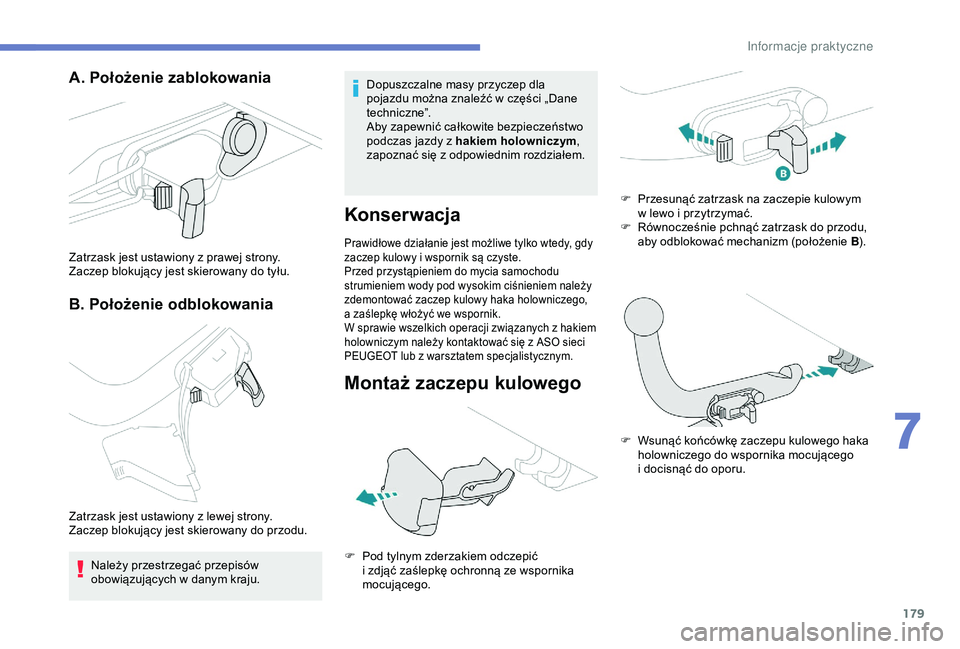

A. Położenie zablokowania
B. Położenie odblokowania
Zatrzask jest ustawiony z prawej strony.
Z aczep blokujący jest skierowany do tyłu.
Zatrzask jest ustawiony z
lewej strony.
Zaczep blokujący jest skierowany do przodu.
Należy przestrzegać przepisów
obowiązujących w
danym kraju. Dopuszczalne masy przyczep dla
pojazdu można znaleźć w
części „Dane
techniczne”.
Aby zapewnić całkowite bezpieczeństwo
podczas jazdy z hakiem holowniczym
,
zapoznać się z odpowiednim rozdziałem.
Konserwacja
Prawidłowe działanie jest możliwe tylko wtedy, gdy
zaczep kulowy i
wspornik są czyste.
Przed przystąpieniem do mycia samochodu
strumieniem wody pod wysokim ciśnieniem należy
zdemontować zaczep kulowy haka holowniczego,
a
zaślepkę włożyć we wspornik.
W sprawie wszelkich operacji związanych z
hakiem
holowniczym należy kontaktować się z
ASO sieci
PEUGEOT lub z
warsztatem specjalistycznym.
Montaż zaczepu kulowego
F Pod tylnym zderzakiem odczepić i zdjąć zaślepkę ochronną ze wspornika
mocującego. F

P
rzesunąć zatrzask na zaczepie kulowym
w lewo i przytrzymać.
F
R
ównocześnie pchnąć zatrzask do przodu,
aby odblokować mechanizm (położenie B ).
F
W
sunąć końcówkę zaczepu kulowego haka
holowniczego do wspornika mocującego
i docisnąć do oporu.
7
Informacje praktyczne

180

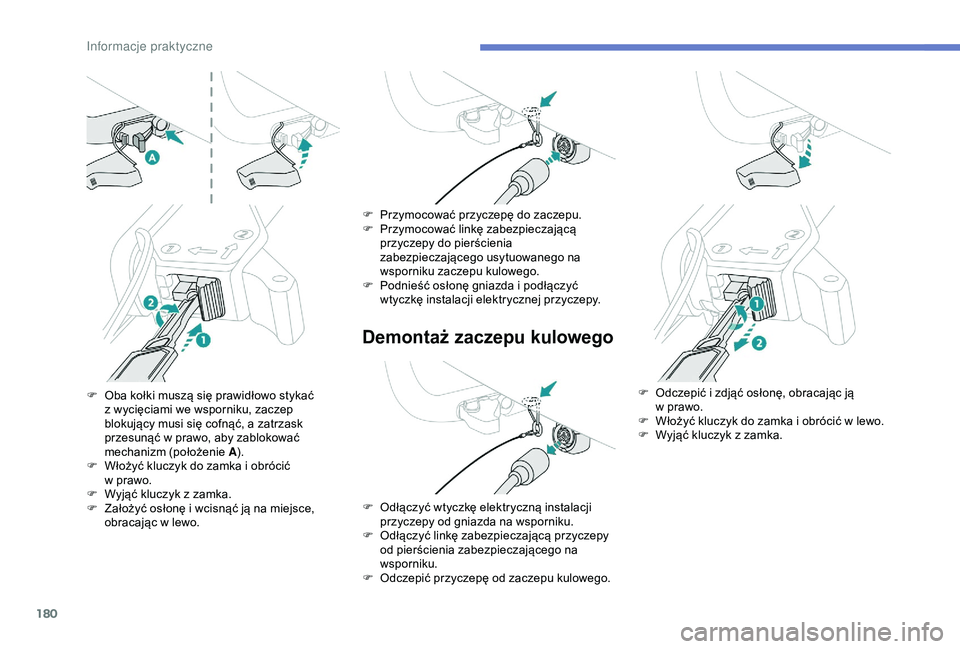

Demontaż zaczepu kulowego
F Oba kołki muszą się prawidłowo stykać z wycięciami we wsporniku, zaczep
blokujący musi się cofnąć, a
zatrzask
przesunąć w
prawo, aby zablokować
mechanizm (położenie A).
F

W
łożyć kluczyk do zamka i obrócić
w
prawo.
F

W
yjąć kluczyk z zamka.
F

Z
ałożyć osłonę i wcisnąć ją na miejsce,
obracając w
lewo. F

P
rzymocować przyczepę do zaczepu.
F
P
rzymocować linkę zabezpieczającą
przyczepy do pierścienia
zabezpieczającego usytuowanego na
wsporniku zaczepu kulowego.
F
P
odnieść osłonę gniazda i podłączyć
wtyczkę instalacji elektrycznej przyczepy.
F
O
dłączyć wtyczkę elektryczną instalacji
przyczepy od gniazda na wsporniku.
F

O
dłączyć linkę zabezpieczającą przyczepy
od pierścienia zabezpieczającego na
wsporniku.
F

O
dczepić przyczepę od zaczepu kulowego.F
O dczepić i zdjąć osłonę, obracając ją
w prawo.
F

W
łożyć kluczyk do zamka i obrócić w lewo.
F

W
yjąć kluczyk z zamka.
Informacje praktyczne

181
F Wcisnąć do końca zatrzask i wyjąć zaczep
kulowy, pociągając go do siebie.
F

P
rzesunąć zatrzask na zaczepie kulowym
w lewo i przytrzymać.
F
R
ównocześnie pchnąć zatrzask do przodu,
aby odblokować mechanizm (położenie B ).
F
Z
ałożyć i przyczepić zaślepkę ochronną do
wspornika mocującego znajdującego się
pod tylnym zderzakiem.
F

S
chować zaczep kulowy do torby.
Tryb oszczędzania energii
Układ ogranicza czas używania niektórych
funkcji, aby zachować wystarczający poziom
naładowania akumulatora.
Po wyłączeniu silnika przez łączny
maksymalny czas około 40 minut można
używać takich funkcji, jak systemy audio
i
telematyki, wycieraczki szyb, światła mijania
czy lampki sufitowe.
Przejście w t en tryb
Na wyświetlaczu w zestawie wskaźników
p ojawia się komunikat informujący o włączeniu
trybu ekonomicznego, a
aktywne funkcje
zostają przełączone w
tryb czuwania.
Jeżeli w momencie przechodzenia w tryb
e konomiczny prowadzona jest rozmowa
telefoniczna, będzie można ją kontynuować
jeszcze przez około 10
minut za pomocą
zestawu głośnomówiącego radia.
Wyłączanie trybu
Te funkcje zostaną automatycznie włączone
przy następnym użyciu samochodu.
Aby przywrócić wszystkie funkcje, należy
uruchomić silnik:
-

n
a mniej niż 10 minut, aby móc korzystać
z
urządzeń przez około 5 minut;
-

n
a ponad 10 minut, aby móc korzystać
z
nich przez około 30 minut. Rozładowany akumulator uniemożliwia
rozruch silnika.
Więcej informacji o
akumulatorze 12 V
zawiera odpowiedni rozdział.
Tryb odciążenia
W zależności od poziomu naładowania
akumulatora układ wyłącza nieużywane
funkcje.
W pojeździe znajdującym się w
ruchu niektóre
funkcje, takie jak klimatyzacja czy ogrzewanie
tylnej szyby, mogą być czasowo wyłączone.
Ponowne ich przywrócenie do normalnego
stanu odbywa się automatycznie, o
ile
umożliwia to stan naładowania akumulatora. Należy pamiętać o odpowiednio długim
działaniu silnika, aby zapewnić prawidłowe
naładowanie akumulatora.
Nie włączać zbyt często silnika jedynie w celu
naładowania akumulatora.
7
Informacje praktyczne

182

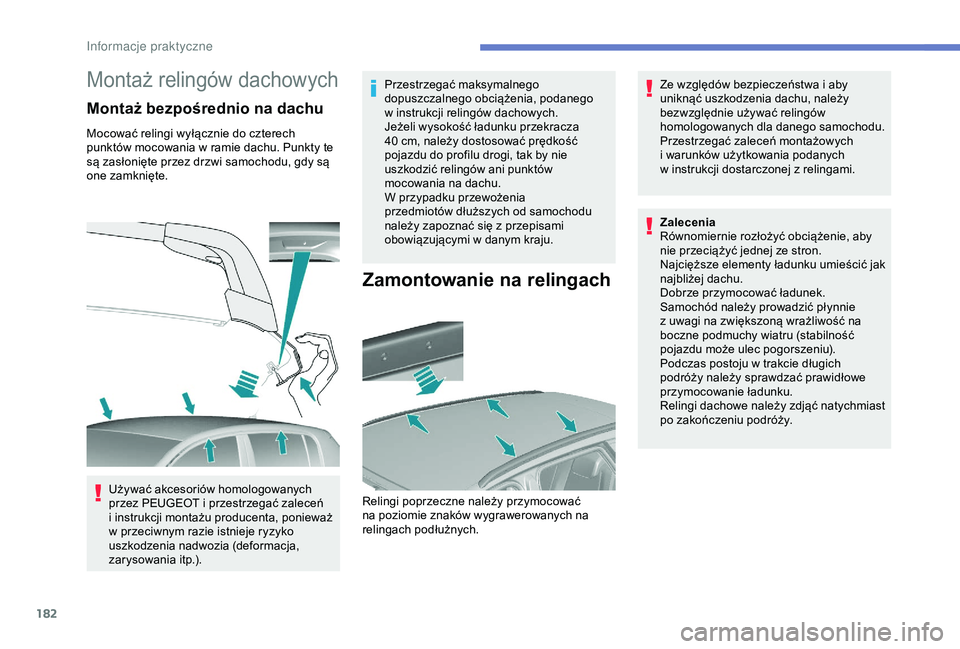

Montaż relingów dachowych
Montaż bezpośrednio na dachu
Mocować relingi wyłącznie do czterech
punktów mocowania w ramie dachu. Punkty te
są zasłonięte przez drzwi samochodu, gdy są
one zamknięte.
Używać akcesoriów homologowanych
przez PEUGEOT i
przestrzegać zaleceń
i
instrukcji montażu producenta, ponieważ
w
przeciwnym razie istnieje ryzyko
uszkodzenia nadwozia (deformacja,
zarysowania itp.). Przestrzegać maksymalnego
dopuszczalnego obciążenia, podanego
w
instrukcji relingów dachowych.
Jeżeli wysokość ładunku przekracza
40 cm, należy dostosować prędkość
pojazdu do profilu drogi, tak by nie
uszkodzić relingów ani punktów
mocowania na dachu.
W przypadku przewożenia
przedmiotów dłuższych od samochodu
należy zapoznać się z
przepisami
obowiązującymi w
danym kraju.
Zamontowanie na relingach
Ze względów bezpieczeństwa i aby
u niknąć uszkodzenia dachu, należy
bezwzględnie używać relingów
homologowanych dla danego samochodu.
Przestrzegać zaleceń montażowych
i
warunków użytkowania podanych
w
instrukcji dostarczonej z relingami.
Relingi poprzeczne należy przymocować
na poziomie znaków wygrawerowanych na
relingach podłużnych. Zalecenia
Równomiernie rozłożyć obciążenie, aby
nie przeciążyć jednej ze stron.
Najcięższe elementy ładunku umieścić jak
najbliżej dachu.
Dobrze przymocować ładunek.
Samochód należy prowadzić płynnie
z
uwagi na zwiększoną wrażliwość na
boczne podmuchy wiatru (stabilność
pojazdu może ulec pogorszeniu).
Podczas postoju w
trakcie długich
podróży należy sprawdzać prawidłowe
przymocowanie ładunku.
Relingi dachowe należy zdjąć natychmiast
po zakończeniu podróży.
In

183

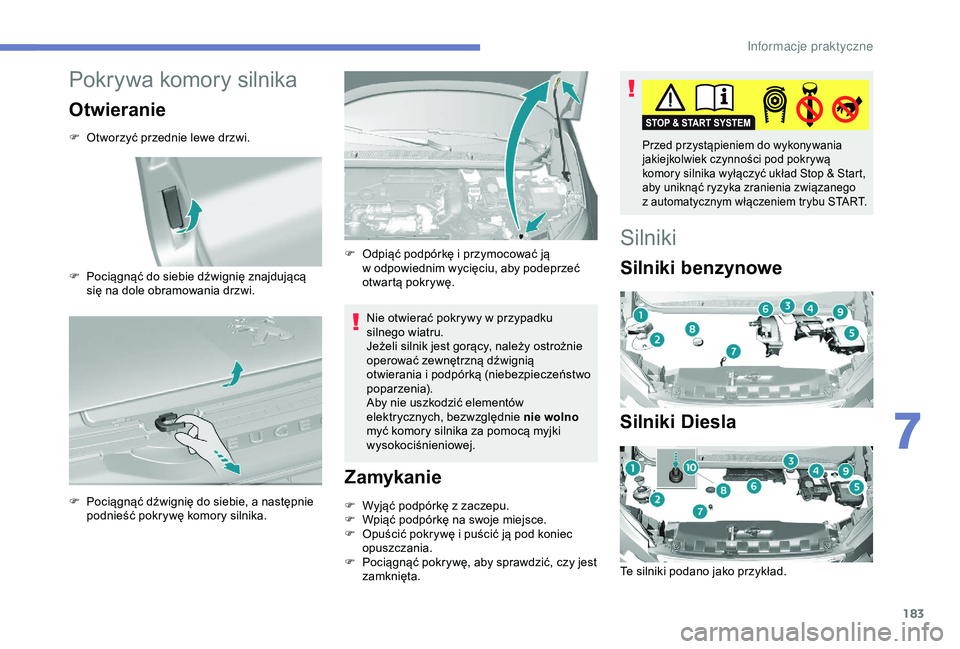

Pokrywa komory silnika
Otwieranie
F Otworzyć przednie lewe drzwi.
F
P
ociągnąć do siebie dźwignię znajdującą
się na dole obramowania drzwi.
F

P
ociągnąć dźwignię do siebie, a następnie
podnieść pokrywę komory silnika. Nie otwierać pokrywy w
przypadku
silnego wiatru.
Jeżeli silnik jest gorący, należy ostrożnie
operować zewnętrzną dźwignią
otwierania i
podpórką (niebezpieczeństwo
poparzenia).
Aby nie uszkodzić elementów
elektrycznych, bezwzględnie nie wolno
myć komory silnika za pomocą myjki
wysokociśnieniowej.
Zamykanie
F Wyjąć podpórkę z zaczepu.
F W piąć podpórkę na swoje miejsce.
F

O
puścić pokrywę i puścić ją pod koniec
opuszczania.
F

P
ociągnąć pokrywę, aby sprawdzić, czy jest
zamknięta.
Silniki
Silniki benzynowe
Silniki Diesla
Te silniki podano jako przykład.
F

O

dpiąć podpórkę i

przymocować ją
w

odpowiednim wycięciu, aby podeprzeć
otwartą pokrywę.
Przed przystąpieniem do wykonywania
jakiejkolwiek czynności pod pokrywą
komory silnika wyłączyć układ Stop & Start,
aby uniknąć ryzyka zranienia związanego
z
automatycznym włączeniem trybu START.
7
In

184

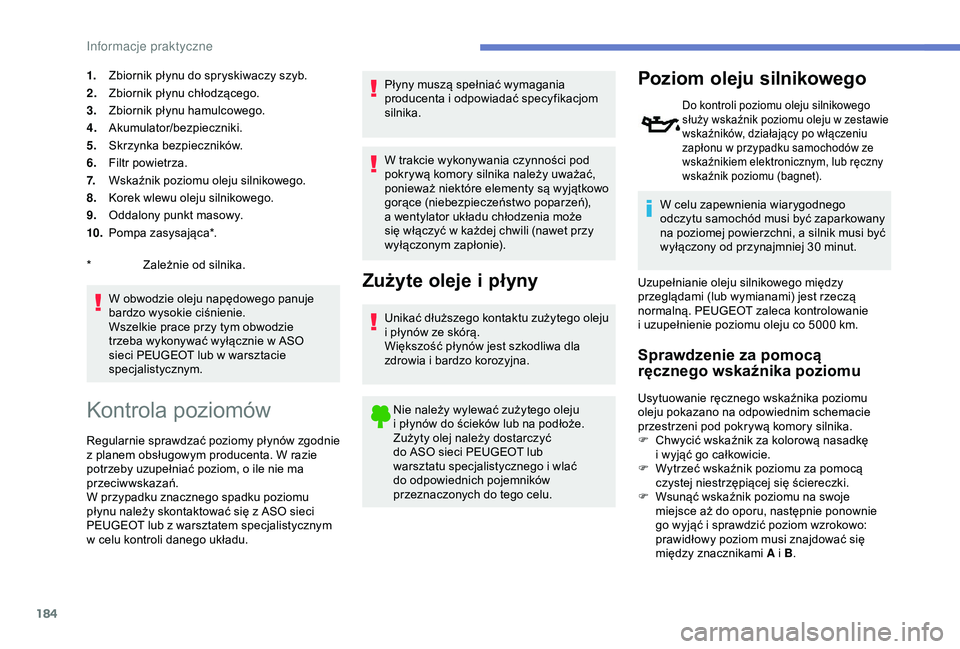

1.Zbiornik płynu do spryskiwaczy szyb.
2. Zbiornik płynu chłodzącego.
3. Zbiornik płynu hamulcowego.
4. Akumulator/bezpieczniki.
5. Skrzynka bezpieczników.
6. Filtr powietrza.
7. Wskaźnik poziomu oleju silnikowego.
8. Korek wlewu oleju silnikowego.
9. Oddalony punkt masowy.
10. Pompa zasysająca*.
W obwodzie oleju napędowego panuje
bardzo wysokie ciśnienie.
Wszelkie prace przy tym obwodzie
trzeba wykonywać wyłącznie w
ASO
sieci PEUGEOT lub w
warsztacie
specjalistycznym.
*

Z
ależnie od silnika.
Kontrola poziomów
Regularnie sprawdzać poziomy płynów zgodnie
z planem obsługowym producenta. W razie
potrzeby uzupełniać poziom, o
ile nie ma
przeciwwskazań.
W przypadku znacznego spadku poziomu
płynu należy skontaktować się z
ASO sieci
PEUGEOT lub z
warsztatem specjalistycznym
w
celu kontroli danego układu. Płyny muszą spełniać wymagania
producenta i
odpowiadać specyfikacjom
silnika.
W trakcie wykonywania czynności pod
pokrywą komory silnika należy uważać,
ponieważ niektóre elementy są wyjątkowo
gorące (niebezpieczeństwo poparzeń),
a wentylator układu chłodzenia może
się włączyć w każdej chwili (nawet przy
wyłączonym zapłonie).
Zużyte oleje i p łyny
Unikać dłuższego kontaktu zużytego oleju
i
płynów ze skórą.
Większość płynów jest szkodliwa dla
zdrowia i
bardzo korozyjna.
Nie należy wylewać zużytego oleju
i
płynów do ścieków lub na podłoże.
Zużyty olej należy dostarczyć
do ASO sieci PEUGEOT lub
warsztatu specjalistycznego i
wlać
do odpowiednich pojemników
przeznaczonych do tego celu.
Poziom oleju silnikowego
Do kontroli poziomu oleju silnikowego
służy wskaźnik poziomu oleju w zestawie
wskaźników, działający po włączeniu
zapłonu w
przypadku samochodów ze
wskaźnikiem elektronicznym, lub ręczny
wskaźnik poziomu (bagnet).
W celu zapewnienia wiarygodnego
odczytu samochód musi być zaparkowany
na poziomej powierzchni, a
silnik musi być
wyłączony od przynajmniej 30
minut.
Uzupełnianie oleju silnikowego między
przeglądami (lub wymianami) jest rzeczą
normalną. PEUGEOT zaleca kontrolowanie
i

uzupełnienie poziomu oleju co 5000 km.
Sprawdzenie za pomocą
ręcznego wskaźnika poziomu
Usytuowanie ręcznego wskaźnika poziomu
oleju pokazano na odpowiednim schemacie
przestrzeni pod pokrywą komory silnika.
F
C
hwycić wskaźnik za kolorową nasadkę
i
wyjąć go całkowicie.
F

W
ytrzeć wskaźnik poziomu za pomocą
czystej niestrzępiącej się ściereczki.
F

W
sunąć wskaźnik poziomu na swoje
miejsce aż do oporu, następnie ponownie
go wyjąć i
sprawdzić poziom wzrokowo:
prawidłowy poziom musi znajdować się
między znacznikami A i
B.
Informacje praktyczne

185

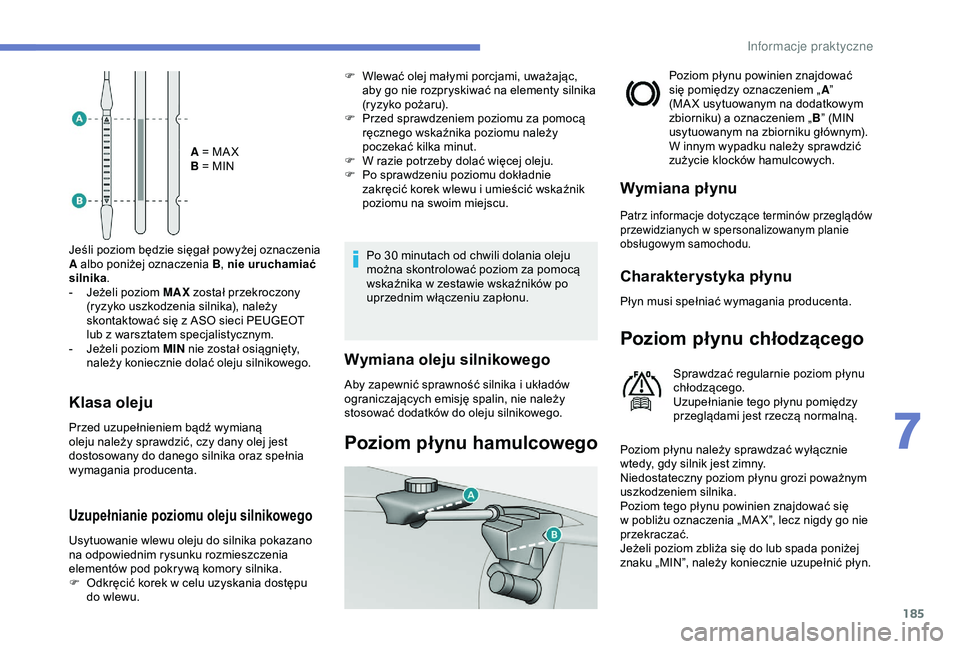

A = MA X
B = MIN
Jeśli poziom będzie sięgał powyżej oznaczenia
A albo poniżej oznaczenia B , nie uruchamiać
silnika .
-

J

eżeli poziom MAX został przekroczony
(ryzyko uszkodzenia silnika), należy
skontaktować się z
ASO sieci PEUGEOT
lub z

warsztatem specjalistycznym.
-

J

eżeli poziom MIN nie został osiągnięty,
należy koniecznie dolać oleju silnikowego.
Klasa oleju
Przed uzupełnieniem bądź wymianą
oleju należy sprawdzić, czy dany olej jest
dostosowany do danego silnika oraz spełnia
wymagania producenta.
Usytuowanie wlewu oleju do silnika pokazano
na odpowiednim rysunku rozmieszczenia
elementów pod pokrywą komory silnika.
F

O
dkręcić korek w celu uzyskania dostępu
do wlewu.
Uzupełnianie poziomu oleju silnikowego
Po 30 minutach od chwili dolania oleju
m ożna skontrolować poziom za pomocą
wskaźnika w
zestawie wskaźników po
uprzednim włączeniu zapłonu.
Wymiana oleju silnikowego
Aby zapewnić sprawność silnika i układów
o graniczających emisję spalin, nie należy
stosować dodatków do oleju silnikowego.
Poziom płynu hamulcowego
Poziom płynu powinien znajdować
się pomiędzy oznaczeniem „ A”
(MA X usytuowanym na dodatkowym
zbiorniku) a
oznaczeniem „ B” (MIN
usytuowanym na zbiorniku głównym).
W innym wypadku należy sprawdzić
zużycie klocków hamulcowych.
Wymiana płynu
Patrz informacje dotyczące terminów przeglądów
przewidzianych w spersonalizowanym planie
obsługowym samochodu.
Charakterystyka płynu
Płyn musi spełniać wymagania producenta.
Poziom płynu chłodzącego
Sprawdzać regularnie poziom płynu
chłodzącego.
Uzupełnianie tego płynu pomiędzy
przeglądami jest rzeczą normalną.
Poziom płynu należy sprawdzać wyłącznie
wtedy, gdy silnik jest zimny.
Niedostateczny poziom płynu grozi poważnym
uszkodzeniem silnika.
Poziom tego płynu powinien znajdować się
w

pobliżu oznaczenia „MA X”, lecz nigdy go nie
przekraczać.
Jeżeli poziom zbliża się do lub spada poniżej
znaku „MIN”, należy koniecznie uzupełnić płyn.
F

W

lewać olej małymi porcjami, uważając,
aby go nie rozpryskiwać na elementy silnika
(ryzyko pożaru).
F

P

rzed sprawdzeniem poziomu za pomocą
ręcznego wskaźnika poziomu należy
poczekać kilka minut.
F

W r

azie potrzeby dolać więcej oleju.
F

P

o sprawdzeniu poziomu dokładnie
zakręcić korek wlewu i

umieścić wskaźnik
poziomu na swoim miejscu.
7
Informacje praktyczne

186

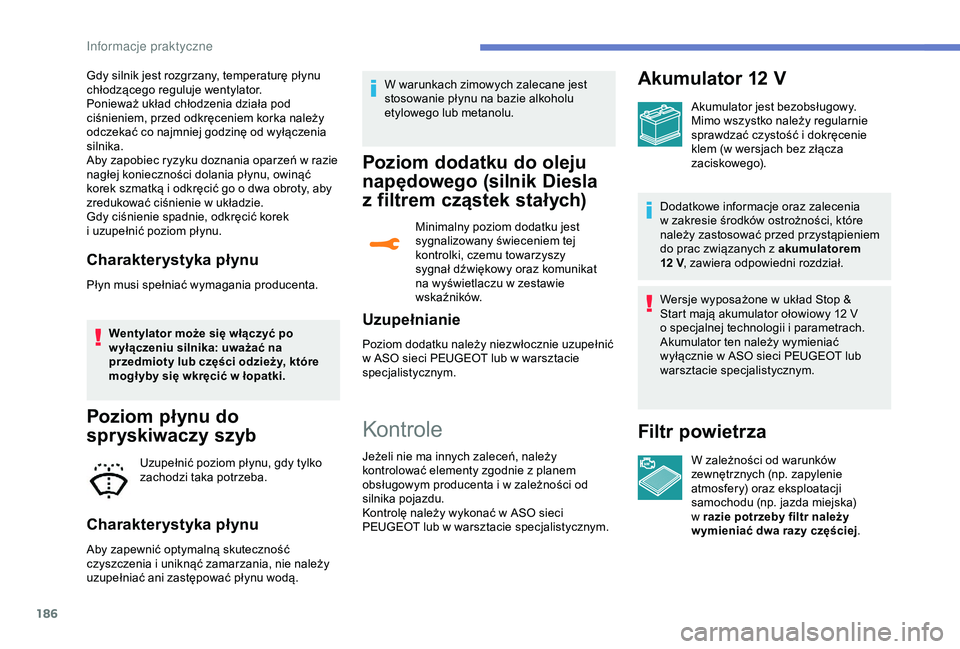

Gdy silnik jest rozgrzany, temperaturę płynu
chłodzącego reguluje wentylator.
Ponieważ układ chłodzenia działa pod
ciśnieniem, przed odkręceniem korka należy
odczekać co najmniej godzinę od wyłączenia
silnika.
Aby zapobiec ryzyku doznania oparzeń w razie
nagłej konieczności dolania płynu, owinąć
korek szmatką i
odkręcić go o dwa obroty, aby
zredukować ciśnienie w
układzie.
Gdy ciśnienie spadnie, odkręcić korek
i
uzupełnić poziom płynu.
Charakterystyka płynu
Płyn musi spełniać wymagania producenta. Wentylator może się włączyć po
w yłączeniu silnika: uważać na
przedmioty lub części odzieży, które
mogł yby się wkręcić w
łopatki.
Poziom płynu do
spryskiwaczy szyb
Uzupełnić poziom płynu, gdy tylko
zachodzi taka potrzeba.
Charakterystyka płynu
Aby zapewnić optymalną skuteczność
czyszczenia i uniknąć zamarzania, nie należy
uzupełniać ani zastępować płynu wodą. W warunkach zimowych zalecane jest
stosowanie płynu na bazie alkoholu
etylowego lub metanolu.
Poziom dodatku do oleju
napędowego (silnik Diesla
z

f
iltrem cząstek stałych)
Minimalny poziom dodatku jest
sygnalizowany świeceniem tej
kontrolki, czemu towarzyszy
sygnał dźwiękowy oraz komunikat
na wyświetlaczu w
zestawie
wskaźników.
Uzupełnianie
Poziom dodatku należy niezwłocznie uzupełnić
w ASO sieci PEUGEOT lub w warsztacie
specjalistycznym.
Kontrole
Jeżeli nie ma innych zaleceń, należy
kontrolować elementy zgodnie z planem
obsługowym producenta i
w zależności od
silnika pojazdu.
Kontrolę należy wykonać w
ASO sieci
PEUGEOT lub w
warsztacie specjalistycznym.
Akumulator 12 V
Akumulator jest bezobsługowy.
Mimo wszystko należy regularnie
sprawdzać czystość i dokręcenie
klem (w
wersjach bez złącza
zaciskowego).
Dodatkowe informacje oraz zalecenia
w

zakresie środków ostrożności, które
należy zastosować przed przystąpieniem
do prac związanych z
akumulatorem
12

V , zawiera odpowiedni rozdział.
Wersje wyposażone w
układ Stop &
Start mają akumulator ołowiowy 12
V
o

specjalnej technologii i parametrach.
Akumulator ten należy wymieniać
wyłącznie w
ASO sieci PEUGEOT lub
warsztacie specjalistycznym.
Filtr powietrza
W zależności od warunków
zewnętrznych (np. zapylenie
atmosfery) oraz eksploatacji
samochodu (np. jazda miejska)
w
razie potrzeby filtr należy
w ymieniać dwa razy częściej .
In

187

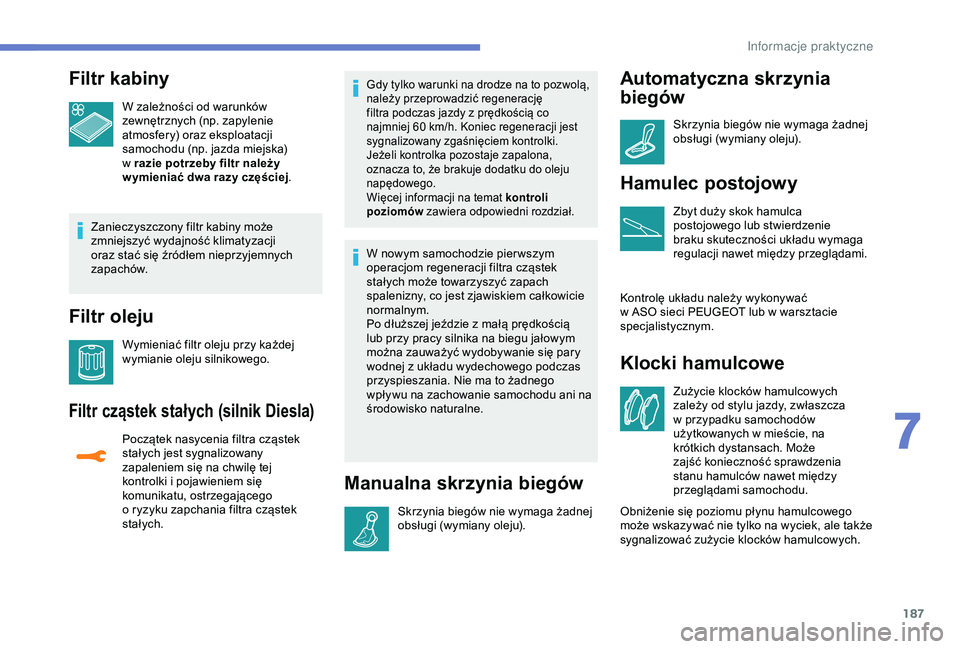

Filtr kabiny
W zależności od warunków
zewnętrznych (np. zapylenie
atmosfery) oraz eksploatacji
samochodu (np. jazda miejska)
w razie potrzeby filtr należy
w ymieniać dwa razy częściej .
Zanieczyszczony filtr kabiny może
zmniejszyć wydajność klimatyzacji
oraz stać się źródłem nieprzyjemnych
zapachów.
Filtr oleju
Wymieniać filtr oleju przy każdej
wymianie oleju silnikowego.
Filtr cząstek stałych (silnik Diesla)
Początek nasycenia filtra cząstek
stałych jest sygnalizowany
zapaleniem się na chwilę tej
kontrolki i pojawieniem się
komunikatu, ostrzegającego
o
ryzyku zapchania filtra cząstek
stałych.
Gdy tylko warunki na drodze na to pozwolą,
należy przeprowadzić regenerację
filtra podczas jazdy z
prędkością co
najmniej 60
km/h. Koniec regeneracji jest
sygnalizowany zgaśnięciem kontrolki.
Jeżeli kontrolka pozostaje zapalona,
oznacza to, że brakuje dodatku do oleju
napędowego.
Więcej informacji na temat kontroli
poziomów zawiera odpowiedni rozdział.
W nowym samochodzie pier wszym
operacjom regeneracji filtra cząstek
stałych może towarzyszyć zapach
spalenizny, co jest zjawiskiem całkowicie
normalnym.
Po dłuższej jeździe z
małą prędkością
lub przy pracy silnika na biegu jałowym
można zauważyć wydobywanie się pary
wodnej z
układu wydechowego podczas
przyspieszania. Nie ma to żadnego
wpływu na zachowanie samochodu ani na
środowisko naturalne.
Manualna skrzynia biegów
Skrzynia biegów nie wymaga żadnej
obsługi (wymiany oleju).
Automatyczna skrzynia
biegów
Skrzynia biegów nie wymaga żadnej
obsługi (wymiany oleju).
Hamulec postojowy
Zbyt duży skok hamulca
postojowego lub stwierdzenie
braku skuteczności układu wymaga
regulacji nawet między przeglądami.
Kontrolę układu należy wykonywać
w

ASO sieci PEUGEOT lub w warsztacie
specjalistycznym.
Klocki hamulcowe
Zużycie klocków hamulcowych
zależy od stylu jazdy, zwłaszcza
w
przypadku samochodów
użytkowanych w
mieście, na
krótkich dystansach. Może
zajść konieczność sprawdzenia
stanu hamulców nawet między
przeglądami samochodu.
Obniżenie się poziomu płynu hamulcowego
może wskazywać nie tylko na wyciek, ale także
sygnalizować zużycie klocków hamulcowych.
7
In

188

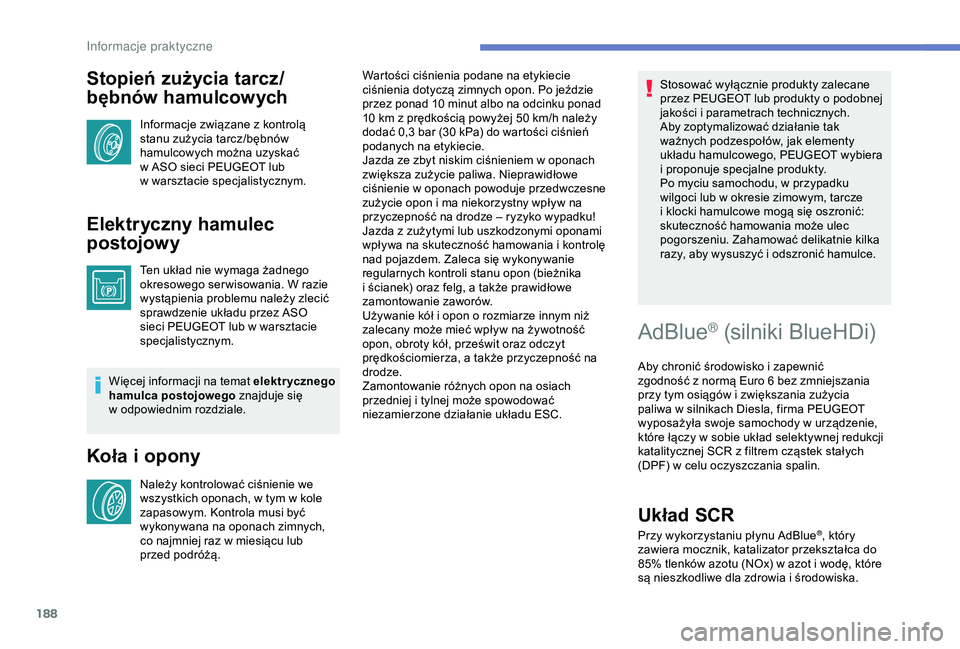

Stopień zużycia tarcz/
bębnów hamulcowych
Informacje związane z kontrolą
s tanu zużycia tarcz/bębnów
hamulcowych można uzyskać
w
ASO sieci PEUGEOT lub
w
warsztacie specjalistycznym.
Elektryczny hamulec
postojowy
Ten układ nie wymaga żadnego
okresowego ser wisowania. W razie
wystąpienia problemu należy zlecić
sprawdzenie układu przez ASO
sieci PEUGEOT lub w warsztacie
specjalistycznym.
Więcej informacji na temat elektrycznego
hamulca postojowego znajduje się
w

odpowiednim rozdziale.
Koła i opony
Należy kontrolować ciśnienie we
wszystkich oponach, w tym w kole
zapasowym. Kontrola musi być
wykonywana na oponach zimnych,
co najmniej raz w
miesiącu lub
przed podróżą. Wartości ciśnienia podane na etykiecie
ciśnienia dotyczą zimnych opon. Po jeździe
przez ponad 10
minut albo na odcinku ponad
10 km z prędkością powyżej 50 km/h należy
dodać 0,3 bar (30 kPa) do wartości ciśnień
podanych na etykiecie.
Jazda ze zbyt niskim ciśnieniem w oponach
zwiększa zużycie paliwa. Nieprawidłowe
ciśnienie w oponach powoduje przedwczesne
zużycie opon i ma niekorzystny wpływ na
przyczepność na drodze – ryzyko wypadku!
Jazda z zużytymi lub uszkodzonymi oponami
wpływa na skuteczność hamowania i kontrolę
nad pojazdem. Zaleca się wykonywanie
regularnych kontroli stanu opon (bieżnika
i ścianek) oraz felg, a także prawidłowe
zamontowanie zaworów.
Używanie kół i opon o rozmiarze innym niż
zalecany może mieć wpływ na żywotność
opon, obroty kół, prześwit oraz odczyt
prędkościomierza, a także przyczepność na
drodze.
Zamontowanie różnych opon na osiach
przedniej i tylnej może spowodować
niezamierzone działanie układu ESC. Stosować wyłącznie produkty zalecane
przez PEUGEOT lub produkty o podobnej
jakości i parametrach technicznych.
Aby zoptymalizować działanie tak
ważnych podzespołów, jak elementy
układu hamulcowego, PEUGEOT wybiera
i proponuje specjalne produkty.
Po myciu samochodu, w przypadku
wilgoci lub w okresie zimowym, tarcze
i klocki hamulcowe mogą się oszronić:
skuteczność hamowania może ulec
pogorszeniu. Zahamować delikatnie kilka
razy, aby wysuszyć i odszronić hamulce.
AdBlue® (silniki BlueHDi)
Aby chronić środowisko i zapewnić
z godność z normą Euro 6 bez zmniejszania
przy tym osiągów i
zwiększania zużycia
paliwa w
silnikach Diesla, firma PEUGEOT
wyposażyła swoje samochody w
urządzenie,
które łączy w
sobie układ selektywnej redukcji
katalitycznej SCR z
filtrem cząstek stałych
(DPF) w
celu oczyszczania spalin.
Układ SCR
Przy wykorzystaniu płynu AdBlue®, który
zawiera mocznik, katalizator przekształca do
85% tlenków azotu (NOx) w

azot i

wodę, które
są nieszkodliwe dla zdrowia i

środowiska.
Informacje praktyczne
