Page 11 of 268
9
CONHECER o seu VEÍCULO
1. Comandos do regulador de velocidade/limitador de velocidade.
2. Comando de regulações do volante.
3. Comandos de iluminação e das luzes de mudança de direcção.
4. Quadro de bordo.
5. Airbag frontal do condutor.
Avisador sonoro.
6. Alavanca de mudanças.
7. Travão de estacionamento.
8. Tomada acessórios 12 V.
9. Comando de banco aquecido.
10. Comandos dos retrovisores exteriores.
Comandos dos elevadores dos vidros.
11 . Comando de abertura do capot.
12. Caixa de fusíveis.
13. Regulação manual das luzes. Botão de [Stop & Start]
14. Ventilador lateral e obturável.
15. Bocal de descongelamento do vidro das portas dianteiras.
16. Altifalante (tweeter).
17. Bocal de descongelamento do pára-brisas.
POSTO DE CONDUÇÃO
Page 12 of 268
10
CONHECER o seu VEÍCULO
POSTO DE CONDUÇÃO
1. Anti-roubo e ignição.
2. Comando sob o volante do sistema áudio e telemática.
3. Comandos do limpa-vidros/lava- vidros/computador de bordo.
4. Ventiladores orientáveis e obturáveis.
5. Ecrã multifunções.
6. Sensor de sol.
7. Airbag frontal do passageiro.
8. Neutralização do airbag frontal do passageiro.
9. Porta-luvas/Tomadas de áudio/ vídeo.
10. Comando do tecto escamoteável.
Comandos dos quatro vidros.
11 . Arrumação.
12. Comandos do sistema "AIRWAVE".
13. Apoio de braços dianteiro.
14. Cinzeiro na dianteira.
15. Comandos de aquecimento/ar condicionado.
16. Sistema áudio e telemática.
17. Botão de chamada de emergência.
Botão de alarme.
Botão de trancamento centralizado.
Botão do sinal de perigo.
Botão dos sistemas CDS/ASR.
Botão de ajuda ao estacionamento.
Botão dos serviços PEUGEOT.
Page 13 of 268
53
54
11
CONHECER o seu VEÍCULO
Bancos dianteiros Regulações manuais
Longitudinal Inclinação do encosto
Altura
INSTALAR-SE CORRECTAMENTE
Regulações eléctricas
Page 14 of 268
!i
88
60
55
57
56
12
CONHECER o seu VEÍCULO
INSTALAÇÃO CONFORTÁVEL
Regulação do volante
1. Destrancamento do comando.
2. Regulação da altura e da profundi-dade.
3. Trancamento do comando.
Bancos dianteiros
Outras funções disponíveis
Memorização das posições de con-
dução (banco eléctrico condutor).
Acesso eléctrico nos lugares traseiros
Apoio de braços dianteiro
Para seu conforto, o apoio de braços
dianteiro é regulável em altura e longi-
tudinal.
Compreende igualmente um espaço
de arrumação. Para sua segurança na
confi guração "cabriolet", este é tranca-
do, unicamente com o telecomando ou
a chave, ao mesmo tempo que o resto
do veículo.
Por medida de segurança, estas
operações devem imperativamen-
te ser efectuadas na paragem.
1. Comando de destrancamento do
encosto e avanço automático do
banco.
2. Comando de retorno à posição ini- cial.
Sistema "AIRWAVE".
Bancos aquecidos.
Page 15 of 268
i
97
58 60
59
13
CONHECER o seu VEÍCULO
INSTALAÇÃO CONFORTÁVEL
Retrovisores exteriores
Regulação
Outras funções disponíveis...
Dobrar/desdobrar.
Inclinação automática do espelho
em marcha-atrás para o estacio-
namento.
Retrovisor interior Cintos de segurança dianteiros
1. Instalação do cinto.
2. Trancamento do fecho.
3. Verifi cação do bom trancamento ao
puxar o cinto.
A. Selecção do retrovisor a regular.
B. Regulação da posição do espelho
nas quatro direcções.
C. Anulação da selecção do retrovisor. Modelo dia/noite automático
A. Detector de luminosidade do modo
"dia/noite" automático.
B. Orientação do retrovisor.
Page 16 of 268
76 93 83 82
14
CONHECER o seu VEÍCULO
BOA VISIBILIDADE
Iluminação
Anel A
Anel B Levantar ou baixar o comando de ilumi-
nação ao passar o ponto de resistência;
as luzes de mudança de direcção cor-
respondentes irão piscar até à retrac-
ção da posição.
Luzes de mudança de direcção
Luzes desligadas.
Acendimento automático das
luzes.
Luzes de presença.
Luzes de cruzamento / estrada.
Luzes de nevoeiro dianteiras e
traseiras. Comando A: limpa-vidros dianteiro
Limpa-vidros
Três acendimentos intermitentes
Dar uma impulsão simples para cima
ou para baixo, sem passar o ponto de
resistência do comando de iluminação;
as luzes de mudança de direcção cor-
respondentes piscam três vezes.
A utilização desta função está disponí-
vel a qualquer velocidade, mas é espe-
cialmente apreciável para as mudanças
de faixa nas auto-estradas.
Colocação em serviço "AUTO"
Manobrar o comando para baixo e
largar.
Paragem "AUTO"
Manobrar o comando para cima e colocá-lo na posição "0" .

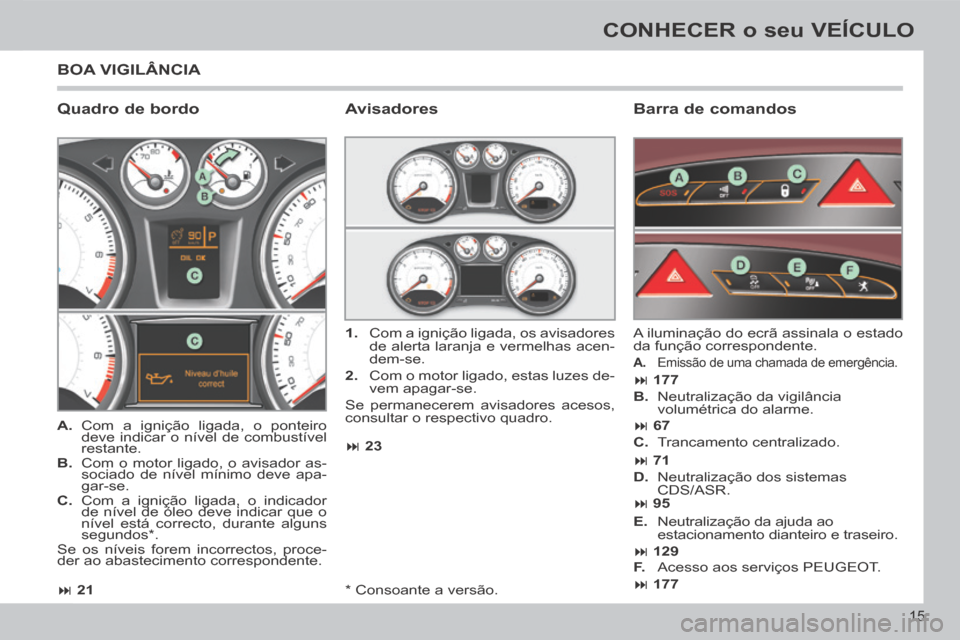

Page 17 of 268
21 23
177 177
67
71
95
129
15
CONHECER o seu VEÍCULO
* Consoante a versão.
BOA VIGILÂNCIA
Quadro de bordo Barra de comandos
A. Com a ignição ligada, o ponteiro
deve indicar o nível de combustível
restante.
B. Com o motor ligado, o avisador as- sociado de nível mínimo deve apa-
gar-se.
C. Com a ignição ligada, o indicador de nível de óleo deve indicar que o
nível está correcto, durante alguns
segundos*.
Se os níveis forem incorrectos, proce-
der ao abastecimento correspondente. A iluminação do ecrã assinala o estado
da função correspondente.
A. Emissão de uma chamada de emergência.
1. Com a ignição ligada, os avisadores
de alerta laranja e vermelhas acen-
dem-se.
2. Com o motor ligado, estas luzes de- vem apagar-se.
Se permanecerem avisadores acesos,
consultar o respectivo quadro.
Avisadores
B. Neutralização da vigilância volumétrica do alarme.
C. Trancamento centralizado.
D. Neutralização dos sistemas CDS/ASR.
E. Neutralização da ajuda ao estacionamento dianteiro e traseiro.
F. Acesso aos serviços PEUGEOT.

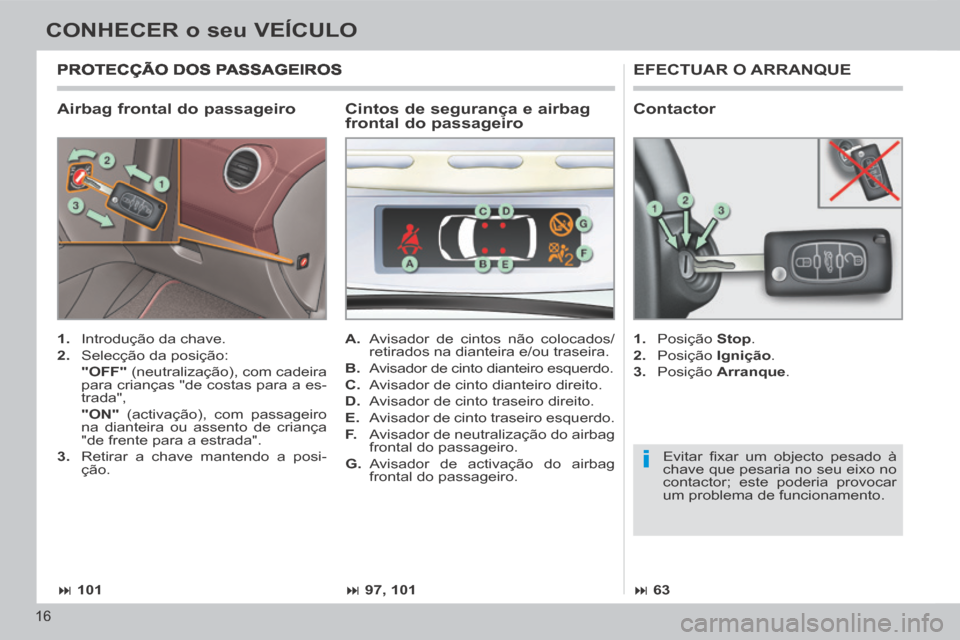

Page 18 of 268
i
101 97, 101 63
16
CONHECER o seu VEÍCULO
Airbag frontal do passageiro
EFECTUAR O ARRANQUE
1. Introdução da chave.
2. Selecção da posição:
"OFF" (neutralização), com cadeira
para crianças "de costas para a es-
trada",
"ON" (activação), com passageiro
na dianteira ou assento de criança
"de frente para a estrada".
3. Retirar a chave mantendo a posi- ção. 1. Posição Stop .
2. Posição Ignição .
3. Posição Arranque .
A. Avisador de cintos não colocados/
retirados na dianteira e/ou traseira.
B. Avisador de cinto dianteiro esquerdo.
C. Avisador de cinto dianteiro direito.
D. Avisador de cinto traseiro direito.
E. Avisador de cinto traseiro esquerdo.
F. Avisador de neutralização do airbag
frontal do passageiro.
G. Avisador de activação do airbag frontal do passageiro.
Cintos de segurança e airbag
frontal do passageiro
PROTECÇÃO DOS PASSAGEIROS
Contactor
Evitar fi xar um objecto pesado à
chave que pesaria no seu eixo no
contactor; este poderia provocar
um problema de funcionamento.

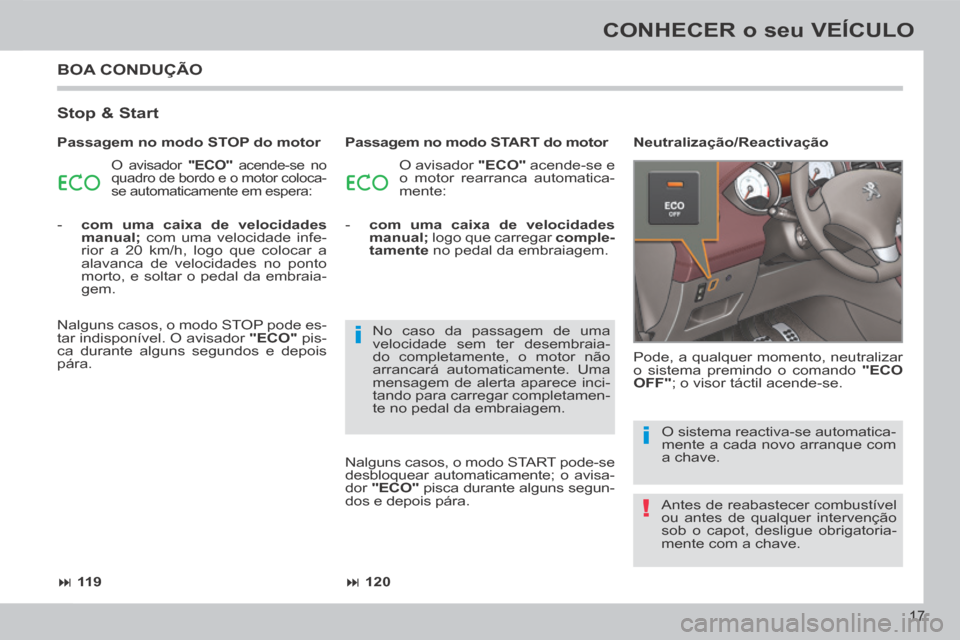

Page 19 of 268
!
i
i
11 9 120
17
CONHECER o seu VEÍCULO
BOA CONDUÇÃO
Stop & Start
O avisador "ECO" acende-se no
quadro de bordo e o motor coloca-
se automaticamente em espera: O avisador "ECO" acende-se e
o motor rearranca automatica-
mente:
Pode, a qualquer momento, neutralizar
o sistema premindo o comando "ECO
OFF" ; o visor táctil acende-se. Neutralização/Reactivação
Passagem no modo STOP do motor Passagem no modo START do motor
- com uma caixa de velocidades manual; com uma velocidade infe-
rior a 20 km/h, logo que colocar a
alavanca de velocidades no ponto
morto, e soltar o pedal da embraia-
gem.
Nalguns casos, o modo STOP pode es-
tar indisponível. O avisador "ECO" pis-
ca durante alguns segundos e depois
pára. - com uma caixa de velocidades
manual; logo que carregar comple-
tamente no pedal da embraiagem.
No caso da passagem de uma
velocidade sem ter desembraia-
do completamente, o motor não
arrancará automaticamente. Uma
mensagem de alerta aparece inci-
tando para carregar completamen-
te no pedal da embraiagem. O sistema reactiva-se automatica-
mente a cada novo arranque com
a chave.
Antes de reabastecer combustível
ou antes de qualquer intervenção
sob o capot, desligue obrigatoria-
mente com a chave.
Nalguns casos, o modo START pode-se
desbloquear automaticamente; o avisa-
dor
"ECO" pisca durante alguns segun-
dos e depois pára.

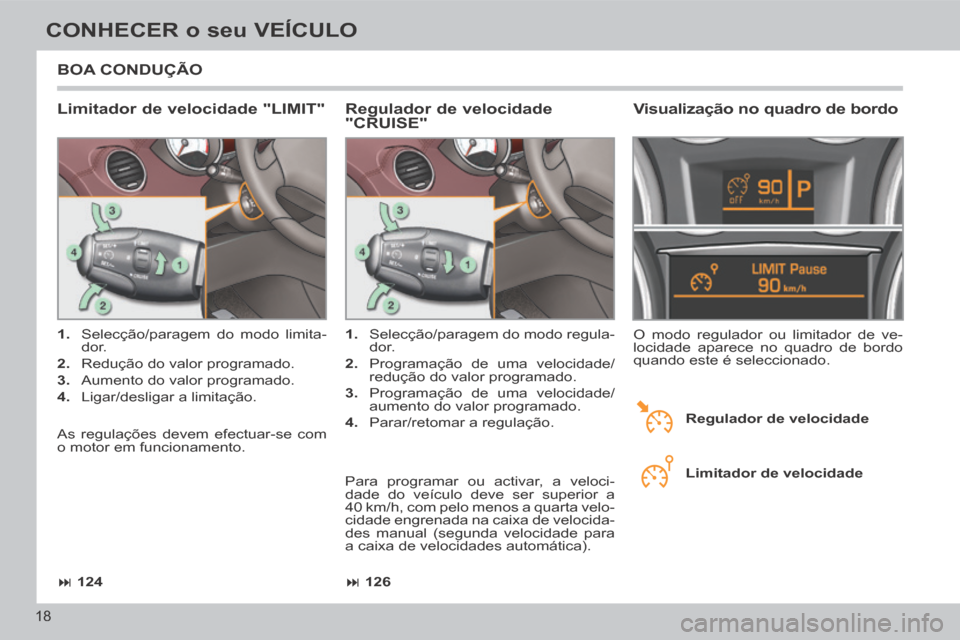

Page 20 of 268
126
124
18
CONHECER o seu VEÍCULO
BOA CONDUÇÃO
Limitador de velocidade "LIMIT"
1. Selecção/paragem do modo limita-
dor.
2. Redução do valor programado.
3. Aumento do valor programado.
4. Ligar/desligar a limitação. 1. Selecção/paragem do modo regula-
dor.
2. Programação de uma velocidade/ redução do valor programado.
3. Programação de uma velocidade/ aumento do valor programado.
4. Parar/retomar a regulação.
Regulador de velocidade
"CRUISE"
Para programar ou activar, a veloci-
dade do veículo deve ser superior a
40 km/h, com pelo menos a quarta velo-
cidade engrenada na caixa de velocida-
des manual (segunda velocidade para
a caixa de velocidades automática).
As regulações devem efectuar-se com
o motor em funcionamento.
Visualização no quadro de bordo
O modo regulador ou limitador de ve-
locidade aparece no quadro de bordo
quando este é seleccionado.
Regulador de velocidade
Limitador de velocidade
