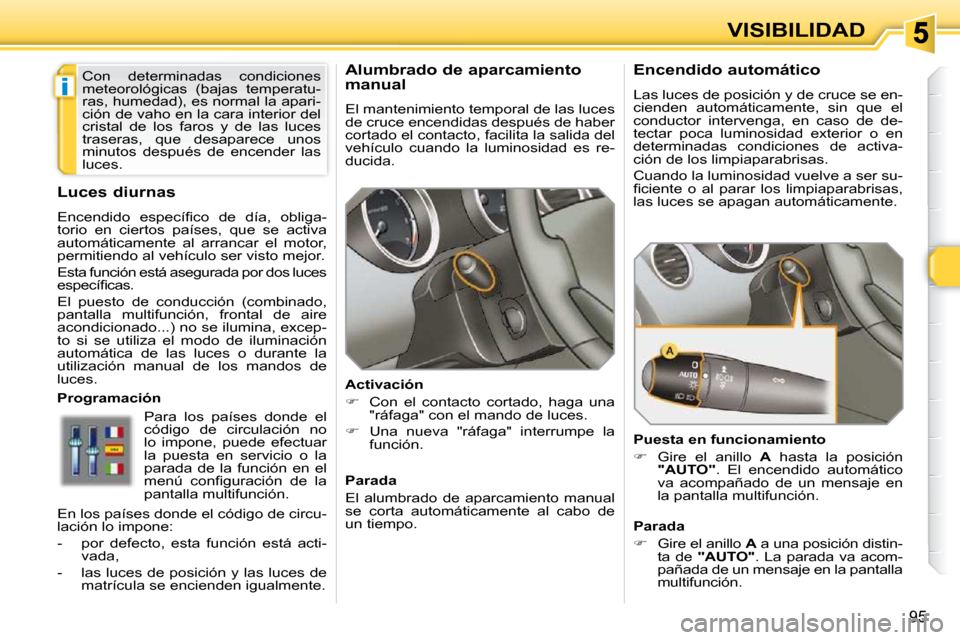

Page 101 of 329
i
95
VISIBILIDAD
Alumbrado de aparcamiento
manual
El mantenimiento temporal de las luces
de cruce encendidas después de haber
cortado el contacto, facilita la salida del
vehículo cuando la luminosidad es re-
ducida.
Activación
Con el contacto cortado, haga una
"ráfaga" con el mando de luces.
Una nueva "ráfaga" interrumpe la
función.
Parada
El alumbrado de aparcamiento manual
se corta automáticamente al cabo de
un tiempo.
Luces diurnas
E n c e n d i d o e s p e c í fi c o d e d í a , o b l i g a -
torio en ciertos países, que se activa
automáticamente al arrancar el motor,
permitiendo al vehículo ser visto mejor.
Esta función está asegurada por dos luces
e s p e c í fi c a s .
El puesto de conducción (combinado,
pantalla multifunción, frontal de aire
acondicionado...) no se ilumina, excep-
to si se utiliza el modo de iluminación
automática de las luces o durante la
utilización manual de los mandos de
luces.
Programación
Para los países donde el
código de circulación no
lo impone, puede efectuar
la puesta en servicio o la
parada de la función en el
m e n ú c o n fi g u r a c i ó n d e l a
pantalla multifunción.
Con determinadas condiciones
meteorológicas (bajas temperatu-
ras, humedad), es normal la apari-
ción de vaho en la cara interior del
cristal de los faros y de las luces
traseras, que desaparece unos
minutos después de encender las
luces.
En los países donde el código de circu-
lación lo impone:
- por defecto, esta función está acti- vada,
- las luces de posición y las luces de matrícula se encienden igualmente. Encendido automático
Las luces de posición y de cruce se en-
cienden automáticamente, sin que el
conductor intervenga, en caso de de-
tectar poca luminosidad exterior o en
determinadas condiciones de activa-
ción de los limpiaparabrisas.
Cuando la luminosidad vuelve a ser su-
fi c i e n t e o a l p a r a r l o s l i m p i a p a r a b r i s a s ,
las luces se apagan automáticamente.
Puesta en funcionamiento
Gire el anillo A hasta la posición
"AUTO" . El encendido automático
va acompañado de un mensaje en
la pantalla multifunción.
Parada
Gire el anillo A a una posición distin-
ta de "AUTO" . La parada va acom-
pañada de un mensaje en la pantalla
multifunción.
Page 102 of 329
i
95
VISIBILIDAD
Alumbrado de aparcamiento
manual
El mantenimiento temporal de las luces
de cruce encendidas después de haber
cortado el contacto, facilita la salida del
vehículo cuando la luminosidad es re-
ducida.
Activación
Con el contacto cortado, haga una
"ráfaga" con el mando de luces.
Una nueva "ráfaga" interrumpe la
función.
Parada
El alumbrado de aparcamiento manual
se corta automáticamente al cabo de
un tiempo.
Luces diurnas
E n c e n d i d o e s p e c í fi c o d e d í a , o b l i g a -
torio en ciertos países, que se activa
automáticamente al arrancar el motor,
permitiendo al vehículo ser visto mejor.
Esta función está asegurada por dos luces
e s p e c í fi c a s .
El puesto de conducción (combinado,
pantalla multifunción, frontal de aire
acondicionado...) no se ilumina, excep-
to si se utiliza el modo de iluminación
automática de las luces o durante la
utilización manual de los mandos de
luces.
Programación
Para los países donde el
código de circulación no
lo impone, puede efectuar
la puesta en servicio o la
parada de la función en el
m e n ú c o n fi g u r a c i ó n d e l a
pantalla multifunción.
Con determinadas condiciones
meteorológicas (bajas temperatu-
ras, humedad), es normal la apari-
ción de vaho en la cara interior del
cristal de los faros y de las luces
traseras, que desaparece unos
minutos después de encender las
luces.
En los países donde el código de circu-
lación lo impone:
- por defecto, esta función está acti- vada,
- las luces de posición y las luces de matrícula se encienden igualmente. Encendido automático
Las luces de posición y de cruce se en-
cienden automáticamente, sin que el
conductor intervenga, en caso de de-
tectar poca luminosidad exterior o en
determinadas condiciones de activa-
ción de los limpiaparabrisas.
Cuando la luminosidad vuelve a ser su-
fi c i e n t e o a l p a r a r l o s l i m p i a p a r a b r i s a s ,
las luces se apagan automáticamente.
Puesta en funcionamiento
Gire el anillo A hasta la posición
"AUTO" . El encendido automático
va acompañado de un mensaje en
la pantalla multifunción.
Parada
Gire el anillo A a una posición distin-
ta de "AUTO" . La parada va acom-
pañada de un mensaje en la pantalla
multifunción.

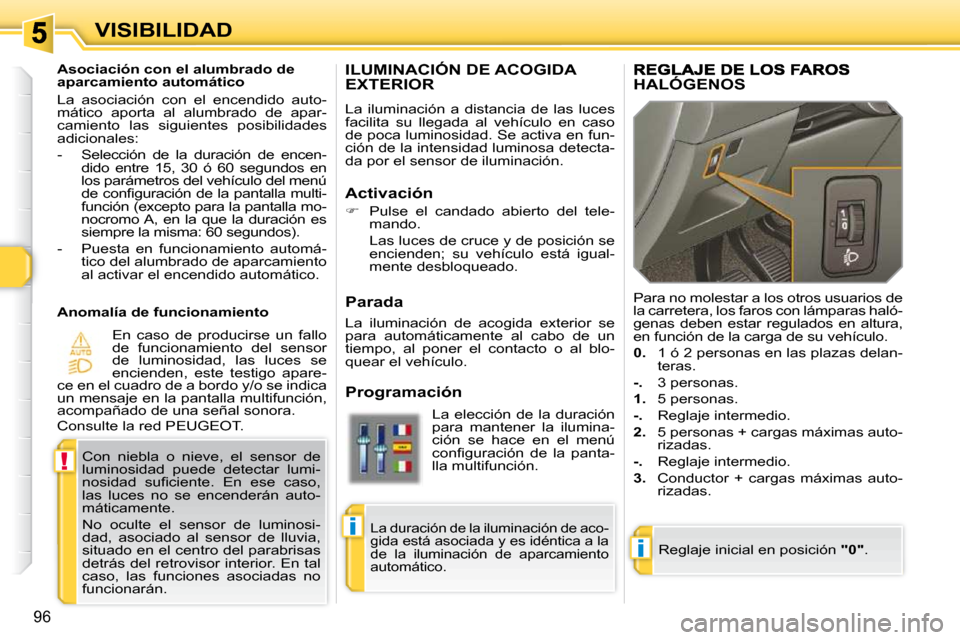

Page 103 of 329
i
!
i
96
VISIBILIDAD
ILUMINACIÓN DE ACOGIDA EXTERIOR
La iluminación a distancia de las luces
facilita su llegada al vehículo en caso
de poca luminosidad. Se activa en fun-
ción de la intensidad luminosa detecta-
da por el sensor de iluminación.
Activación
Pulse el candado abierto del tele-
mando.
Las luces de cruce y de posición se encienden; su vehículo está igual-
mente desbloqueado.
Programación La elección de la duración
para mantener la ilumina-
ción se hace en el menú
c o n fi g u r a c i ó n d e l a p a n t a -
lla multifunción.
La duración de la iluminación de aco-
gida está asociada y es idéntica a la
de la iluminación de aparcamiento
automático.
Con niebla o nieve, el sensor de
luminosidad puede detectar lumi-
n o s i d a d s u fi c i e n t e . E n e s e c a s o ,
las luces no se encenderán auto-
máticamente.
No oculte el sensor de luminosi-
dad, asociado al sensor de lluvia,
situado en el centro del parabrisas
detrás del retrovisor interior. En tal
caso, las funciones asociadas no
funcionarán.
Asociación con el alumbrado de
aparcamiento automático
La asociación con el encendido auto-
mático aporta al alumbrado de apar-
camiento las siguientes posibilidades
adicionales:
- Selección de la duración de encen-
dido entre 15, 30 ó 60 segundos en
los parámetros del vehículo del menú
d e c o n fi g u r a c i ó n d e l a p a n t a l l a m u l t i -
función (excepto para la pantalla mo-
nocromo A, en la que la duración es
siempre la misma: 60 segundos).
- Puesta en funcionamiento automá- tico del alumbrado de aparcamiento
al activar el encendido automático.
Anomalía de funcionamiento En caso de producirse un fallo
de funcionamiento del sensor
de luminosidad, las luces se
encienden, este testigo apare-
ce en el cuadro de a bordo y/o se indica
un mensaje en la pantalla multifunción,
acompañado de una señal sonora.
Consulte la red PEUGEOT.
HALÓGENOS
Reglaje inicial en posición "0" .
Para no molestar a los otros usuarios de
la carretera, los faros con lámparas haló-
genas deben estar regulados en altura,
en función de la carga de su vehículo.
0. 1 ó 2 personas en las plazas delan-
teras.
-. 3 personas.
1. 5 personas.
-. Reglaje intermedio.
2. 5 personas + cargas máximas auto-
rizadas.
-. Reglaje intermedio.
3. Conductor + cargas máximas auto-
rizadas.
Parada
La iluminación de acogida exterior se
para automáticamente al cabo de un
tiempo, al poner el contacto o al blo-
quear el vehículo.
Page 104 of 329
i
!
i
96
VISIBILIDAD
ILUMINACIÓN DE ACOGIDA EXTERIOR
La iluminación a distancia de las luces
facilita su llegada al vehículo en caso
de poca luminosidad. Se activa en fun-
ción de la intensidad luminosa detecta-
da por el sensor de iluminación.
Activación
Pulse el candado abierto del tele-
mando.
Las luces de cruce y de posición se encienden; su vehículo está igual-
mente desbloqueado.
Programación La elección de la duración
para mantener la ilumina-
ción se hace en el menú
c o n fi g u r a c i ó n d e l a p a n t a -
lla multifunción.
La duración de la iluminación de aco-
gida está asociada y es idéntica a la
de la iluminación de aparcamiento
automático.
Con niebla o nieve, el sensor de
luminosidad puede detectar lumi-
n o s i d a d s u fi c i e n t e . E n e s e c a s o ,
las luces no se encenderán auto-
máticamente.
No oculte el sensor de luminosi-
dad, asociado al sensor de lluvia,
situado en el centro del parabrisas
detrás del retrovisor interior. En tal
caso, las funciones asociadas no
funcionarán.
Asociación con el alumbrado de
aparcamiento automático
La asociación con el encendido auto-
mático aporta al alumbrado de apar-
camiento las siguientes posibilidades
adicionales:
- Selección de la duración de encen-
dido entre 15, 30 ó 60 segundos en
los parámetros del vehículo del menú
d e c o n fi g u r a c i ó n d e l a p a n t a l l a m u l t i -
función (excepto para la pantalla mo-
nocromo A, en la que la duración es
siempre la misma: 60 segundos).
- Puesta en funcionamiento automá- tico del alumbrado de aparcamiento
al activar el encendido automático.
Anomalía de funcionamiento En caso de producirse un fallo
de funcionamiento del sensor
de luminosidad, las luces se
encienden, este testigo apare-
ce en el cuadro de a bordo y/o se indica
un mensaje en la pantalla multifunción,
acompañado de una señal sonora.
Consulte la red PEUGEOT.
HALÓGENOS
Reglaje inicial en posición "0" .
Para no molestar a los otros usuarios de
la carretera, los faros con lámparas haló-
genas deben estar regulados en altura,
en función de la carga de su vehículo.
0. 1 ó 2 personas en las plazas delan-
teras.
-. 3 personas.
1. 5 personas.
-. Reglaje intermedio.
2. 5 personas + cargas máximas auto-
rizadas.
-. Reglaje intermedio.
3. Conductor + cargas máximas auto-
rizadas.
Parada
La iluminación de acogida exterior se
para automáticamente al cabo de un
tiempo, al poner el contacto o al blo-
quear el vehículo.
Page 105 of 329
i
!
i
96
VISIBILIDAD
ILUMINACIÓN DE ACOGIDA EXTERIOR
La iluminación a distancia de las luces
facilita su llegada al vehículo en caso
de poca luminosidad. Se activa en fun-
ción de la intensidad luminosa detecta-
da por el sensor de iluminación.
Activación
Pulse el candado abierto del tele-
mando.
Las luces de cruce y de posición se encienden; su vehículo está igual-
mente desbloqueado.
Programación La elección de la duración
para mantener la ilumina-
ción se hace en el menú
c o n fi g u r a c i ó n d e l a p a n t a -
lla multifunción.
La duración de la iluminación de aco-
gida está asociada y es idéntica a la
de la iluminación de aparcamiento
automático.
Con niebla o nieve, el sensor de
luminosidad puede detectar lumi-
n o s i d a d s u fi c i e n t e . E n e s e c a s o ,
las luces no se encenderán auto-
máticamente.
No oculte el sensor de luminosi-
dad, asociado al sensor de lluvia,
situado en el centro del parabrisas
detrás del retrovisor interior. En tal
caso, las funciones asociadas no
funcionarán.
Asociación con el alumbrado de
aparcamiento automático
La asociación con el encendido auto-
mático aporta al alumbrado de apar-
camiento las siguientes posibilidades
adicionales:
- Selección de la duración de encen-
dido entre 15, 30 ó 60 segundos en
los parámetros del vehículo del menú
d e c o n fi g u r a c i ó n d e l a p a n t a l l a m u l t i -
función (excepto para la pantalla mo-
nocromo A, en la que la duración es
siempre la misma: 60 segundos).
- Puesta en funcionamiento automá- tico del alumbrado de aparcamiento
al activar el encendido automático.
Anomalía de funcionamiento En caso de producirse un fallo
de funcionamiento del sensor
de luminosidad, las luces se
encienden, este testigo apare-
ce en el cuadro de a bordo y/o se indica
un mensaje en la pantalla multifunción,
acompañado de una señal sonora.
Consulte la red PEUGEOT.
HALÓGENOS
Reglaje inicial en posición "0" .
Para no molestar a los otros usuarios de
la carretera, los faros con lámparas haló-
genas deben estar regulados en altura,
en función de la carga de su vehículo.
0. 1 ó 2 personas en las plazas delan-
teras.
-. 3 personas.
1. 5 personas.
-. Reglaje intermedio.
2. 5 personas + cargas máximas auto-
rizadas.
-. Reglaje intermedio.
3. Conductor + cargas máximas auto-
rizadas.
Parada
La iluminación de acogida exterior se
para automáticamente al cabo de un
tiempo, al poner el contacto o al blo-
quear el vehículo.
Page 106 of 329
!
i
97
VISIBILIDAD

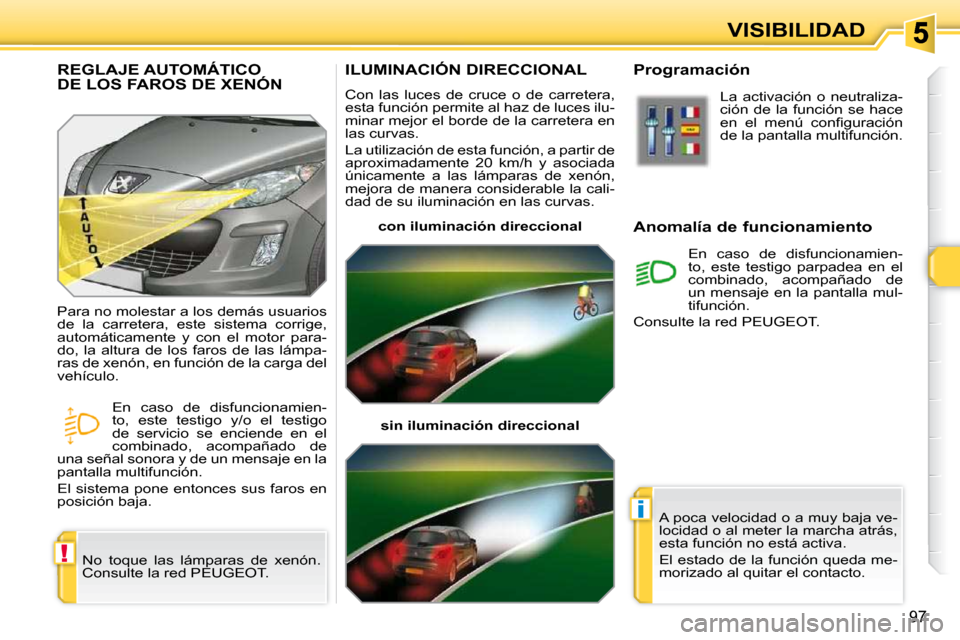

ILUMINACIÓN DIRECCIONAL
Con las luces de cruce o de carretera,
esta función permite al haz de luces ilu-
minar mejor el borde de la carretera en
las curvas.
La utilización de esta función, a partir de
aproximadamente 20 km/h y asociada
únicamente a las lámparas de xenón,
mejora de manera considerable la cali-
dad de su iluminación en las curvas.
con iluminación direccional
sin iluminación direccional Programación
Anomalía de funcionamiento
La activación o neutraliza-
ción de la función se hace
e n e l m e n ú c o n fi g u r a c i ó n
de la pantalla multifunción.
En caso de disfuncionamien-
to, este testigo parpadea en el
combinado, acompañado de
un mensaje en la pantalla mul-
tifunción.
Consulte la red PEUGEOT.
REGLAJE AUTOMÁTICO DE LOS FAROS DE XENÓN
No toque las lámparas de xenón.
Consulte la red PEUGEOT.
Para no molestar a los demás usuarios
de la carretera, este sistema corrige,
automáticamente y con el motor para-
do, la altura de los faros de las lámpa-
ras de xenón, en función de la carga del
vehículo.
En caso de disfuncionamien-
to, este testigo y/o el testigo
de servicio se enciende en el
combinado, acompañado de
una señal sonora y de un mensaje en la
pantalla multifunción.
El sistema pone entonces sus faros en
posición baja.
A poca velocidad o a muy baja ve-
locidad o al meter la marcha atrás,
esta función no está activa.
El estado de la función queda me-
morizado al quitar el contacto.
Page 107 of 329
!
i
97
VISIBILIDAD
ILUMINACIÓN DIRECCIONAL
Con las luces de cruce o de carretera,
esta función permite al haz de luces ilu-
minar mejor el borde de la carretera en
las curvas.
La utilización de esta función, a partir de
aproximadamente 20 km/h y asociada
únicamente a las lámparas de xenón,
mejora de manera considerable la cali-
dad de su iluminación en las curvas.
con iluminación direccional
sin iluminación direccional Programación
Anomalía de funcionamiento
La activación o neutraliza-
ción de la función se hace
e n e l m e n ú c o n fi g u r a c i ó n
de la pantalla multifunción.
En caso de disfuncionamien-
to, este testigo parpadea en el
combinado, acompañado de
un mensaje en la pantalla mul-
tifunción.
Consulte la red PEUGEOT.
REGLAJE AUTOMÁTICO DE LOS FAROS DE XENÓN
No toque las lámparas de xenón.
Consulte la red PEUGEOT.
Para no molestar a los demás usuarios
de la carretera, este sistema corrige,
automáticamente y con el motor para-
do, la altura de los faros de las lámpa-
ras de xenón, en función de la carga del
vehículo.
En caso de disfuncionamien-
to, este testigo y/o el testigo
de servicio se enciende en el
combinado, acompañado de
una señal sonora y de un mensaje en la
pantalla multifunción.
El sistema pone entonces sus faros en
posición baja.
A poca velocidad o a muy baja ve-
locidad o al meter la marcha atrás,
esta función no está activa.
El estado de la función queda me-
morizado al quitar el contacto.
Page 108 of 329
98
VISIBILIDAD

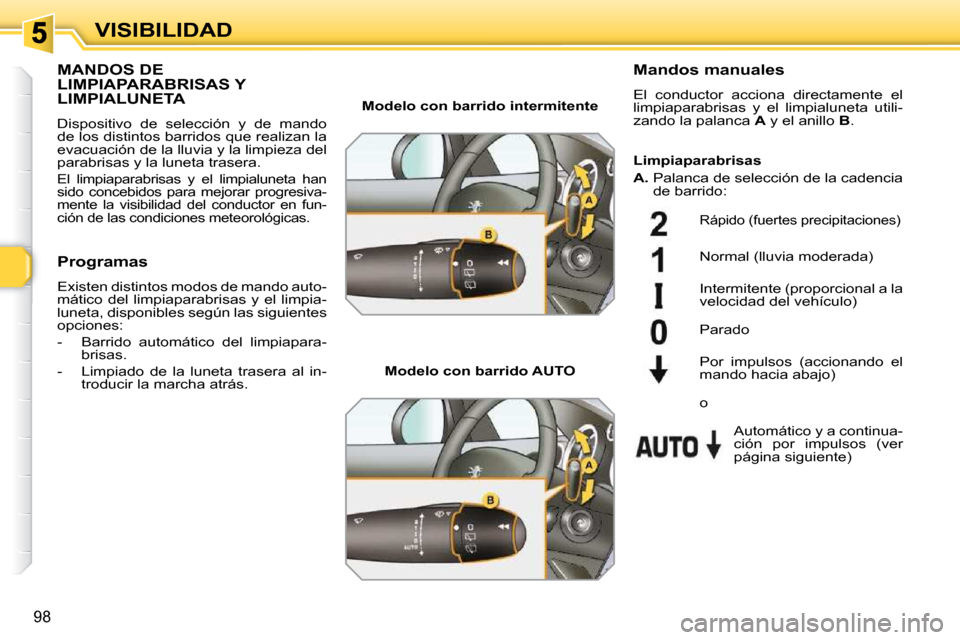

MANDOS DE LIMPIAPARABRISAS Y LIMPIALUNETA
Dispositivo de selección y de mando
de los distintos barridos que realizan la
evacuación de la lluvia y la limpieza del
parabrisas y la luneta trasera.
El limpiaparabrisas y el limpialuneta han
sido concebidos para mejorar progresiva-
mente la visibilidad del conductor en fun-
ción de las condiciones meteorológicas.
Mandos manuales
El conductor acciona directamente el
limpiaparabrisas y el limpialuneta utili-
zando la palanca A y el anillo B .
Modelo con barrido intermitente
Modelo con barrido AUTO
Rápido (fuertes precipitaciones)
Normal (lluvia moderada)
Intermitente (proporcional a la
velocidad del vehículo) Automático y a continua-
ción por impulsos (ver
página siguiente)
Parado
Por impulsos (accionando el
mando hacia abajo)
Programas
Existen distintos modos de mando auto-
mático del limpiaparabrisas y el limpia-
luneta, disponibles según las siguientes
opciones:
- Barrido automático del limpiapara-
brisas.
- Limpiado de la luneta trasera al in- troducir la marcha atrás. Limpiaparabrisas
A. Palanca de selección de la cadencia
de barrido:
o
Page 109 of 329
!
99
VISIBILIDAD

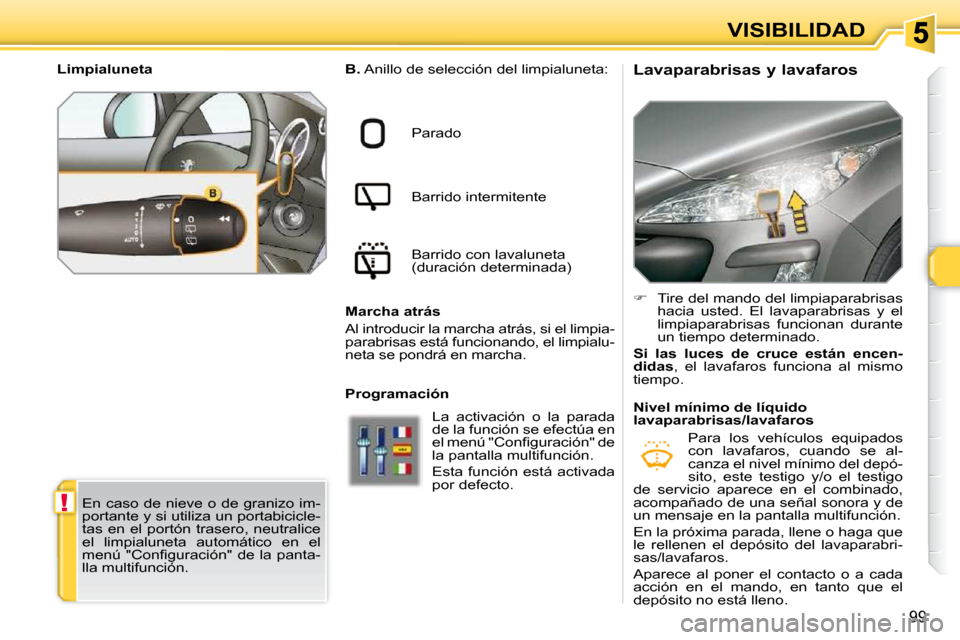

Lavaparabrisas y lavafaros
Tire del mando del limpiaparabrisas
hacia usted. El lavaparabrisas y el
limpiaparabrisas funcionan durante
un tiempo determinado.
Si las luces de cruce están encen-
didas , el lavafaros funciona al mismo
tiempo.
Nivel mínimo de líquido
lavaparabrisas/lavafaros
Para los vehículos equipados
con lavafaros, cuando se al-
canza el nivel mínimo del depó-
sito, este testigo y/o el testigo
de servicio aparece en el combinado,
acompañado de una señal sonora y de
un mensaje en la pantalla multifunción.
En la próxima parada, llene o haga que
le rellenen el depósito del lavaparabri-
sas/lavafaros.
Aparece al poner el contacto o a cada
acción en el mando, en tanto que el
depósito no está lleno.
B. Anillo de selección del limpialuneta:
Parado
Barrido intermitente
Barrido con lavaluneta
(duración determinada)
Marcha atrás
Al introducir la marcha atrás, si el limpia-
parabrisas está funcionando, el limpialu-
neta se pondrá en marcha.
Programación
Limpialuneta
En caso de nieve o de granizo im-
portante y si utiliza un portabicicle-
tas en el portón trasero, neutralice
el limpialuneta automático en el
m e n ú " C o n fi g u r a c i ó n " d e l a p a n t a -
lla multifunción. La activación o la parada
de la función se efectúa en
e l m e n ú " C o n fi g u r a c i ó n " d e
la pantalla multifunción.
Esta función está activada
por defecto.
Page 110 of 329
!
i
i
100

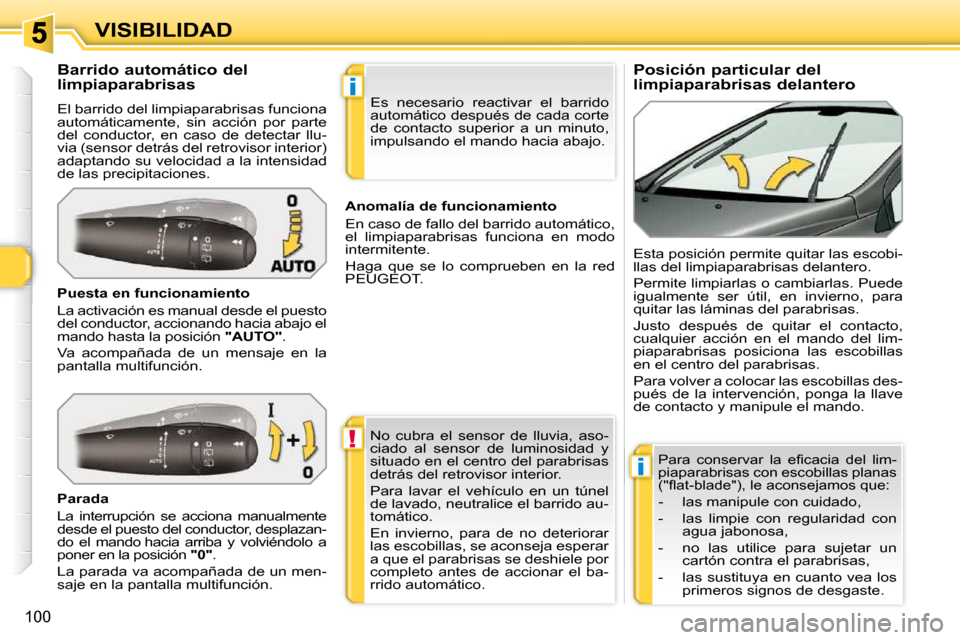

VISIBILIDAD Posición particular del
limpiaparabrisas delantero
Barrido automático del
limpiaparabrisas
El barrido del limpiaparabrisas funciona
automáticamente, sin acción por parte
del conductor, en caso de detectar llu-
via (sensor detrás del retrovisor interior)
adaptando su velocidad a la intensidad
de las precipitaciones.
Puesta en funcionamiento
La activación es manual desde el puesto
del conductor, accionando hacia abajo el
mando hasta la posición
"AUTO" .
Va acompañada de un mensaje en la
pantalla multifunción. Esta posición permite quitar las escobi-
llas del limpiaparabrisas delantero.
Permite limpiarlas o cambiarlas. Puede
igualmente ser útil, en invierno, para
quitar las láminas del parabrisas.
Justo después de quitar el contacto,
cualquier acción en el mando del lim-
piaparabrisas posiciona las escobillas
en el centro del parabrisas.
Para volver a colocar las escobillas des-
pués de la intervención, ponga la llave
de contacto y manipule el mando.
No cubra el sensor de lluvia, aso-
ciado al sensor de luminosidad y
situado en el centro del parabrisas
detrás del retrovisor interior.
Para lavar el vehículo en un túnel
de lavado, neutralice el barrido au-
tomático.
En invierno, para de no deteriorar
las escobillas, se aconseja esperar
a que el parabrisas se deshiele por
completo antes de accionar el ba-
rrido automático. Es necesario reactivar el barrido
automático después de cada corte
de contacto superior a un minuto,
impulsando el mando hacia abajo.
Parada
La interrupción se acciona manualmente
desde el puesto del conductor, desplazan-
do el mando hacia arriba y volviéndolo a
poner en la posición "0" .
La parada va acompañada de un men-
saje en la pantalla multifunción. Anomalía de funcionamiento
En caso de fallo del barrido automático,
el limpiaparabrisas funciona en modo
intermitente.
Haga que se lo comprueben en la red
PEUGEOT.
P a r a c o n s e r v a r l a e fi c a c i a d e l l i m -
piaparabrisas con escobillas planas
( " fl a t - b l a d e " ) , l e a c o n s e j a m o s q u e :
- las manipule con cuidado,
- las limpie con regularidad con
agua jabonosa,
- no las utilice para sujetar un cartón contra el parabrisas,
- las sustituya en cuanto vea los primeros signos de desgaste.
