Peugeot 308 SW BL 2009.5 Manual del propietario (in Spanish)
Manufacturer: PEUGEOT, Model Year: 2009.5, Model line: 308 SW BL, Model: Peugeot 308 SW BL 2009.5Pages: 329, tamaño PDF: 25.7 MB
Page 211 of 329
11
i
i
197

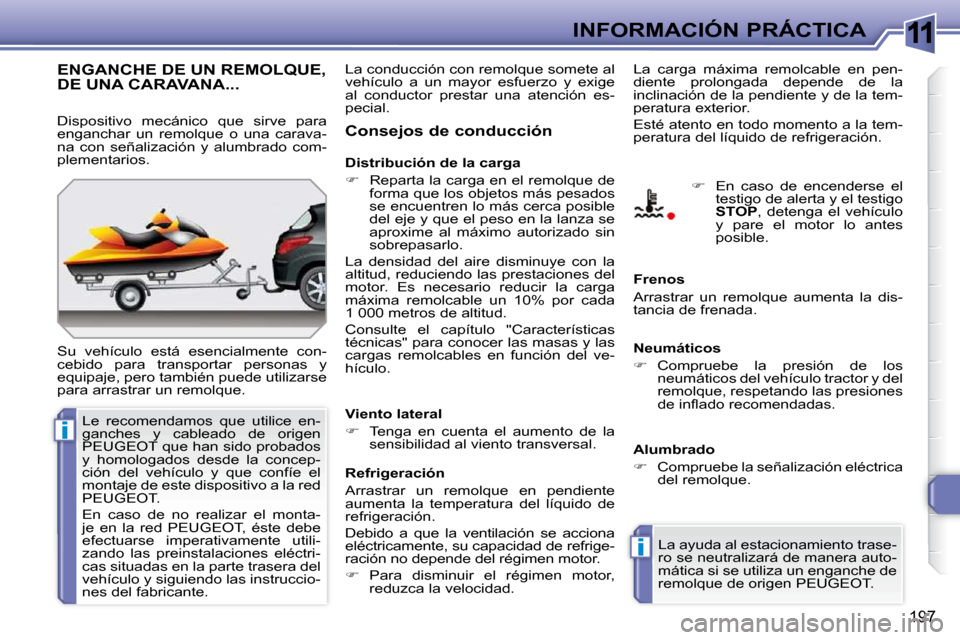

INFORMACIÓN PRÁCTICA
ENGANCHE DE UN REMOLQUE, DE UNA CARAVANA...
Su vehículo está esencialmente con-
cebido para transportar personas y
equipaje, pero también puede utilizarse
para arrastrar un remolque. Consejos de conducción
La carga máxima remolcable en pen-
diente prolongada depende de la
inclinación de la pendiente y de la tem-
peratura exterior.
Esté atento en todo momento a la tem-
peratura del líquido de refrigeración.
Viento lateral
Tenga en cuenta el aumento de la
sensibilidad al viento transversal.
Refrigeración
Arrastrar un remolque en pendiente
aumenta la temperatura del líquido de
refrigeración.
Debido a que la ventilación se acciona
eléctricamente, su capacidad de refrige-
ración no depende del régimen motor.
Para disminuir el régimen motor,
reduzca la velocidad. Frenos
Arrastrar un remolque aumenta la dis-
tancia de frenada.
Neumáticos
Compruebe la presión de los
neumáticos del vehículo tractor y del
remolque, respetando las presiones
d e i n fl a d o r e c o m e n d a d a s .
Alumbrado
Compruebe la señalización eléctrica
del remolque.
La ayuda al estacionamiento trase-
ro se neutralizará de manera auto-
mática si se utiliza un enganche de
remolque de origen PEUGEOT.
En caso de encenderse el
testigo de alerta y el testigo
STOP , detenga el vehículo
y pare el motor lo antes
posible.
Dispositivo mecánico que sirve para
enganchar un remolque o una carava-
na con señalización y alumbrado com-
plementarios.
Distribución de la carga
Reparta la carga en el remolque de
forma que los objetos más pesados
se encuentren lo más cerca posible
del eje y que el peso en la lanza se
aproxime al máximo autorizado sin
sobrepasarlo.
La densidad del aire disminuye con la
altitud, reduciendo las prestaciones del
motor. Es necesario reducir la carga
máxima remolcable un 10% por cada
1 000 metros de altitud.
Consulte el capítulo "Características
técnicas" para conocer las masas y las
cargas remolcables en función del ve-
hículo.
La conducción con remolque somete al
vehículo a un mayor esfuerzo y exige
al conductor prestar una atención es-
pecial.
Le recomendamos que utilice en-
ganches y cableado de origen
PEUGEOT que han sido probados
y homologados desde la concep-
ción del vehículo y que confíe el
montaje de este dispositivo a la red
PEUGEOT.
En caso de no realizar el monta-
je en la red PEUGEOT, éste debe
efectuarse imperativamente utili-
zando las preinstalaciones eléctri-
cas situadas en la parte trasera del
vehículo y siguiendo las instruccio-
nes del fabricante.
Page 212 of 329
11
ii

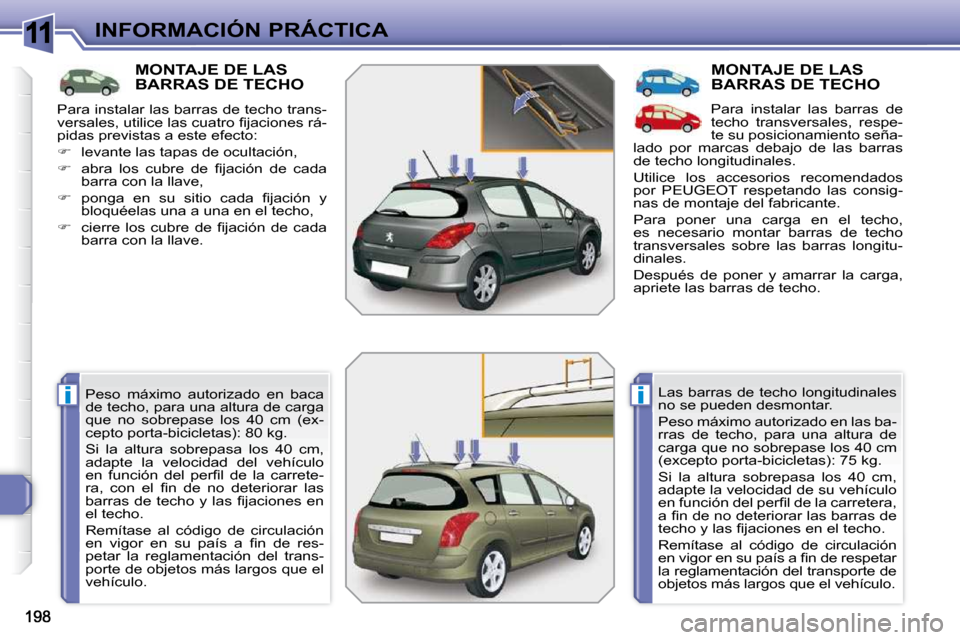

INFORMACIÓN PRÁCTICA
MONTAJE DE LAS BARRAS DE TECHO
Peso máximo autorizado en baca
de techo, para una altura de carga
que no sobrepase los 40 cm (ex-
cepto porta-bicicletas): 80 kg.
Si la altura sobrepasa los 40 cm,
adapte la velocidad del vehículo
e n f u n c i ó n d e l p e r fi l d e l a c a r r e t e -
r a , c o n e l fi n d e n o d e t e r i o r a r l a s
b a r r a s d e t e c h o y l a s fi j a c i o n e s e n
el techo.
Remítase al código de circulación
e n v i g o r e n s u p a í s a fi n d e r e s -
petar la reglamentación del trans-
porte de objetos más largos que el
vehículo.
MONTAJE DE LAS BARRAS DE TECHO
Para instalar las barras de
techo transversales, respe-
te su posicionamiento seña-
lado por marcas debajo de las barras
de techo longitudinales.
Utilice los accesorios recomendados
por PEUGEOT respetando las consig-
nas de montaje del fabricante.
Para poner una carga en el techo,
es necesario montar barras de techo
transversales sobre las barras longitu-
dinales.
Después de poner y amarrar la carga,
apriete las barras de techo.
Las barras de techo longitudinales
no se pueden desmontar.
Peso máximo autorizado en las ba-
rras de techo, para una altura de
carga que no sobrepase los 40 cm
(excepto porta-bicicletas): 75 kg.
Si la altura sobrepasa los 40 cm,
adapte la velocidad de su vehículo
e n f u n c i ó n d e l p e r fi l d e l a c a r r e t e r a ,
a fi n d e n o d e t e r i o r a r l a s b a r r a s d e
t e c h o y l a s fi j a c i o n e s e n e l t e c h o .
Remítase al código de circulación
e n v i g o r e n s u p a í s a fi n d e r e s p e t a r
la reglamentación del transporte de
objetos más largos que el vehículo.
Para instalar las barras de techo trans-
v e r s a l e s , u t i l i c e l a s c u a t r o fi j a c i o n e s r á -
pidas previstas a este efecto:
levante las tapas de ocultación,
a b r a l o s c u b r e d e fi j a c i ó n d e c a d a
barra con la llave,
p o n g a e n s u s i t i o c a d a fi j a c i ó n y
bloquéelas una a una en el techo,
c i e r r e l o s c u b r e d e fi j a c i ó n d e c a d a
barra con la llave.
Page 213 of 329
11
i
199

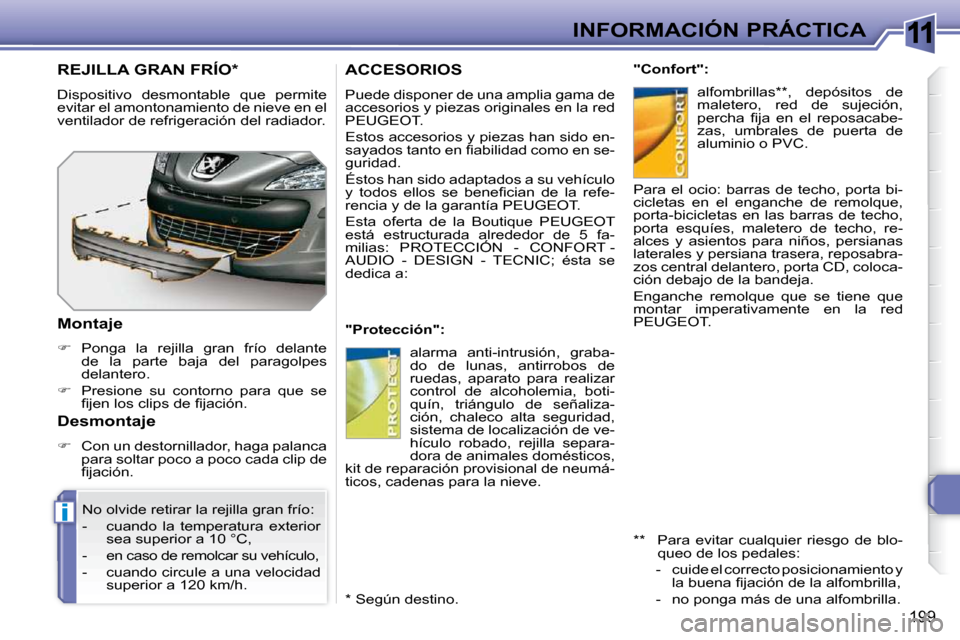

INFORMACIÓN PRÁCTICA
ACCESORIOS
Puede disponer de una amplia gama de
accesorios y piezas originales en la red
PEUGEOT.
Estos accesorios y piezas han sido en-
s a y a d o s t a n t o e n fi a b i l i d a d c o m o e n s e -
guridad.
Éstos han sido adaptados a su vehículo
y t o d o s e l l o s s e b e n e fi c i a n d e l a r e f e -
rencia y de la garantía PEUGEOT.
Esta oferta de la Boutique PEUGEOT
está estructurada alrededor de 5 fa-
m i l i a s : P R O T E C C I Ó N - C O N F O R T -
AUDIO - DESIGN - TECNIC; ésta se
dedica a:
"Protección": "Confort":
alfombrillas ** , depósitos de
maletero, red de sujeción,
p e r c h a fi j a e n e l r e p o s a c a b e -
zas, umbrales de puerta de
aluminio o PVC.
alarma anti-intrusión, graba-
do de lunas, antirrobos de
ruedas, aparato para realizar
control de alcoholemia, boti-
quín, triángulo de señaliza-
ción, chaleco alta seguridad,
sistema de localización de ve-
hículo robado, rejilla separa-
dora de animales domésticos,
kit de reparación provisional de neumá-
ticos, cadenas para la nieve. Para el ocio: barras de techo, porta bi-
cicletas en el enganche de remolque,
porta-bicicletas en las barras de techo,
porta esquíes, maletero de techo, re-
alces y asientos para niños, persianas
laterales y persiana trasera, reposabra-
zos central delantero, porta CD, coloca-
ción debajo de la bandeja.
Enganche remolque que se tiene que
montar imperativamente en la red
PEUGEOT.
** Para evitar cualquier riesgo de blo-
queo de los pedales:
- cuide el correcto posicionamiento y l a b u e n a fi j a c i ó n d e l a a l f o m b r i l l a ,
- no ponga más de una alfombrilla.
REJILLA GRAN FRÍO *
Dispositivo desmontable que permite
evitar el amontonamiento de nieve en el
ventilador de refrigeración del radiador.
Montaje
Ponga la rejilla gran frío delante
de la parte baja del paragolpes
delantero.
Presione su contorno para que se
fi j e n l o s c l i p s d e fi j a c i ó n .
No olvide retirar la rejilla gran frío:
- cuando la temperatura exterior sea superior a 10 °C,
- en caso de remolcar su vehículo,
- cuando circule a una velocidad superior a 120 km/h.
Desmontaje
Con un destornillador, haga palanca
para soltar poco a poco cada clip de
fi j a c i ó n .
* Según destino.
Page 214 of 329
11
i
199
INFORMACIÓN PRÁCTICA
ACCESORIOS
Puede disponer de una amplia gama de
accesorios y piezas originales en la red
PEUGEOT.
Estos accesorios y piezas han sido en-
s a y a d o s t a n t o e n fi a b i l i d a d c o m o e n s e -
guridad.
Éstos han sido adaptados a su vehículo
y t o d o s e l l o s s e b e n e fi c i a n d e l a r e f e -
rencia y de la garantía PEUGEOT.
Esta oferta de la Boutique PEUGEOT
está estructurada alrededor de 5 fa-
m i l i a s : P R O T E C C I Ó N - C O N F O R T -
AUDIO - DESIGN - TECNIC; ésta se
dedica a:
"Protección": "Confort":
alfombrillas ** , depósitos de
maletero, red de sujeción,
p e r c h a fi j a e n e l r e p o s a c a b e -
zas, umbrales de puerta de
aluminio o PVC.
alarma anti-intrusión, graba-
do de lunas, antirrobos de
ruedas, aparato para realizar
control de alcoholemia, boti-
quín, triángulo de señaliza-
ción, chaleco alta seguridad,
sistema de localización de ve-
hículo robado, rejilla separa-
dora de animales domésticos,
kit de reparación provisional de neumá-
ticos, cadenas para la nieve. Para el ocio: barras de techo, porta bi-
cicletas en el enganche de remolque,
porta-bicicletas en las barras de techo,
porta esquíes, maletero de techo, re-
alces y asientos para niños, persianas
laterales y persiana trasera, reposabra-
zos central delantero, porta CD, coloca-
ción debajo de la bandeja.
Enganche remolque que se tiene que
montar imperativamente en la red
PEUGEOT.
** Para evitar cualquier riesgo de blo-
queo de los pedales:
- cuide el correcto posicionamiento y l a b u e n a fi j a c i ó n d e l a a l f o m b r i l l a ,
- no ponga más de una alfombrilla.
REJILLA GRAN FRÍO *
Dispositivo desmontable que permite
evitar el amontonamiento de nieve en el
ventilador de refrigeración del radiador.
Montaje
Ponga la rejilla gran frío delante
de la parte baja del paragolpes
delantero.
Presione su contorno para que se
fi j e n l o s c l i p s d e fi j a c i ó n .
No olvide retirar la rejilla gran frío:
- cuando la temperatura exterior sea superior a 10 °C,
- en caso de remolcar su vehículo,
- cuando circule a una velocidad superior a 120 km/h.
Desmontaje
Con un destornillador, haga palanca
para soltar poco a poco cada clip de
fi j a c i ó n .
* Según destino.
Page 215 of 329
11
!
i
i
200
INFORMACIÓN PRÁCTICA El montaje de un equipamiento o
de un accesorio eléctrico no reco-
mendado por PEUGEOT, puede
provocar una avería en el sistema
electrónico de su vehículo.
Le agradecemos que tenga en
cuenta esta particularidad y, le
aconsejamos que se ponga en
contacto con un representante de
la Marca para que le muestre la
gama de los equipamientos o ac-
cesorios recomendados.
Según el país de comercialización,
tiene que llevar obligatoriamente a
bordo en el vehículo los chalecos alta
seguridad, los triángulos de señaliza-
ción y las lámparas de recambio.
"Design":
"Tecnic":
Puede obtener los kits de transfor-
mación "Empresa" para pasar de un
vehículo particular a un vehículo de so-
ciedad. fundas de asientos compati-
bles con los airbags laterales,
pomo de aluminio, faros anti-
niebla, techo deslizante *** , de-
fl e c t o r e s d e p u e r t a , d e fl e c t o r ,
faldillas de estilo, llantas de
aluminio, embellecedores, es-
cape deportivo, kit carrocería.
líquido lavaparabrisas, pro-
ductos de limpieza y de man-
tenimiento interior y exterior.
*** Techo deslizante que tiene que ser montado imperativamente en la red
PEUGEOT.
"Audio":
autorradios, radioteléfono,
a m p l i fi c a d o r e s , n a v e g a d o r , k i t
manos libres, cargador CD,
altavoces, reproductor DVD,
kit de conexión para reproduc-
tor MP3 ó discman, USB Box,
ayuda al estacionamiento tra-
sero.
Instalación de emisores de
radio comunicación
Antes de instalar cualquier emisor
de radio comunicación en post-
equipamiento, con antena exterior
en su vehículo, le aconsejamos que
se ponga en contacto con un repre-
sentante de la marca PEUGEOT.
La red PEUGEOT le proporcionará
las características de los emisores
(banda de frecuencia, potencia de
salida máxima, posición de la an-
t e n a , c o n d i c i o n e s e s p e c í fi c a s d e
instalación) que se pueden montar,
conforme con la Directiva Compati-
bilidad Electromagnética Automóvil
(2004/104/CE).
Page 216 of 329
12
201

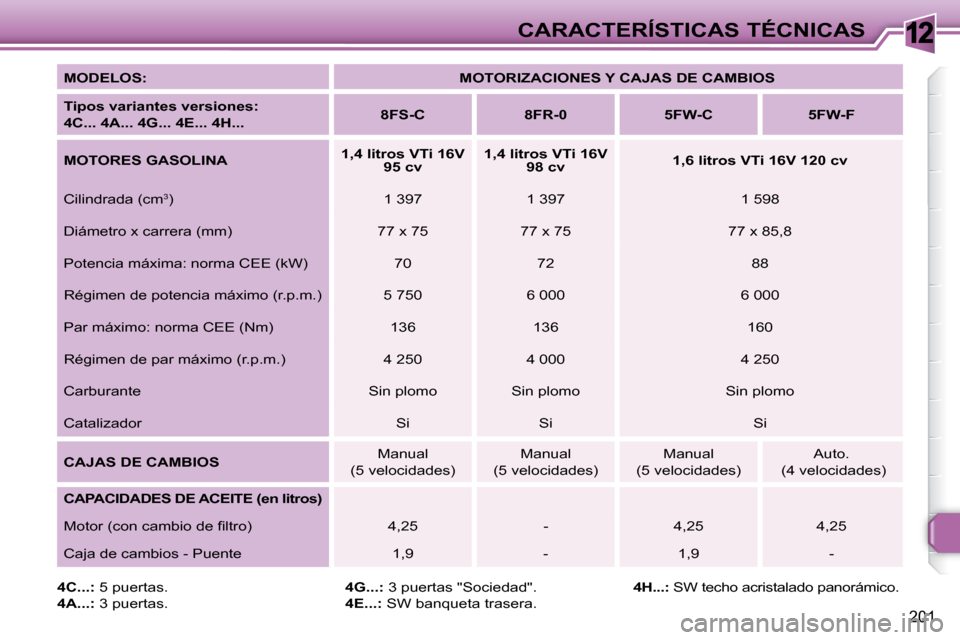

CARACTERÍSTICAS TÉCNICAS
MODELOS:
MOTORIZACIONES Y CAJAS DE CAMBIOS
Tipos variantes versiones:
4C... 4A... 4G... 4E... 4H...
8FS-C 8FR-0 5FW-C 5FW-F
MOTORES GASOLINA
1,4 litros VTi 16V
95 cv
1,4 litros VTi 16V
98 cv
1,6 litros VTi 16V 120 cv
Cilindrada (cm 3
) 1 397 1 397 1 598
Diámetro x carrera (mm) 77 x 75 77 x 75 77 x 85,8
Potencia máxima: norma CEE (kW) 70 72 88
Régimen de potencia máximo (r.p.m.) 5 750 6 000 6 000
Par máximo: norma CEE (Nm) 136 136 160
Régimen de par máximo (r.p.m.) 4 250 4 000 4 250
Carburante Sin plomo Sin plomo Sin plomo
Catalizador Si Si Si
CAJAS DE CAMBIOS Manual
(5 velocidades) Manual
(5 velocidades) Manual
(5 velocidades) Auto.
(4 velocidades)
CAPACIDADES DE ACEITE (en litros)
M o t o r ( c o n c a m b i o d e fi l t r o ) 4,25 - 4,25 4,25
Caja de cambios - Puente 1,9 - 1,9 -
4C...: 5 puertas.
4A...: 3 puertas.
4G...: 3 puertas "Sociedad".
4E...: SW banqueta trasera.
4H...: SW techo acristalado panorámico.
Page 217 of 329
12
202

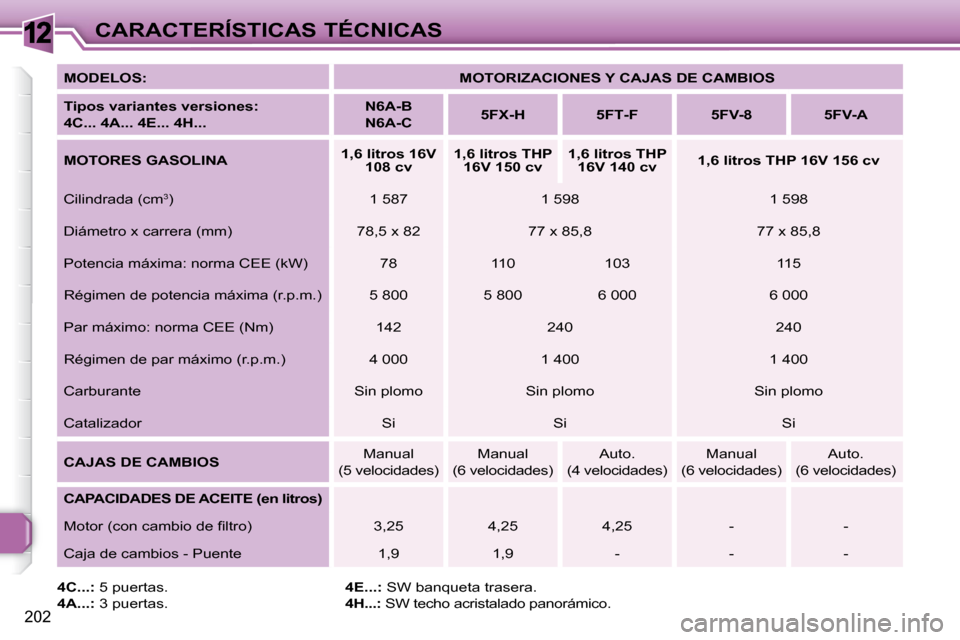

CARACTERÍSTICAS TÉCNICAS
MODELOS:
MOTORIZACIONES Y CAJAS DE CAMBIOS
Tipos variantes versiones:
4C... 4A... 4E... 4H...
N6A-B
N6A-C
5FX-H 5FT
-F 5FV-8 5FV-A
MOTORES GASOLINA
1,6 litros 16V
108 cv
1,6 litros THP
16V 150 cv
1,6 litros THP
16V 140 cv
1,6 litros THP 16V 156 cv
Cilindrada (cm 3
) 1 587 1 598 1 598
Diámetro x carrera (mm) 78,5 x 82 77 x 85,8 77 x 85,8
Potencia máxima: norma CEE (kW) 78 110 103 115
Régimen de potencia máxima (r.p.m.) 5 800 5 800 6 000 6 000
Par máximo: norma CEE (Nm) 142 240 240
Régimen de par máximo (r.p.m.) 4 000 1 400 1 400
Carburante Sin plomo Sin plomo Sin plomo
Catalizador Si Si Si
CAJAS DE CAMBIOS Manual
(5 velocidades) Manual
(6 velocidades) Auto.
(4 velocidades) Manual
(6 velocidades) Auto.
(6 velocidades)
CAPACIDADES DE ACEITE (en litros)
M o t o r ( c o n c a m b i o d e fi l t r o ) 3,25 4,25 4,25 - -
Caja de cambios - Puente 1,9 1,9 - - -
4C...: 5 puertas.
4A...: 3 puertas.
4E...: SW banqueta trasera.
4H...: SW techo acristalado panorámico.
Page 218 of 329
12
203

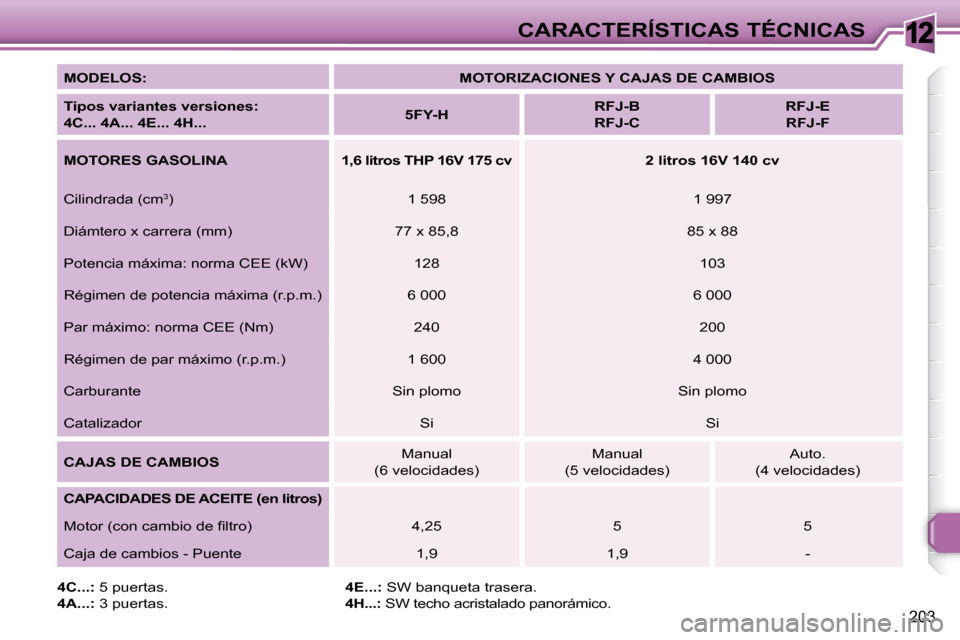

CARACTERÍSTICAS TÉCNICAS
MODELOS:
MOTORIZACIONES Y CAJAS DE CAMBIOS
Tipos variantes versiones:
4C... 4A... 4E... 4H...
5FY-H
RFJ-B
RFJ-C
RFJ-E
RFJ-F
MOTORES GASOLINA 1,6 litros THP 16V 175 cv 2 litros 16V 140 cv
Cilindrada (cm 3
) 1 598 1 997
Diámtero x carrera (mm) 77 x 85,8 85 x 88
Potencia máxima: norma CEE (kW) 128 103
Régimen de potencia máxima (r.p.m.) 6 000 6 000
Par máximo: norma CEE (Nm) 240 200
Régimen de par máximo (r.p.m.) 1 600 4 000
Carburante Sin plomo Sin plomo
Catalizador Si Si
CAJAS DE CAMBIOS Manual
(6 velocidades) Manual
(5 velocidades) Auto.
(4 velocidades)
CAPACIDADES DE ACEITE (en litros)
M o t o r ( c o n c a m b i o d e fi l t r o ) 4,25 5 5
Caja de cambios - Puente 1,9 1,9 -
4C...: 5 puertas.
4A...: 3 puertas.
4E...: SW banqueta trasera.
4H...: SW techo acristalado panorámico.
Page 219 of 329
12
204

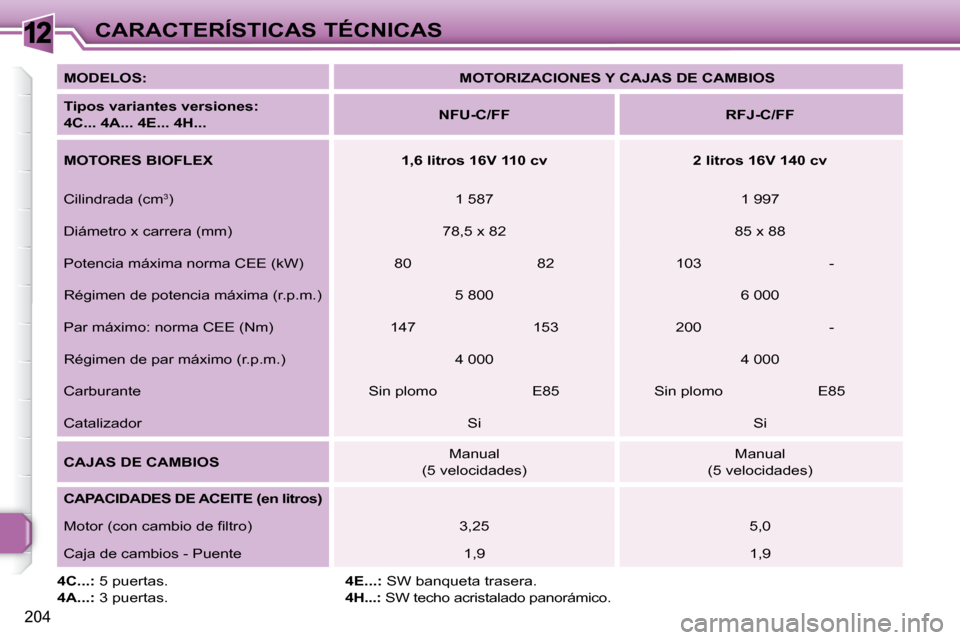

CARACTERÍSTICAS TÉCNICAS
MODELOS:
MOTORIZACIONES Y CAJAS DE CAMBIOS
Tipos variantes versiones:
4C... 4A... 4E... 4H...
NFU-C/FF RFJ-C/FF
MOTORES BIOFLEX 1,6 litros 16V 110 cv 2 litros 16V 140 cv
Cilindrada (cm 3
) 1 587 1 997
Diámetro x carrera (mm) 78,5 x 82 85 x 88
Potencia máxima norma CEE (kW) 80 82 103 -
Régimen de potencia máxima (r.p.m.) 5 800 6 000
Par máximo: norma CEE (Nm) 147 153 200 -
Régimen de par máximo (r.p.m.) 4 000 4 000
Carburante Sin plomo E85 Sin plomo E85
Catalizador Si Si
CAJAS DE CAMBIOS Manual
(5 velocidades) Manual
(5 velocidades)
CAPACIDADES DE ACEITE (en litros)
M o t o r ( c o n c a m b i o d e fi l t r o ) 3,25 5,0
Caja de cambios - Puente 1,9 1,9
4C...: 5 puertas.
4A...: 3 puertas.
4E...: SW banqueta trasera.
4H...: SW techo acristalado panorámico.
Page 220 of 329

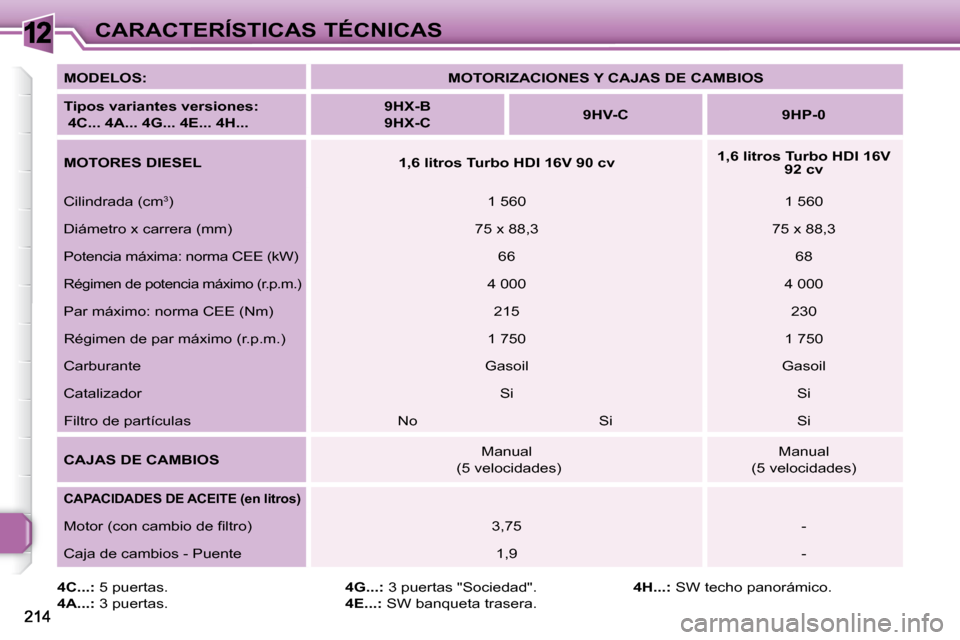

12CARACTERÍSTICAS TÉCNICAS
4C...: 5 puertas.
4A...: 3 puertas.
4G...: 3 puertas "Sociedad".
4E...: SW banqueta trasera.
4H...: SW techo panorámico.
MODELOS:
MOTORIZACIONES Y CAJAS DE CAMBIOS
Tipos variantes versiones:
4C... 4A... 4G... 4E... 4H...
9HX-B
9HX-C
9HV-C 9HP-0
MOTORES DIESEL 1,6 litros Turbo
HDI 16V 90 cv
1,6 litros Turbo HDI 16V
92 cv
Cilindrada (cm 3
) 1 560 1 560
Diámetro x carrera (mm) 75 x 88,3 75 x 88,3
Potencia máxima: norma CEE (kW) 66 68
Régimen de potencia máximo (r.p.m.) 4 000 4 000
Par máximo: norma CEE (Nm) 215 230
Régimen de par máximo (r.p.m.) 1 750 1 750
Carburante Gasoil Gasoil
Catalizador Si Si
Filtro de partículas No Si Si
CAJAS DE CAMBIOS Manual
(5 velocidades) Manual
(5 velocidades)
CAPACIDADES DE ACEITE (en litros)
M o t o r ( c o n c a m b i o d e fi l t r o ) 3,75 -
Caja de cambios - Puente 1,9 -
