Page 241 of 329
12
i
226

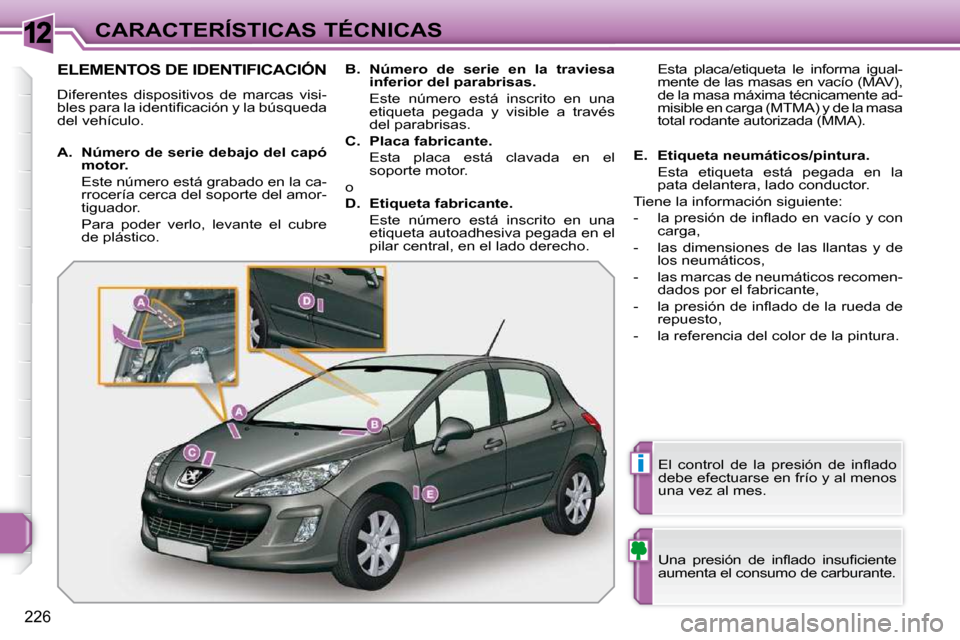

CARACTERÍSTICAS TÉCNICAS
ELEMENTOS DE IDENTIFICACIÓN
Diferentes dispositivos de marcas visi-
b l e s p a r a l a i d e n t i fi c a c i ó n y l a b ú s q u e d a
del vehículo. U n a p r e s i ó n d e i n fl a d o i n s u fi c i e n t e
aumenta el consumo de carburante.
E l c o n t r o l d e l a p r e s i ó n d e i n fl a d o
debe efectuarse en frío y al menos
una vez al mes.
A. Número de serie debajo del capó
motor.
Este número está grabado en la ca- rrocería cerca del soporte del amor-
tiguador.
Para poder verlo, levante el cubre de plástico.
B. Número de serie en la traviesa
inferior del parabrisas.
Este número está inscrito en una etiqueta pegada y visible a través
del parabrisas.
C. Placa fabricante.
Esta placa está clavada en el soporte motor.
o
D. Etiqueta fabricante.
Este número está inscrito en una etiqueta autoadhesiva pegada en el
pilar central, en el lado derecho. Esta placa/etiqueta le informa igual-
mente de las masas en vacío (MAV),
de la masa máxima técnicamente ad-
misible en carga (MTMA) y de la masa
total rodante autorizada (MMA).
E. Etiqueta neumáticos/pintura.
Esta etiqueta está pegada en la pata delantera, lado conductor.
Tiene la información siguiente:
- l a p r e s i ó n d e i n fl a d o e n v a c í o y c o n carga,
- las dimensiones de las llantas y de los neumáticos,
- las marcas de neumáticos recomen- dados por el fabricante,
- l a p r e s i ó n d e i n fl a d o d e l a r u e d a d e repuesto,
- la referencia del color de la pintura.
Page 242 of 329
228

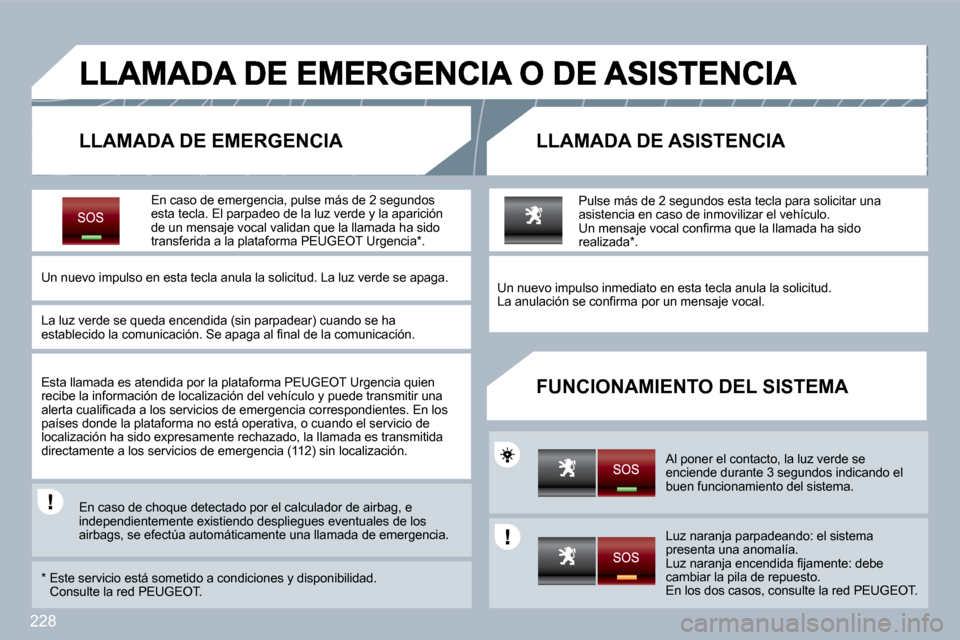

LLAMADA DE EMERGENCIA LLAMADA DE ASISTENCIA
FUNCIONAMIENTO DEL SISTEMA
En caso de emergencia, pulse más de 2 segundos esta tecla. El parpadeo de la luz verde y la aparición de un mensaje vocal validan que la llamada ha sido transferida a la plataforma PEUGEOT Urgencia * .
Un nuevo impulso en esta tecla anula la solicitud. La luz verde se apaga.
La luz verde se queda encendida (sin parpadear) c uando se ha e s t a b l e c i d o l a c o m u n i c a c i ó n . S e a p a g a a l fi n a l d e l a c o m u n i c a c i ó n .
Esta llamada es atendida por la plataforma PEUGEO T Urgencia quien recibe la información de localización del vehículo y puede transmitir una a l e r t a c u a l i fi c a d a a l o s s e r v i c i o s d e e m e r g e n c i a c o r r e s p o n d i e n t e s . E n l o s países donde la plataforma no está operativa, o cua ndo el servicio de localización ha sido expresamente rechazado, la llamada es transmitida directamente a los servicios de emergencia (112) sin localización.
En caso de choque detectado por el calculador de airbag, e independientemente existiendo despliegues eventuale s de los airbags, se efectúa automáticamente una llamada de emergencia.
* Este servicio está sometido a condiciones y disponibilidad. Consulte la red PEUGEOT.
Pulse más de 2 segundos esta tecla para solicitar una asistencia en caso de inmovilizar el vehículo. U n m e n s a j e v o c a l c o n fi r m a q u e l a l l a m a d a h a s i d o realizada * .
Un nuevo impulso inmediato en esta tecla anula la solicitud. L a a n u l a c i ó n s e c o n fi r m a p o r u n m e n s a j e v o c a l .
Al poner el contacto, la luz verde se enciende durante 3 segundos indicando el buen funcionamiento del sistema.
Luz naranja parpadeando: el sistema presenta una anomalía. L u z n a r a n j a e n c e n d i d a fi j a m e n t e : d e b e cambiar la pila de repuesto. En los dos casos, consulte la red PEUGEOT.
Page 243 of 329
229
PEUGEOT ASISTENCIA
LLAMADA CLIENTE
Pulse esta tecla para acceder a los servicios PEUGEOT * .
Seleccione "Llamada cliente" para solicitar cualquier información sobre la marca PEUGEOT.
Seleccione "PEUGEOT Asistencia" EOTpara realizar una llamada de asistencia.
* Estos servicios y opciones están sujetos a condiciones y disponibilidad.
LLAMADA DE URGENCIA

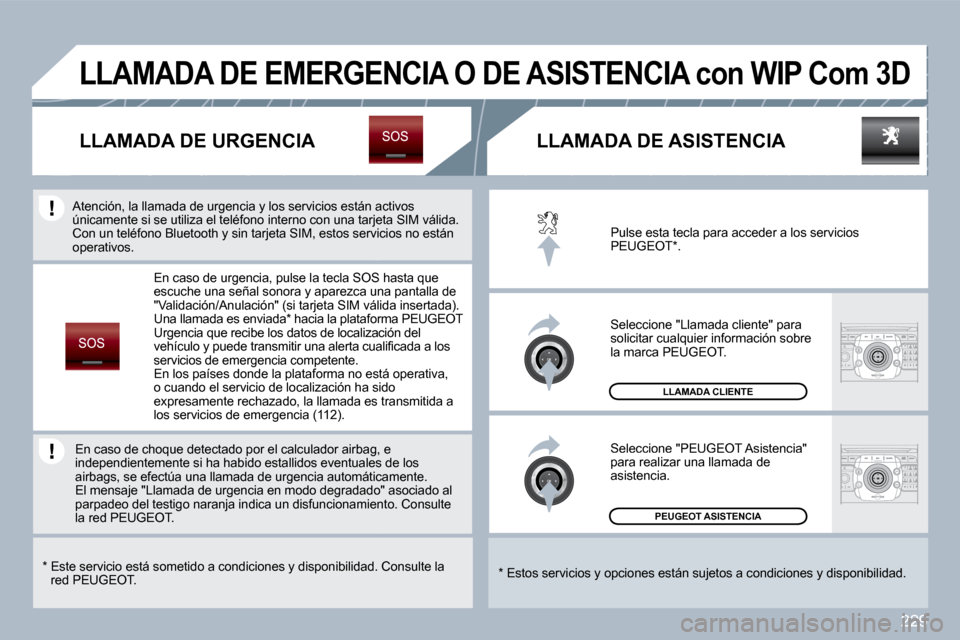

LLAMADA DE EMERGENCIA O DE ASISTENCIA con WIP Com 3D
LLAMADA DE ASISTENCIA
En caso de urgencia, pulse la tecla SOS hasta que escuche una señal sonora y aparezca una pantalla de "Validación/Anulación" (si tarjeta SIM válida insertada). Una llamada es enviada * hacia la plataforma PEUGEOTUrgencia que recibe los datos de localización del v e h í c u l o y p u e d e t r a n s m i t i r u n a a l e r t a c u a l i fi c a d a a l o s servicios de emergencia competente. En los países donde la plataforma no está operativ a, o cuando el servicio de localización ha sido expresamente rechazado, la llamada es transmitida a los servicios de emergencia (112).
* Este servicio está sometido a condiciones y disponibilidad. Consulte la red PEUGEOT.
En caso de choque detectado por el calculador airb ag, e rbag, e independientemente si ha habido estallidos eventual es uales de los airbags, se efectúa una llamada de urgencia automát icamáticamente. El mensaje "Llamada de urgencia en modo degradado"dado" asociado al parpadeo del testigo naranja indica un disfuncionamientmiento. Consulte la red PEUGEOT.
Atención, la llamada de urgencia y los servicios están actán activos únicamente si se utiliza el teléfono interno con una tarjet tarjeta SIM válida. Con un teléfono Bluetooth y sin tarjeta SIM, estos servicservicios no están operativos.
Page 244 of 329
231

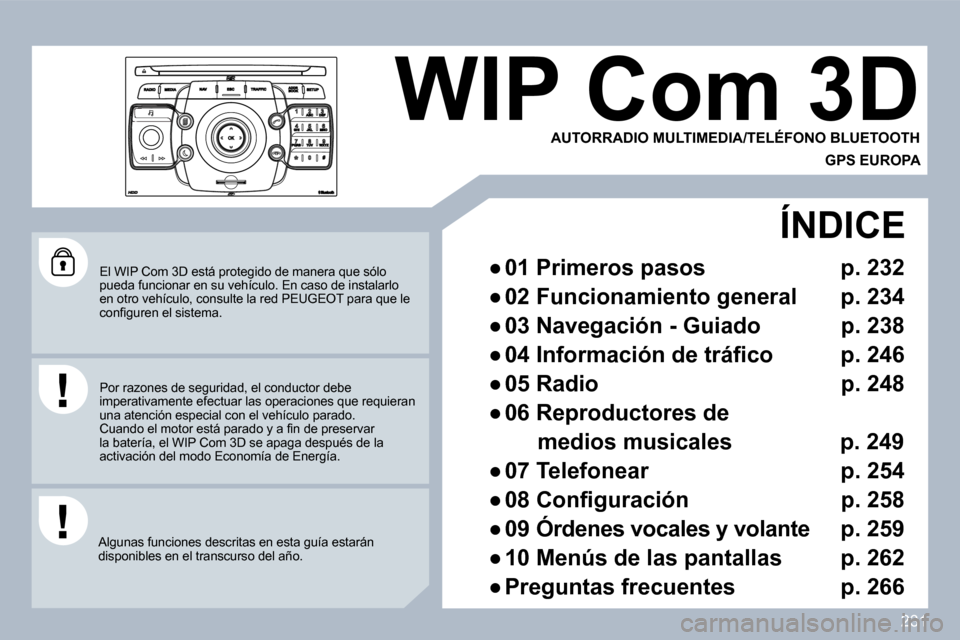

El WIP Com 3D está protegido de manera que sólo pueda funcionar en su vehículo. En caso de instalarlo en otro vehículo, consulte la red PEUGEOT para que le c o n fi g u r e n e l s i s t e m a .
Algunas funciones descritas en esta guía estarán disponibles en el transcurso del año.
WIP Com 3D
AUTORRADIO MULTIMEDIA/TELÉFONO BLUETOOTH
GPS EUROPA
ÍNDICE
Page 245 of 329
232
0 1
2
ABC 3
DEF
5
JKL
4
GHI 6
MNO
8
TUV
7
PQRS 9
WXYZ
0
* #
1
RADIO MEDIA
NAV ESC TRAFFIC
SETUP
ADDR BOOK
1
1 0
2
3
4
6 1 2
9
7
8
1 1 5
TU
PQRS
0
*

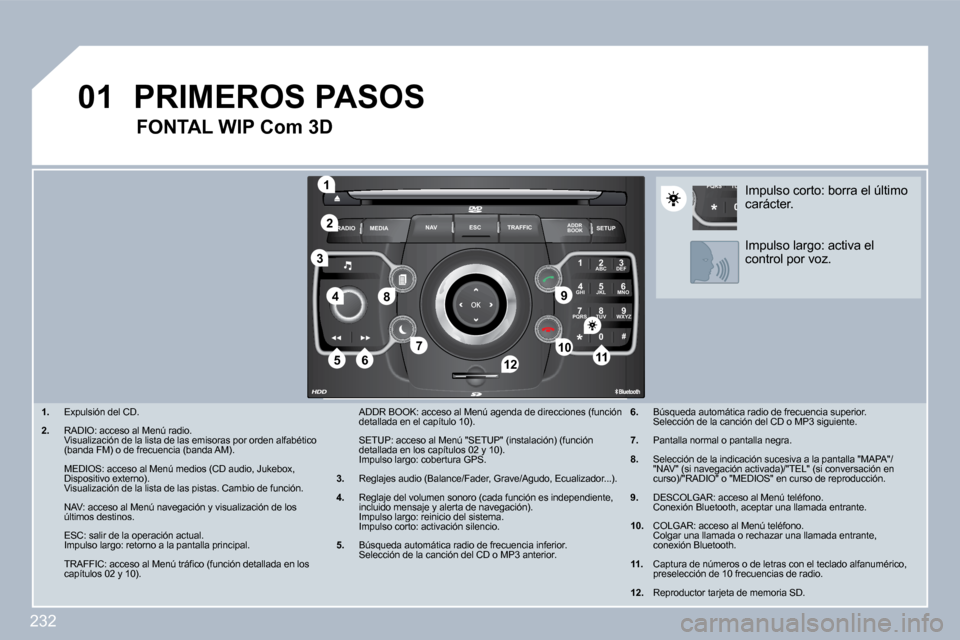

1 . Expulsión del CD.
2 . RADIO: acceso al Menú radio. Visualización de la lista de las emisoras por orde n alfabético (banda FM) o de frecuencia (banda AM).
MEDIOS: acceso al Menú medios (CD audio, Jukebox, Dispositivo externo). Visualización de la lista de las pistas. Cambio de función.
NAV: acceso al Menú navegación y visualización de los últimos destinos.
ESC: salir de la operación actual. Impulso largo: retorno a la pantalla principal.
T R A F F I C : a c c e s o a l M e n ú t r á fi c o ( f u n c i ó n d e t a l l a d a e n l o s capítulos 02 y 10).
ADDR BOOK: acceso al Menú agenda de direcciones (f unción detallada en el capítulo 10).
SETUP: acceso al Menú "SETUP" (instalación) (función detallada en los capítulos 02 y 10). Impulso largo: cobertura GPS.
3 . Reglajes audio (Balance/Fader, Grave/Agudo, Ecualizador...).
4 . Reglaje del volumen sonoro (cada función es independiente, incluido mensaje y alerta de navegación). Impulso largo: reinicio del sistema. Impulso corto: activación silencio.
5 . Búsqueda automática radio de frecuencia inferior. Selección de la canción del CD o MP3 anterior.
PRIMEROS PASOS
FONTAL WIP Com 3D
6 . Búsqueda automática radio de frecuencia superior. Selección de la canción del CD o MP3 siguiente.
7 . Pantalla normal o pantalla negra.
8 . Selección de la indicación sucesiva a la pantalla "MAPA"/"NAV" (si navegación activada)/"TEL" (si conversación en curso)/"RADIO" o "MEDIOS" en curso de reproducción.
9 . DESCOLGAR: acceso al Menú teléfono. Conexión Bluetooth, aceptar una llamada entrante.
1 0 . COLGAR: acceso al Menú teléfono. Colgar una llamada o rechazar una llamada entrante , conexión Bluetooth.
1 1 . Captura de números o de letras con el teclado alfanumérico, preselección de 10 frecuencias de radio.
1 2 . Reproductor tarjeta de memoria SD.
Impulso corto: borra el último carácter.
Impulso largo: activa el control por voz.
Page 246 of 329
233
0 1
2
ABC 3
DEF
5
JKL
4
GHI 6
MNO
8
TUV
7
PQRS 9
WXYZ
0
* #
1
1 3
1 4

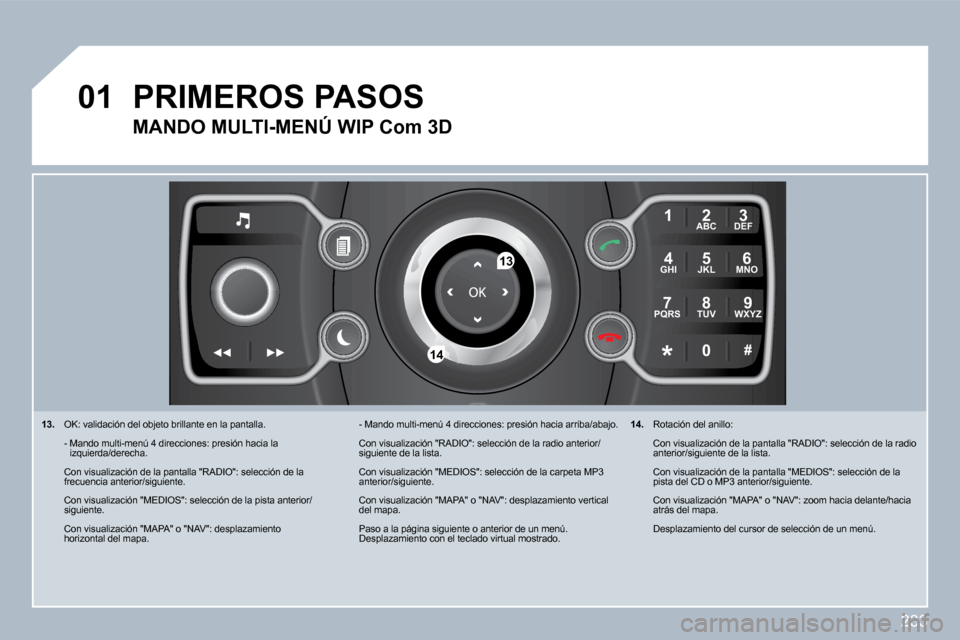

1 3 . OK: validación del objeto brillante en la pantall
a.
- Mando multi-menú 4 direcciones: presión hacia l a izquierda/derecha.
Con visualización de la pantalla "RADIO": selecció n de la frecuencia anterior/siguiente.
Con visualización "MEDIOS": selección de la pista anterior/siguiente.
Con visualización "MAPA" o "NAV": desplazamiento horizontal del mapa.
- Mando multi-menú 4 direcciones: presión hacia ar riba/abajo.
Con visualización "RADIO": selección de la radio anterior/siguiente de la lista.
Con visualización "MEDIOS": selección de la carpet a MP3 anterior/siguiente.
Con visualización "MAPA" o "NAV": desplazamiento v ertical del mapa.
Paso a la página siguiente o anterior de un menú. Desplazamiento con el teclado virtual mostrado.
PRIMEROS PASOS
M A N D O M U L T I - M E N Ú W I P C o m 3 D
1 4 . Rotación del anillo:
Con visualización de la pantalla "RADIO": selecció n de la radio anterior/siguiente de la lista.
Con visualización de la pantalla "MEDIOS": selecci ón de la pista del CD o MP3 anterior/siguiente.
Con visualización "MAPA" o "NAV": zoom hacia delan te/hacia atrás del mapa.
Desplazamiento del cursor de selección de un menú.
Page 247 of 329
234
0 2
SETUP
MEDIA
TRAFFIC

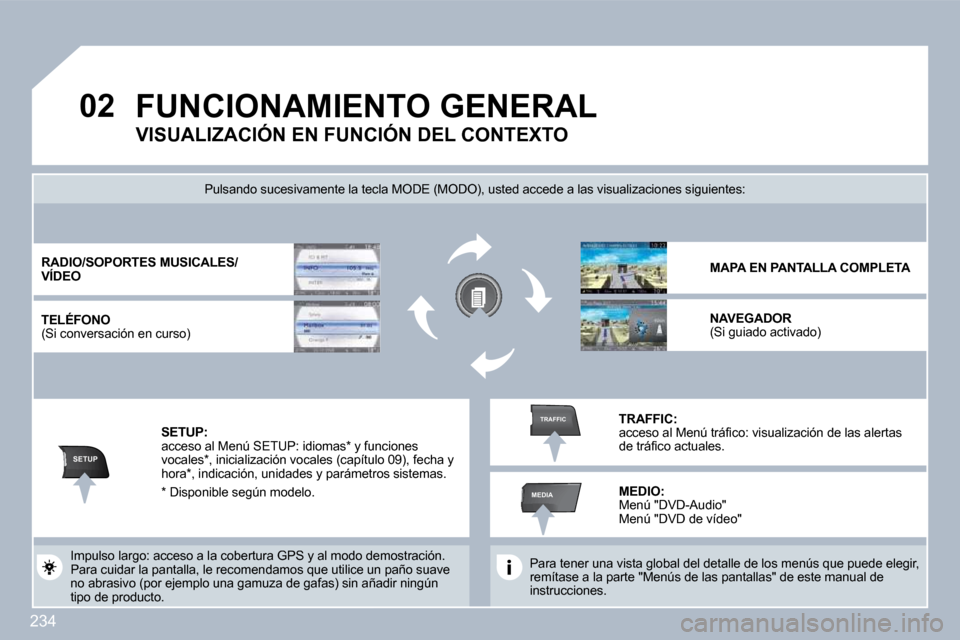

FUNCIONAMIENTO GENERAL
Para tener una vista global del detalle de los menús que puede elegir, remítase a la parte "Menús de las pantallas" de est e manual de instrucciones.
Pulsando sucesivamente la tecla MODE (MODO), usted accede a las visualizaciones siguientes:
Impulso largo: acceso a la cobertura GPS y al modo demostración. Para cuidar la pantalla, le recomendamos que utilice un paño suave no abrasivo (por ejemplo una gamuza de gafas) sin a ñadir ningún tipo de producto.
RADIO /SOPORTES MUSICALES/VÍDEO
TELÉFONO (Si conversación en curso)
MAPA EN PANTALLA COMPLETA
NAVEGADOR OROR(Si guiado activado)
SETUP: acceso al Menú SETUP: idiomas * y funciones vocales * , inicialización vocales (capítulo 09), fecha y hora * , indicación, unidades y parámetros sistemas .
TRAFFIC: a c c e s o a l M e n ú t r á fi c o : v i s u a l i z a c i ó n d e l a s a l e r t a s d e t r á fi c o a c t u a l e s .
V I S U A L I Z A C I Ó N E N F U N C I Ó N D E L C O N T E X T O
MEDIO: Menú "DVD-Audio" Menú "DVD de vídeo"
* Disponible según modelo.
Page 248 of 329
235
0 2
1
2
3
3
2
1
1
1
3
2
1
1
1
1
1
1
1
1
1
1
2
2
1
1
2
1
2
2
2
2
2
2
2
2
2
2
2
2
2
2
3
2
2
2
2
2

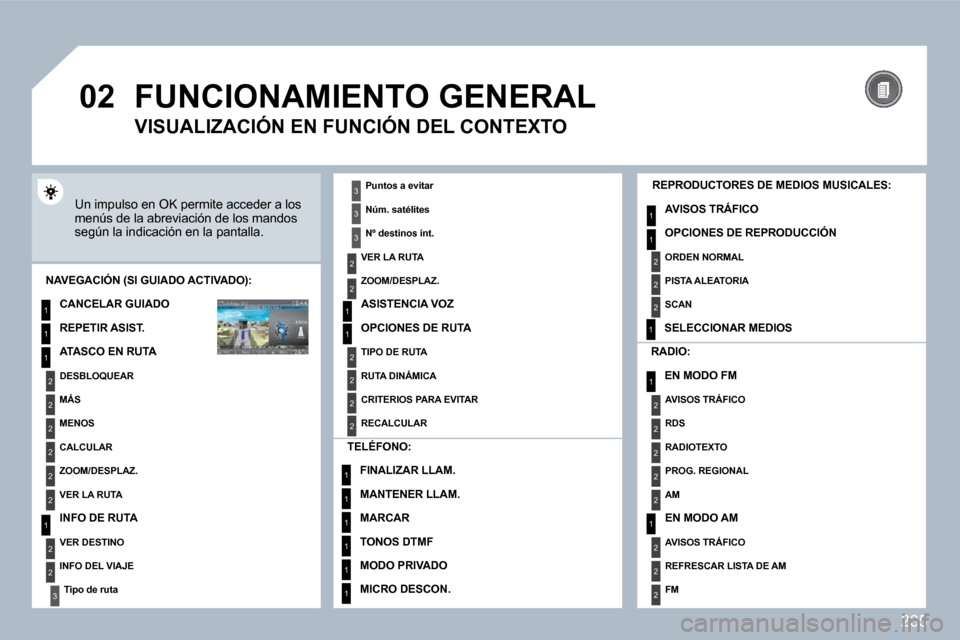

FUNCIONAMIENTO GENERAL
Un impulso en OK permite acceder a los menús de la abreviación de los mandos según la indicación en la pantalla.
REPRODUCTORES DE MEDIOS MUSICALES:
AVISOS TRÁFICO
O P C I O N E S D E R E P R O D U C C I Ó N
N A V E G A C I Ó N ( S I G U I A D O A C T I V A D O ) :
CANCELAR GUIADO
R E P E T I R A S I S T .
ATASCO EN RUTA
DESBLOQUEAR
MÁS
MENOS
CALCULAR
Z O O M / D E S P L A Z .
VER LA RUTA
INFO DE RUTA
VER DESTINO
INFO DEL VIAJE
T i p o d e r u t a
RADIO:
EN MODO FM
AVISOS TRÁFICO
RDS
R A D I O T E X T O
P R O G . R E G I O N A L
AM
EN MODO AM
AVISOS TRÁFICO
REFRESCAR LISTA DE AM
FM
TELÉFONO:
F I N A L I Z A R L L A M .
M A N T E N E R L L A M .
MARCAR
TONOS DTMF
MODO PRIVADO
M I C R O D E S C O N .
V I S U A L I Z A C I Ó N E N F U N C I Ó N D E L C O N T E X T O
P u n t o s a e v i t a r
N ú m . s a t é l i t e s
N º d e s t i n o s i n t .
VER LA RUTA
Z O O M / D E S P L A Z .
ASISTENCIA VOZ
OPCIONES DE RUTA
TIPO DE RUTA
RUTA DINÁMICA
CRITERIOS PARA EVITAR
RECALCULAR
ORDEN NORMAL
PISTA ALEATORIA
SCAN
SELECCIONAR MEDIOS
Page 249 of 329
236
0 2
1
1
1
1
1
2
1
2
2
2
2
2
1
3
3
3
31
2
2
3
3
3
3
2
3
2
3
1
2
2
3
3
3

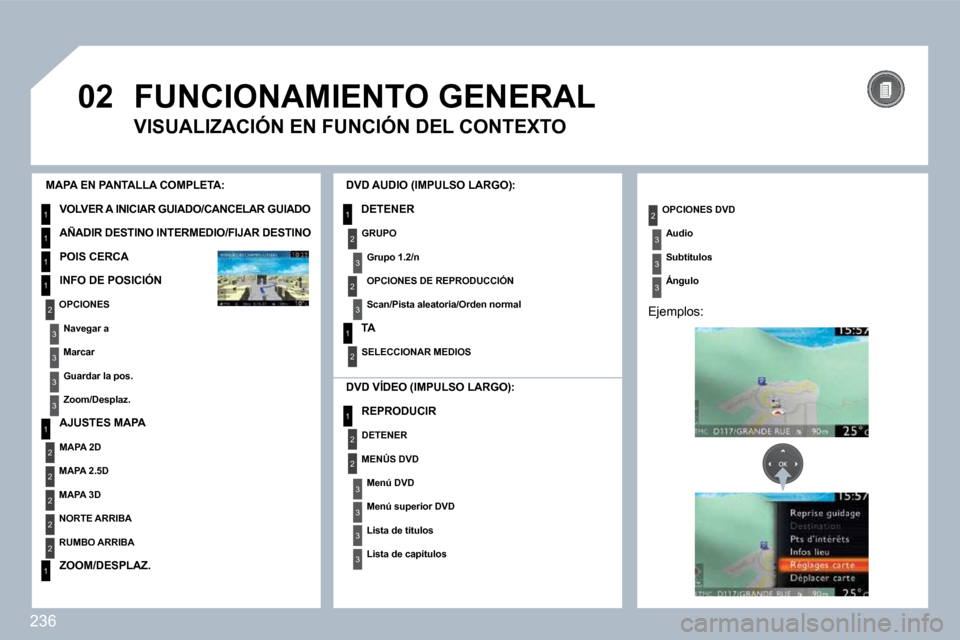

FUNCIONAMIENTO GENERAL
V I S U A L I Z A C I Ó N E N F U N C I Ó N D E L C O N T E X T O
MAPA EN PANTALLA COMPLETA:
VOLVER A INICIAR GUIADO/CANCELAR GUIADO
AÑADIR DESTINO INTERMEDIO/FIJAR DESTINO
POIS CERCA
I N F O D E P O S I C I Ó N
OPCIONES
N a v e g a r a
M a r c a r
G u a r d a r l a p o s .
Z o o m / D e s p l a z .
AJUSTES MAPA
M A P A 2 D
M A P A 2 . 5 D
MAPA 3D
NORTE ARRIBA
RUMBO ARRIBA
Z O O M / D E S P L A Z .
D V D A U D I O ( I M P U L S O L A R G O ) :
DETENER
GRUPO
G r u p o 1 . 2 / n
O P C I O N E S D E R E P R O D U C C I Ó N
S c a n / P i s t a a l e a t o r i a / O r d e n n o r m a l
TA
SELECCIONAR MEDIOS
OPCIONES DVD
A u d i o
S u b t í t u l o s
Á n g u l o
Ejemplos:
D V D V Í D E O ( I M P U L S O L A R G O ) :
REPRODUCIR
DETENER
M E N Ú S D V D
M e n ú D V D
M e n ú s u p e r i o r D V D
L i s t a d e t í t u l o s
L i s t a d e c a p í t u l o s
Page 250 of 329
237

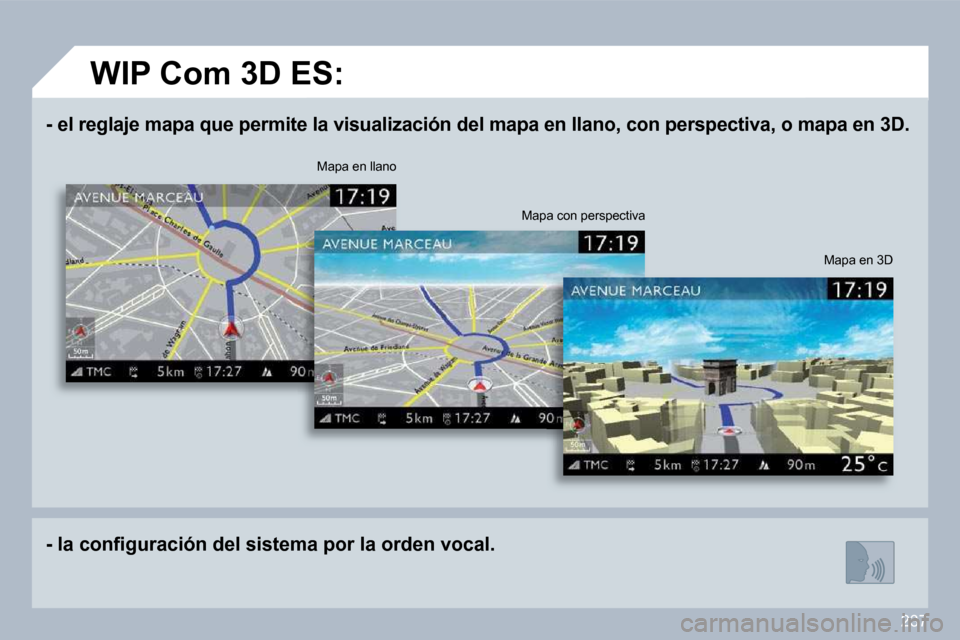

- e l r e g l a j e m a p a q u e p e r m i t e l a v i s u a l i z a c i ó n d e l m a p a e n l l a n o , c o n p e r s p e c t i v a , o m a p a e n 3 D .
- l a c o n fi g u r a c i ó n d e l s i s t e m a p o r l a o r d e n v o c a l .
Mapa en 3D
Mapa en llano
Mapa con perspectiva
WIP Com 3D ES:
