Peugeot 308 SW BL 2009.5 Manual del propietario (in Spanish)
Manufacturer: PEUGEOT, Model Year: 2009.5, Model line: 308 SW BL, Model: Peugeot 308 SW BL 2009.5Pages: 329, tamaño PDF: 25.7 MB

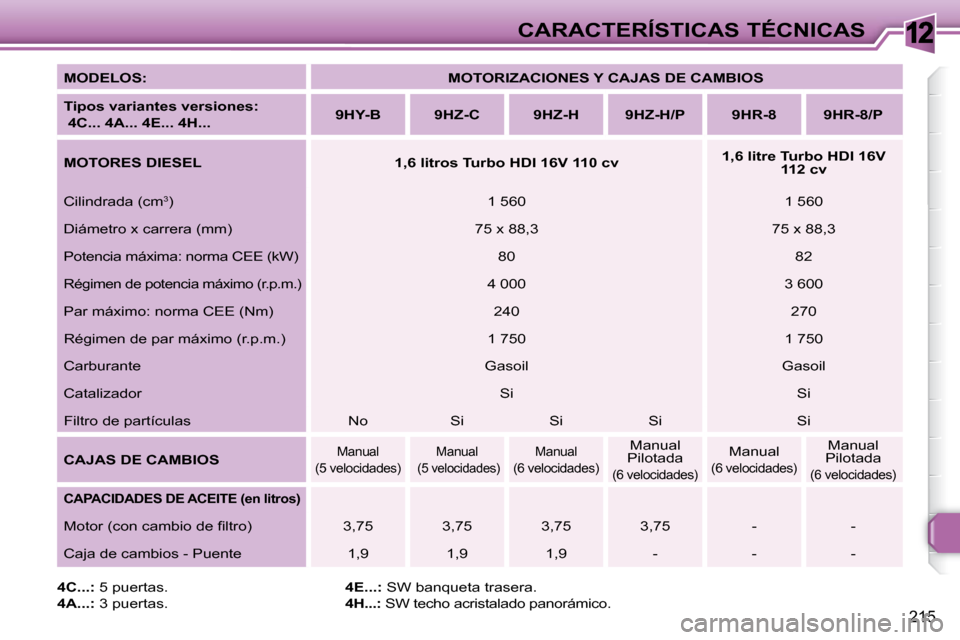

Page 221 of 329
12
215
CARACTERÍSTICAS TÉCNICAS
MODELOS:
MOTORIZACIONES Y CAJAS DE CAMBIOS
Tipos variantes versiones:
4C... 4A... 4E... 4H...
9HY-B 9HZ-C 9HZ-H 9HZ-H/P 9HR-8 9HR-8/P
MOTORES DIESEL 1,6 litros Turbo HDI 16V 110 cv
1,6 litre Turbo HDI 16V
112 cv
Cilindrada (cm 3
) 1 560 1 560
Diámetro x carrera (mm) 75 x 88,3 75 x 88,3
Potencia máxima: norma CEE (kW) 80 82
Régimen de potencia máximo (r.p.m.) 4 000 3 600
Par máximo: norma CEE (Nm) 240 270
Régimen de par máximo (r.p.m.) 1 750 1 750
Carburante Gasoil Gasoil
Catalizador Si Si
Filtro de partículas No Si Si Si Si
CAJAS DE CAMBIOS
Manual
(5 velocidades) Manual
(5 velocidades)
Manual
(6 velocidades) Manual
Pilotada
(6 velocidades)
Manual
(6 velocidades)
Manual
Pilotada
(6 velocidades)
CAPACIDADES DE ACEITE (en litros)
M o t o r ( c o n c a m b i o d e fi l t r o ) 3,75 3,75 3,75 3,75 - -
Caja de cambios - Puente 1,9 1,9 1,9 - - -
4C...: 5 puertas.
4A...: 3 puertas.
4E...: SW banqueta trasera.
4H...: SW techo acristalado panorámico.

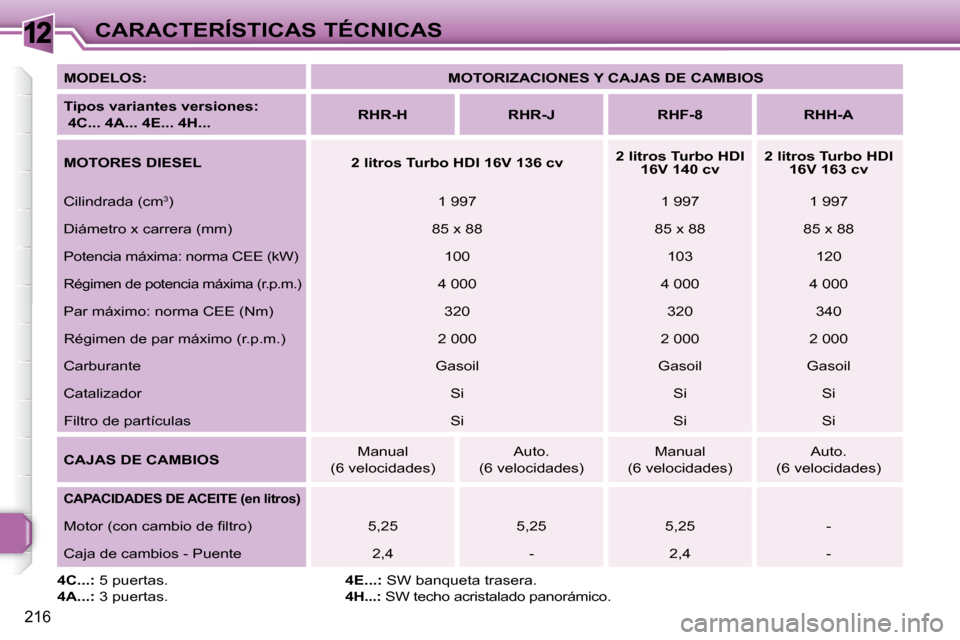

Page 222 of 329
12
216
CARACTERÍSTICAS TÉCNICAS
MODELOS:
MOTORIZACIONES Y CAJAS DE CAMBIOS
Tipos variantes versiones:
4C... 4A... 4E... 4H...
RHR-H RHR-J RHF-8 RHH-A
MOTORES DIESEL 2 litros Turbo
HDI 16V 136 cv
2 litros Turbo HDI
16V 140 cv
2 litros Turbo HDI
16V 163
cv
Cilindrada (cm 3
) 1 997 1 997 1 997
Diámetro x carrera (mm) 85 x 88 85 x 88 85 x 88
Potencia máxima: norma CEE (kW) 100 103 120
Régimen de potencia máxima (r.p.m.) 4 000 4 000 4 000
Par máximo: norma CEE (Nm) 320 320 340
Régimen de par máximo (r.p.m.) 2 000 2 000 2 000
Carburante Gasoil Gasoil Gasoil
Catalizador Si Si Si
Filtro de partículas Si Si Si
CAJAS DE CAMBIOS Manual
(6 velocidades) Auto.
(6 velocidades) Manual
(6 velocidades) Auto.
(6 velocidades)
CAPACIDADES DE ACEITE (en litros)
M o t o r ( c o n c a m b i o d e fi l t r o ) 5,25 5,25 5,25 -
Caja de cambios - Puente 2,4 - 2,4 -
4C...: 5 puertas.
4A...: 3 puertas.
4E...: SW banqueta trasera.
4H...: SW techo acristalado panorámico.

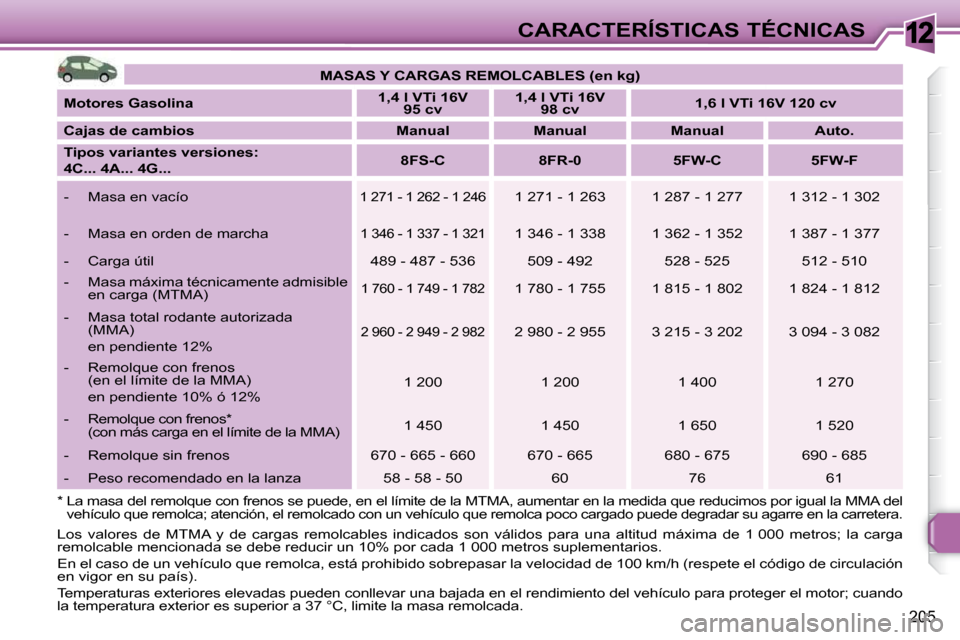

Page 223 of 329
12
205
CARACTERÍSTICAS TÉCNICAS
Los valores de MTMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga
remolcable mencionada se debe reducir un 10% por cada 1 000 met ros suplementarios.
En el caso de un vehículo que remolca, está prohibido sobrepasa r la velocidad de 100 km/h (respete el código de circulación
en vigor en su país).
Temperaturas exteriores elevadas pueden conllevar una bajada en el rendimiento del vehículo para proteger el motor; cuando
la temperatura exterior es superior a 37 °C, limite la masa remolcada.
MASAS Y CARGAS REMOLCABLES (en kg)
Motores Gasolina
1,4 l VTi 16V
95 cv
1,4 l VTi 16V
98 cv
1,6 l VTi 16V 120 cv
Cajas de cambios Manual Manual Manual Auto.
Tipos variantes versiones:
4C... 4A... 4G...
8FS-C 8FR-0 5FW-C 5FW-F
- Masa en vacío
1 271 - 1 262 - 1 246 1 271 - 1 263 1 287 - 1 277 1 312 - 1 302
- Masa en orden de marcha
1 346 - 1 337 - 1 321 1 346 - 1 338 1 362 - 1 352 1 387 - 1 377
- Carga útil 489 - 487 - 536 509 - 492 528 - 525 512 - 510
- Masa máxima técnicamente admisible en carga (MTMA)
1 760 - 1 749 - 1 782 1 780 - 1 755 1 815 - 1 802 1 824 - 1 812
- Masa total rodante autorizada (MMA)
en pendiente 12%
2 960 - 2 949 - 2 982 2 980 - 2 955 3 215 - 3 202 3 094 - 3 082
- Remolque con frenos (en el límite de la MMA)
en pendiente 10% ó 12% 1 200 1 200 1 400 1 270
- Remolque con frenos * (con más carga en el límite de la MMA) 1 450 1 450 1 650 1 520
- Remolque sin frenos 670 - 665 - 660 670 - 665 680 - 675 690 - 685
- Peso recomendado en la lanza 58 - 58 - 50 60 76 61
* La masa del remolque con frenos se puede, en el límite de la MTMA, aumentar en la medida que re ducimos por igual la MMA del
vehículo que remolca; atención, el remolcado con un vehículo que remolca poco cargado puede degradar s u agarre en la carretera.

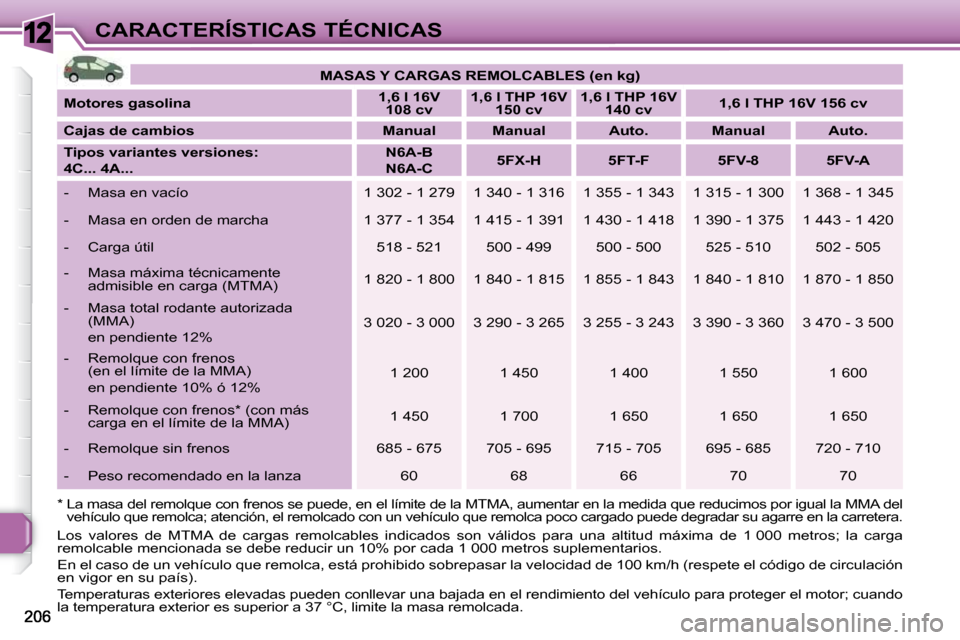

Page 224 of 329
12CARACTERÍSTICAS TÉCNICAS
MASAS Y CARGAS REMOLCABLES (en kg)
Motores gasolina
1,6 l 16V
108 cv
1,6 l THP 16V
150 cv
1,6 l THP 16V
140 cv
1,6 l THP 16V 156 cv
Cajas de cambios Manual Manual Auto. Manual Auto.
Tipos variantes versiones:
4C... 4A...
N6A-B
N6A-C
5FX-H 5FT-F 5FV-8 5FV-A
- Masa en vacío 1 302 - 1 279 1 340 - 1 316 1 355 - 1 343 1 315 - 1 300 1 368 - 1 345
- Masa en orden de marcha 1 377 - 1 354 1 415 - 1 391 1 430 - 1 418 1 390 - 1 375 1 443 - 1 420
- Carga útil 518 - 521 500 - 499 500 - 500 525 - 510 502 - 505
- Masa máxima técnicamente admisible en carga (MTMA) 1 820 - 1 800 1 840 - 1 815 1 855 - 1 843 1
840 - 1 810 1 870 - 1 850
- Masa total rodante autorizada (MMA)
en pendiente 12% 3 020 - 3 000 3 290 - 3 265 3 255 - 3 243 3
390 - 3 360 3 470 - 3 500
- Remolque con frenos (en el límite de la MMA)
en pendiente 10% ó 12% 1 200 1 450 1 400 1 550 1 600
- Remolque con frenos * (con más carga en el límite de la MMA) 1 450 1 700 1 650 1 650 1 650
- Remolque sin frenos 685 - 675 705 - 695 715 - 705 695 - 685 720 - 710
- Peso recomendado en la lanza 60 68 66 70 70
Los valores de MTMA de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga
remolcable mencionada se debe reducir un 10% por cada 1 000 met ros suplementarios.
En el caso de un vehículo que remolca, está prohibido sobrepasa r la velocidad de 100 km/h (respete el código de circulación
en vigor en su país).
Temperaturas exteriores elevadas pueden conllevar una bajada en el rendimiento del vehículo para proteger el motor; cuando
la temperatura exterior es superior a 37 °C, limite la masa remolcada.
* La masa del remolque con frenos se puede, en e
l límite de la MTMA, aumentar en la medida que redu cimos por igual la MMA del
vehículo que remolca; atención, el remolcado con un vehículo que remolca poco cargado puede degradar s u agarre en la carretera.

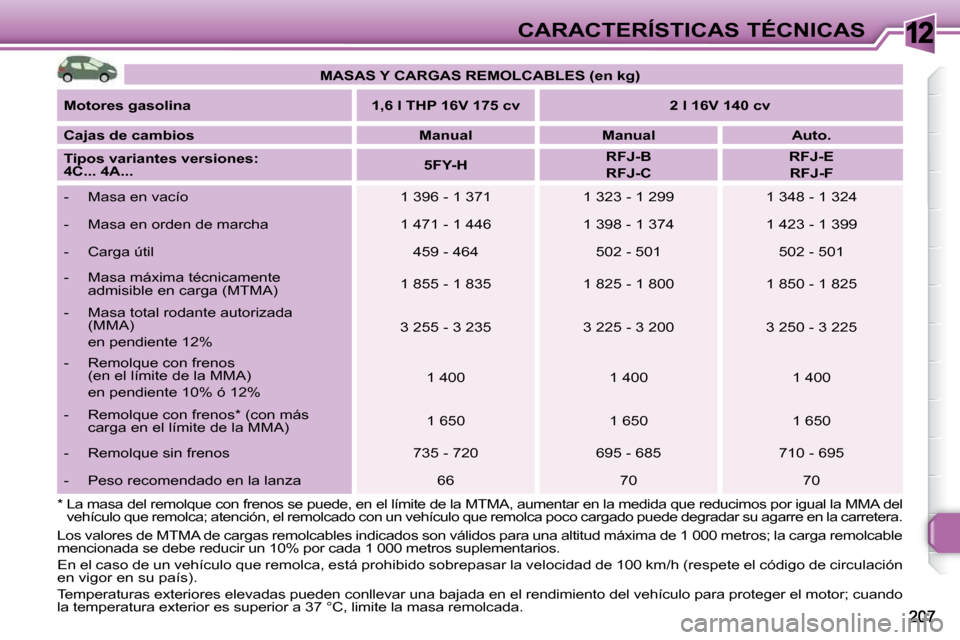

Page 225 of 329
12CARACTERÍSTICAS TÉCNICAS
MASAS Y CARGAS REMOLCABLES (en kg)
Motores gasolina 1,6 l THP 16V 175 cv 2 l 16V 140 cv
Cajas de cambios Manual Manual Auto.
Tipos variantes versiones:
4C... 4A...
5FY-H
RFJ-B
RFJ-C
RFJ-E
RFJ-F
- Masa en vacío 1 396 - 1 371 1 323 - 1 299 1 348 - 1 324
- Masa en orden de marcha 1 471 - 1 446 1 398 - 1 374 1 423 - 1 399
- Carga útil 459 - 464 502 - 501 502 - 501
- Masa máxima técnicamente admisible en carga (MTMA) 1 855 - 1 835 1 825 - 1 800 1 850 - 1 825
- Masa total rodante autorizada (MMA)
en pendiente 12% 3 255 - 3 235 3 225 - 3 200 3 250 - 3 225
- Remolque con frenos (en el límite de la MMA)
en pendiente 10% ó 12% 1 400 1 400 1 400
- Remolque con frenos * (con más carga en el límite de la MMA) 1 650 1 650 1 650
- Remolque sin frenos 735 - 720 695 - 685 710 - 695
- Peso recomendado en la lanza 66 70 70
Los valores de MTMA de cargas remolcables indicado s son válidos para una altitud máxima de 1 000 metros; la carga remolcable
mencionada se debe reducir un 10% por cada 1 000 me tros suplementarios.
En el caso de un vehículo que remolca, está prohibido sobrepasa r la velocidad de 100 km/h (respete el código de circulación
en vigor en su país).
Temperaturas exteriores elevadas pueden conllevar una bajada en el rendimiento del vehículo para proteger el motor; cuando
la temperatura exterior es superior a 37 °C, limite la masa remolcada.
* La masa del remolque con frenos se puede, en e
l límite de la MTMA, aumentar en la medida que redu cimos por igual la MMA del
vehículo que remolca; atención, el remolcado con un vehículo que remolca poco cargado puede degradar s u agarre en la carretera.

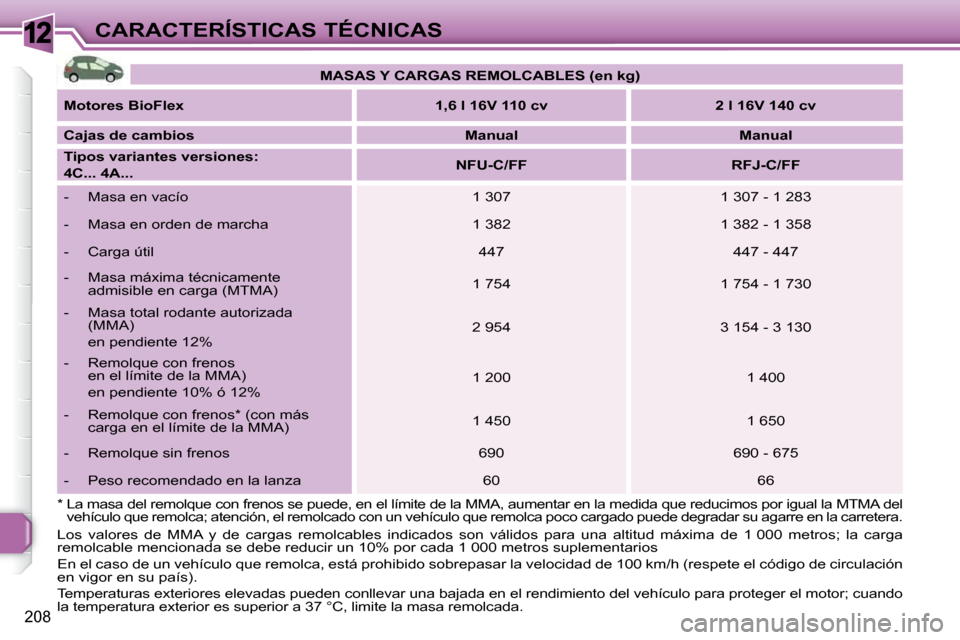

Page 226 of 329
12
208
CARACTERÍSTICAS TÉCNICAS
* La masa del remolque con frenos se puede, en e l límite de la MMA, aumentar en la medida que reduc imos por igual la MTMA del
vehículo que remolca; atención, el remolcado con un vehículo que remolca poco cargado puede degradar s u agarre en la carretera.
MASAS Y CARGAS REMOLCABLES (en kg)
Motores BioFlex 1,6 l 16V 110 cv 2 l 16V 140 cv
Cajas de cambios
Manual Manual
Tipos variantes versiones:
4C... 4A...
NFU-C/FF RFJ-C/FF
- Masa en vacío 1 307 1 307 - 1 283
- Masa en orden de marcha 1 382 1 382 - 1 358
- Carga útil 447 447 - 447
- Masa máxima técnicamente admisible en carga (MTMA) 1 754 1 754 - 1 730
- Masa total rodante autorizada (MMA)
en pendiente 12% 2 954 3 154 - 3 130
- Remolque con frenos en el límite de la MMA)
en pendiente 10% ó 12% 1 200 1 400
- Remolque con frenos * (con más carga en el límite de la MMA) 1 450 1 650
- Remolque sin frenos 690 690 - 675
- Peso recomendado en la lanza 60 66
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga
remolcable mencionada se debe reducir un 10% por cada 1 000 met ros suplementarios
En el caso de un vehículo que remolca, está prohibido sobrepasa r la velocidad de 100 km/h (respete el código de circulación
en vigor en su país).
Temperaturas exteriores elevadas pueden conllevar una bajada en el rendimiento del vehículo para proteger el motor; cuando
la temperatura exterior es superior a 37 °C, limite la masa remolcada.

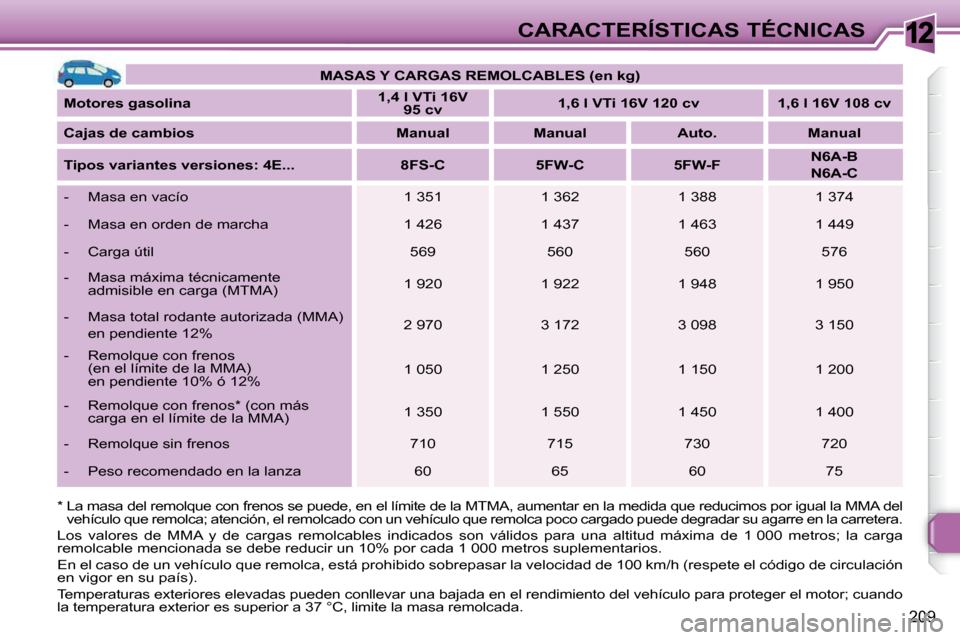

Page 227 of 329
12
209
CARACTERÍSTICAS TÉCNICAS
MASAS Y CARGAS REMOLCABLES (en kg)
Motores gasolina
1,4 l VTi 16V
95 cv
1,6 l VTi 16V 120 cv 1,6 l 16V 108 cv
Cajas de cambios Manual Manual Auto. Manual
Tipos variantes versiones: 4E... 8FS-C 5FW-C 5FW-F
N6A-B
N6A-C
- Masa en vacío 1 351 1 362 1 388 1 374
- Masa en orden de marcha 1 426 1 437 1 463 1 449
- Carga útil 569 560 560 576
- Masa máxima técnicamente admisible en carga (MTMA) 1 920 1 922 1 948 1 950
- Masa total rodante autorizada (MMA)
en pendiente 12% 2 970 3 172 3 098 3 150
- Remolque con frenos (en el límite de la MMA)
en pendiente 10% ó 12% 1 050 1 250 1 150 1 200
- Remolque con frenos * (con más carga en el límite de la MMA) 1 350 1 550 1 450 1 400
- Remolque sin frenos 710 715 730 720
- Peso recomendado en la lanza 60 65 60 75
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga
remolcable mencionada se debe reducir un 10% por cada 1 000 met ros suplementarios.
En el caso de un vehículo que remolca, está prohibido sobrepasa r la velocidad de 100 km/h (respete el código de circulación
en vigor en su país).
Temperaturas exteriores elevadas pueden conllevar una bajada en el rendimiento del vehículo para proteger el motor; cuando
la temperatura exterior es superior a 37 °C, limite la masa remolcada.
* La masa del remolque con frenos se puede, en e
l límite de la MTMA, aumentar en la medida que redu cimos por igual la MMA del
vehículo que remolca; atención, el remolcado con un vehículo que remolca poco cargado puede degradar s u agarre en la carretera.

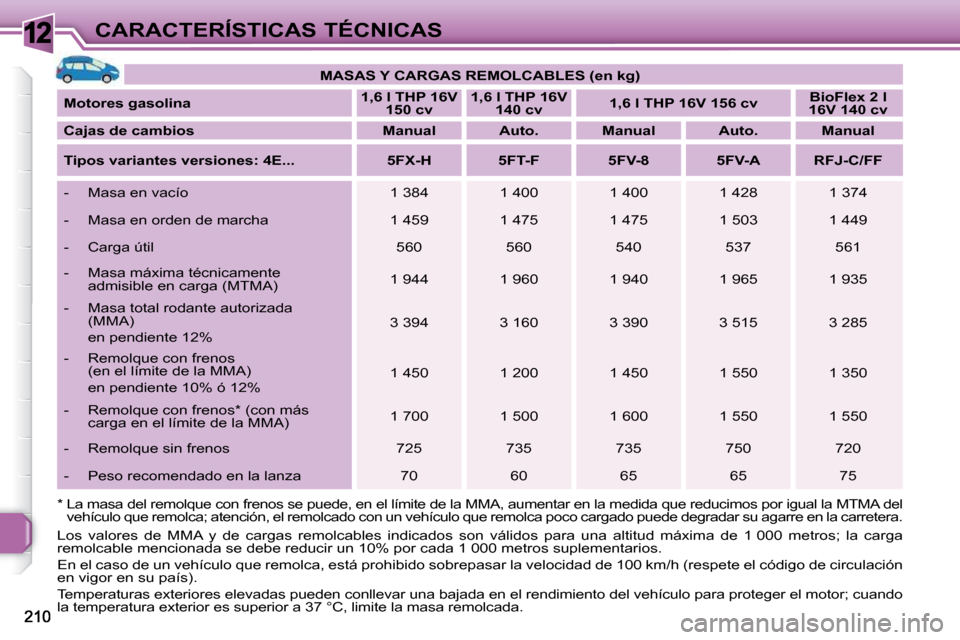

Page 228 of 329
12CARACTERÍSTICAS TÉCNICAS
MASAS Y CARGAS REMOLCABLES (en kg)
Motores gasolina
1,6 l THP 16V
150 cv
1,6 l THP 16V
140 cv
1,6 l THP 16V 156 cv
BioFlex 2 l
16V 140 cv
Cajas de cambios Manual Auto. Manual Auto. Manual
Tipos variantes versiones: 4E... 5FX-H 5FT-F 5FV-8 5FV-A RFJ-C/FF
- Masa en vacío 1 384 1 400 1 400 1 428 1 374
- Masa en orden de marcha 1 459 1 475 1 475 1 503 1 449
- Carga útil 560 560 540 537 561
- Masa máxima técnicamente admisible en carga (MTMA) 1 944 1 960 1 940 1 965 1 935
- Masa total rodante autorizada (MMA)
en pendiente 12% 3 394 3 160 3 390 3 515 3 285
- Remolque con frenos (en el límite de la MMA)
en pendiente 10% ó 12% 1 450 1 200 1 450 1 550 1 350
- Remolque con frenos * (con más carga en el límite de la MMA) 1 700 1 500 1 600 1 550 1 550
- Remolque sin frenos 725 735 735 750 720
- Peso recomendado en la lanza 70 60 65 65 75
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga
remolcable mencionada se debe reducir un 10% por cada 1 000 met ros suplementarios.
En el caso de un vehículo que remolca, está prohibido sobrepasa r la velocidad de 100 km/h (respete el código de circulación
en vigor en su país).
Temperaturas exteriores elevadas pueden conllevar una bajada en el rendimiento del vehículo para proteger el motor; cuando
la temperatura exterior es superior a 37 °C, limite la masa remolcada.
* La masa del remolque con frenos se puede, en e
l límite de la MMA, aumentar en la medida que reduc imos por igual la MTMA del
vehículo que remolca; atención, el remolcado con un vehículo que remolca poco cargado puede degradar s u agarre en la carretera.

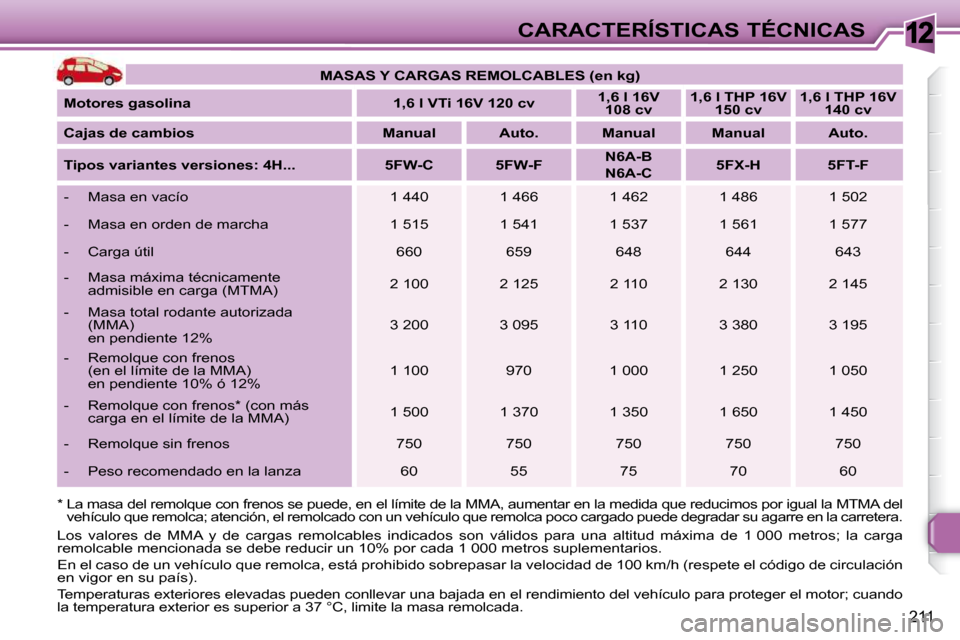

Page 229 of 329
12
211
CARACTERÍSTICAS TÉCNICAS
MASAS Y CARGAS REMOLCABLES (en kg)
Motores gasolina 1,6 l VTi 16V 120 cv
1,6 l 16V
108 cv
1,6 l THP 16V
150 cv
1,6 l THP 16V
140 cv
Cajas de cambios Manual Auto. Manual Manual Auto.
Tipos variantes versiones: 4H... 5FW-C 5FW-F
N6A-B
N6A-C
5FX-H 5FT-F
- Masa en vacío 1 440 1 466 1 462 1 486 1 502
- Masa en orden de marcha 1 515 1 541 1 537 1 561 1 577
- Carga útil 660 659 648 644 643
- Masa máxima técnicamente admisible en carga (MTMA) 2 100 2 125 2 110 2 130 2 145
- Masa total rodante autorizada (MMA)
en pendiente 12% 3 200 3 095 3 110 3 380 3 195
- Remolque con frenos (en el límite de la MMA)
en pendiente 10% ó 12% 1 100 970 1 000 1 250 1 050
- Remolque con frenos * (con más carga en el límite de la MMA) 1 500 1 370 1 350 1 650 1 450
- Remolque sin frenos 750 750 750 750 750
- Peso recomendado en la lanza 60 55 75 70 60
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga
remolcable mencionada se debe reducir un 10% por cada 1 000 met ros suplementarios.
En el caso de un vehículo que remolca, está prohibido sobrepasa r la velocidad de 100 km/h (respete el código de circulación
en vigor en su país).
Temperaturas exteriores elevadas pueden conllevar una bajada en el rendimiento del vehículo para proteger el motor; cuando
la temperatura exterior es superior a 37 °C, limite la masa remolcada.
* La masa del remolque con frenos se puede, en e
l límite de la MMA, aumentar en la medida que reduc imos por igual la MTMA del
vehículo que remolca; atención, el remolcado con un vehículo que remolca poco cargado puede degradar s u agarre en la carretera.
Page 230 of 329
12
212
CARACTERÍSTICAS TÉCNICAS
Los valores de MMA y de cargas remolcables indicados son válidos para una altitud máxima de 1 000 metros; la carga
remolcable mencionada se debe reducir un 10% por cada 1 000 met ros suplementarios.
En el caso de un vehículo que remolca, está prohibido sobrepasa r la velocidad de 100 km/h (respete el código de circulación
en vigor en su país).
Temperaturas exteriores elevadas pueden conllevar una bajada en el rendimiento del vehículo para proteger el motor; cuando
la temperatura exterior es superior a 37 °C, limite la masa remolcada.

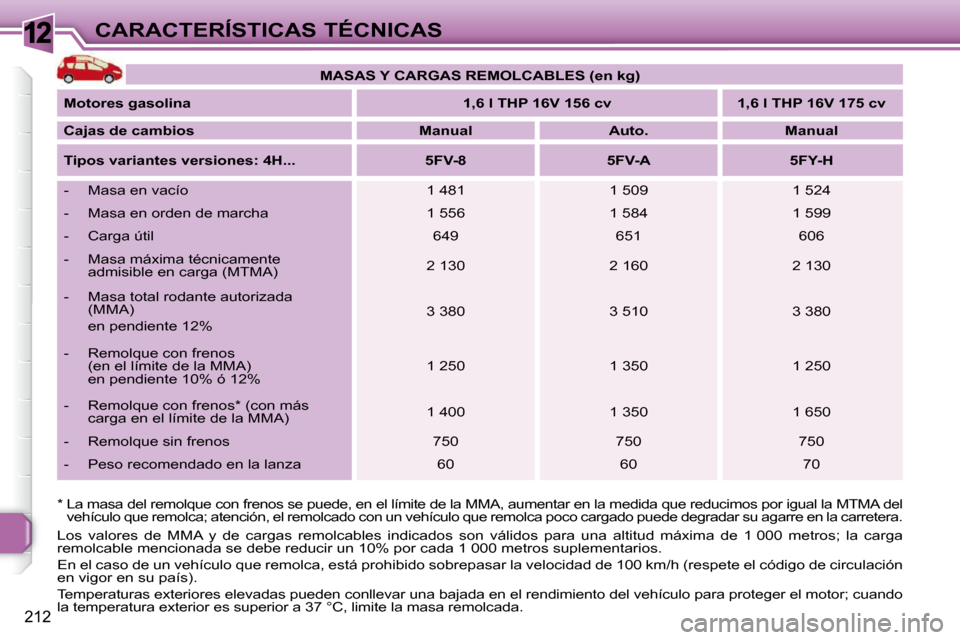

MASAS Y CARGAS REMOLCABLES (en kg)
Motores gasolina
1,6 l THP 16V 156 cv 1,6 l THP 16V 175 cv
Cajas de cambios Manual Auto. Manual
Tipos variantes versiones: 4H... 5FV-8 5FV-A 5FY-H
- Masa en vacío 1 481 1 509 1 524
- Masa en orden de marcha 1 556 1 584 1 599
- Carga útil 649 651 606
- Masa máxima técnicamente admisible en carga (MTMA) 2 130 2 160 2 130
- Masa total rodante autorizada (MMA)
en pendiente 12% 3 380 3 510 3 380
- Remolque con frenos (en el límite de la MMA)
en pendiente 10% ó 12% 1 250 1 350 1 250
- Remolque con frenos * (con más carga en el límite de la MMA) 1 400 1 350 1 650
- Remolque sin frenos 750 750 750
- Peso recomendado en la lanza 60 60 70
* La masa del remolque con frenos se puede, en e l límite de la MMA, aumentar en la medida que reduc imos por igual la MTMA del
vehículo que remolca; atención, el remolcado con un vehículo que remolca poco cargado puede degradar s u agarre en la carretera.
