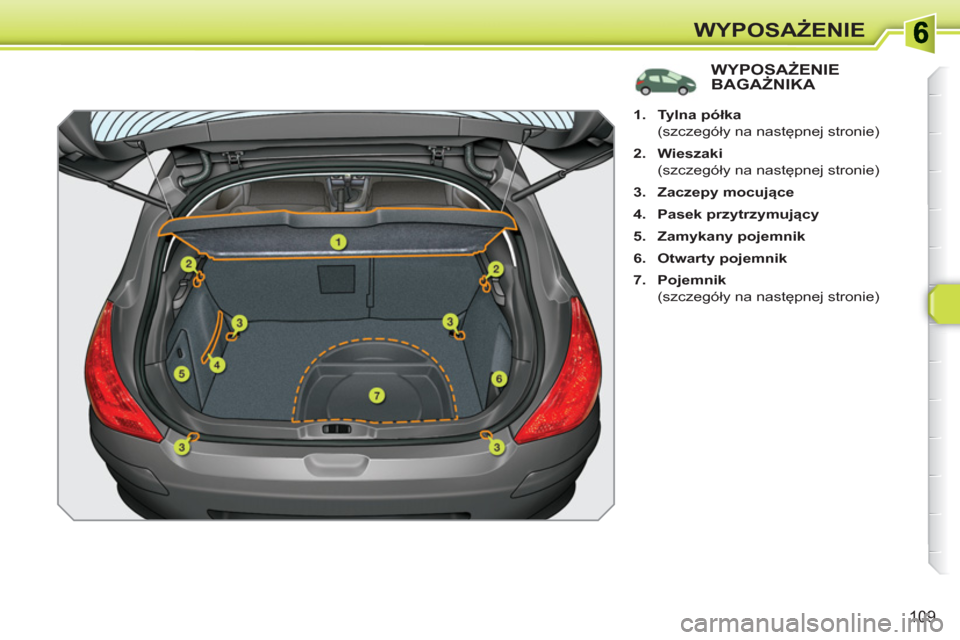

Page 111 of 336
109
WYPOSAŻENIE
WYPOSAŻENIE BAGAŻNIKA
1.
Tylna półka
(szczegóły na następnej stronie)
2.
Wieszaki
(szczegóły na następnej stronie)
3.
Zaczepy
mocujące
4.
Pasek przytrzymujący
5.
Zamykany pojemnik
6.
Otwarty pojemnik
7.
Pojemnik
(szczegóły na następnej stronie)

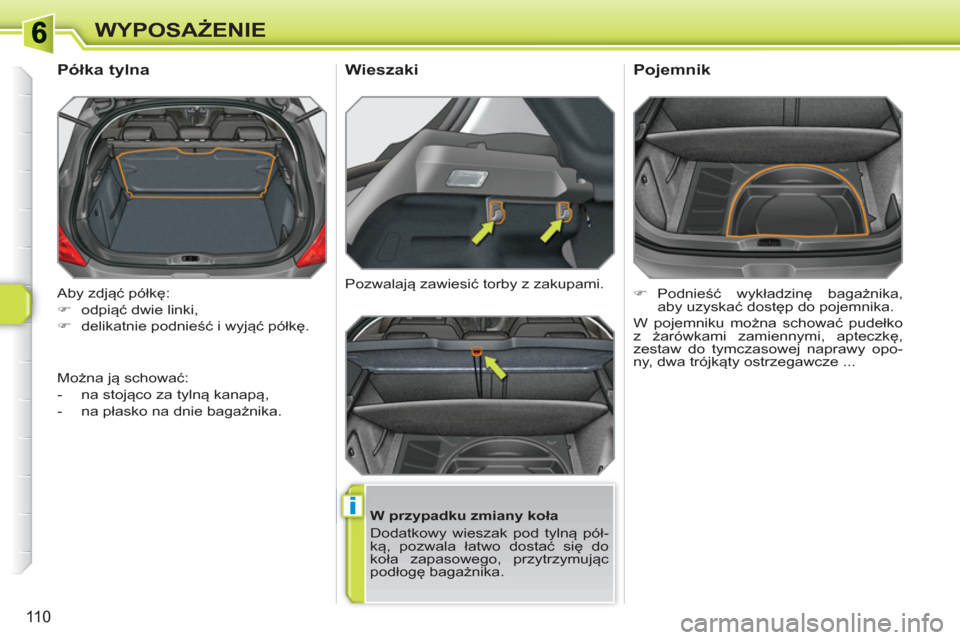

Page 112 of 336
i
110
WYPOSAŻENIE
Aby zdjąć półkę:
)
odpiąć dwie linki,
)
delikatnie podnieść i wyjąć półkę.
Półka tylna
W przypadku zmiany koła
Dodatkowy wieszak pod tylną pół-
ką, pozwala łatwo dostać się do
koła zapasowego, przytrzymując
podłogę bagażnika.
Pozwalają zawiesić torby z zakupami.
Wieszaki
Można ją schować:
- na stojąco za tylną kanapą,
- na płasko na dnie bagażnika.
)
Podnieść wykładzinę bagażnika,
aby uzyskać dostęp do pojemnika.
W pojemniku można schować pudełko
z żarówkami zamiennymi, apteczkę,
zestaw do tymczasowej naprawy opo-
ny, dwa trójkąty ostrzegawcze ...
Pojemnik

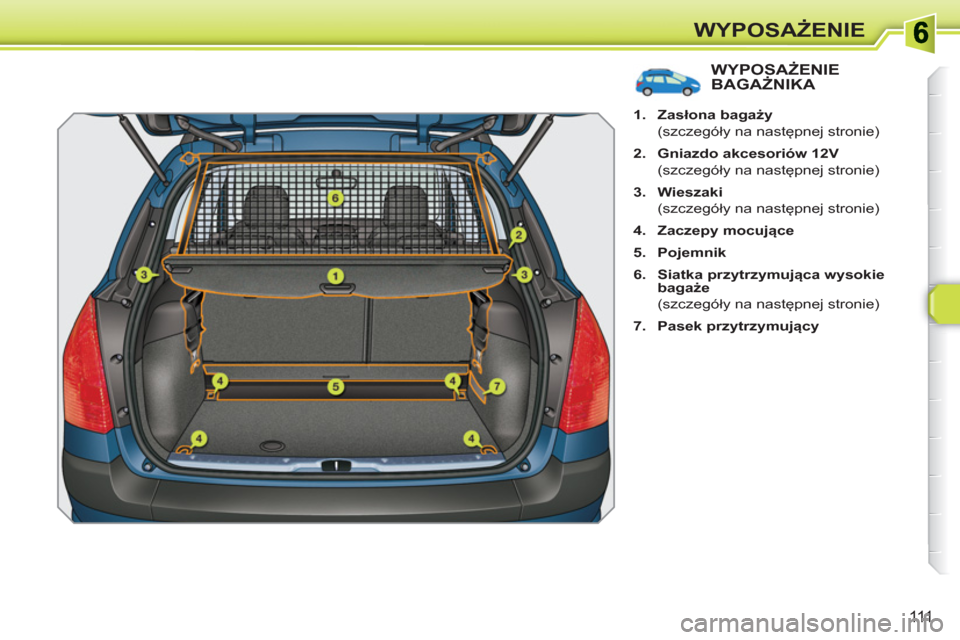

Page 113 of 336
111
WYPOSAŻENIE
WYPOSAŻENIE BAGAŻNIKA
1.
Zasłona bagaży
(szczegóły na następnej stronie)
2.
Gniazdo akcesoriów 12V
(szczegóły na następnej stronie)
3.
Wieszaki
(szczegóły na następnej stronie)
4.
Zaczepy
mocujące
5.
Pojemnik
6.
Siatka przytrzymująca wysokie
bagaże
(szczegóły na następnej stronie)
7.
Pasek przytrzymujący
Page 114 of 336
i
11 2
WYPOSAŻENIE

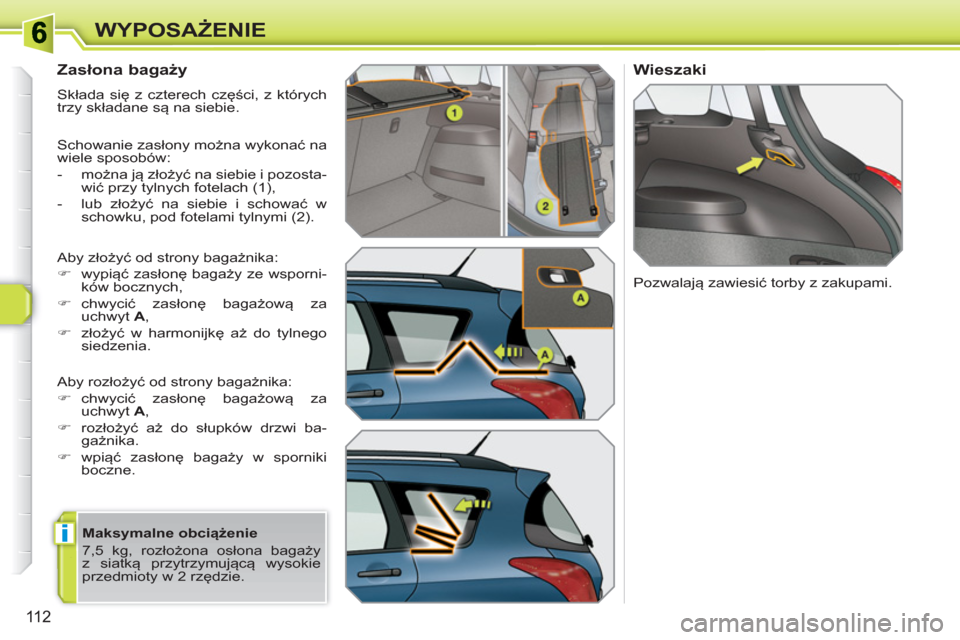

Zasłona bagaży
Składa się z czterech części, z których
trzy składane są na siebie.
Schowanie zasłony można wykonać na
wiele sposobów:
- można ją złożyć na siebie i pozosta-
wić przy tylnych fotelach (1),
- lub złożyć na siebie i schować w
schowku, pod fotelami tylnymi (2).
Aby złożyć od strony bagażnika:
)
wypiąć zasłonę bagaży ze wsporni-
ków bocznych,
)
chwycić zasłonę bagażową za
uchwyt A
,
)
złożyć w harmonijkę aż do tylnego
siedzenia.
Aby rozłożyć od strony bagażnika:
)
chwycić zasłonę bagażową za
uchwyt A
,
)
rozłożyć aż do słupków drzwi ba-
gażnika.
)
wpiąć zasłonę bagaży w sporniki
boczne.
Wieszaki
Maksymalne obciążenie
7,5 kg, rozłożona osłona bagaży
z siatką przytrzymującą wysokie
przedmioty w 2 rzędzie.
Pozwalają zawiesić torby z zakupami.

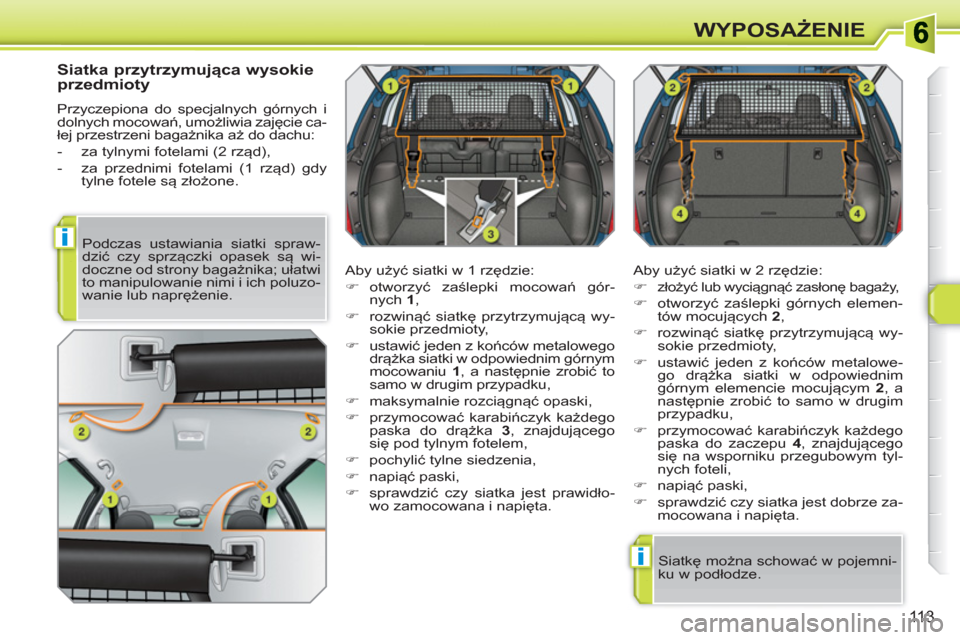

Page 115 of 336
i
i
113
WYPOSAŻENIE
Siatka przytrzymująca wysokie
przedmioty
Przyczepiona do specjalnych górnych i
dolnych mocowań, umożliwia zajęcie ca-
łej przestrzeni bagażnika aż do dachu:
- za tylnymi fotelami (2 rząd),
- za przednimi fotelami (1 rząd) gdy
tylne fotele są złożone.
Aby użyć siatki w 1 rzędzie:
)
otworzyć zaślepki mocowań gór-
nych 1
,
)
rozwinąć siatkę przytrzymującą wy-
sokie przedmioty,
)
ustawić jeden z końców metalowego
drążka siatki w odpowiednim górnym
mocowaniu 1
, a następnie zrobić to
samo w drugim przypadku,
)
maksymalnie rozciągnąć opaski,
)
przymocować karabińczyk każdego
paska do drąż
ka 3
, znajdującego
się pod tylnym fotelem,
)
pochylić tylne siedzenia,
)
napiąć paski,
)
sprawdzić czy siatka jest prawidło-
wo zamocowana i napięta. Aby użyć siatki w 2 rzędzie:
)
złożyć lub wyciągnąć zasłonę bagaży,
)
otworzyć zaślepki górnych elemen-
tów mocujących 2
,
)
rozwinąć siatkę przytrzymującą wy-
sokie przedmioty,
)
ustawić jeden z końców metalowe-
go drążka siatki w odpowiednim
górnym elemencie mocującym 2
, a
następnie zrobić to samo w drugim
przypadku,
)
przymocować karabińczyk każdego
paska do zaczepu 4
, znajdującego
się na wsporniku przegubowym tyl-
nych foteli,
)
napiąć paski ,
)
sprawdzić czy siatka jest dobrze za-
mocowana i napięta. Podczas ustawiania siatki spraw-
dzić czy sprzączki opasek są wi-
doczne od strony bagażnika; ułatwi
to manipulowanie nimi i ich poluzo-
wanie lub naprężenie.
Siatkę można schować
w pojemni-
ku w podłodze.

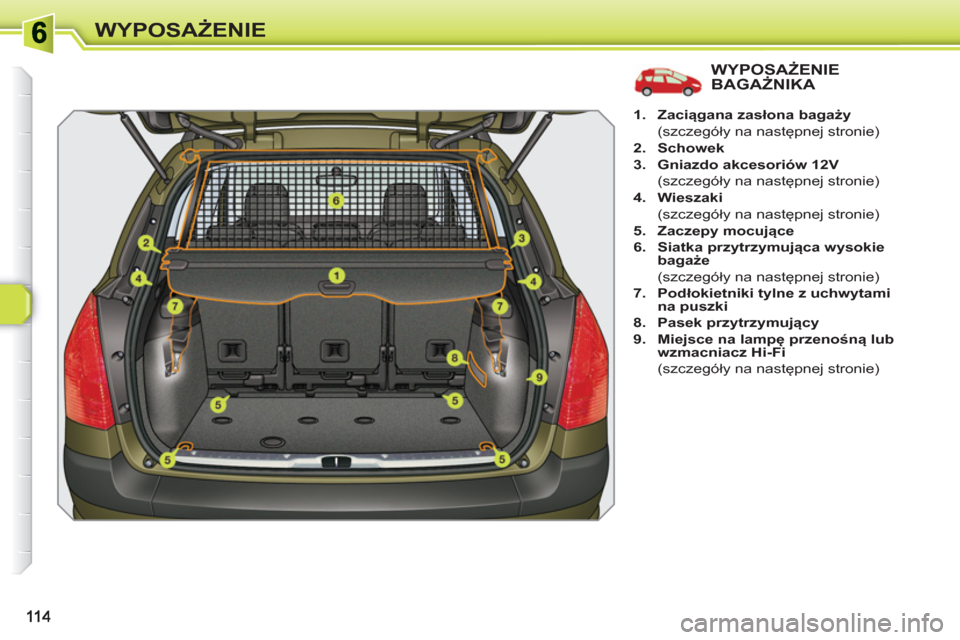

Page 116 of 336
WYPOSAŻENIE
WYPOSAŻENIE BAGAŻNIKA
1.
Zaciągana zasłona bagaży
(szczegóły na następnej stronie)
2.
Schowek
3.
Gniazdo akcesoriów 12V
(szczegóły na następnej stronie)
4.
Wieszaki
(szczegóły na następnej stronie)
5.
Zaczepy
mocujące
6.
Siatka przytrzymująca wysokie
bagaże
(szczegóły na następnej stronie)
7.
Podłokietniki tylne z uchwytami
na puszki
8.
Pasek przytrzymujący
9.
Miejsce na lampę przenośną lub
wzmacniacz Hi-Fi
(szczegóły na następnej stronie)

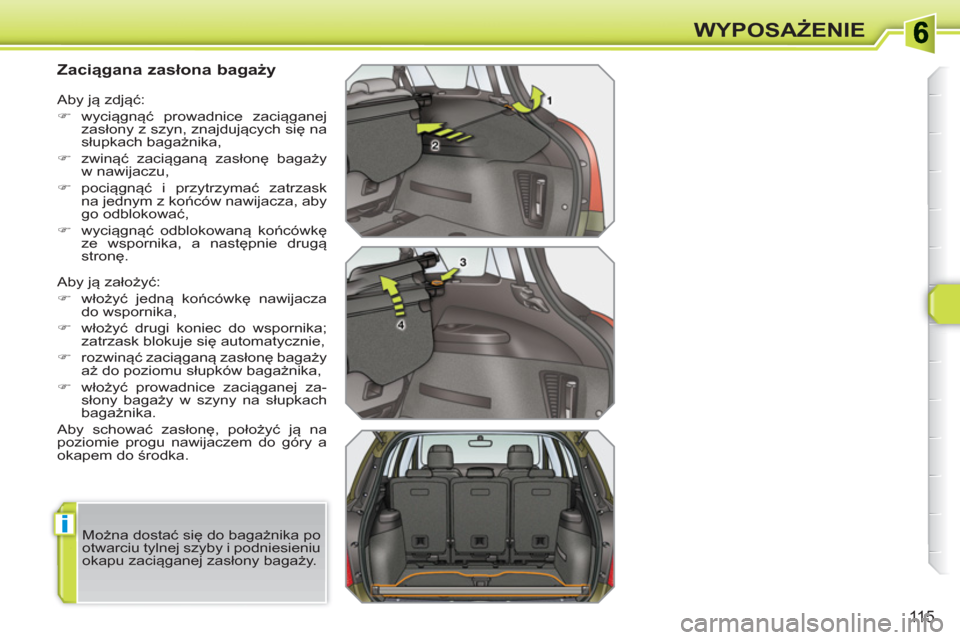

Page 117 of 336
i
115
WYPOSAŻENIE
Zaciągana zasłona bagaży
Aby ją założyć:
)
włożyć jedną końcówkę nawijacza
do wspornika,
)
włożyć drugi koniec do wspornika;
zatrzask blokuje się automatycznie,
)
rozwinąć zaciąganą zasłonę bagaży
aż do poziomu słupków bagażnika,
)
włożyć prowadnice zaciąganej za-
słony bagaży w szyny na słupkach
bagażnika.
Aby schować zasłonę, położyć ją na
poziomie progu nawijaczem do góry a
okapem do środka.
Aby ją zdjąć:
)
wyciągnąć prowadnice zaciąganej
zasłony z szyn, znajdujących się na
słupkach bagażnika,
)
zwinąć zaciąganą zasłonę bagaży
w nawijaczu,
)
pociągnąć i przytrzymać zatrzask
na jednym z końców nawijacza, aby
go odblokować,
)
wyciągnąć odblokowaną końcówkę
ze wspornika, a następnie drugą
stronę.
Można dostać się do bagażnika po
otwarciu tylnej szyby i podniesieniu
okapu zaciąganej zasłony bagaży.

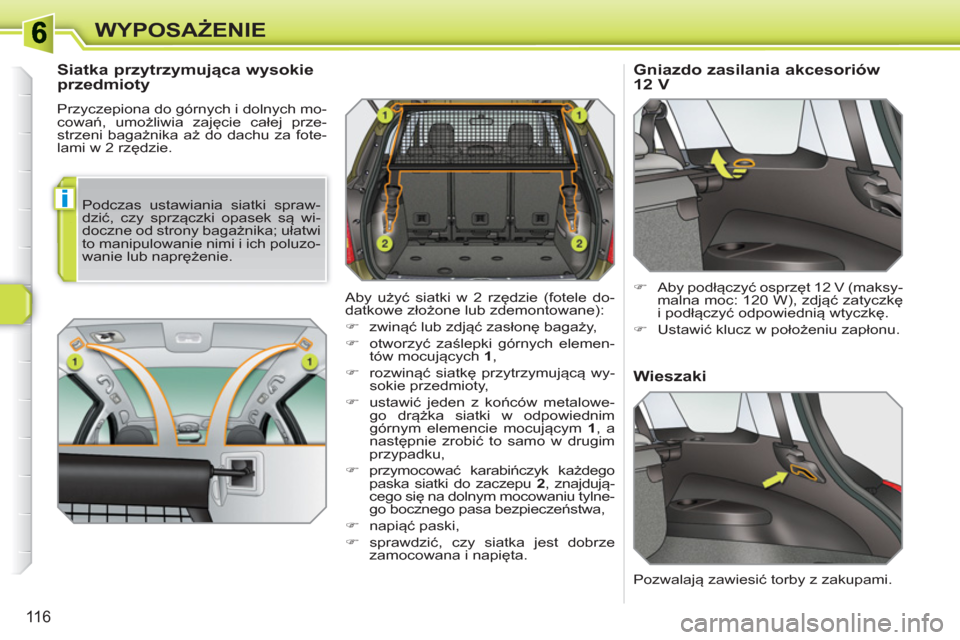

Page 118 of 336
i
116
WYPOSAŻENIE
Siatka przytrzymująca wysokie
przedmioty
Przyczepiona do górnych i dolnych mo-
cowań, umożliwia zajęcie całej prze-
strzeni bagażnika aż do dachu za fote-
lami w 2 rzędzie.
Gniazdo zasilania akcesoriów
12 V
)
Aby podłączyć osprzęt 12 V (maksy-
malna moc: 120 W), zdjąć zatyczkę
i podłączyć odpowiednią wtyczkę.
)
Ustawić klucz w położeniu zapłonu.
Aby użyć siatki w 2 rzędzie (fotele do-
datkowe złożone lub zdemontowane):
)
zwinąć lub zdjąć zasłonę bagaży,
)
otworzyć zaślepki górnych elemen-
tów mocujących 1
,
)
rozwinąć siatkę przytrzymującą wy-
sokie przedmioty,
)
ustawić jeden z końców metalowe-
go drążka siatki w odpowiednim
górnym elemencie mocującym 1
, a
nast
ępnie zrobić to samo w drugim
przypadku,
)
przymocować karabińczyk każdego
paska siatki do zaczepu 2
, znajdują-
cego się na dolnym mocowaniu tylne-
go bocznego pasa bezpieczeństwa,
)
napiąć paski,
)
sprawdzić, czy siatka jest dobrze
zamocowana i napięta.
Wieszaki
Podczas ustawiania siatki spraw-
dzić, czy sprzączki opasek są wi-
doczne od strony bagażnika; ułatwi
to manipulowanie nimi i ich poluzo-
wanie lub naprężenie.
Pozwalają zawiesić torby z zakupami.
Page 119 of 336
!i
11 7
WYPOSAŻENIE

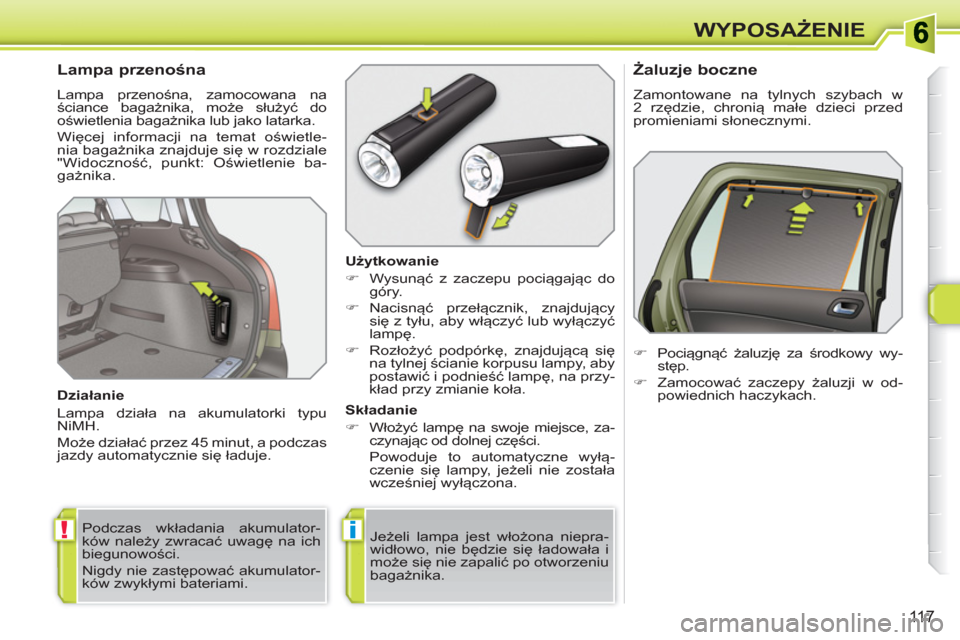

Lampa przenośna
Lampa przenośna, zamocowana na
ściance bagażnika, może służyć do
oświetlenia bagażnika lub jako latarka.
Więcej informacji na temat oświetle-
nia bagażnika znajduje się w rozdziale
"Widoczność, punkt: Oświetlenie ba-
gażnika.
Działanie
Lampa działa na akumulatorki typu
NiMH.
Może działać przez 45 minut, a podczas
jazdy automatycznie się ładuje.
Użytkowanie
)
Wysunąć z zaczepu pociągając do
góry.
)
Nacisnąć przełącznik, znajdujący
się z tyłu, aby włączyć lub wyłączyć
lampę.
)
Rozłożyć podpórkę, znajdującą się
na tylnej ścianie korpusu lampy, aby
postawić i podnieść lampę, na przy-
kład przy zmianie koła.
Składanie
)
Włożyć lampę na swoje miejsce, za-
czynając od dolnej części.
Powoduje to automatyczne wyłą-
czenie się lampy, jeżeli nie została
wcześniej wyłączona.
Żaluzje boczne
Zamontowane na tylnych szybach w
2 rzędzie, chronią małe dzieci przed
promieniami słonecznymi.
)
Pociągnąć żaluzję za środkowy wy-
stęp.
)
Zamocować zaczepy żaluzji w od-
powiednich haczykach.
Podczas wkładania akumulator-
ków należy zwracać uwagę na ich
biegunowości.
Nigdy nie zastępować akumulator-
ków zwykłymi bateriami. Jeżeli lampa jest włożona niepra-
widłowo, nie będzie się ładowała i
może się nie zapalić po otworzeniu
bagażnika.

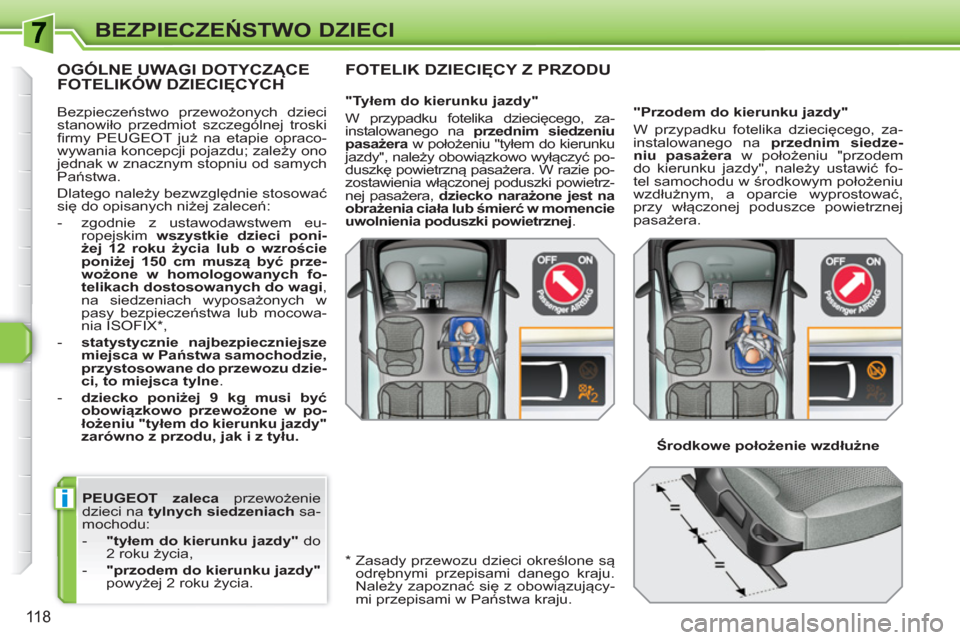

Page 120 of 336
i
118
BEZPIECZEŃSTWO DZIECI
PEUGEOT
zaleca
przewożenie
dzieci na tylnych siedzeniach
sa-
mochodu:
- "tyłem do kierunku jazdy"
do
2 roku życia,
- "przodem do kierunku jazdy"
powyżej 2 roku życia.
OGÓLNE UWAGI DOTYCZĄCEFOTELIKÓW DZIECIĘCYCHĄFOTELIK DZIECIĘCY Z PRZODU
"Przodem do kierunku jazdy"
W przypadku fotelika dziecięcego, za-
instalowanego na przednim siedze-
niu pasażera
w położeniu "przodem
do kierunku jazdy", należy ustawić fo-
tel samochodu w środkowym położeniu
wzdłużnym, a oparcie wyprostować,
przy włączonej poduszce powietrznej
pasażera.
"Tyłem do kierunku jazdy"
W przypadku fotelika dziecięcego, za-
instalowanego na przednim siedzeniu
pasażera
w położeniu "tyłem do kierunku
jazdy", należy obowiązkowo wyłączyć po-
duszkę powietrzną pasażera. W razie po-
zostawienia włączonej poduszki powietrz-
nej pasażera, dziecko narażone jest na
obrażenia ciała lub śmierć w momencie
uwolnienia poduszki powietrznej
.
*
Zasady przewozu dzieci określone są
odrębnymi przepisami danego kraju.
Należy zapoznać się z obowiązujący-
mi przepisami w Państwa kraju. Bezpieczeństwo przewożonych dzieci
stanowiło przedmiot szczególnej troski
firmy PEUGEOT już na etapie opraco-
wywania koncepcji pojazdu; zależy ono
jednak w znacznym stopniu od samych
Państwa.
Dlatego należy bezwzględnie stosować
się do opisanych niżej zaleceń:
- zgodnie z ustawodawstwem eu-
ropejskim wszystkie dzieci poni-
żej 12 roku życia lub o wzroście
poniżej 150 cm muszą być prze-
wożone w homologowanych fo-
telikach dostosowanych do wagi
,
na siedzeniach wyposażonych w
pasy bezpieczeństwa lub mocowa-
nia ISOFIX * ,
- statystycznie najbezpieczniejsze
miejsca w Państwa samochodzie,
przystosowane do przewozu dzie-
ci, to miejsca tylne
.
-
dziecko poniżej 9 kg musi być
obowiązkowo przewożone w po-
łożeniu "tyłem do kierunku jazdy"
zarówno z przodu, jak i z tyłu.
Środkowe położenie wzdłużne
