Peugeot 308 SW BL 2010.5 Instrukcja Obsługi (in Polish)
Manufacturer: PEUGEOT, Model Year: 2010.5, Model line: 308 SW BL, Model: Peugeot 308 SW BL 2010.5Pages: 336, PDF Size: 21.65 MB
Page 71 of 336
ii
i

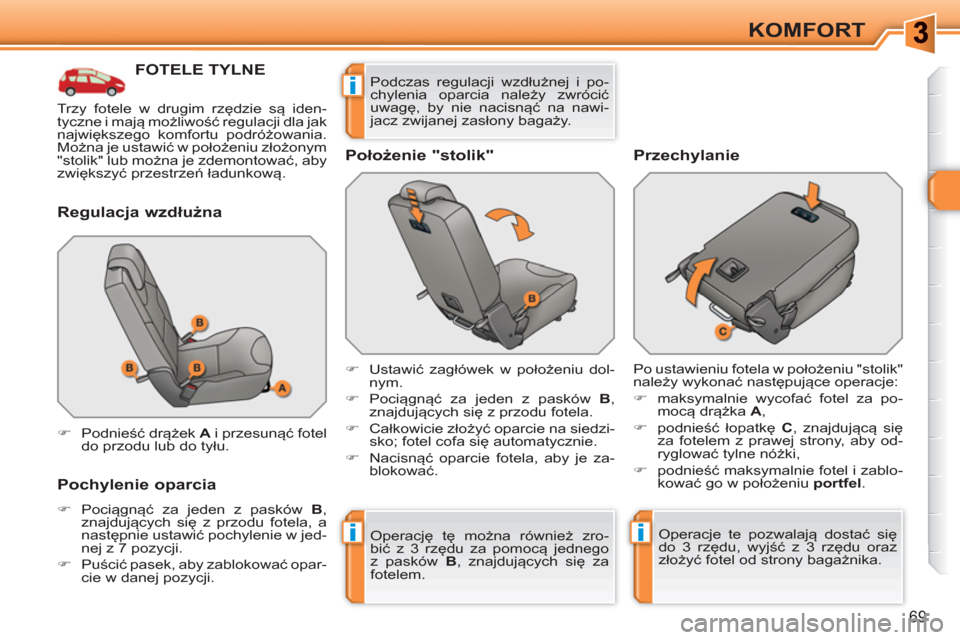

69
KOMFORT
FOTELE TYLNE
Regulacja wzdłużna
Pochylenie oparcia
)
Pociągnąć za jeden z pasków B
,
znajdujących się z przodu fotela, a
następnie ustawić pochylenie w jed-
nej z 7 pozycji.
)
Puścić pasek, aby zablokować opar-
cie w danej pozycji.
Położenie "stolik"
)
Podnieść drążek A
i przesunąć fotel
do przodu lub do tyłu.
)
Ustawić zagłówek w położeniu dol-
nym.
)
Pociągnąć za jeden z pasków B
,
znajdujących się z przodu fotela.
)
Całkowicie złożyć oparcie na siedzi-
sko; fotel cofa się automatycznie.
)
Nacisnąć oparcie fotela, aby je za-
blokować.
Przechylanie
Po ustawieniu fotela w położeniu "stolik"
należy wykonać następujące operacje:
)
maksymalnie wycofać fotel za po-
mocą drążka A
,
)
podnieść łopatkę C, znajdującą się
za fotelem z prawej strony, aby od-
ryglować tylne nóżki,
)
podnieść maksymalnie fotel i zablo-
kować go w położeniu portfel.
Operację tę można również zro-
bić z 3 rzędu za pomocą jednego
z pasków B
, znajdujących się za
fotelem. Operacje te pozwalają dostać się
do 3 rzędu, wyjść
z 3 rzędu oraz
złożyć fotel od strony bagażnika. Trzy fotele w drugim rzędzie są iden-
tyczne i mają możliwość regulacji dla jak
największego komfortu podróżowania.
Można je ustawić w położeniu złożonym
"stolik" lub można je zdemontować, aby
zwiększyć przestrzeń ładunkową. Podczas regulacji wzdłużnej i po-
chylenia oparcia należy zwrócić
uwagę, by nie nacisnąć na nawi-
jacz zwijanej zasłony bagaży.
Page 72 of 336
!

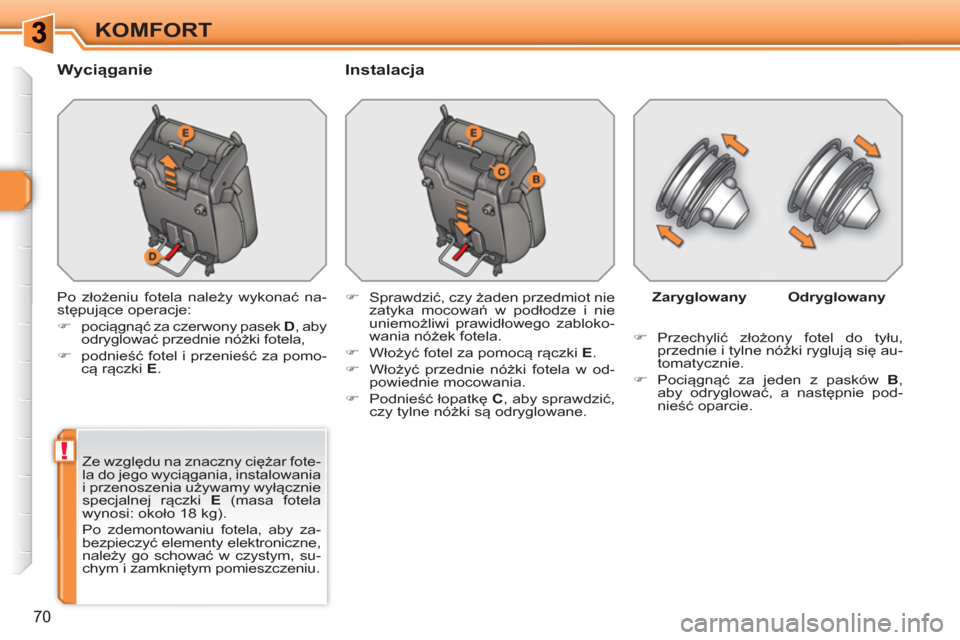

70
KOMFORT
Wyciąganie
Instalacja
Po złożeniu fotela należy wykonać na-
stępujące operacje:
)
pociągnąć za czerwony pasek D
, aby
odryglować przednie nóżki fotela,
)
podnieść fotel i przenieść za pomo-
cą rączki E
.
Ze względu na znaczny ciężar fote-
la do jego wyciągania, instalowania
i przenoszenia używamy wyłącznie
specjalnej rączki E (masa fotela
wynosi: około 18 kg).
Po zdemontowaniu fotela, aby za-
bezpieczyć elementy elektroniczne,
należy go schować w czystym, su-
chym i zamkniętym pomieszczeniu. Zaryglowany
Odryglowany
)
Przechylić złożony fotel do tyłu,
przednie i tylne nóżki ryglują się
au-
tomatycznie.
)
Pociągnąć za jeden z pasków B
,
aby odryglować, a następnie pod-
nieść oparcie.
)
Sprawdzić, czy żaden przedmiot nie
zatyka mocowań w podłodze i nie
uniemożliwi prawidłowego zabloko-
wania nóżek fotela.
)
Włożyć fotel za pomocą rączki E
.
)
Włożyć przednie nóżki fotela w od-
powiednie mocowania.
)
Podnieść łopatkę C
, aby sprawdzić,
czy tylne nóżki są odryglowane.
Page 73 of 336
!

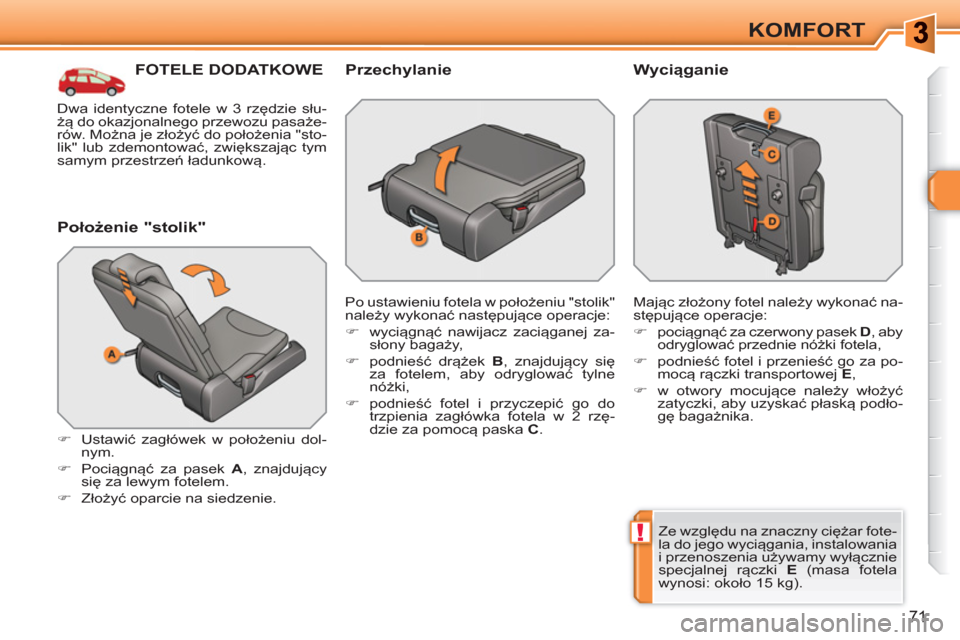

71
KOMFORT
FOTELE DODATKOWE
Położenie "stolik"
)
Ustawić zagłówek w położeniu dol-
nym.
)
Pociągnąć za pasek A
, znajdujący
się za lewym fotelem.
)
Złożyć oparcie na siedzenie.
Przechylanie
Po ustawieniu fotela w położeniu "stolik"
należy wykonać następujące operacje:
)
wyciągnąć nawijacz zaciąganej za-
słony bagaży,
)
podnieść drążek B
, znajdujący się
za fotelem, aby odryglować tylne
nóżki,
)
podnieść fotel i przyczepić go do
trzpienia zagłówka fotela w 2 rzę-
dzie za pomocą paska C
.
Wyciąganie
Mając złożony fotel należy wykonać na-
stępujące operacje:
)
pociągnąć za czerwony pasek D
, aby
odryglować przednie nóżki fotela,
)
podnieść fotel i przenieść go za po-
mocą rączki transportowej E
,
)
w otwory mocujące należy włożyć
zatyczki, aby uzyskać płaską podło-
gę bagażnika.
Ze względu na znaczny ciężar fote-
la do jego wyciągania, instalowania
i przenoszenia używamy wyłącznie
specjalnej rączki E (masa fotela
wynosi: około 15 kg). Dwa identyczne fotele w 3 rzędzie słu-
żą do okazjonalnego przewozu pasaże-
rów. Można je złożyć do położenia "sto-
lik" lub zdemontować, zwiększając tym
samym przestrzeń ładunkową.
Page 74 of 336

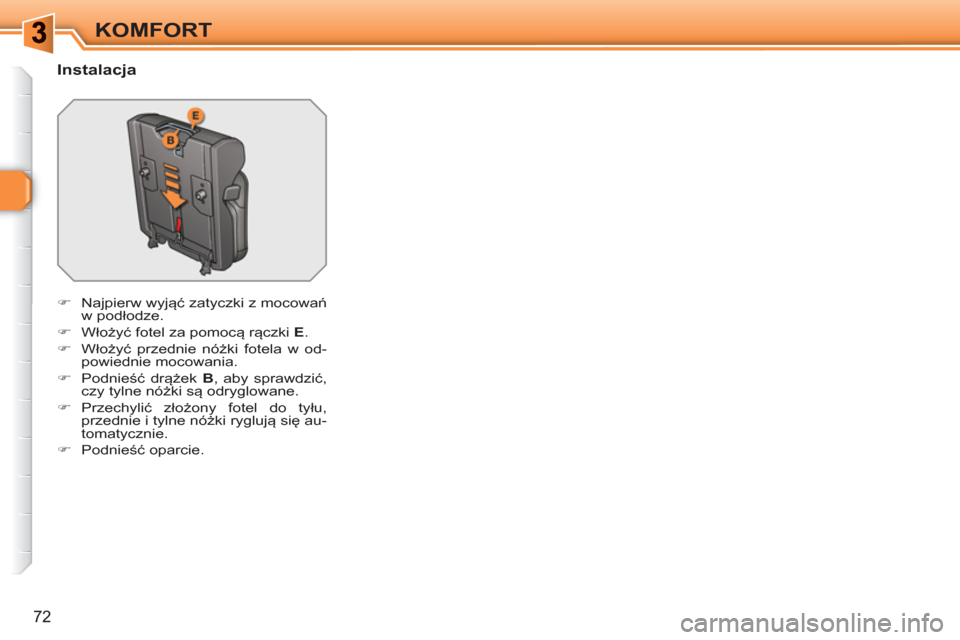

72
KOMFORT
Instalacja
)
Najpierw wyjąć zatyczki z mocowań
w podłodze.
)
Włożyć fotel za pomocą rączki E
.
)
Włożyć przednie nóżki fotela w od-
powiednie mocowania.
)
Podnieść drążek B
, aby sprawdzić,
czy tylne nóżki są odryglowane.
)
Przechylić złożony fotel do tyłu,
przednie i tylne nóżki ryglują się au-
tomatycznie.
)
Podnieść oparcie.
Page 75 of 336
i
!

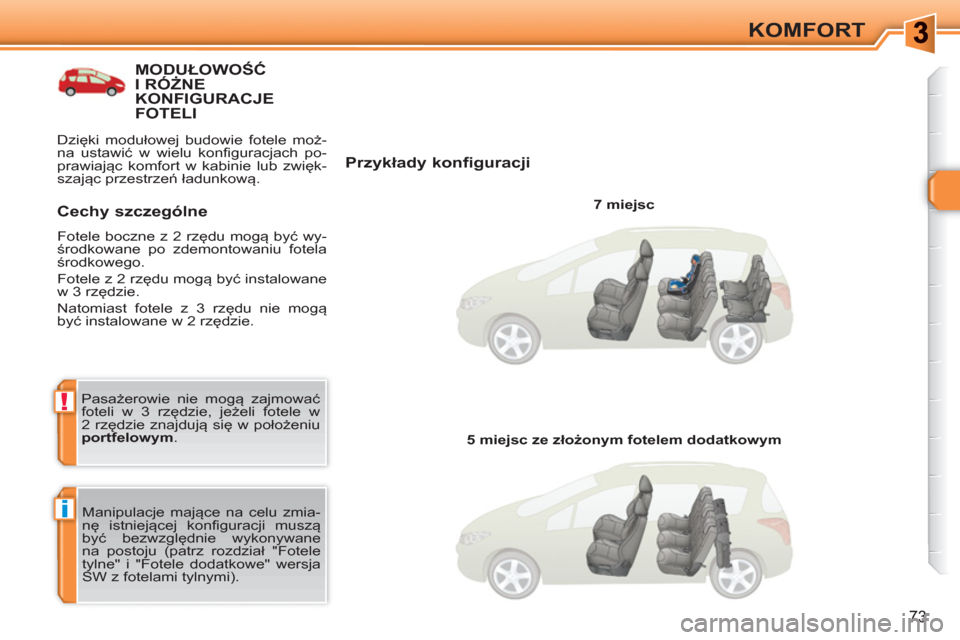

73
KOMFORT
MODUŁOWOŚĆ I RÓŻNE KONFIGURACJE FOTELI
Przykłady konfiguracji
7 miejsc
Manipulacje mające na celu zmia-
nę istniejącej konfiguracji muszą
być bezwzględnie wykonywane
na postoju (patrz rozdział "Fotele
tylne" i "Fotele dodatkowe" wersja
SW z fotelami tylnymi).
Cechy szczególne
Fotele boczne z 2 rzędu mogą być wy-
środkowane po zdemontowaniu fotela
środkowego.
Fotele z 2 rzędu mogą być instalowane
w 3 rzędzie.
Natomiast fotele z 3 rzędu nie mogą
być instalowane w 2 rzędzie.
5 miejsc ze złożonym fotelem dodatkowym Pasażerowie nie mogą zajmować
foteli w 3 rzędzie, jeżeli fotele w
2 rzędzie znajdują się w położeniu
portfelowym. Dzięki modułowej budowie fotele moż-
na ustawić w wielu konfiguracjach po-
prawiając komfort w kabinie lub zwięk-
szając przestrzeń ładunkową.
Page 76 of 336

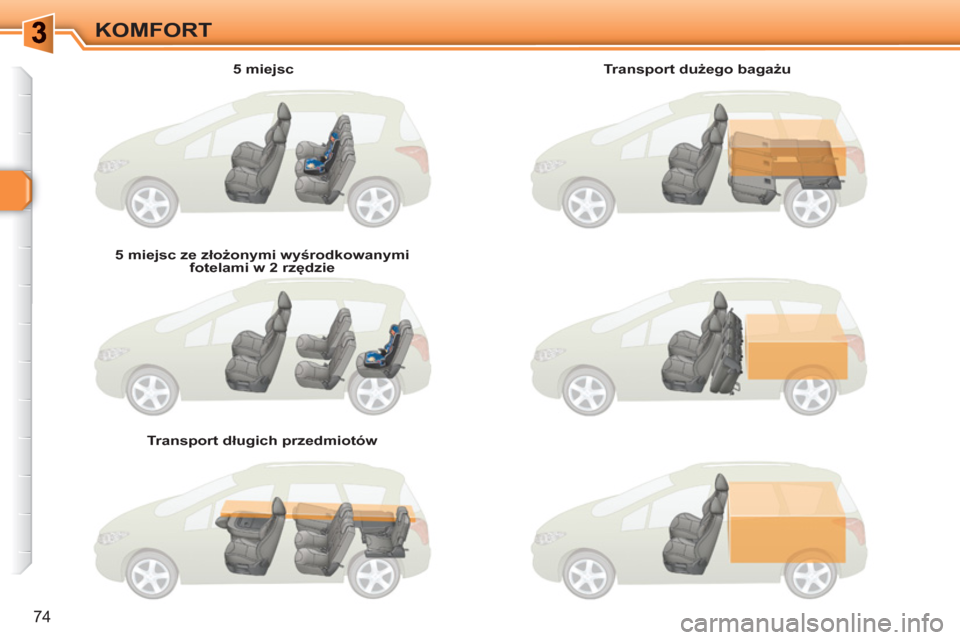

74
KOMFORT
5 miejsc
5 miejsc ze złożonymi wyśrodkowanymi
fotelami w 2 rzędzie
Transport długich przedmiotów
Transport dużego bagażu
Page 77 of 336
!
i
i

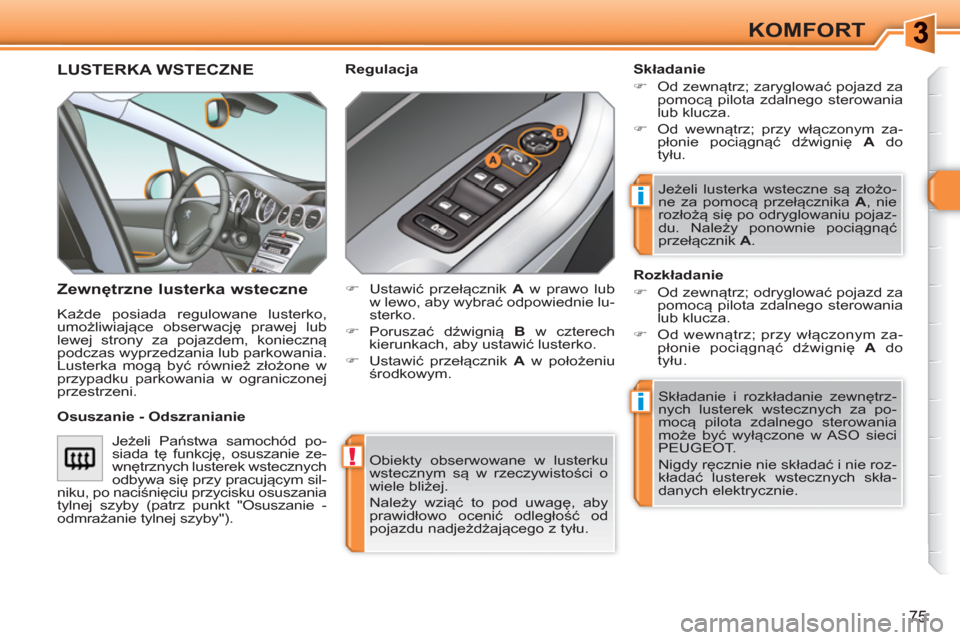

75
KOMFORT
Obiekty obserwowane w lusterku
wstecznym są w rzeczywistości o
wiele bliżej.
Należy wziąć to pod uwagę, aby
prawidłowo ocenić odległość od
pojazdu nadjeżdżającego z tyłu.
LUSTERKA WSTECZNE
Zewnętrzne lusterka wsteczne
Każde posiada regulowane lusterko,
umożliwiające obserwację prawej lub
lewej strony za pojazdem, konieczną
podczas wyprzedzania lub parkowania.
Lusterka mogą być również złożone w
przypadku parkowania w ograniczonej
przestrzeni.
Składanie
)
Od zewnątrz; zaryglować pojazd za
pomocą pilota zdalnego sterowania
lub klucza.
)
Od wewnątrz; przy włączonym za-
płonie pociągnąć dźwignię A
do
tyłu.
Składanie i rozkładanie zewnętrz-
nych lusterek wstecznych za po-
mocą pilota zdalnego sterowania
może być wyłączone w ASO sieci
PEUGEOT.
Nigdy ręcznie nie składać i nie roz-
kładać lusterek wstecznych skła-
danych elektrycznie.
Regulacja
Rozkładanie
)
Od zewnątrz; odryglować pojazd za
pomocą pilota zdalnego sterowania
lub klucza.
)
Od wewnątrz; przy włączonym za-
płonie pociągnąć dźwignię A
do
tyłu. Jeżeli lusterka wsteczne są złożo-
ne za pomocą przełącznika A
, nie
rozłożą się po odryglowaniu pojaz-
du. Należy ponownie pociągnąć
przełącznik A
.
)
Ustawić przełącznik A
w prawo lub
w lewo, aby wybrać odpowiednie lu-
sterko.
)
Poruszać dźwignią
B
w czterech
kierunkach, aby ustawić lusterko.
)
Ustawić przełącznik A
w położeniu
środkowym.
Osuszanie - Odszranianie
Jeżeli Państwa samochód po-
siada tę funkcję, osuszanie ze-
wnętrznych lusterek wstecznych
odbywa się przy pracującym sil-
niku, po naciśnięciu przycisku osuszania
tylnej szyby (patrz punkt "Osuszanie -
odmrażanie tylnej szyby").
Page 78 of 336
!

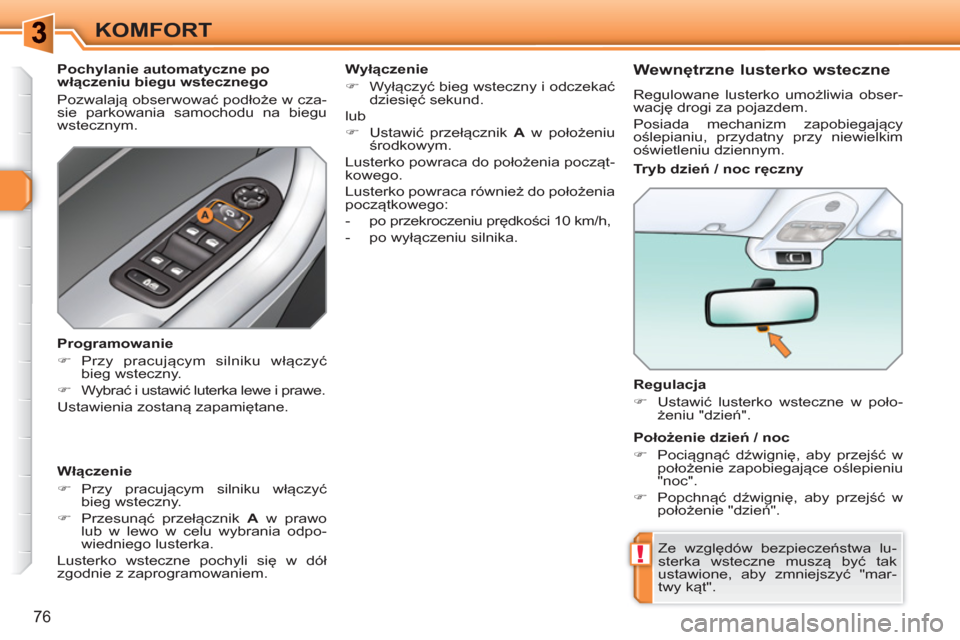

76
KOMFORT
Regulacja
)
Ustawić lusterko wsteczne w poło-
żeniu "dzień".
Ze względów bezpieczeństwa lu-
sterka wsteczne muszą być tak
ustawione, aby zmniejszyć "mar-
twy kąt".
Tryb dzień / noc ręczny
Położenie dzień / noc
)
Pociągnąć dźwignię, aby przejść w
położenie zapobiegające oślepieniu
"noc".
)
Popchnąć dźwignię, aby przejść w
położenie "dzień".
Pochylanie automatyczne po
włączeniu biegu wstecznego
Pozwalają obserwować podł
oże w cza-
sie parkowania samochodu na biegu
wstecznym.
Włączenie
)
Przy pracującym silniku włączyć
bieg wsteczny.
)
Przesunąć przełącznik A
w prawo
lub w lewo w celu wybrania odpo-
wiedniego lusterka.
Lusterko wsteczne pochyli się w dół
zgodnie z zaprogramowaniem.
Programowanie
)
Przy pracującym silniku włączyć
bieg wsteczny.
)
Wybrać i ustawić luterka lewe i prawe.
Ustawienia zostaną zapamiętane.
Wyłączenie
)
Wyłączyć bieg wsteczny i odczekać
dziesięć sekund.
lub
)
Ustawić przełącznik A
w położeniu
środkowym.
Lusterko powraca do położenia począt-
kowego.
Lusterko powraca również do położenia
początkowego:
- po przekroczeniu prędkości 10 km/h,
- po wyłączeniu silnika.
Wewnętrzne lusterko wsteczne
Regulowane lusterko umożliwia obser-
wację drogi za pojazdem.
Posiada mechanizm zapobiegający
oślepianiu, przydatny przy niewielkim
oświetleniu dziennym.
Page 79 of 336
!i

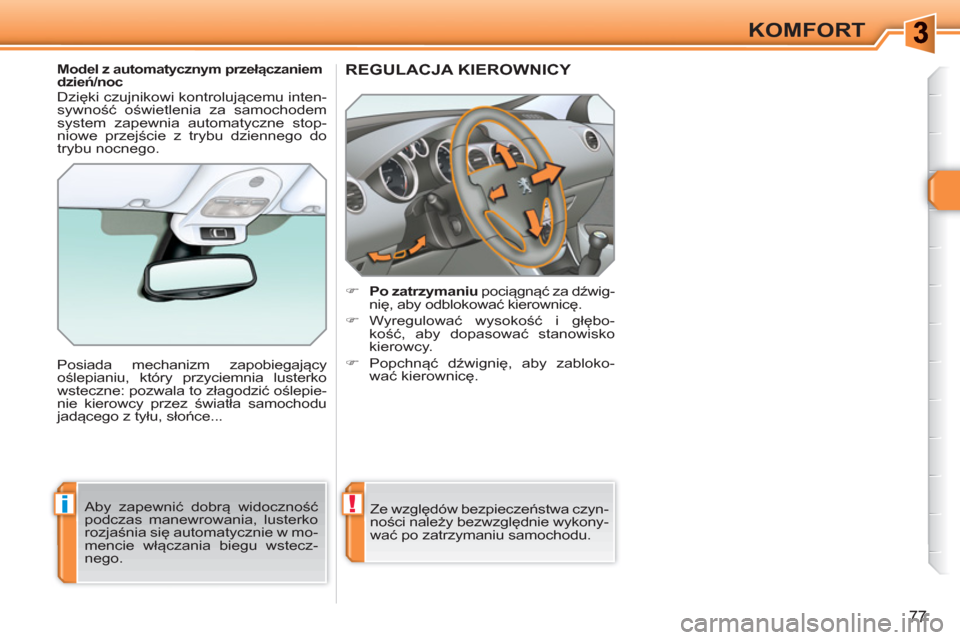

77
KOMFORT
REGULACJA KIEROWNICY
)
Po zatrzymaniu
pociągnąć za dźwig-
nię, aby odblokować kierownicę.
)
Wyregulować wysokość i głębo-
kość, aby dopasować stanowisko
kierowcy.
)
Popchnąć dźwignię, aby zabloko-
wać kierownicę.
Ze względów bezpieczeństwa czyn-
ności należy bezwzględnie wykony-
wać po zatrzymaniu samochodu.
Model z automatycznym przełączaniem
dzień/noc
Posiada mechanizm zapobiegający
oślepianiu, który przyciemnia lusterko
wsteczne: pozwala to złagodzić oślepie-
nie kierowcy przez światła samochodu
jadącego z tyłu, słońce...
Aby zapewnić dobrą widoczność
podczas manewrowania, lusterko
rozjaśnia się automatycznie w mo-
mencie włączania biegu wstecz-
nego.
Dzięki czujnikowi kontrolującemu inten-
sywność oświetlenia za samochodem
system zapewnia automatyczne stop-
niowe przejście z trybu dziennego do
trybu nocnego.
Page 80 of 336
i
i

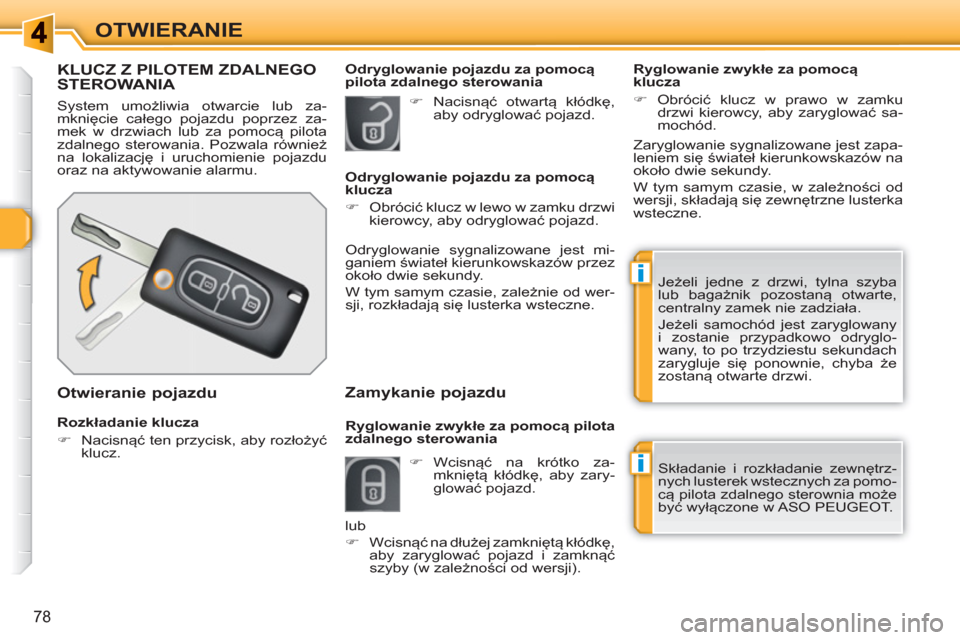

78
OTWIERANIE
KLUCZ Z PILOTEM ZDALNEGOSTEROWANIA
System umożliwia otwarcie lub za-
mknięcie całego pojazdu poprzez za-
mek w drzwiach lub za pomocą pilota
zdalnego sterowania. Pozwala również
na lokalizację i uruchomienie pojazdu
oraz na aktywowanie alarmu.
Rozkładanie klucza
)
Nacisnąć ten przycisk, aby rozłożyć
klucz.
Otwieranie pojazdu
)
Nacisnąć otwartą kłódkę,
aby odryglować pojazd.
Odryglowanie pojazdu za pomocą
klucza
)
Obrócić klucz w lewo w zamku drzwi
kierowcy, aby odryglować pojazd.
Odryglowanie pojazdu za pomocą
pilota zdalnego sterowania
Jeżeli jedne z drzwi, tylna szyba
lub bagażnik pozostaną otwarte,
centralny zamek nie zadziała.
Jeżeli samochód jest zaryglowany
i zostanie przypadkowo odryglo-
wany, to po trzydziestu sekundach
zarygluje się ponownie, chyba że
zostaną otwarte drzwi.
Ryglowanie zwykłe za pomocą
klucza
)
Obrócić klucz w prawo w zamku
drzwi kierowcy, aby zaryglować sa-
mochód.
Składanie i rozkładanie zewnętrz-
nych lusterek wstecznych za pomo-
cą pilota zdalnego sterownia może
być wyłączone w ASO PEUGEOT.
Zamykanie pojazdu
)
Wcisnąć na krótko za-
mkniętą kłódkę, aby zary-
glować pojazd.
lub
)
Wcisnąć na dłużej zamkniętą kłódkę,
aby zaryglować pojazd i zamknąć
szyby (w zależności od wersji).
Ryglowanie zwykłe za pomocą pilota
zdalnego sterowania Zaryglowanie sygnalizowane jest zapa-
leniem się świateł kierunkowskazów na
około dwie sekundy.
W tym samym czasie, w zależności od
wersji, składają się zewnętrzne lusterka
wsteczne.
Odryglowanie sygnalizowane jest mi-
ganiem świateł kierunkowskazów przez
około dwie sekundy.
W tym samym czasie, zależnie od wer-
sji, rozkładają się
lusterka wsteczne.
