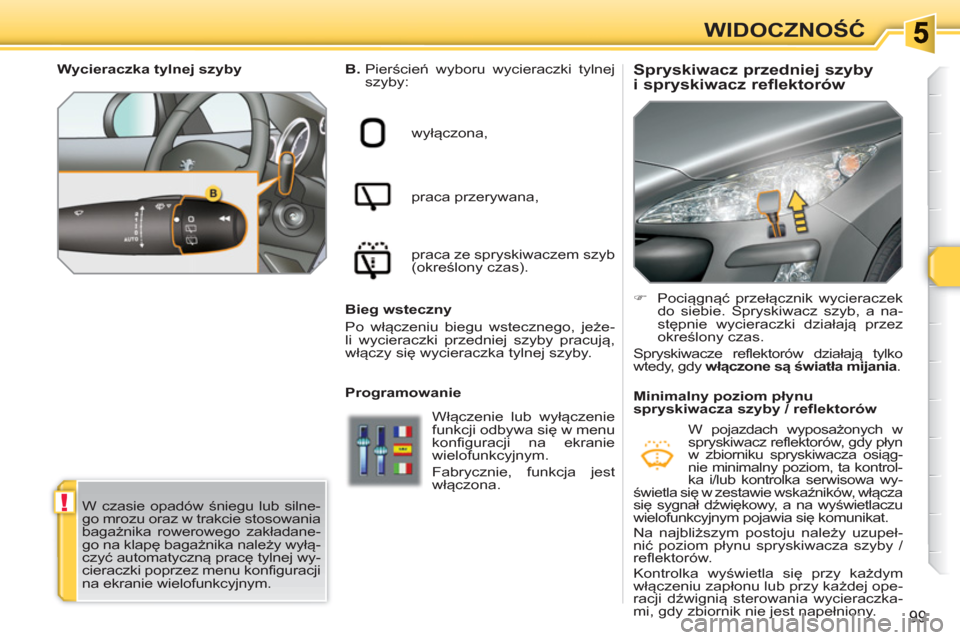

Page 101 of 336
!
99
WIDOCZNOŚĆ
Spryskiwacz przedniej szyby
i spryskiwacz reflektorów
B.
Pierścień wyboru wycieraczki tylnej
szyby:
wyłączona,
praca przerywana,
praca ze spryskiwaczem szyb
(określony czas).
Programowanie
)
Pociągnąć przełącznik wycieraczek
do siebie. Spryskiwacz szyb, a na-
stępnie wycieraczki działają przez
określony czas.
Spryskiwacze reflektorów działają tylko
wtedy, gdy włączone są światła mijania
.
Wycieraczka tylnej szyby
W czasie opadów śniegu lub silne-
go mrozu oraz w trakcie stosowania
bagażnika rowerowego zakładane-
go na klapę bagażnika należy wyłą-
czyć automatyczną pracę tylnej wy-
cieraczki poprzez menu konfiguracji
na ekranie wielofunkcyjnym.
Minimalny poziom płynu
spryskiwacza szyby / reflektorów
W pojazdach wyposażonych w
spryskiwacz reflektorów, gdy płyn
w zbiorniku spryskiwacza osiąg-
nie minimalny poziom, ta kontrol-
ka i/lub kontrolka serwisowa wy-
świetla się w zestawie wskaźników, włącza
się sygnał dźwiękowy, a na wyświetlaczu
wielofunkcyjnym pojawia się komunikat.
Na najbliższym postoju należy uzupeł-
nić poziom płynu spryskiwacza szyby /
reflektorów.
Kontrolka wyświetla się przy każdym
włączeniu zapłonu lub przy każdej ope-
racji dźwignią sterowania wycieraczka-
mi, gdy zbiornik nie jest napełniony.
Włączenie lub wyłączenie
funkcji odbywa się w menu
konfiguracji na ekranie
wielofunkcyjnym.
Fabrycznie, funkcja jest
włączona.
Bieg wsteczny
Po włączeniu biegu wstecznego, jeże-
li wycieraczki przedniej szyby pracują,
włączy się wycieraczka tylnej szyby.

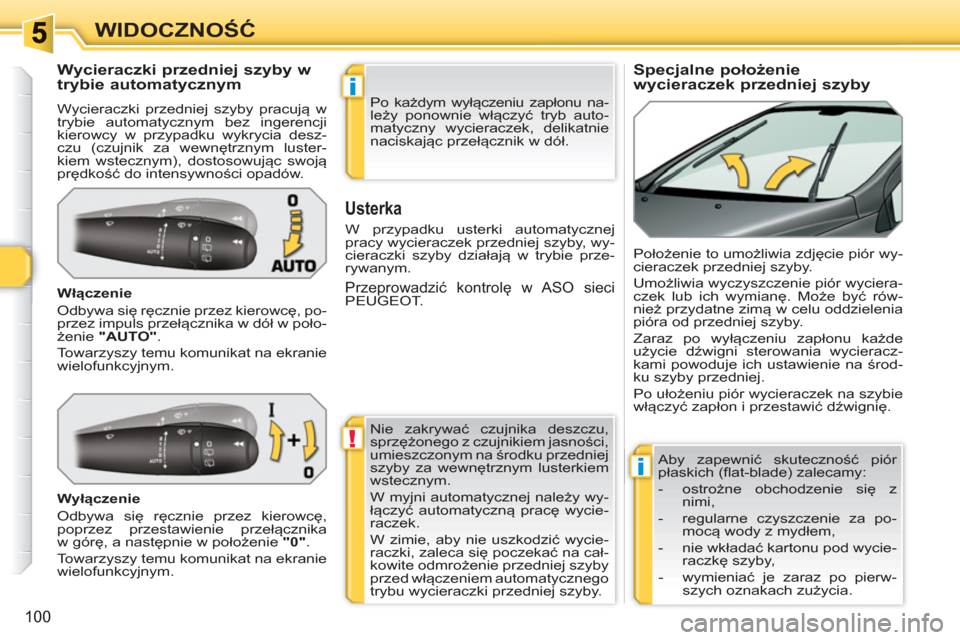

Page 102 of 336
!
i
i
100
WIDOCZNOŚĆ
Specjalne położenie
wycieraczek przedniej szyby
Wycieraczki przedniej szyby w
trybie automatycznym
Wycieraczki przedniej szyby pracują w
trybie automatycznym bez ingerencji
kierowcy w przypadku wykrycia desz-
czu (czujnik za wewnętrznym luster-
kiem wstecznym), dostosowując swoją
prędkość do intensywności opadów.
Włączenie
Odbywa się ręcznie przez kierowcę, po-
przez impuls przełącznika w dół w poło-
żenie "AUTO"
.
Towarzyszy temu komunikat na ekranie
wielofunkcyjnym. Położenie to umożliwia zdjęcie piór wy-
cieraczek przedniej szyby.
Umożliwia wyczyszczenie piór wyciera-
czek lub ich wymianę. Może być rów-
nież przydatne zimą w celu oddzielenia
pióra od przedniej szyby.
Zaraz po wyłączeniu zapłonu każde
użycie dźwigni sterowania wycieracz-
kami powoduje ich ustawienie na środ-
ku szyby przedniej.
Po ułożeniu piór wycieraczek na szybie
włączyć
zapłon i przestawić dźwignię.
Nie zakrywać czujnika deszczu,
sprzężonego z czujnikiem jasności,
umieszczonym na środku przedniej
szyby za wewnętrznym lusterkiem
wstecznym.
W myjni automatycznej należy wy-
łączyć automatyczną pracę wycie-
raczek.
W zimie, aby nie uszkodzić wycie-
raczki, zaleca się poczekać na cał-
kowite odmrożenie przedniej szyby
przed włączeniem automatycznego
trybu wycieraczki przedniej szyby.
Po każdym wyłączeniu zapłonu na-
leży ponownie włączyć tryb auto-
matyczny wycieraczek, delikatnie
naciskając przełącznik w dół.
Wyłączenie
Odbywa się ręcznie przez kierowcę,
poprzez przestawienie przełącznika
w górę, a następnie w poł
ożenie "0"
.
Towarzyszy temu komunikat na ekranie
wielofunkcyjnym.
Usterka
W przypadku usterki automatycznej
pracy wycieraczek przedniej szyby, wy-
cieraczki szyby działają w trybie prze-
rywanym.
Przeprowadzić kontrolę w ASO sieci PEUGEOT.
Aby zapewnić skuteczność piór
płaskich (flat-blade) zalecamy:
- ostrożne obchodzenie się z
nimi,
- regularne czyszczenie za po-
mocą wody z mydłem,
- nie wkładać kartonu pod wycie-
raczkę szyby,
- wymieniać je zaraz po pierw-
szych oznakach zużycia.

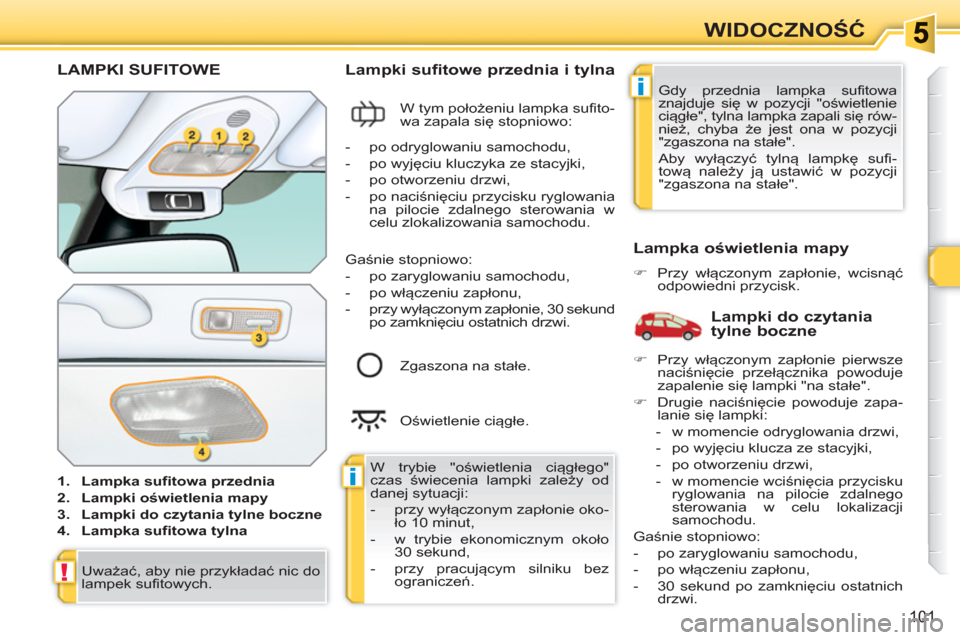

Page 103 of 336
i
i
!
101
WIDOCZNOŚĆ
LAMPKI SUFITOWE
1.
Lampka sufitowa przednia
2.
Lampki oświetlenia mapy
3.
Lampki do czytania tylne boczne
4.
Lampka sufitowa tylna
Lampki sufitowe przednia i tylna
W tym położeniu lampka sufito-
wa zapala się stopniowo:
Lampka oświetlenia mapy
)
Przy włączonym zapłonie, wcisnąć
odpowiedni przycisk.
W trybie "oświetlenia ciągłego"
czas świecenia lampki zależy od
danej sytuacji:
- przy wyłączonym zapłonie oko-
ło 10 minut,
- w trybie ekonomicznym około
30 sekund,
- przy pracującym silniku bez
ograniczeń.
- po odryglowaniu samochodu,
- po wyjęciu kluczyka ze stacyjki,
- po otworzeniu drzwi,
- po naciśnięciu przycisku ryglowania
na pilocie zdalnego sterowania w
celu zlokalizowania samochodu.
Zgaszona na stałe.
Oświetlenie ciągłe. Gdy przednia lampka sufitowa
znajduje się w pozycji "oświetlenie
ciągłe", tylna lampka zapali się rów-
nież, chyba że jest ona w pozycji
"zgaszona na stał
e".
Aby wyłączyć tylną lampkę sufi-
tową należy ją ustawić w pozycji
"zgaszona na stałe".
Lampki do czytania
tylne boczne
Gaśnie stopniowo:
- po zaryglowaniu samochodu,
- po włączeniu zapłonu,
- przy wyłączonym zapłonie, 30 sekund
po zamknięciu ostatnich drzwi.
Uważać, aby nie przykładać nic do
lampek sufitowych.
)
Przy włączonym zapłonie pierwsze
naciśnięcie przełącznika powoduje
zapalenie się lampki "na stałe".
)
Drugie naciśnięcie powoduje zapa-
lanie się lampki:
- w momencie odryglowania drzwi,
- po wyjęciu klucza ze stacyjki,
- po otworzeniu drzwi,
- w momencie wciśnięcia przycisku
ryglowania na pilocie zdalnego
sterowania w celu lokalizacji
samochodu.
Gaśnie stopniowo:
- po zaryglowaniu samochodu,
- po włączeniu zapłonu,
- 30 sekund po zamknięciu ostatnich
drzwi.

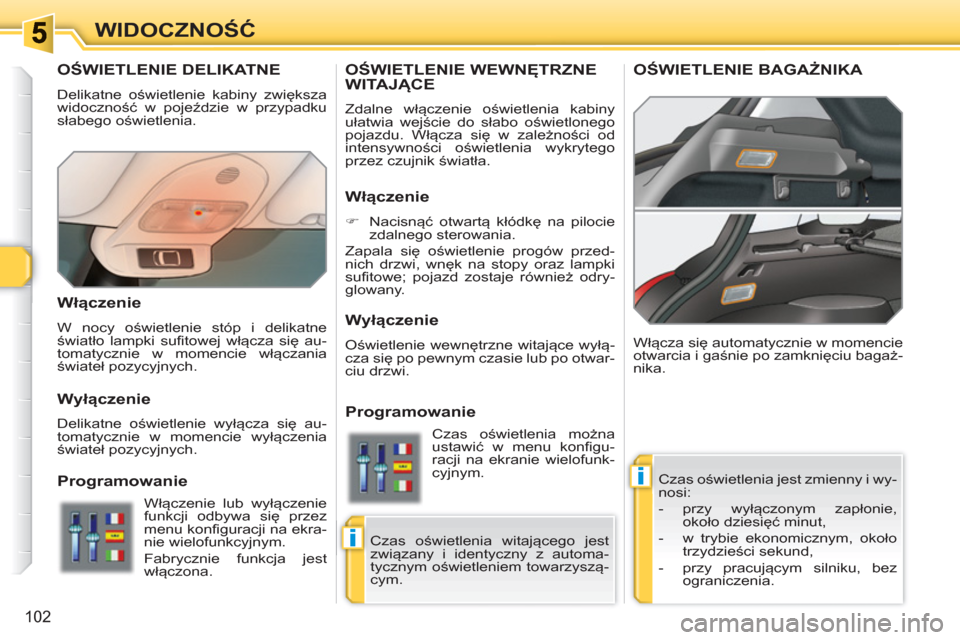

Page 104 of 336
i
i
102
WIDOCZNOŚĆ
OŚWIETLENIE DELIKATNE
Delikatne oświetlenie kabiny zwiększa
widoczność w pojeździe w przypadku
słabego oświetlenia.
Czas oświetlenia jest zmienny i wy-
nosi:
- przy wyłączonym zapłonie,
około dziesięć minut,
- w trybie ekonomicznym, około
trzydzieści sekund,
- przy pracującym silniku, bez
ograniczenia. Włącza się automatycznie w momencie
otwarcia i gaśnie po zamknięciu bagaż-
nika.
OŚWIETLENIE WEWNĘTRZNEWITAJĄCE
Zdalne włączenie oświetlenia kabiny
ułatwia wejście do słabo oświetlonego
pojazdu. Włącza się w zależności od
intensywności oświetlenia wykrytego
przez czujnik światła.
OŚWIETLENIE BAGAŻNIKA
Włączenie
)
Nacisnąć otwartą kłódkę na pilocie
zdalnego sterowania.
Zapala się oświetlenie progów przed-
nich drzwi, wnęk na stopy oraz lampki
sufitowe; pojazd zostaje również odry-
glowany.
Wyłączenie
Oświetlenie wewnętrzne witające wyłą-
cza się po pewnym czasie lub po otwar-
ciu drzwi.
Programowanie
Włączenie
W nocy oświetlenie stóp i delikatne
światło lampki sufitowej włącza się au-
tomatycznie w momencie włączania
świateł pozycyjnych.
Wyłączenie
Delikatne oświetlenie wyłącza się au-
tomatycznie w momencie wyłączenia
świateł pozycyjnych.
Programowanie
Czas oświetlenia witającego jest
związany i identyczny z automa-
tycznym oświetleniem towarzyszą-
cym. Włączenie lub wyłączenie
funkcji odbywa się przez
menu konfiguracji na ekra-
nie wielofunkcyjnym.
Fabrycznie funkcja jest
włączona. Czas oświetlenia można
ustawić w menu konfigu-
racji na ekranie wielofunk-
cyjnym.

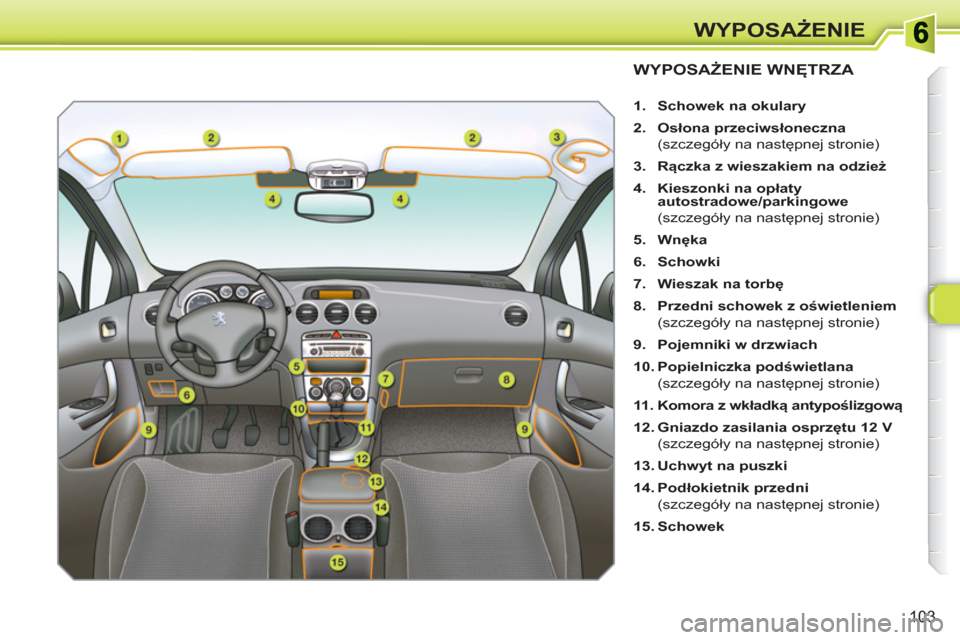

Page 105 of 336
103
WYPOSAŻENIE
WYPOSAŻENIE WNĘTRZA
1.
Schowek na okulary
2.
Osłona przeciwsłoneczna
(szczegóły na następnej stronie)
3.
Rączka z wieszakiem na odzież
4.
Kieszonki na opłaty
autostradowe/parkingowe
(szczegóły na następnej stronie)
5.
Wnęka
6.
Schowki
7.
Wieszak na torbę
8.
Przedni schowek z oświetleniem
(szczegóły na następnej stronie)
9.
Pojemniki w drzwiach
10.
Popielniczka podświetlana
(szczegóły na następnej stronie)
11 .
Komora z wkładką antypoślizgową
12.
Gniazdo zasilania osprzętu 12 V
(szczegóły na następnej stronie)
13.
Uchwyt na puszki
14.
Podłokietnik przedni
(szczegóły na następnej stronie)
15.
Schowek

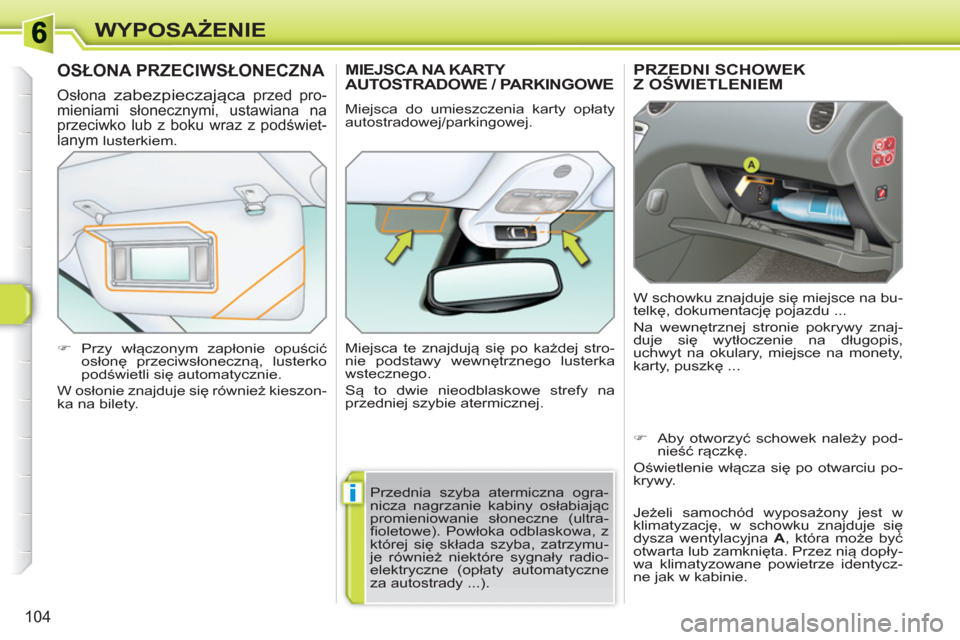

Page 106 of 336
i
104
WYPOSAŻENIE
PRZEDNI SCHOWEK Z OŚWIETLENIEM
W schowku znajduje się miejsce na bu-
telkę, dokumentację pojazdu ...
Na wewnętrznej stronie pokrywy znaj-
duje się wytłoczenie na długopis,
uchwyt na okulary, miejsce na monety,
karty, puszkę ...
OSŁONA PRZECIWSŁONECZNA
Osłona zabezpieczająca przed pro-
mieniami słonecznymi, ustawiana na
przeciwko lub z boku wraz z podświet-
lanym
lusterkiem.
)
Przy włączonym zapłonie opuścić
osłonę przeciwsłoneczną, lusterko
podświetli się automatycznie.
W osłonie znajduje się również kieszon-
ka na bilety.
MIEJSCA NA KARTY AUTOSTRADOWE / PARKINGOWE
Miejsca do umieszczenia karty opłaty
autostradowej/parkingowej.
Miejsca te znajdują się po każdej stro-
nie podstawy wewnętrznego lusterka
wstecznego.
Są to dwie nieodblaskowe strefy na
przedniej szybie atermicznej.
Przednia szyba atermiczna ogra-
nicza nagrzanie kabiny osłabiając
promieniowanie słoneczne (ultra-
fioletowe). Powłoka odblaskowa, z
której się składa szyba, zatrzymu-
je również niektóre sygnały radio-
elektryczne (opłaty automatyczne
za autostrady ...).
)
Aby otworzyć schowek należy pod-
nieść rączkę.
Oświetlenie włącza się po otwarciu po-
krywy.
Jeżeli samochód wyposażony jest w
klimatyzację, w schowku znajduje się
dysza wentylacyjna A
, która może być
otwarta lub zamknięta. Przez nią dopły-
wa klimatyzowane powietrze identycz-
ne jak w kabinie.

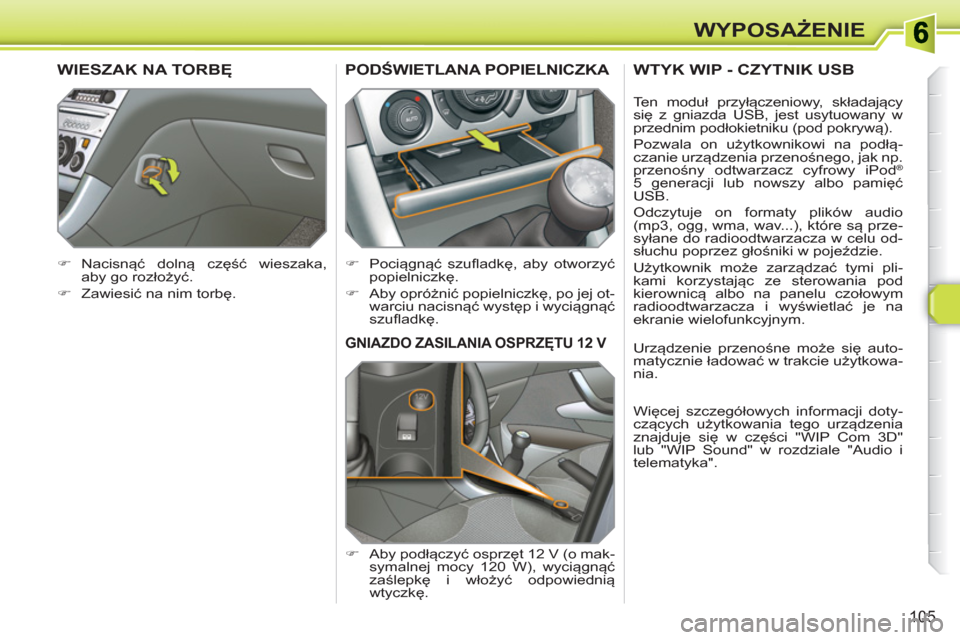

Page 107 of 336
105
WYPOSAŻENIE
GNIAZDO ZASILANIA OSPRZĘTU 12 V
)
Aby podłączyć osprzęt 12 V (o mak-
symalnej mocy 120 W), wyciągnąć
zaślepkę i włożyć odpowiednią
wtyczkę.
PODŚWIETLANA POPIELNICZKA
)
Pociągnąć szufladkę, aby otworzyć
popielniczkę.
)
Aby opróżnić popielniczkę, po jej ot-
warciu nacisnąć występ i wyciągnąć
szufladkę.
WIESZAK NA TORBĘ
)
Nacisnąć dolną część wieszaka,
aby go rozłożyć.
)
Zawiesić na nim torbę.
WTYK WIP - CZYTNIK USB
Ten moduł przyłączeniowy, składający
się z gniazda USB, jest usytuowany w
przednim podłokietniku (pod pokrywą).
Pozwala on użytkownikowi na podłą-
czanie urządzenia przenośnego, jak np.
przenośny odtwarzacz cyfrowy iPod
®
5 generacji lub nowszy albo pamięć
USB.
Odczytuje on formaty plików audio
(mp3, ogg, wma, wav...), które są prze-
syłane do radioodtwarzacza w celu od-
słuchu poprzez głośniki w pojeździe.
Użytkownik może zarządzać tymi pli-
kami korzystając ze sterowania pod
kierownicą albo na panelu czołowym
radioodtwarzacza i wyświetlać je na
ekranie wielofunkcyjnym.
Urządzenie przenośne może się auto-
matycznie ładować w trakcie użytkowa-
nia.
Więcej szczegółowych informacji doty-
czących użytkowania tego urządzenia
znajduje się w części "WIP Com 3D"
lub "WIP Sound" w rozdziale "Audio i
telematyka".
Page 108 of 336
106
WYPOSAŻENIE
PODŁOKIETNIK PRZEDNI
Podłokietnik z pojemnikiem zwiększa
komfort kierowcy i pasażera na przed-
nim fotelu.
Pokrywa podłokietnika posiada regula-
cję wysokości i położenia wzdłużnego.
Regulacja wysokości
)
Podnieść pokrywę do żądanego po-
łożenia (dolne, pośrednie lub górne).
)
Aby opuścić podłokietnik do poło-
żenia dolnego należy go podnieść
nieco ponad położenie górne, a na-
stępnie opuścić.
SCHOWEK
Pojemnik znajdujący się za przednim
podłokietnikiem dla pasażerów na tyl-
nych fotelach.
)
Aby opróżnić pojemnik, po jego ot-
warciu należy nacisnąć na występ
i pociągnąć.
Schowek
W pojemniku podłokietnika można
schować 6 płyt CD.
)
Podnieść występ 1
.
)
Maksymalnie otworzyć pokrywę.
Regulacja wzdłużna
)
Przesunąć maksymalnie do przodu
lub do tyłu.
Page 109 of 336
!
!

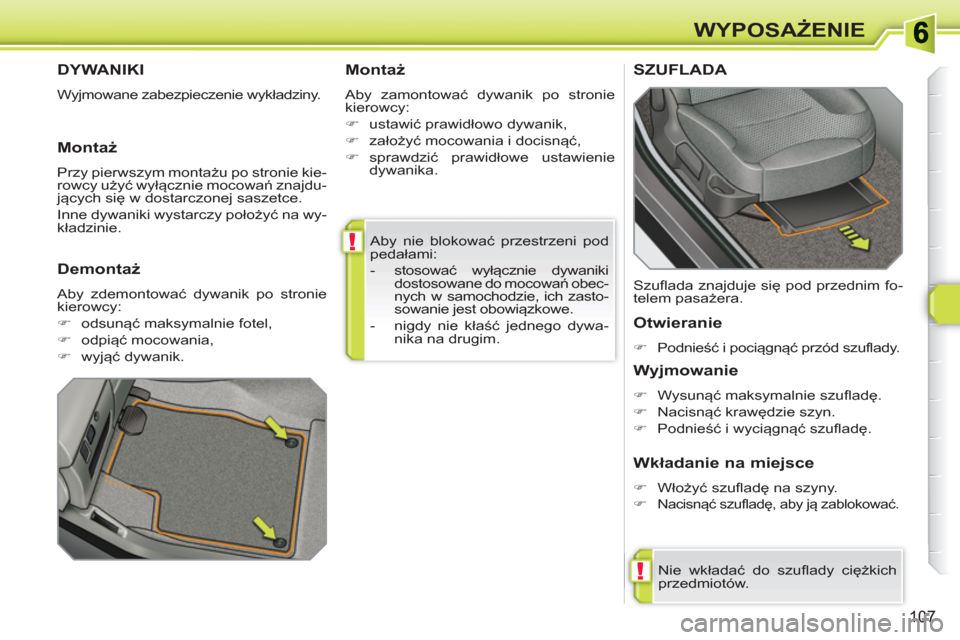

107
WYPOSAŻENIE
Aby nie blokować przestrzeni pod
pedałami:
- stosować wyłącznie dywaniki
dostosowane do mocowań obec-
nych w samochodzie, ich zasto-
sowanie jest obowiązkowe.
- nigdy nie kłaść jednego dywa-
nika na drugim.
DYWANIKI
Wyjmowane zabezpieczenie wykładziny.
Montaż
Aby zamontować dywanik po stronie
kierowcy:
)
ustawić prawidłowo dywanik,
)
założyć mocowania i docisnąć,
)
sprawdzić prawidłowe ustawienie
dywanika.
Montaż
Przy pierwszym montażu po stronie kie-
rowcy użyć wyłącznie mocowań znajdu-
jących się w dostarczonej saszetce.
Inne dywaniki wystarczy położyć na wy-
kładzinie.
Demontaż
Aby zdemontować dywanik po stronie
kierowcy:
)
odsunąć maksymalnie fotel,
)
odpiąć mocowania,
)
wyjąć dywanik.
SZUFLADA
Otwieranie
)
Podnieść i pociągnąć przód szuflady.
Nie wkładać do szuflady ciężkich
przedmiotów.
Wyjmowanie
)
Wysunąć maksymalnie szufladę.
)
Nacisnąć krawędzie szyn.
)
Podnieść i wyciągnąć szufladę.
Wkładanie na miejsce
)
Włożyć szufladę na szyny.
)
Nacisnąć szufladę, aby ją zablokować.
Szuflada znajduje się pod przednim fo-
telem pasażera.
Page 110 of 336
!

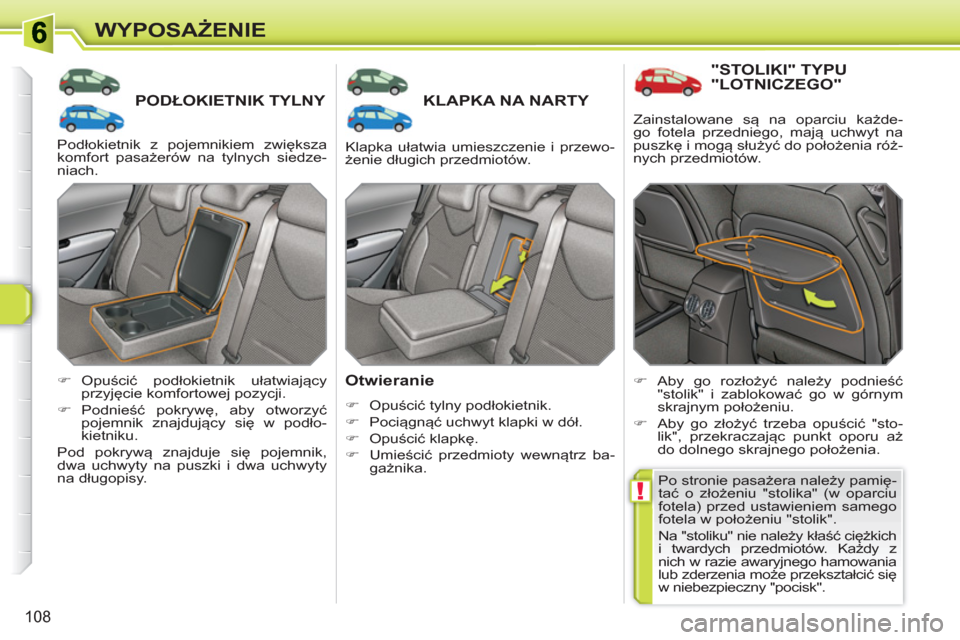

108
WYPOSAŻENIE
PODŁOKIETNIK TYLNY KLAPKA NA NARTY
Otwieranie
)
Opuścić tylny podłokietnik.
)
Pociągnąć uchwyt klapki w dół.
)
Opuścić klapkę.
)
Umieścić przedmioty wewnątrz ba-
gażnika.
)
Opuścić podłokietnik ułatwiający
przyjęcie komfortowej pozycji.
)
Podnieść pokrywę, aby otworzyć
pojemnik znajdujący się w podło-
kietniku.
Pod pokrywą znajduje się pojemnik,
dwa uchwyty na puszki i dwa uchwyty
na długopisy.
"STOLIKI" TYPU"LOTNICZEGO"
)
Aby go rozłożyć należy podnieść
"stolik" i zablokować go w górnym
skrajnym położeniu.
)
Aby go złożyć trzeba opuścić "sto-
lik", przekraczając punkt oporu aż
do dolnego skrajnego położenia.
Po stronie pasażera należy pamię-
tać o złożeniu "stolika" (w oparciu
fotela) przed ustawieniem samego
fotela w położeniu "stolik".
Na "stoliku" nie należy kłaść ciężkich
i twardych przedmiotów. Każdy z
nich w razie awaryjnego hamowania
lub zderzenia może przekształcić się
w niebezpieczny "pocisk". Podłokietnik z pojemnikiem zwiększa
komfort pasażerów na tylnych siedze-
niach. Klapka ułatwia umieszczenie i przewo-
żenie długich przedmiotów. Zainstalowane są na oparciu każde-
go fotela przedniego, mają uchwyt na
puszkę i mogą służyć do położenia róż-
nych przedmiotów.
