PEUGEOT 5008 2013 Manual de utilização (in Portuguese)
Manufacturer: PEUGEOT, Model Year: 2013, Model line: 5008, Model: PEUGEOT 5008 2013Pages: 364, PDF Size: 17.87 MB
Page 201 of 364
INFORMAÇÕES PRÁTICAS

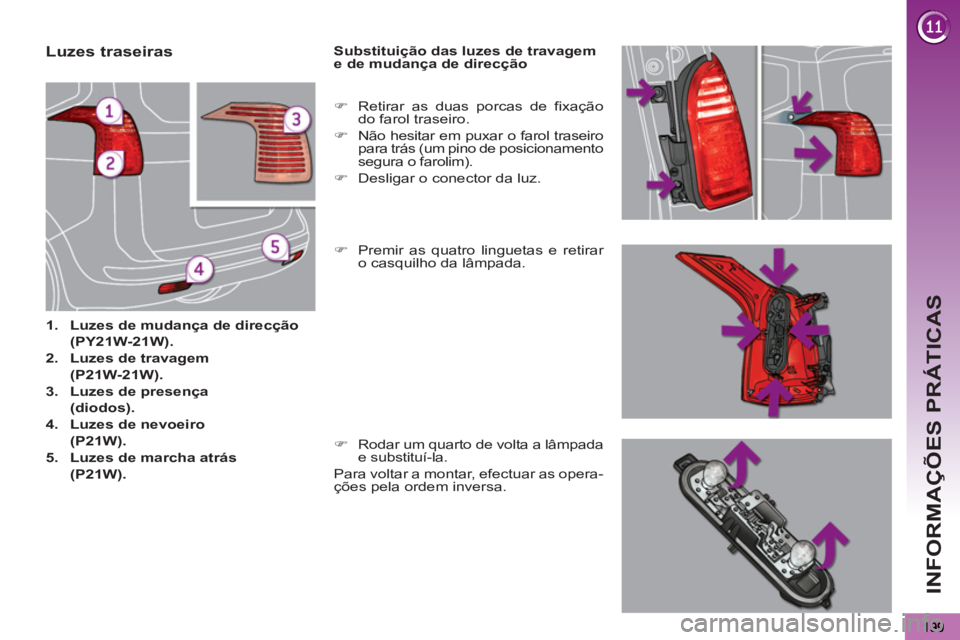

Luzes traseiras
1.
Luzes de mudança de direcção
(PY21W-21W).
2.
Luzes de travagem
(P21W-21W).
3.
Luzes de presença
(diodos).
4.
Luzes de nevoeiro
(P21W).
5.
Luzes de marcha atrás
(P21W).
Substituição das luzes de travagem
e de mudança de direcção
)
Premir as quatro linguetas e retirar
o casquilho da lâmpada.
)
Retirar as duas porcas de fixação
do farol traseiro.
)
Não hesitar em puxar o farol traseiro
para trás (um pino de posicionamento
segura o farolim).
)
Desligar o conector da luz.
)
Rodar um quarto de volta a lâmpada
e substituí-la.
Para voltar a montar, efectuar as opera-
ções pela ordem inversa.
Page 202 of 364
INFORMAÇÕES PRÁTICAS
200

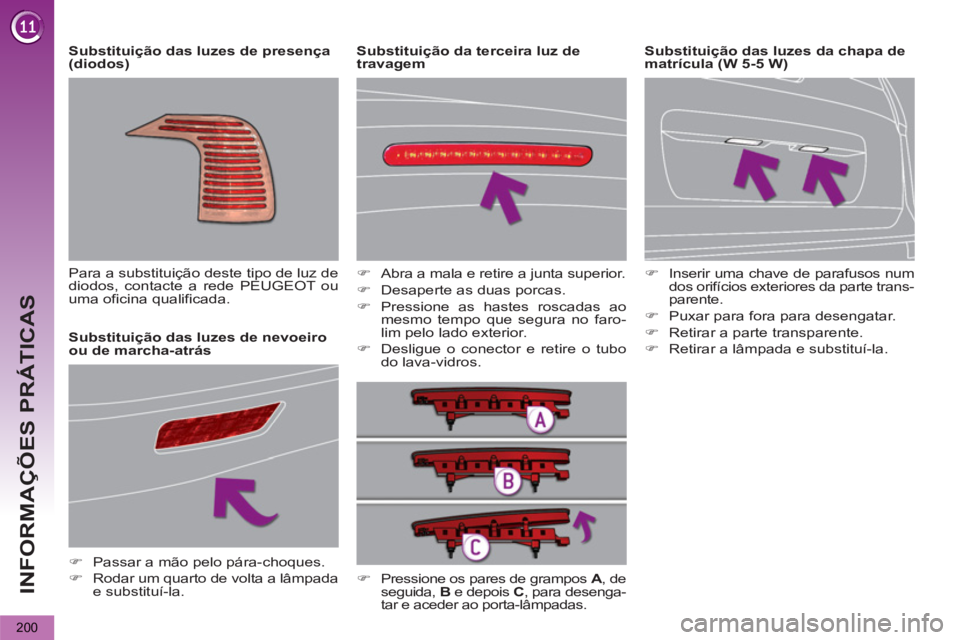

Substituição da terceira luz de
travagem
Substituição das luzes de nevoeiro
ou de marcha-atrás
)
Passar a mão pelo pára-choques.
)
Rodar um quarto de volta a lâmpada
e substituí-la.
)
Abra a mala e retire a junta superior.
)
Desaperte as duas porcas.
)
Pressione as hastes roscadas ao
mesmo tempo que segura no faro-
lim pelo lado exterior.
)
Desligue o conector e retire o tubo
do lava-vidros.
)
Pressione os pares de grampos A
, de
seguida, B
e depois C
, para desenga-
tar e aceder ao porta-lâmpadas.
Substituição das luzes de presença
(diodos)
Para a substituição deste tipo de luz de
diodos, contacte a rede PEUGEOT ou
uma oficina qualificada.
)
Inserir uma chave de parafusos num
dos orifícios exteriores da parte trans-
parente.
)
Puxar para fora para desengatar.
)
Retirar a parte transparente.
)
Retirar a lâmpada e substituí-la.
Substituição das luzes da chapa de
matrícula (W 5-5 W)
Page 203 of 364
INFORMAÇÕES PRÁTICAS
201
A PEUGEOT declina toda a
responsabilidade por custos
associados à reparação do
veículo ou avarias resultantes da
instalação de acessórios auxiliares
não fornecidos, não recomendados
pela PEUGEOT e não instalados de
acordo com as indicações, em parti-
cular quando o consumo do conjunto
de aparelhos suplementares ligados
ultrapassar os 10 miliamperes.
Instalação de acessórios
eléctricos
O circuito eléctrico do veícu-
lo foi concebido para funcionar com
equipamentos de série ou opcio-
nais.
Antes de instalar outros equipamen-
tos ou acessórios eléctricos no veí-
culo, consultar a rede PEUGEOT ou
uma oficina qualificada.

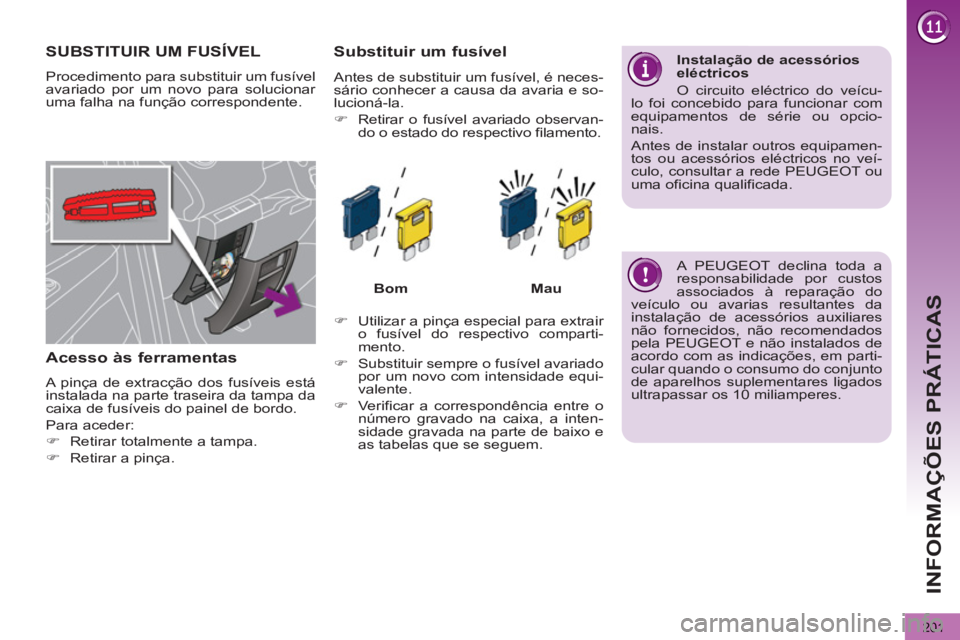

SUBSTITUIR UM FUSÍVEL
Procedimento para substituir um fusível
avariado por um novo para solucionar
uma falha na função correspondente.
Acesso às ferramentas
A pinça de extracção dos fusíveis está
instalada na parte traseira da tampa da
caixa de fusíveis do painel de bordo.
Para aceder:
)
Retirar totalmente a tampa.
)
Retirar a pinça.
Substituir um fusível
)
Utilizar a pinça especial para extrair
o fusível do respectivo comparti-
mento.
)
Substituir sempre o fusível avariado
por um novo com intensidade equi-
valente.
)
Verificar a correspondência entre o
número gravado na caixa, a inten-
sidade gravada na parte de baixo e
as tabelas que se seguem.
Bom
Mau
Antes de substituir um fusível, é neces-
sário conhecer a causa da avaria e so-
lucioná-la.
)
Retirar o fusível avariado observan-
do o estado do respectivo filamento.
Page 204 of 364
INFORMAÇÕES PRÁTICAS
202

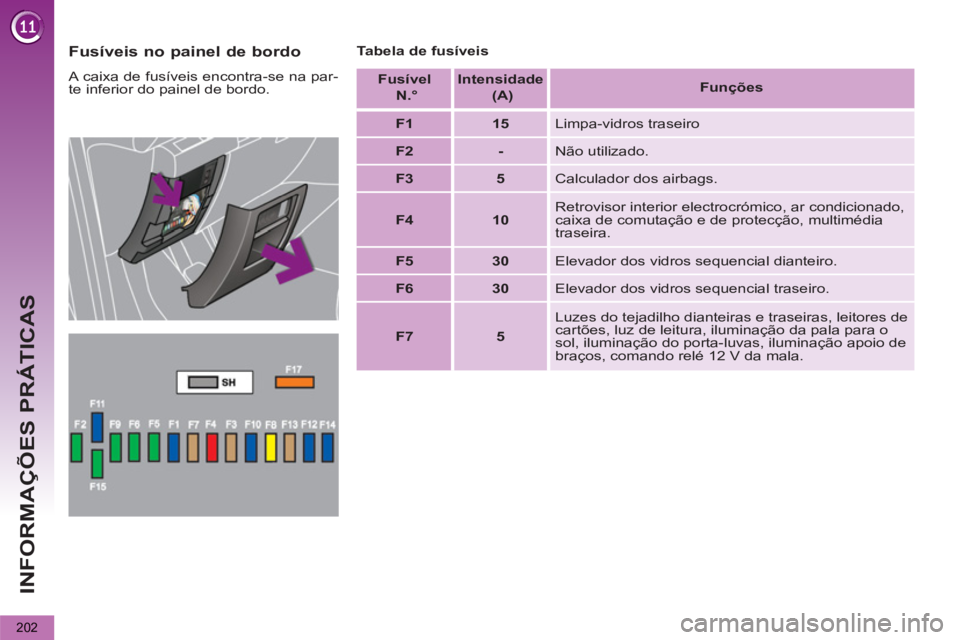

Fusíveis no painel de bordo
A caixa de fusíveis encontra-se na par-
te inferior do painel de bordo.
Tabela de fusíveis
Fusível
N.°
Intensidade
(A)
Funções
F1
15
Limpa-vidros traseiro
F2
-
Não utilizado.
F3
5
Calculador dos airbags.
F4
10
Retrovisor interior electrocrómico, ar condicionado,
caixa de comutação e de protecção, multimédia
traseira.
F5
30
Elevador dos vidros sequencial dianteiro.
F6
30
Elevador dos vidros sequencial traseiro.
F7
5
Luzes do tejadilho dianteiras e traseiras, leitores de
cartões, luz de leitura, iluminação da pala para o
sol, iluminação do porta-luvas, iluminação apoio de
braços, comando relé 12 V da mala.
Page 205 of 364
INFORMAÇÕES PRÁTICAS
203
Acesso aos fusíveis
)
Ver o parágrafo "Acesso às ferra-
mentas".
Fusível
N.°
Intensidade
(A)
Funções
F8
20
Auto-rádio, radiotelefone, carregador de CDs, ecrã
multifunções, detecção de pressão baixa dos pneus,
sirene de alarme, calculador de alarme, caixa telemática.
F9
30
Tomada de 12 V dianteira, isqueiro, tomada 12 V
traseira.
F10
15
Comandos sob o volante.
F11
15
Contactor anti-roubo de corrente fraca.
F12
15
Presença de reboque, sensor de chuva/
luminosidade, alimentação fusíveis F32, F34, F35.
F13
5
Caixa de serviço ao motor, calculador de airbags.
F14
15
Quadro de bordo, ecrã do quadro de bordo,
alimentação fusível F33.
F15
30
Trancamento e supertrancamento.
F17
40
Desembaciador do óculo traseiro, alimentação fusível F30.
SH
-
Derivação PARC.
Page 206 of 364
INFORMAÇÕES PRÁTICAS
204
Fusível
N°
Intensidade
(A)
Funções
F29
-
Não utilizado.
F30
5
Retrovisores exteriores aquecidos.
F31
30
Tomada 12V mala.
F32
5
Alavanca de velocidades caixa manual assistida.
F33
10
Apresentação visual, kit de mãos-livres, ar condicionado.
F34
5
Ecrã avisadores de cinto de segurança.
F35
10
Ajuda ao estacionamento, autorização amplificador HI-FI.
F36
10
Calculador caixa de serviço reboque, painel da porta do condutor.
F37
20
Amplificador Hi-Fi
F38
30
Banco eléctrico do condutor.
F39
20
Cortina do tecto em vidro panorâmico.
F40
-
Não utilizado.
Page 207 of 364
INFORMAÇÕES PRÁTICAS
205
Fusíveis no compartimento do
motor
A caixa de fusíveis encontra-se no com-
partimento do motor junto à bateria.
Acesso aos fusíveis
)
Desapertar a tampa.
)
Substituir o fusível (ver o parágrafo
correspondente).
)
Após a intervenção, fechar cuida-
dosamente a tampa para garantir o
isolamento da caixa de fusíveis.
Tabela de fusíveis
Fusível
N.°
Intensidade
(A)
Funções
F1
20
Alimentação do calculador do motor,
electroválvulas da bomba de injecção e EGR
(2 l HDI), injectores (2 l HDI).
F2
15
Avisador sonoro.
F3
10
Lava-vidros dianteiro/traseiro.
F4
10
Luzes diurnas.
F5
15
Electroválvulas de purga do cárter, descarga da
turbina e regulação da pressão Turbo (1,6 l THP),
aquecedor do vapor de óleo (1,6 l THP), aquecedor
de gasóleo (1,6 l HDI).
F6
10
Tomada diagnóstico, luzes direccionais, bomba
filtro de partículas (Diesel), Distance alert, detector
nível de água no motor, comando de regulação dos
retrovisores.
F7
10
Calculador da direcção assistida, caixa de
velocidades automática, motor de altura das luzes
direccionais.
F8
20
Comando do motor de arranque.
F9
10
Contactores pedais da embraiagem e travão.
F10
30
Accionadores do calculador do motor (gasolina:
bobinas de ignição, electroválvulas, sondas
de oxigénio, injectores, aquecedores, bomba
de combustível, termóstato pilotado) (Diesel:
electroválvulas, aquecedores).
F11
40
Pulsor do ar condicionado.
Page 208 of 364
INFORMAÇÕES PRÁTICAS
206
Fusível
N.°
Intensidade
(A)
Funções
F12
30
Velocidade reduzida/elevada do limpa-vidros dianteiro.
F13
40
Alimentação da caixa de serviço inteligente
(+ após contacto).
F14
30
Bomba de ar.
F15
10
Luz de estrada direita (máximos)
F16
10
Luz de estrada esquerda.
F17
15
Luz de cruzamento esquerda (médios).
F18
15
Luz de cruzamento direita.
F19
15
Aquecedor do vapor de óleo (1,6 l VTi),
electroválvula de regulação da pressão do turbo
(Diesel), detector nível de água no motor (Diesel).
F20
10
Termóstato pilotado, electroválvulas de distribuição
variável, electroválvula de regulação de pressão
Turbo (Diesel), detector do nível de água do motor
(Diesel).
F21
5
Alimentação do relé do grupo moto-ventilador,
comando do relé Valvetronic (1,6 l VTi),
arrefecimento Turbo (1,6 l THP), debímetro de ar
(1,6 l HDI).
Page 209 of 364
INFORMAÇÕES PRÁTICAS
207
Tabela de fusíveis mini e médios por cima da bateria
Fusível
N.°
Intensidade
(A)
Funções
F1
-
Não utilizado.
F2
5
Contactor bifunção do travão.
F3
5
Caixa carga da bateria.
F4
25
Electroválvulas ABS/CDS.
F5
5
Calculador ABS/CDS.
F6
15
Caixa de velocidades automática, caixa de
velocidades manual assistida.
F7 *
80
Grupo electrobomba direcção assistida.
F8
*
60
Grupo moto-ventilador.
F9 *
80/30
Caixa de pré-aquecimento (Diesel), motor eléctrico
Valvetronic (1,6 THP).
F10 *
40
Grupo electrobomba ABS/CDS.
F11 *
100
Caixa de comutação e de protecção.
F12 *
30
Grupo electrobomba caixa de velocidades manual
assistida.
Fusível
N.°
Intensidade (A)
Funções
MF1 *
-
Não utilizado.
MF2 *
30
Caixa de serviço reboque.
MF3 *
50
Caixa de fusíveis do habitáculo.
MF4 *
80
Caixa de serviço inteligente.
MF5 *
80
Caixa de serviço inteligente.
MF6 *
30
Travão de estacionamento eléctrico.
MF7 *
30
Bancos aquecidos dianteiros.
MF8 *
20
Lava-faróis.
Tabela dos fusíveis máxi
*
Os fusíveis máxi e alguns fusíveis
constituem uma protecção suplemen-
tar dos sistemas eléctricos. Qualquer
intervenção nestes fusíveis deve ser
efectuada pela rede PEUGEOT ou
por uma oficina qualificada.
Page 210 of 364
INFORMAÇÕES PRÁTICAS
208
BATERIA DE 12 V
Acesso à bateria
A bateria encontra-se situada sob o ca-
pot motor.
Para aceder:
)
abra o capot com o comando inte-
rior e, em seguida, com o exterior,
)
fixe a vareta do capot,
)
retire a tampa de protecção em
plástico para aceder ao borne (+),
)
se for necessário, abra a caixa de
fusíveis para retirar a bateria.
Desligar o terminal (+)
)
Eleve a manípulo D
no máximo para
bloquear a braçadeira E.
Ligar o terminal (+)
)
Posicione a braçadeira E
aberta do
cabo no terminal (+) da bateria.
)
Pressione verticalmente a braçadei-
ra E
para a posicionar correctamen-
te contra a bateria.
)
Bloqueie a braçadeira, afastando a
argola de posicionamento e baixan-
do o manípulo D
.
Não force carregando no ma-
nípulo, uma vez que se a bra-
çadeira estiver posicionada
incorrectamente o bloqueio é impos-
sível; recomece o procedimento.
A presença desta etiqueta indica a uti-
lização de uma bateria de chumbo de
12 V de tecnologia e características es-
pecíficas, que necessita, se for desliga-
da ou substituída, de uma intervenção
realizada numa oficina qualificada ou
pela rede PEUGEOT.
O incumprimento destas instruções po-
derá dar origem a um desgaste prema-
turo da bateria.
Após a montagem da bateria, o Stop &
Start ficará activo apenas após uma du-
ração de algumas horas, dependendo
das condições climáticas e do estado
de carga da bateria (até cerca de 8 ho-
ras).
A recarga da bateria do Stop & Start
não necessita que esta seja desligada.
Modo de execução para efectuar o arranque
do motor a partir de outra bateria ou para re-
carregar a sua bateria descarregada.
