PEUGEOT 5008 2016 Betriebsanleitungen (in German)

239
5008_de_Chap10_infos-pratiques_ed01-2015

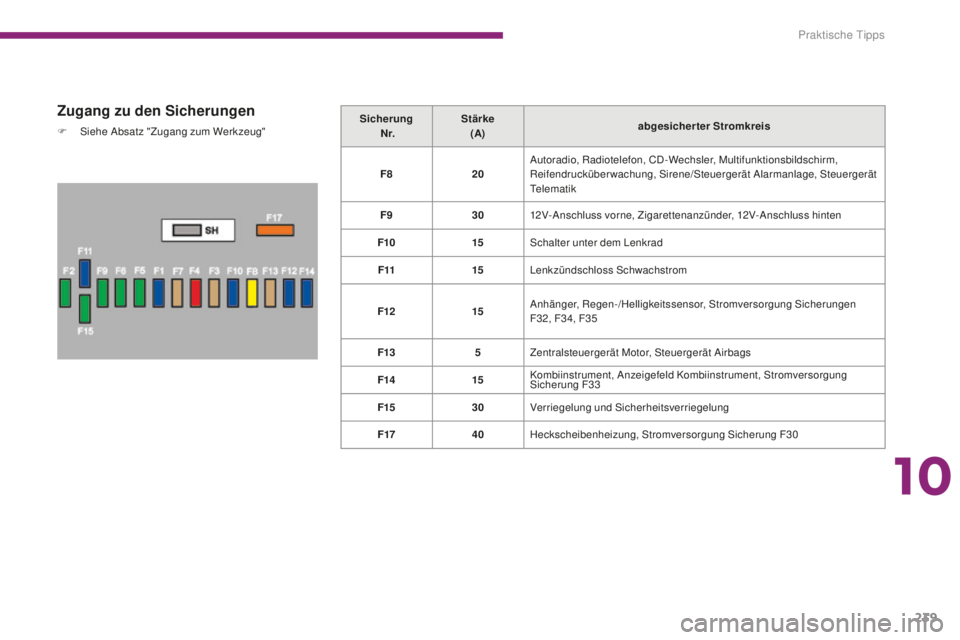

Zugang zu den Sicherungen
F Siehe Absatz "Zugang zum Werkzeug"Sicherung

N r. Stärke
(A) abgesicherter Stromkreis
F8 20Autoradio, Radiotelefon, CD-Wechsler, Multifunktionsbildschirm,
Reifendrucküberwachung, Sirene/Steuergerät Alarmanlage, Steuergerät
te

lematik
F9 3012V-Anschluss vorne, Zigarettenanzünder, 12V-Anschluss hinten
F10 15Schalter unter dem Lenkrad
F11 15Lenkzündschloss Schwachstrom
F12 15Anhänger, Regen-/Helligkeitssensor, Stromversorgung Sicherungen
F32, F34, F35
F13 5Zentralsteuergerät Motor, Steuergerät Airbags
F14 15Kombiinstrument, Anzeigefeld Kombiinstrument, Stromversorgung
Sicherung F33
F15 30Verriegelung und Sicherheitsverriegelung
F17 40Heckscheibenheizung, Stromversorgung Sicherung F30
10
Praktische tipps

240
5008_de_Chap10_infos-pratiques_ed01-2015

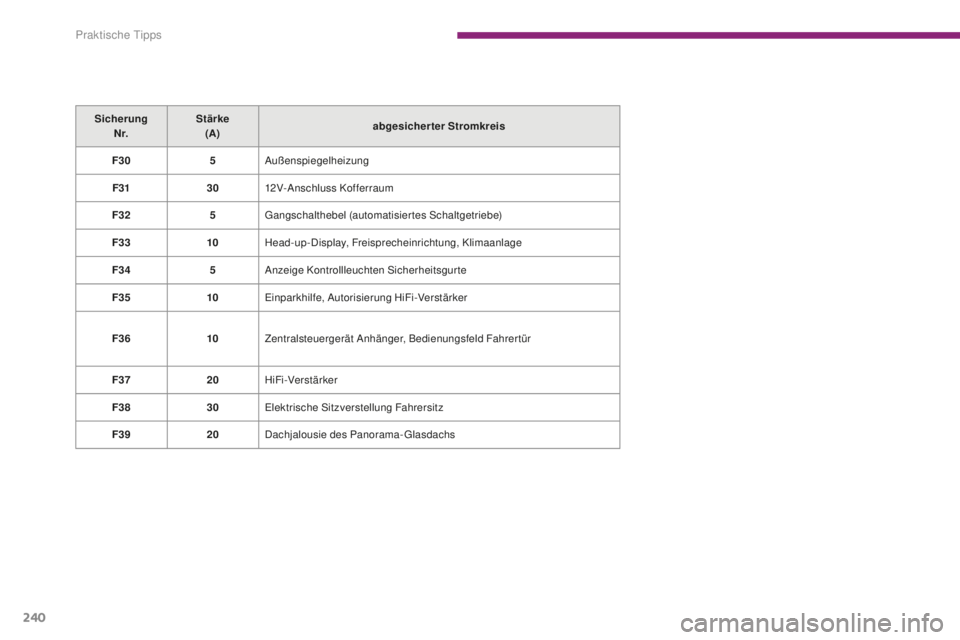

Sicherung N r. Stärke
(A) abgesicherter Stromkreis
F30 5Außenspiegelheizung
F31 3012V-Anschluss Kofferraum
F32 5
gan

gschalthebel (automatisiertes Schaltgetriebe)
F33 10Head-up-Display, Freisprecheinrichtung, Klimaanlage
F34 5Anzeige Kontrollleuchten Sicherheitsgurte
F35 10
ei

nparkhilfe, Autorisierung HiFi-Verstärker
F36 10Zentralsteuergerät Anhänger, Bedienungsfeld Fahrertür
F37 20HiFi-Verstärker
F38 30
el

ektrische Sitzverstellung Fahrersitz
F39 20Dachjalousie des Panorama-
gl

asdachs
Praktische tipps

241
5008_de_Chap10_infos-pratiques_ed01-2015

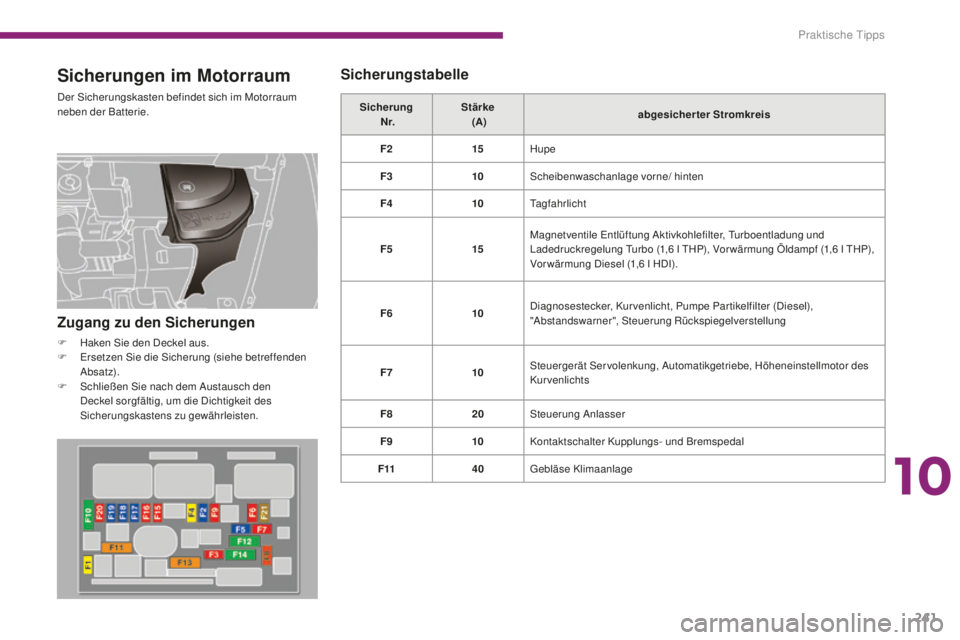

Sicherungen im Motorraum
Der Sicherungskasten befindet sich im Motorraum
neben der Batterie.Sicherung
N r. Stärke
(A) abgesicherter Stromkreis
F2 15Hupe
F3 10Scheibenwaschanlage vorne/ hinten
F4 10
ta

gfahrlicht
F5 15Magnetventile
e
n
tlüftung Aktivkohlefilter, t
ur
boentladung und
Ladedruckregelung
t
u
rbo (1,6 l t
H
P), Vor wärmung Öldampf (1,6 l t
H
P),
Vor wärmung Diesel (1,6
l HDI).
F6 10Diagnosestecker, Kur venlicht, Pumpe Par tikelfilter (Diesel),
"Abstandswarner", Steuerung Rückspiegelverstellung
F7 10Steuergerät Servolenkung, Automatikgetriebe, Höheneinstellmotor des
Kurvenlichts
F8 20Steuerung Anlasser
F9 10Kontaktschalter Kupplungs- und Bremspedal
F11 40
ge

bläse Klimaanlage
Zugang zu den Sicherungen
F Haken Sie den Deckel aus.
F er setzen Sie die Sicherung (siehe betreffenden
A bsat z).
F

S
chließen Sie nach dem Austausch den
Deckel sorgfältig, um die Dichtigkeit des
Sicherungskastens zu gewährleisten.
Sicherungstabelle
10
Praktische tipps

242
5008_de_Chap10_infos-pratiques_ed01-2015
Sicherung N r. Stärke
(A) abgesicherter Stromkreis
F12 30Niedrige / hohe
g
es
chwindigkeit Frontscheibenwischer
F14 30
el

ektropumpe Abgasanlage
F15 10Fernlicht rechts
F16 10Fernlicht links
F17 15Abblendlicht links
F18 15Abblendlicht rechts
Praktische tipps

243
5008_de_Chap10_infos-pratiques_ed01-2015
Sicherung N r. Stärke
(A) abgesicherter Stromkreis
F2 5Doppelfunktionsschalter Bremse
F3 5Steuergerät Batterieladekontrolle
F4 25Magnetventile ABS/DSC
F6 15Automatisiertes Schaltgetriebe / Automatikgetriebe

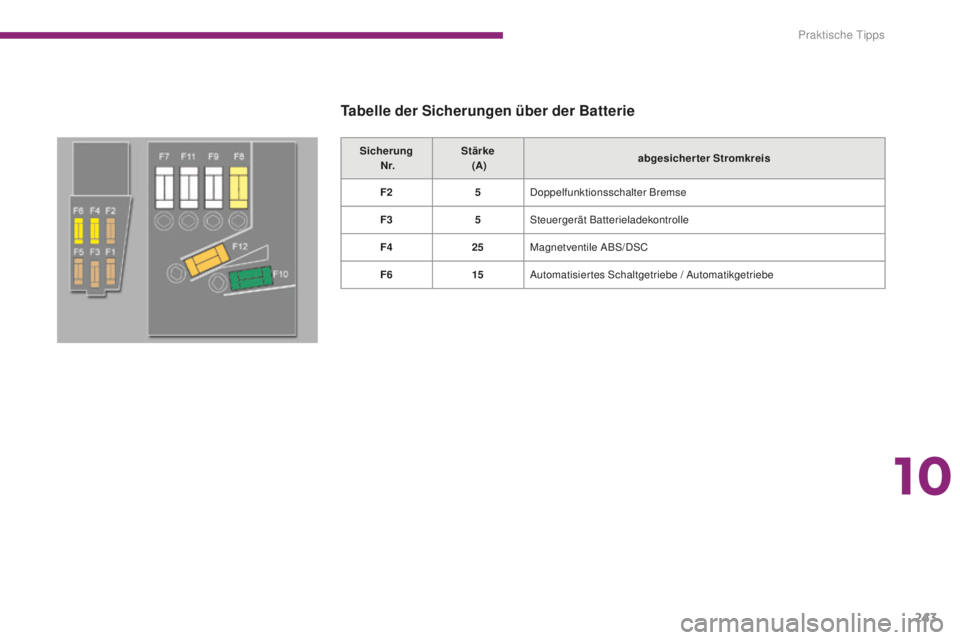

Tabelle der Sicherungen über der Batterie
10
Praktische tipps

244
5008_de_Chap10_infos-pratiques_ed01-2015

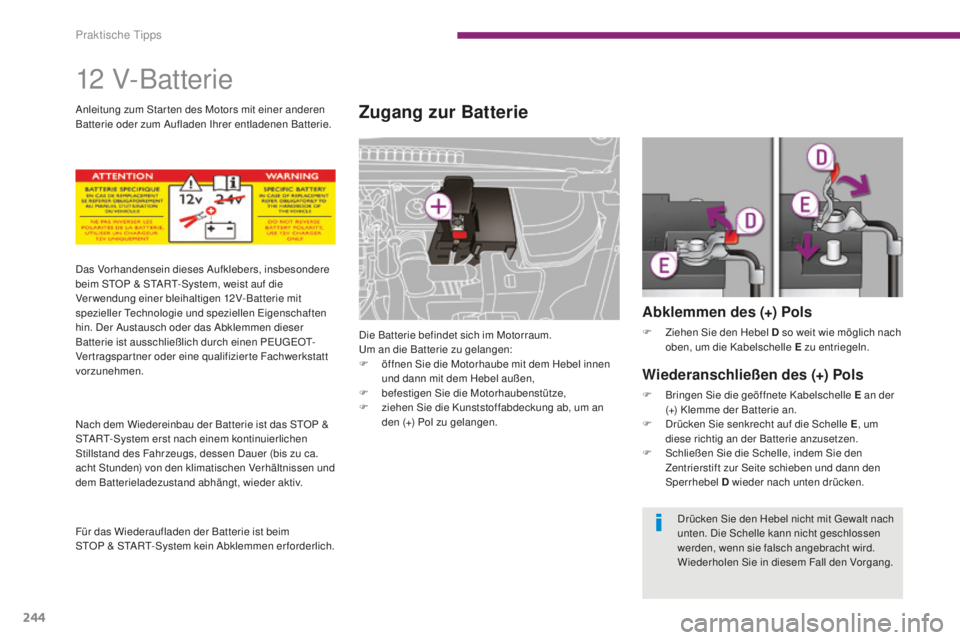

12 V-Batterie
Zugang zur Batterie
Die Batterie befindet sich im Motorraum.u
m an die Batterie zu gelangen:
F

ö
ffnen Sie die Motorhaube mit dem Hebel innen
und dann mit dem Hebel außen,
F

be
festigen Sie die Motorhaubenstütze,
F

z
iehen Sie die Kunststoffabdeckung ab, um an
den (+) Pol zu gelangen.
Abklemmen des (+) Pols
F Ziehen Sie den Hebel D so weit wie möglich nach oben, um die Kabelschelle E zu entriegeln.
Wiederanschließen des (+) Pols
F Bringen Sie die geöffnete Kabelschelle E an der (+) Klemme der Batterie an.
F

D
rücken Sie senkrecht auf die Schelle E , um
diese richtig an der Batterie anzusetzen.
F

S
chließen Sie die Schelle, indem Sie den
Zentrierstift zur Seite schieben und dann den
Sperrhebel D wieder nach unten drücken.
Das Vorhandensein dieses Aufklebers, insbesondere
beim S
tO

P & S
tA

R
t-

System, weist auf die
Verwendung einer bleihaltigen 12V-Batterie mit
spezieller
t
ec

hnologie und speziellen
e
i

genschaften
hin. Der Austausch oder das Abklemmen dieser
Batterie ist ausschließlich durch einen P
eu

ge
Ot-
V

ertragspartner oder eine qualifizierte Fachwerkstatt
vorzunehmen.
Nach dem Wiedereinbau der Batterie ist das S
tO

P &
S
tA

R
t-

System erst nach einem kontinuierlichen
Stillstand des Fahrzeugs, dessen Dauer (bis zu ca.
acht Stunden) von den klimatischen Verhältnissen und
dem Batterieladezustand abhängt, wieder aktiv.
Für das Wiederaufladen der Batterie ist beim
S
tO

P & S
tA

R
t-

System kein Abklemmen er forderlich.
Anleitung zum Star ten des Motors mit einer anderen
Batterie oder zum Aufladen Ihrer entladenen Batterie.
Drücken Sie den Hebel nicht mit g
e
walt nach
unten. Die Schelle kann nicht geschlossen
werden, wenn sie falsch angebracht wird.
Wiederholen Sie in diesem Fall den Vorgang.
Praktische tipps

245
5008_de_Chap10_infos-pratiques_ed01-2015

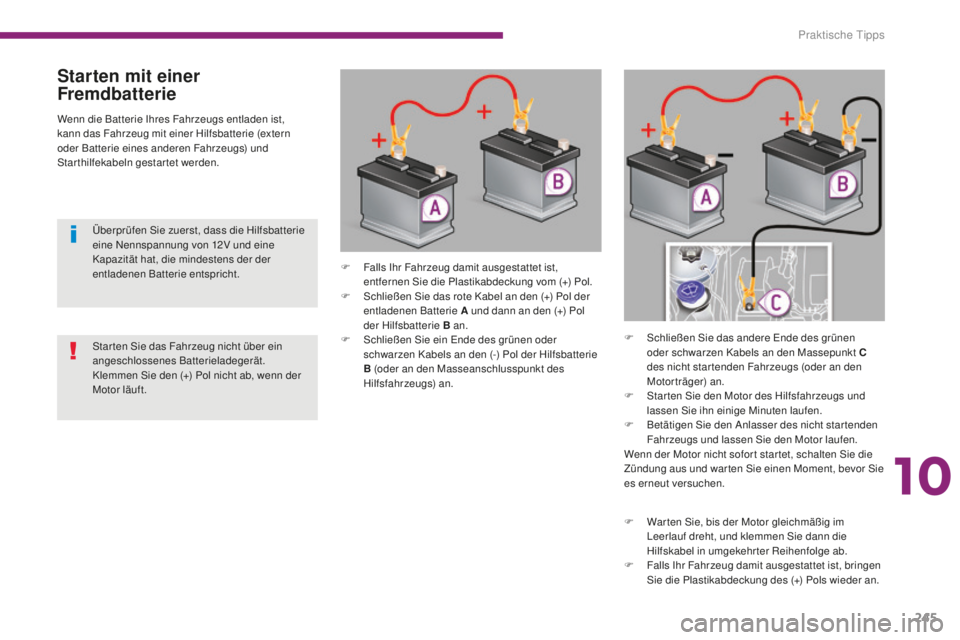

Starten mit einer
Fremdbatterie
Wenn die Batterie Ihres Fahrzeugs entladen ist,
kann das Fahrzeug mit einer Hilfsbatterie (extern
oder Batterie eines anderen Fahrzeugs) und
Starthilfekabeln gestartet werden.F

F
alls Ihr Fahrzeug damit ausgestattet ist,
entfernen Sie die Plastikabdeckung vom (+) Pol.
F

S
chließen Sie das rote Kabel an den (+) Pol der
entladenen Batterie A und dann an den (+) Pol
der Hilfsbatterie B an.
F

S
chließen Sie ein e
n
de des grünen oder
schwarzen Kabels an den (-) Pol der Hilfsbatterie
B (oder an den Masseanschlusspunkt des
Hilfsfahrzeugs) an. F

S
chließen Sie das andere e
n
de des grünen
oder schwarzen Kabels an den Massepunkt C
des nicht star tenden Fahrzeugs (oder an den
Motorträger) an.
F

S
tar ten Sie den Motor des Hilfsfahrzeugs und
lassen Sie ihn einige Minuten laufen.
F

B
etätigen Sie den Anlasser des nicht star tenden
Fahrzeugs und lassen Sie den Motor laufen.
Wenn der Motor nicht sofor t star tet, schalten Sie die
Zündung aus und war ten Sie einen Moment, bevor Sie
es erneut versuchen.
Star ten Sie das Fahrzeug nicht über ein
angeschlossenes Batterieladegerät.
Klemmen Sie den (+) Pol nicht ab, wenn der
Motor läuft. Überprüfen Sie zuerst, dass die Hilfsbatterie
eine Nennspannung von 12V und eine
Kapazität hat, die mindestens der der
entladenen Batterie entspricht.
F

W
ar ten Sie, bis der Motor gleichmäßig im
Leerlauf dreht, und klemmen Sie dann die
Hilfskabel in umgekehrter Reihenfolge ab.
F

F
alls Ihr Fahrzeug damit ausgestattet ist, bringen
Sie die Plastikabdeckung des (+) Pols wieder an.
10
Praktische tipps

246
5008_de_Chap10_infos-pratiques_ed01-2015
Aufladen der Batterie mit
einem Batterieladegerät
F Klemmen Sie die Fahrzeugbatterie ab.
F B eachten Sie die ge brauchsanweisung des
Ladegerät-Herstellers.
F

B
eginnen Sie beim Wiederanschließen der
Batterie mit dem (-) Pol.
F

Ü
berprüfen Sie Batteriepole und Klemmen auf
Sauberkeit. Wenn sie einen (weißlichen oder
grünlichen) Sulfatbelag aufweisen, müssen sie
gelöst und gesäubert werden.
Die Batterien enthalten schädliche
Substanzen wie Schwefelsäure und Blei. Sie
müssen gemäß den gesetzlichen Vorschriften
entsorgt werden und dür fen auf keinen Fall im
Hausmüll entsorgt werden.
ge

ben Sie verbrauchte Batterien an einer
dafür zugelassenen Sammelstelle ab.
Wenn das Fahrzeug länger als einen Monat
nicht benutzt wird, empfiehlt es sich, die
Batterie abzuklemmen.
Vor dem Abklemmen
Klemmen Sie die Batterie frühestens 2 Minuten nach
de m Ausschalten der Zündung ab.
Schließen Sie die Fenster und die Vorder türen, bevor
Sie die Batterie abklemmen.
Nach dem Wiederanschließen
Nach jedem Wiederanschließen der Batterie dar f
der Motor erst 1 Minute nach dem ei nschalten
der Zündung angelassen werden, damit die
elektronischen Systeme initialisiert werden können.
Sollten trotz Beachtung dieser Vorschrift leichte
Störungen auftreten und bestehen bleiben, wenden
Sie sich bitte an das P
eu

ge
Ot-
Händlernetz oder an
eine qualifizierte Fachwerkstatt.
Folgende Systeme ( je nach Version) müssen Sie
selbst reinitialisieren (lesen Sie dazu bitte die
entsprechende Rubrik nach):
-

d
en Schlüssel mit der Fernbedienung,
-
d

ie elektrische(n) Dachjalousie(n),
-
...
V

or Arbeiten an der Batterie, denken Sie
daran, Augen und
g
e

sicht zu schützen.
Jeder
e
i

ngriff an der Batterie muss in einem
gut belüfteten Bereich in weitem Abstand von
offenem Feuer oder Funkenquellen erfolgen,
um jegliche
e
x

plosions- und Brandgefahr
auszuschließen.
Versuchen Sie nicht eine gefrorene
Batterie wieder aufzuladen; sie muss
zuerst aufgetaut werden, um eine ex
plosionsgefahr auszuschließen. Wenn
die Batterie gefroren war, lassen Sie
diese vor dem Wiederaufladen durch das
P
eu

ge
Ot-

Händlernetz oder durch eine
qualifizierte Fachwerkstatt überprüfen,
um sicherzustellen, dass die inneren
Komponenten nicht beschädigt worden sind
und das
g
eh

äuse keine Risse bekommen
hat, da dies das Austreten von giftiger und
korrosiver Säure zur Folge hätte.
Die Pole nicht ver tauschen und
ausschließlich ein 12V-Ladegerät verwenden.
Klemmen Sie die Pole nicht bei laufendem
Motor ab.
Laden Sie die Batterie erst auf, wenn Sie die
Pole abgeklemmt haben.
Waschen Sie sich die Hände nach
Beendigung der Arbeit.
Schieben Sie das Fahrzeug nicht an, um
den Motor zu star ten, wenn es mit einem
automatisierten Schaltgetriebe oder
Automatikgetriebe ausgerüstet ist. Bestimmte Funktionen sind nicht ver fügbar
solange die Batterie kein ausreichendes
Ladeniveau erreicht hat.
Praktische tipps

247
5008_de_Chap10_infos-pratiques_ed01-2015
Verlassen des
Energiesparmodus
Die betreffenden Funktionen werden automatisch
bei der nächsten Inbetriebnahme des Fahrzeugs
reaktiviert.
um d
iese Funktionen sofor t wieder ver wenden zu
können, star ten Sie den Motor und lassen Sie ihn
mindesten 5


Minuten laufen.
entlastung der
Batterieen ergiesparmodus
Wechsel in den
Energiesparmodus
Wenn diese Zeit verstrichen ist, wird der Wechsel in
den
en ergiesparmodus auf dem Bildschirm angezeigt,
die eingeschalteten Verbraucher werden auf
Bereitschaft geschaltet.
Diese Funktion dient dazu, die Benutzung bestimmter
elektrischer Verbraucher unter Berücksichtigung des
Ladezustandes der Batterie zu steuern.
Während der Fahr t werden bestimmte Verbraucher
wie die Klimaanlage, die Heckscheibenheizung, usw.
vorübergehend ausgeschaltet.
Die ausgeschalteten Verbraucher werden automatisch
wieder eingeschaltet, wenn es die Bedingungen
erlauben.
Hiermit wird die Betriebsdauer bestimmter Funktionen gesteuer t, um die Batterie nicht zu stark zu entladen.
Nach dem Abstellen des Motors können Sie elektrische Verbraucher wie Audioanlage und t
e
lematik,
Scheibenwischer, Abblendlicht, Deckenleuchten, usw. insgesamt noch für die Dauer von maximal 30 Minuten
benutzen.
Diese Zeit kann wesentlich kürzer sein, wenn die Batterie schwach geladen ist.
Wenn Sie gerade ein g
e
spräch führen,
können Sie dieses 5
Minuten lang mit der
Freisprecheinrichtung Ihres WIP Sound oder
WIP Nav halten. Beachten Sie die Laufzeit des Motors, um
ein ordnungsgemäßes Laden der Batterie zu
gewährleisten.
Star ten Sie den Motor nicht immer wieder und
andauernd neu, um die Batterie zu laden.
Bei entladener Batterie springt der Motor
nicht an (vgl. Absatz "Batterie").
10
Praktische tipps

248
5008_de_Chap10_infos-pratiques_ed01-2015

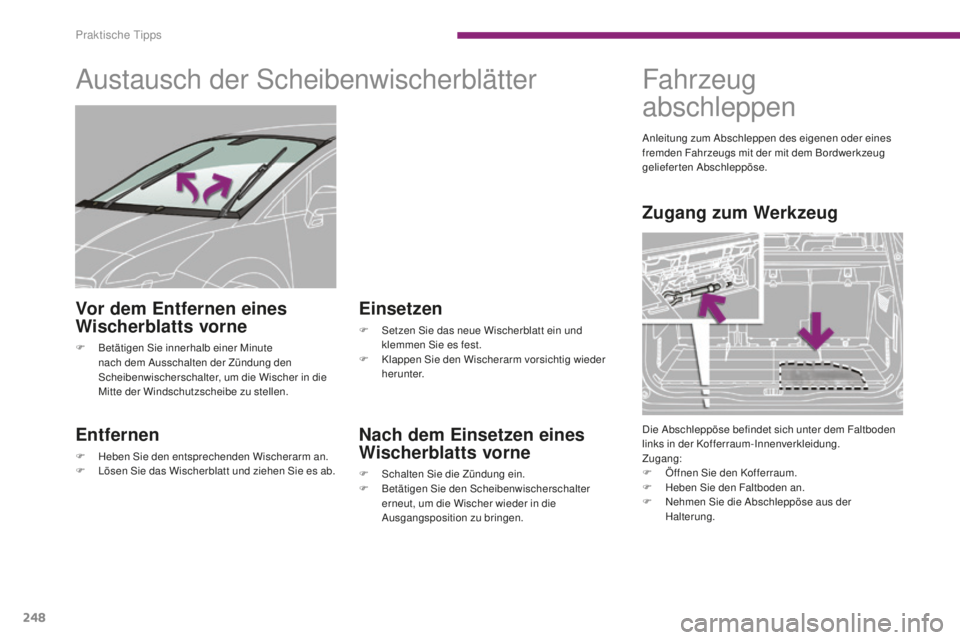

Austausch der Scheibenwischerblätter
Entfernen
F Heben Sie den entsprechenden Wischerarm an.
F L ösen Sie das Wischerblatt und ziehen Sie es ab.
Einsetzen
F Setzen Sie das neue Wischerblatt ein und klemmen Sie es fest.
F

K
lappen Sie den Wischerarm vorsichtig wieder
herunter.
Vor dem Entfernen eines
Wischerblatts vorne
F Betätigen Sie innerhalb einer Minute nach dem Ausschalten der Zündung den
Scheibenwischerschalter, um die Wischer in die
Mitte der Windschutzscheibe zu stellen.
Nach dem Einsetzen eines
Wischerblatts vorne
F Schalten Sie die Zündung ein.
F B etätigen Sie den Scheibenwischerschalter
erneut, um die Wischer wieder in die
Ausgangsposition zu bringen.
Fahrzeug
abschleppen
Zugang zum Werkzeug
Die Abschleppöse befindet sich unter dem Faltboden
links in der Kofferraum-Innenverkleidung.
Zugang:
F

Ö
ffnen Sie den Kofferraum.
F

H
eben Sie den Faltboden an.
F

N
ehmen Sie die Abschleppöse aus der
Halterung.
Anleitung zum Abschleppen des eigenen oder eines
fremden Fahrzeugs mit der mit dem Bordwerkzeug
gelieferten Abschleppöse.
Praktische tipps
