Peugeot 508 2011 Manual del propietario (in Spanish)
Manufacturer: PEUGEOT, Model Year: 2011, Model line: 508, Model: Peugeot 508 2011Pages: 340, tamaño PDF: 25.76 MB
Page 121 of 340

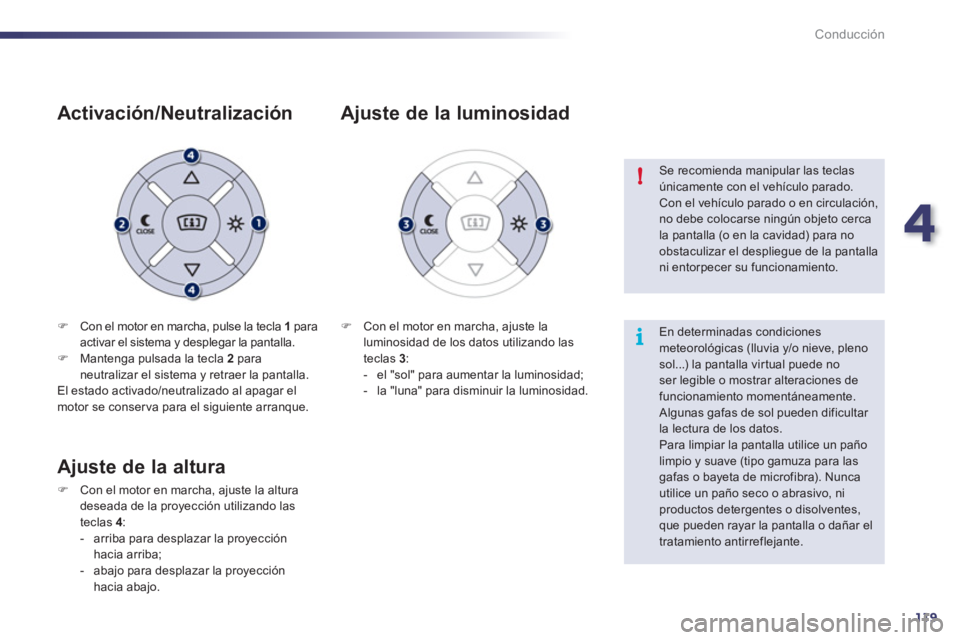

4
119
i !
Conducción
)
Con el motor en marcha, pulse la tecla 1
para
activar el sistema y desplegar la pantalla.
)
Mantenga pulsada la tecla 2
para
neutralizar el sistema y retraer la pantalla.
El estado activado/neutralizado al apagar el
motor se conserva para el siguiente arranque.
Activación/Neutralización
)
Con el motor en marcha, ajuste la
luminosidad de los datos utilizando las
teclas 3
:
- el "sol" para aumentar la luminosidad;
- la "luna" para disminuir la luminosidad.
Ajuste de la luminosidad
Se recomienda manipular las teclas
únicamente con el vehículo parado.
Con el vehículo parado o en circulación,
no debe colocarse ningún objeto cerca
la pantalla (o en la cavidad) para no
obstaculizar el despliegue de la pantalla
ni entorpecer su funcionamiento.
En determinadas condiciones
meteorológicas (lluvia y/o nieve, pleno
sol...) la pantalla virtual puede no
ser legible o mostrar alteraciones de
funcionamiento momentáneamente.
Algunas gafas de sol pueden dificultar
la lectura de los datos.
Para limpiar la pantalla utilice un paño
limpio y suave (tipo gamuza para las
gafas o bayeta de microfibra). Nunca
utilice un paño seco o abrasivo, ni
productos detergentes o disolventes,
que pueden rayar la pantalla o dañar el
tratamiento antirreflejante.
Ajuste de la altura
)
Con el motor en marcha, ajuste la altura
deseada de la proyección utilizando las
teclas 4
:
- arriba para desplazar la proyección
hacia arriba;
- abajo para desplazar la proyección
hacia abajo.

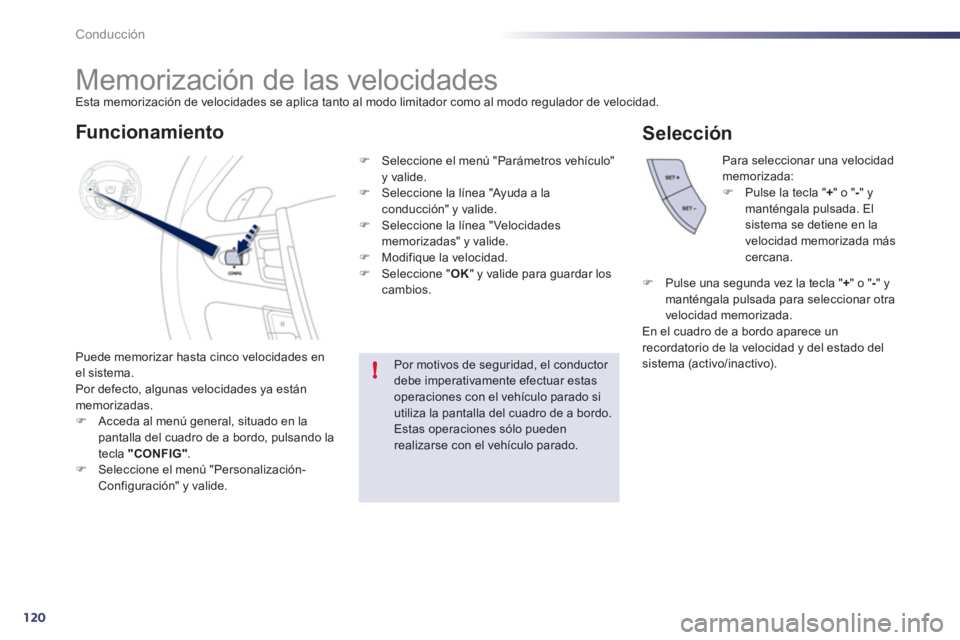

Page 122 of 340
120
!
Conducción
Memorización de las velocidades
Esta memorización de velocidades se aplica tanto al modo limitador como al modo regulador de velocidad.
Puede memorizar hasta cinco velocidades en
el sistema.
Por defecto, algunas velocidades ya están
memorizadas.
)
Acceda al menú general, situado en la
pantalla del cuadro de a bordo, pulsando la
tecla "CONFIG"
.
)
Seleccione el menú "Personalización-
Configuración" y valide. Para seleccionar una velocidad
memorizada:
)
Pulse la tecla " +
" o " -
" y
manténgala pulsada. El
sistema se detiene en la
velocidad memorizada más
cercana.
Por motivos de seguridad, el conductor
debe imperativamente efectuar estas
operaciones con el vehículo parado si
utiliza la pantalla del cuadro de a bordo.
Estas operaciones sólo pueden
realizarse con el vehículo parado.
Funcionamiento
)
Seleccione el menú "Parámetros vehículo"
y valide.
)
Seleccione la línea "Ayuda a la
conducción" y valide.
)
Seleccione la línea " Velocidades
memorizadas" y valide.
)
Modifique la velocidad.
)
Seleccione " OK
" y valide para guardar los
cambios.
Selección
)
Pulse una segunda vez la tecla " +
" o " -
" y
manténgala pulsada para seleccionar otra
velocidad memorizada.
En el cuadro de a bordo aparece un
recordatorio de la velocidad y del estado del
sistema (activo/inactivo).

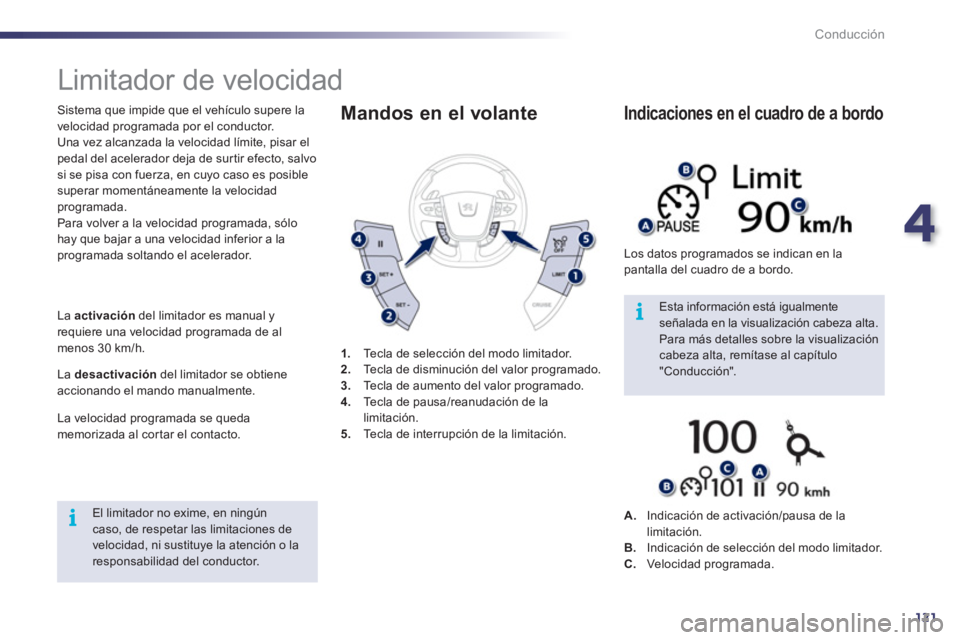

Page 123 of 340
4
121
i
i
Conducción
Limitador de velocidad
Sistema que impide que el vehículo supere la
velocidad programada por el conductor.
Una vez alcanzada la velocidad límite, pisar el
pedal del acelerador deja de surtir efecto, salvo
si se pisa con fuerza, en cuyo caso es posible
superar momentáneamente la velocidad
programada.
Para volver a la velocidad programada, sólo
hay que bajar a una velocidad inferior a la
programada soltando el acelerador.
La activación
del limitador es manual y
requiere una velocidad programada de al
menos 30 km/h.
La desactivación
del limitador se obtiene
accionando el mando manualmente.
La velocidad programada se queda
memorizada al cortar el contacto.
El limitador no exime, en ningún
caso, de respetar las limitaciones de
velocidad, ni sustituye la atención o la
responsabilidad del conductor.
Esta información está igualmente
señalada en la visualización cabeza alta.
Para más detalles sobre la visualización
cabeza alta, remítase al capítulo
"Conducción".
1.
Tecla de selección del modo limitador.
2.
Tecla de disminución del valor programado.
3.
Tecla de aumento del valor programado.
4.
Tecla de pausa/reanudación de la
limitación.
5.
Tecla de interrupción de la limitación.
Mandos en el volante
Los datos programados se indican en la
pantalla del cuadro de a bordo.
Indicaciones en el cuadro de a bordo
A.
Indicación de activación/pausa de la
limitación.
B.
Indicación de selección del modo limitador.
C.
Velocidad programada.

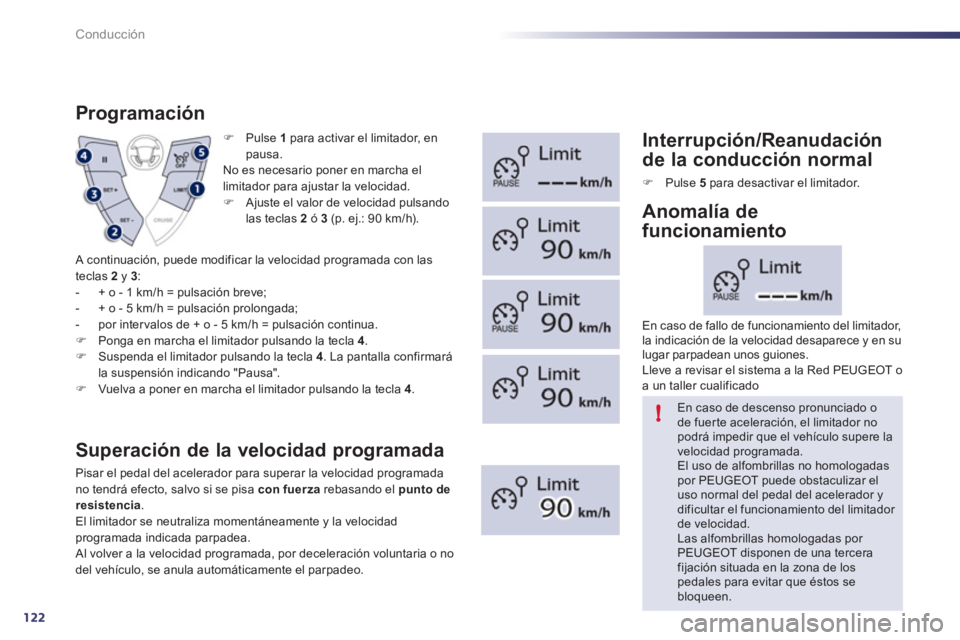

Page 124 of 340
122
!
Conducción
)
Pulse 1
para activar el limitador, en
pausa.
No es necesario poner en marcha el
limitador para ajustar la velocidad.
)
Ajuste el valor de velocidad pulsando
las teclas 2
ó 3
(p. ej.: 90 km/h).
Programación
Superación de la velocidad programada
Pisar el pedal del acelerador para superar la velocidad programada
no tendrá efecto, salvo si se pisa con fuerza
rebasando el punto de
resistencia
.
El limitador se neutraliza momentáneamente y la velocidad
programada indicada parpadea.
Al volver a la velocidad programada, por deceleración voluntaria o no
del vehículo, se anula automáticamente el parpadeo.
Interrupción/Reanudación
de la conducción normal
)
Pulse 5
para desactivar el limitador.
En caso de descenso pronunciado o
de fuerte aceleración, el limitador no
podrá impedir que el vehículo supere la
velocidad programada.
El uso de alfombrillas no homologadas
por PEUGEOT puede obstaculizar el
uso normal del pedal del acelerador y
dificultar el funcionamiento del limitador
de velocidad.
Las alfombrillas homologadas por
PEUGEOT disponen de una tercera
fijación situada en la zona de los
pedales para evitar que éstos se
bloqueen.
En caso de fallo de funcionamiento del limitador,
la indicación de la velocidad desaparece y en su
lugar parpadean unos guiones.
Lleve a revisar el sistema a la Red PEUGEOT o
a un taller cualificado
Anomalía de
funcionamiento
A continuación, puede modificar la velocidad programada con las
teclas 2
y 3
:
- + o - 1 km/h = pulsación breve;
- + o - 5 km/h = pulsación prolongada;
- por inter valos de + o - 5 km/h = pulsación continua.
)
Ponga en marcha el limitador pulsando la tecla 4
.
)
Suspenda el limitador pulsando la tecla 4
. La pantalla confirmará
la suspensión indicando "Pausa".
)
Vuelva a poner en marcha el limitador pulsando la tecla 4
.
Page 125 of 340
4
123
i
i
Conducción
Regulador de velocidad
Sistema que mantiene el vehículo
automáticamente en la velocidad programada
por el conductor, sin pisar el acelerador.
La activación
del regulador es manual y
requiere una velocidad mínima de 40 km/h, así
como haber introducido:
- la 4ª marcha o superior, con caja de
velocidades manual;
- la 2ª marcha o superior, con caja de
velocidades manual pilotada o con caja
automática;
- la posición A
, con caja manual pilotada, o D
,
con caja automática.
La interrupción
del regulador se realiza
manualmente, pisando los pedales del freno o
de embrague o, por motivos de seguridad, si se
activa la regulación del sistema ESP.
La velocidad programada puede superarse
momentáneamente pisando el pedal del
acelerador.
Para volver a la velocidad programada sólo hay
que soltar el pedal del acelerador.
Al cortar el contacto se anula cualquier valor de
velocidad programado.
1.
Tecla de selección del modo regulador.
2.
Tecla de programación de una velocidad/
de disminución del valor programado.
3.
Tecla de programación de una velocidad/
de aumento del valor programado.
4.
Tecla de pausa/reanudación de la
regulación.
5.
Tecla de interrupción de la regulación.
Mandos en el volante
El regulador no exime en ningún
caso de respetar las limitaciones de
velocidad, ni sustituye la atención o la
responsabilidad del conductor.
Esta información está igualmente
señalada en la visualización cabeza alta.
Para más detalles sobre la visualización
cabeza alta, remítase al capítulo
"Conducción". La información programada se indica en la
pantalla del cuadro de a bordo.
Indicaciones en el cuadro de a bordo
A.
Indicación de la activación/pausa de la
regulación.
B.
Indicación de la selección del modo
regulador.
C.
Velocidad programada.

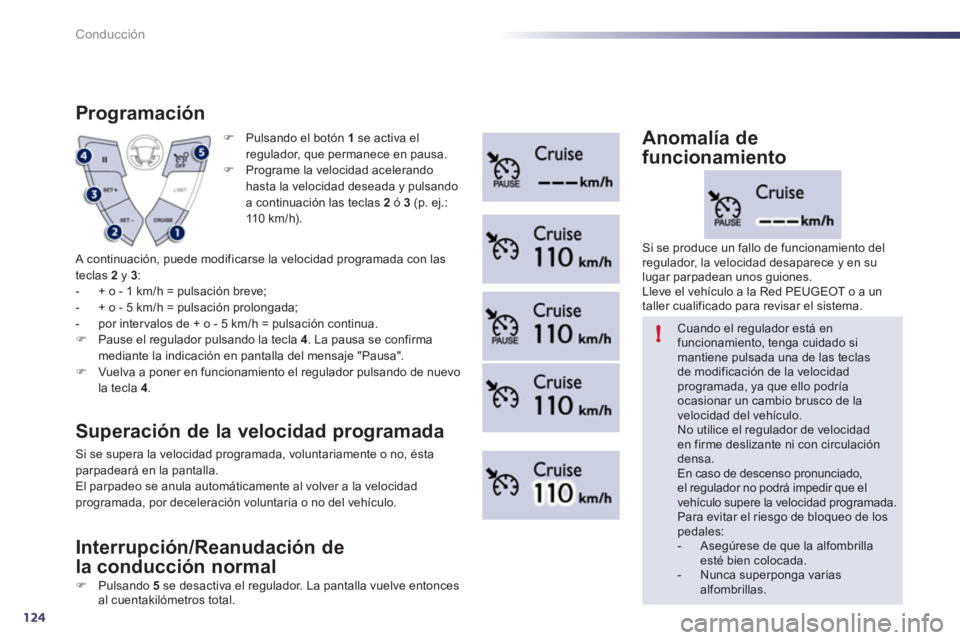

Page 126 of 340
124
!
Conducción
)
Pulsando el botón 1
se activa el
regulador, que permanece en pausa.
)
Programe la velocidad acelerando
hasta la velocidad deseada y pulsando
a continuación las teclas 2
ó 3
(p. ej.:
110 km/h).
Programación
A continuación, puede modificarse la velocidad programada con las
teclas 2
y 3
:
- + o - 1 km/h = pulsación breve;
- + o - 5 km/h = pulsación prolongada;
- por inter valos de + o - 5 km/h = pulsación continua.
)
Pause el regulador pulsando la tecla 4
. La pausa se confirma
mediante la indicación en pantalla del mensaje "Pausa".
)
Vuelva a poner en funcionamiento el regulador pulsando de nuevo
la tecla 4
.
Superación de la velocidad programada
Si se supera la velocidad programada, voluntariamente o no, ésta
parpadeará en la pantalla.
El parpadeo se anula automáticamente al volver a la velocidad
programada, por deceleración voluntaria o no del vehículo. Cuando el regulador está en
funcionamiento, tenga cuidado si
mantiene pulsada una de las teclas
de modificación de la velocidad
programada, ya que ello podría
ocasionar un cambio brusco de la
velocidad del vehículo.
No utilice el regulador de velocidad
en firme deslizante ni con circulación
densa.
En caso de descenso pronunciado,
el regulador no podrá impedir que el
vehículo supere la velocidad programada.
Para evitar el riesgo de bloqueo de los
pedales:
- Asegúrese de que la alfombrilla
esté bien colocada.
- Nunca superponga varias
alfombrillas.
Si se produce un fallo de funcionamiento del
regulador, la velocidad desaparece y en su
lugar parpadean unos guiones.
Lleve el vehículo a la Red PEUGEOT o a un
taller cualificado para revisar el sistema.
Anomalía de
funcionamiento
Interrupción/Reanudación de
la conducción normal
)
Pulsando 5
se desactiva el regulador. La pantalla vuelve entonces
al cuentakilómetros total.

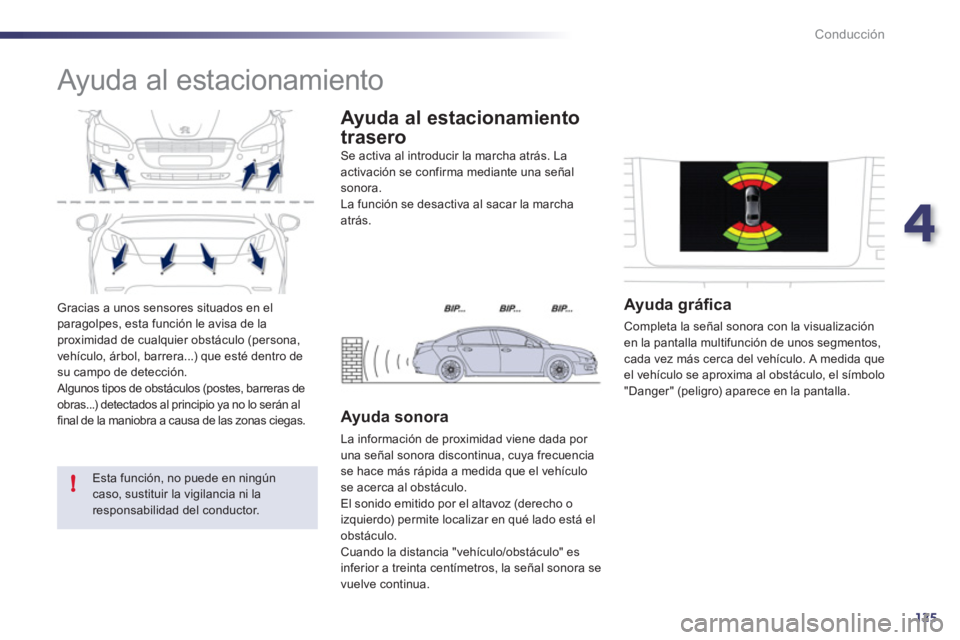

Page 127 of 340
4
125
!
Conducción
Gracias a unos sensores situados en el
paragolpes, esta función le avisa de la
proximidad de cualquier obstáculo (persona,
vehículo, árbol, barrera...) que esté dentro de
su campo de detección.
Algunos tipos de obstáculos (postes, barreras de
obras...) detectados al principio ya no lo serán al
final de la maniobra a causa de las zonas ciegas.
Ayuda al estacionamiento
Esta función, no puede en ningún
caso, sustituir la vigilancia ni la
responsabilidad del conductor.
Se activa al introducir la marcha atrás. La
activación se confirma mediante una señal
sonora.
La función se desactiva al sacar la marcha
atrás.
Ayuda al estacionamiento
trasero
Ayuda sonora
La información de proximidad viene dada por
una señal sonora discontinua, cuya frecuencia
se hace más rápida a medida que el vehículo
se acerca al obstáculo.
El sonido emitido por el altavoz (derecho o
izquierdo) permite localizar en qué lado está el
obstáculo.
Cuando la distancia "vehículo/obstáculo" es
inferior a treinta centímetros, la señal sonora se
vuelve continua.
Ayuda gráfi ca
Completa la señal sonora con la visualización
en la pantalla multifunción de unos segmentos,
cada vez más cerca del vehículo. A medida que
el vehículo se aproxima al obstáculo, el símbolo
"Danger" (peligro) aparece en la pantalla.
Page 128 of 340
126
i
i
Conducción

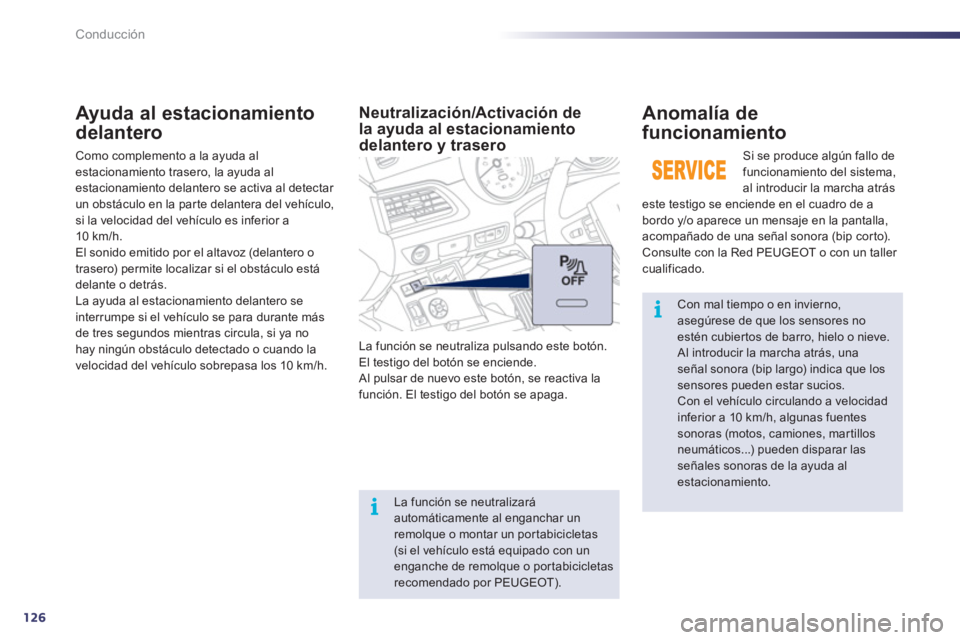

Con mal tiempo o en invierno,
asegúrese de que los sensores no
estén cubier tos de barro, hielo o nieve.
Al introducir la marcha atrás, una
señal sonora (bip largo) indica que los
sensores pueden estar sucios.
Con el vehículo circulando a velocidad
inferior a 10 km/h, algunas fuentes
sonoras (motos, camiones, mar tillos
neumáticos...) pueden disparar las
señales sonoras de la ayuda al
estacionamiento.
Si se produce algún fallo de
funcionamiento del sistema,
al introducir la marcha atrás
este testigo se enciende en el cuadro de a
bordo y/o aparece un mensaje en la pantalla,
acompañado de una señal sonora (bip cor to).
Consulte con la Red PEUGEOT o con un taller
cualificado.
Anomalía de
funcionamiento
Como complemento a la ayuda al
estacionamiento trasero, la ayuda al
estacionamiento delantero se activa al detectar
un obstáculo en la parte delantera del vehículo,
si la velocidad del vehículo es inferior a
10 km/h.
El sonido emitido por el altavoz (delantero o
trasero) permite localizar si el obstáculo está
delante o detrás.
La ayuda al estacionamiento delantero se
interrumpe si el vehículo se para durante más
de tres segundos mientras circula, si ya no
hay ningún obstáculo detectado o cuando la
velocidad del vehículo sobrepasa los 10 km/h.
Ayuda al estacionamiento
delantero
La función se neutralizará
automáticamente al enganchar un
remolque o montar un portabicicletas
(si el vehículo está equipado con un
enganche de remolque o portabicicletas
recomendado por PEUGEOT).
Neutralización/Activación de
la ayuda al estacionamiento
delantero y trasero
La función se neutraliza pulsando este botón.
El testigo del botón se enciende.
Al pulsar de nuevo este botón, se reactiva la
función. El testigo del botón se apaga.
Page 129 of 340
4
127
Conducción

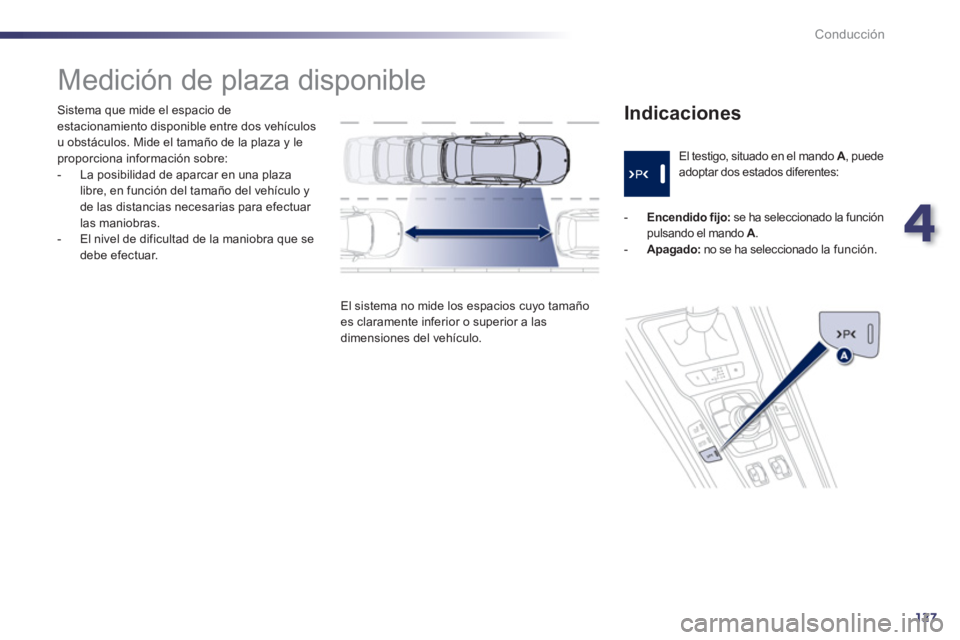

Sistema que mide el espacio de
estacionamiento disponible entre dos vehículos
u obstáculos. Mide el tamaño de la plaza y le
proporciona información sobre:
- La posibilidad de aparcar en una plaza
libre, en función del tamaño del vehículo y
de las distancias necesarias para efectuar
las maniobras.
- El nivel de dificultad de la maniobra que se
debe efectuar.
El sistema no mide los espacios cuyo tamaño
es claramente inferior o superior a las
dimensiones del vehículo. El testigo, situado en el mando A
, puede
adoptar dos estados diferentes:
Indicaciones
- Encendido fijo:
se ha seleccionado la función
pulsando el mando A
.
- Apagado:
no se ha seleccionado la f unc ión.
Medición de plaza disponible
Page 130 of 340
128
i !
Conducción
Funcionamiento
Después de identificar una posible plaza:
)
Introduzca una marcha en la caja de
velocidades manual o ponga la palanca
de cambios en posición A
(caja manual
pilotada) o en posición D
(caja automática).
)
Pulse el mando A
para seleccionar la
función.
)
Active el indicador de dirección del lado
de la plaza que quiere medir. Aparecerá
un mensaje y el testigo parpadeará para
confirmar que se está midiendo el espacio.
)
Durante la medición, avance a lo largo de
la plaza, a una velocidad inferior a 20 km/h,
para prepararse para efectuar la maniobra.
)
Una vez finalizada la medición, el sistema
le indica el nivel de dificultad de la
maniobra con un mensaje en la pantalla
del cuadro de a bordo, acompañado de
una señal sonora.
La función puede mostrar los siguientes mensajes:
Estacionamiento posible
Estacionamiento difícil
Estacionamiento no aconsejado
Si la distancia lateral entre su vehículo
y la plaza es excesiva, es posible que el
sistema no pueda medirla.
La función permanece disponible
después de cada medición para poder
medir varias plazas seguidas.
Con mal tiempo y en invierno, asegúrese
de que los sensores no estén sucios o
cubier tos de hielo o nieve.
La función de medición de plaza
disponible desactiva la ayuda delantera
al estacionamiento, durante la fase de
medición marcha adelante.
En caso de fallo de funcionamiento,
lleve a revisar el sistema a la Red
PEUGEOT o a un taller cualificado.
La función se desactiva automáticamente:
- al introducir la marcha atrás;
- al cortar el contacto;
- si no se pide ninguna medición;
- cinco minutos después de seleccionar la
función;
- si el vehículo supera la velocidad de 70 km/h
durante un minuto.
