Page 161 of 340
7
159
i!
i
i
Seguridad

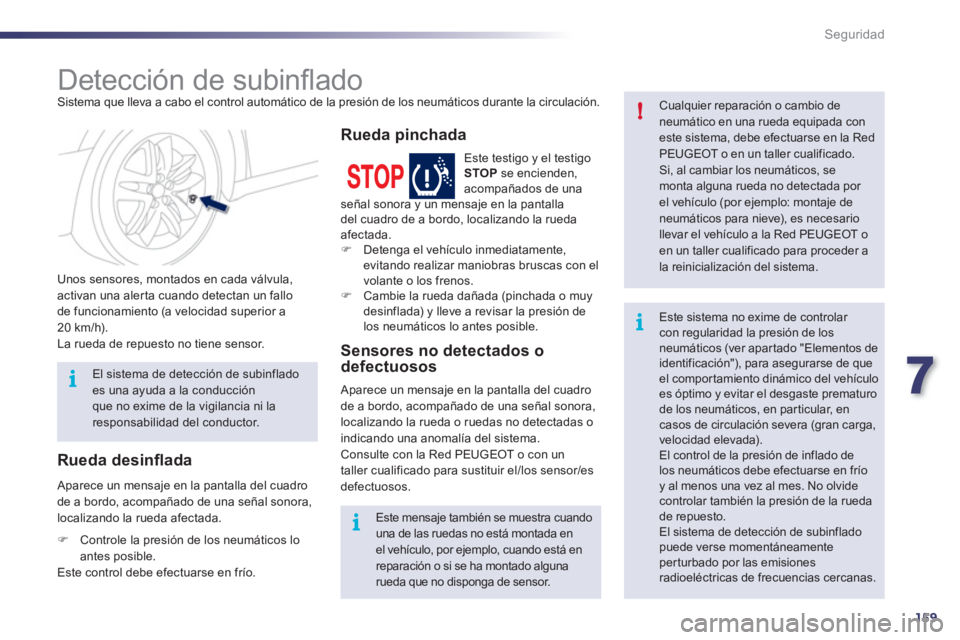

Detección de subinfl ado
Sistema que lleva a cabo el control automático de la presión de los neumáticos durante la circulación.
Unos sensores, montados en cada válvula,
activan una alerta cuando detectan un fallo
de funcionamiento (a velocidad superior a
20 km/h).
La rueda de repuesto no tiene sensor.
Cualquier reparación o cambio de
neumático en una rueda equipada con
este sistema, debe efectuarse en la Red
PEUGEOT o en un taller cualificado.
Si, al cambiar los neumáticos, se
monta alguna rueda no detectada por
el vehículo (por ejemplo: montaje de
neumáticos para nieve), es necesario
llevar el vehículo a la Red PEUGEOT o
en un taller cualificado para proceder a
la reinicialización del sistema.
Este mensaje también se muestra cuando
una de las ruedas no está montada en
el vehículo, por ejemplo, cuando está en
reparación o si se ha montado alguna
rueda que no disponga de sensor.
El sistema de detección de subinflado
es una ayuda a la conducción
que no exime de la vigilancia ni la
responsabilidad del conductor.
Este sistema no exime de controlar
con regularidad la presión de los
neumáticos (ver apartado "Elementos de
identificación"), para asegurarse de que
el comportamiento dinámico del vehículo
es óptimo y evitar el desgaste prematuro
de los neumáticos, en par ticular, en
casos de circulación severa (gran carga,
velocidad elevada).
El control de la presión de inflado de
los neumáticos debe efectuarse en frío
y al menos una vez al mes. No olvide
controlar también la presión de la rueda
de repuesto.
El sistema de detección de subinflado
puede verse momentáneamente
per turbado por las emisiones
radioeléctricas de frecuencias cercanas.
Aparece un mensaje en la pantalla del cuadro
de a bordo, acompañado de una señal sonora,
localizando la rueda afectada.
Rueda desinfl ada
Este testigo y el testigo
STOP
se encienden,
acompañados de una
señal sonora y un mensaje en la pantalla
del cuadro de a bordo, localizando la rueda
afectada.
)
Detenga el vehículo inmediatamente,
evitando realizar maniobras bruscas con el
volante o los frenos.
)
Cambie la rueda dañada (pinchada o muy
desinflada) y lleve a revisar la presión de
los neumáticos lo antes posible.
Rueda pinchada
Aparece un mensaje en la pantalla del cuadro
de a bordo, acompañado de una señal sonora,
localizando la rueda o ruedas no detectadas o
indicando una anomalía del sistema.
Consulte con la Red PEUGEOT o con un
taller cualificado para sustituir el/los sensor/es
defectuosos.
Sensores no detectados o
defectuosos
)
Controle la presión de los neumáticos lo
antes posible.
Este control debe efectuarse en frío.
Page 162 of 340
160
Seguridad

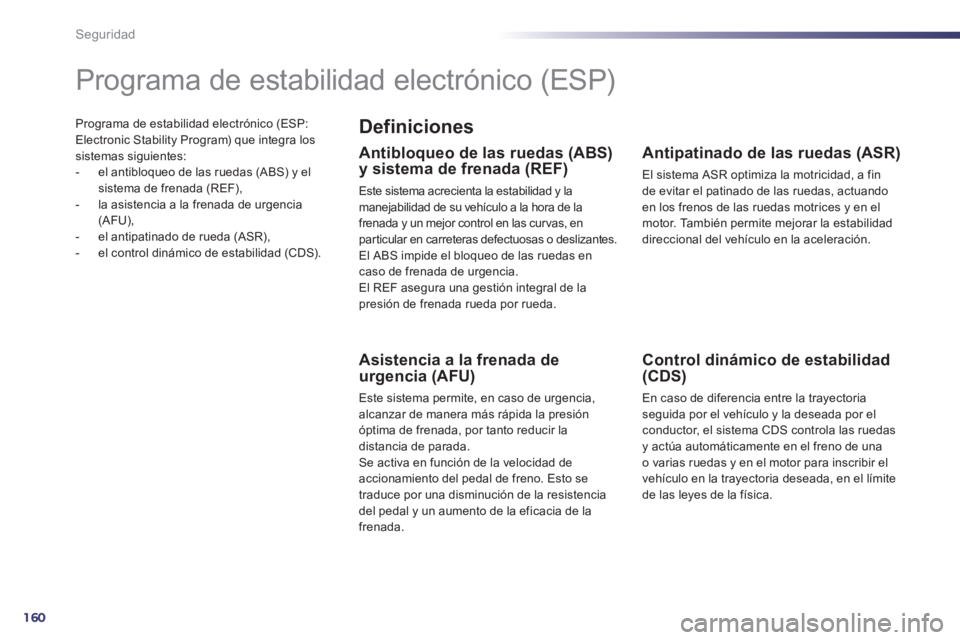

Programa de estabilidad electrónico (ESP:
Electronic Stability Program) que integra los
sistemas siguientes:
- el antibloqueo de las ruedas (ABS) y el
sistema de frenada (REF),
- la asistencia a la frenada de urgencia
(AFU),
- el antipatinado de rueda (ASR),
- el control dinámico de estabilidad (CDS).
Programa de estabilidad electrónico (ESP)
Definiciones
Antibloqueo de las ruedas (ABS)
y sistema de frenada (REF)
Este sistema acrecienta la estabilidad y la
manejabilidad de su vehículo a la hora de la
frenada y un mejor control en las curvas, en
particular en carreteras defectuosas o deslizantes.
El ABS impide el bloqueo de las ruedas en
caso de frenada de urgencia.
El REF asegura una gestión integral de la
presión de frenada rueda por rueda.
Asistencia a la frenada de
urgencia (AFU)
Este sistema permite, en caso de urgencia,
alcanzar de manera más rápida la presión
óptima de frenada, por tanto reducir la
distancia de parada.
Se activa en función de la velocidad de
accionamiento del pedal de freno. Esto se
traduce por una disminución de la resistencia
del pedal y un aumento de la eficacia de la
frenada.
Antipatinado de las ruedas (ASR)
El sistema ASR optimiza la motricidad, a fin
de evitar el patinado de las ruedas, actuando
en los frenos de las ruedas motrices y en el
motor. También permite mejorar la estabilidad
direccional del vehículo en la aceleración.
Control dinámico de estabilidad
(CDS)
En caso de diferencia entre la trayectoria
seguida por el vehículo y la deseada por el
conductor, el sistema CDS controla las ruedas
y actúa automáticamente en el freno de una
o varias ruedas y en el motor para inscribir el
vehículo en la trayectoria deseada, en el límite
de las leyes de la física.
Page 163 of 340
7
161
i
!
Seguridad

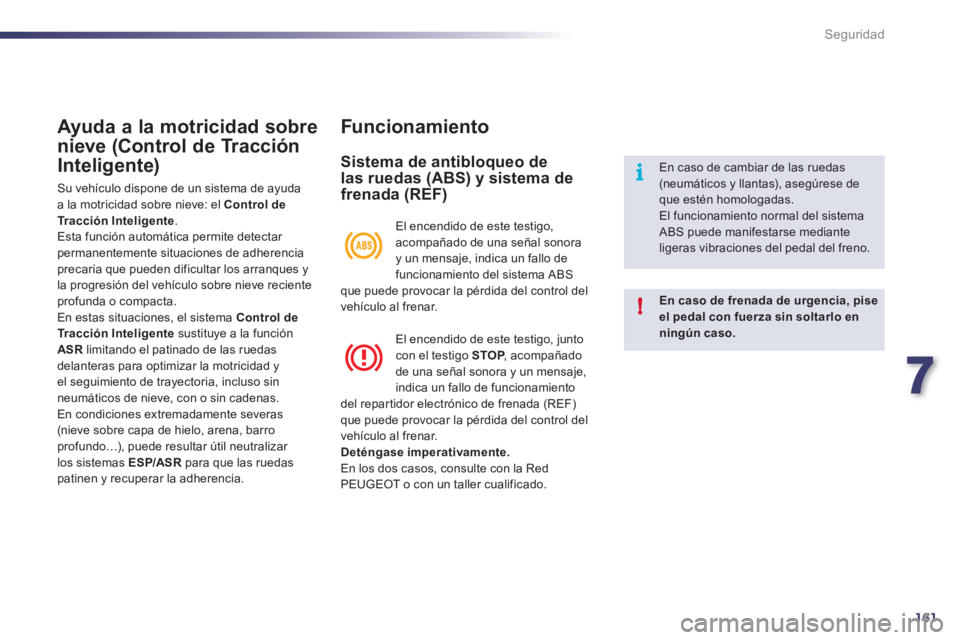

Ayuda a la motricidad sobre
nieve (Control de Tracción
Inteligente)
Su vehículo dispone de un sistema de ayuda
a la motricidad sobre nieve: el Control de
Tracción Inteligente
.
Esta función automática permite detectar
permanentemente situaciones de adherencia
precaria que pueden dificultar los arranques y
la progresión del vehículo sobre nieve reciente
profunda o compacta.
En estas situaciones, el sistema Control de
Tracción Inteligente
sustituye a la función
ASR
limitando el patinado de las ruedas
delanteras para optimizar la motricidad y
el seguimiento de trayectoria, incluso sin
neumáticos de nieve, con o sin cadenas.
En condiciones extremadamente severas
(nieve sobre capa de hielo, arena, barro
profundo…), puede resultar útil neutralizar
los sistemas ESP/ASR
para que las ruedas
patinen y recuperar la adherencia.
Funcionamiento
Sistema de antibloqueo de
las ruedas (ABS) y sistema de
frenada (REF)
En caso de frenada de urgencia, pise
el pedal con fuerza sin soltarlo en
ningún caso.
En caso de cambiar de las ruedas
(neumáticos y llantas), asegúrese de
que estén homologadas.
El funcionamiento normal del sistema
ABS puede manifestarse mediante
ligeras vibraciones del pedal del freno. El encendido de este testigo,
acompañado de una señal sonora
y un mensaje, indica un fallo de
funcionamiento del sistema ABS
que puede provocar la pérdida del control del
vehículo al frenar.
El encendido de este testigo, junto
con el testigo STOP
, acompañado
de una señal sonora y un mensaje,
indica un fallo de funcionamiento
del repar tidor electrónico de frenada (REF)
que puede provocar la pérdida del control del
vehículo al frenar.
Deténgase imperativamente.
En los dos casos, consulte con la Red
PEUGEOT o con un taller cualificado.
Page 164 of 340
162
!
Seguridad

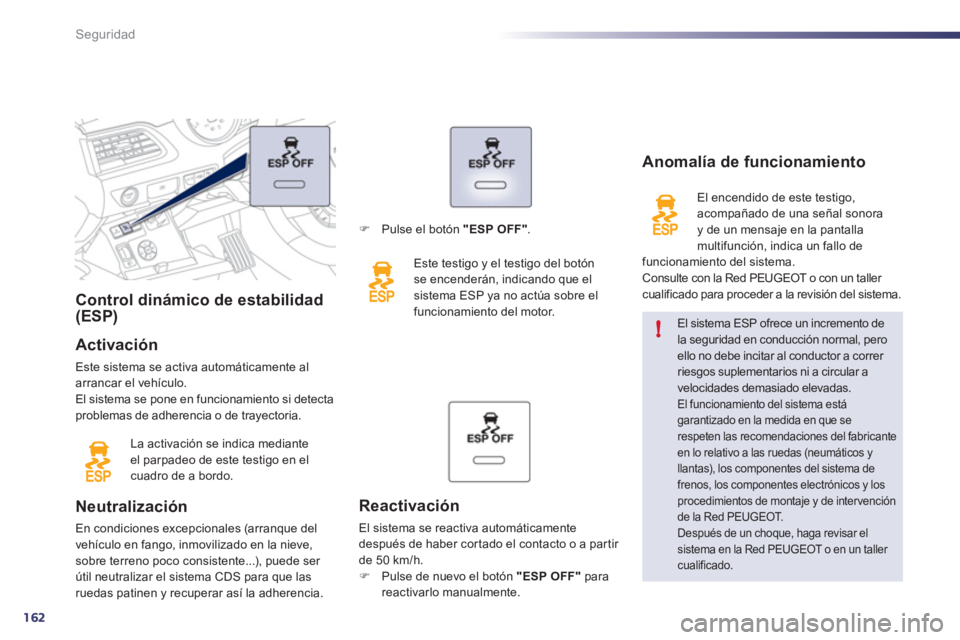

Control dinámico de estabilidad
(ESP)
Activación
Este sistema se activa automáticamente al
arrancar el vehículo.
El sistema se pone en funcionamiento si detecta
problemas de adherencia o de trayectoria.
La activación se indica mediante
el parpadeo de este testigo en el
cuadro de a bordo.
Neutralización
En condiciones excepcionales (arranque del
vehículo en fango, inmovilizado en la nieve,
sobre terreno poco consistente...), puede ser
útil neutralizar el sistema CDS para que las
ruedas patinen y recuperar así la adherencia. El sistema ESP ofrece un incremento de
la seguridad en conducción normal, pero
ello no debe incitar al conductor a correr
riesgos suplementarios ni a circular a
velocidades demasiado elevadas.
El funcionamiento del sistema está
garantizado en la medida en que se
respeten las recomendaciones del fabricante
en lo relativo a las ruedas (neumáticos y
llantas), los componentes del sistema de
frenos, los componentes electrónicos y los
procedimientos de montaje y de intervención
de la Red PEUGEOT.
Después de un choque, haga revisar el
sistema en la Red PEUGEOT o en un taller
cualificado.
Anomalía de funcionamiento
El encendido de este testigo,
acompañado de una señal sonora
y de un mensaje en la pantalla
multifunción, indica un fallo de
funcionamiento del sistema.
Consulte con la Red PEUGEOT o con un taller
cualificado para proceder a la revisión del sistema.
Reactivación
El sistema se reactiva automáticamente
después de haber cortado el contacto o a partir
de 50 km/h.
)
Pulse de nuevo el botón "ESP OFF"
para
reactivarlo manualmente.
)
Pulse el botón "ESP OFF"
.
Este testigo y el testigo del botón
se encenderán, indicando que el
sistema ESP ya no actúa sobre el
funcionamiento del motor.
Page 165 of 340
7
163
Seguridad

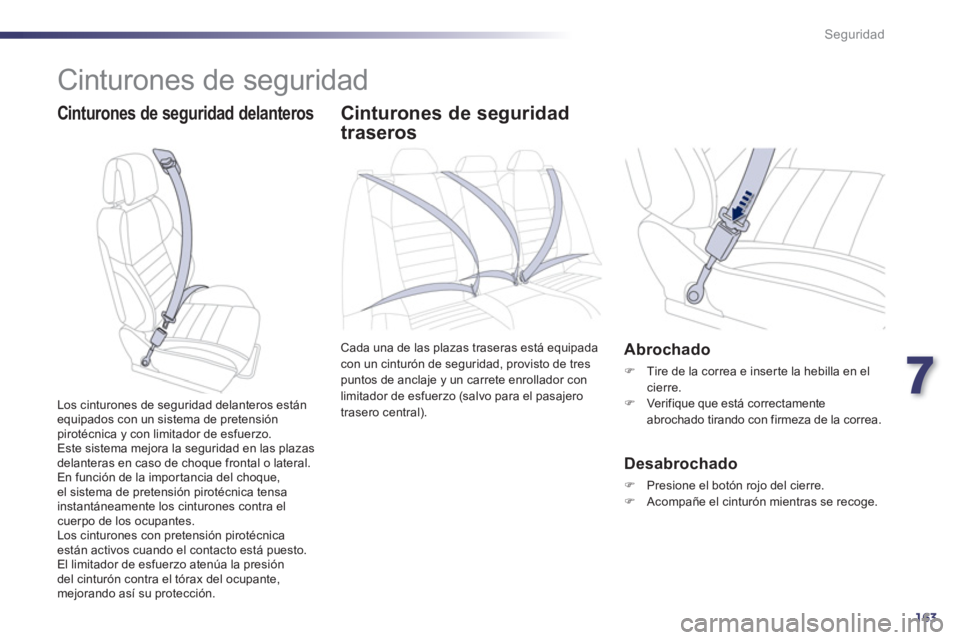

Cinturones de seguridad
Cinturones de seguridad delanteros
Cinturones de seguridad
traseros
Cada una de las plazas traseras está equipada
con un cinturón de seguridad, provisto de tres
puntos de anclaje y un carrete enrollador con
limitador de esfuerzo (salvo para el pasajero
trasero central).
Abrochado
)
Tire de la correa e inser te la hebilla en el
cierre.
)
Verifique que está correctamente
abrochado tirando con firmeza de la correa.
Desabrochado
)
Presione el botón rojo del cierre.
)
Acompañe el cinturón mientras se recoge.
Los cinturones de seguridad delanteros están
equipados con un sistema de pretensión
pirotécnica y con limitador de esfuerzo.
Este sistema mejora la seguridad en las plazas
delanteras en caso de choque frontal o lateral.
En función de la impor tancia del choque,
el sistema de pretensión pirotécnica tensa
instantáneamente los cinturones contra el
cuerpo de los ocupantes.
Los cinturones con pretensión pirotécnica
están activos cuando el contacto está puesto.
El limitador de esfuerzo atenúa la presión
del cinturón contra el tórax del ocupante,
mejorando así su protección.
Page 166 of 340

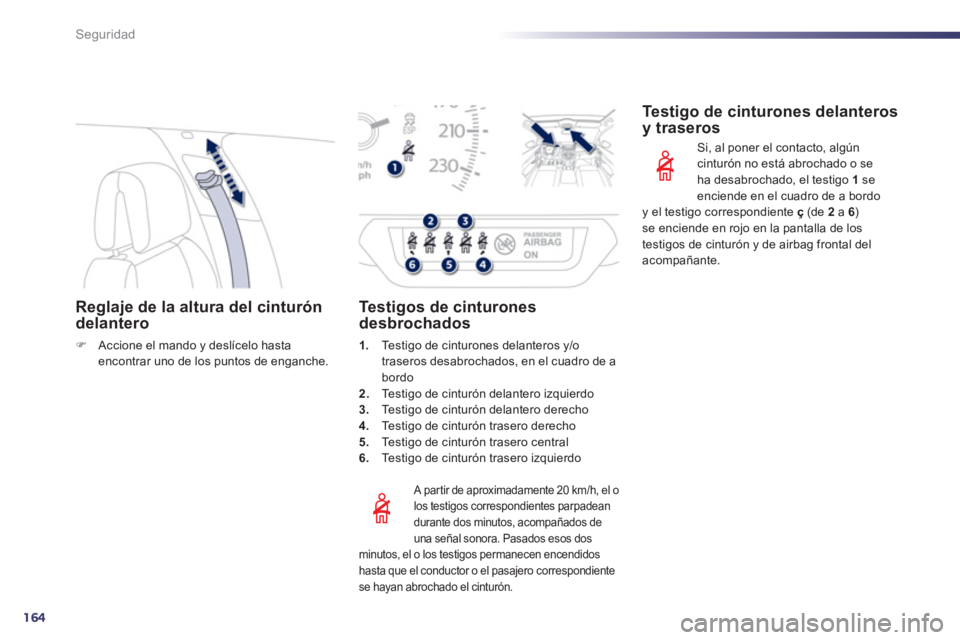

164
Seguridad
Reglaje de la altura del cinturón
delantero
)
Accione el mando y deslícelo hasta
encontrar uno de los puntos de enganche.
A partir de aproximadamente 20 km/h, el o
los testigos correspondientes parpadean
durante dos minutos, acompañados de
una señal sonora. Pasados esos dos
minutos, el o los testigos permanecen encendidos
hasta que el conductor o el pasajero correspondiente
se hayan abrochado el cinturón.
Testigos de cinturones
desbrochados
1.
Testigo de cinturones delanteros y/o
traseros desabrochados, en el cuadro de a
bordo
2.
Testigo de cinturón delantero izquierdo
3.
Testigo de cinturón delantero derecho
4.
Testigo de cinturón trasero derecho
5.
Testigo de cinturón trasero central
6.
Testigo de cinturón trasero izquierdo
Testigo de cinturones delanteros
y traseros
Si, al poner el contacto, algún
cinturón no está abrochado o se
ha desabrochado, el testigo 1
se
enciende en el cuadro de a bordo
y el testigo correspondiente ç
(de 2
a 6
)
se enciende en rojo en la pantalla de los
testigos de cinturón y de airbag frontal del
acompañante.
Page 167 of 340
7
165
i
Seguridad
El conductor debe asegurarse antes de
iniciar la marcha de que los pasajeros utilizan
correctamente los cinturones de seguridad y
de que todos ellos están bien abrochados.
Independientemente de la plaza del
vehículo, abróchese siempre el cinturón de
seguridad, incluso para trayectos cor tos.
No invierta las correas de cinturón, ya que si
no, éstas no cumplirían completamente su
función.
Los cinturones de seguridad están equipados
con un carrete que permite que la longitud
de la correa se ajuste automáticamente a la
mor fología del pasajero. El cinturón se recoge
automáticamente cuando no se utiliza.
Antes y después de su uso, asegúrese
de que el cinturón está correctamente
enrollado.
La par te baja de la correa debe estar
colocada lo más abajo posible sobre la
pelvis.
La par te alta debe pasar por el hueco del
hombro.
Los carretes están equipados con un
dispositivo de bloqueo automático si se
produce una colisión, una frenada de
urgencia o en caso de vuelco del vehículo.
Puede desbloquear el dispositivo tirando con
firmeza de la correa y soltándola para que
ésta se enrolle ligeramente.
Recomendaciones para los
niños
Utilice un asiento para niño adaptado si el
pasajero tiene menos de 12 años o mide
menos de un metro y cincuenta centímetros.
Nunca utilice el mismo cinturón para sujetar
a varias personas.
Nunca lleve a un niño en sus rodillas. Para ser eficaz, un cinturón de seguridad:
- debe estar tensado lo más cerca posible
del cuerpo;
- debe colocarse tirando por delante
del cuerpo con un movimiento regular,
comprobando que no quede torcido;
- debe sujetar a una sola persona;
- no debe presentar cor tes ni estar
deshilachado;
- no debe transformarse ni modificarse
para no alterar su eficacia.
Debido a las recomendaciones de seguridad
vigentes, para realizar cualquier intervención
en el vehículo, acuda a un taller cualificado
que disponga de la competencia y el
material adecuado; lo que la Red PEUGEOT
puede proporcionarle.
Lleve a revisar periódicamente los
cinturones de seguridad a la Red PEUGEOT
o a un taller cualificado, en par ticular, si las
correas presentan signos de deterioro.
Limpie las correas del cinturón con agua y
jabón o con un producto limpiador textil, a la
venta en la Red PEUGEOT.
Después de abatir o desplazar un asiento
o la banqueta trasera, asegúrese de que el
cinturón queda correctamente colocado y
enrollado.
En caso de choque
En función del tipo y de la impor tancia
del impacto
, el dispositivo pirotécnico se
activa antes del despliegue de los airbags y
con independencia de ellos. La activación de
los pretensores va acompañada de un ligero
desprendimiento de humo inofensivo y de
un ruido, debidos a la activación de la carga
pirotécnica integrada en el sistema.
En cualquier caso, el testigo de airbag se
enciende.
Después de sufrir una colisión, lleve el
vehículo a la Red PEUGEOT o a un taller
cualificado para revisar y, en su caso,
sustituir el sistema de los cinturones de
seguridad.
Page 168 of 340
166
i
!
Seguridad

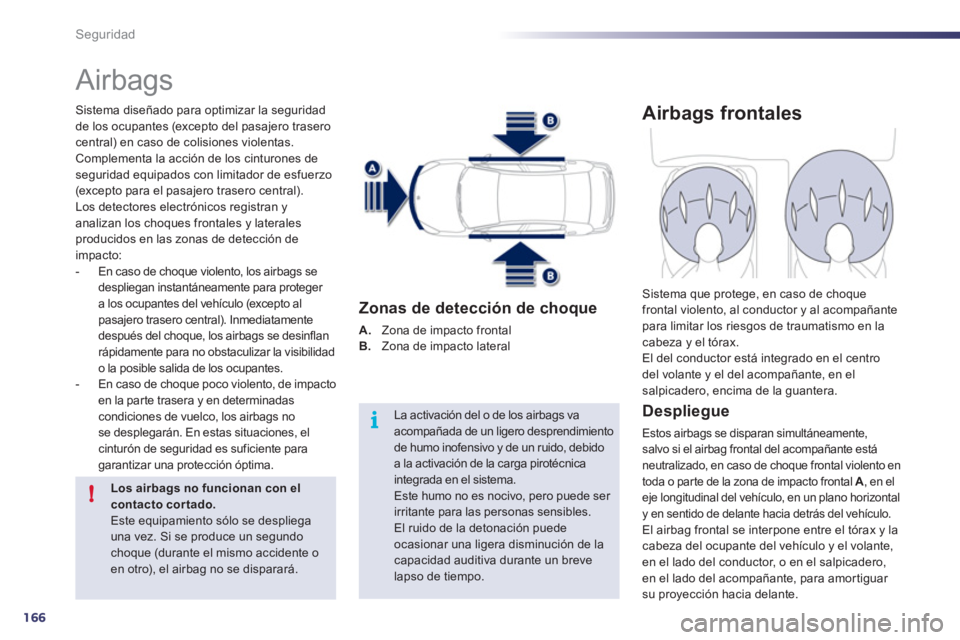

Airbags
Sistema diseñado para optimizar la seguridad
de los ocupantes (excepto del pasajero trasero
central) en caso de colisiones violentas.
Complementa la acción de los cinturones de
seguridad equipados con limitador de esfuerzo
(excepto para el pasajero trasero central).
Los detectores electrónicos registran y
analizan los choques frontales y laterales
producidos en las zonas de detección de
impacto:
- En caso de choque violento, los airbags se
despliegan instantáneamente para proteger
a los ocupantes del vehículo (excepto al
pasajero trasero central). Inmediatamente
después del choque, los airbags se desinflan
rápidamente para no obstaculizar la visibilidad
o la posible salida de los ocupantes.
- En caso de choque poco violento, de impacto
en la par te trasera y en determinadas
condiciones de vuelco, los airbags no
se desplegarán. En estas situaciones, el
cinturón de seguridad es suficiente para
garantizar una protección óptima.
Los airbags no funcionan con el
contacto cortado.
Este equipamiento sólo se despliega
una vez. Si se produce un segundo
choque (durante el mismo accidente o
en otro), el airbag no se disparará. La activación del o de los airbags va
acompañada de un ligero desprendimiento
de humo inofensivo y de un ruido, debido
a la activación de la carga pirotécnica
integrada en el sistema.
Este humo no es nocivo, pero puede ser
irritante para las personas sensibles.
El ruido de la detonación puede
ocasionar una ligera disminución de la
capacidad auditiva durante un breve
lapso de tiempo.
Zonas de detección de choque
A.
Zona de impacto frontal
B.
Zona de impacto lateral
Airbags frontales
Despliegue
Estos airbags se disparan simultáneamente,
salvo si el airbag frontal del acompañante está
neutralizado, en caso de choque frontal violento en
toda o par te de la zona de impacto frontal A
, en el
eje longitudinal del vehículo, en un plano horizontal
y en sentido de delante hacia detrás del vehículo.
El airbag frontal se interpone entre el tórax y la
cabeza del ocupante del vehículo y el volante,
en el lado del conductor, o en el salpicadero,
en el lado del acompañante, para amortiguar
su proyección hacia delante. Sistema que protege, en caso de choque
frontal violento, al conductor y al acompañante
para limitar los riesgos de traumatismo en la
cabeza y el tórax.
El del conductor está integrado en el centro
del volante y el del acompañante, en el
salpicadero, encima de la guantera.
Page 169 of 340
7
167
!
!
Seguridad

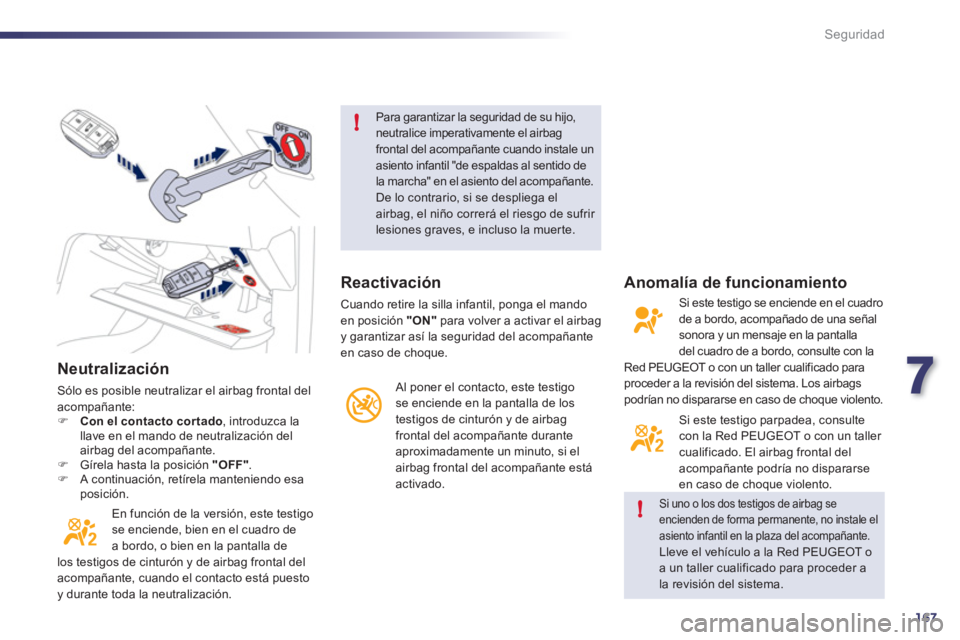

Neutralización
Sólo es posible neutralizar el airbag frontal del
acompañante:
)
Con el contacto cor tado
, introduzca la
llave en el mando de neutralización del
airbag del acompañante.
)
Gírela hasta la posición "OFF"
.
)
A continuación, retírela manteniendo esa
posición.
En función de la versión, este testigo
se enciende, bien en el cuadro de
a bordo, o bien en la pantalla de
los testigos de cinturón y de airbag frontal del
acompañante, cuando el contacto está puesto
y durante toda la neutralización. Para garantizar la seguridad de su hijo,
neutralice imperativamente el airbag
frontal del acompañante cuando instale un
asiento infantil "de espaldas al sentido de
la marcha" en el asiento del acompañante.
De lo contrario, si se despliega el
airbag, el niño correrá el riesgo de sufrir
lesiones graves, e incluso la muer te.
Si uno o los dos testigos de airbag se
encienden de forma permanente, no instale el
asiento infantil en la plaza del acompañante.
Lleve el vehículo a la Red PEUGEOT o
a un taller cualificado para proceder a
la revisión del sistema.
Reactivación
Cuando retire la silla infantil, ponga el mando
en posición "ON"
para volver a activar el airbag
y garantizar así la seguridad del acompañante
en caso de choque.
Al poner el contacto, este testigo
se enciende en la pantalla de los
testigos de cinturón y de airbag
frontal del acompañante durante
aproximadamente un minuto, si el
airbag frontal del acompañante está
activado.
Anomalía de funcionamiento
Si este testigo se enciende en el cuadro
de a bordo, acompañado de una señal
sonora y un mensaje en la pantalla
del cuadro de a bordo, consulte con la
Red PEUGEOT o con un taller cualificado para
proceder a la revisión del sistema. Los airbags
podrían no dispararse en caso de choque violento.
Si este testigo parpadea, consulte
con la Red PEUGEOT o con un taller
cualificado. El airbag frontal del
acompañante podría no dispararse
en caso de choque violento.
Page 170 of 340
168
!
Seguridad

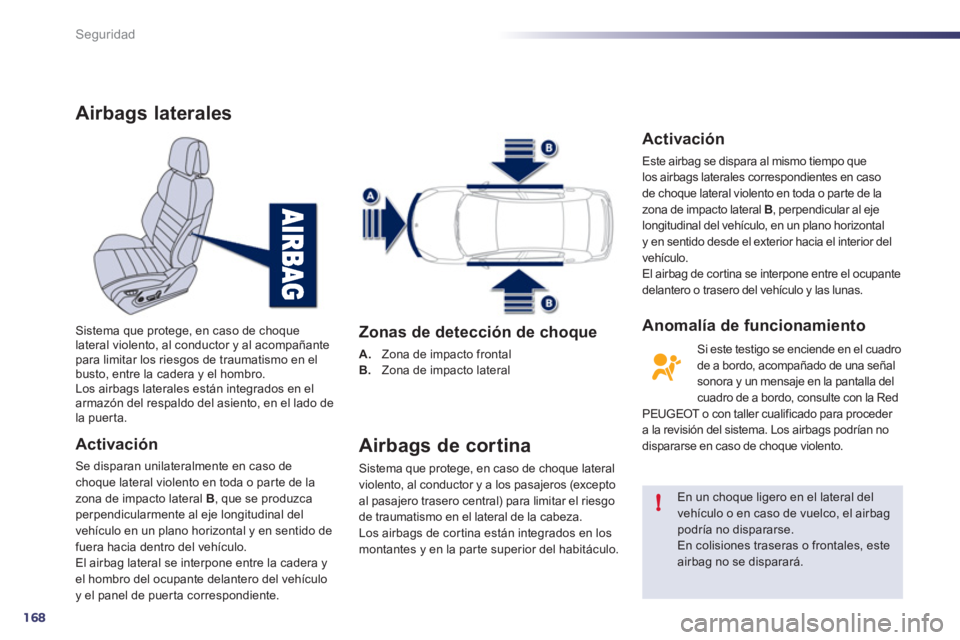

Airbags laterales
Activación
Se disparan unilateralmente en caso de
choque lateral violento en toda o par te de la
zona de impacto lateral B
, que se produzca
perpendicularmente al eje longitudinal del
vehículo en un plano horizontal y en sentido de
fuera hacia dentro del vehículo.
El airbag lateral se interpone entre la cadera y
el hombro del ocupante delantero del vehículo
y el panel de puerta correspondiente. Sistema que protege, en caso de choque
lateral violento, al conductor y al acompañante
para limitar los riesgos de traumatismo en el
busto, entre la cadera y el hombro.
Los airbags laterales están integrados en el
armazón del respaldo del asiento, en el lado de
la puerta.
Zonas de detección de choque
A.
Zona de impacto frontal
B.
Zona de impacto lateral
Airbags de cortina
Sistema que protege, en caso de choque lateral
violento, al conductor y a los pasajeros (excepto
al pasajero trasero central) para limitar el riesgo
de traumatismo en el lateral de la cabeza.
Los airbags de cor tina están integrados en los
montantes y en la parte superior del habitáculo. En un choque ligero en el lateral del
vehículo o en caso de vuelco, el airbag
podría no dispararse.
En colisiones traseras o frontales, este
airbag no se disparará.
Activación
Este airbag se dispara al mismo tiempo que
los airbags laterales correspondientes en caso
de choque lateral violento en toda o par te de la
zona de impacto lateral B
, perpendicular al eje
longitudinal del vehículo, en un plano horizontal
y en sentido desde el exterior hacia el interior del
vehículo.
El airbag de cortina se interpone entre el ocupante
delantero o trasero del vehículo y las lunas.
Si este testigo se enciende en el cuadro
de a bordo, acompañado de una señal
sonora y un mensaje en la pantalla del
cuadro de a bordo, consulte con la Red
PEUGEOT o con taller cualificado para proceder
a la revisión del sistema. Los airbags podrían no
dispararse en caso de choque violento.
Anomalía de funcionamiento
