Page 181 of 340
8
179
i
Información práctica

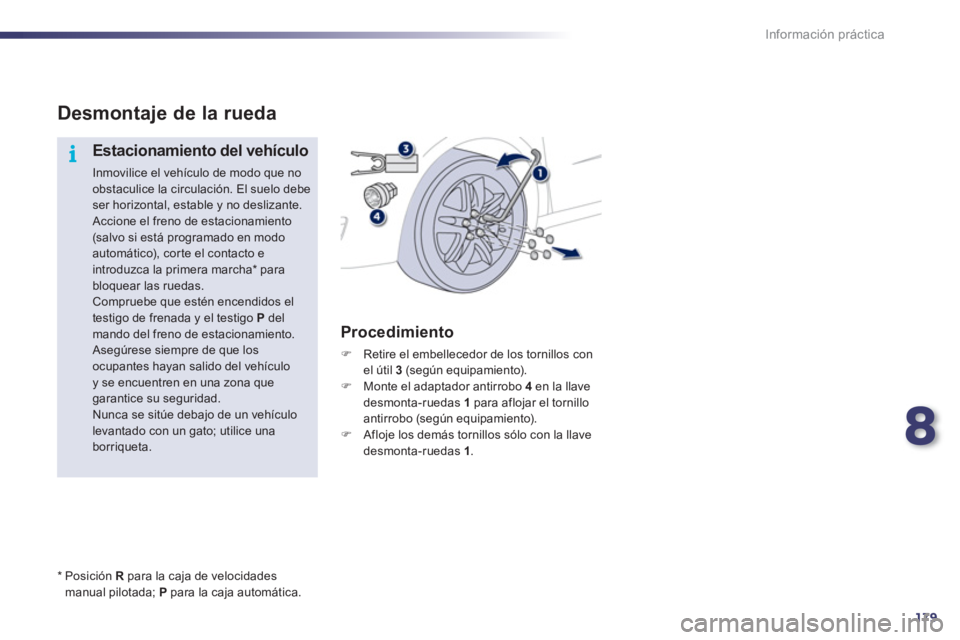

Desmontaje de la rueda
Estacionamiento del vehículo
Inmovilice el vehículo de modo que no
obstaculice la circulación. El suelo debe
ser horizontal, estable y no deslizante.
Accione el freno de estacionamiento
(salvo si está programado en modo
automático), corte el contacto e
introduzca la primera marcha * para
bloquear las ruedas.
Compruebe que estén encendidos el
testigo de frenada y el testigo P
del
mando del freno de estacionamiento.
Asegúrese siempre de que los
ocupantes hayan salido del vehículo
y se encuentren en una zona que
garantice su seguridad.
Nunca se sitúe debajo de un vehículo
levantado con un gato; utilice una
borriqueta.
Procedimiento
)
Retire el embellecedor de los tornillos con
el útil 3
(según equipamiento).
)
Monte el adaptador antirrobo 4
en la llave
desmonta-ruedas 1
para aflojar el tornillo
antirrobo (según equipamiento).
)
Afloje los demás tornillos sólo con la llave
desmonta-ruedas 1
.
*
Posición R
para la caja de velocidades
manual pilotada; P
para la caja automática.
Page 182 of 340
180
Información práctica
)

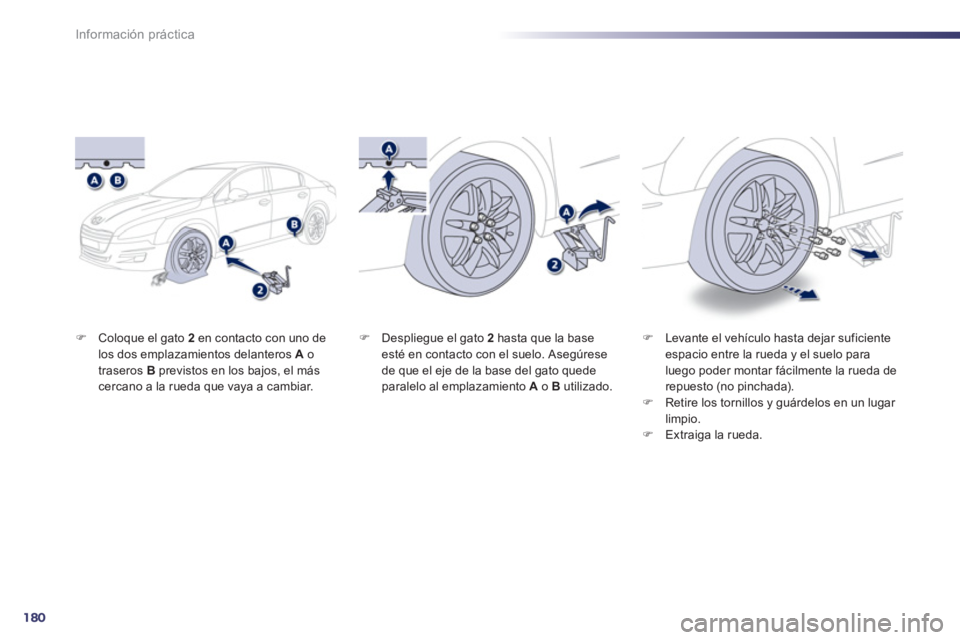

Coloque el gato 2
en contacto con uno de
los dos emplazamientos delanteros A
o
traseros B
previstos en los bajos, el más
cercano a la rueda que vaya a cambiar.
)
Levante el vehículo hasta dejar suficiente
espacio entre la rueda y el suelo para
luego poder montar fácilmente la rueda de
repuesto (no pinchada).
)
Retire los tornillos y guárdelos en un lugar
limpio.
)
Extraiga la rueda.
)
Despliegue el gato 2
hasta que la base
esté en contacto con el suelo. Asegúrese
de que el eje de la base del gato quede
paralelo al emplazamiento A
o B
utilizado.
Page 183 of 340
8
181
i
Información práctica

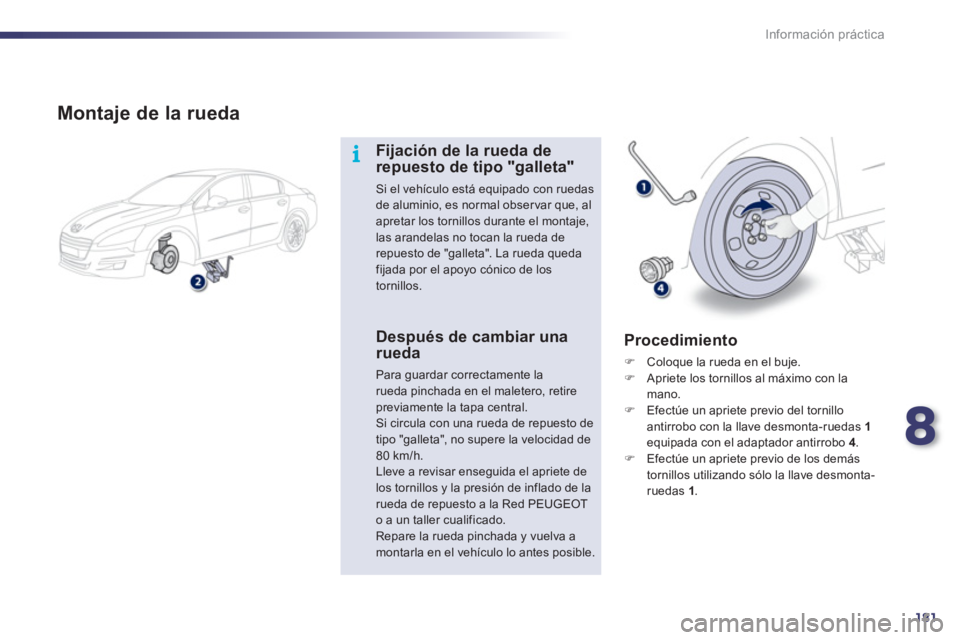

Montaje de la rueda
Fijación de la rueda de
repuesto de tipo "galleta"
Si el vehículo está equipado con ruedas
de aluminio, es normal obser var que, al
apretar los tornillos durante el montaje,
las arandelas no tocan la rueda de
repuesto de "galleta". La rueda queda
fijada por el apoyo cónico de los
tornillos.
Después de cambiar una
rueda
Para guardar correctamente la
rueda pinchada en el maletero, retire
previamente la tapa central.
Si circula con una rueda de repuesto de
tipo "galleta", no supere la velocidad de
80 km/h.
Lleve a revisar enseguida el apriete de
los tornillos y la presión de inflado de la
rueda de repuesto a la Red PEUGEOT
o a un taller cualificado.
Repare la rueda pinchada y vuelva a
montarla en el vehículo lo antes posible.
Procedimiento
)
Coloque la rueda en el buje.
)
Apriete los tornillos al máximo con la
mano.
)
Efectúe un apriete previo del tornillo
antirrobo con la llave desmonta-ruedas 1
equipada con el adaptador antirrobo 4
.
)
Efectúe un apriete previo de los demás
tornillos utilizando sólo la llave desmonta-
ruedas 1
.
Page 184 of 340
182
Información práctica
)

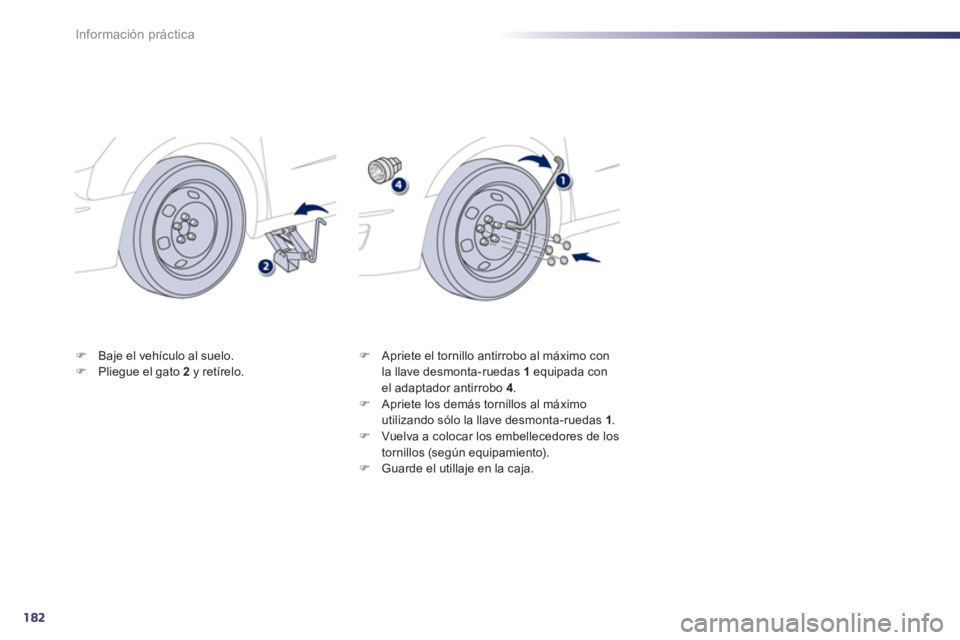

Baje el vehículo al suelo.
)
Pliegue el gato 2
y retírelo.
)
Apriete el tornillo antirrobo al máximo con
la llave desmonta-ruedas 1
equipada con
el adaptador antirrobo 4
.
)
Apriete los demás tornillos al máximo
utilizando sólo la llave desmonta-ruedas 1
.
)
Vuelva a colocar los embellecedores de los
tornillos (según equipamiento).
)
Guarde el utillaje en la caja.
Page 185 of 340
8
183
i
Información práctica

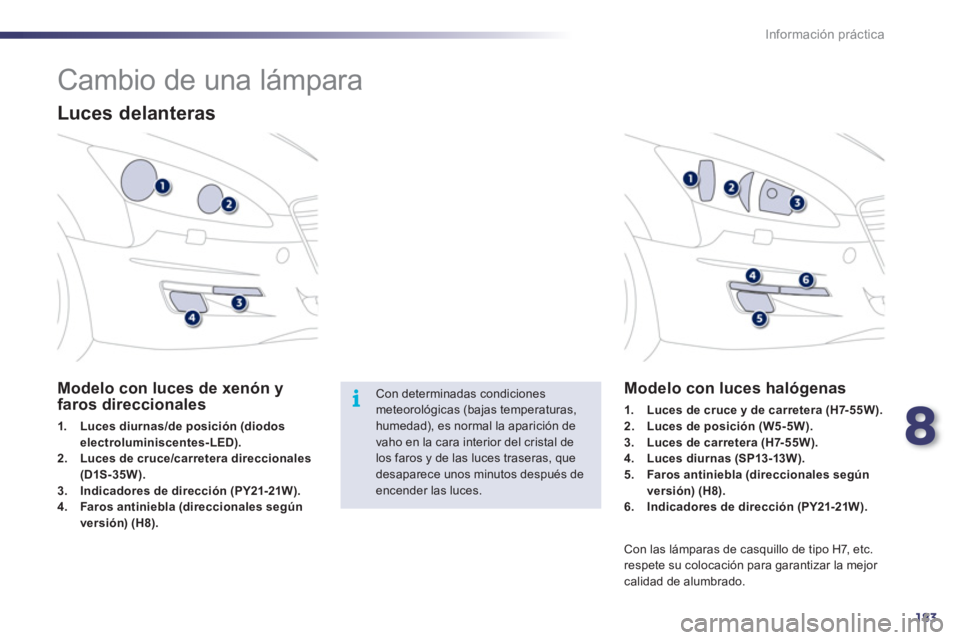

Cambio de una lámpara
Luces delanteras
Modelo con luces de xenón y
faros direccionales
1.
Luces diurnas/de posición (diodos
electroluminiscentes-LED).
2.
Luces de cruce/carretera direccionales
(D1S-35W).
3.
Indicadores de dirección (PY21-21W).
4.
Faros antiniebla (direccionales según
versión) (H8).
Modelo con luces halógenas
1.
Luces de cruce y de carretera (H7-55W).
2.
Luces de posición (W5-5W).
3.
Luces de carretera (H7-55W).
4.
Luces diurnas (SP13-13W).
5.
Faros antiniebla (direccionales según
versión) (H8).
6.
Indicadores de dirección (PY21-21W).
Con las lámparas de casquillo de tipo H7, etc.
respete su colocación para garantizar la mejor
calidad de alumbrado.
Con determinadas condiciones
meteorológicas (bajas temperaturas,
humedad), es normal la aparición de
vaho en la cara interior del cristal de
los faros y de las luces traseras, que
desaparece unos minutos después de
encender las luces.
Page 186 of 340
184
!!
Información práctica

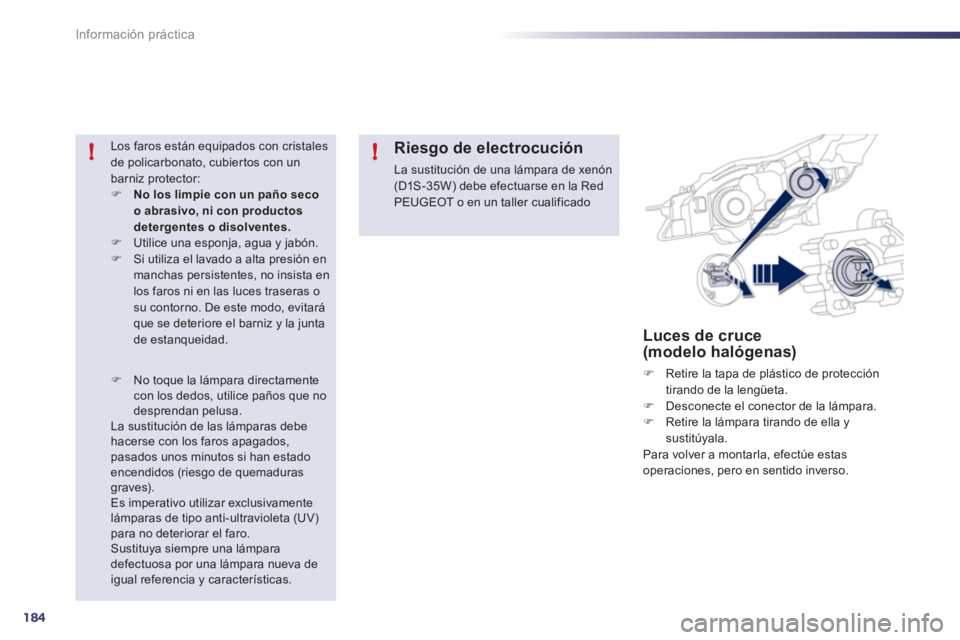

Luces de cruce
(modelo halógenas)
)
Retire la tapa de plástico de protección
tirando de la lengüeta.
)
Desconecte el conector de la lámpara.
)
Retire la lámpara tirando de ella y
sustitúyala.
Para volver a montarla, efectúe estas
operaciones, pero en sentido inverso.
Los faros están equipados con cristales
de policarbonato, cubier tos con un
barniz protector:
)
No los limpie con un paño seco
o abrasivo, ni con productos
detergentes o disolventes.
)
Utilice una esponja, agua y jabón.
)
Si utiliza el lavado a alta presión en
manchas persistentes, no insista en
los faros ni en las luces traseras o
su contorno. De este modo, evitará
que se deteriore el barniz y la junta
de estanqueidad.
Riesgo de electrocución
La sustitución de una lámpara de xenón
(D1S-35W) debe efectuarse en la Red
PEUGEOT o en un taller cualificado
)
No toque la lámpara directamente
con los dedos, utilice paños que no
desprendan pelusa.
La sustitución de las lámparas debe
hacerse con los faros apagados,
pasados unos minutos si han estado
encendidos (riesgo de quemaduras
graves).
Es imperativo utilizar exclusivamente
lámparas de tipo anti-ultravioleta (UV)
para no deteriorar el faro.
Sustituya siempre una lámpara
defectuosa por una lámpara nueva de
igual referencia y características.
Page 187 of 340
8
185
i
Información práctica

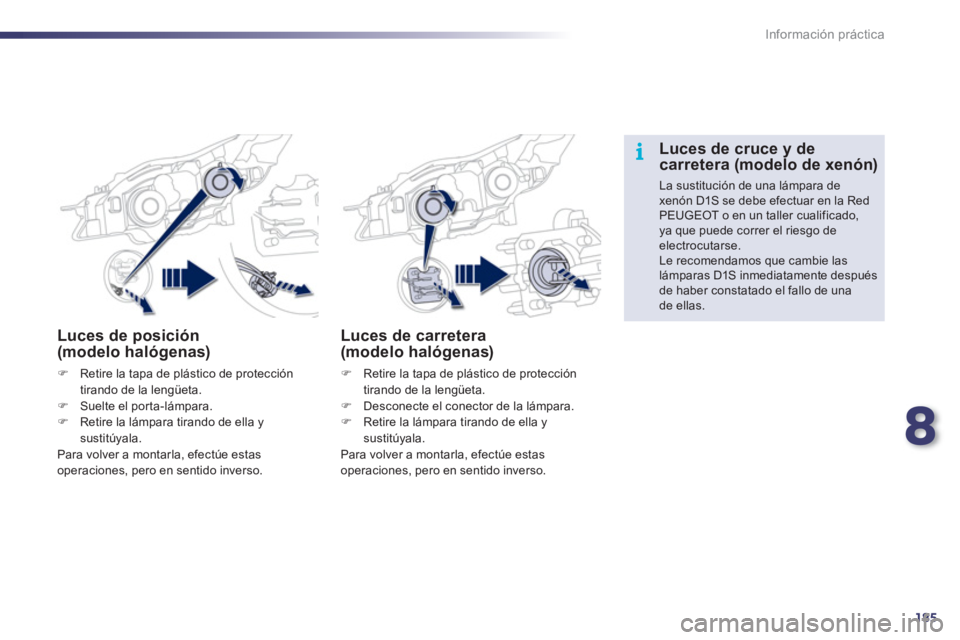

Luces de posición
(modelo halógenas)
)
Retire la tapa de plástico de protección
tirando de la lengüeta.
)
Suelte el porta-lámpara.
)
Retire la lámpara tirando de ella y
sustitúyala.
Para volver a montarla, efectúe estas
operaciones, pero en sentido inverso.
Luces de carretera
(modelo halógenas)
)
Retire la tapa de plástico de protección
tirando de la lengüeta.
)
Desconecte el conector de la lámpara.
)
Retire la lámpara tirando de ella y
sustitúyala.
Para volver a montarla, efectúe estas
operaciones, pero en sentido inverso.
Luces de cruce y de
carretera (modelo de xenón)
La sustitución de una lámpara de
xenón D1S se debe efectuar en la Red
PEUGEOT o en un taller cualificado,
ya que puede correr el riesgo de
electrocutarse.
Le recomendamos que cambie las
lámparas D1S inmediatamente después
de haber constatado el fallo de una
de ellas.
Page 188 of 340
186
Información práctica

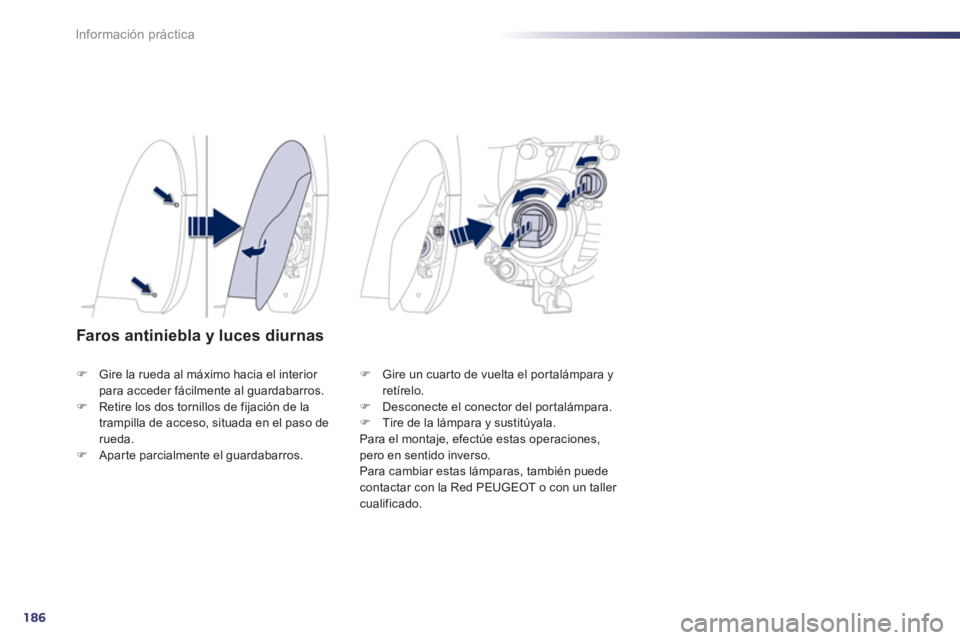

Faros antiniebla y luces diurnas
)
Gire la rueda al máximo hacia el interior
para acceder fácilmente al guardabarros.
)
Retire los dos tornillos de fijación de la
trampilla de acceso, situada en el paso de
rueda.
)
Aparte parcialmente el guardabarros.
)
Gire un cuar to de vuelta el por talámpara y
retírelo.
)
Desconecte el conector del por talámpara.
)
Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas operaciones,
pero en sentido inverso.
Para cambiar estas lámparas, también puede
contactar con la Red PEUGEOT o con un taller
cualificado.
Page 189 of 340
8
187
Información práctica

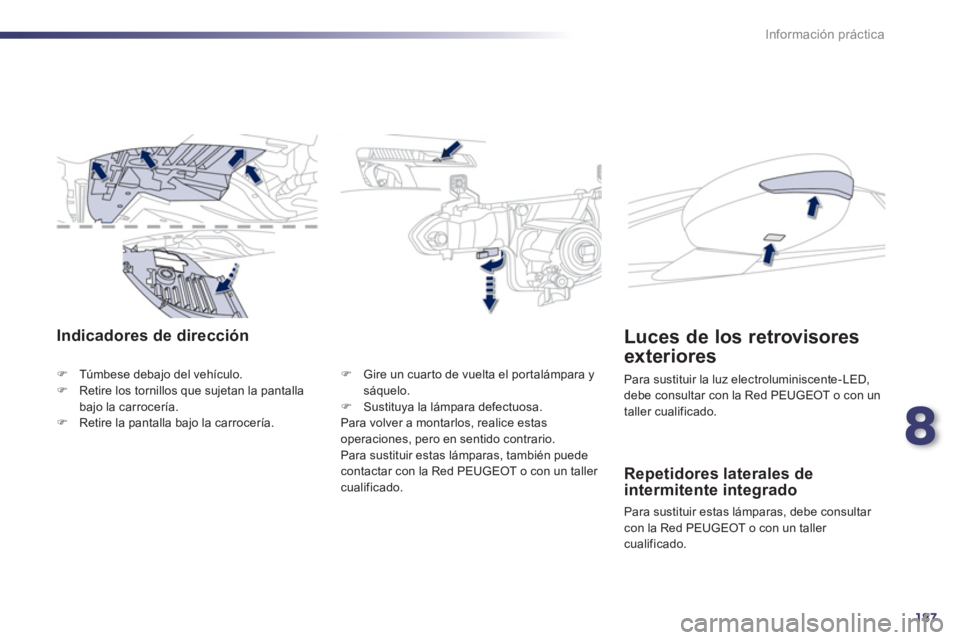

Indicadores de dirección
)
Túmbese debajo del vehículo.
)
Retire los tornillos que sujetan la pantalla
bajo la carrocería.
)
Retire la pantalla bajo la carrocería.
)
Gire un cuar to de vuelta el por talámpara y
sáquelo.
)
Sustituya la lámpara defectuosa.
Para volver a montarlos, realice estas
operaciones, pero en sentido contrario.
Para sustituir estas lámparas, también puede
contactar con la Red PEUGEOT o con un taller
cualificado.
Repetidores laterales de
intermitente integrado
Para sustituir estas lámparas, debe consultar
con la Red PEUGEOT o con un taller
cualificado.
Luces de los retrovisores
exteriores
Para sustituir la luz electroluminiscente-LED,
debe consultar con la Red PEUGEOT o con un
taller cualificado.
Page 190 of 340
188
i
Información práctica
1.
Luces de freno (diodos
electroluminiscentes-LED)
2.
Luces de marcha atrás (P21W)
3.
Indicadores de dirección
(PY21W ámbar)
4.
Luces de posición (diodos
electroluminiscentes-LED)
5.
Luces antiniebla (H21W)

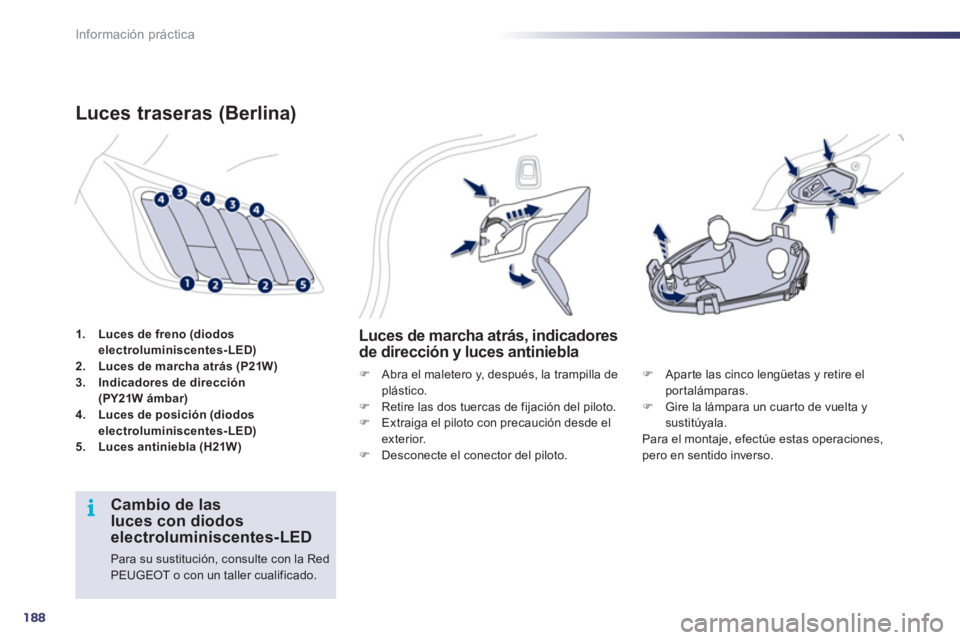

Luces traseras (Berlina)
Luces de marcha atrás, indicadores
de dirección y luces antiniebla
)
Abra el maletero y, después, la trampilla de
plástico.
)
Retire las dos tuercas de fijación del piloto.
)
Extraiga el piloto con precaución desde el
exterior.
)
Desconecte el conector del piloto.
)
Apar te las cinco lengüetas y retire el
portalámparas.
)
Gire la lámpara un cuar to de vuelta y
sustitúyala.
Para el montaje, efectúe estas operaciones,
pero en sentido inverso.
Cambio de las
luces con diodos
electroluminiscentes-LED
Para su sustitución, consulte con la Red
PEUGEOT o con un taller cualificado.
