Peugeot 508 2020 Betriebsanleitung (in German)

169
Praktische Tipps

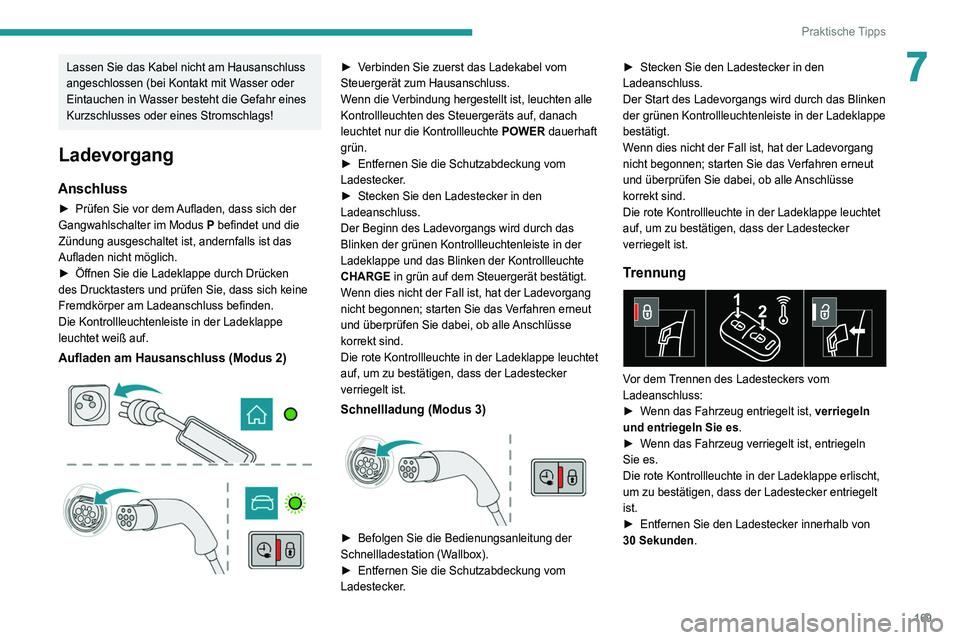

7Lassen Sie das Kabel nicht am Hausanschluss
angeschlossen (bei Kontakt mit Wasser oder
Eintauchen in Wasser besteht die Gefahr eines
Kurzschlusses oder eines Stromschlags!
Ladevorgang
Anschluss
► Prüfen Sie vor dem Aufladen, dass sich der
Gangwahlschalter im Modus P befindet und die
Zündung ausgeschaltet ist, andernfalls ist das
Aufladen nicht möglich.
►

Öffnen Sie die Ladeklappe durch Drücken
des Drucktasters und prüfen Sie, dass sich keine
Fremdkörper am Ladeanschluss befinden.
Die Kontrollleuchtenleiste in der Ladeklappe
leuchtet weiß auf.
Aufladen am Hausanschluss (Modus 2)



► Verbinden Sie zuerst das Ladekabel vom
Steuergerät zum Hausanschluss.
Wenn die Verbindung hergestellt ist, leuchten alle
Kontrollleuchten des Steuergeräts auf, danach
leuchtet nur die Kontrollleuchte POWER dauerhaft
grün.
►

Entfernen Sie die Schutzabdeckung vom
Ladestecker

.
►

Stecken Sie den Ladestecker in den
Ladeanschluss.
Der Beginn des Ladevorgangs wird durch das
Blinken der grünen Kontrollleuchtenleiste in der
Ladeklappe und das Blinken der Kontrollleuchte
CHARGE

in grün auf dem Steuergerät bestätigt.
Wenn dies nicht der Fall ist, hat der Ladevorgang
nicht begonnen; starten Sie das Verfahren erneut
und überprüfen Sie dabei, ob alle Anschlüsse
korrekt sind.
Die rote Kontrollleuchte in der Ladeklappe leuchtet
auf, um zu bestätigen, dass der Ladestecker
verriegelt ist.
Schnellladung (Modus 3)

► Befolgen Sie die Bedienungsanleitung der
Schnellladestation (W allbox).
►

Entfernen Sie die Schutzabdeckung vom
Ladestecker

. ►

Stecken Sie den Ladestecker in den
Ladeanschluss.
Der Start des Ladevorgangs wird durch das Blinken
der grünen Kontrollleuchtenleiste in der Ladeklappe
bestätigt.
W
enn dies nicht der Fall ist, hat der Ladevorgang
nicht begonnen; starten Sie das Verfahren erneut
und überprüfen Sie dabei, ob alle Anschlüsse
korrekt sind.
Die rote Kontrollleuchte in der Ladeklappe leuchtet
auf, um zu bestätigen, dass der Ladestecker
verriegelt ist.
Trennung

Vor dem Trennen des Ladesteckers vom
Ladeanschluss:
►

W
enn das Fahrzeug entriegelt ist, verriegeln
und entriegeln Sie es .
►

W
enn das Fahrzeug verriegelt ist, entriegeln
Sie es.
Die rote Kontrollleuchte in der Ladeklappe erlischt,
um zu bestätigen, dass der Ladestecker entriegelt
ist.
►

Entfernen Sie den Ladestecker innerhalb von
30 Sekunden

.

170
Praktische Tipps
Bitte beachten Sie die geltende
Gesetzgebung des Landes, in dem Sie
fahren.
Fahrzeuge mit motorisierter Heckklappe
und sensorgesteuerter Heckklappe
Um ein unbeabsichtigtes Öffnen der Heckklappe
bei Verwendung der Anhängerkupplung zu
vermeiden:
– Deaktivieren Sie diese Funktion vorab im
Konfigurationsmenü Ihres Fahrzeugs,
– oder entfernen Sie bei geschlossener
Heckklappe den elektronischen Schlüssel aus
dem Erkennungsbereich,
Anhängerkupplung mit einklappbarem
Kugelgelenk
Wenn diese Anhängerkupplung nicht verwendet
wird, ist sie unter der hinteren Stoßstange
zurückgeklappt.
Für den Ein- und Ausbau sowie zum Verstauen ist
kein Werkzeug erforderlich.
Vor jeder Maßnahme muss das Fahrzeug
stehen und die Feststellbremse muss
angezogen sein.
Der Bereich in der Nähe des Auspuffrohrs kann
sehr heiß werden: Verbrennungsgefahr.

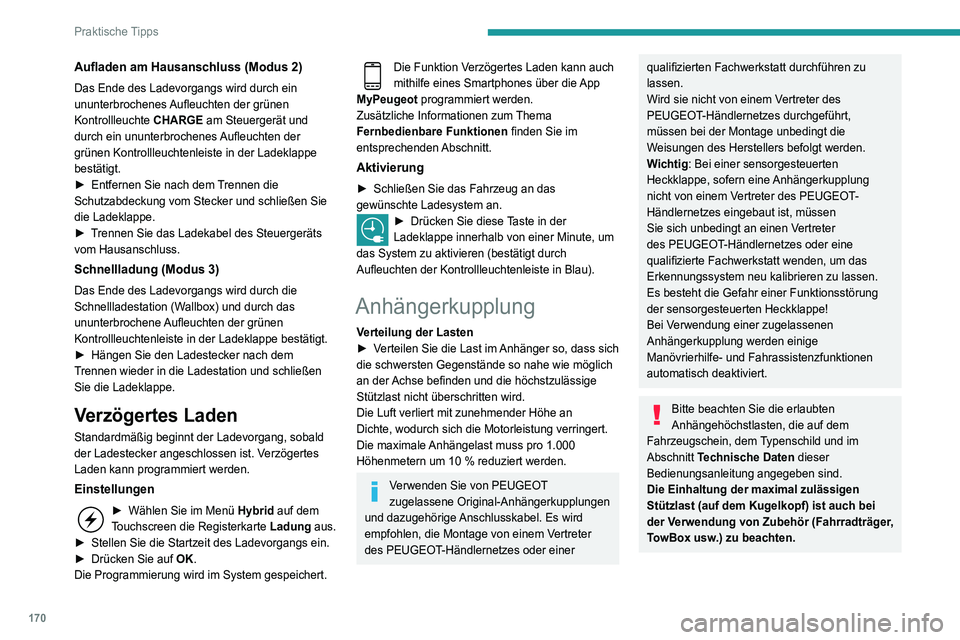

Aufladen am Hausanschluss (Modus 2)
Das Ende des Ladevorgangs wird durch ein
ununterbrochenes Aufleuchten der grünen
Kontrollleuchte CHARGE am Steuergerät und
durch ein ununterbrochenes Aufleuchten der
grünen Kontrollleuchtenleiste in der Ladeklappe
bestätigt.
►

Entfernen Sie nach dem
Trennen die
Schutzabdeckung vom Stecker und schließen Sie
die Ladeklappe.
►

T
rennen Sie das Ladekabel des Steuergeräts
vom Hausanschluss.
Schnellladung (Modus 3)
Das Ende des Ladevorgangs wird durch die
Schnellladestation (Wallbox) und durch das
ununterbrochene Aufleuchten der grünen
Kontrollleuchtenleiste in der Ladeklappe bestätigt.
►

Hängen Sie den Ladestecker nach dem
T

rennen wieder in die Ladestation und schließen
Sie die Ladeklappe.
Verzögertes Laden
Standardmäßig beginnt der Ladevorgang, sobald
der Ladestecker angeschlossen ist. Verzögertes
Laden kann programmiert werden.
Einstellungen
► Wählen Sie im Menü Hybrid auf dem
Touchscreen die Registerkarte Ladung aus.
►

Stellen Sie die Startzeit des Ladevorgangs ein.
►


Drücken Sie auf OK

.
Die Programmierung wird im System gespeichert.
Die Funktion Verzögertes Laden kann auch
mithilfe eines Smartphones über die App
MyPeugeot programmiert werden.
Zusätzliche Informationen zum Thema
Fernbedienbare Funktionen finden Sie im
entsprechenden Abschnitt.
Aktivierung
► Schließen Sie das Fahrzeug an das
gewünschte Ladesystem an.
► Drücken Sie diese Taste in der
Ladeklappe innerhalb von einer Minute, um
das System zu aktivieren (bestätigt durch
Aufleuchten der Kontrollleuchtenleiste in Blau).
Anhängerkupplung
Verteilung der Lasten
► V erteilen Sie die Last im Anhänger so, dass sich
die schwersten Gegenstände so nahe wie möglich
an der Achse befinden und die höchstzulässige
Stützlast nicht überschritten wird.
Die Luft verliert mit zunehmender Höhe an
Dichte, wodurch sich die Motorleistung verringert.
Die maximale Anhängelast muss pro 1.000
Höhenmetern um 10 % reduziert werden.
Verwenden Sie von PEUGEOT
zugelassene Original-Anhängerkupplungen
und dazugehörige Anschlusskabel. Es wird
empfohlen, die Montage von einem Vertreter
des PEUGEOT-Händlernetzes oder einer
qualifizierten Fachwerkstatt durchführen zu
lassen.
Wird sie nicht von einem Vertreter des
PEUGEOT-Händlernetzes durchgeführt,
müssen bei der Montage unbedingt die
Weisungen des Herstellers befolgt werden.
Wichtig: Bei einer sensorgesteuerten
Heckklappe, sofern eine Anhängerkupplung
nicht von einem Vertreter des PEUGEOT-
Händlernetzes eingebaut ist, müssen
Sie sich unbedingt an einen Vertreter
des PEUGEOT-Händlernetzes oder eine
qualifizierte Fachwerkstatt wenden, um das
Erkennungssystem neu kalibrieren zu lassen.
Es besteht die Gefahr einer Funktionsstörung
der sensorgesteuerten Heckklappe!
Bei Verwendung einer zugelassenen
Anhängerkupplung werden einige
Manövrierhilfe- und Fahrassistenzfunktionen
automatisch deaktiviert.
Bitte beachten Sie die erlaubten
Anhängehöchstlasten, die auf dem
Fahrzeugschein, dem Typenschild und im
Abschnitt Technische Daten dieser
Bedienungsanleitung angegeben sind.
Die Einhaltung der maximal zulässigen
Stützlast (auf dem Kugelkopf) ist auch bei
der Verwendung von Zubehör (Fahrradträger,
TowBox usw.) zu beachten.

171
Praktische Tipps

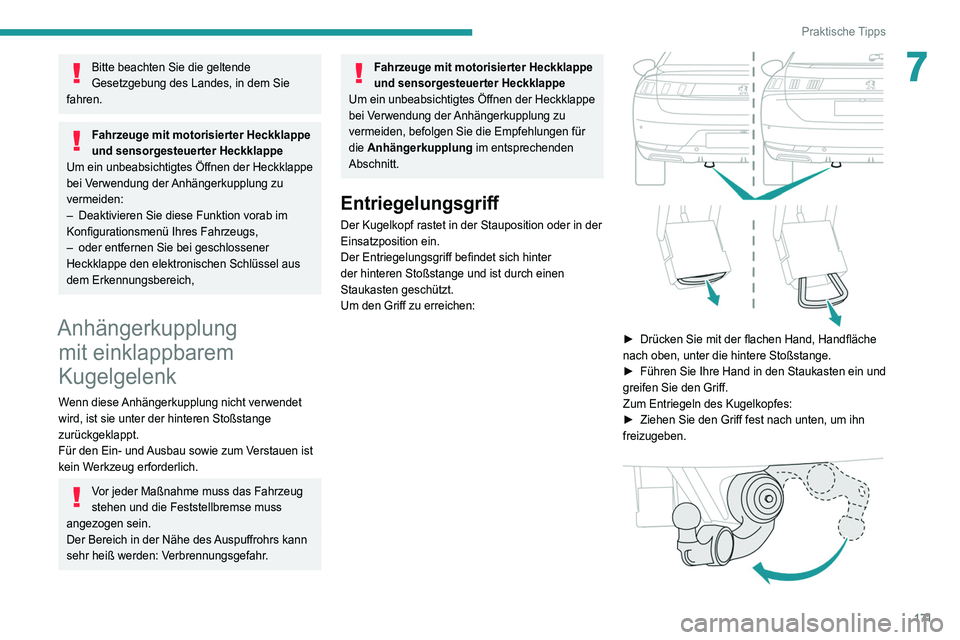

7Bitte beachten Sie die geltende
Gesetzgebung des Landes, in dem Sie
fahren.
Fahrzeuge mit motorisierter Heckklappe
und sensorgesteuerter Heckklappe
Um ein unbeabsichtigtes Öffnen der Heckklappe
bei Verwendung der Anhängerkupplung zu
vermeiden:
–

Deaktivieren Sie diese Funktion vorab im
Konfigurationsmenü Ihres Fahrzeugs,
–


oder entfernen Sie bei geschlossener
Heckklappe den elektronischen Schlüssel aus
dem Erkennungsbereich,
Anhängerkupplung mit einklappbarem
Kugelgelenk
Wenn diese Anhängerkupplung nicht verwendet
wird, ist sie unter der hinteren Stoßstange
zurückgeklappt.
Für den Ein- und Ausbau sowie zum Verstauen ist
kein Werkzeug erforderlich.
Vor jeder Maßnahme muss das Fahrzeug
stehen und die Feststellbremse muss
angezogen sein.
Der Bereich in der Nähe des Auspuffrohrs kann
sehr heiß werden: Verbrennungsgefahr.
Fahrzeuge mit motorisierter Heckklappe
und sensorgesteuerter Heckklappe
Um ein unbeabsichtigtes Öffnen der Heckklappe
bei Verwendung der Anhängerkupplung zu
vermeiden, befolgen Sie die Empfehlungen für
die Anhängerkupplung im entsprechenden
Abschnitt.
Entriegelungsgriff
Der Kugelkopf rastet in der Stauposition oder in der
Einsatzposition ein.
Der Entriegelungsgriff befindet sich hinter
der hinteren Stoßstange und ist durch einen
Staukasten geschützt.
Um den Griff zu erreichen:

► Drücken Sie mit der flachen Hand, Handfläche
nach oben, unter die hintere Stoßstange.
►

Führen
Sie Ihre Hand in den Staukasten ein und
greifen Sie den Griff.
Zum Entriegeln des Kugelkopfes:
►

Ziehen Sie den Griff fest nach unten, um ihn
freizugeben.

172
Praktische Tipps
Direkte Montage am Dach
(Limousine)


Vorne

Hinten
Die Querträger dürfen ausschließlich an den vier
Verankerungspunkten auf dem Dachrahmen

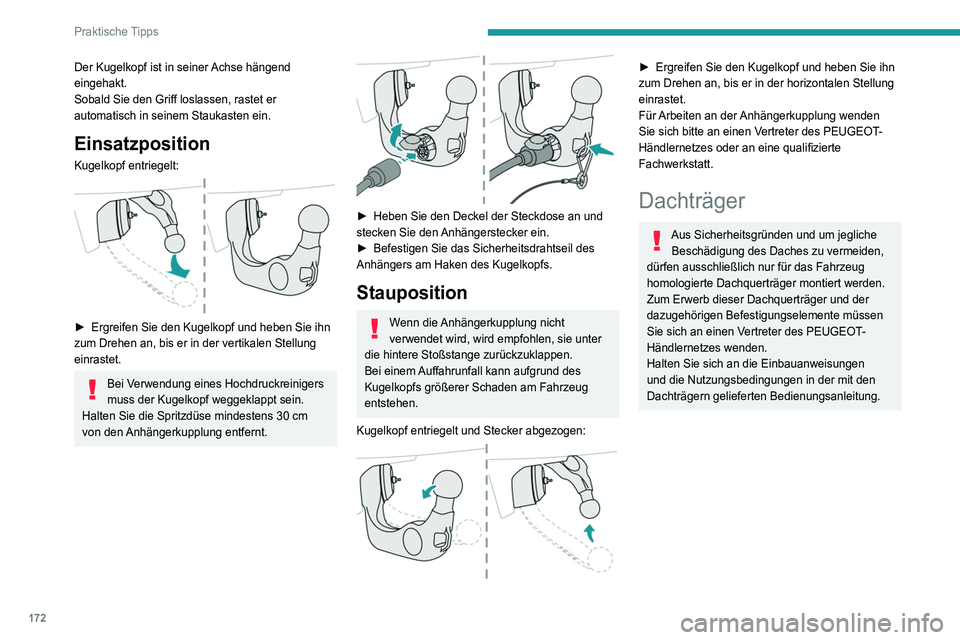

Der Kugelkopf ist in seiner Achse hängend
eingehakt.
Sobald Sie den Griff loslassen, rastet er
automatisch in seinem Staukasten ein.
Einsatzposition
Kugelkopf entriegelt:

► Ergreifen Sie den Kugelkopf und heben Sie ihn
zum Drehen an, bis er in der vertikalen Stellung
einrastet.
Bei Verwendung eines Hochdruckreinigers
muss der Kugelkopf weggeklappt sein.
Halten Sie die Spritzdüse mindestens 30
cm
von den Anhängerkupplung entfernt.


► Heben Sie den Deckel der Steckdose an und
stecken Sie den Anhängerstecker ein.
►

Befestigen Sie das Sicherheitsdrahtseil des
Anhängers am Haken des Kugelkopfs.
Stauposition
Wenn die Anhängerkupplung nicht
verwendet wird, wird empfohlen, sie unter
die hintere Stoßstange zurückzuklappen.
Bei einem Auffahrunfall kann aufgrund des
Kugelkopfs größerer Schaden am Fahrzeug
entstehen.
Kugelkopf entriegelt und Stecker abgezogen:


► Ergreifen Sie den Kugelkopf und heben Sie ihn
zum Drehen an, bis er in der horizontalen Stellung
einrastet.
Für
Arbeiten an der Anhängerkupplung wenden
Sie sich bitte an einen Vertreter des PEUGEOT-
Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Dachträger
Aus Sicherheitsgründen und um jegliche Beschädigung des Daches zu vermeiden,
dürfen ausschließlich nur für das Fahrzeug
homologierte Dachquerträger montiert werden.
Zum Erwerb dieser Dachquerträger und der
dazugehörigen Befestigungselemente müssen
Sie sich an einen Vertreter des PEUGEOT-
Händlernetzes wenden.
Halten Sie sich an die Einbauanweisungen
und die Nutzungsbedingungen in der mit den
Dachträgern gelieferten Bedienungsanleitung.

173
Praktische Tipps

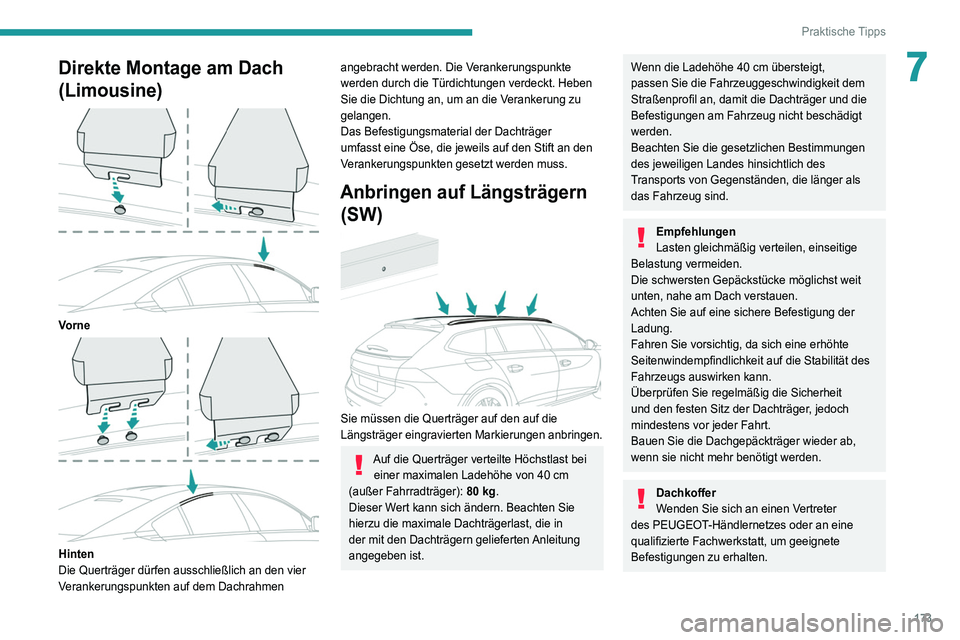

7Direkte Montage am Dach
(Limousine)


Vorne

Hinten
Die Querträger dürfen ausschließlich an den vier
Verankerungspunkten auf dem Dachrahmen
angebracht werden. Die Verankerungspunkte
werden durch die Türdichtungen verdeckt. Heben
Sie die Dichtung an, um an die Verankerung zu
gelangen.
Das Befestigungsmaterial der Dachträger
umfasst eine Öse, die jeweils auf den Stift an den
Verankerungspunkten gesetzt werden muss.
Anbringen auf Längsträgern (SW)


Sie müssen die Querträger auf den auf die
Längsträger eingravierten Markierungen anbringen.
Auf die Querträger verteilte Höchstlast bei
einer maximalen Ladehöhe von 40 cm
(außer Fahrradträger): 80 kg.
Dieser Wert kann sich ändern. Beachten Sie
hierzu die maximale Dachträgerlast, die in
der mit den Dachträgern gelieferten Anleitung
angegeben ist.
Wenn die Ladehöhe 40 cm übersteigt,
passen Sie die Fahrzeuggeschwindigkeit dem
Straßenprofil an, damit die Dachträger und die
Befestigungen am Fahrzeug nicht beschädigt
werden.
Beachten Sie die gesetzlichen Bestimmungen
des jeweiligen Landes hinsichtlich des
Transports von Gegenständen, die länger als
das Fahrzeug sind.
Empfehlungen
Lasten gleichmäßig verteilen, einseitige
Belastung vermeiden.
Die schwersten Gepäckstücke möglichst weit
unten, nahe am Dach verstauen.
Achten Sie auf eine sichere Befestigung der
Ladung.
Fahren Sie vorsichtig, da sich eine erhöhte
Seitenwindempfindlichkeit auf die Stabilität des
Fahrzeugs auswirken kann.
Überprüfen Sie regelmäßig die Sicherheit
und den festen Sitz der Dachträger, jedoch
mindestens vor jeder Fahrt.
Bauen Sie die Dachgepäckträger wieder ab,
wenn sie nicht mehr benötigt werden.
Dachkoffer
Wenden Sie sich an einen Vertreter
des PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt, um geeignete
Befestigungen zu erhalten.

174
Praktische Tipps
ausgeschalteter Zündung nicht zu stark zu
entladen.
Nach dem Ausschalten des Motors können Sie
noch für ca. 40 Minuten Funktionen wie die Audio-
und Telematikanlage, die Scheibenwischer und das
Abblendlicht oder die Deckenleuchten benutzen.
Auswahl des Modus
Beim Wechsel in den Energiesparmodus erscheint
eine Bestätigungsmeldung und die aktiven
Funktionen werden auf Bereitschaft geschaltet.
Wenn Sie gerade ein Gespräch führen,
können Sie dieses mit der
Freisprecheinrichtung Ihres Audiosystems noch
ca. 10 Minuten lang fortsetzen.
Verlassen des
Energiesparmodus
Die betreffenden Funktionen werden automatisch
bei der nächsten Inbetriebnahme des Fahrzeugs
reaktiviert.
Um die Funktionen sofort wieder benutzen zu
können, starten Sie den Motor und lassen ihn
laufen:
– weniger als zehn Minuten, um die Verbraucher
ca. fünf Minuten in Betrieb nehmen zu können,
– länger als 10 Minuten, damit sie ca. 30 Minuten
verfügbar sind.
Beachten Sie die Laufzeiten des Motors, um
ein ordnungsgemäßes Laden der Batterie zu
gewährleisten.

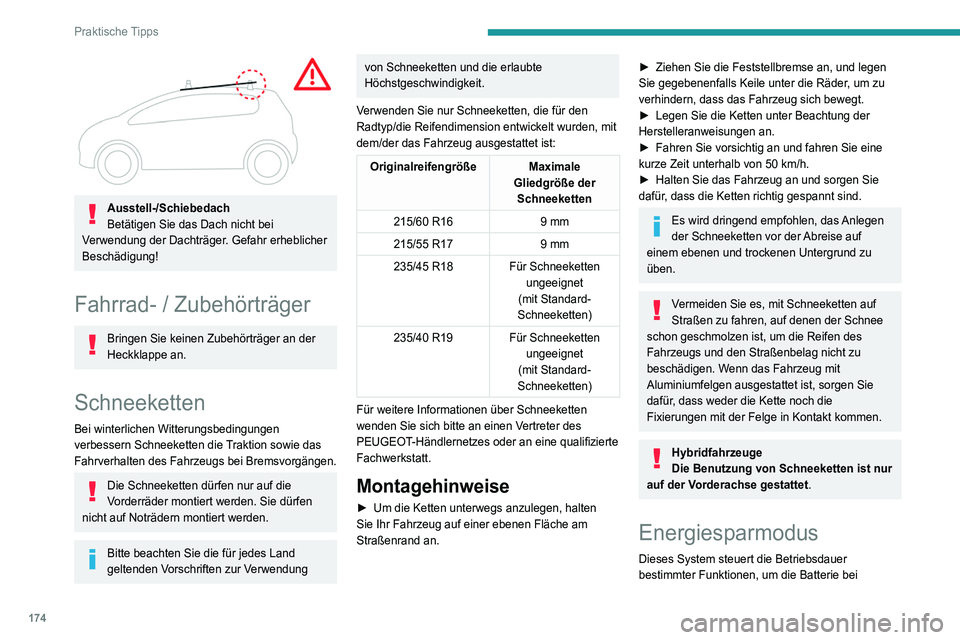

Ausstell-/Schiebedach
Betätigen Sie das Dach nicht bei
Verwendung der Dachträger. Gefahr erheblicher
Beschädigung!
Fahrrad- / Zubehörträger
Bringen Sie keinen Zubehörträger an der
Heckklappe an.
Schneeketten
Bei winterlichen Witterungsbedingungen
verbessern Schneeketten die Traktion sowie das
Fahrverhalten des Fahrzeugs bei Bremsvorgängen.
Die Schneeketten dürfen nur auf die
Vorderräder montiert werden. Sie dürfen
nicht auf Noträdern montiert werden.
Bitte beachten Sie die für jedes Land
geltenden Vorschriften zur Verwendung
von Schneeketten und die erlaubte
Höchstgeschwindigkeit.
Verwenden Sie nur Schneeketten, die für den
Radtyp/die Reifendimension entwickelt wurden, mit
dem/der das Fahrzeug ausgestattet ist:
Originalreifengröße Maximale Gliedgröße der Schneeketten
215/60 R16 9 mm
215/55 R17 9 mm
235/45 R18 Für Schneeketten ungeeignet
(mit Standard-
Schneeketten)
235/40 R19 Für Schneeketten ungeeignet
(mit Standard-
Schneeketten)
Für weitere Informationen über Schneeketten
wenden Sie sich bitte an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine qualifizierte
Fachwerkstatt.
Montagehinweise
► Um die Ketten unterwegs anzulegen, halten
Sie Ihr Fahrzeug auf einer ebenen Fläche am
Straßenrand an.
► Ziehen Sie die Feststellbremse an, und legen
Sie gegebenenfalls Keile unter die Räder , um zu
verhindern, dass das Fahrzeug sich bewegt.
►

Legen Sie die Ketten unter Beachtung der
Herstelleranweisungen an.
►


Fahren Sie vorsichtig an und fahren Sie eine
kurze Zeit unterhalb von 50

km/h.
►

Halten Sie das Fahrzeug an und sorgen Sie
dafür

, dass die Ketten richtig gespannt sind.
Es wird dringend empfohlen, das Anlegen
der Schneeketten vor der Abreise auf
einem ebenen und trockenen Untergrund zu
üben.
Vermeiden Sie es, mit Schneeketten auf
Straßen zu fahren, auf denen der Schnee
schon geschmolzen ist, um die Reifen des
Fahrzeugs und den Straßenbelag nicht zu
beschädigen. Wenn das Fahrzeug mit
Aluminiumfelgen ausgestattet ist, sorgen Sie
dafür, dass weder die Kette noch die
Fixierungen mit der Felge in Kontakt kommen.
Hybridfahrzeuge
Die Benutzung von Schneeketten ist nur
auf der Vorderachse gestattet.
Energiesparmodus
Dieses System steuert die Betriebsdauer
bestimmter Funktionen, um die Batterie bei

175

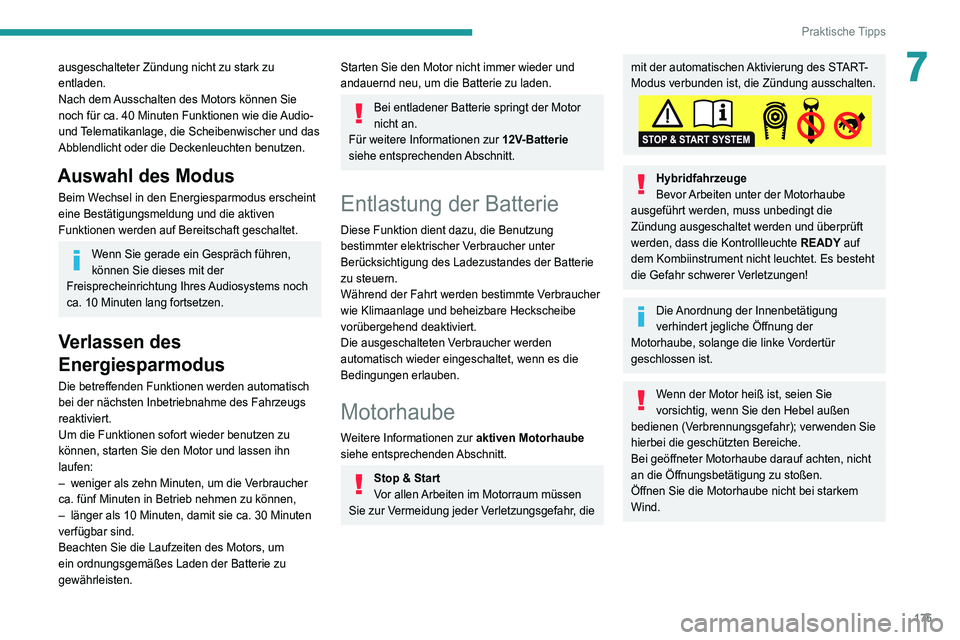

Praktische Tipps
7ausgeschalteter Zündung nicht zu stark zu
entladen.
Nach dem Ausschalten des Motors können Sie
noch für ca. 40 Minuten Funktionen wie die Audio-
und Telematikanlage, die Scheibenwischer und das
Abblendlicht oder die Deckenleuchten benutzen.
Auswahl des Modus
Beim Wechsel in den Energiesparmodus erscheint
eine Bestätigungsmeldung und die aktiven
Funktionen werden auf Bereitschaft geschaltet.
Wenn Sie gerade ein Gespräch führen,
können Sie dieses mit der
Freisprecheinrichtung Ihres Audiosystems noch
ca. 10 Minuten lang fortsetzen.
Verlassen des
Energiesparmodus
Die betreffenden Funktionen werden automatisch
bei der nächsten Inbetriebnahme des Fahrzeugs
reaktiviert.
Um die Funktionen sofort wieder benutzen zu
können, starten Sie den Motor und lassen ihn
laufen:
–

weniger als zehn Minuten, um die V
erbraucher
ca. fünf Minuten in Betrieb nehmen zu können,
–

länger als 10 Minuten, damit sie ca. 30 Minuten
verfügbar sind.
Beachten Sie die Laufzeiten des Motors, um
ein ordnungsgemäßes Laden der Batterie zu
gewährleisten.
Starten Sie den Motor nicht immer wieder und
andauernd neu, um die Batterie zu laden.
Bei entladener Batterie springt der Motor
nicht an.
Für weitere Informationen zur 12V-Batterie
siehe entsprechenden Abschnitt.
Entlastung der Batterie
Diese Funktion dient dazu, die Benutzung
bestimmter elektrischer Verbraucher unter
Berücksichtigung des Ladezustandes der Batterie
zu steuern.
Während der Fahrt werden bestimmte Verbraucher
wie Klimaanlage und beheizbare Heckscheibe
vorübergehend deaktiviert.
Die ausgeschalteten Verbraucher werden
automatisch wieder eingeschaltet, wenn es die
Bedingungen erlauben.
Motorhaube
Weitere Informationen zur aktiven Motorhaube
siehe entsprechenden Abschnitt.
Stop & Start
Vor allen Arbeiten im Motorraum müssen
Sie zur Vermeidung jeder Verletzungsgefahr, die
mit der automatischen Aktivierung des START-
Modus verbunden ist, die Zündung ausschalten.
Hybridfahrzeuge
Bevor Arbeiten unter der Motorhaube
ausgeführt werden, muss unbedingt die
Zündung ausgeschaltet werden und überprüft
werden, dass die Kontrollleuchte READY auf
dem Kombiinstrument nicht leuchtet. Es besteht
die Gefahr schwerer Verletzungen!
Die Anordnung der Innenbetätigung
verhindert jegliche Öffnung der
Motorhaube, solange die linke Vordertür
geschlossen ist.
Wenn der Motor heiß ist, seien Sie
vorsichtig, wenn Sie den Hebel außen
bedienen (Verbrennungsgefahr); verwenden Sie
hierbei die geschützten Bereiche.
Bei geöffneter Motorhaube darauf achten, nicht
an die Öffnungsbetätigung zu stoßen.
Öffnen Sie die Motorhaube nicht bei starkem
Wind.

176
Praktische Tipps
Die Dieselkraftstoffanlage steht unter sehr
hohem Druck.
Arbeiten an diesem System dürfen
ausschließlich von einem Vertreter des
PEUGEOT-Händlernetzes oder in einer
qualifizierten Fachwerkstatt vorgenommen
werden.
Füllstandskontrollen
Kontrollieren Sie alle folgenden Füllstände gemäß
dem Wartungsplan des Herstellers. Füllen Sie falls
erforderlich, außer bei anderslautenden Angaben,
die betreffenden Betriebsstoffe nach.
Lassen Sie bei stark abgesunkenem Füllstand
den betreffenden Kreislauf von einem Vertreter
des PEUGEOT-Händlernetzes oder von einer
qualifizierten Fachwerkstatt überprüfen.
Die Flüssigkeit muss den Anforderungen
des Herstellers entsprechen und für den
Motor geeignet sein.
Bei einem Eingriff im Motorraum ist
Vorsicht geboten, da einige Bereiche des
Motors extrem heiß sein können
(Verbrennungsgefahr) und sich der
Motorventilator jederzeit einschalten kann (auch
bei ausgeschalteter Zündung).

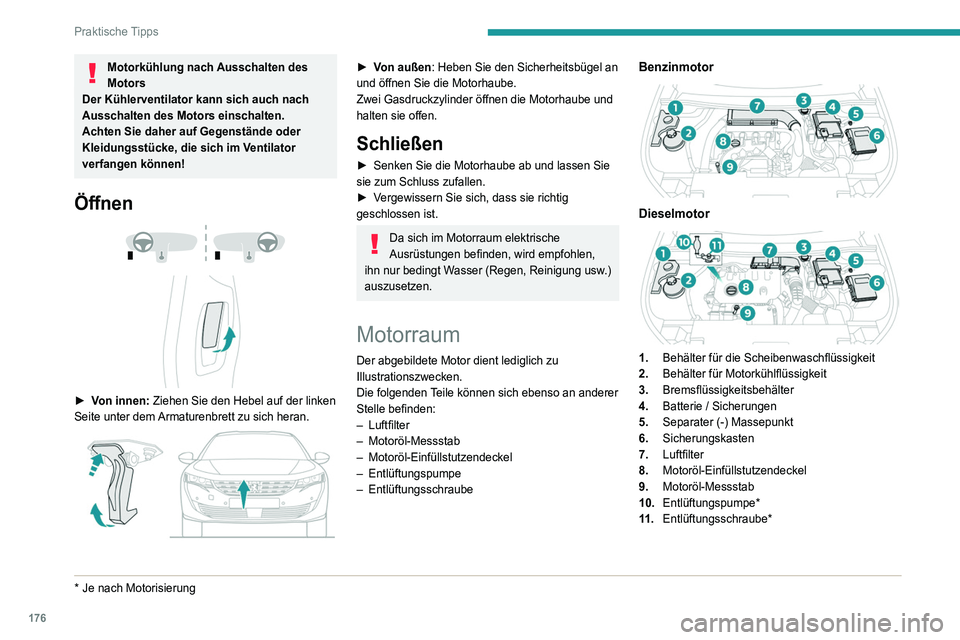

Motorkühlung nach Ausschalten des
Motors
Der Kühlerventilator kann sich auch nach
Ausschalten des Motors einschalten.
Achten Sie daher auf Gegenstände oder
Kleidungsstücke, die sich im Ventilator
verfangen können!
Öffnen



► Von innen: Ziehen Sie den Hebel auf der linken
Seite unter dem Armaturenbrett zu sich heran.


* Je nach Motorisieru ng
► Von außen: Heben Sie den Sicherheitsbügel an
und öffnen Sie die Motorhaube.
Zwei Gasdruckzylinder öffnen die Motorhaube und
halten sie offen.
Schließen
► Senken Sie die Motorhaube ab und lassen Sie
sie zum Schluss zufallen.
►

V
ergewissern Sie sich, dass sie richtig
geschlossen ist.
Da sich im Motorraum elektrische
Ausrüstungen befinden, wird empfohlen,
ihn nur bedingt Wasser (Regen, Reinigung usw.)
auszusetzen.
Motorraum
Der abgebildete Motor dient lediglich zu
Illustrationszwecken.
Die folgenden
Teile können sich ebenso an anderer
Stelle befinden:
–

Luftfilter
–

Motoröl-Messstab
–
Motoröl-Einfüllstutzendeckel
–
Entlüftungspumpe
–
Entlüftungsschraube
Benzinmotor

Dieselmotor

1. Behälter für die Scheibenwaschflüssigkeit
2. Behälter für Motorkühlflüssigkeit
3. Bremsflüssigkeitsbehälter
4. Batterie / Sicherungen
5. Separater (-) Massepunkt
6. Sicherungskasten
7. Luftfilter
8. Motoröl-Einfüllstutzendeckel
9. Motoröl-Messstab
10. Entlüftungspumpe*
11 . Entlüftungsschraube*

177
Praktische Tipps

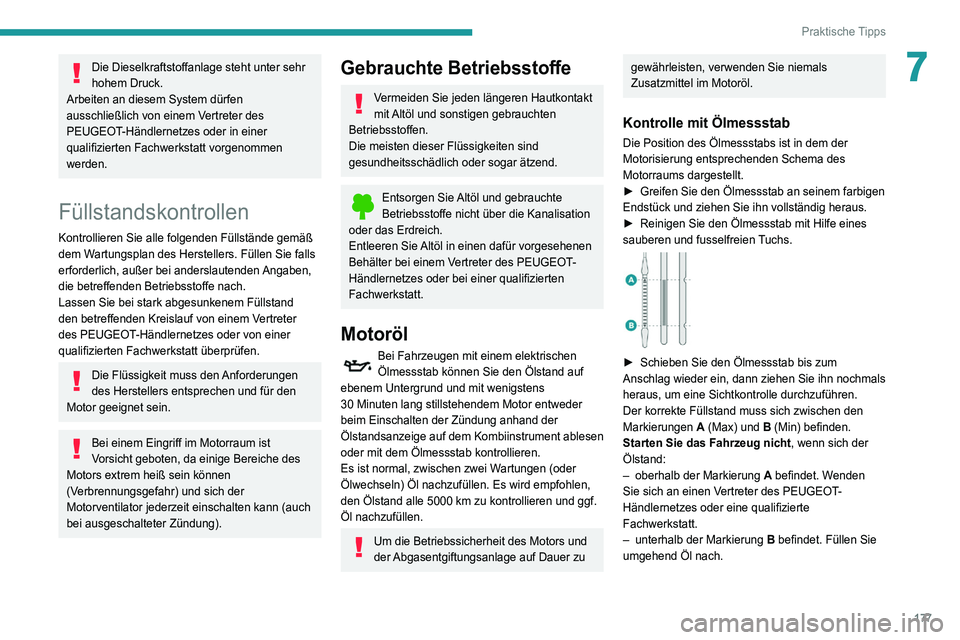

7Die Dieselkraftstoffanlage steht unter sehr
hohem Druck.
Arbeiten an diesem System dürfen
ausschließlich von einem Vertreter des
PEUGEOT-Händlernetzes oder in einer
qualifizierten Fachwerkstatt vorgenommen
werden.
Füllstandskontrollen
Kontrollieren Sie alle folgenden Füllstände gemäß
dem Wartungsplan des Herstellers. Füllen Sie falls
erforderlich, außer bei anderslautenden Angaben,
die betreffenden Betriebsstoffe nach.
Lassen Sie bei stark abgesunkenem Füllstand
den betreffenden Kreislauf von einem Vertreter
des PEUGEOT-Händlernetzes oder von einer
qualifizierten Fachwerkstatt überprüfen.
Die Flüssigkeit muss den Anforderungen
des Herstellers entsprechen und für den
Motor geeignet sein.
Bei einem Eingriff im Motorraum ist
Vorsicht geboten, da einige Bereiche des
Motors extrem heiß sein können
(Verbrennungsgefahr) und sich der
Motorventilator jederzeit einschalten kann (auch
bei ausgeschalteter Zündung).
Gebrauchte Betriebsstoffe
Vermeiden Sie jeden längeren Hautkontakt
mit Altöl und sonstigen gebrauchten
Betriebsstoffen.
Die meisten dieser Flüssigkeiten sind
gesundheitsschädlich oder sogar ätzend.
Entsorgen Sie Altöl und gebrauchte
Betriebsstoffe nicht über die Kanalisation
oder das Erdreich.
Entleeren Sie Altöl in einen dafür vorgesehenen
Behälter bei einem Vertreter des PEUGEOT-
Händlernetzes oder bei einer qualifizierten
Fachwerkstatt.
Motoröl
Bei Fahrzeugen mit einem elektrischen
Ölmessstab können Sie den Ölstand auf
ebenem Untergrund und mit wenigstens
30

Minuten lang stillstehendem Motor entweder
beim Einschalten der Zündung anhand der
Ölstandsanzeige auf dem Kombiinstrument ablesen
oder mit dem Ölmessstab kontrollieren.
Es ist normal, zwischen zwei Wartungen (oder
Ölwechseln) Öl nachzufüllen. Es wird empfohlen,
den Ölstand alle 5000 km zu kontrollieren und ggf.
Öl nachzufüllen.
Um die Betriebssicherheit des Motors und
der Abgasentgiftungsanlage auf Dauer zu
gewährleisten, verwenden Sie niemals
Zusatzmittel im Motoröl.
Kontrolle mit Ölmessstab
Die Position des Ölmessstabs ist in dem der
Motorisierung entsprechenden Schema des
Motorraums dargestellt.
►

Greifen Sie den Ölmessstab an seinem farbigen
Endstück und ziehen Sie ihn vollständig heraus.
►


Reinigen Sie den Ölmessstab mit Hilfe eines
sauberen und fusselfreien

Tuchs.


► Schieben Sie den Ölmessstab bis zum
Anschlag wieder ein, dann ziehen Sie ihn nochmals
heraus, um eine Sichtkontrolle durchzuführen.
Der korrekte Füllstand muss sich zwischen den
Markierungen A
(Max) und B (Min) befinden.
Starten Sie das Fahrzeug nicht , wenn sich der
Ölstand:
–

oberhalb der Markierung A

befindet. Wenden
Sie sich an einen Vertreter des PEUGEOT-
Händlernetzes oder eine qualifizierte
Fachwerkstatt.
–

unterhalb der Markierung B

befindet. Füllen Sie
umgehend Öl nach.

178
Praktische Tipps
Nachfüllen
Dieses Additiv muss grundsätzlich und schnellstens
von einem Vertreter des PEUGEOT-Händlernetzes
oder einer qualifizierten Fachwerkstatt nachgefüllt
werden.
AdBlue (BlueHDi)
Bei Erreichen des Reservestands wird ein
Warnsignal ausgelöst.
Weitere Informationen zu den Anzeigen,
insbesondere den AdBlue-Reichweitenanzeigen,
finden Sie im entsprechenden Abschnitt.
Um zu verhindern, dass gemäß Vorschrift die
Anlasssperre des Fahrzeugs aktiviert wird, müssen
Sie AdBlue nachfüllen.
Für weitere Informationen zu AdBlue (BlueHDi-
Motoren) und insbesondere zum Nachfüllen von
AdBlue, siehe entsprechende Rubrik.
Kontrollen
Wenn nichts anderes angegeben ist, prüfen Sie
bitte folgende Komponenten gemäß den Angaben
im Wartungsplan des Herstellers und dies
entsprechend der Motorversion Ihres Fahrzeugs.
Lassen Sie die Kontrollen andernfalls durch einen
Vertreter des PEUGEOT-Händlernetzes oder eine
qualifizierte Fachwerkstatt durchführen.
Verwenden Sie nur von PEUGEOT
empfohlene Produkte oder solche von

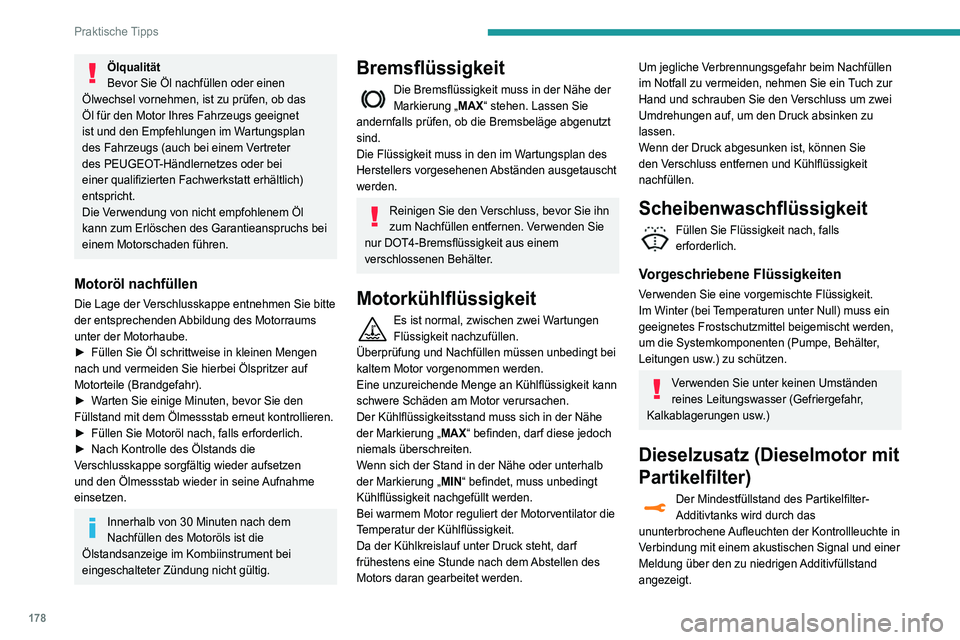

Ölqualität
Bevor Sie Öl nachfüllen oder einen
Ölwechsel vornehmen, ist zu prüfen, ob das
Öl für den Motor Ihres Fahrzeugs geeignet
ist und den Empfehlungen im Wartungsplan
des Fahrzeugs (auch bei einem Vertreter
des PEUGEOT-Händlernetzes oder bei
einer qualifizierten Fachwerkstatt erhältlich)
entspricht.
Die Verwendung von nicht empfohlenem Öl
kann zum Erlöschen des Garantieanspruchs bei
einem Motorschaden führen.
Motoröl nachfüllen
Die Lage der Verschlusskappe entnehmen Sie bitte
der entsprechenden Abbildung des Motorraums
unter der Motorhaube.
►

Füllen Sie Öl schrittweise in kleinen Mengen
nach und vermeiden Sie hierbei Ölspritzer auf
Motorteile (Brandgefahr).
►


W
arten Sie einige Minuten, bevor Sie den
Füllstand mit dem Ölmessstab erneut kontrollieren.
►

Füllen Sie Motoröl nach, falls erforderlich.
►


Nach Kontrolle des Ölstands die
V

erschlusskappe sorgfältig wieder aufsetzen
und den Ölmessstab wieder in seine Aufnahme
einsetzen.
Innerhalb von 30 Minuten nach dem
Nachfüllen des Motoröls ist die
Ölstandsanzeige im Kombiinstrument bei
eingeschalteter Zündung nicht gültig.
Bremsflüssigkeit
Die Bremsflüssigkeit muss in der Nähe der
Markierung „ MAX“ stehen. Lassen Sie
andernfalls prüfen, ob die Bremsbeläge abgenutzt
sind.
Die Flüssigkeit muss in den im Wartungsplan des
Herstellers vorgesehenen Abständen ausgetauscht
werden.
Reinigen Sie den Verschluss, bevor Sie ihn
zum Nachfüllen entfernen. Verwenden Sie
nur DOT4-Bremsflüssigkeit aus einem
verschlossenen Behälter.
Motorkühlflüssigkeit
Es ist normal, zwischen zwei Wartungen
Flüssigkeit nachzufüllen.
Überprüfung und Nachfüllen müssen unbedingt bei
kaltem Motor vorgenommen werden.
Eine unzureichende Menge an Kühlflüssigkeit kann
schwere Schäden am Motor verursachen.
Der Kühlflüssigkeitsstand muss sich in der Nähe
der Markierung „ MAX“ befinden, darf diese jedoch
niemals überschreiten.
Wenn sich der Stand in der Nähe oder unterhalb
der Markierung „ MIN“ befindet, muss unbedingt
Kühlflüssigkeit nachgefüllt werden.
Bei warmem Motor reguliert der Motorventilator die
Temperatur der Kühlflüssigkeit.
Da der Kühlkreislauf unter Druck steht, darf
frühestens eine Stunde nach dem Abstellen des
Motors daran gearbeitet werden.
Um jegliche Verbrennungsgefahr beim Nachfüllen
im Notfall zu vermeiden, nehmen Sie ein Tuch zur
Hand und schrauben Sie den Verschluss um zwei
Umdrehungen auf, um den Druck absinken zu
lassen.
Wenn der Druck abgesunken ist, können Sie
den Verschluss entfernen und Kühlflüssigkeit
nachfüllen.
Scheibenwaschflüssigkeit
Füllen Sie Flüssigkeit nach, falls
erforderlich.
Vorgeschriebene Flüssigkeiten
Verwenden Sie eine vorgemischte Flüssigkeit.
Im Winter (bei Temperaturen unter Null) muss ein
geeignetes Frostschutzmittel beigemischt werden,
um die Systemkomponenten (Pumpe, Behälter,
Leitungen usw.) zu schützen.
Verwenden Sie unter keinen Umständen
reines Leitungswasser (Gefriergefahr,
Kalkablagerungen usw.)
Dieselzusatz (Dieselmotor mit
Partikelfilter)
Der Mindestfüllstand des Partikelfilter-
Additivtanks wird durch das
ununterbrochene Aufleuchten der Kontrollleuchte in
Verbindung mit einem akustischen Signal und einer
Meldung über den zu niedrigen Additivfüllstand
angezeigt.
