Peugeot 508 RXH 2013 Betriebsanleitung (in German)

2
89
Öffnen/Schließen

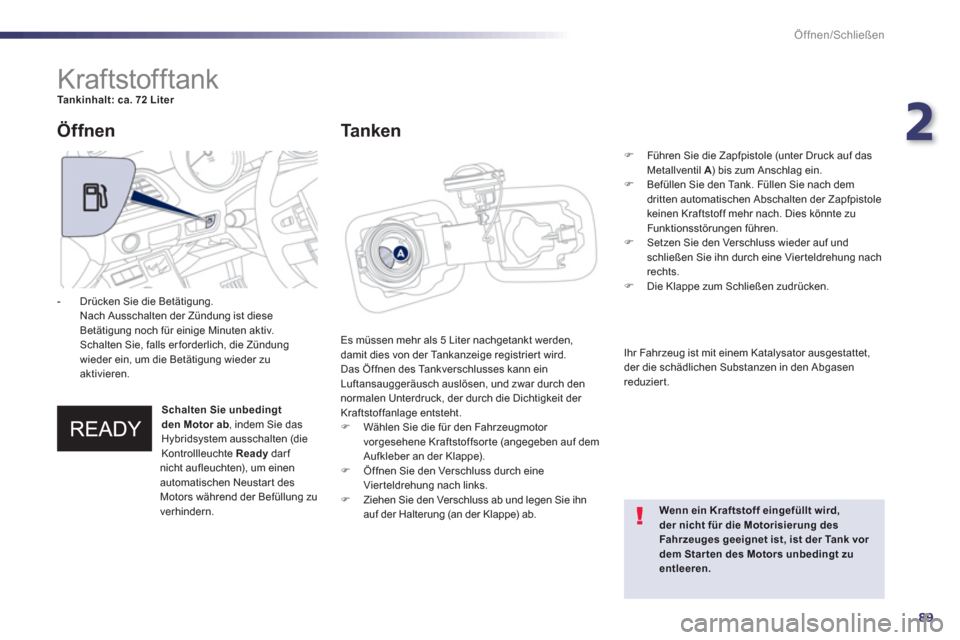

Kraftstofftank Tankinhalt: ca. 72 Liter
Es m
üssen mehr als 5 Liter nachgetankt werden,
damit dies von der Tankanzeige registrier t wird.
Das Öffnen des Tankverschlusses kann ein
Luftansauggeräusch auslösen, und zwar durch den
normalen Unterdruck, der durch die Dichtigkeit der
Kraftstoffanlage entsteht. )Wählen Sie die für den Fahrzeugmotor
vorgesehene Kraftstoffsorte (angegeben auf dem
Aufkleber an der Klappe). )Öffnen Sie den Verschluss durch eine Vierteldrehung nach links. )Ziehen Sie den Verschluss ab und legen Sie ihn
auf der Halterung (an der Klappe) ab.

Öffnen
Wenn ein Kraftstof f eingefüllt wird, der nicht für die Motorisierung des Fahrzeuges geeignet ist, ist der Tank vor dem Star ten des Motors unbedingt zuentleeren.



- Drücken Sie die Betätigung.
Nach Ausschalten der Zündung ist diese Betätigung noch für einige Minuten aktiv. Schalten Sie, falls er forderlich, die Zündung wieder ein, um die Betätigung wieder zu aktivieren.
Tanken
) Führen Sie die Zapfpistole (unter Druck auf das Metallventil A) bis zum Anschlag ein.A)
Befüllen Sie den Tank. Füllen Sie nach dem
dritten automatischen Abschalten der Zapfpistolekeinen Kraftstoff mehr nach. Dies könnte zuFunktionsstörungen führen.) Setzen Sie den Verschluss wieder auf und
schließen Sie ihn durch eine Vier teldrehung nach rechts. ) Die Klappe zum Schließen zudrücken.

Ihr Fahrzeu
g ist mit einem Katalysator ausgestattet,
der die schädlichen Substanzen in den Abgasen
reduziert.
Schalten Sie unbedin
gt den Motor ab , indem Sie dasHybridsystem ausschalten (die
Kontrollleuchte Ready darf
nicht aufleuchten), um einen automatischen Neustart des Motors während der Befüllung zu
verhindern.

90
Öffnen/Schließen

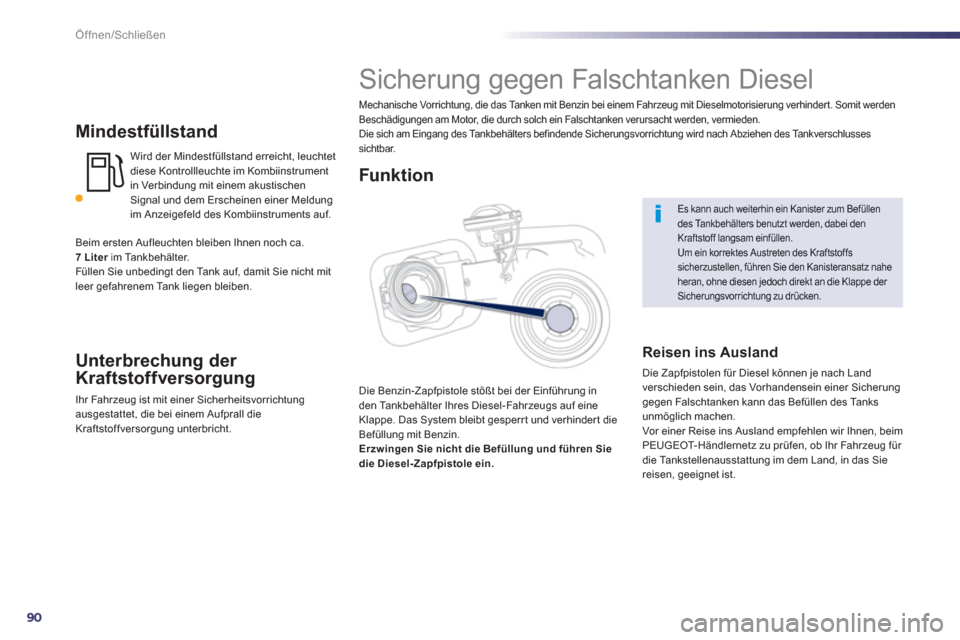

Mindestfüllstand
Wird der Mindestfüllstand erreicht, leuchtetdiese Kontrollleuchte im Kombiinstrument
in Verbindung mit einem akustischenSignal und dem Erscheinen einer Meldung
im Anzeigefeld des Kombiinstruments auf.
Unterbrechung der
Kraftstoffversorgung
Ihr Fahrzeug ist mit einer Sicherheitsvorrichtung ausgestattet, die bei einem Aufprall die Kraftstoffversorgung unterbricht.


Es kann auch weiterhin ein Kanister zum Befüllen des Tankbehälters benutzt werden, dabei denKraftstoff langsam einfüllen. Um ein korrektes Austreten des Kraftstof fs sicherzustellen, führen Sie den Kanisteransatz naheheran, ohne diesen jedoch direkt an die Klappe der Sicherungsvorrichtung zu drücken.

Sicherung gegen Falschtanken Diesel

Mechanische Vorrichtung, die das Tanken mit Benzin bei einem Fahrzeug mit Dieselmotorisierung verhinder t. Somit werden Beschädigungen am Motor, die durch solch ein Falschtanken verursacht werden, vermieden.
Die sich am Eingang des Tankbehälters befindende Sicherungsvorrichtung wird nach Abziehen des Tankverschlusses
sichtbar.

Die Benzin-Zapfpistole stößt bei der Einführung in
den Tankbehälter Ihres Diesel-Fahrzeugs auf eine
Klappe. Das System bleibt gesperr t und verhinder t die
Befüllung mit Benzin. Erzwingen Sie nicht die Befüllungund führen Sie
die Diesel-Zapfpistole ein.

Funk tion


Reisen ins Ausland

Die Zapfpistolen für Diesel können je nach Land
verschieden sein, das Vorhandensein einer Sicherunggegen Falschtanken kann das Befüllen des Tanks
unmöglich machen.
Vor einer Reise ins Ausland empfehlen wir Ihnen, beim PEUGEOT-Händlernetz zu prüfen, ob Ihr Fahrzeug für
die Tankstellenausstattung im dem Land, in das Siereisen, geeignet ist.
B
eim ersten Aufleuchten bleiben Ihnen noch ca.
7 Liter im Tankbehälter.
Füllen Sie unbedingt den Tank auf, damit Sie nicht mit
leer gefahrenem Tank liegen bleiben.

2
91
DIESEL
Öffnen/Schließen

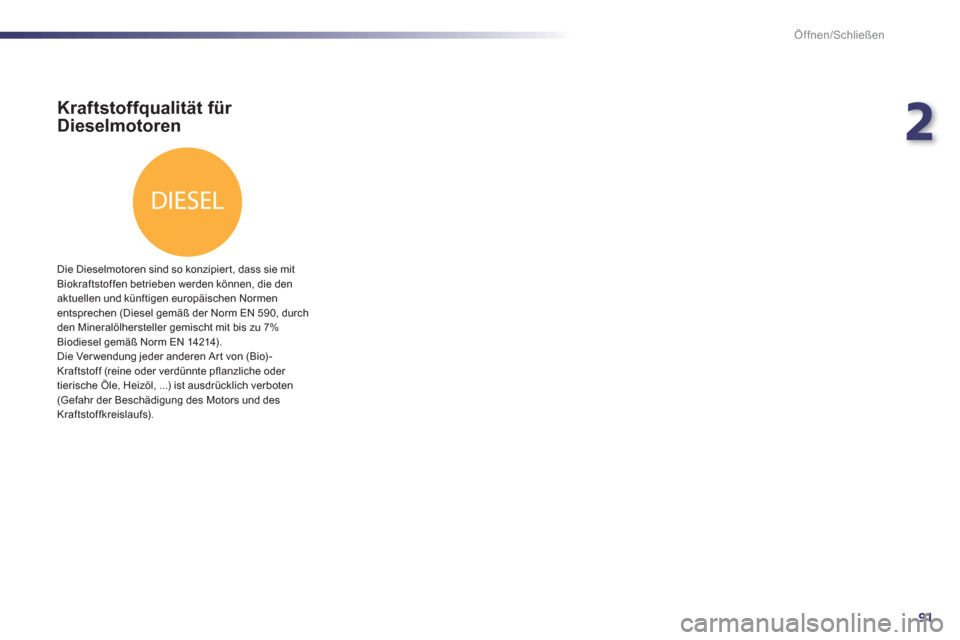

Kraftstoffqualität für
Dieselmotoren

Die Dieselmotoren sind so konzipier t, dass sie mitBiokraftstoffen betrieben werden können, die den
aktuellen und künftigen europäischen Normen entsprechen (Diesel gemäß der Norm EN 590, durch
den Mineralölhersteller gemischt mit bis zu 7%Biodiesel gemäß Norm EN 14214).


Die Ver wendung jeder anderen Ar t von (Bio)-Kraftstoff (reine oder verdünnte pflanzliche oder
tierische Öle, Heizöl, ...) ist ausdrücklich verboten (Gefahr der Beschädigung des Motors und des Kraftstoffkreislaufs).

92
Bordkomfort

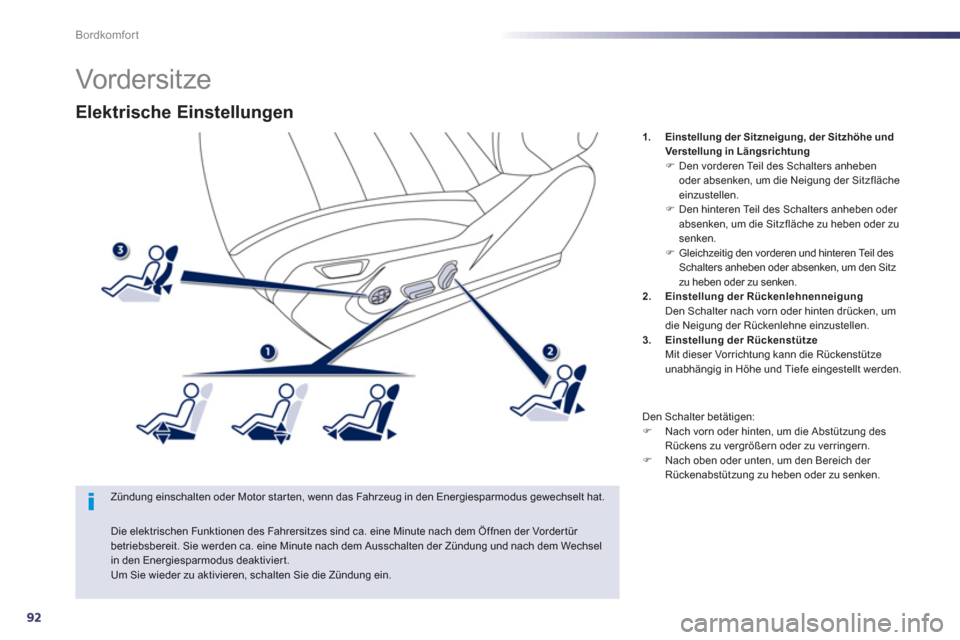

Elektrische Einstellungen

Zündung einschalten oder Motor star ten, wenn das Fahrzeug in den Energiesparmodus gewechselt hat.1
.Einstellung der Sitzneigung, der Sitzhöhe undVerstellung in Längsrichtung) Den vorderen Teil des Schalters anheben
oder absenken, um die Neigung der Sitzflächeeinzustellen.) Den hinteren Teil des Schalters anheben oder absenken, um die Sitzfläche zu heben oder zusenken. )
Gleichzeitig den vorderen und hinteren Teil des Schalters anheben oder absenken, um den Sitzzu heben oder zu senken. 2.Einstellung der Rückenlehnenneigung Den Schalter nach vorn oder hinten drücken, um die Neigung der Rückenlehne einzustellen.
3.Einstellungder Rückenstütze Mit dieser Vorrichtung kann die Rückenstützeunabhängig in Höhe und Tiefe eingestellt werden.
Die elektrischen Funktionen des Fahrersitzes sind ca. eine Minute nach dem Öffnen der Vorder tür betriebsbereit. Sie werden ca. eine Minute nach dem Ausschalten der Zündung und nach dem Wechselin den Energiesparmodus deaktiviert.Um Sie wieder zu aktivieren, schalten Sie die Zündung ein.
Den Schalter betätigen:
)
Nach vorn oder hinten, um die Abstützung desRückens zu vergrößern oder zu verringern.)
Nach oben oder unten, um den Bereich der Rückenabstützung zu heben oder zu senken.





Vorder sit ze

3
93
Bordkomfort

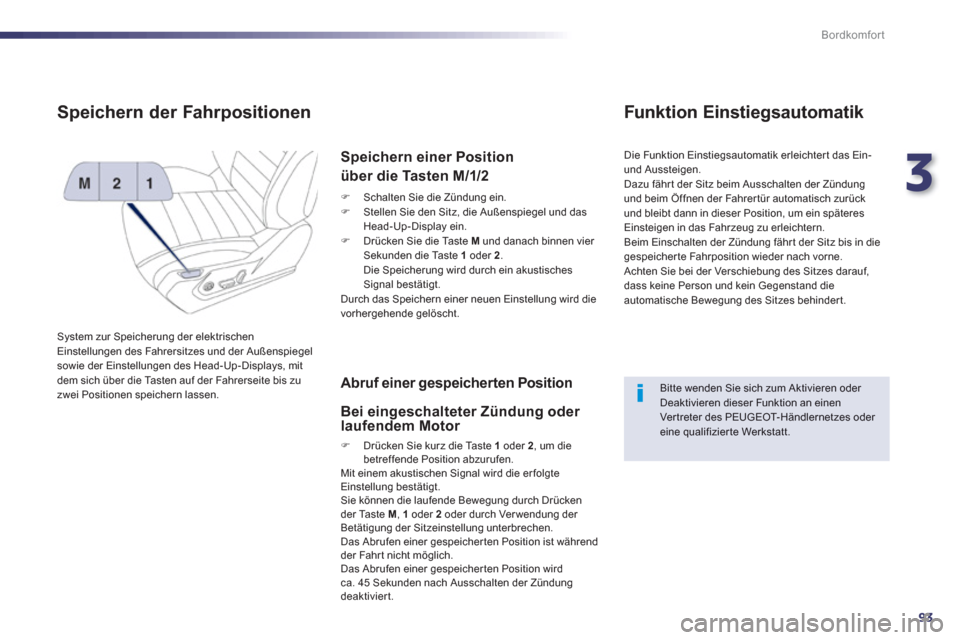

Speichern der Fahrpositionen
System zur Speicherung der elektrischen
Einstellungen des Fahrersitzes und der Außenspiegel
sowie der Einstellungen des Head-Up-Displays, mit dem sich über die Tasten auf der Fahrerseite bis zu
zwei Positionen speichern lassen.
Speichern einer Position

über die Tasten M/1/2
)Schalten Sie die Zündung ein. )Stellen Sie den Sitz, die Außenspiegel und dasHead-Up-Display ein.)Drücken Sie die Taste M
und danach binnen vier Sekunden die Taste 1oder 2
.
Die Speicherung wird durch ein akustisches Signal bestätigt.
Durch das Speichern einer neuen Einstellung wird die
vorhergehende gelöscht.
Abruf einer gespeicherten Position
Bei eingeschalteter Zündung oder laufendem Motor
)Drücken Sie kurz die Taste 1oder 2, um die betreffende Position abzurufen.
Mit einem akustischen Signal wird die er folgteEinstellung bestätigt.
Sie können die laufende Bewegung durch Drücken
der Taste M , 1oder 2
oder durch Verwendung der
Betätigung der Sitzeinstellung unterbrechen.
Das Abru
fen einer gespeicher ten Position ist während der Fahrt nicht möglich.
Das Abrufen einer gespeicherten Position wirdca. 45 Sekunden nach Ausschalten der Zündungdeaktiviert.

Funktion Einstiegsautomatik

Die Funktion Einstiegsautomatik erleichtert das Ein-
und Aussteigen.
Dazu fährt der Sitz beim Ausschalten der Zündung
und beim Öffnen der Fahrer tür automatisch zurück
und bleibt dann in dieser Position, um ein späteres
Einsteigen in das Fahrzeug zu erleichtern.
Beim Einschalten der Zündung fährt der Sitz bis in diegespeicher te Fahrposition wieder nach vorne.
Achten Sie bei der Verschiebung des Sitzes darauf,
dass keine Person und kein Gegenstand die
automatische Bewegung des Sitzes behindert.
Bitte wenden Sie sich zum Aktivieren oder Deaktivieren dieser Funktion an einenVer treter des PEUGEOT-Händlernetzes oder eine qualifizier te Werkstatt.

94
Bordkomfort

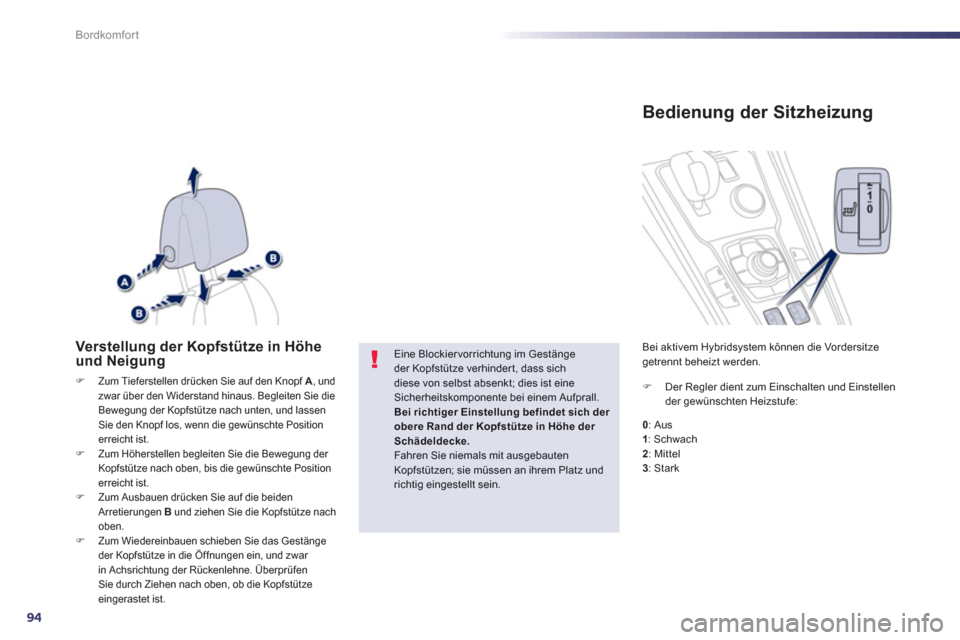

Verstellung der Kopfstütze in Höhe und Neigung
)Zum Tieferstellen drücken Sie auf den Knopf A , und
zwar über den Widerstand hinaus. Begleiten Sie die
Bewegung der Kopfstütze nach unten, und lassenSie den Knopf los, wenn die gewünschte Position erreicht ist. ) Zum Höherstellen begleiten Sie die Bewegung der
Kopfstütze nach oben, bis die gewünschte Positionerreicht ist. ) Zum Ausbauen drücken Sie auf die beidenArretierungen B
und ziehen Sie die Kopfstütze nach oben.)
Zum Wiedereinbauen schieben Sie das Gestänge
der Kopfstütze in die Öffnungen ein, und zwar
in Achsrichtung der Rückenlehne. Überprüfen Sie durch Ziehen nach oben, ob die Kopfstützeeingerastet ist.

Eine Blockiervorrichtung im Gestängeder Kopfstütze verhinder t, dass sichdiese von selbst absenkt; dies ist eineSicherheitskomponente bei einem Aufprall. Bei richtiger Einstellung befindet sich der obere Rand der Kopfstütze in Höhe der Schädeldecke.Fahren Sie niemals mit ausgebautenKopfstützen; sie müssen an ihrem Platz und richtig eingestellt sein.

)
Der Regler dient zum Einschalten und Einstellen
der gewünschten Heizstufe:

Bei aktivem Hybridsystem können die Vordersitze
getrennt beheizt werden.
0: Aus 1
: Schwach 2: Mittel3: Stark









Bedienung der Sitzheizung

3
95
Bordkomfort
Massage-Funktion
Diese Funktion bietet eine Rückenmassage und kann nur bei laufendem Motor sowie im STOP- Modus des Stop & Star t-Systems aktivier t werden.
Aktivierung
)Drücken Sie diesen Knopf.
Di
e Kontrollleuchte schaltet sich ein und die Massagefunktion wird für die Dauer einer Stunde aktivier t. Während dieser Zeit erfolgt die Massage in
Zyklen von 6 Minuten (4 Minuten Massage gefolgt von
2 Minuten Pause). Insgesamt führt das System 10 Zyklendurch.
Nach Ablauf einer Stunde wird die Funktion deaktivier t.
Die Kontrollleuchte erlischt.
Deaktivierung
Sie können die Massagefunktion jederzeit durch Drücken dieses Knopfesdeaktivieren.

96
Bordkomfort











Rücksitze
Kopfstützen hinten Seite
Die Kopfstützen ver fügen über zwei Einstellpositionen: hoch (Komfor t und Sicherheit) und tief (Sicht nach hinten) und
können auch ausgebaut werden.
Gehen Sie hierzu folgendermaßen vor:)Ziehen Sie sie dazu bis zum Anschlag nach oben. ) Drücken Sie dann auf die Arretierung A .

Fahren Sie niemals mit Passagieren auf denRücksitzen, wenn die Kopfstützen ausgebaut sind. Sie müssen ordnungsgemäß eingebaut und hochgestellt sein.


Sitz vom Kofferraum aus
umklappen

Jeder Abschnitt der Sitzbank (1/3 bzw. 2/3) verfügt über einen eigenen Hebel, um die Lehne und die zugehörige Sitzfläche
vom Kofferraum aus zu entriegeln.
)Stellen Sie sicher, dass die Klappbewegung der
Lehne nicht behinder t wird (durch Kopfstützen, Gur te, ...).)Stellen Sie ebenso sicher, dass sich weder obennoch unten ein Gegenstand im Schwenkbereich
der Sitze befindet.
) Ziehen Sie vom Kofferraum aus an der
Betätigung und drücken Sie gegen dieRückenlehne.

3
97
Bordkomfort

Sitz vom Fond aus umklappen

Stellen Sie sicher, dass die Klappbewegung des Sitzes weder oben noch unten behinder t wird.


Sitz wieder zurückklappen
)
Stellen Sie die Lehne wieder hoch und arretierenSie sie, die Sitzfläche nimmt ebenfalls ihre Ausgangsposition ein.)
Stellen Sie sicher, dass die rote Anzeige am Hebel 1nicht mehr zu sehen ist. )
Schieben Sie die Kopfstützen nach oben bzw. bauen Sie sie wieder ein.
)
Schieben Sie den betreffenden Vordersitz beiBedarf vor. )
Vergewissern Sie sich, dass der Sicherheitsgurt
seitlich über der Lehne liegt. ) Schieben Sie die Kopfstützen nach unten oder ziehen Sie sie gegebenenfalls heraus.
)Ziehen Sie den Hebel 1
nach vorn, um die Lehne2zu entriegeln, und kippen Sie diese nach vorn.
Achten
Sie beim Zurückklappen des Rücksitzes
darauf, die Sicherheitsgur te nicht einzuklemmen und
die Gurtschlösser in die richtige Position zu bringen.

98
Bordkomfort





Innen- und Außenspiegel
Spiegel für die seitliche Sicht nach hinten, die wichtigzum Überholen oder Einparken sind. Zum Parken aneinem Engpass können sie auch eingeklappt werden.
Außenspiegel

Wenn die Spiegel mit dem Schalter Aeingeklappt werden, klappen sie beimEntriegeln des Fahrzeugs nicht aus. In diesemFall muss der Schalter A
erneut gezogen Awerden.


Das Ein- und Ausklappen der Außenspiegelmit der Fernbedienung kann von einemVer treter des PEUGEOT- H ändler net ze s oder von einer qualifizierten Fachwerkstatt deaktiviert werden.
Klappen Sie bei einer Wagenwäsche in der Waschanlage die Außenspiegel ein.

Die im Außenspiegel beobachteten Objekte sind in Wirklichkeit näher als sie erscheinen. Sie sollten dies stets berücksichtigen, um die Entfernung zu Fahrzeugen, die von hinten kommen, richtig einschätzen zu können.

Abtrocknen - Abtauen
Wenn Ihr Fahrzeug mit dieser Funktion ausgestattet ist, erfolgt das Abtrocknen/Abtauen der Außenspiegel durch Drücken der Betätigung für die Heckscheibenheizung (siehe Abschnitt "Beschlagfreihalten - Entfrosten der Heckscheibe").


Einstellen
)Ver stellen Sie den Schalter A
nach rechts oder
links, um den betreffenden Spiegel auszuwählen. )Ver stellen Sie den Schalter B in vier Richtungen,
um den Spiegel einzustellen. )Stellen Sie den Schalter A wieder in die Mitte.


Einklappen



- Automatisch: Verriegeln Sie das Fahrzeug mit der
Fernbedienung oder dem Schlüssel.

- Manuell: Ziehen Sie den Schalter A
beiAeingeschalteter Zündung nach hinten.


Ausklappen



- Automatisch: Entriegeln Sie das Fahrzeug mit der
Fernbedienung oder dem Schlüssel.

- Manuell: Ziehen Sie den Schalter A
bei
eingeschalteter Zündung nach hinten.

Das Beschla
gfreihalten - Entfrosten der Heckscheibe funktionier t nur bei aktivem Hybridsystem.
