Peugeot 508 RXH 2013 Instrukcja Obsługi (in Polish)

3
99
Komfor t
Pochylanie automatyczne po
włączeniu biegu wstecznego

Pozwalają obserwować podłoże w czasie parkowania samochodu na biegu wstecznym.


Programowanie
)Przy pracującym silniku włączyć bieg
wsteczny. )Wybrać i ustawić luterka lewe i prawe.
Ustawienia zostaną zapamiętane.
Włączenie
)
Przy pracującym silniku włączyć bieg
wsteczny.) Przesunąć przełącznik A
w prawo lub
w lewo w celu wybrania odpowiedniegolusterka.
Lusterko wsteczne pochyli się w dół zgodnie z
zaprogramowaniem.
Wyłączenie
)
Wyłączyć bieg wsteczny i odczekać
dziesięć sekund.
lub) Ustawić przełącznik A
w położeniuśrodkowym.
Lusterko powraca do położenia początkowego.
Lusterko powraca również do położenia
początkowego:
- po przekroczeniu prędkości 10 km/h,
- po wyłączeniu silnika.

100
Komfor t
Model z automatycznymprzełączaniem dzień/noc

Dzięki czujnikowi kontrolującemu intensywność
oświetlenia za samochodem, system zapewnia
automatyczne stopniowe przejście z trybu
dziennego do trybu nocnego. Regulowane lusterko umożliwia obserwację
dro
gi za pojazdem.
Posiada mechanizm zapobiegający oślepianiu,
któr
y przyciemnia zwierciadło lusterka i
zmniejsza dyskomfort odczuwany przez
kierowcę spowodowany słońcem, światłami
inn
ych pojazdów itp.
Wewnętrzne lusterko wsteczne
Tr y b d z i eń / noc ręczny
Re
gulacja
)Ustawić lusterko wsteczne w położeniu
"dzień".
Położenie dzień / noc
)Pociągnąć dźwignię, aby przejść w położenie zapobiegające oślepianiu "noc". )Popchnąć dźwignię, aby przejść w położenie "dzień".

Aby zapewnić dobrą widoczność podczas manewrowania, lusterkorozjaśnia się automatycznie wmomencie włączenia wstecznego biegu.










Regulacja kierownicy
) Po zatrzymaniu
opuścić dźwignię, aby
odblokować kierownicę.
)Wyregulować wysokość i głębokość, aby
dopasować stanowisko kierowcy. )Pociągnąć dźwignię, aby zablokować
kierownicę.

Ze względów bezpieczeństwa czynności należy bezwzględniewykonywać po zatrzymaniu samochodu.


Ze względów bezpieczeństwa, lusterkawsteczne należy ustawiać tak, aby ograniczyć "mar twe pole".

3
101
Komfor t

















Wyposażenie
wnętrza
1.Schowek przedni klimatyzowany Wyposażony jest w nawiew
klimatyzowanego powietrza, zamykanypokrętłem.2.Składany uchwyt na kubki/puszki
Nacisnąć pokrywę, aby otworzyć uchwyt
na kubki/puszki.3.Wyjmowana popielniczka Nacisnąć pokrywę, aby otworzyć popielniczkę.
Aby opróźnić, wyciągnąć ją pociągając dogóry. 4.Schowek na monety

5. Peugeot connect sos, Peugeot connectassistance
6.Podłokietnik przedni7.Gniazdo zasilania osprzętu 12V (120 W) Przestrzegać ograniczeń mocy podłączanego urządzenia (niebezpieczeństwo uszkodzenia). 8.WIP Plug - Odtwarzacz USB

102
Komfor t








Dywaniki Wyjmowane zabezpieczenie wykładziny.
Przy pierwszym montażu, po stronie kierowcy,
użyć wyłącznie mocowań znajdujących się w
dostarczonej saszetce.
Inne dywaniki wystarczy położyü na
wykładzinie.
Montaż
Demonta
ż
Aby zdemontować dywanik po stronie kierowcy: )odsunąć maksymalnie fotel,)odpiąć mocowania, )wyjąć dywanik.



Montaż

Aby zamontować dywanik po stronie kierowcy: )
ustawić prawidłowo dywanik, )
założyć mocowania i docisnąć,)
sprawdzić prawidłowe ustawienie
dywanika.

Aby uniknąć zablokowania pedałów: - stosować obowiązkowo i wyłącznie dywaniki dostosowane do istniejących mocowań wsamochodzie. - nigdy nie kłaść jednego dywanikana drugim.Używanie dywaników niezatwierdzonych przez PEUGEOT może ograniczyć przestrzeń podpedałami i utrudnić działanieregulatora / ogranicznika prędkości.Dywaniki zatwierdzone przez PEUGEOT posiadają dwa mocowania pod fotelem.
)Opuścić podłokietnik ułatwiający przyjęcie
komfor towej pozycji.
Może on być wyposażony w uchwyt na puszki i
umożliwia również dostęp do klapki na nar ty.









Podłokietnik tylny

3
103
Komfor t











WIP Plug - Czytnik USB
Te n m o d uł przyłączeniowy, składający sięz gniazda JACK i USB, jest usytuowany wprzednim podłokietniku (pod pokrywą).
Pozwala on użytkownikowi na podłączenie
urządzenia przenośnego, jak np. przenośnego
odtwarzacza cyfrowego typu iPod®albopamięci USB. Odczytuje on pliki audio, które są przesyłane
do radioodtwarzacza w celu odsłuchu poprzez
głośniki w pojeździe.
Użytkownik może zarządzać tymi plikami
korzystając ze sterowania przy kierownicy
albo na panelu czołowym radioodtwarzacza i wyświetlać je na wyświetlaczu w zestawiewskaźników.
Urządzenie przenośne może się automatycznie
ładować, gdy włożone jest do gniazda USB.


Więcej szczegółowych informacji dotyczących użytkowania tegourządzenia znajduje się w rubryce„ Audio i telematyka”.









Klapka na narty


Klapka ułatwia umieszczenie i przewożenie
długich przedmiotów.


Otwieranie
)Opuścić podłokietnik. )Nacisnąć przycisk otwierania klapki.)Opuścić klapkę. )Umieścić przedmioty wewnątrz bagażnika.

104
Komfor t

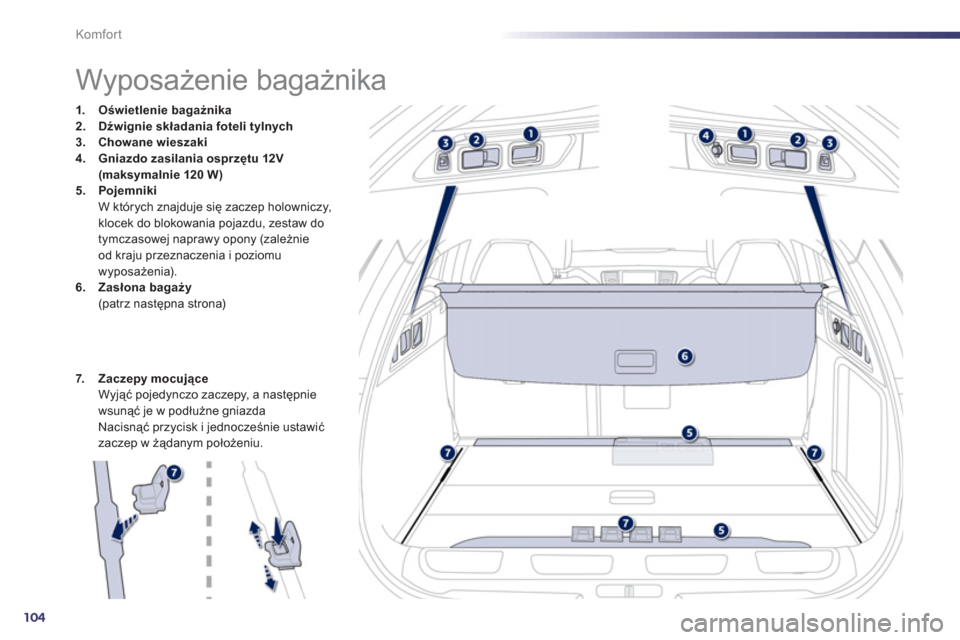

Wyposażenie bagażnika
1.Oświetlenie bagażnika2.Dźwignie składania foteli tylnych3.Chowane wieszaki
4.Gniazdo zasilania osprzętu 12V(maksymalnie 120 W)5.PojemnikiW których znajduje się zaczep holowniczy, klocek do blokowania pojazdu, zestaw do
tymczasowej naprawy opony (zależnie
od kraju przeznaczenia i poziomu
wyposażenia).
6. Zasłona bagaży
(patrz następna strona)
7
.ZaczepymocująceWyjąć pojedynczo zaczepy, a następnie
wsunąć je w podłużne gniazda
Nacisnąć przycisk i jednocześnie ustawić
zaczep w żądanym położeniu.

3
105
Komfor t

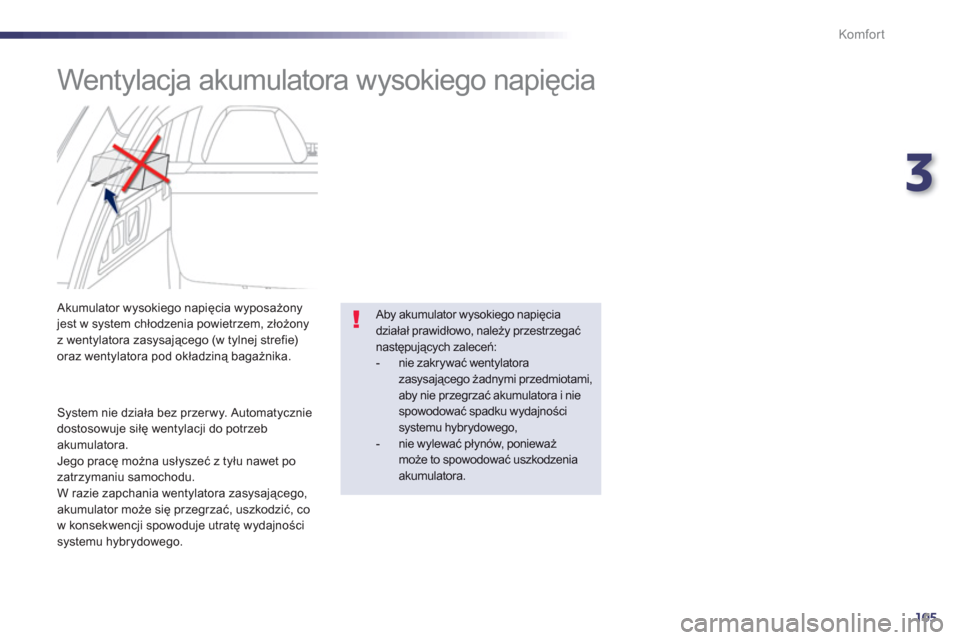

Wentylacja akumulatora wysokiego napięcia


System nie działa bez przer wy. Automatyczniedostosowuje siłę wentylacji do potrzebakumulatora.
Jego pracę można usłyszeć z tyłu nawet po
zatrzymaniu samochodu.
W razie zapchania wentylatora zasysającego,
akumulator może się przegrzać, uszkodzić, co
w konsekwencji spowoduje utratę wydajności
systemu hybrydowego.
Akumulator wysokiego napięcia wyposażonyjest w system chłodzenia powietrzem, złożony
z wentylatora zasysającego (w tylnej strefie)
oraz wentylatora pod okładziną bagażnika.
Aby akumulator wysokiego napięciadziałał prawidłowo, należy przestrzegaćnastępujących zaleceń:- nie zakrywać wentylatorazasysającego żadnymi przedmiotami, aby nie przegrzać akumulatora i niespowodować spadku wydajności systemu hybrydowego, - nie wylewać płynów, ponieważmoże to spowodować uszkodzeniaakumulatora.

106
Komfor t

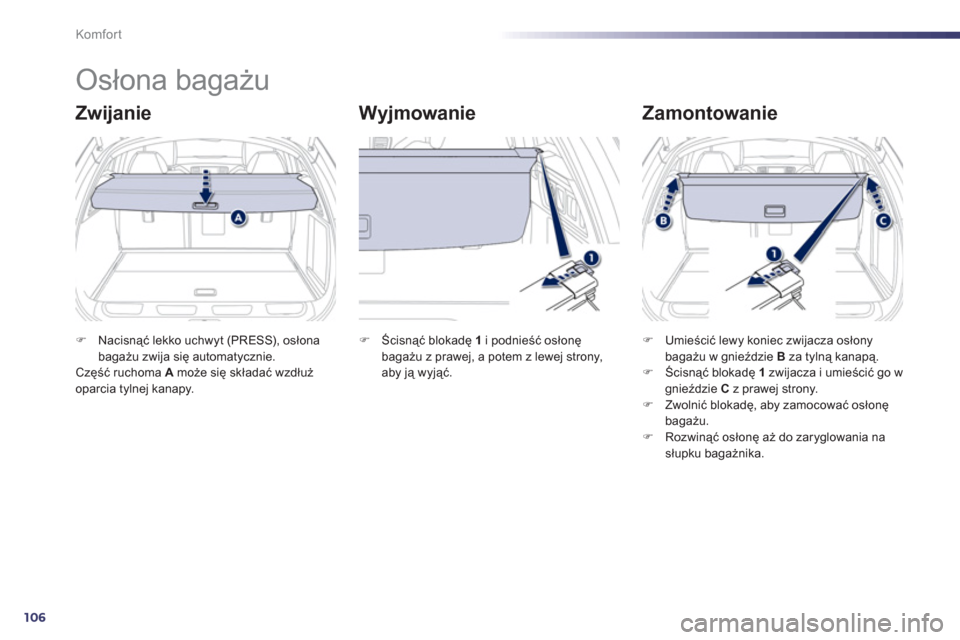

Osłona bagażu
Zwijanie
Wyjmowanie
Zamontowanie
)Nacisnąć lekko uchwyt (PRESS), osłonabagażu zwija się automatycznie. Część ruchoma Amoże się składać wzdłuż
oparcia tylnej kanapy.
) Ścisnąć blokadę 1
i podnieść osłonębagażu z prawej, a potem z lewej strony,
aby ją wyjąć.

)Umieścić lewy koniec zwijacza osłonybagażu w gnieździe B
za tylną kanapą.)Ścisnąć blokadę 1zwijacza i umieścić go w gnieździe C
z prawej strony.)Zwolnić blokadę, aby zamocować osłonę
bagażu.)Rozwinąć osłonę aż do zaryglowania na słupku bagażnika.

3
107
Komfor t

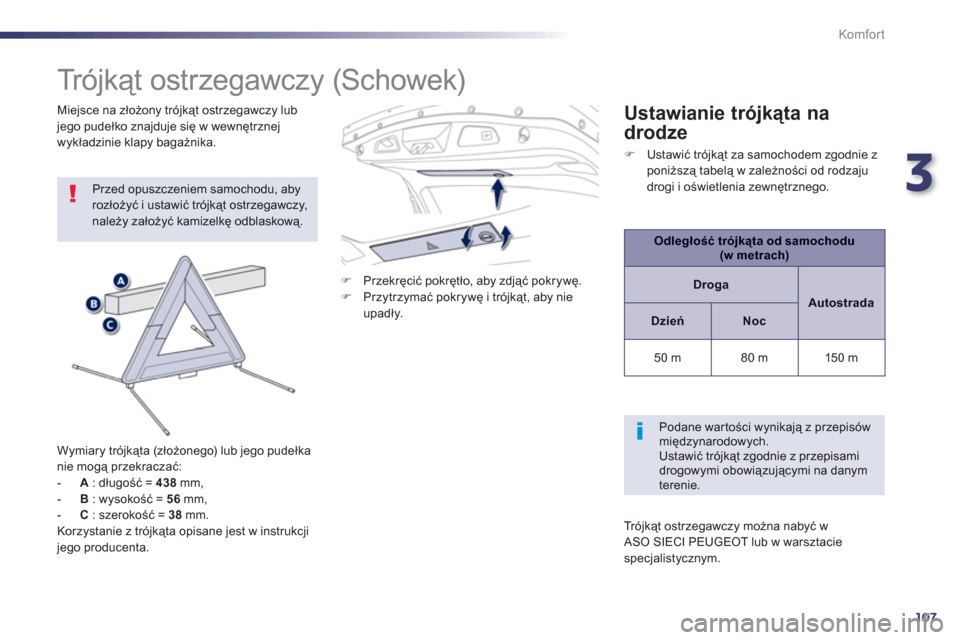

Tr ó j kąt ostrzegawczy (Schowek)

Przed opuszczeniem samochodu, aby rozłożyć i ustawić trójkąt ostrzegawczy, należy założyć kamizelkę odblaskową.

Wymiary trójkąta
(złożonego) lub jego pudełkanie mogą przekraczać:

-
A: długość = 438 mm,
-
B: wysokość = 56 mm,

- C: szerokość = 38mm.
Korzystanie z trójkąta opisane jest w instrukcji
jego producenta.
)
Przekręcić pokrętło, aby zdjąć pokrywę.)
Przytrzymać pokrywę i trójkąt, aby nieupadły.


Miejsce na złożony tr
ójkąt ostrzegawczy lubjego pudełko znajduje się w wewnętrznej
wykładzinie klapy bagażnika.
Odległość trójkąta od samochodu (w metrach)
Droga
Autostrada
DzieńNoc

5
0 m 80 m 150 m

Podane wartości wynikają z przepisów międzynarodowych.
Ustawić trójkąt zgodnie z przepisamidrogowymi obowiązującymi na danymterenie.

Tr ó j kąt ostrzegawczy można nabyć w
ASO SIECI PEUGEOT lub w warsztacie specjalistycznym.
Ustawianie trójkąta na
drodze
)
Ustawić trójkąt za samochodem zgodnie z
poniższą tabelą w zależności od rodzaju
drogi i oświetlenia zewnętrznego.

108
Komfor t

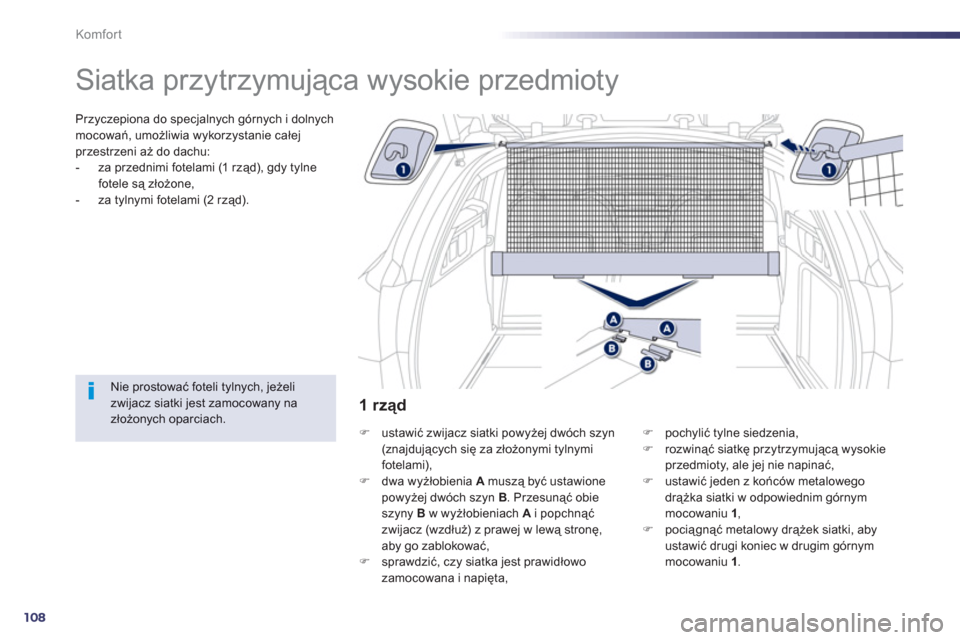

Siatka przytrzymująca wysokie przedmioty
Przyczepiona do specjalnych górnych i dolnychmocowań, umożliwia wykorzystanie całej przestrzeni aż do dachu:
- za przednimi fotelami (1 rząd), gdy tylne
fotele są złożone,
- za tylnymi
fotelami (2 rząd).



Nie prostować foteli tylnych, jeżelizwijacz siatki jest zamocowany na złożonych oparciach. )
ustawić zwijacz siatki powyżej dwóch szyn(znajdujących się za złożonymi tylnymifotelami), )
dwa wyżłobienia Amuszą być ustawione
powyżej dwóch szyn B. Przesunąć obie szyny Bw wyżłobieniach Ai popchnąć
zwijacz (wzdłuż) z prawej w lewą stronę,
ab
y go zablokować, )
sprawdzić, czy siatka jest prawidłowo
zamocowana i napięta,
)pochylić tylne siedzenia,)rozwinąć siatkę przytrzymującą wysokieprzedmioty, ale jej nie napinać,)ustawić jeden z końc
