7
179
Segurança

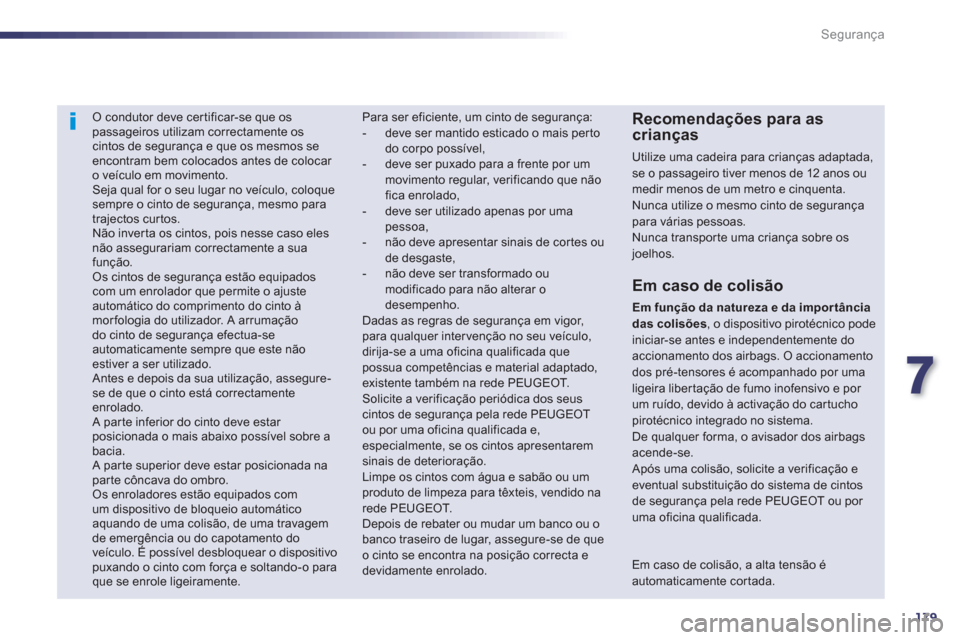

O condutor deve cer tificar-se que os
passageiros utilizam correctamente os
cintos de segurança e que os mesmos se
encontram bem colocados antes de colocar
o veículo em movimento.
Seja qual for o seu lugar no veículo, coloque
sempre o cinto de segurança, mesmo para
trajectos cur tos.
Não inverta os cintos, pois nesse caso eles
não assegurariam correctamente a sua
função.
Os cintos de segurança estão equipados
com um enrolador que permite o ajuste
automático do comprimento do cinto à
mor fologia do utilizador. A arrumação
do cinto de segurança efectua-se
automaticamente sempre que este não
estiver a ser utilizado.
Antes e depois da sua utilização, assegure-
se de que o cinto está correctamente
enrolado.
A parte inferior do cinto deve estar
posicionada o mais abaixo possível sobre a
bacia.
A par te superior deve estar posicionada na
par te côncava do ombro.
Os enroladores estão equipados com
um dispositivo de bloqueio automático
aquando de uma colisão, de uma travagem
de emergência ou do capotamento do
veículo. É possível desbloquear o dispositivo
puxando o cinto com força e soltando-o para
que se enrole ligeiramente.
Recomendações para as
crianças
Utilize uma cadeira para crianças adaptada,
se o passageiro tiver menos de 12 anos ou
medir menos de um metro e cinquenta.
Nunca utilize o mesmo cinto de segurança
para várias pessoas.
Nunca transpor te uma criança sobre os
joelhos. Para ser eficiente, um cinto de segurança:
- deve ser mantido esticado o mais perto
do corpo possível,
- deve ser puxado para a frente por um
movimento regular, verificando que não
fica enrolado,
- deve ser utilizado apenas por uma
pessoa,
- não deve apresentar sinais de cortes ou
de desgaste,
- não deve ser transformado ou
modificado para não alterar o
desempenho.
Dadas as regras de segurança em vigor,
para qualquer inter venção no seu veículo,
dirija-se a uma oficina qualificada que
possua competências e material adaptado,
existente também na rede PEUGEOT.
Solicite a verificação periódica dos seus
cintos de segurança pela rede PEUGEOT
ou por uma oficina qualificada e,
especialmente, se os cintos apresentarem
sinais de deterioração.
Limpe os cintos com água e sabão ou um
produto de limpeza para têxteis, vendido na
rede PEUGEOT.
Depois de rebater ou mudar um banco ou o
banco traseiro de lugar, assegure-se de que
o cinto se encontra na posição correcta e
devidamente enrolado.
Em caso de colisão
Em função da natureza e da impor tância
das colisões
, o dispositivo pirotécnico pode
iniciar-se antes e independentemente do
accionamento dos airbags. O accionamento
dos pré-tensores é acompanhado por uma
ligeira liber tação de fumo inofensivo e por
um ruído, devido à activação do car tucho
pirotécnico integrado no sistema.
De qualquer forma, o avisador dos airbags
acende-se.
Após uma colisão, solicite a verificação e
eventual substituição do sistema de cintos
de segurança pela rede PEUGEOT ou por
uma oficina qualificada.
Em caso de colisão, a alta tensão é
automaticamente cortada.
Page 182 of 308
180
Segurança

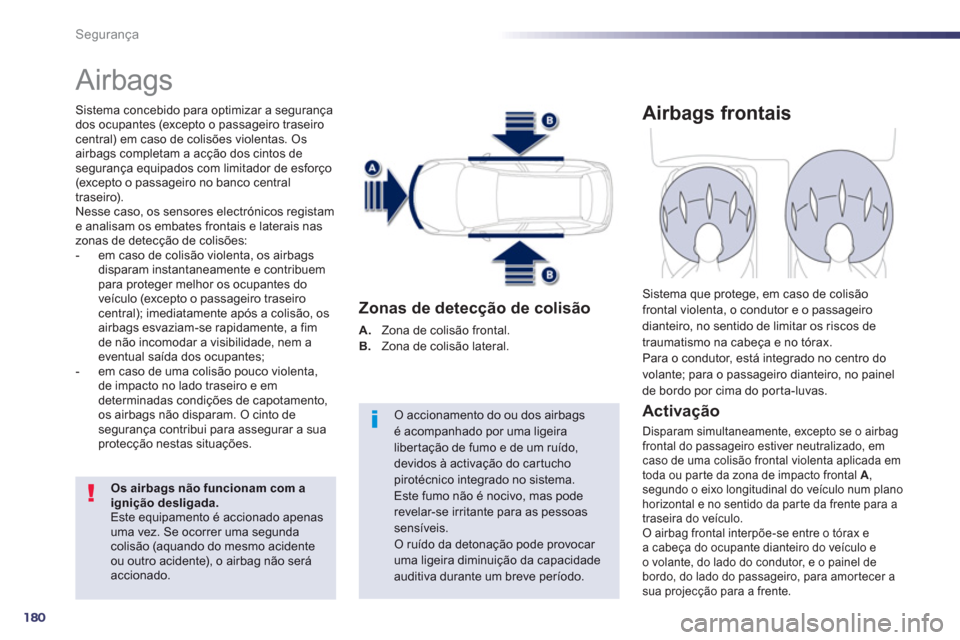

Airbags
Sistema concebido para optimizar a segurança
dos ocupantes (excepto o passageiro traseiro central) em caso de colisões violentas. Os airbags completam a acção dos cintos de segurança equipados com limitador de esforço(excepto o passageiro no banco central
traseiro).
Nesse caso, os sensores electrónicos registam e analisam os embates frontais e laterais naszonas de detecção de colisões:
- em caso de colisão violenta, os airbags
disparam instantaneamente e contribuem
para proteger melhor os ocupantes do
veículo (excepto o passageiro traseirocentral); imediatamente após a colisão, osairbags esvaziam-se rapidamente, a fim
de não incomodar a visibilidade, nem a
eventual saída dos ocupantes;
- em caso de uma colisão pouco violenta,
de impacto no lado traseiro e em
determinadas condições de capotamento,
os airba
gs não disparam. O cinto de
segurança contribui para assegurar a sua
protecção nestas situações.
Os airbags não funcionam com a ignição desligada. Este equipamento é accionado apenas uma vez. Se ocorrer uma segundacolisão (aquando do mesmo acidente ou outro acidente), o airbag não será accionado.
O accionamento do ou dos airbagsé acompanhado por uma ligeiraliber tação de fumo e de um ruído,devidos à activação do cartucho pirotécnico integrado no sistema. Este fumo não é nocivo, mas pode revelar-se irritante para as pessoas sensíveis.
O ruído da detonação pode provocar uma ligeira diminuição da capacidade auditiva durante um breve período.
Zonas de detecção de colisão
A.
Zona de colisão frontal. B.
Zona de colisão lateral.
Airbags frontais
Activação
Disparam simultaneamente, excepto se o airbag
frontal do passageiro estiver neutralizado, em
caso de uma colisão frontal violenta aplicada em
toda ou par te da zona de impacto frontal A
,
segundo o eixo longitudinal do veículo num plano
horizontal e no sentido da parte da frente para a
traseira do veículo.
O airbag frontal interpõe-se entre o tórax e
a cabeça do ocupante dianteiro do veículo e
o volante, do lado do condutor, e o painel de
bordo, do lado do passageiro, para amor tecer a
sua projecção para a frente.
Sistema que protege, em caso de colisão
frontal violenta, o condutor e o passageiro
dianteiro, no sentido de limitar os riscos de
traumatismo na cabeça e no tórax.
Para o condutor, está integrado no centro do
volante; para o passageiro dianteiro, no painel
de bordo por cima do por ta-luvas.
Page 183 of 308
7
181
Segurança
Neutralização
Só o airbag frontal do passageiro pode ser
neutralizado:
)
com a ignição desligada
, introduza a
chave no comando de neutralização do
airbag do passageiro,
)
rode-a para a posição "OFF"
,
)
em seguida, retire-a mantendo-a nesta
posição.
Consoante a versão, esta luz
avisadora acende-se, quer no
quadro de bordo, quer no painel de
avisadores do cinto de segurança e do airbag
frontal do passageiro, com a ignição ligada e
durante toda a neutralização. Para assegurar a segurança das
crianças, neutralize imperativamente
o airbag frontal do passageiro sempre
que instalar uma cadeira para crianças
"de costas para a estrada" no banco do
passageiro dianteiro.
Caso contrário, a criança arriscar-se-á
a ficar gravemente ferida, ou mor ta,
aquando do disparo do airbag.
Se pelo menos uma das duas luzes
avisadoras dos airbags se acender em
permanência, não instale a cadeira para
crianças no lugar do passageiro dianteiro.
Solicite a verificação pela rede PEUGEOT
ou por uma oficina qualificada.
Reactivação
Assim que retirar a cadeira para crianças,
com a ignição desligada, rode o comando
para a posição "ON"
para activar de novo o
airbag e assegurar, assim, a segurança do seu
passageiro dianteiro em caso de colisão.
Com a ignição ligada, esta luz
avisadora acende-se no painel de
avisadores do cinto de segurança
e do airbag frontal do passageiro
durante cerca de um minuto, se
o airbag frontal do passageiro se
encontrar activado.
Anomalia de funcionamento
Se esta luz avisadora se acender
no quadro de bordo, acompanhada
por um sinal sonoro e por uma
mensagem no visor do quadro de
bordo, consulte a rede PEUGEOT ou uma
oficina qualificada para verificação do sistema.
Os airbags podem deixar de ser activados em
caso de colisão violenta.
Se esta luz avisadora ficar intermitente,
contacte a rede PEUGEOT ou uma
oficina qualificada. O airbag frontal do
passageiro pode deixar de ser activado
em caso de colisão violenta.
Page 184 of 308
182
Segurança
Airbags laterais
Activação
Os airbags são activados unilateralmente em
caso de colisão lateral violenta aplicada na
totalidade ou em par te da zona de impacto
lateral B
, perpendicularmente ao eixo
longitudinal do veículo num plano horizontal e
do exterior para o interior do veículo.
O airbag lateral interpõe-se entre a bacia e o
ombro do ocupante dianteiro do veículo e o
painel da por ta correspondente. Sistema que protege, em caso de colisão
lateral violenta, o condutor e o passageiro
dianteiro para limitar os riscos de traumatismo
no busto, entre a bacia e o ombro.
Cada airbag lateral está integrado na armação
das costas do banco, do lado da por ta.
Zonas de detecção da colisão
A.
Zona de impacto frontal.
B.
Zona de impacto lateral.
Airbags tipo cortina
Sistema que protege, em caso de colisão
lateral violenta, o condutor e os passageiros
(excepto o passageiro no banco central
traseiro) para limitar os riscos de traumatismo
na par te lateral da cabeça.
Cada airbag tipo cor tina está integrado nos
pilares e na par te superior do habitáculo. Aquando de uma colisão ou de um
encosto ligeiro na zona lateral do
veículo ou em caso de capotamento, é
possível que o airbag não seja activado.
Aquando de uma colisão na traseira ou
na dianteira, o airbag tipo cor tina não é
activado.
Activação
Os airbags tipo cortina activam-se em
simultâneo com os airbags laterais
correspondentes em caso de colisão lateral
violenta aplicada na totalidade ou em parte da
zona de impacto lateral B
, perpendicularmente
ao eixo longitudinal do veículo num plano
horizontal e do exterior para o interior do
veículo.
O airbag cor tina interpõem-se entre os vidros e
o ocupante dianteiro ou traseiro no veículo.
Se esta luz avisadora se acender
no quadro de bordo, acompanhada
por um sinal sonoro e por uma
mensagem no visor do painel de
bordo, consulte a rede PEUGEOT ou uma
oficina qualificada para proceder à verificação
do sistema. Os airbags podem deixar de ser
activados em caso de embate violento.
Anomalia de funcionamento
Page 185 of 308
7
183
Segurança
Adopte uma posição sentada normal e
ver tical.
Coloque o cinto de segurança do seu banco
e posicione-o correctamente.
Não coloque nada entre os ocupantes
frontais e os airbags (criança, animal,
objecto, ...). Isso poderia impedir o
funcionamento dos airbags ou ferir os
ocupantes.
Depois de um acidente ou do roubo do
veículo, solicite a verificação dos sistemas
dos airbags.
Qualquer intervenção nos sistemas
dos airbags deverá ser efectuada
exclusivamente na Rede PEUGEOT ou
numa oficina qualificada.
Mesmo cumprindo todas as precauções
indicadas, não fica excluído o risco de
ferimentos ou ligeiras queimaduras na
cabeça, no peito ou nos braços, aquando do
accionamento de um airbag. Com efeito,
o saco enche-se de forma quase
instantânea (alguns milisegundos) e, em
seguida, esvazia-se no mesmo espaço de
tempo, evacuando os gases quentes através
dos orifícios previstos para o efeito. Airbags laterais
Proteja os bancos apenas com cober turashomologadas, compatíveis com oaccionamento dos airbags laterais. Para conhecer a gama de coberturas adaptadasao seu veículo, poderá consultar a rede PEUGEOT. Consulte a rubrica "Acessórios".Não fixe nem cole nada nas costas dosbancos (vestuário...), pois essa situaçãopoderia resultar em ferimentos no tórax ou nos braços ao accionar o airbag lateral. Não aproxime demasiado o tronco da por ta.
Airbags frontais
Não conduza agarrando o volante pelos
seus raios ou deixando as mãos sobre a
caixa central do volante.
Não coloque os pés no painel de bordo,
no lado do passageiro.
Na medida do possível, não fume, porque
o enchimento dos airbags pode provocar
queimaduras ou riscos de ferimentos devido
ao cigarro ou ao cachimbo.
Nunca desmonte, fure ou submeta o volante
a impactos violentos.
Airbags tipo cortina
Não fixe nem cole nada no tejadilho, pois
isso poderia resultar em ferimentos nacabeça ao accionar o airbag tipo cor tina.Se presentes no seu veículo, não desmonte as pegas de fixação implantadas notejadilho, pois estes elementos auxiliam a fixação dos airbags de cor tina.
Para que os airbags frontais sejam totalmente efi cazes, respeite as seguintes regras de segurança:
Page 186 of 308
184
Informações práticas
Este kit é instalado atrás dos bancos traseiros.
Sistema completo composto por um
compressor e por um car tucho de produto
de colmatagem, que permite uma reparação
temporári
a
do pneu, de modo a poder
dirigir-se à oficina mais próxima.
Ser ve para reparar a maioria dos furos
susceptíveis de afectar o pneu, situados no
piso ou no flanco do pneu.
Kit de desempanagem provisória de pneus
Acesso ao kit
Lista das ferramentas
Todas estas ferramentas são específicas
ao seu veículo e podem variar consoante o
equipamento. Não as utilize para outros fins.1.Compressor 12 V.
Contém um produto de colmatagem para
reparar temporariamente a roda e permite
a regulação da pressão do pneu.
2. Um calço *
para calçar uma roda dianteirado veículo.3.
Anel amovível de reboque.
Ver a rubrica "Reboque do veículo".
*
Consoante o destino ou equipamento.
Page 187 of 308
8
185
Informações práticas
A.
Selector de posição "Reparação" ou
"Enchimento".
B.
Interruptor marcha "I"
/ paragem "O"
.
C.
Botão de esvaziamento.
D.
Manómetro (em bar ou p.s.i.).
E.
Compartimento com:
- um cabo com adaptador para tomada
12V,
- várias pontas de enchimento para
acessórios, como bolas, pneus de
bicicletas...
Descrição do kit
F.
Car tucho de produto de colmatagem.
G.
Tubo branco com tampão para a
reparação.
H.
Tubo preto para o enchimento.
I.
Autocolante de limitação de velocidade.
O autocolante de limitação de
velocidade I
deve ser colado no volante
do veículo para o lembrar de que
uma roda se encontra em utilização
temporária.
Não ultrapasse a velocidade de
80 km/h com um pneu reparado com a
ajuda deste tipo de kit.
Page 188 of 308
186
Informações práticas
Procedimento de reparação
1. Colmatagem
)
Desenrole completamente o tubo branco G
.
)
Desaper te o bujão do tubo branco.
)
Ligue o tubo branco à válvula do pneu a
reparar.
)
Ligue a tomada eléctrica do compressor à
tomada 12 V do veículo.
)
Efectue o arranque do veículo e deixe o
motor em funcionamento.
Atenção, este produto é nocivo
(ex: etilenoglicol, colofónia...) em caso
de ingestão e irritante para os olhos.
Mantenha este produto fora do alcance
das crianças.
Evite retirar qualquer corpo estranho
que tenha penetrado no pneu.
)
Desligue a ignição.
)
Rode o selector A
para a posição
"Reparação".
)
Verifique se o interruptor B
passou para a posição "O"
.
Não accione o compressor antes de ter
ligado o tubo branco à válvula do pneu:
o produto de colmatagem espalhar-se-á
para o exterior.
Page 189 of 308
8
187
Informações práticas
Se passados entre cinco e sete
minutos não atingir a pressão indicada,
significa que o pneu não pode ser
reparado; consulte a rede PEUGEOT
ou uma oficina qualificada para a
desempanagem do seu veículo.
)
Coloque o compressor em funcionamento
ao deslocar o interruptor B
para a posição
"l"
até que a pressão do pneu atinja os
2,0 bars.
O produto de colmatagem é injectado sob
pressão no pneu; não desligue o tubo da
válvula durante esta operação (risco de
salpicos).
)
Retire o kit e aperte novamente o tampão
do tubo branco.
Tenha atenção para não sujar o seu
veículo com vestígios de líquido. Mantenha
o kit ao seu alcance.
)
Coloque o veículo em movimento
imediatamente, durante cerca de cinco
quilómetros, a velocidade reduzida
(entre 20 e 60 km/h), para colmatar o furo.
)
Pare para verificar a reparação e a pressão
através do kit.
Page 190 of 308
188
Informações práticas
2. Enchimento
)
Ligue novamente a tomada eléctrica do
compressor à tomada de 12 V do veículo.
)
Efectue o arranque do veículo e deixe o
motor em funcionamento.
)Ajuste a pressão através do compressor (para encher: interruptor B
na posição "l";para esvaziar: interruptor Bna posição"O"
e prima o botão C ), de acordo com aetiqueta de pressão dos pneus do veículo, situada ao nível da por ta do condutor.
Uma perda consequente de pressão
indica que a fuga não ficou correctamente colmatada, consulte a rede PEUGEOT
ou uma oficina qualificada para a
desempanagem do veículo.
)
Retire o kit e, em seguida, arrume-o.
)
Conduza a baixa velocidade (80 km/h máx)
limitando a cerca de 200 km a distância
efectuada.
Dirija-se, assim que possível, à rede
PEUGEOT ou a uma oficina qualificada.
Refira imperativamente ao técnico a
utlização deste kit. Após diagnóstico,
o técnico dir-lhe-á se o pneu pode ser
reparado ou se deve ser substituído.
)
Rode o selector A
para a posição
"Enchimento".
)
Desenrole completamente o tubo
preto H
.
)
Ligue o tubo preto à válvula da roda
reparada.
