Peugeot 508 RXH 2014 Manual do proprietário (in Portuguese)

199
508rXH_pt_Chap08_info-pratiques_ed01-2014

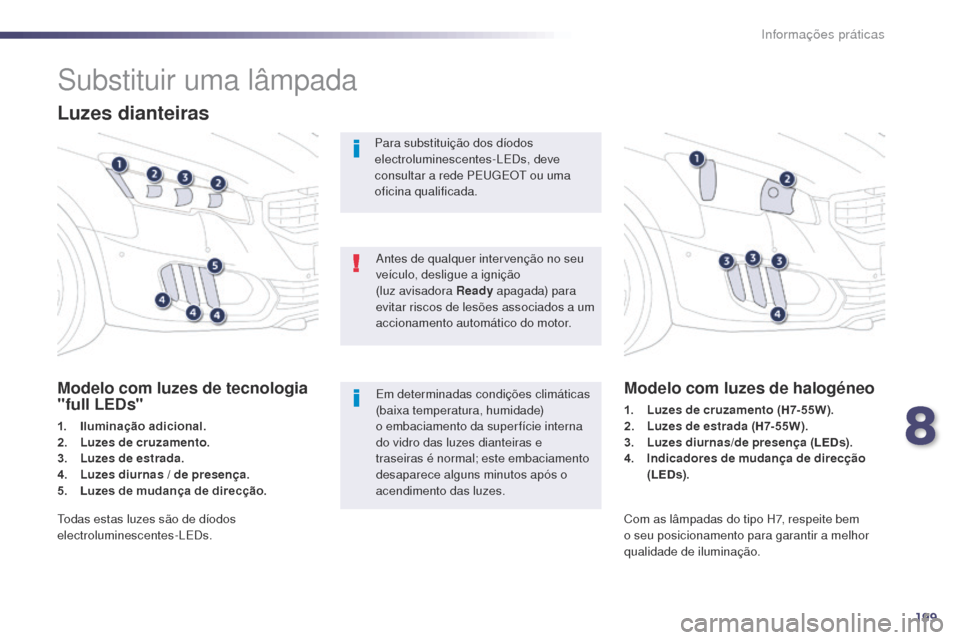

Substituir uma lâmpada
Luzes dianteiras
Modelo com luzes de tecnologia
"full LEDs"
1. Iluminação adicional.
2. L
uzes de cruzamento .
3.
L

uzes de estrada .
4.
L

uzes diurnas / de presença .
5.
L

uzes de mudança de direcção.
Modelo com luzes de halogéneo
1. Luzes de cruzamento ( H 7- 5 5 W ) .
2. L uzes de estrada ( H 7- 5 5 W ) .
3.
L

uzes diurnas/ de presença (LEDs).
4.
I

ndicadores de mudança de direcção
(LEDs).
Em determinadas condições climáticas
(baixa temperatura, humidade)

o embaciamento da super fície interna
do vidro das luzes dianteiras e
traseiras é normal; este embaciamento
desaparece alguns minutos após o
acendimento das luzes.
an

tes de qualquer intervenção no seu
veículo, desligue a ignição
(luz avisadora Ready apagada) para
evitar riscos de lesões associados a um
accionamento automático do motor.
Para substituição dos díodos
electroluminescentes-LEDs, deve
consultar a rede PE
u

g
E

O
t

ou uma
oficina qualificada.
to

das estas luzes são de díodos
electroluminescentes-LEDs. Com as lâmpadas do tipo H7, respeite bem
o seu posicionamento para garantir a melhor
qualidade de iluminação.
8
Informações práticas

200
508rXH_pt_Chap08_info-pratiques_ed01-2014
Luzes de estrada
Luzes de cruzamento
as l

uzes encontram-se equipadas com
vidro em policarbonato, revestidos por
um verniz protector:
F

n

ão as limpe com um pano
seco ou abrasivo, nem com um
detergente ou solvente,
F

u

tilize uma esponja e água com sabão
ou um produto com um pH neutro,
F

a

o utilizar a lavagem de alta
pressão em sujidade persistente,
não aponte a lança de maneira
persistente para os faróis, para as
luzes e para os seus contornos,
para evitar deteriorar o respectivo
verniz e a junta de estanqueidade.
a

substituição de uma lâmpada deve ser
efectuada com a luz apagada há vários
minutos (risco de queimadura grave).
F

N

ão toque directamente na
lâmpada com os dedos: utilize um
pano sem pêlos.
é o

brigatório utilizar apenas lâmpadas
do tipo anti-ultravioletas (
u

v
)

, para não
danificar as luzes.
Substitua sistematicamente uma lâmpada
com defeito por uma lâmpada nova com
as mesmas referências e características.
Modelo com luzes de halogéneo
F retirar a tampa de plástico de protecção puxando a lingueta.
F

D
esencaixe o porta-lâmpadas.
F
r
e
tirar a lâmpada puxando-a e substituí-la. F
re tire a tampa de plástico de protecção
puxando a lingueta.
F

D
esencaixe o porta-lâmpadas.
F
r
e
tire a lâmpada puxando e substituí-la.
Para proceder à montagem, efectuar estas
operações pela ordem inversa. Para voltar a montar, efectue as operações
pela ordem inversa.
Para a luz esquerda, é necessário
retirar a bateria.
Consulte a rubrica correspondente.
Informações práticas

201
508rXH_pt_Chap08_info-pratiques_ed01-2014

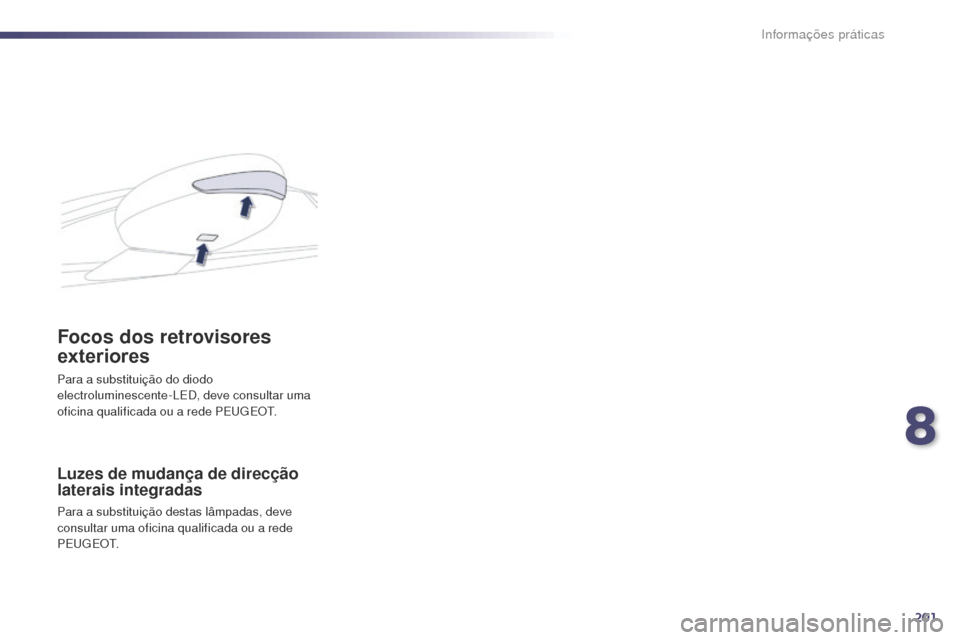

Luzes de mudança de direcção
laterais integradas
Para a substituição destas lâmpadas, deve
consultar uma oficina qualificada ou a rede
P E
u

g
E
O
t
.
Focos dos retrovisores
exteriores
Para a substituição do diodo
electroluminescente-LED, deve consultar uma
oficina qualificada ou a rede PE
u
g
E
O
t.
8
Informações práticas

202
508rXH_pt_Chap08_info-pratiques_ed01-2014
1. Luzes de travagem (diodos emissores
de luz, LED).
2.
L

uzes de marcha atrás (W19W).
3.
L

uzes de mudança de direcção
(PY21W âmbar).
4.
L

uzes de presença (diodos emissores
de luz, LED).
5.
L

uzes de nevoeiro (diodos emissores
de luz, LED).
Luzes traseiras
Indicadores de direcção (nos guarda-lamas)
F abrir a mala.
F
re tirar a espuma de estanqueidade.
F

D
esligar o conector da luz.
F
r
e
tirar a porca de fixação da luz. F
ti rar com cuidado a luz pelo exterior.
F re tirar a espuma de estanqueidade.
F

D
esengatar o porta-lâmpada.
F
r
o
dar um quarto de volta a lâmpada e
substituí-a.
Díodos
eletroluminescentes-LEDs
Para a substituição, consulte a rede
PEu gE Ot ou uma oficina qualificada. Para a montagem, efectuar as operações pela
ordem inversa.
Informações práticas

203
508rXH_pt_Chap08_info-pratiques_ed01-2014

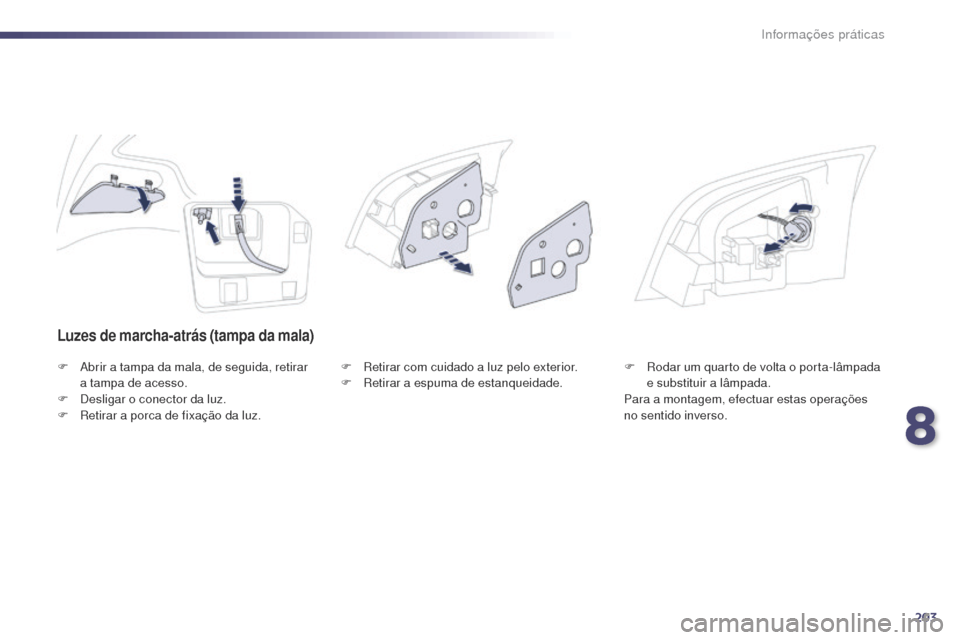

Luzes de marcha-atrás (tampa da mala)
F abrir a tampa da mala, de seguida, retirar
a tampa de acesso.
F

D
esligar o conector da luz.
F
r
e
tirar a porca de fixação da luz. F
re tirar com cuidado a luz pelo exterior.
F re tirar a espuma de estanqueidade.F
ro dar um quarto de volta o porta-lâmpada
e substituir a lâmpada.
Para a montagem, efectuar estas operações
no sentido inverso.
8
Informações práticas

204
508rXH_pt_Chap08_info-pratiques_ed01-2014
Terceira luz de travagem
(diodos
emissores de luz, LED)
Consultar uma oficina qualificada ou a rede
P Eu
gE Ot .
Luzes da chapa de matrícula
F Inserir uma chave de parafusos num dos orifícios exteriores da parte transparente.
F

P
uxar para fora para desengatar.
F

D
esligar o conector da luz.
F
r
e
tirar a parte transparente.
F
r
e
tirar a lâmpada e substituí-la.
Informações práticas

205
508rXH_pt_Chap08_info-pratiques_ed01-2014

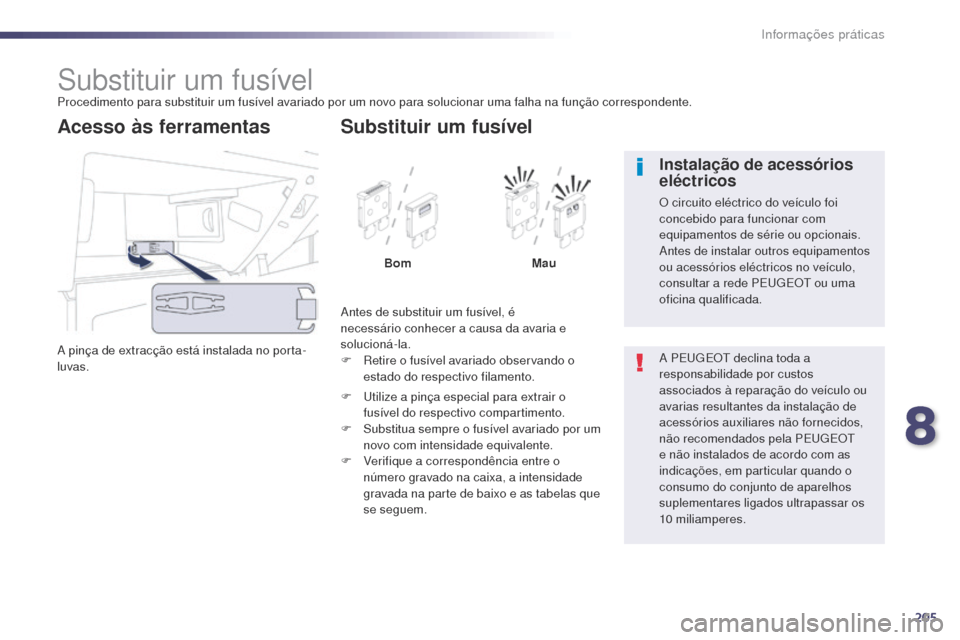

Substituir um fusívelProcedimento para substituir um fusível avariado por um novo para solucionar uma falha na função correspondente.
a

pinça de extracção está instalada no porta-
luvas.
Acesso às ferramentas
antes de substituir um fusível, é
necessário conhecer a causa da avaria e
solucioná-la.
F
r
e
tire o fusível avariado observando o
estado do respectivo filamento.
Substituir um fusível
Bom Mau
F
u
tilize a pinça especial para extrair o
fusível do respectivo compartimento.
F

S

ubstitua sempre o fusível avariado por um
novo com intensidade equivalente.
F
v
e

rifique a correspondência entre o
número gravado na caixa, a intensidade
gravada na parte de baixo e as tabelas que
se seguem.
a

PE
u
g
E
O
t
declina toda a
responsabilidade por custos
associados à reparação do veículo ou
avarias resultantes da instalação de
acessórios auxiliares não fornecidos,
não recomendados pela PE
u

g
E
O
t
e n

ão instalados de acordo com as
indicações, em particular quando o
consumo do conjunto de aparelhos
suplementares ligados ultrapassar os
10


miliamperes.
Instalação de acessórios
eléctricos
O circuito eléctrico do veículo foi
concebido para funcionar com
equipamentos de série ou opcionais.
an
tes de instalar outros equipamentos
ou acessórios eléctricos no veículo,
consultar a rede PE
u

g
E
O
t
ou uma
oficina qualificada.
8
Informações práticas

206
508rXH_pt_Chap08_info-pratiques_ed01-2014
Fusíveis no painel de bordo
a caixa de fusíveis encontra-se na parte
i nferior do painel de bordo (lado esquerdo).
Acesso aos fusíveis
F abra a platina escamoteável e force ligeiramente para passar pelos batentes. Fusível

N .° Intensidade

(A) Funções
F6 A ou B
15
a
uto-rádio.
F8 3
alar
me.
F13 10Isqueiro dianteiro.
F14 10
to
mada de 12 v dianteira.
F16 3Luz do tejadilho traseira, luzes de leitura de mapas traseiras.
F17 3Luz do tejadilho dianteira, espelho de cortesia.
F28 A ou B
15
a
uto-rádio.
F30 20Limpa-vidros traseiro.
F32 10
am
plificador áudio.
Informações práticas

207
508rXH_pt_Chap08_info-pratiques_ed01-2014
Fusível
N .° Intensidade
(A) Funções
F3 15
Placa do elevador do vidro do condutor, tomada de 12 v dos bancos traseiros.
F415to mada de 12 v da mala.
F5 30Elevador do vidro sequencial traseiro.
F6 30Elevador do vidro sequencial dianteiro.
F11 20Caixa de reboque.
F12 20
am

plificador de áudio.
F15 20Cobertura do tecto de vidro panorâmico.
F16 5Placa do elevador do vidro do condutor.
Fusíveis atrás
do porta-luvas
8
Informações práticas

208
508rXH_pt_Chap08_info-pratiques_ed01-2014
Fusíveis no compartimento
do motor
Acesso aos fusíveis
F Desaperte a tampa.
F
S ubstitua o fusível (ver o parágrafo
correspondente).
F
a
p
ós a intervenção, feche cuidadosamente
a tampa para garantir o isolamento da
caixa de fusíveis. Fusível

N .° Intensidade

(A) Funções
F20 15Bomba do lava-vidros dianteiro/traseiro.
F21 20Bomba do lava-faróis.
F22 15
avis
ador sonoro.
F23 15Luz de estrada direita (máximos).
F24 15Luz de estrada esquerda.
F27 5Bloqueio da luz esquerda.
F28 5Bloqueio da luz direita.
a
caixa de fusíveis encontra-se no
compartimento do motor junto à bateria.
Informações práticas
