Peugeot 508 RXH 2014 Manuale del proprietario (in Italian)

179
508RXH_it_Chap07_securite_ed01-2014

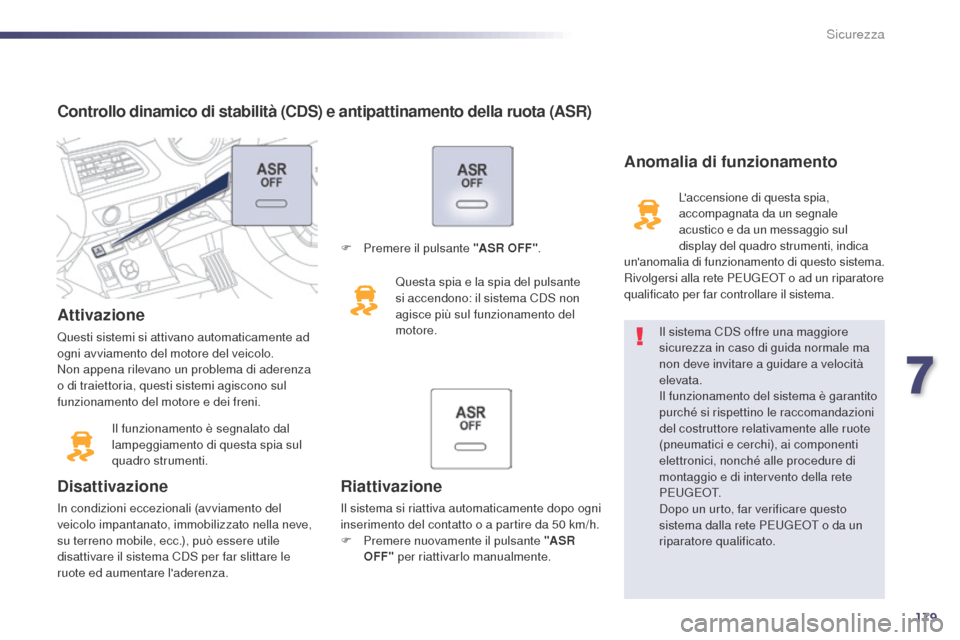

Controllo dinamico di stabilità (CDS) e antipattinamento della ruota (ASR)
Attivazione
Questi sistemi si attivano automaticamente ad
ogni avviamento del motore del veicolo.
Non appena rilevano un problema di aderenza
o di traiettoria, questi sistemi agiscono sul
funzionamento del motore e dei freni.Il funzionamento è segnalato dal
lampeggiamento di questa spia sul
quadro strumenti.
Disattivazione
In condizioni eccezionali (avviamento del
veicolo impantanato, immobilizzato nella neve,
su terreno mobile, ecc.), può essere utile
disattivare il sistema CDS per far slittare le
ruote ed aumentare l'aderenza. Il sistema CDS offre una maggiore
sicurezza in caso di guida normale ma
non deve invitare a guidare a velocità
elevata.
Il funzionamento del sistema è garantito
purché si rispettino le raccomandazioni
del costruttore relativamente alle ruote
(pneumatici e cerchi), ai componenti
elettronici, nonché alle procedure di
montaggio e di intervento della rete
P E U G E O T.
Dopo un urto, far verificare questo
sistema dalla rete PEUGEOT o da un
riparatore qualificato.
Anomalia di funzionamento
L'accensione di questa spia,
accompagnata da un segnale
acustico e da un messaggio sul
display del quadro strumenti, indica
un'anomalia di funzionamento di questo sistema.
Rivolgersi alla rete PEUGEOT o ad un riparatore
qualificato per far controllare il sistema.
Riattivazione
Il sistema si riattiva automaticamente dopo ogni
inserimento del contatto o a partire da 50 km/h.
F

P
remere nuovamente il pulsante "AS R
OFF" per riattivarlo manualmente.
F

P
remere il pulsante "AS R O FF "
.
Questa spia e la spia del pulsante
si accendono: il sistema CDS non
agisce più sul funzionamento del
motore.
7
Sicurezza

180
508RXH_it_Chap07_securite_ed01-2014
Cinture di sicurezza
Cinture di sicurezza anterioriCinture di sicurezza
posteriori
I sedili posteriori sono equipaggiati di una
cintura di sicurezza con tre punti di ancoraggio
e di un avvolgitore con limitatore di sforzo
(tranne per il passeggero posteriore centrale).Per agganciare
F Tirare la cinghia, poi inserire la parte
terminale nel dispositivo d'aggancio.
F

C
ontrollare il corretto aggancio con una
prova di trazione della cinghia.
Per sganciare
F Premere il pulsante rosso della parte terminale.
F

A
ccompagnare l'avvolgimento della cintura
di sicurezza.
Le cinture di sicurezza sono equipaggiate di un
sistema di pretensionamento pirotecnico e di
limitatore di carico.
Questo sistema migliora la sicurezza
dei passeggeri anteriori, in caso di urto
frontale e laterale. A seconda dell'entità
dell'urto il pretensionatore pirotecnico tende
istantaneamente le cinture di sicurezza e le
preme contro il corpo dei passeggeri.
Le cinture di sicurezza con pretensionatore
pirotecnico sono attive quando il contatto è
inserito.
Il limitatore di carico attenua la pressione
della cintura di sicurezza contro il torace del
passeggero, migliorandone così la protezione.
Sicurezza

181
508RXH_it_Chap07_securite_ed01-2014
Regolazione in altezza anteriore
F Per trovare il punto d'aggancio, afferrare il comando e farlo scorrere fino alla prima
tacca.
A partire da circa 20
km/h e per
due minuti, le spie lampeggiano
accompagnate da un segnale
acustico. Trascorsi i due minuti,
le spie restano accese finché il guidatore
o i passeggeri non allacciano la cintura di
sicurezza.
Spie cinture di sicurezza non
allacciate/volutamente sganciate
1. Spia cinture di sicurezza anteriore e/o posteriore non allacciata/volutamente
sganciata, sul quadro strumenti.
2.
Spia della cintura di sicurezza anteriore sinistra.3. Spia della cintura di sicurezza anteriore destra.4. Spia della cintura di sicurezza posteriore destra.5. Spia della cintura di sicurezza posteriore centrale.6. Spia della cintura di sicurezza posteriore sinistra.
Spie delle cinture di sicurezza
anteriori e posteriori
All'inserimento del contatto, la spia 1
si accende sul quadro strumenti e la
spia rossa corrispondente (da
2 a 6)
si accende sul display delle
spie
cinture di sicurezza e dell'airbag frontale
lato passeggero; se la cintura di sicurezza
corrispondente non è allacciata o è stata
volutamente sganciata.
7
Sicurezza

182
508RXH_it_Chap07_securite_ed01-2014

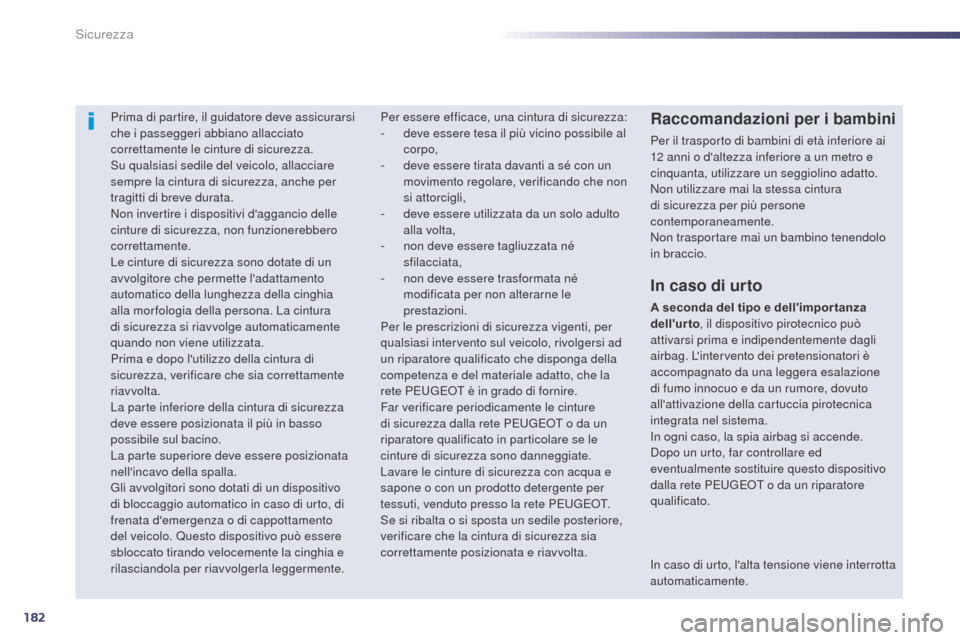

Prima di partire, il guidatore deve assicurarsi
che i passeggeri abbiano allacciato
correttamente le cinture di sicurezza.
Su qualsiasi sedile del veicolo, allacciare
sempre la cintura di sicurezza, anche per
tragitti di breve durata.
Non invertire i dispositivi d'aggancio delle
cinture di sicurezza, non funzionerebbero
correttamente.
Le cinture di sicurezza sono dotate di un
avvolgitore che permette l'adattamento
automatico della lunghezza della cinghia
alla morfologia della persona. La cintura
di sicurezza si riavvolge automaticamente
quando non viene utilizzata.
Prima e dopo l'utilizzo della cintura di
sicurezza, verificare che sia correttamente
riavvolta.
La parte inferiore della cintura di sicurezza
deve essere posizionata il più in basso
possibile sul bacino.
La parte superiore deve essere posizionata
nell'incavo della spalla.
Gli avvolgitori sono dotati di un dispositivo
di bloccaggio automatico in caso di urto, di
frenata d'emergenza o di cappottamento
del veicolo. Questo dispositivo può essere
sbloccato tirando velocemente la cinghia e
rilasciandola per riavvolgerla leggermente.Raccomandazioni per i bambini
Per il trasporto di bambini di età inferiore ai
12 anni o d'altezza inferiore a un metro e
cinquanta, utilizzare un seggiolino adatto.
Non utilizzare mai la stessa cintura
di sicurezza per più persone
contemporaneamente.
Non trasportare mai un bambino tenendolo
in braccio.
Per essere efficace, una cintura di sicurezza:
-
d
eve essere tesa il più vicino possibile al
corpo,
-

d

eve essere tirata davanti a sé con un
movimento regolare, verificando che non
si attorcigli,
-

d

eve essere utilizzata da un solo adulto
alla volta,
-

n

on deve essere tagliuzzata né
sfilacciata,
-

n

on deve essere trasformata né
modificata per non alterarne le
prestazioni.
Per le prescrizioni di sicurezza vigenti, per
qualsiasi intervento sul veicolo, rivolgersi ad
un riparatore qualificato che disponga della
competenza e del materiale adatto, che la
rete PEUGEOT è in grado di fornire.
Far verificare periodicamente le cinture
di sicurezza dalla rete PEUGEOT o da un
riparatore qualificato in particolare se le
cinture di sicurezza sono danneggiate.
Lavare le cinture di sicurezza con acqua e
sapone o con un prodotto detergente per
tessuti, venduto presso la rete PEUGEOT.
Se si ribalta o si sposta un sedile posteriore,
verificare che la cintura di sicurezza sia
correttamente posizionata e riavvolta.
In caso di urto
A seconda del tipo e dell'impor tanza
dell'urto , il dispositivo pirotecnico può
attivarsi prima e indipendentemente dagli
airbag. L'intervento dei pretensionatori è
accompagnato da una leggera esalazione
di fumo innocuo e da un rumore, dovuto
all'attivazione della cartuccia pirotecnica
integrata nel sistema.
In ogni caso, la spia airbag si accende.
Dopo un urto, far controllare ed
eventualmente sostituire questo dispositivo
dalla rete PEUGEOT o da un riparatore
qualificato.
In caso di urto, l'alta tensione viene interrotta
automaticamente.
Sicurezza

183
508RXH_it_Chap07_securite_ed01-2014

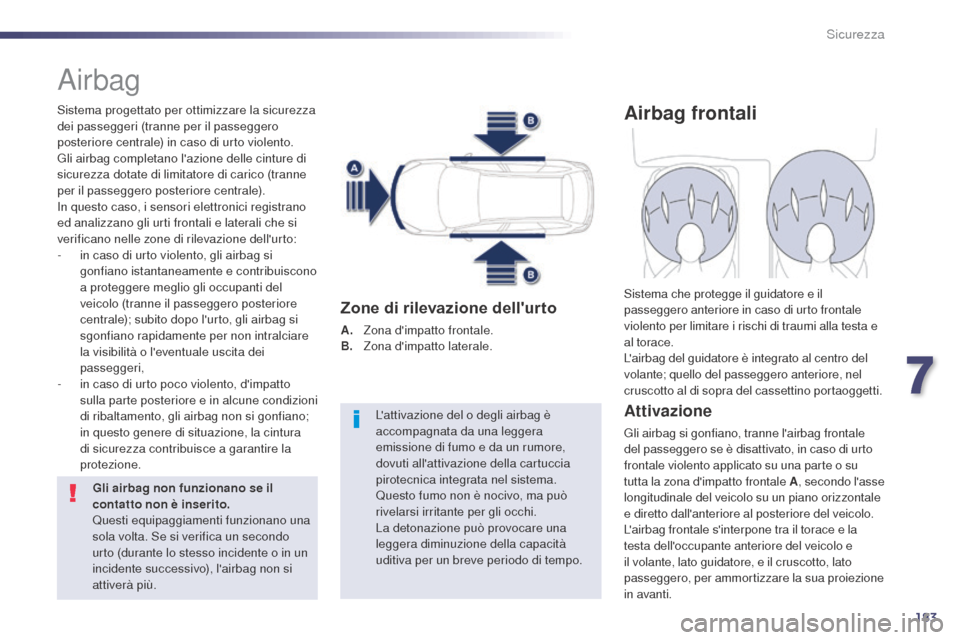

Airbag
Sistema progettato per ottimizzare la sicurezza
dei passeggeri (tranne per il passeggero
posteriore centrale) in caso di urto violento.
Gli airbag completano l'azione delle cinture di
sicurezza dotate di limitatore di carico (tranne
per il passeggero posteriore centrale).
In questo caso, i sensori elettronici registrano
ed analizzano gli urti frontali e laterali che si
verificano nelle zone di rilevazione dell'urto:
-
i
n caso di urto violento, gli airbag si
gonfiano istantaneamente e contribuiscono
a proteggere meglio gli occupanti del
veicolo (tranne il passeggero posteriore
centrale); subito dopo l'urto, gli airbag si
sgonfiano rapidamente per non intralciare
la visibilità o l'eventuale uscita dei
passeggeri,
-

i
n caso di urto poco violento, d'impatto
sulla parte posteriore e in alcune condizioni
di ribaltamento, gli airbag non si gonfiano;
in questo genere di situazione, la cintura
di sicurezza contribuisce a garantire la
protezione.
Gli airbag non funzionano se il
contatto non è inserito.
Questi equipaggiamenti funzionano una
sola volta. Se si verifica un secondo
urto (durante lo stesso incidente o in un
incidente successivo), l'airbag non si
attiverà più. L'attivazione del o degli airbag è
accompagnata da una leggera
emissione di fumo e da un rumore,
dovuti all'attivazione della cartuccia
pirotecnica integrata nel sistema.
Questo fumo non è nocivo, ma può
rivelarsi irritante per gli occhi.
La detonazione può provocare una
leggera diminuzione della capacità
uditiva per un breve periodo di tempo.
Zone di rilevazione dell'urto
A. Zona d'impatto frontale.
B. Z
ona d'impatto laterale.
Airbag frontali
Attivazione
Gli airbag si gonfiano, tranne l'airbag frontale
del passeggero se è disattivato, in caso di urto
frontale violento applicato su una parte o su
tutta la zona d'impatto frontale A , secondo l'asse
longitudinale del veicolo su un piano orizzontale
e diretto dall'anteriore al posteriore del veicolo.
L'airbag frontale s'interpone tra il torace e la
testa dell'occupante anteriore del veicolo e
il volante, lato guidatore, e il cruscotto, lato
passeggero, per ammortizzare la sua proiezione
in avanti. Sistema che protegge il guidatore e il
passeggero anteriore in caso di urto frontale
violento per limitare i rischi di traumi alla testa e
al torace.
L'airbag del guidatore è integrato al centro del
volante; quello del passeggero anteriore, nel
cruscotto al di sopra del cassettino portaoggetti.
7
Sicurezza

184
508RXH_it_Chap07_securite_ed01-2014
Disattivazione
Può essere disattivato solo l'airbag frontale
passeggero:
F
i
nserire la chiave nel comando di
disattivazione dell'airbag del passeggero,
F

r
uotarla sulla posizione "OFF" ,
F

q
uindi estrarla mantenendo questa
posizione.
In funzione della versione del
veicolo, quando il contatto è inserito,
questa spia si accende sul quadro
strumenti o sul display delle spie della cintura di
sicurezza e dell'airbag frontale del passeggero
per tutta la durata della disattivazione.
Per garantire la sicurezza, quando un seggiolino
per bambini "con schienale verso la strada"
viene collocato sul sedile del passeggero
anteriore, l'airbag frontale del passeggero deve
tassativamente essere disattivato.
Altrimenti il bambino rischia ferite gravi
o addiritura mortali in caso di attivazione
dell'airbag.
Riattivazione
Quando si rimuove il seggiolino per bambini,
a contatto interrotto , portare il comando
sulla posizione "ON" per attivare nuovamente
l'airbag e garantire la sicurezza del passeggero
anteriore in caso di urto.
A contatto inserito, questa spia si
accende sul display delle spie delle
cinture di sicurezza e airbag frontale
lato passeggero per circa un minuto,
se l'airbag frontale del passeggero è
attivato.
Anomalia di funzionamento
Se questa spia si accende sul quadro
strumenti, accompagnata da un
segnale acustico e da un messaggio
sul display del quadro strumenti,
rivolgersi alla rete PEUGEOT o ad un riparatore
qualificato per una verifica del sistema. Gli
airbag potrebbero non attivarsi in caso di urto
violento.
Sicurezza

185
508RXH_it_Chap07_securite_ed01-2014

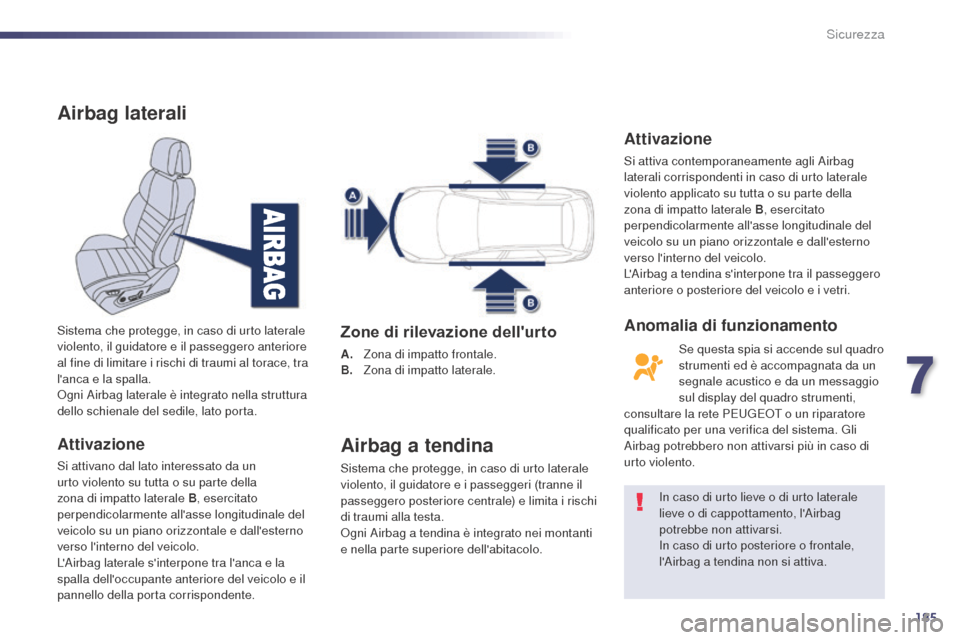

Airbag laterali
Attivazione
Si attivano dal lato interessato da un
urto violento su tutta o su parte della
zona di impatto laterale B, esercitato
perpendicolarmente all'asse longitudinale del
veicolo su un piano orizzontale e dall'esterno
verso l'interno del veicolo.
L'Airbag laterale s'interpone tra l'anca e la
spalla dell'occupante anteriore del veicolo e il
pannello della porta corrispondente. Sistema che protegge, in caso di urto laterale
violento, il guidatore e il passeggero anteriore
al fine di limitare i rischi di traumi al torace, tra
l'anca e la spalla.
Ogni Airbag laterale è integrato nella struttura
dello schienale del sedile, lato porta.
Zone di rilevazione dell'urto
A. Zona di impatto frontale.
B. Zona di impatto laterale.
Airbag a tendina
Sistema che protegge, in caso di urto laterale
violento, il guidatore e i passeggeri (tranne il
passeggero posteriore centrale) e limita i rischi
di traumi alla testa.
Ogni Airbag a tendina è integrato nei montanti
e nella parte superiore dell'abitacolo. In caso di urto lieve o di urto laterale
lieve o di cappottamento, l'Airbag
potrebbe non attivarsi.
In caso di urto posteriore o frontale,
l'Airbag a tendina non si attiva.
Attivazione
Si attiva contemporaneamente agli Airbag
laterali corrispondenti in caso di urto laterale
violento applicato su tutta o su parte della
zona di impatto laterale B, esercitato
perpendicolarmente all'asse longitudinale del
veicolo su un piano orizzontale e dall'esterno
verso l'interno del veicolo.
L'Airbag a tendina s'interpone tra il passeggero
anteriore o posteriore del veicolo e i vetri.
Se questa spia si accende sul quadro
strumenti ed è accompagnata da un
segnale acustico e da un messaggio
sul display del quadro strumenti,
consultare la rete PEUGEOT o un riparatore
qualificato per una verifica del sistema. Gli
Airbag potrebbero non attivarsi più in caso di
urto violento.
Anomalia di funzionamento
7
Sicurezza

186
508RXH_it_Chap07_securite_ed01-2014

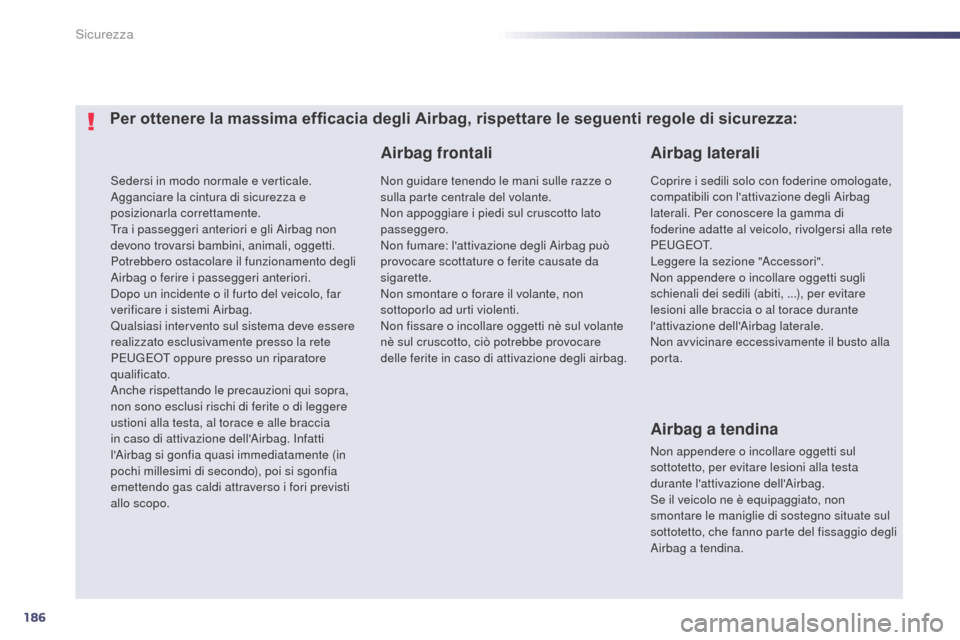

Sedersi in modo normale e verticale.
Agganciare la cintura di sicurezza e
posizionarla correttamente.
Tra i passeggeri anteriori e gli Airbag non
devono trovarsi bambini, animali, oggetti.
Potrebbero ostacolare il funzionamento degli
Airbag o ferire i passeggeri anteriori.
Dopo un incidente o il furto del veicolo, far
verificare i sistemi Airbag.
Qualsiasi intervento sul sistema deve essere
realizzato esclusivamente presso la rete
PEUGEOT oppure presso un riparatore
qualificato.
Anche rispettando le precauzioni qui sopra,
non sono esclusi rischi di ferite o di leggere
ustioni alla testa, al torace e alle braccia
in caso di attivazione dell'Airbag. Infatti
l'Airbag si gonfia quasi immediatamente (in
pochi millesimi di secondo), poi si sgonfia
emettendo gas caldi attraverso i fori previsti
allo scopo.
Airbag laterali
Airbag frontali
Airbag a tendina
Non appendere o incollare oggetti sul
sottotetto, per evitare lesioni alla testa
durante l'attivazione dell'Airbag.
Se il veicolo ne è equipaggiato, non
smontare le maniglie di sostegno situate sul
sottotetto, che fanno parte del fissaggio degli
Airbag a tendina.
Per ottenere la massima efficacia degli Airbag, rispettare le seguenti regole di sicurezza:
Non guidare tenendo le mani sulle razze o
sulla parte centrale del volante.
Non appoggiare i piedi sul cruscotto lato
passeggero.
Non fumare: l'attivazione degli Airbag può
provocare scottature o ferite causate da
sigarette.
Non smontare o forare il volante, non
sottoporlo ad urti violenti.
Non fissare o incollare oggetti nè sul volante
nè sul cruscotto, ciò potrebbe provocare
delle ferite in caso di attivazione degli airbag. Coprire i sedili solo con foderine omologate,
compatibili con l'attivazione degli Airbag
laterali. Per conoscere la gamma di
foderine adatte al veicolo, rivolgersi alla rete
P E U G E O T.
Leggere la sezione "Accessori".
Non appendere o incollare oggetti sugli
schienali dei sedili (abiti, ...), per evitare
lesioni alle braccia o al torace durante
l'attivazione dell'Airbag laterale.
Non avvicinare eccessivamente il busto alla
porta.
Sicurezza

187
508RXH_it_Chap08_info-pratiques_ed01-2014
Il kit è situato dietro i sedili posteriori. Sistema completo, costituito da un
compressore e da un prodotto di riempimento
incorporato, che consente una riparazione
temporanea del pneumatico per consentire di
recarsi all'officina più vicina.
È destinato a riparare la maggior parte delle
forature che potrebbero compromettere il
pneumatico, localizzate sul battistrada o sulla
spalla del pneumatico.
Kit di riparazione provvisoria pneumatici
Accesso al kit
Elenco degli attrezzi
I seguenti attrezzi sono specifici per il
veicolo, e possono variare in funzione
dell'equipaggiamento. Non devono essere
utilizzati per altri scopi.
1.
C

ompressore 12

V.
C

ontiene un prodotto di riempimento, che
permette di riparare temporaneamente
la ruota e di regolare la pressione del
pneumatico.
2.
U

no spessore* per immobilizzare una ruota
anteriore del veicolo.
3.
A

nello amovibile per il traino.
V

edere sezione "Traino del veicolo". *



Secondo il Paese di destinazione o equipaggiamento.
Il circuito elettrico del veicolo permette
il collegamento del compressore per la
durata necessaria alla riparazione del
pneumatico danneggiato o al gonfiaggio
di un elemento pneumatico con poco
volume.
8
Informazioni pratiche

188
508RXH_it_Chap08_info-pratiques_ed01-2014
A. Selettore di posizione "Riparazione" o "Gonfiaggio".
B.
I

nterruttore acceso "I" / spento "O".
C.
T

asto di gonfiaggio.
D.
M

anometro (in bar e p.s.i.).
E.
V

ano comprendente:
-

u
n cavo con adattatore per presa 12 V,
-

v
ari adattatori di gonfiaggio per
accessori, tipo palloni, pneumatici di
bicicletta...
Descrizione del kit
F. Cartuccia di prodotto di riempimento.
G. T ubo bianco con tappo per la riparazione.
H.
T

ubo nero per il gonfiaggio.
I.
E

tichetta autoadesiva promemoria velocità. L'etichetta promemoria velocità I
deve
essere incollata sul volante per ricordare
che è presente una ruota ad utilizzo
temporaneo.
Non superare la velocità di 80 km/h
quando si guida in presenza di un
pneumatico riparato con questo tipo di kit.
Informazioni pratiche
