PEUGEOT 807 2013 Betriebsanleitungen (in German)

ERGONOMIE und KOMFORT
3
69


Sitze

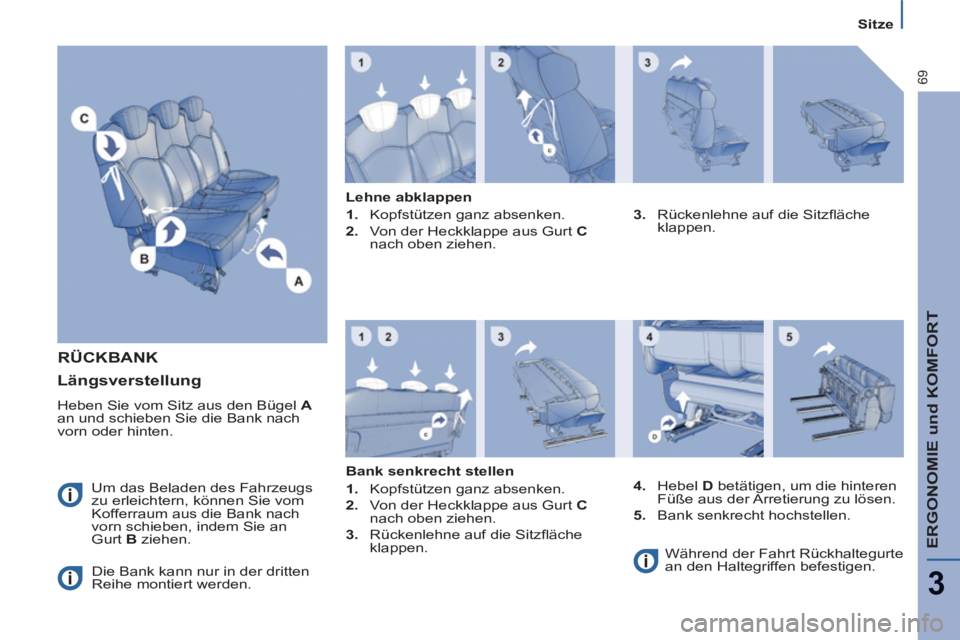

RÜCKBANK

Um das Beladen des Fahrzeugs
zu erleichtern, können Sie vom
Kofferraum aus die Bank nach
vorn schieben, indem Sie an
Gurt B
ziehen.
Die Bank kann nur in der dritten
Reihe montiert werden.
Lehne abklappen


1.
Kopfstützen ganz absenken.

2.
Von der Heckklappe aus Gurt C

nach oben ziehen.
3.
Rückenlehne auf die Sitzfl äche
klappen.


Bank senkrecht stellen


1.
Kopfstützen ganz absenken.

2.
Von der Heckklappe aus Gurt C

nach oben ziehen.

3.
Rückenlehne auf die Sitzfl äche
klappen.
4.
Hebel D
betätigen, um die hinteren
Füße aus der Arretierung zu lösen.

5.
Bank senkrecht hochstellen.
Während der Fahrt Rückhaltegurte
an den Haltegriffen befestigen.


Längsverstellung

Heben Sie vom Sitz aus den Bügel A

an und schieben Sie die Bank nach
vorn oder hinten.

70


Sitze

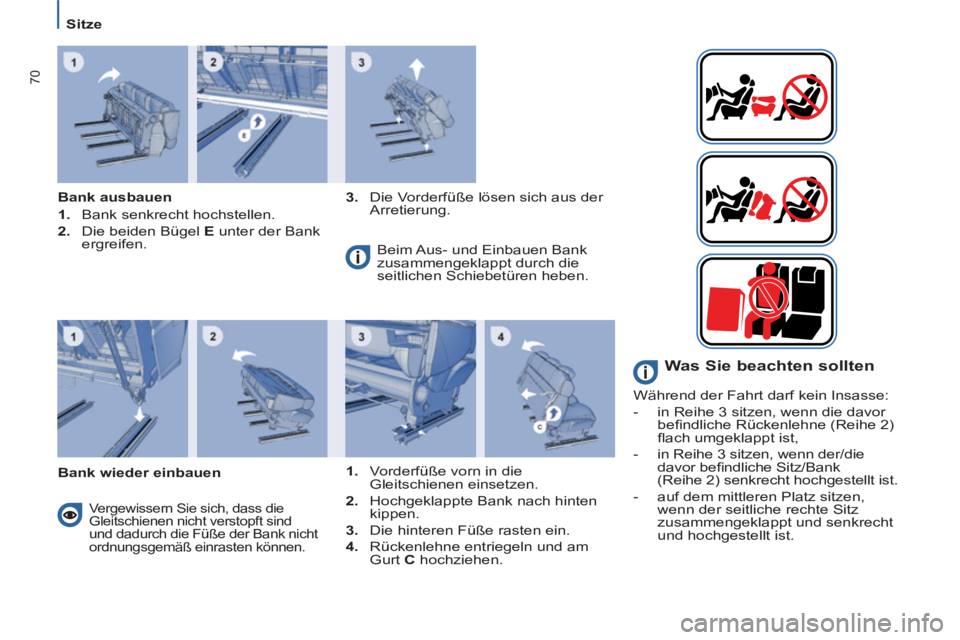

Bank ausbauen


1.
Bank senkrecht hochstellen.

2.
Die beiden Bügel E
unter der Bank
ergreifen.
3.
Die Vorderfüße lösen sich aus der
Arretierung.

Bank wieder einbauen Beim Aus- und Einbauen Bank
zusammengeklappt durch die
seitlichen Schiebetüren heben.

Vergewissern Sie sich, dass die
Gleitschienen nicht verstopft sind
und dadurch die Füße der Bank nicht
ordnungsgemäß einrasten können.


1.
Vorderfüße vorn in die
Gleitschienen einsetzen.

2.
Hochgeklappte Bank nach hinten
kippen.

3.
Die hinteren Füße rasten ein.

4.
Rückenlehne entriegeln und am
Gurt C
hochziehen.




Was Sie beachten sollten

Während der Fahrt darf kein Insasse:


- in Reihe 3 sitzen, wenn die davor
befi ndliche Rückenlehne (Reihe 2)
fl ach umgeklappt ist,

- in Reihe 3 sitzen, wenn der/die
davor befi ndliche Sitz/Bank
(Reihe 2) senkrecht hochgestellt ist.

- auf dem mittleren Platz sitzen,
wenn der seitliche rechte Sitz
zusammengeklappt und senkrecht
und hochgestellt ist.

ERGONOMIE und KOMFORT
3
71


Sitze

Der mittlere Sitz kann in Reihe
2 in der Mitte und in Reihe
3 auf der linken Seite eingebaut
werden.

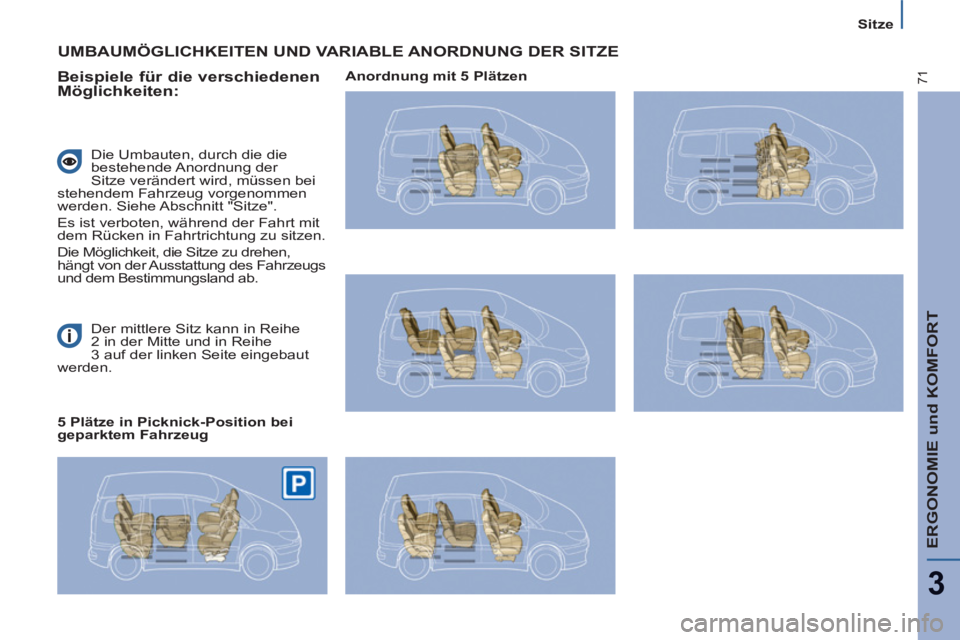

UMBAUMÖGLICHKEITEN UND VARIABLE ANORDNUNG DER SITZE

Beispiele für die verschiedenen
Möglichkeiten:
Die Umbauten, durch die die
bestehende Anordnung der
Sitze verändert wird, müssen bei
stehendem Fahrzeug vorgenommen
werden. Siehe Abschnitt "Sitze" .
Es ist verboten, während der Fahrt mit
dem Rücken in Fahrtrichtung zu sitzen.
Die Möglichkeit, die Sitze zu drehen,
hängt von der Ausstattung des Fahrzeugs
und dem Bestimmungsland ab.

5 Plätze in Picknick-Position bei
geparktem Fahrzeug
Anordnung mit 5 Plätzen

72


Sitze

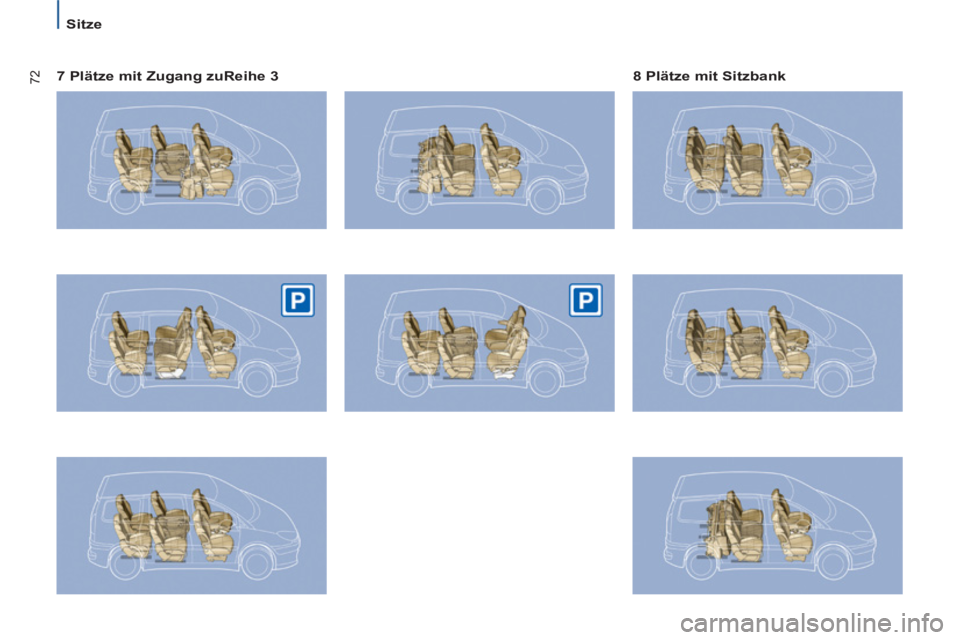

7 Plätze mit Zugang zuReihe 3
8 Plätze mit Sitzbank

ERGONOMIE und KOMFORT
3
73


Sitze

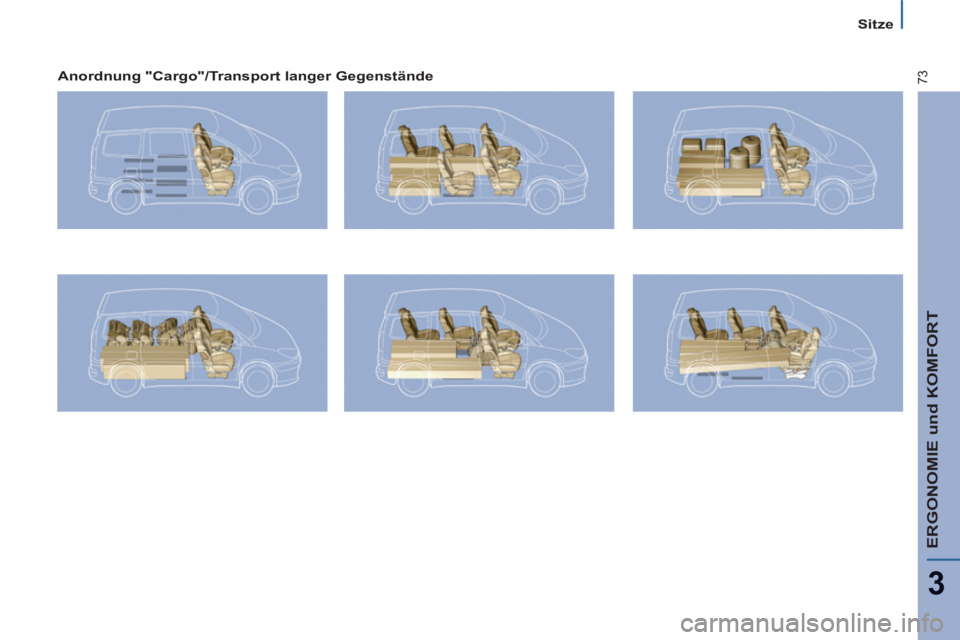

Anordnung "Cargo"/Transport langer Gegenstände

ERGONOMIE und KOMFORT
3
75
Bordausstattung

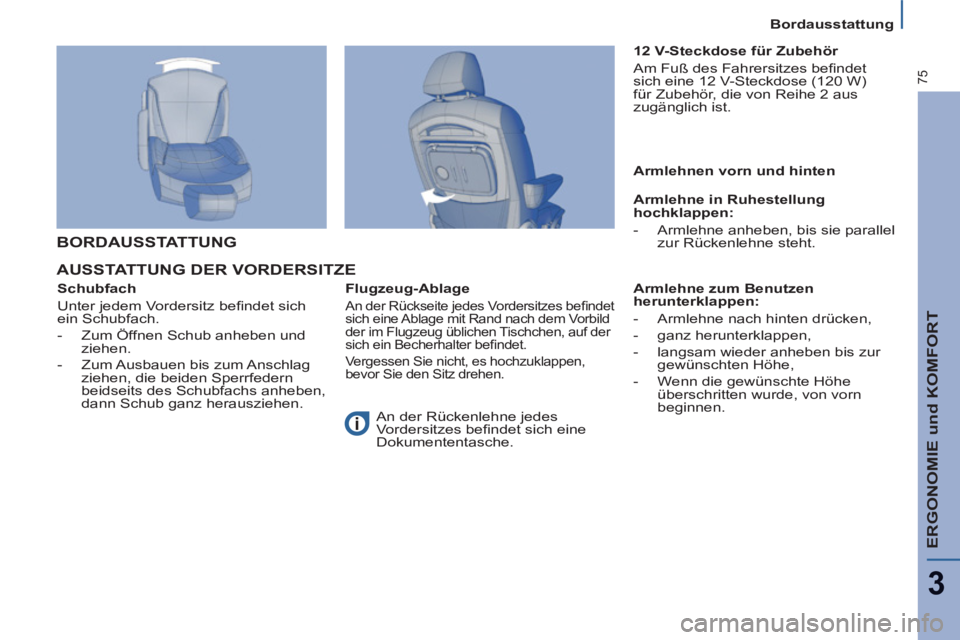

AUSSTATTUNG DER VORDERSITZE

Schubfach
Unter jedem Vordersitz befi ndet sich
ein Schubfach.


- Zum Öffnen Schub anheben und
ziehen.

- Zum Ausbauen bis zum Anschlag
ziehen, die beiden Sperrfedern
beidseits des Schubfachs anheben,
dann Schub ganz herausziehen.

BORDAUSSTATTUNG


Flugzeug-Ablage

An der Rückseite jedes Vordersitzes befi ndet
sich eine Ablage mit Rand nach dem Vorbild
der im Flugzeug üblichen Tischchen, auf der
sich ein Becherhalter befi ndet.
Vergessen Sie nicht, es hochzuklappen,
bevor Sie den Sitz drehen.

12 V-Steckdose für Zubehör
Am Fuß des Fahrersitzes befi ndet
sich eine 12 V-Steckdose (120 W)
für Zubehör, die von Reihe 2 aus
zugänglich ist.

Armlehnen vorn und hinten

Armlehne in Ruhestellung
hochklappen:


- Armlehne anheben, bis sie parallel
zur Rückenlehne steht.





An der Rückenlehne jedes
Vordersitzes befi ndet sich eine
Dokumententasche.
Armlehne zum Benutzen
herunterklappen:


- Armlehne nach hinten drücken,

- ganz herunterklappen,

- langsam wieder anheben bis zur
gewünschten Höhe,

- Wenn die gewünschte Höhe
überschritten wurde, von vorn
beginnen.

76
Bordausstattung

ERGONOMIE und KOMFORT
3
77
Bordausstattung

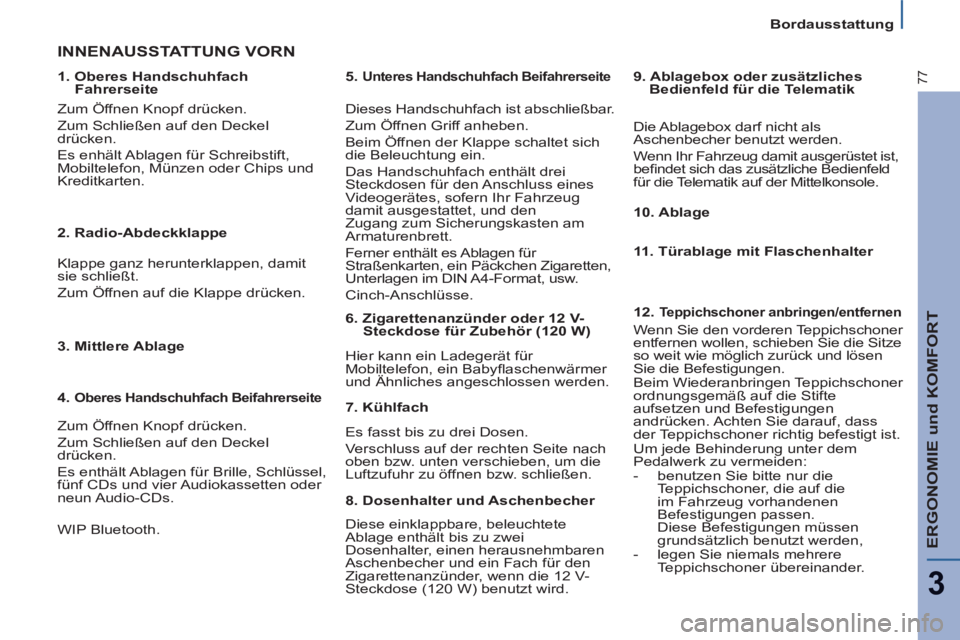

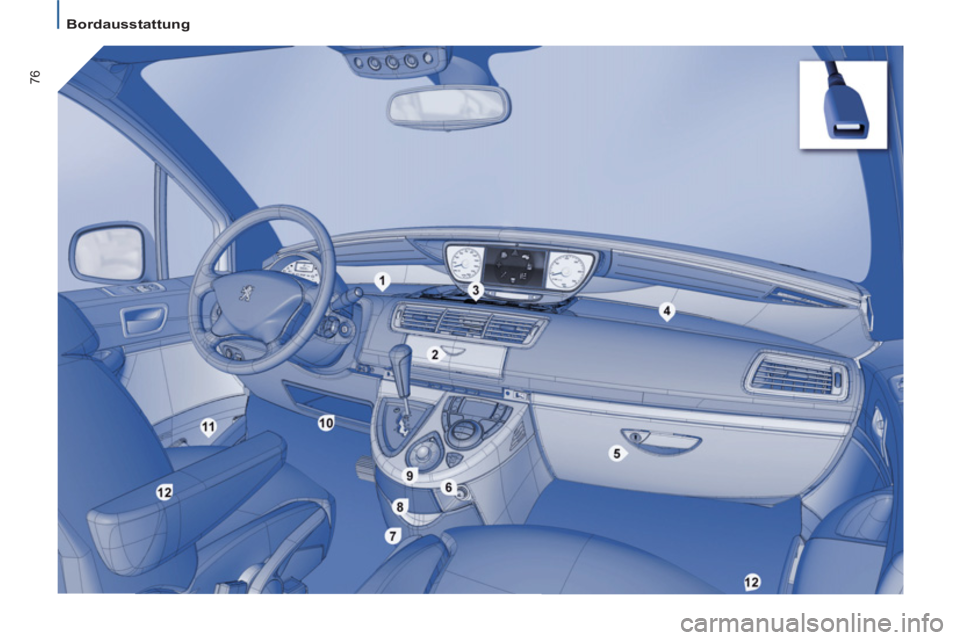

1. Oberes Handschuhfach
Fahrerseite

INNENAUSSTATTUNG VORN

Dieses Handschuhfach ist abschließbar.
Zum Öffnen Griff anheben.
Beim Öffnen der Klappe schaltet sich
die Beleuchtung ein.
Das Handschuhfach enthält drei
Steckdosen für den Anschluss eines
Videogerätes, sofern Ihr Fahrzeug
damit ausgestattet, und den
Zugang zum Sicherungskasten am
Armaturenbrett.
Ferner enthält es Ablagen für
Straßenkarten, ein Päckchen Zigaretten,
Unterlagen im DIN A4-Format, usw.
Cinch-Anschlüsse.

Hier kann ein Ladegerät für
Mobiltelefon, ein Babyfl aschenwärmer
und Ähnliches angeschlossen werden.
Zum Öffnen Knopf drücken.
Zum Schließen auf den Deckel
drücken.
Es enhält Ablagen für Schreibstift,
Mobiltelefon, Münzen oder Chips und
Kreditkarten.




2. Radio-Abdeckklappe
Klappe ganz herunterklappen, damit
sie schließt.
Zum Öffnen auf die Klappe drücken.


3. Mittlere Ablage



4.
Oberes Handschuhfach Beifahrerseite

Zum Öffnen Knopf drücken.
Zum Schließen auf den Deckel
drücken.
Es enthält Ablagen für Brille, Schlüssel,
fünf CDs und vier Audiokassetten oder
neun Audio-CDs.

5.
Unteres Handschuhfach Beifahrerseite


6. Zigarettenanzünder oder 12 V-
Steckdose für Zubehör (120 W)

12. Teppichschoner anbringen/entfernen

Wenn Sie den vorderen Teppichschoner
entfernen wollen, schieben Sie die Sitze
so weit wie möglich zurück und lösen
Sie die Befestigungen.
Beim Wiederanbringen Teppichschoner
ordnungsgemäß auf die Stifte
aufsetzen und Befestigungen
andrücken. Achten Sie darauf, dass
der Teppichschoner richtig befestigt ist.
Um jede Behinderung unter dem
Pedalwerk zu vermeiden:


- benutzen Sie bitte nur die
Teppichschoner, die auf die
im Fahrzeug vorhandenen
Befestigungen passen.

Diese Befestigungen müssen
grundsätzlich benutzt werden,

- legen Sie niemals mehrere
Teppichschoner übereinander.


7. Kühlfach
Es fasst bis zu drei Dosen.
Verschluss auf der rechten Seite nach
oben bzw. unten verschieben, um die
Luftzufuhr zu öffnen bzw. schließen.


8. Dosenhalter und Aschenbecher
Diese einklappbare, beleuchtete
Ablage enthält bis zu zwei
Dosenhalter, einen herausnehmbaren
Aschenbecher und ein Fach für den
Zigarettenanzünder, wenn die 12 V-
Steckdose (120 W) benutzt wird.

9. Ablagebox oder zusätzliches
Bedienfeld für die Telematik
Die Ablagebox darf nicht als
Aschenbecher benutzt werden.
Wenn Ihr Fahrzeug damit ausgerüstet ist,
befi ndet sich das zusätzliche Bedienfeld
für die Telematik auf der Mittelkonsole.


10. Ablage



11. Türablage mit Flaschenhalter


WIP Bluetooth.

78
