PEUGEOT 807 2013 Instrukcja obsługi (in Polish)

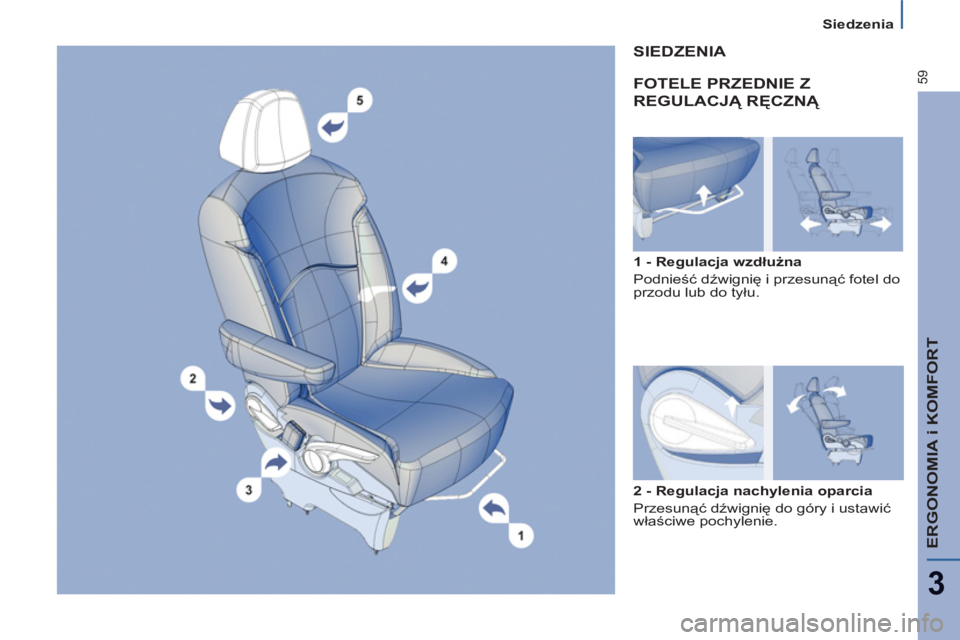

ERGONOMIA i KOMFORT
3
59


Siedzenia


FOTELE PRZEDNIE Z
REGULACJĄ RĘCZNĄ



1 - Regulacja wzdłużna
Podnieść dźwignię i przesunąć fotel do
przodu lub do tyłu.

SIEDZENIA


2 - Regulacja nachylenia oparcia
Przesunąć dźwignię do góry i ustawić
właściwe pochylenie.

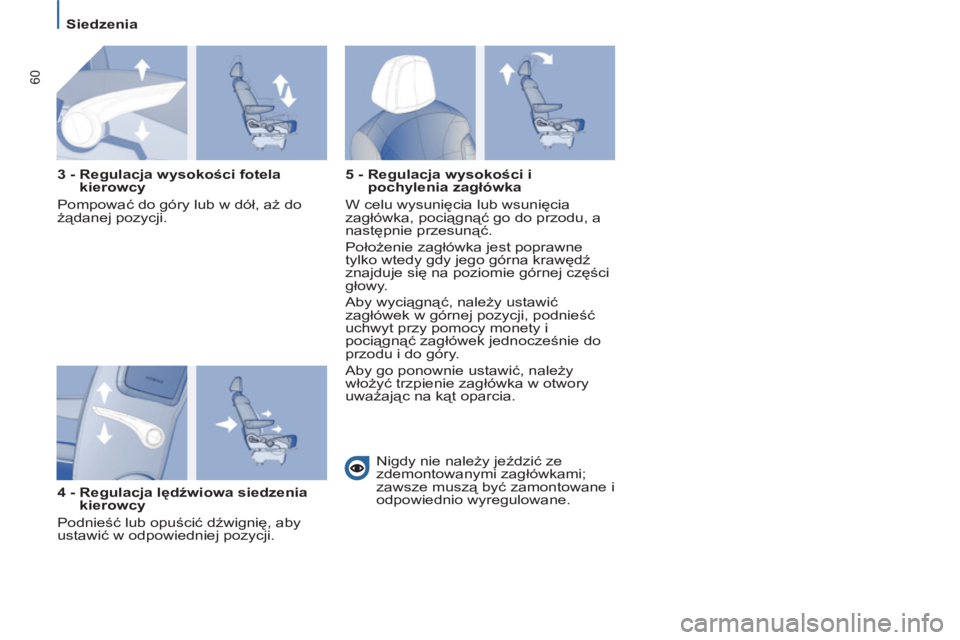

60


Siedzenia


3 - Regulacja wysokości fotela
kierowcy
Pompować do góry lub w dół, aż do
żądanej pozycji.

4 - Regulacja lędźwiowa siedzenia
kierowcy
Podnieść lub opuścić dźwignię, aby
ustawić w odpowiedniej pozycji.
5 - Regulacja wysokości i
pochylenia zagłówka
W celu wysunięcia lub wsunięcia
zagłówka, pociągnąć go do przodu, a
następnie przesunąć.
Położenie zagłówka jest poprawne
tylko wtedy gdy jego górna krawędź
znajduje się na poziomie górnej części
głowy.
Aby wyciągnąć, należy ustawić
zagłówek w górnej pozycji, podnieść
uchwyt przy pomocy monety i
pociągnąć zagłówek jednocześnie do
przodu i do góry.
Aby go ponownie ustawić, należy
włożyć trzpienie zagłówka w otwory
uważając na kąt oparcia.

Nigdy nie należy jeździć ze
zdemontowanymi zagłówkami;
zawsze muszą być zamontowane i
odpowiednio wyregulowane.

ERGONOMIA i KOMFORT
3
61


Siedzenia

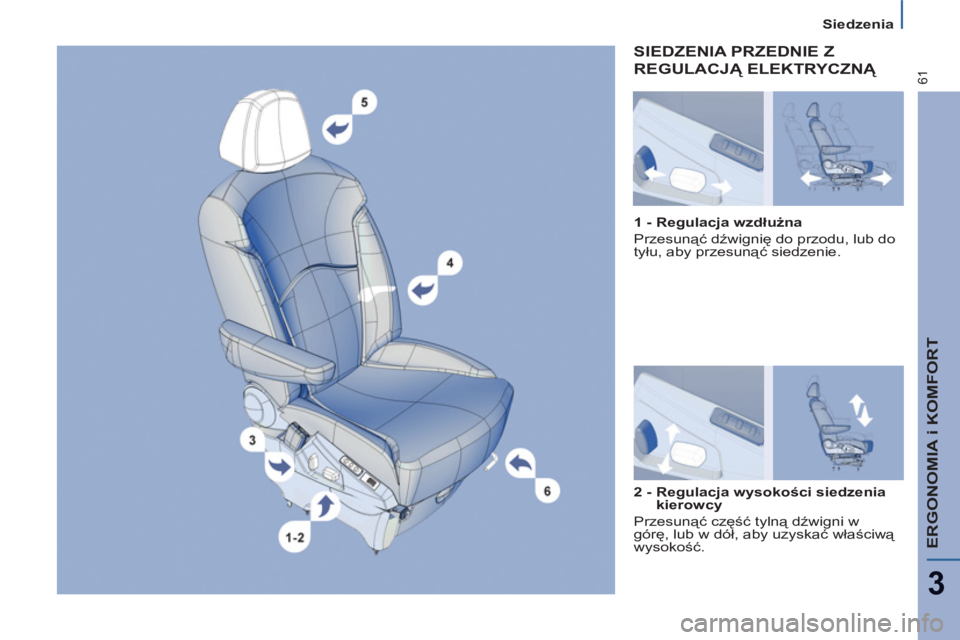

SIEDZENIA PRZEDNIE Z
REGULACJĄ ELEKTRYCZNĄ Ą


2 -



Regulacja wysokości siedzenia
kierowcy

Przesunąć część tylną dźwigni w
górę, lub w dół, aby uzyskać właściwą
wysokość.
1 -



Regulacja wzdłużna

Przesunąć dźwignię do przodu, lub do
tyłu, aby przesunąć siedzenie.

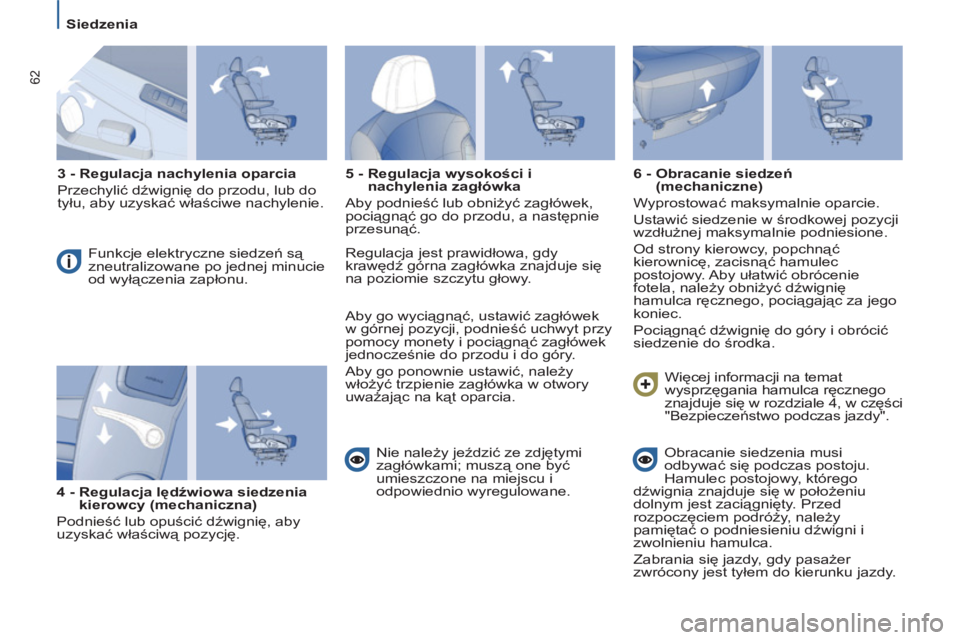

62


Siedzenia


3 -



Regulacja nachylenia oparcia

Przechylić dźwignię do przodu, lub do
tyłu, aby uzyskać właściwe nachylenie.
Funkcje elektryczne siedzeń są
zneutralizowane po jednej minucie
od wyłączenia zapłonu.

4 -



Regulacja lędźwiowa siedzenia
kierowcy (mechaniczna)

Podnieść lub opuścić dźwignię, aby
uzyskać właściwą pozycję.
5 -



Regulacja wysokości i
nachylenia zagłówka

Aby podnieść lub obniżyć zagłówek,
pociągnąć go do przodu, a następnie
przesunąć.

Nie należy jeździć ze zdjętymi
zagłówkami; muszą one być
umieszczone na miejscu i
odpowiednio wyregulowane.
6 - Obracanie siedzeń
(mechaniczne)

Wyprostować maksymalnie oparcie.
Ustawić siedzenie w środkowej pozycji
wzdłużnej maksymalnie podniesione.
Od strony kierowcy, popchnąć
kierownicę, zacisnąć hamulec
postojowy. Aby ułatwić obrócenie
fotela, należy obniżyć dźwignię
hamulca ręcznego, pociągając za jego
koniec.


Pociągnąć dźwignię do góry i obrócić
siedzenie do środka.
Obracanie siedzenia musi
odbywać się podczas postoju.
Hamulec postojowy, którego
dźwignia znajduje się w poł
ożeniu
dolnym jest zaciągnięty. Przed
rozpoczęciem podróży, należy
pamiętać o podniesieniu dźwigni i
zwolnieniu hamulca.


Zabrania się jazdy, gdy pasażer
zwrócony jest tyłem do kierunku jazdy.
Więcej informacji na temat
wysprzęgania hamulca ręcznego
znajduje się w rozdziale 4, w części
"Bezpieczeństwo podczas jazdy". Regulacja jest prawidłowa, gdy
krawędź górna zagłówka znajduje się
na poziomie szczytu głowy.
Aby go wyciągnąć, ustawić zagłówek
w górnej pozycji, podnieść uchwyt przy
pomocy monety i pociągnąć zagłówek
jednocześnie do przodu i do góry.
Aby go ponownie ustawić, należy
włożyć
trzpienie zagłówka w otwory
uważając na kąt oparcia.

ERGONOMIA i KOMFORT
3

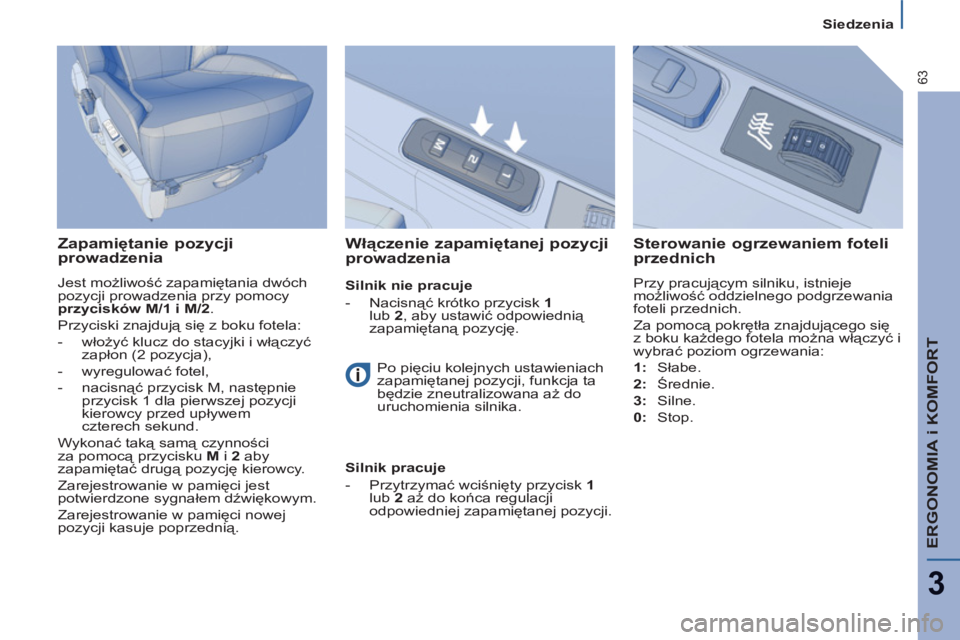

63


Siedzenia



Zapamiętanie pozycji
prowadzenia
Jest możliwość zapamiętania dwóch
pozycji prowadzenia przy pomocy
przycisków M/1 i M/2
.

Przyciski znajdują się z boku fotela:
-

włożyć klucz do stacyjki i włączyć
zapłon (2 pozycja),

- wyregulować fotel,
- nacisnąć przycisk M , następnie
przycisk 1 dla pierwszej pozycji
kierowcy przed upływem
czterech sekund.
Wykonać taką samą czynności
za pomocą przycisku M
i 2
aby
zapamiętać drugą pozycję kierowcy.
Zarejestrowanie w pamięci jest
potwierdzone sygnałem dźwiękowym.
Zarejestrowanie w pamięci nowej
pozycji kasuje poprzednią.


Włączenie zapamiętanej pozycji
prowadzenia
Sterowanie ogrzewaniem foteli
przednich
Przy pracującym silniku, istnieje
możliwość oddzielnego podgrzewania
foteli przednich.
Za pomocą pokrętła znajdującego się
z boku każdego fotela można włączyć i
wybrać poziom ogrzewania:

1:
Słabe.

2:
Średnie.

3:
Silne.

0:
Stop.
Po pięciu kolejnych ustawieniach
zapamiętanej pozycji, funkcja ta
będzie zneutralizowana aż do
uruchomienia silnika.

Silnik pracuje

- Przytrzymać wciśnięty przycisk 1

lub
2
aż do końca regulacji
odpowiedniej zapamiętanej pozycji.

Silnik nie pracuje
-

Nacisnąć krótko przycisk 1

lub 2
, aby ustawić
odpowiednią
zapamiętaną pozycję.

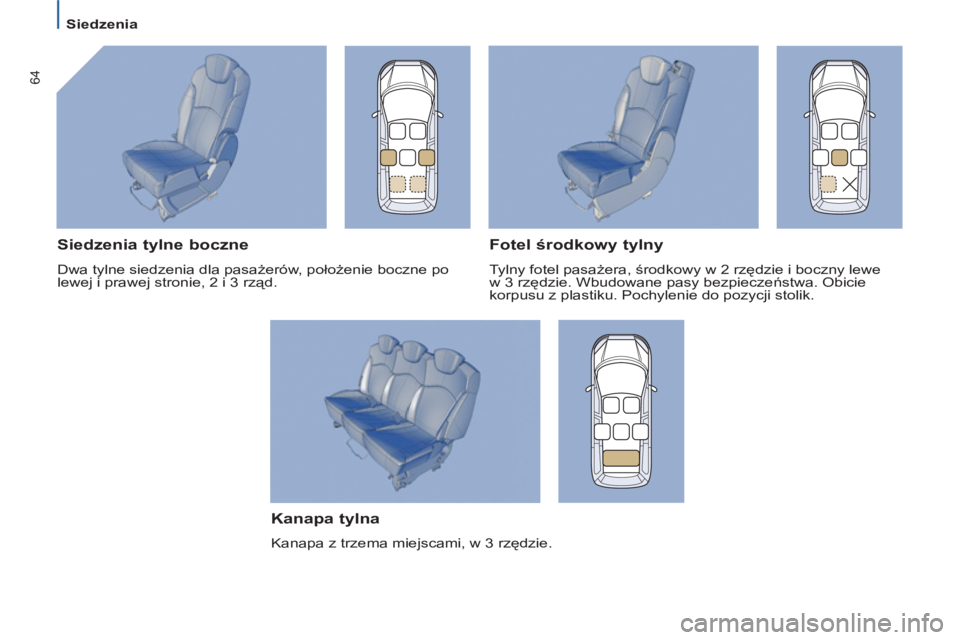

64


Siedzenia



Kanapa tylna

Kanapa z trzema miejscami, w 3 rzędzie.


Siedzenia tylne boczne

Dwa tylne siedzenia dla pasażerów, położenie boczne po
lewej i prawej stronie, 2 i 3 rząd.


Fotel środkowy tylny

Tylny fotel pasażera, środkowy w 2 rzędzie i boczny lewe
w 3 rzędzie. Wbudowane pasy bezpieczeństwa. Obicie
korpusu z plastiku. Pochylenie do pozycji stolik.

ERGONOMIA i KOMFORT
3
65


Siedzenia

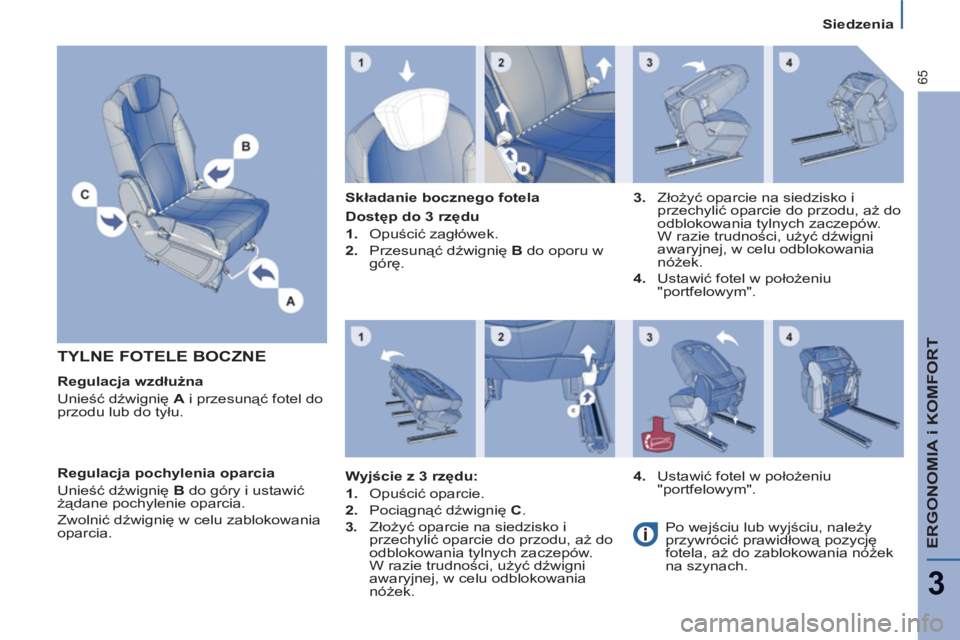

TYLNE FOTELE BOCZNE


Regulacja wzdłużna
Unieść dźwignię A
i przesunąć fotel do
przodu lub do tyłu.
Składanie bocznego fotela

Regulacja pochylenia oparcia
Unieść dźwignię B
do góry i ustawić
żądane pochylenie oparcia.
Zwolnić dźwignię w celu zablokowania
oparcia.
Dostęp do 3 rzędu


1.
Opuścić zagłówek.

2.
Przesunąć dźwignię B
do oporu w
górę.

Wyjście z 3 rzędu:


1.
Opuścić oparcie.

2.
Pociągnąć d
źwignię C
.


3.
Złożyć oparcie na siedzisko i
przechylić oparcie do przodu, aż do
odblokowania tylnych zaczepów.
W razie trudności, użyć dźwigni
awaryjnej, w celu odblokowania
nóżek.
4.
Ustawić fotel w położeniu
"portfelowym".
Po wejściu lub wyjściu, należy
przywrócić prawidłową pozycję
fotela, aż do zablokowania nóżek
na szynach.
3.
Złożyć oparcie na siedzisko i
przechylić oparcie do przodu, aż do
odblokowania tylnych zaczepów.
W razie trudności, użyć dźwigni
awaryjnej, w celu odblokowania
nóżek.

4.
Ustawić fotel w położeniu
"portfelowym".

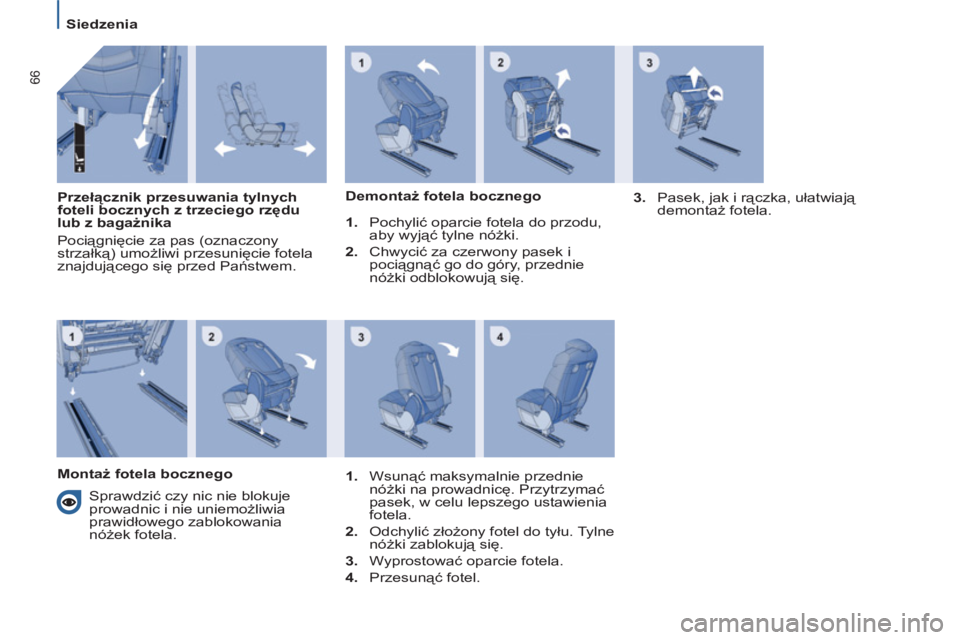

66


Siedzenia


Przełącznik przesuwania tylnych
foteli bocznych z trzeciego rzędu
lub z bagażnika
Pociągnięcie za pas (oznaczony
strzałką) umożliwi przesunięcie fotela
znajdującego się przed Państwem.
Demontaż fotela bocznego


1.
Pochylić oparcie fotela do przodu,
aby wyjąć tylne nóżki.

2.
Chwycić za czerwony pasek i
pociągnąć go do góry, przednie
nóżki odblokowują się

.
3.
Pasek, jak i rączka, ułatwiają
demontaż fotela.


Montaż fotela bocznego
Sprawdzić czy nic nie blokuje
prowadnic i nie uniemożliwia
prawidłowego zablokowania
nóżek fotela.

1.
Wsunąć
maksymalnie przednie
nóżki na prowadnicę. Przytrzymać
pasek, w celu lepszego ustawienia
fotela.

2.
Odchylić złożony fotel do tyłu. Tylne
nóżki zablokują się.

3.
Wyprostować oparcie fotela.

4.
Przesunąć fotel
.

ERGONOMIA i KOMFORT
3
67


Siedzenia


ŚRODKOWY FOTEL W 2 RZĘDZIE

Możliwe jest ustawienie tego fotela w
3 rzędzie, po lewej stronie.
Położenie "stolik"


1.
Ustawić zagłówek jak najniżej.

2.
U góry (z tyłu fotela), unieść pasek
oznaczony na rysunku i pochylić
oparcie na siedzisko.
3.
Mają Państwo do dyspozycji
"stolik". Aby powrócić do
normalnego położenia, należy
podnieść dźwignię i wyprostować
oparcie.


Demontaż środkowego fotela


1.
Ustawić siedzenie w położeniu
"stolik".

2.
Za pomocą dźwigni za którą
Państwo ciągną, pochylić oparcie
fotela do przodu, wyjmując nóżki z
prowadnic.

3.
Chwycić za czerwony pasek i
pociągnąć go do góry, przednie
nóżki odblokowują się

.

4.
Pasek, jak i rączka, ułatwiają
demontaż fotela.

68


Siedzenia



Tylne zagłówki

Tylne zagłówki są zdejmowane i
posiadają dwie pozycje:

- górną, pozycję wysuniętą,
-
dolną, pozycję wsuniętą.
Aby podnieść lub obniżyć zagłówek,
należy pociągnąć go do przodu i
jednocześnie przesunąć.
Aby wyciągnąć zagłówek, należy
ustawić go w pozycji górnej, popchnąć
występ i pociągnąć zagłówek do
przodu i do góry.
Aby ponownie umieścić w swoim
miejscu, włożyć prowadnice zagłówka
do otworów kontrolując łuk oparcia.

Nigdy nie jeździ
ć ze
zdemontowanymi zagłówkami;
muszą one być na swoim miejscu
i prawidłowo uregulowane.
Montaż środkowego fotela
Sprawdzić czy nic nie zapycha
prowadnic i nie uniemożliwia
prawidłowego zablokowania
nóżek fotela.

1.
Wsunąć maksymalnie przednie
nóżki na prowadnicę. Przytrzymać
pasek, w celu lepszego ustawienia
fotela.

2.
Odchylić złożony fotel do tyłu. Tylne
nóżki zablokują się.

3.
Wyprostować oparcie fotela i
przesunąć fotel.


Obracanie tylnego fotela
Tylne fotele mogą być ustawione w
położeniu "na przeciw siebie".
Postępować według wskazówek
opisanych dla demontażu
, a następnie
obrócić siedzenie i postępować zgodnie
ze wskazówkami montażu
fotela. Manewr obracania fotela należy
wykonywać podczas postoju.
Jazda pasażera tyłem do kierunku
jazdy jest zabroniona.
W czasie jazdy, zabrania się
ustawienie tylnego fotela, w 2 rzędzie,
w położeniu "portfel", gdy pasażer
zajmuje fotel w 3 rzędzie.
