Peugeot Bipper 2014 Kullanım Kılavuzu (in Turkish)

149
7
HIZLI YARDIM

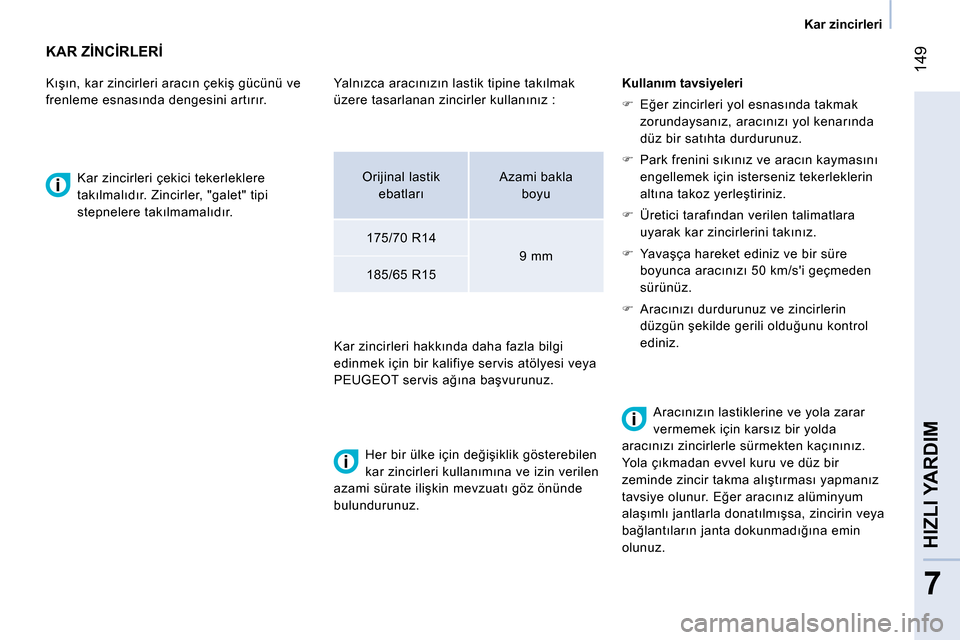

Kar zincirleri







KAR ZİNCİRLERİ


Kışın, kar zincirleri aracın çekiş gücünü ve
frenleme esnasında dengesini artırır.


Kar zincirleri çekici tekerleklere
takılmalıdır. Zincirler, "galet" tipi
stepnelere takılmamalıdır.

Her bir ülke için değişiklik gösterebilen
kar zincirleri kullanımına ve izin verilen
azami sürate ilişkin mevzuatı göz önünde
bulundurunuz.
Kullanım tavsiyeleri



Eğer zincirleri yol esnasında takmak
zorundaysanız, aracınızı yol kenarında
düz bir satıhta durdurunuz.


Park frenini sıkınız ve aracın kaymasını
engellemek için isterseniz tekerleklerin
altına takoz yerleştiriniz.


Üretici tarafından verilen talimatlara
uyarak kar zincirlerini takınız.


Yavaşça hareket ediniz ve bir süre
boyunca aracınızı 50 km/s'i geçmeden
sürünüz.


Aracınızı durdurunuz ve zincirlerin
düzgün şekilde gerili olduğunu kontrol
ediniz.


Aracınızın lastiklerine ve yola zarar
vermemek için karsız bir yolda
aracınızı zincirlerle sürmekten kaçınınız.
Yola çıkmadan evvel kuru ve düz bir
zeminde zincir takma alıştırması yapmanız
tavsiye olunur. Eğer aracınız alüminyum
alaşımlı jantlarla donatılmışsa, zincirin veya
bağlantıların janta dokunmadığına emin
olunuz.


Yalnızca aracınızın lastik tipine takılmak
üzere tasarlanan zincirler kullanınız :
Kar zincirleri hakkında daha fazla bilgi
edinmek için bir kalifiye servis atölyesi veya
PEUGEOT servis ağına başvurunuz.

Orijinal lastik
ebatları
Azami bakla
boyu

175/70 R14

9 mm

185/65 R15

150

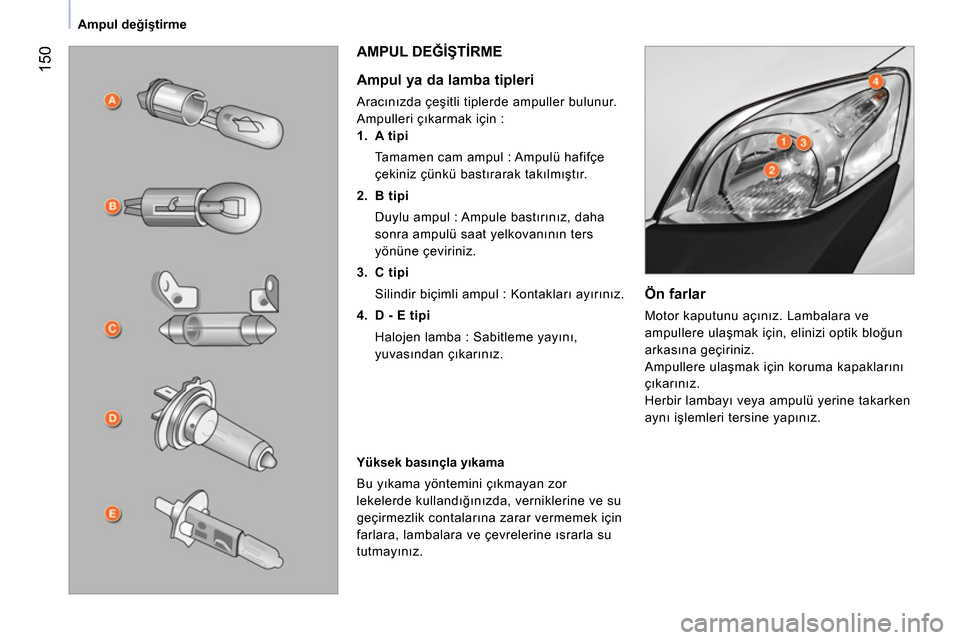

Ampul değiştirme



Ön farlar

Motor kaputunu açınız. Lambalara ve
ampullere ulaşmak için, elinizi optik bloğun
arkasına geçiriniz.
Ampullere ulaşmak için koruma kapaklarını
çıkarınız.
Herbir lambayı veya ampulü yerine takarken
aynı işlemleri tersine yapınız.

AMPUL DEĞİŞTİRME


Ampul ya da lamba tipleri

Aracınızda çeşitli tiplerde ampuller bulunur.
Ampulleri çıkarmak için :


1.
A tipi
Tamamen cam ampul : Ampulü hafifçe
çekiniz çünkü bastırarak takılmıştır.

2.
B tipi
Duylu ampul : Ampule bastırınız, daha
sonra ampulü saat yelkovanının ters
yönüne çeviriniz.

3.
C tipi
Silindir biçimli ampul : Kontakları ayırınız.

4.
D - E tipi
Halojen lamba : Sabitleme yayını,
yuvasından çıkarınız.

Yüksek basınçla yıkama
Bu yıkama yöntemini çıkmayan zor
lekelerde kullandı
ğınızda, verniklerine ve su
geçirmezlik contalarına zarar vermemek için
farlara, lambalara ve çevrelerine ısrarla su
tutmayınız.

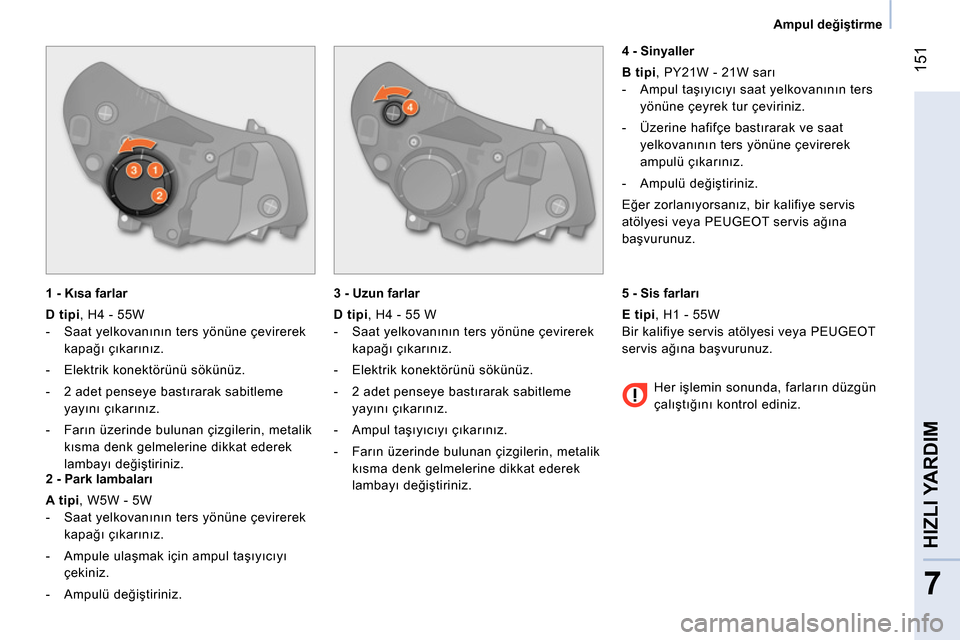

151
7
HIZLI YARDIM



Ampul değiştirme


1 - Kısa farlar

D tipi
, H4 - 55W


- Saat yelkovanının ters yönüne çevirerek
kapağı çıkarınız.

- Elektrik konektörünü sökünüz.

- 2 adet penseye bastırarak sabitleme
yayını çıkarınız.

- Farın üzerinde bulunan çizgilerin, metalik
kısma denk gelmelerine dikkat ederek
lambayı değiştiriniz.


2 - Park lambaları

A tipi
, W5W - 5W


- Saat yelkovanının ters yönüne çevirerek
kapağı çıkarınız.

- Ampule ulaşmak için ampul taşıyıcıy
ı
çekiniz.

- Ampulü değiştiriniz.

3 - Uzun farlar

D tipi
, H4 - 55 W


- Saat yelkovanının ters yönüne çevirerek
kapağı çıkarınız.

- Elektrik konektörünü sökünüz.

- 2 adet penseye bastırarak sabitleme
yayını çıkarınız.

- Ampul taşıyıcıyı çıkarınız.

- Farın üzerinde bulunan çizgilerin, metalik
kısma denk gelmelerine dikkat ederek
lambayı değiştiriniz.

4 - Sinyaller

B tipi
, PY21W - 21W sarı


- Ampul taşıyıc
ıyı saat yelkovanının ters
yönüne çeyrek tur çeviriniz.

- Üzerine hafifçe bastırarak ve saat
yelkovanının ters yönüne çevirerek
ampulü çıkarınız.

- Ampulü değiştiriniz.
Eğer zorlanıyorsanız, bir kalifiye servis
atölyesi veya PEUGEOT servis ağına
başvurunuz.

Her işlemin sonunda, farların düzgün
çalıştığını kontrol ediniz.

5 - Sis farları

E tipi
, H1 - 55W
Bir kalifiye servis atölyesi veya PEUGEOT
servis ağına başvurunuz.

152

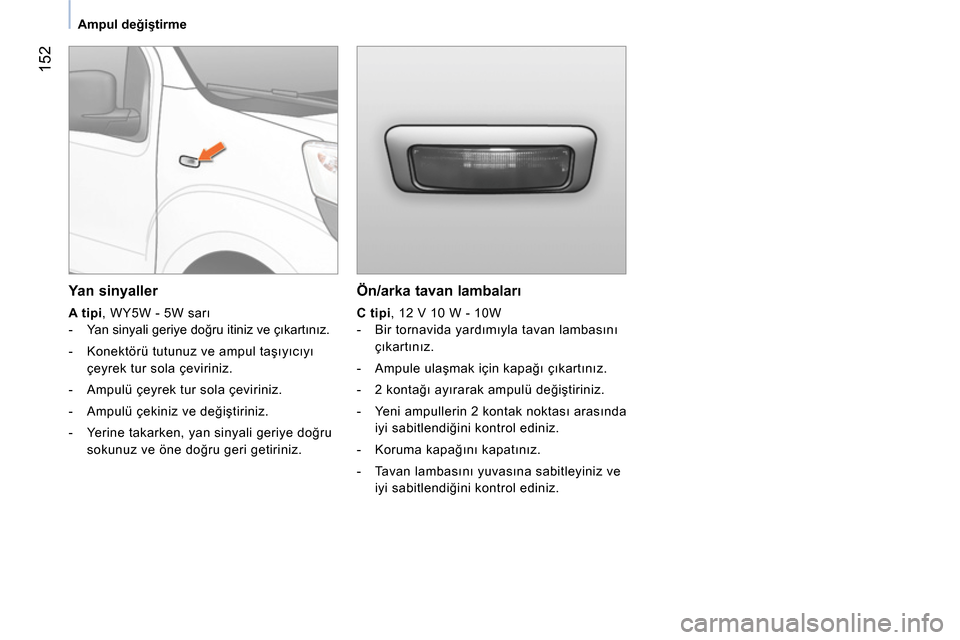

Ampul değiştirme



Ön/arka tavan lambaları


C tipi
, 12 V 10 W - 10W


- Bir tornavida yardımıyla tavan lambasını
çıkartınız.

- Ampule ulaşmak için kapağı çıkartınız.

- 2 kontağı ayırarak ampulü değiştiriniz.

- Yeni ampullerin 2 kontak noktası arasında
iyi sabitlendiğini kontrol ediniz.

- Koruma kapağını kapatınız.

- Tavan lambasını yuvasına sabitleyiniz ve
iyi sabitlendiğini kontrol ediniz.



Yan sinyaller


A tipi
, WY5W - 5W sarı


- Yan sinyali geriye doğru itiniz ve çıkartınız.

- Konektörü tutunuz ve ampul taşıyıcıyı
çeyrek tur sola çeviriniz.

- Ampulü çeyrek tur sola çeviriniz.

- Ampulü çekiniz ve değiştiriniz.

- Yerine takarken, yan sinyali geriye doğru
sokunuz ve öne doğru geri getiriniz.

153
7
HIZLI YARDIM

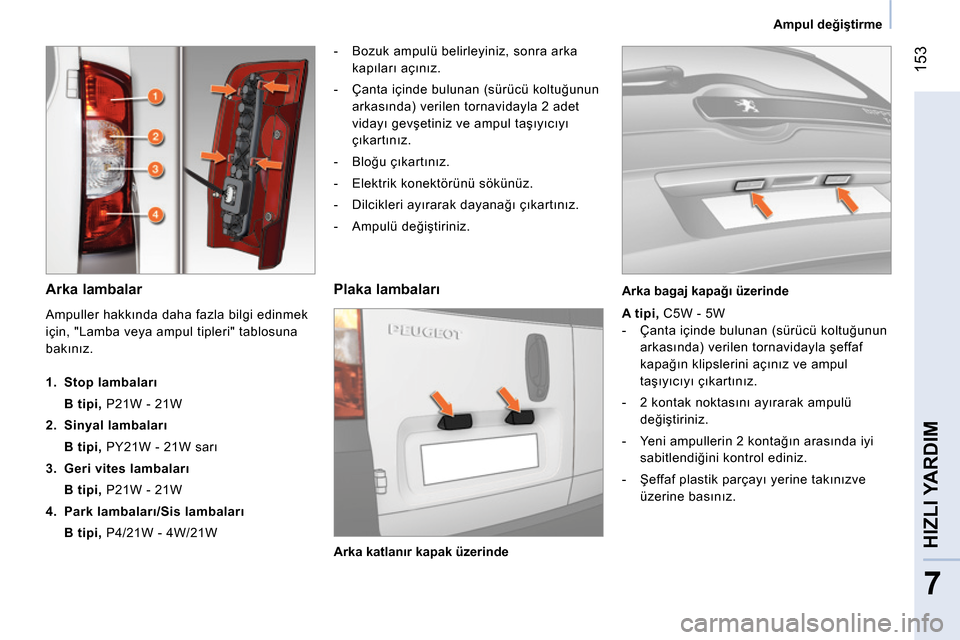

Ampul değiştirme



Arka lambalar



- Bozuk ampulü belirleyiniz, sonra arka
kapıları açınız.

- Çanta içinde bulunan (sürücü koltuğunun
arkasında) verilen tornavidayla 2 adet
vidayı gevşetiniz ve ampul taşıyıcıyı
çıkartınız.

- Bloğu çıkartınız.

- Elektrik konektörünü sökünüz.

- Dilcikleri ayırarak dayanağı çıkartınız.

- Ampulü değiştiriniz.


Plaka lambaları


A tipi, C5W - 5W


- Çanta içinde bulunan (sürücü koltuğunun
arkasında) verilen tornavidayla şeffaf
kapağın klipslerini açınız ve ampul
taşıyıcıyı çıkartınız.

- 2 kontak noktasını ayırarak ampulü
değiştiriniz.

- Yeni ampullerin 2 kontağın arasında iyi
sabitlendiğini kontrol ediniz.

- Şeffaf plastik parçayı yerine takınızve
üzerine basınız.
Ampuller hakkında daha fazla bilgi edinmek
için, "Lamba veya ampul tipleri" tablosuna
bakınız.






1. Stop lambaları
B tipi, P21W - 21W

2. Sinyal lambalar
ı
B tipi, PY21W - 21W sarı

3. Geri vites lambaları
B tipi, P21W - 21W

4. Park lambaları/Sis lambaları
B tipi, P4/21W - 4W/21W

Arka katlanır kapak üzerinde
Arka bagaj kapağı üzerinde

154

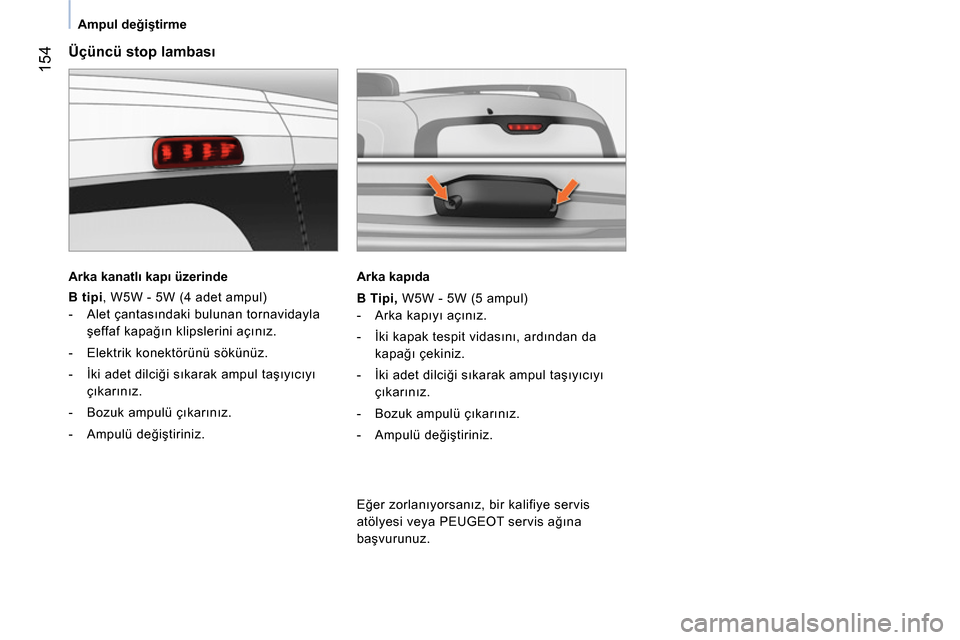

Ampul değiştirme



Üçüncü stop lambası


Arka kanatlı kapı üzerinde


B tipi
, W5W - 5W (4 adet ampul)


- Alet çantasındaki bulunan tornavidayla
şeffaf kapağın klipslerini açınız.

- Elektrik konektörünü sökünüz.

- İki adet dilciği sıkarak ampul taşıyıcıyı
çıkarınız.

- Bozuk ampulü çıkarınız.

- Ampulü değiştiriniz.

Arka kapıda

B Tipi,
W5W - 5W (5 ampul)


- Arka kapıyı açınız.

- İki kapak tespit vidasını, ardından da
kapağı çekiniz.


- İki adet dilciği sıkarak ampul taşıyıcıyı
çıkarınız.

- Bozuk ampulü çıkarınız.

- Ampulü değiştiriniz.


Eğer zorlanıyorsanız, bir kalifiye servis
atölyesi veya PEUGEOT servis ağına
başvurunuz.

155
7
HIZLI YARDIM

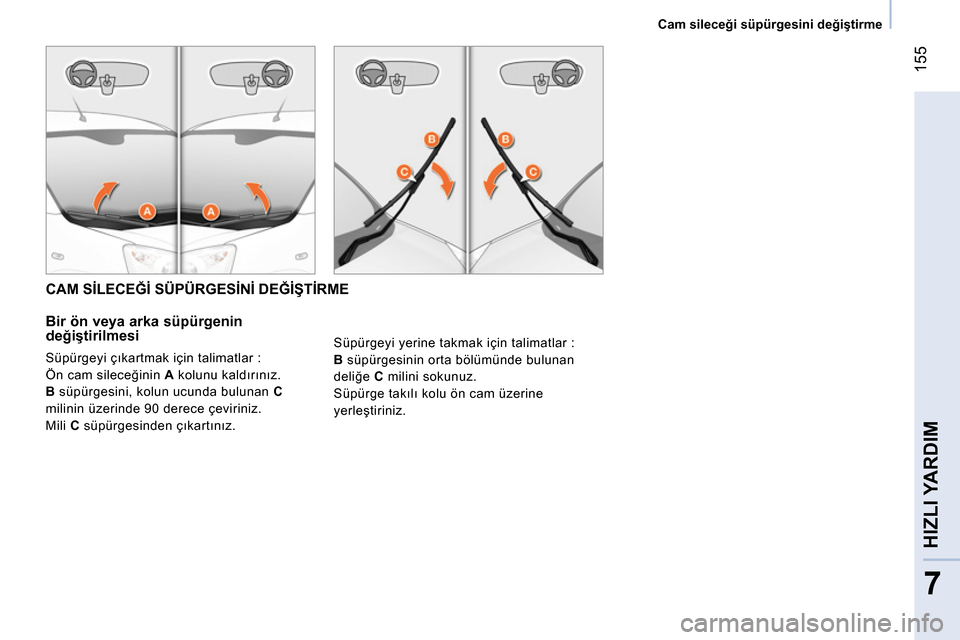

Cam sileceği süpürgesini değiştirme




CAM SİLECEĞİ SÜPÜRGESİNİ DEĞİŞTİRME

Bir ön veya arka süpürgenin
değiştirilmesi

Süpürgeyi çıkartmak için talimatlar :
Ön cam sileceğinin A kolunu kaldırınız.

B süpürgesini, kolun ucunda bulunan C
milinin üzerinde 90 derece çeviriniz.
Mili C süpürgesinden çıkartınız. Süpürgeyi yerine takmak için talimatlar :

B süpürgesinin orta bölümünde bulunan
deliğe C milini sokunuz.
Süpürge takılı kolu ön cam üzerine
yerleştiriniz.

156

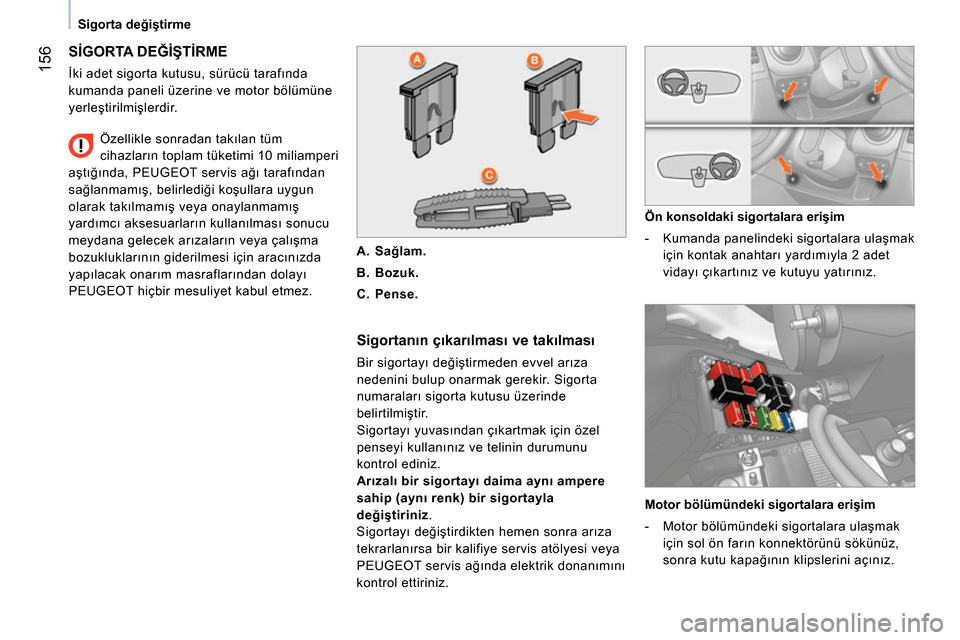

Sigorta değiştirme


SİGORTA DEĞİŞTİRME

İki adet sigorta kutusu, sürücü tarafında
kumanda paneli üzerine ve motor bölümüne
yerleştirilmişlerdir.


Sigortanın çıkarılması ve takılması

Bir sigortayı değiştirmeden evvel arıza
nedenini bulup onarmak gerekir. Sigorta
numaraları sigorta kutusu üzerinde
belirtilmiştir.
Sigortayı yuvasından çıkartmak için özel
penseyi kullanınız ve telinin durumunu
kontrol ediniz.

Arızalı bir sigortayı daima aynı ampere
sahip (aynı renk) bir sigortayla
değiştiriniz
.
Sigortayı değiştirdikten hemen sonra arıza
tekrarlanırsa bir kalifiye servis atölyesi veya
PEUGEOT servis ağında elektrik donanımını
kontrol ettiriniz.
Ön konsoldaki sigortalara erişim


- Kumanda panelindeki sigortalara ulaşmak
için kontak anahtarı yardımıyla 2 adet
vidayı çıkartınız ve kutuyu yatırını
z.
Özellikle sonradan takılan tüm
cihazların toplam tüketimi 10 miliamperi
aştığında, PEUGEOT servis ağı tarafından
sağlanmamış, belirlediği koşullara uygun
olarak takılmamış veya onaylanmamış
yardımcı aksesuarların kullanılması sonucu
meydana gelecek arızaların veya çalışma
bozukluklarının giderilmesi için aracınızda
yapılacak onarım masraflarından dolayı
PEUGEOT hiçbir mesuliyet kabul etmez.

A.
Sağlam

.

B.
Bozuk.

C.
Pense.


Motor bölümündeki sigortalara erişim


- Motor bölümündeki sigortalara ulaşmak
için sol ön farın konnektörünü sökünüz,
sonra kutu kapağının klipslerini açınız.

157
7
HIZLI YARDIM



Sigorta değiştirme



Kumanda panelinin sürücü tarafındaki
sigorta tabloları


İşaret


Amper


İşlevler


F12
7,5 A Sağ kısa far beslemesi.

F13
7,5 A Sol kısa far beslemesi - far düzeltici.

F31
5 A Motor beyni beslemesi anahtarı.

F32
7,5 A Ön farlar - ön tavan lambası - arka tavan lambası.

F36
10 A Oto radyo - cep telefon ön donanımı - klima cephesi -
EOBD diyagnostik prizi.

F37
5 A Stop lambası - gösterge tablosu.

F38
20 A Kapıların kilitlenmesi.

F43
15 A Cam sileceği pompası.

F47
20 A Sürücü tarafı elektrikli cam motorunun beslemesi.

F48
20 A Yolcu taraf
ı elektrikli cam motorunun beslemesi.

F49
5 A Park yardımı beyni - arka aydınlatma anahtarı - elektrikli dış
dikiz aynaları - hacimsel alarm beyni.

F50
7,5 A Airbag beyni.

F51
7,5 A Fren pedalı anahtarı - debriyaj pedalı anahtarı - elektrikli dış
dikiz aynalarının kumandası - Bluetooth sisteminin santrali.

F53
5 A Gösterge tablosu - arka sis lambaları

158

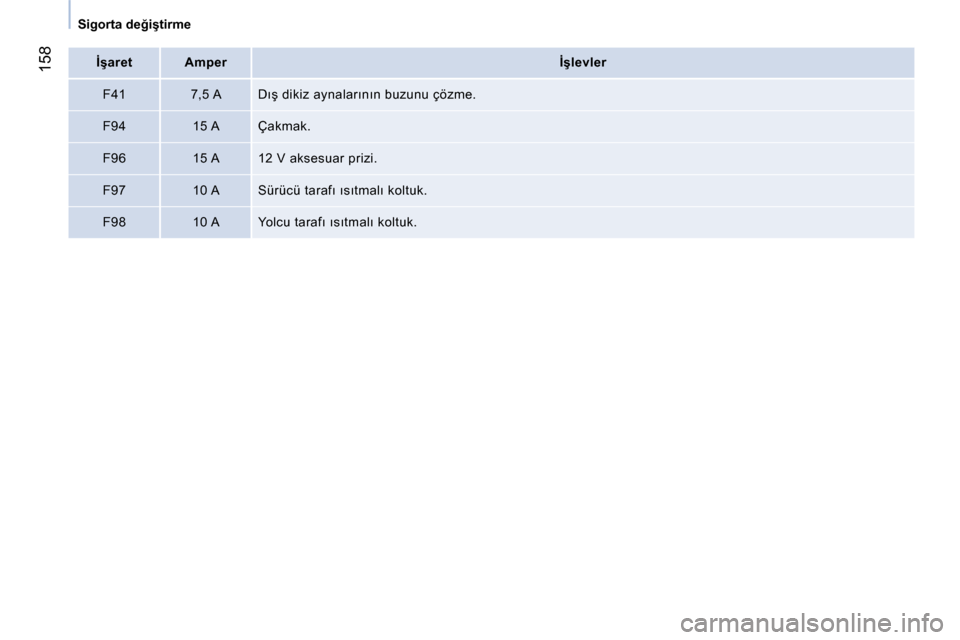

Sigorta değiştirme



İşaret


Amper


İşlevler


F41
7,5 A Dış dikiz aynalarının buzunu çözme.

F94
15 A Çakmak.

F96
15 A 12 V aksesuar prizi.

F97
10 A Sürücü tarafı ısıtmalı koltuk.

F98
10 A Yolcu tarafı ısıtmalı koltuk.
