Peugeot Bipper 2015 Vodič za korisnike (in Croatian)

159
Bipper_hr_Chap09_aide-rapide_ed02-2014

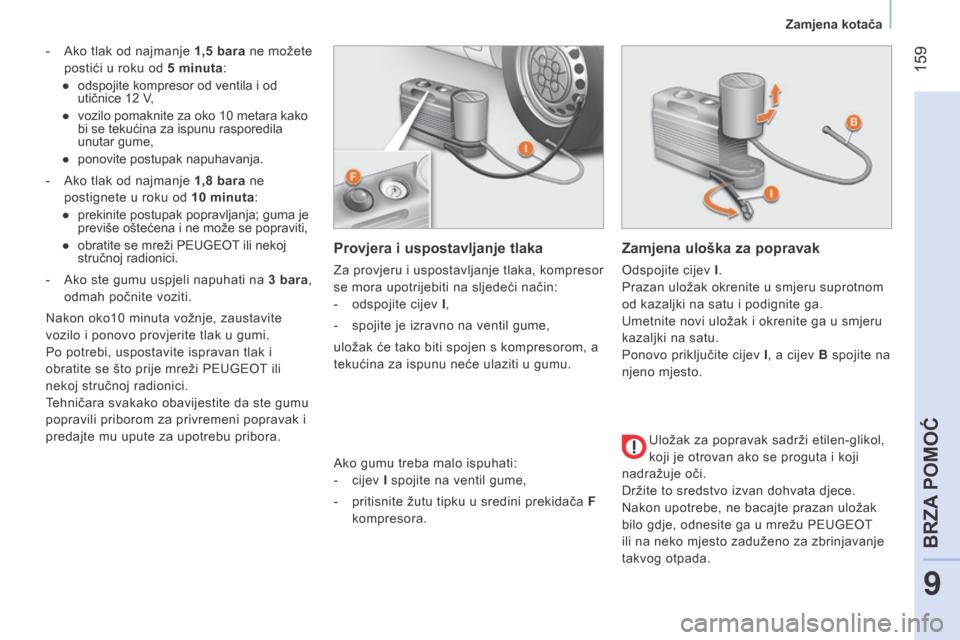

- Ako tlak od najmanje 1,5 bara ne možete
postići u roku od 5 minuta:
●

odspojite kompresor od ventila i o
d
utičnice 12
V,
●

vozilo pomaknit
e za oko 10 metara kako
bi se tekućina za ispunu rasporedila
unutar gume,
●

ponovite postupak napuhavanja.
-


Ako tlak od najmanje
1,8 bara ne
postignete u roku od 10
minuta:
●

prekini
te postupak popravljanja; guma je
previše oštećena i ne može se popraviti,
●

obratite se mreži PEUGEOT
ili nekoj
stručnoj radionici.
-

Ako ste gumu uspjeli napuhati na
3 bara,
odmah počnite voziti.
Nakon oko10
minuta vožnje, zaustavite
vozilo i ponovo provjerite tlak u gumi.
Po potrebi, uspostavite ispravan tlak i
obratite se što prije mreži PEUGEOT ili
nekoj stručnoj radionici.
Tehničara svakako obavijestite da ste gumu
popravili priborom za privremeni popravak i
predajte mu upute za upotrebu pribora.
Provjera i uspostavljanje tlaka
Za provjeru i uspostavljanje tlaka, kompresor
se mora upotrijebiti na sljedeći način:
-

odspojite cijev
I,
-

spojite je izravno na ventil gume,
uložak će tako biti spojen s kompresorom, a


tekućina za ispunu neće ulaziti u gumu.
Zamjena uloška za popravak
Odspojite cijev I .
Prazan uložak okrenite u smjeru suprotnom
od kazaljki na satu i podignite ga.
Umetnite novi uložak i okrenite ga u smjeru
kazaljki na satu.
Ponovo priključite cijev I , a cijev B spojite na
njeno mjesto.
Uložak za popravak sadrži etilen-glikol,
koji je otrovan ako se proguta i koji
nadražuje oči.
Držite to sredstvo izvan dohvata djece.
Nakon upotrebe, ne bacajte prazan uložak
bilo gdje, odnesite ga u mrežu PEUGEOT
ili na neko mjesto zaduženo za zbrinjavanje
takvog otpada.
Ako gumu treba malo ispuhati:
-

cijev

I spojite na ventil gume,
-

pritisnite žutu tipku u sredini prekidača

F
kompresora.
9
BRZA POMOĆ
Zamjena kotača

160
Bipper_hr_Chap09_aide-rapide_ed02-2014

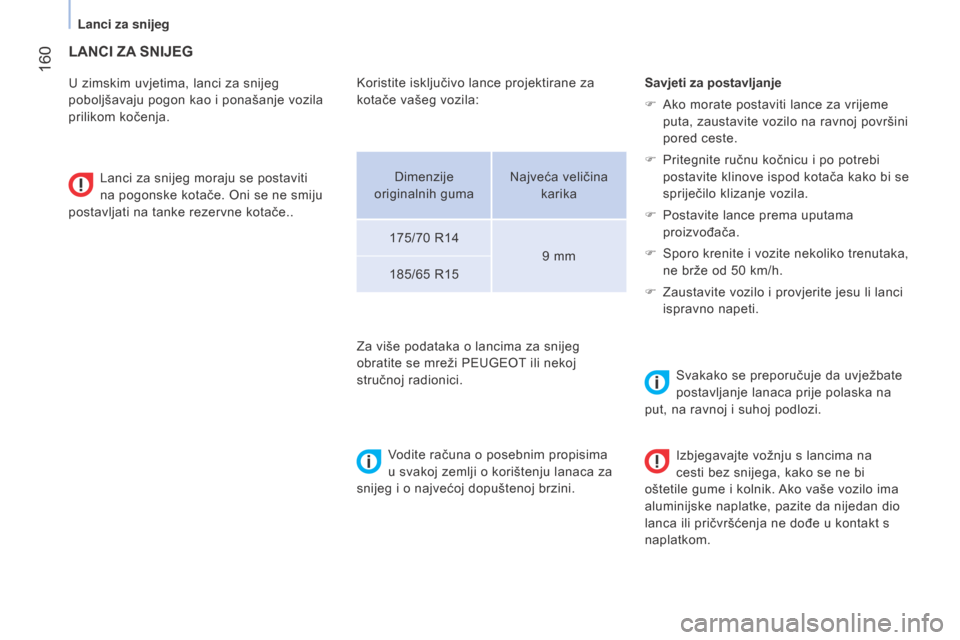

LANCI ZA SNIJEG
U zimskim uvjetima, lanci za snijeg
poboljšavaju pogon kao i ponašanje vozila
prilikom kočenja.
Lanci za snijeg moraju se postaviti
na pogonske kotače. Oni se ne smiju
postavljati na tanke rezervne kotače..
Vodite računa o posebnim propisima
u svakoj zemlji o korištenju lanaca za
snijeg i o najvećoj dopuštenoj brzini. Savjeti za postavljanje
F
Ako morate postaviti lance za vrijeme


puta, zaustavite vozilo na ravnoj površini
pored ceste.
F
Pritegnite ručnu kočnicu i po potrebi


postavite klinove ispod kotača kako bi se
spriječilo klizanje vozila.
F
Postavite lance prema uputama


proizvođača.
F
Sporo krenite i vozite nekoliko trenutaka,


ne brže od 50
km/h.
F
Zaustavite vozilo i provjerite jesu li lanci


ispravno napeti.
Svakako se preporučuje da uvježbate
postavljanje lanaca prije polaska na
put, na ravnoj i suhoj podlozi.
Koristite isključivo lance projektirane za
kotače vašeg vozila:
Za više podataka o lancima za snijeg
obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
Dimenzije
originalnih guma Najveća veličina
karika
175/70
R149
mm
185/65
R15Izbjegavajte vožnju s lancima na
cesti bez snijega, kako se ne bi
oštetile gume i kolnik. Ako vaše vozilo ima
aluminijske naplatke, pazite da nijedan dio
lanca ili pričvršćenja ne dođe u kontakt s
naplatkom.
Lanci za snijeg

161
Bipper_hr_Chap09_aide-rapide_ed02-2014
Prednja svjetla
Otvorite poklopac motora. Za pristup
žaruljama, provucite ruku iza optičkog
sklopa.
Skinite zaštitne poklopce kako biste mogli
dohvatiti žarulje.
Prilikom postavljanja, postupite obrnutim
redoslijedom.

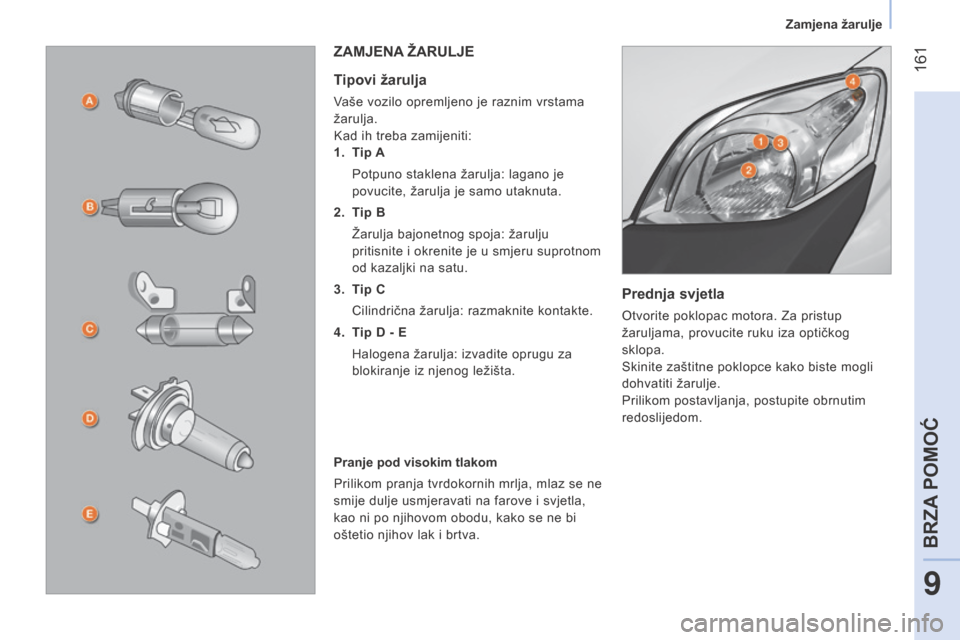

ZAMJENA ŽARULJE
Tipovi žarulja
Vaše vozilo opremljeno je raznim vrstama
žarulja.
Kad ih treba zamijeniti:
1.
T
ip A
Potpuno staklena žarulja: lagano je


povucite, žarulja je samo utaknuta.
2.

T
ip B
Žarulja bajonetnog spoja: žarulju


pritisnite i okrenite je u smjeru suprotnom
od kazaljki na satu.
3.

T
ip C
Cilindrična žarulja: razmaknite kontakte.
4.


T
ip D - E
Halogena žarulja: izvadite oprugu za


blokiranje iz njenog ležišta.
Pranje pod visokim tlakom
Prilikom pranja tvrdokornih mrlja, mlaz se ne
smije dulje usmjeravati na farove i svjetla,
kao ni po njihovom obodu, kako se ne bi
oštetio njihov lak i brtva.
9
BRZA POMOĆ
Zamjena žarulje

162
Bipper_hr_Chap09_aide-rapide_ed02-2014

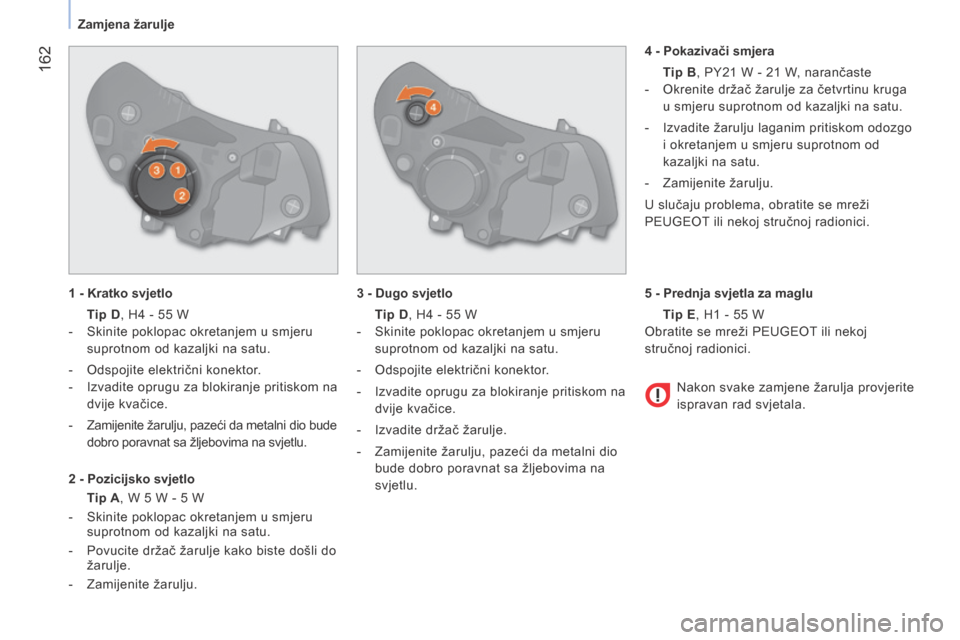

1 - Kratko svjetlo
T
ip D, H4 - 55 W
-

Skinite poklopac okretanjem u smjeru

suprotnom od kazaljki na satu.
-

Odspojite električni konektor
.
-

Izvadite oprugu za blokiranje pritiskom na

dvije kvačice.
-
Zamijenite žarulju, pazeći da metalni dio bude


dobro poravnat sa žljebovima na svjetlu.
2
- Pozicijsko svjetlo
T

ip A, W 5 W - 5 W
-

Skinite poklopac okretanjem u smjeru

suprotnom od kazaljki na satu.
-

Povucite držač žarulje kako biste došli do

žarulje.
-

Zamijenite žarulju. 3

- Dugo svjetlo
T

ip D, H4 - 55 W
-

Skinite poklopac okretanjem u smjeru

suprotnom od kazaljki na satu.
-

Odspojite električni konektor
.
-

Izvadite oprugu za blokiranje pritiskom na

dvije kvačice.
-

Izvadite držač žarulje.
-


Zamijenite žarulju, pazeći da metalni dio

bude dobro poravnat sa žljebovima na
svjetlu. 4
- Pokazivači smjera
T

ip B, PY21 W - 21 W, narančaste
-
Okrenite držač žarulje za četvrtinu kruga

u smjeru suprotnom od kazaljki na satu.
-
Izvadite žarulju laganim pritiskom odozgo

i okretanjem u smjeru suprotnom od
kazaljki na satu.
-
Zamijenite žarulju.
U slučaju problema, obratite se mreži

PEUGEOT ili nekoj stručnoj radionici.
Nakon svake zamjene žarulja provjerite
ispravan rad svjetala.
5
- Prednja svjetla za maglu
T

ip E, H1 - 55 W
Obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
Zamjena žarulje

163
Bipper_hr_Chap09_aide-rapide_ed02-2014

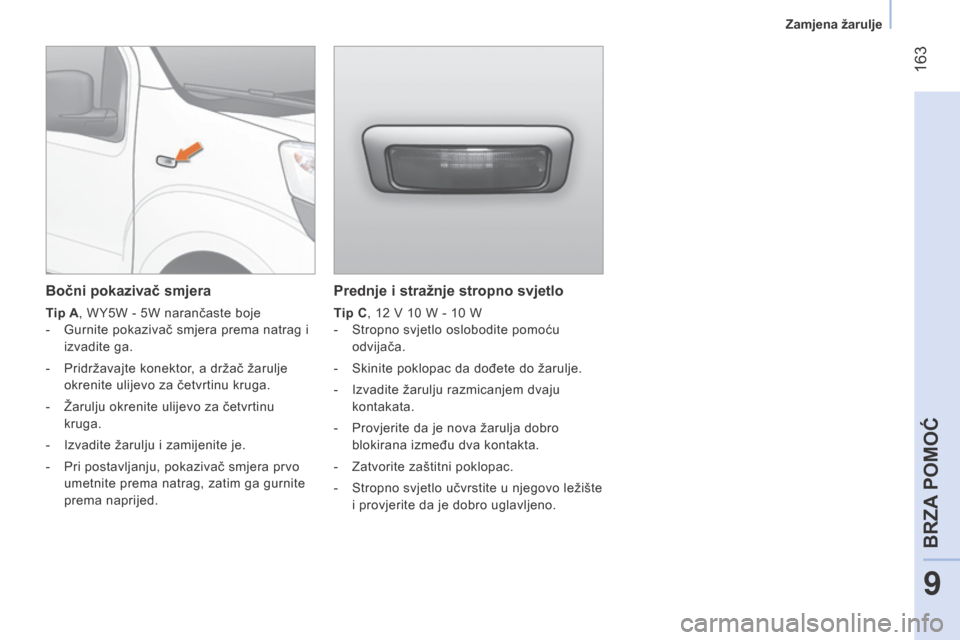

Prednje i stražnje stropno svjetlo
Tip C, 12 V 10 W - 10 W
-
Stropno svjetlo oslobodite pomoću

odvijača.
-

Skinite poklopac da dođete do žarulje.
-


Izvadite žarulju razmicanjem dvaju

kontakata.
-

Provjerite da je nova žarulja dobro

blokirana između dva kontakta.
-

Zatvorite zaštitni poklopac.
-


Stropno svjetlo učvrstite u njegovo ležište

i provjerite da je dobro uglavljeno.
Bočni pokazivač smjera
Tip A, WY5W - 5W narančaste boje
-
Gurnite pokazivač smjera prema natrag i

izvadite ga.
-

Pridržavajte konektor
, a držač žarulje
okrenite ulijevo za četvrtinu kruga.
-

Žarulju okrenite ulijevo za četvrtinu

kruga.
-

Izvadite žarulju i zamijenite je.
-


Pri postavljanju, pokazivač smjera prvo

umetnite prema natrag, zatim ga gurnite
prema naprijed.
9
BRZA POMOĆ
Zamjena žarulje

164
Bipper_hr_Chap09_aide-rapide_ed02-2014

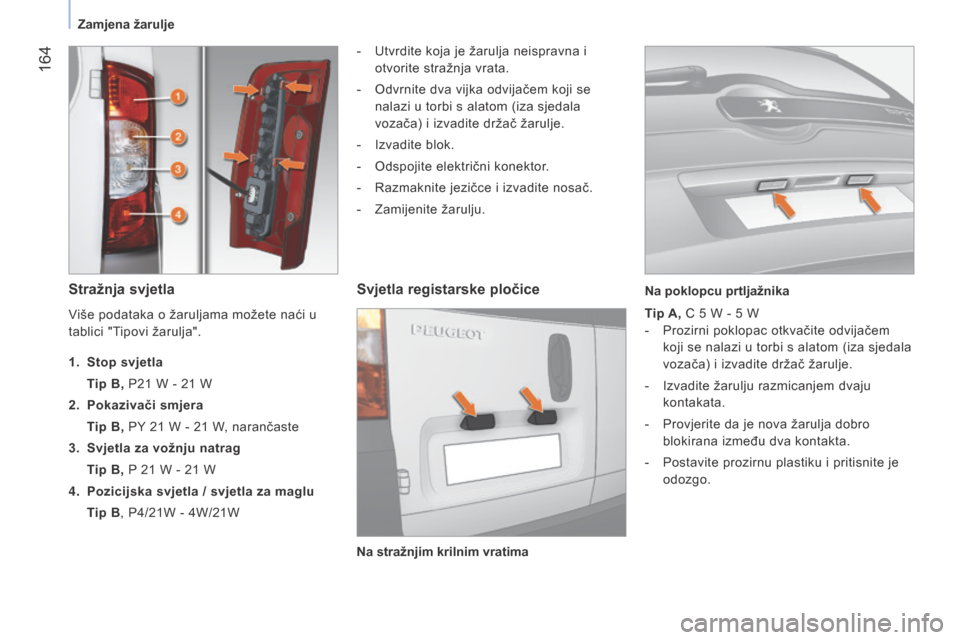

Stražnja svjetla
- Utvrdite koja je žarulja neispravna i
otvorite stražnja vrata.
-

Odvrnite dva vijka odvijačem koji se

nalazi u torbi s alatom (iza sjedala
vozača) i izvadite držač žarulje.
-

Izvadite blok.
-


Odspojite električni konektor
.
-

Razmaknite jezičce i izvadite nosač.
-


Zamijenite žarulju.
Svjetla registarske pločice
Tip A, C 5 W - 5 W
-
Prozirni poklopac otkvačite odvijačem

koji se nalazi u torbi s alatom (iza sjedala
vozača) i izvadite držač žarulje.
-

Izvadite žarulju razmicanjem dvaju

kontakata.
-

Provjerite da je nova žarulja dobro

blokirana između dva kontakta.
-

Postavite prozirnu plastiku i pritisnite je

odozgo.
Više podataka o žaruljama možete naći u
tablici "Tipovi žarulja".
1.

Stop svjetla
T

ip B, P21

W - 21

W
2.

Pokazivači smjera
T

ip B, PY


21

W - 21

W, narančaste
3.

Svjetla za vožnju natrag
T

ip B, P


21

W - 21

W
4.

Pozicijska svjetla

/ svjetla za maglu
T

ip B, P4/21W - 4W/21W Na stražnjim krilnim vratima Na poklopcu prtljažnika
Zamjena žarulje

165
Bipper_hr_Chap09_aide-rapide_ed02-2014

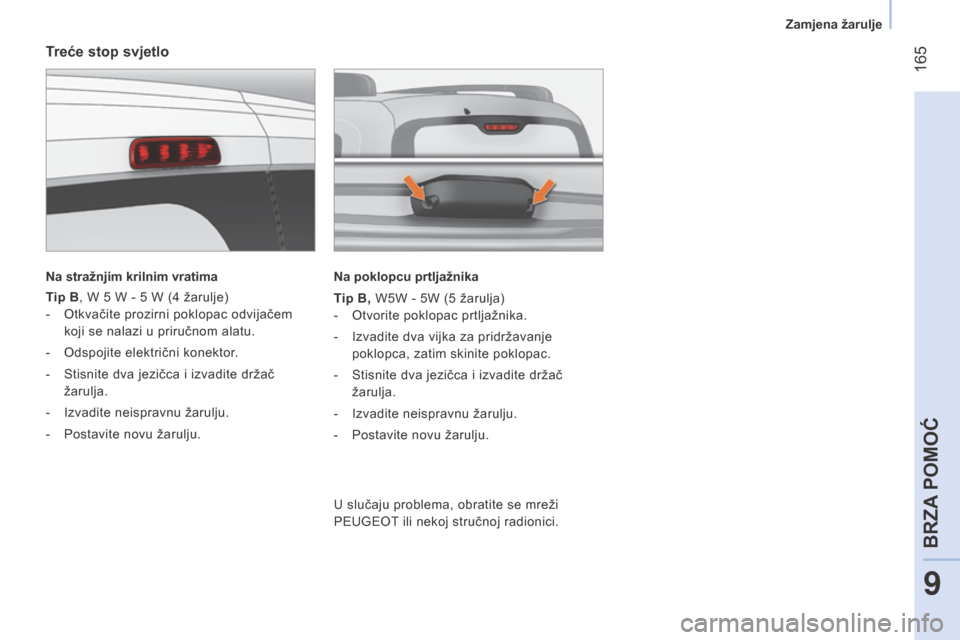

Treće stop svjetlo
Na stražnjim krilnim vratima
Tip B, W 5 W - 5 W (4 žarulje)
-

Otkvačite prozirni poklopac odvijačem

koji se nalazi u priručnom alatu.
-

Odspojite električni konektor
.
-

Stisnite dva jezičca i izvadite držač

žarulja.
-

Izvadite neispravnu žarulju.
-


Postavite novu žarulju. Na poklopcu prtljažnika
T

ip B, W5W - 5W (5 žarulja)
-

Otvorite poklopac prtljažnika.
-


Izvadite dva vijka za pridržavanje

poklopca, zatim skinite poklopac.
-

Stisnite dva jezičca i izvadite držač

žarulja.
-

Izvadite neispravnu žarulju.
-


Postavite novu žarulju.
U slučaju problema, obratite se mreži


PEUGEOT ili nekoj stručnoj radionici.
9
BRZA POMOĆ
Zamjena žarulje

166
Bipper_hr_Chap09_aide-rapide_ed02-2014

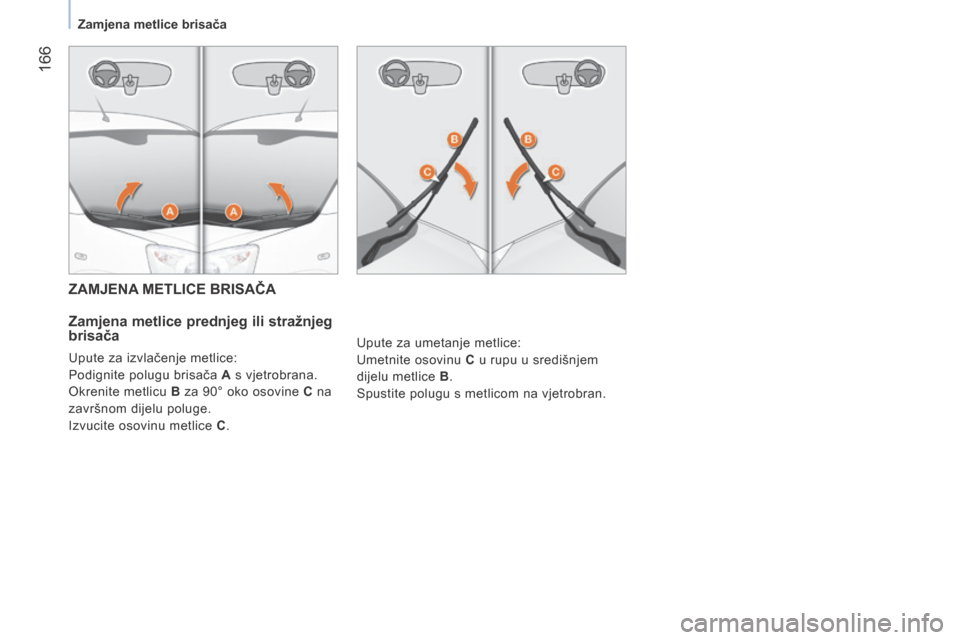

ZAMJENA METLICE BRISAČA
Zamjena metlice prednjeg ili stražnjeg
brisača
Upute za izvlačenje metlice:
Podignite polugu brisača A s vjetrobrana.
Okrenite metlicu B za 90° oko osovine C na
završnom dijelu poluge.
Izvucite osovinu metlice C .Upute za umetanje metlice:
Umetnite osovinu C
u rupu u središnjem
dijelu metlice B .
Spustite polugu s metlicom na vjetrobran.
Zamjena metlice brisača

167
Bipper_hr_Chap09_aide-rapide_ed02-2014

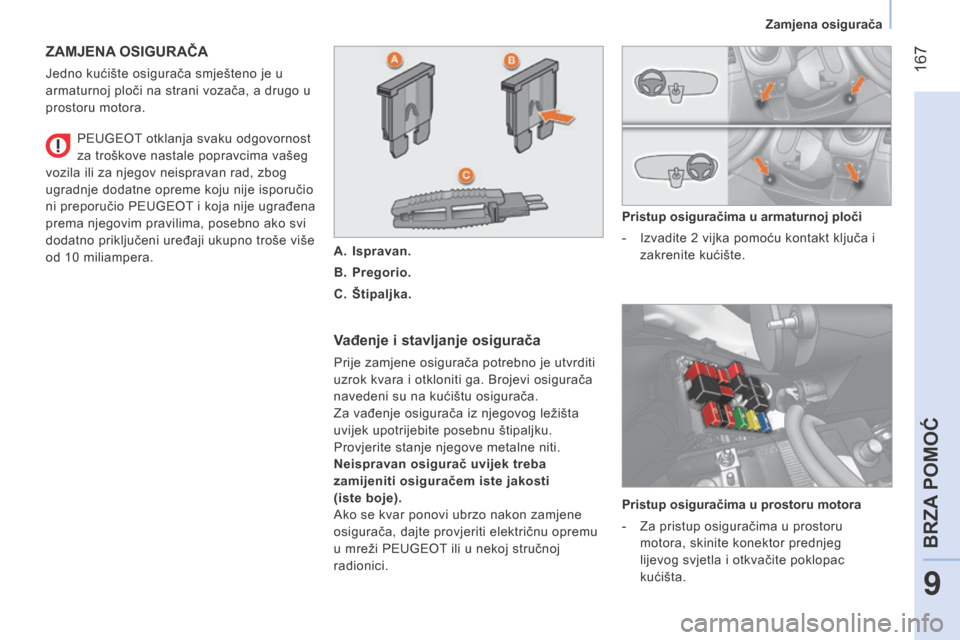

ZAMJENA OSIGURAČA
Jedno kućište osigurača smješteno je u
armaturnoj ploči na strani vozača, a drugo u
prostoru motora.
Vađenje i stavljanje osigurača
Prije zamjene osigurača potrebno je utvrditi
uzrok kvara i otkloniti ga. Brojevi osigurača
navedeni su na kućištu osigurača.
Za vađenje osigurača iz njegovog ležišta
uvijek upotrijebite posebnu štipaljku.
Provjerite stanje njegove metalne niti.
Neispravan osigurač uvijek treba
zamijeniti osiguračem iste jakosti
(iste boje).
Ako se kvar ponovi ubrzo nakon zamjene
osigurača, dajte provjeriti električnu opremu
u mreži PEUGEOT ili u nekoj stručnoj
radionici. Pristup osiguračima u armaturnoj ploči
-

Izvadite 2
vijka pomoću kontakt ključa i
zakrenite kućište.
PEUGEOT otklanja svaku odgovornost
za troškove nastale popravcima vašeg
vozila ili za njegov neispravan rad, zbog
ugradnje dodatne opreme koju nije isporučio
ni preporučio PEUGEOT i koja nije ugrađena
prema njegovim pravilima, posebno ako svi
dodatno priključeni uređaji ukupno troše više
od 10

miliampera.
A.
Ispravan.
B.

Pregorio.
C.

Štipaljka.
Pristup osiguračima u prostoru motora
-

Za pristup osiguračima u prostoru

motora, skinite konektor prednjeg
lijevog svjetla i otkvačite poklopac
kućišta.
9
BRZA POMOĆ
Zamjena osigurača

168
Bipper_hr_Chap09_aide-rapide_ed02-2014

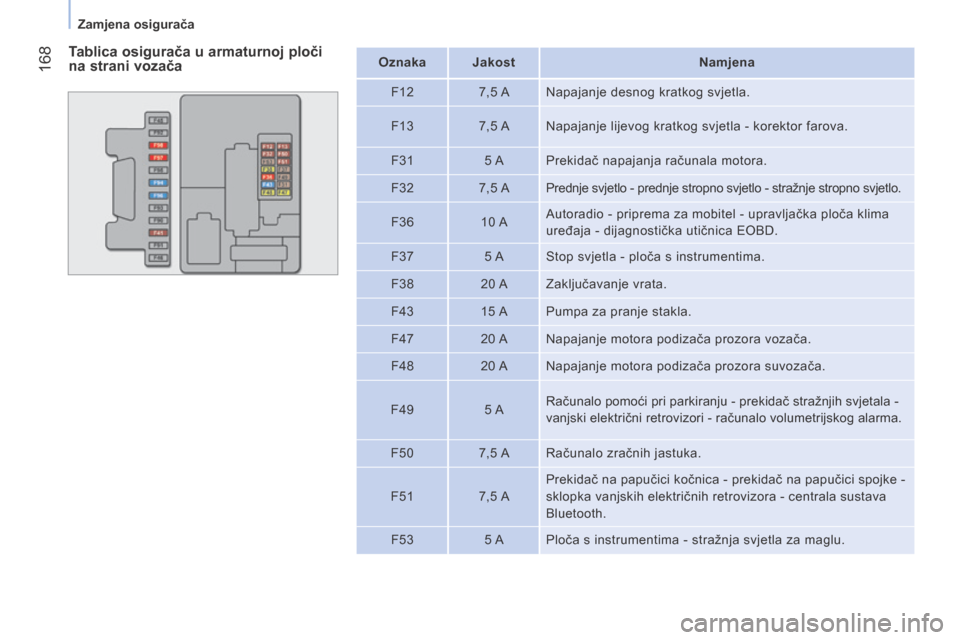

Tablica osigurača u armaturnoj ploči
na strani vozačaOznaka JakostNamjena
F12 7,5

A Napajanje desnog kratkog svjetla.
F13 7,5


A Napajanje lijevog kratkog svjetla - korektor farova.
F31 5


APrekidač napajanja računala motora.
F32 7,5

APrednje svjetlo - prednje stropno svjetlo - stražnje stropno sv

jetlo.
F36 10

AAutoradio - priprema za mobitel - upravljačka ploča klima


uređaja - dijagnostička utičnica EOBD.
F37 5


AStop svjetla - ploča s instrumentima.
F38 20

A Zaključavanje vrata.
F43 15


A Pumpa za pranje stakla.
F47 20


A Napajanje motora podizača prozora vozača.
F48 20


A Napajanje motora podizača prozora suvozača.
F49 5


ARačunalo pomoći pri parkiranju - prekidač stražnjih svjetala -
vanjski električni retrovizori - računalo volumetrijskog alarma.
F50 7,5

A Računalo zračnih jastuka.
F51 7,5


APrekidač na papučici kočnica - prekidač na papučici spojke -


sklopka vanjskih električnih retrovizora - centrala sustava
Bluetooth.
F53 5


APloča s instrumentima - stražnja svjetla za maglu.
Zamjena osigurača
