Peugeot Boxer 2002.5 Betriebsanleitung (in German)

16-09-2002

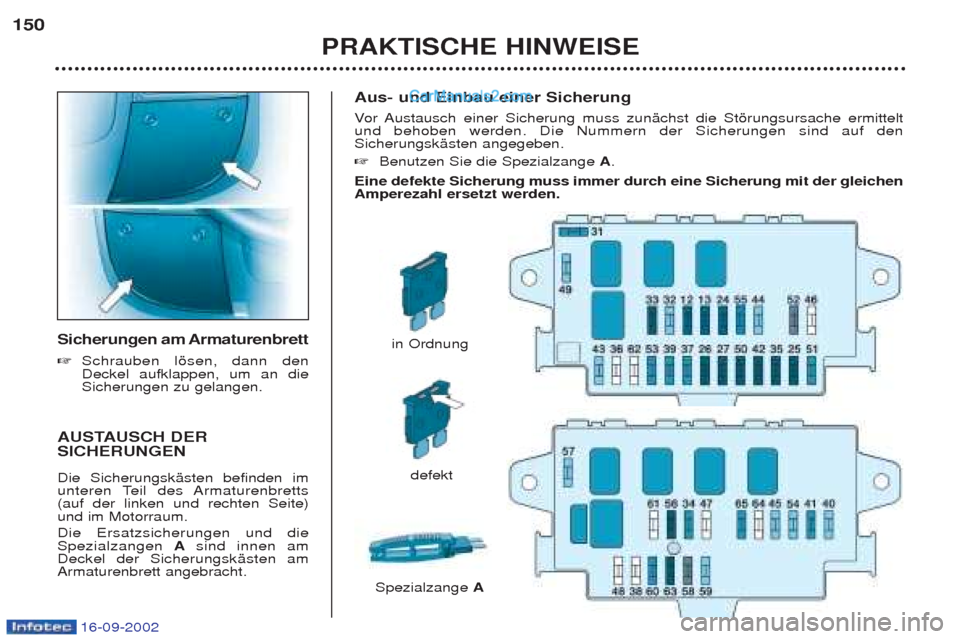

Aus- und Einbau einer Sicherung Vor Austausch einer Sicherung muss zunŠchst die Stšrungsursache ermittelt
und behoben werden. Die Nummern der Sicherungen sind auf den SicherungskŠsten angegeben. ☞ Benutzen Sie die Spezialzange A.
Eine defekte Sicherung muss immer durch eine Sicherung mit der gleichen Amperezahl ersetzt werden.
AUSTAUSCH DER SICHERUNGEN Die SicherungskŠsten befinden im
unteren Teil des Armaturenbretts(auf der linken und rechten Seite)und im Motorraum. Die Ersatzsicherungen und die Spezialzangen Asind innen am
Deckel der SicherungskŠsten amArmaturenbrett angebracht.
Sicherungen am Armaturenbrett ☞
Schrauben lšsen, dann den Deckel aufklappen, um an dieSicherungen zu gelangen.
in Ordnung
defekt
PRAKTISCHE HINWEISE
150
Spezialzange
A

16-09-2002

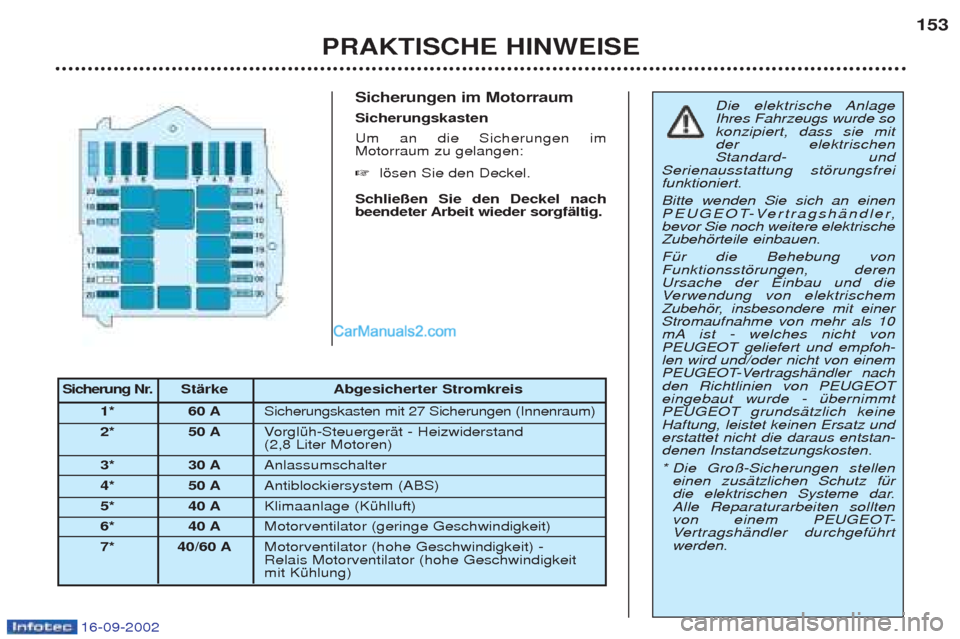

Sicherungen im Motorraum Sicherungskasten Um an die Sicherungen im Motorraum zu gelangen: ☞lšsen Sie den Deckel.
Schließen Sie den Deckel nach
beendeter Arbeit wieder sorgfältig.
PRAKTISCHE HINWEISE 153
Die elektrische Anlage Ihres Fahrzeugs wurde sokonzipiert, dass sie mitder elektrischenStandard- und
Serienausstattung stšrungsfreifunktioniert. Bitte wenden Sie sich an einen
PEUGEOT-VertragshŠndler,bevor Sie noch weitere elektrischeZubehšrteile einbauen. FŸr die Behebung von Funktionsstšrungen, derenUrsache der Einbau und dieV erwendung von elektrischem
Zubehšr, insbesondere mit einerStromaufnahme von mehr als 10
mA ist - welches nicht von PEUGEOT geliefert und empfoh-len wird und/oder nicht von einem
PEUGEOT-VertragshŠndler nachden Richtlinien von PEUGEOTeingebaut wurde - ŸbernimmtPEUGEOT grundsŠtzlich keineHaftung, leistet keinen Ersatz understattet nicht die daraus entstan-denen Instandsetzungskosten. * Die Gro§-Sicherungen stellen einen zusŠtzlichen Schutz fŸr
die elektrischen Systeme dar.Alle Reparaturarbeiten sollten
von einem PEUGEOT-VertragshŠndler durchgefŸhrt
werden.
Sicherung Nr. Stärke Abgesicherter Stromkreis
1* 60 A Sicherungskasten mit 27 Sicherungen (Innenraum)
2* 50 A VorglŸh-SteuergerŠt - Heizwiderstand
(2,8 Liter Motoren)
3* 30 A Anlassumschalter
4* 50 A Antiblockiersystem (ABS)
5* 40 A Klimaanlage (KŸhlluft)
6* 40 A Motorventilator (geringe Geschwindigkeit)
7* 40/60 A Motorventilator (hohe Geschwindigkeit) - Relais Motorventilator (hohe Geschwindigkeitmit KŸhlung)

16-09-2002

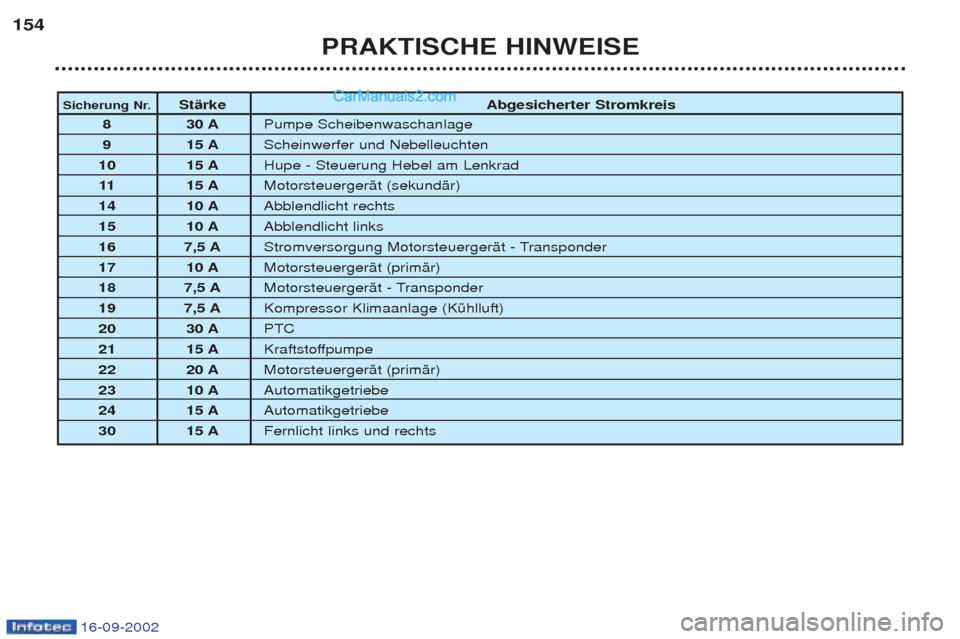

Sicherung Nr.Stärke Abgesicherter Stromkreis
8 30 APumpe Scheibenwaschanlage
9 15 AScheinwerfer und Nebelleuchten
10 15 A Hupe - Steuerung Hebel am Lenkrad
11 15 AMotorsteuergerŠt (sekundŠr)
14 10 A Abblendlicht rechts
15 10 A Abblendlicht links
16 7,5 A Stromversorgung MotorsteuergerŠt - Transponder
17 10 A MotorsteuergerŠt (primŠr)
18 7,5 A MotorsteuergerŠt - Transponder
19 7,5 A Kompressor Klimaanlage (KŸhlluft)
20 30 A PTC
21 15 A Kraftstoffpumpe
22 20 A MotorsteuergerŠt (primŠr)
23 10 A Automatikgetriebe
24 15 A Automatikgetriebe
30 15 A Fernlicht links und rechts
PRAKTISCHE HINWEISE
154

16-09-2002
Aus- und Einbau einer Sicherung Vor Austausch einer Sicherung muss zunŠchst die Stšrungsursache ermittelt
und behoben werden. Die Nummern der Sicherungen sind auf den SicherungskŠsten angegeben. ☞ Benutzen Sie die Spezialzange A.
Eine defekte Sicherung muss immer durch eine Sicherung mit der gleichen Amperezahl ersetzt werden.
AUSTAUSCH DER SICHERUNGEN Die SicherungskŠsten befinden im
unteren Teil des Armaturenbretts(auf der linken und rechten Seite)und im Motorraum. Die Ersatzsicherungen und die Spezialzangen Asind innen am
Deckel der SicherungskŠsten amArmaturenbrett angebracht.
Sicherungen am Armaturenbrett ☞
Schrauben lšsen, dann den Deckel aufklappen, um an dieSicherungen zu gelangen.
in Ordnung
defekt
PRAKTISCHE HINWEISE
150
Spezialzange
A

16-09-2002
PRAKTISCHE HINWEISE151
Sicherung Nr.
Stärke Abgesicherter Stromkreis
12 5 A Standlicht vorn und hinten rechts
13 5 A Standlicht vorn und hinten links
24 5 A Beleuchtung Kennzeichen und AnhŠngerkupplung - Standlicht-Kontrollleuchte - Lichtschalter
25 7,5 A Autoradio
26 7,5 A Bremsleuchten
27 7,5 A Elektrische Au§enspiegel - Geschwindigkeitsregler - Telefon - Fahrtenschreiber -
Fernbedienung - Alarmanlage
31 10 A RŸckfahrscheinwerfer - Relais Nebelscheinwerfer - Relais Klimaanlage - Relais
Au§enspiegelheizung - Relais Heckscheibenheizung - 12 Volt-Steckdose
32 15 A Autoradio
33 7,5 A Nebelschlussleuchte
35 7,5 A ABI - Schalter elektrische Fensterheber
36 - Nicht belegt
37 10 A Kombiinstrument
3 9 10 AInnenbeleuchtung - Diagnosestecker EOBD
42 7,5 A ABS
43 20 A Pumpe Scheibenwaschanlage
44 15 A ZigarettenanzŸnder
46 - Nicht belegt
49 20 A Pumpe Scheinwerferwaschanlage
50 7,5 A Airbags
51 10 A Stromanschluss vorn (Minibus)
52 20 A Stromanschluss vorn
53 10 A Fahrtrichtungsanzeiger - Warnblinker - Kombiinstrument
55 30 A Elektrischer Ventilator Innenraum - SteuergerŠt Webasto Standheizung -
BelŸftung/Heizung/KŸhlluft - Webasto BelŸftung/Heizung - Webasto Stromversorgung
62 - Nicht belegt
Sicherungskasten links

16-09-2002
PRAKTISCHE HINWEISE
152
Sicherung Nr.
Stärke Abgesicherter Stromkreis
34 10 A Fahrtenschreiber - Telefon - Alarmanlage - Fernbedienung - Schalter Klimaanlage
38 20 A Nicht belegt
40 15 A Heckscheibenheizung rechts
41 10 A Au§enspiegelheizung
45 15 A Sitzheizung Fahrerseite
47 20 A Fensterheber linke VordertŸr (ABI)
48 20 A Fensterheber rechte VordertŸr (ABI)
54 15 A Heckscheibenheizung links
56 30 A ZusŠtzliche Klimaanlage
57 15 A ZusŠtzliche BelŸftung/Heizung
58 5 A Webasto Zeitschaltuhr
59 15 A Stromversorgung Klimaanlage (KŸhlluft)
60 10 A Alarmanlage
61 15 A Webasto Aggregat
63 20 A Nicht belegt
64 20 A Stromanschluss hinten - BelŸftung/Absaugung (Minibus)
65 10 A Stromanschluss fŸr SpezialausrŸstung
Sicherungskasten rechts

16-09-2002
PRAKTISCHE HINWEISE155

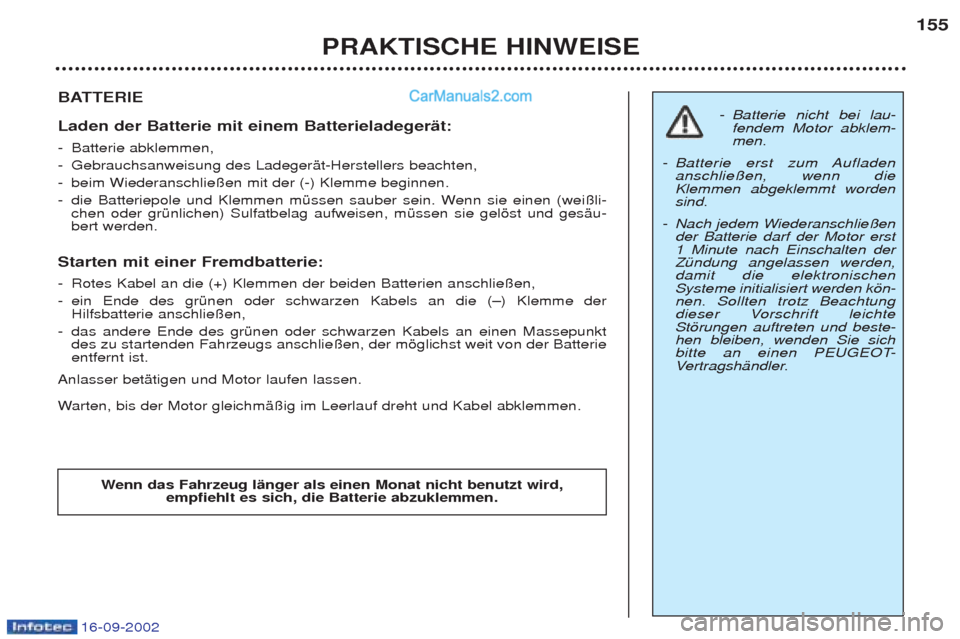

BATTERIE Laden der Batterie mit einem Batterieladegerät: -
Batterie abklemmen,
- Gebrauchsanweisung des LadegerŠt-Herstellers beachten,
- beim Wiederanschlie§en mit der (-) Klemme beginnen.
- die Batteriepole und Klemmen mŸssen sauber sein. Wenn sie einen (wei§li- chen oder grŸnlichen) Sulfatbelag aufweisen, mŸssen sie gelšst und gesŠu-bert werden.
Starten mit einer Fremdbatterie: - Rotes Kabel an die (+) Klemmen der beiden Batterien anschlie§en,
- ein Ende des grŸnen oder schwarzen Kabels an die (Ð) Klemme der Hilfsbatterie anschlie§en,
- das andere Ende des grŸnen oder schwarzen Kabels an einen Massepunktdes zu startenden Fahrzeugs anschlie§en, der mšglichst weit von der Batterieentfernt ist.
Anlasser betŠtigen und Motor laufen lassen. W arten, bis der Motor gleichmŠ§ig im Leerlauf dreht und Kabel abklemmen.
-Batterie nicht bei lau- fendem Motor abklem-men.
- Batterie erst zum Aufladenanschlie§en, wenn dieKlemmen abgeklemmt wordensind.
- Nach jedem Wiederanschlie§ender Batterie darf der Motor erst1 Minute nach Einschalten derZŸndung angelassen werden,damit die elektronischenSysteme initialisiert werden kšn-nen. Sollten trotz Beachtung
dieser Vorschrift leichteStšrungen auftreten und beste-hen bleiben, wenden Sie sich
bitte an einen PEUGEOT-VertragshŠndler.
W enn das Fahrzeug länger als einen Monat nicht benutzt wird,
empfiehlt es sich, die Batterie abzuklemmen.

16-09-2002
PRAKTISCHE HINWEISE
156

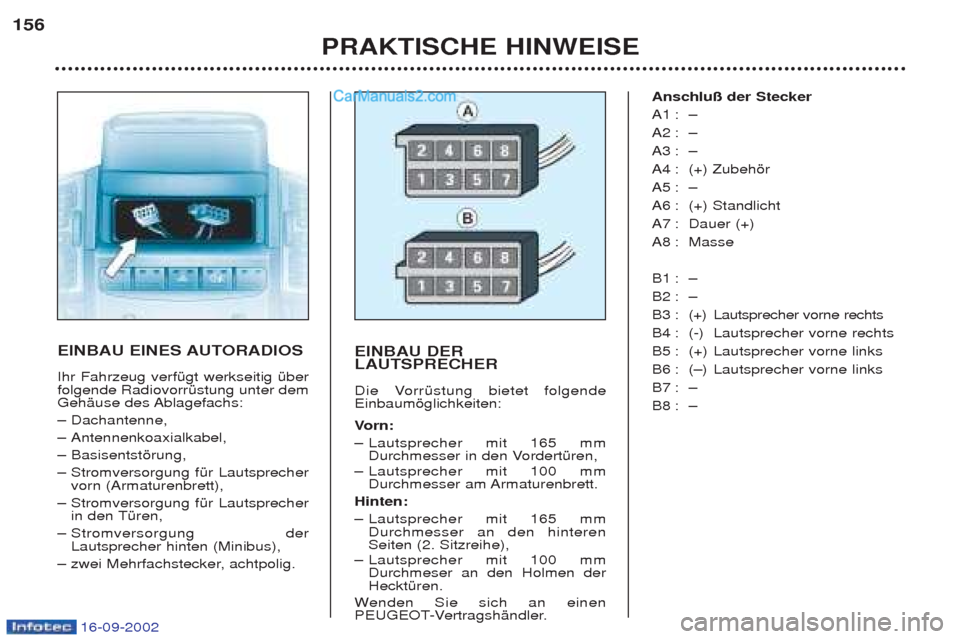

EINBAU EINES AUTORADIOS Ihr Fahrzeug verfŸgt werkseitig Ÿber folgende RadiovorrŸstung unter dem
GehŠuse des Ablagefachs: Ð
Dachantenne,
Ð Antennenkoaxialkabel,
Ð Basisentstšrung,
Ð Stromversorgung fŸr Lautsprecher vorn (Armaturenbrett),
Ð Stromversorgung fŸr Lautsprecher
in den TŸren,
Ð Stromversorgung derLautsprecher hinten (Minibus),
Ð zwei Mehrfachstecker, achtpolig. EINBAU DERLAUTSPRECHER
Die VorrŸstung bietet folgende Einbaumšglichkeiten: V
orn:
Ð Lautsprecher mit 165 mm
Durchmesser in den VordertŸren,
Ð Lautsprecher mit 100 mm
Durchmesser am Armaturenbrett.
Hinten: Ð Lautsprecher mit 165 mm Durchmesser an den hinterenSeiten (2. Sitzreihe),
Ð Lautsprecher mit 100 mmDurchmeser an den Holmen derHecktŸren.
W enden Sie sich an einen
PEUGEOT-VertragshŠndler. Anschluß der Stecker
A1 : Ð
A2 : Ð
A3 : Ð
A4 : (+) Zubehšr
A5 : Ð
A6 : (+) Standlicht
A7 : Dauer (+)
A8 : Masse
B1 : Ð
B2 : Ð
B3 :
(+) Lautsprecher vorne rechts
B4 : (-) Lautsprecher vorne rechts
B5 : (+) Lautsprecher vorne links
B6 : (Ð) Lautsprecher vorne links
B7 : Ð
B8 : Ð

16-09-2002

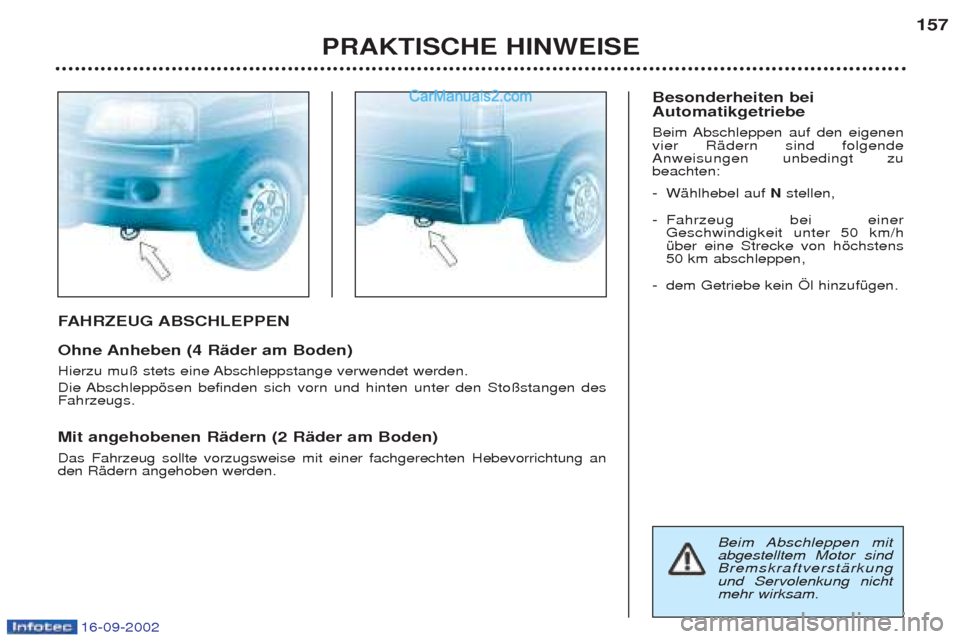

FAHRZEUG ABSCHLEPPEN
Ohne Anheben (4 Räder am Boden)
Hierzu mu§ stets eine Abschleppstange verwendet werden.
Die Abschleppšsen befinden sich vorn und hinten unter den Sto§stangen des Fahrzeugs. Mit angehobenen Rädern (2 Räder am Boden) Das Fahrzeug sollte vorzugsweise mit einer fachgerechten Hebevorrichtung an den RŠdern angehoben werden. Besonderheiten bei Automatikgetriebe
Beim Abschleppen auf den eigenen vier RŠdern sind folgendeAnweisungen unbedingt zu beachten: -
WŠhlhebel auf Nstellen,
- Fahrzeug bei einer Geschwindigkeit unter 50 km/hŸber eine Strecke von hšchstens50 km abschleppen,
- dem Getriebe kein …l hinzufŸgen.
PRAKTISCHE HINWEISE 157
Beim Abschleppen mit abgestelltem Motor sindBremskraftverstŠrkungund Servolenkung nichtmehr wirksam.

16-09-2002

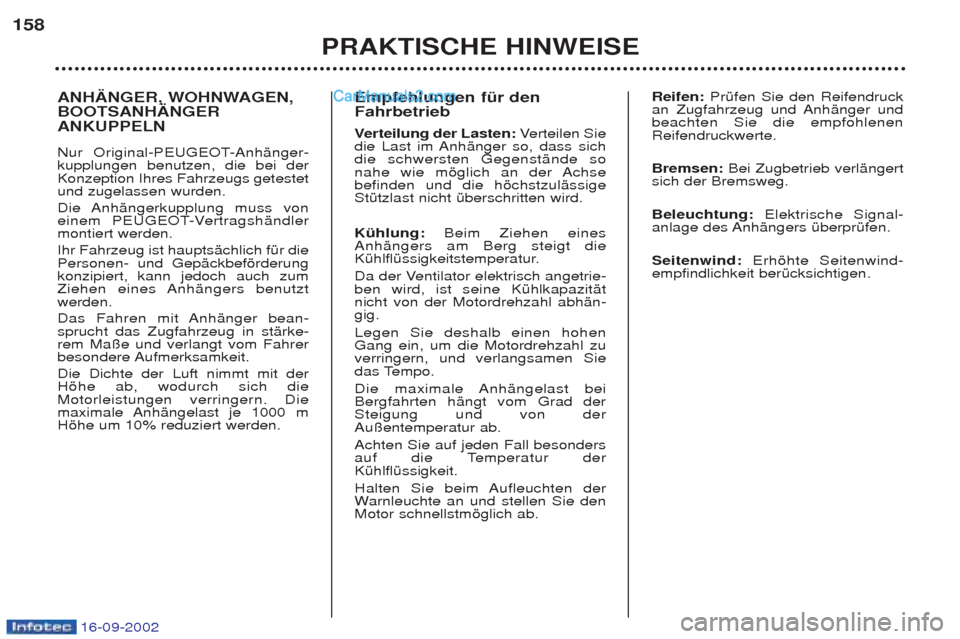

ANHÄNGER, WOHNWAGEN, BOOTSANHÄNGERANKUPPELN
Nur Original-PEUGEOT-AnhŠnger- kupplungen benutzen, die bei derKonzeption Ihres Fahrzeugs getestetund zugelassen wurden.
Die AnhŠngerkupplung muss von
einem PEUGEOT-VertragshŠndlermontiert werden. Ihr Fahrzeug ist hauptsŠchlich fŸr die Personen- und GepŠckbefšrderungkonzipiert, kann jedoch auch zum
Ziehen eines AnhŠngers benutztwerden.
Das Fahren mit AnhŠnger bean- sprucht das Zugfahrzeug in stŠrke-rem Ma§e und verlangt vom Fahrerbesondere Aufmerksamkeit. Die Dichte der Luft nimmt mit der Hšhe ab, wodurch sich dieMotorleistungen verringern. Die
maximale AnhŠngelast je 1000 mHšhe um 10% reduziert werden.Empfehlungen für den Fahrbetrieb V
erteilung der Lasten: Verteilen Sie
die Last im AnhŠnger so, dass sich die schwersten GegenstŠnde so
nahe wie mšglich an der Achsebefinden und die hšchstzulŠssigeStŸtzlast nicht Ÿberschritten wird. Kühlung: Beim Ziehen eines
AnhŠngers am Berg steigt die
KŸhlflŸssigkeitstemperatur.
Da der Ventilator elektrisch angetrie- ben wird, ist seine KŸhlkapazitŠtnicht von der Motordrehzahl abhŠn-gig. Legen Sie deshalb einen hohen Gang ein, um die Motordrehzahl zuverringern, und verlangsamen Sie
das Tempo.
Die maximale AnhŠngelast bei Bergfahrten hŠngt vom Grad derSteigung und von derAu§entemperatur ab. Achten Sie auf jeden Fall besonders
auf die Temperatur derKŸhlflŸssigkeit.
Halten Sie beim Aufleuchten der W arnleuchte an und stellen Sie den
Motor schnellstmšglich ab. Reifen:
PrŸfen Sie den Reifendruck
an Zugfahrzeug und AnhŠnger undbeachten Sie die empfohlenenReifendruckwerte. Bremsen: Bei Zugbetrieb verlŠngert
sich der Bremsweg. Beleuchtung: Elektrische Signal-
anlage des AnhŠngers ŸberprŸfen.Seitenwind: Erhšhte Seitenwind-
empfindlichkeit berŸcksichtigen.
PRAKTISCHE HINWEISE
158
