Peugeot Boxer 2002.5 Instrukcja Obsługi (in Polish)

16-09-2002
TYLNE SIEDZENIA (Minibus)
Siedzenia boczne
Regulacja pochylenia oparcia
Przekręcić pokrętło Ai ustawić
żądane pochylenie oparcia.
Składanie bocznego fotela od
strony bocznych drzwi przsuwnych
Dostęp do trzeciego rzędu:
Opuścić zagłówek.
Przesunąć dźwignię B.
Przechylić oparcie do przodu. Siedzenia środkowe
(drugiego i trzeciego rzędu)
Regulacja pochylenia oparcia
Pociągnąć dźwignię
Ci ustawić
żądane pochylenie oparcia.
Składanie siedzenia
Opuścić zagłówek.
Pociągnąć dźwignię Ci złożyć opar-
cie do przodu.
WASZ PEUGEOT BOXER W SZCZEGÓŁACH
108
Można wykorzystać złożone siedze-
nie jako stolik z czterema miejscami
na puszki.

16-09-2002
WASZ PEUGEOT BOXER W SZCZEGÓŁACH109

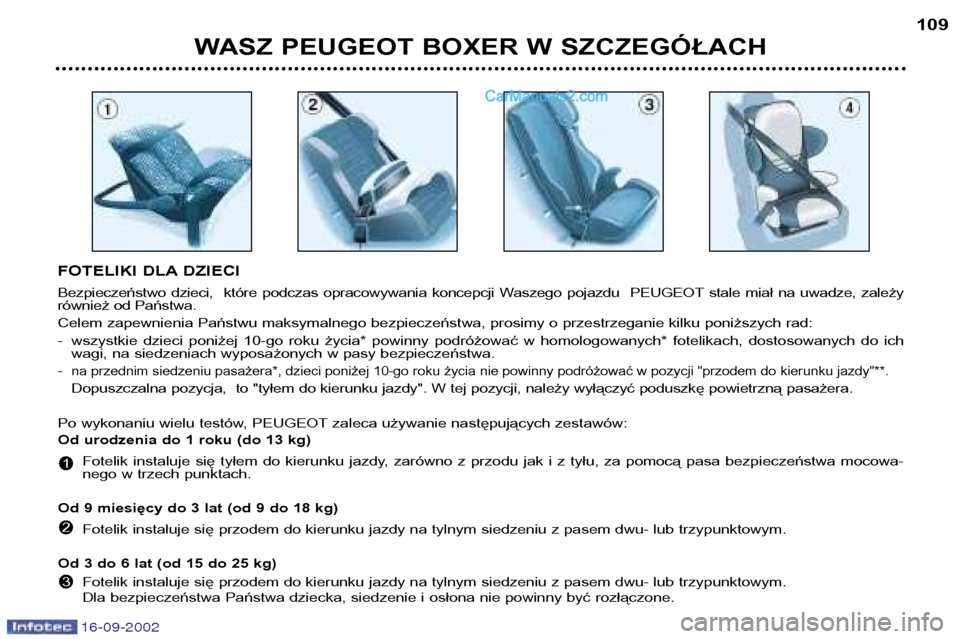

FOTELIKI DLA DZIECI
Bezpieczeństwo dzieci, które podczas opracowywania koncepcji Waszego pojazdu PEUGEOT stale miał na uwadze, zależy
również od Państwa.
Celem zapewnienia Państwu maksymalnego bezpieczeństwa, prosimy o przestrzeganie kilku poniższych rad:
- wszystkie dzieci poniżej 10-go roku życia* powinny podróżować w homologowanych* fotelikach, dostosowanych do ich wagi, na siedzeniach wyposażonych w pasy bezpieczeństwa.
-
na przednim siedzeniu pasażera*, dzieci poniżej 10-go roku życia nie powinny podróżować w pozycji "przodem do kierunku jazdy"**.
Dopuszczalna pozycja, to "tyłem do kierunku jazdy". W tej pozycji, należy wyłączyć poduszkę powietrzną pasażera.
Po wykonaniu wielu testów, PEUGEOT zaleca używanie następujących zestawów:
Od urodzenia do 1 roku (do 13 kg) Fotelik instaluje się tyłem do kierunku jazdy, zarówno z przodu jak i z tyłu, za pomocą pasa bezpieczeństwa mocowa-
nego w trzech punktach.
Od 9 miesięcy do 3 lat (od 9 do 18 kg) Fotelik instaluje się przodem do kierunku jazdy na tylnym siedzeniu z pasem dwu- lub trzypunktowym.
Od 3 do 6 lat (od 15 do 25 kg) Fotelik instaluje się przodem do kierunku jazdy na tylnym siedzeniu z pasem dwu- lub trzypunktowym.
Dla bezpieczeństwa Państwa dziecka, siedzenie i osłona nie powinny być rozłączone.
1
2
3

16-09-2002
WASZ PEUGEOT BOXER W SZCZEGÓŁACH
110
Nie należy nigdy zosta-
wiać dziecka lub
zwierzęcia w samochod-
zie stojącym na słońcu, z
zamkniętymi szybami.
Nigdy nie zostawiać kluczy w
zasięgu dzieci wewnątrz samo-chodu.
Wyłączać Poduszkę, powietrzną
pasażera, w momencie zainstalo-
wania na tym siedzeniu fotelika
dla dzieci "tyłem do kierunku
jazdy". Dziecko narażone by było
na śmiertelne niebezpieczeństwo
lub poważne obrażenia ciała w
momencie odpalenia poduszki.
Dokładnie przestrzegać zaleceń
montażu i mocowania, znajdują-
cych się w instrukcji fotelika dladzieci.Od 6 do 10 lat (od 22 do 36 kg)
Fotelik instaluje się przodem do kierunku jazdy na tylnym siedzeniu z pasem trzypunktowym.
Wysokość i szerokość oparcia należy regulować w zależności od wieku i
wielkości Waszego dziecka.
Powyżej 22 kg, można używać tylko podwyższenia.
W celu zapewnienia maksymalnego bezpieczeństwa należy zapinać pasy trzy-
punktowe lub pasy fotelików dla dzieci, ograniczając do minimum luz między
tymi pasami, a ciałem dziecka, nawet podczas krótkotrwałych przejazdów.
W celu zapobieżenia przypadkowemu otworzeniu drzwi: użyć urządzenia
"Bezpieczeństwo dzieci".
Ponadto należy pamiętać, by nie opuszczać tylnych szyb o więcej niż jedną trze-
cią wysokości.
* Zgodnie z obowiązującym prawem.
** Z wyjątkiem sytuacji, kiedy tylne siedzenia są już zajęte przez inne dzieci lub gdy siedzenia tylne są nieużywane (brak, opuszczenie). W takim przypadku,
pozostawić włączoną poduszkę powietrzną.
4

16-09-2002
WASZ PEUGEOT BOXER W SZCZEGÓŁACH111
Zgodnie z ustawodawstwem europejskim (Dyrektywa 2000/3), poniższa tabela przedstawia w jakim stopniu poszczególne
siedzenia Waszego samochodu mają możliwość zainstalowania fotelików dziecięcych.
U : kategoria uniwersalna.
Ciężar dziecka
Miejsce < 13 kg 9 - 18 kg 15 - 25 kg 22 - 36 kg
Przednie pasażera UU UU
Tylne pasażerów UU UU
Boczne (prawe lub lewe)
Tylne pasażerów UU UU
Środkowe

16-09-2002
WASZ PEUGEOT BOXER W SZCZEGÓŁACH
112
PASY BEZPIECZEŃSTWA
Regulacja wysokości
przednich pasówbezpieczeństwa.
aby obniżyć punkt mocowania,
nacisnąć na górną dźwignię i prze-
sunąć go do dołu,
aby podwyższyć punkt mocowa-
nia, przesunąć uchwyt 1do góry.
Zapinanie pasówbezpieczeństwa wyciągnąć pas, a następnie
wsunąć jego zaczep do klamryryglowania. Przednie pasy
bezpieczeństwa z napinaczempirotechnicznym
Bezpieczeństwo podczas zderzeń
czołowych zostało poprawione dzięki
zastosowaniu na przednich siedze-niach pasów bezpieczeństwa z napi-
naczem pirotechnicznym. Zależnie
od siły zderzenia, układ napinania
pirotechnicznego momentalnie napi-
na pasy i dociska je do ciała
pasażerów.
Pasy bezpieczeństwa z napinaczem
są aktywne, gdy włączony jestzapłon.
Tylne pasy bezpieczeństwa Minibus:
tylne miejsca są wypo-
sażone w bezwładnościowe pasy
bezpieczeństwa, o trzech punktach
mocowania i jednego zwijacza dla
każdego pasa. Kombi: tylne boczne siedzenia
wyposażone są w pasy
bezwładnościowe, o trzech punktach
mocowania i jednego nawijacza
pasa. Siedzenia środkowe wypo-
sażone są w pasy brzuszne.
W celu zapewnienia sku-
teczności, pasy bezpiec-
zeństwa muszą być
napięte możliwie najbliżejciała.
W zależności od rodzaju i siły
zderzenia, urządzenie pirotech-
niczne może zadziałać wcześniej i
niezależnie od włączenia się
poduszek powietrznych.
We wszystkich przypadkach ich
zadziałania, w zestawie wskaź-
ników zapala się kontrolka
poduszki powietrznej.
Po zderzeniu należy skontrolować
urządzenie w ASO PEUGEOT.
System został tak opracowany, by
zagwarantować pełną sprawność
przez okres dziesięciu lat.
Ze względów bezpieczeństwa,
należy sprawdzić system w ASO
PEUGEOT 10 lat po zakupiesamochodu.

16-09-2002
WASZ PEUGEOT BOXER W SZCZEGÓŁACH113
KLUCZE
Klucze umożliwiają niezależne ope-
rowanie zamkiem przednich drzwi,
korka wlewu paliwa, zamkiem
schowka, umożliwia wyłączenie
poduszki powietrznej pasażera i
włączenie zapłonu.
Rozkładanie klucza Przycisk
1pozwala wysunąć klucz z
obudowy pilota.
Aby ponownie złożyć klucz, należy nacisnąć na przycisk 1i schować klucz
w obudowę pilota.
Centralny zamek
Klucze umożliwiają jednoczesne zablo-
kowanie lub odblokowanie wszystkich
drzwi przednich, drzwi bocznych
(Minibus) oraz drzwi tylnych.
Jeśli jedne z drzwi przednich nie jest
zamknięte to zamek centralny niedziała.
Pilot zdalnego sterowania
umożliwia wykonywanie tych
samych operacji na odległość. Pilot zdalnego sterowania Zamykanie
Wciśnięcie przycisku
Aumożliwia
zablokowanie pojazdu.
Zablokowanie sygnalizowane jest
zaświeceniem kierunkowskazów na
czas około 2 sekund. Odblokowanie
Wciśnięcie przycisku Bumożliwia
odblokowanie pojazdu.
Operacja ta sygnalizowane jest
poprzez szybkie miganie kierun-
kowskazów. Lokalizowanie pojazdu
W celu zlokalizowania uprzednio
zablokowanego Państwa pojazdu
na parkingu należy:
wcisnąć przycisk A, zapalają się
lampki sufitowe i migają kierun-
kowskazy przez kilka sekund.

16-09-2002
WASZ PEUGEOT BOXER W SZCZEGÓŁACH
114
Reinicjalizacja pilota
zdalnego sterowania Wyłączyć zapłon.
Włączyć zapłon.
Nacisnąć natychmiast na przycisk A.
Wyłączyć zapłon i wyjąć klucz ze
stacyjki. Pilot zdalnego sterowa-
nia jest znowu aktywny.
POUFNA KARTA KODOWA
Jest niezbędna podczas napraw
wykonywanych w ASO PEUGEOT.
Karta posiada:
- pięciocyfrowy kod identyfikacyjny
1 potrzebny przy procedurze uru-
chamiania awaryjnego,
- kod 2służący do powielenia
Państwa kluczy w ASO PEUGEOT.
Kody te są przykryte paskiem folii,
który powinien zostać zdjęty jedynie
w razie potrzeby.
Kartę należy przechowywać w
pewnym i bezpiecznym miejscu,
nigdy w samochodzie.
Brzęczyk pozostawienia klucza
W przypadku pozostawienia klucza
w stacyjce i otwarcia drzwi kierowcy,
pojawia się sygnał ostrzegawczy. Wymiana baterii w pilocieW przypadku, gdy lampka kontrolna
klucza nie świeci się lub gdy zaświeca
się pojedynczym rozbłyskiem, należy
wymienić baterię.
W tym celu należy odczepić
pokrywę przy pomocy monety,
na wysokości zaczepu (bateria
CR 2032/3 V).
W przypadku, gdy po wymianie bate-
rii pilot nie działa, należy wykonać
czynność jego ponownej inicjalizacji.
Elektroniczna blokada zapłonu
Blokuje system kontroli silnika w
momencie wyłączenia zapłonu i
uniemożliwia uruchomienie silnika
przez włamanie.
Klucz posiada moduł elektroniczny,
który zawiera specjalny kod. Aby
uruchomienie silnika było możliwe,
kod ten musi zostać rozpoznany
przez stacyjkę w momencie włącza-
nia zapłonu.
W przypadku usterki w działaniu systemu,
w momencie włączenia
zapłonu (2 położenie klucza) miga
kontrolka klucza elektronicznej blo-
kady zapłonu, znajdująca się w zes-
tawie wskaźników.
W takim przypadku, samochód nie
uruchomi się.
Należy jak najszybciej skontaktować
się z ASO PEUGEOT.
Jeżeli, po włączeniu zapłonu (2
położenie klucza), kontrolka klucza
elektronicznej blokady zapłonu
zapali się na stałe, należy sprawd-
zić identyfikację Waszego klucza, w
innym przypadku, oznacza to
usterkę działania.
Należy jak najszybciej skontaktować
się z ASO PEUGEOT.

16-09-2002
WASZ PEUGEOT BOXER W SZCZEGÓŁACH115
Zanotować dokładnie numer każdego klucza. Ten numer jest podany na etykietce załączonej do klucza. W razie
zgubienia, ASO PEUGEOT będzie mógł szybko dostarczyć nowe klucze. Pilot zdalnego sterowania jest systemem bardzo czułym; nie należy manipulować nim w kieszeni ze względu na
ryzyko odblokowania drzwi pojazdu bez Waszej wiedzy.
Zdalne sterowanie nie może działać, gdy klucz znajduje się w stacyjce, nawet przy wyłączonym zapłonie, za wyjątkiemreinicjalizacji.
Ze względów bezpieczeństwa (dzieci w pojeździe ), należy wyjąć klucz ze stacyjki opuszczając pojazd nawet na chwilę.
Należy unikać manipulowania przyciskiem pilota poza zasięgiem Waszego pojazdu. Grozi to rozsynchronizowaniem pilota.
W tej sytuacji konieczna będzie jego reinicjalizacja.
Podczas zakupu pojazdu używanego:
- należy sprawdzić, czy otrzymaliście kartę poufną;
- należy wykonać zapamiętanie kluczy w ASO PEUGEOT aby być pewnym, że klucze, które posiadacie są jedynymi poz- walającymi na uruchomienie pojazdu.
Nie należy nic zmieniać w elektronicznym systemie zabezpieczenia przed uruchomieniem pojazdu.

16-09-2002
WASZ PEUGEOT BOXER W SZCZEGÓŁACH
114
Reinicjalizacja pilota
zdalnego sterowania Wyłączyć zapłon.
Włączyć zapłon.
Nacisnąć natychmiast na przycisk A.
Wyłączyć zapłon i wyjąć klucz ze
stacyjki. Pilot zdalnego sterowa-
nia jest znowu aktywny.
POUFNA KARTA KODOWA
Jest niezbędna podczas napraw
wykonywanych w ASO PEUGEOT.
Karta posiada:
- pięciocyfrowy kod identyfikacyjny
1 potrzebny przy procedurze uru-
chamiania awaryjnego,
- kod 2służący do powielenia
Państwa kluczy w ASO PEUGEOT.
Kody te są przykryte paskiem folii,
który powinien zostać zdjęty jedynie
w razie potrzeby.
Kartę należy przechowywać w
pewnym i bezpiecznym miejscu,
nigdy w samochodzie.
Brzęczyk pozostawienia klucza
W przypadku pozostawienia klucza
w stacyjce i otwarcia drzwi kierowcy,
pojawia się sygnał ostrzegawczy. Wymiana baterii w pilocieW przypadku, gdy lampka kontrolna
klucza nie świeci się lub gdy zaświeca
się pojedynczym rozbłyskiem, należy
wymienić baterię.
W tym celu należy odczepić
pokrywę przy pomocy monety,
na wysokości zaczepu (bateria
CR 2032/3 V).
W przypadku, gdy po wymianie bate-
rii pilot nie działa, należy wykonać
czynność jego ponownej inicjalizacji.
Elektroniczna blokada zapłonu
Blokuje system kontroli silnika w
momencie wyłączenia zapłonu i
uniemożliwia uruchomienie silnika
przez włamanie.
Klucz posiada moduł elektroniczny,
który zawiera specjalny kod. Aby
uruchomienie silnika było możliwe,
kod ten musi zostać rozpoznany
przez stacyjkę w momencie włącza-
nia zapłonu.
W przypadku usterki w działaniu systemu,
w momencie włączenia
zapłonu (2 położenie klucza) miga
kontrolka klucza elektronicznej blo-
kady zapłonu, znajdująca się w zes-
tawie wskaźników.
W takim przypadku, samochód nie
uruchomi się.
Należy jak najszybciej skontaktować
się z ASO PEUGEOT.
Jeżeli, po włączeniu zapłonu (2
położenie klucza), kontrolka klucza
elektronicznej blokady zapłonu
zapali się na stałe, należy sprawd-
zić identyfikację Waszego klucza, w
innym przypadku, oznacza to
usterkę działania.
Należy jak najszybciej skontaktować
się z ASO PEUGEOT.

16-09-2002
WASZ PEUGEOT BOXER W SZCZEGÓŁACH115
Zanotować dokładnie numer każdego klucza. Ten numer jest podany na etykietce załączonej do klucza. W razie
zgubienia, ASO PEUGEOT będzie mógł szybko dostarczyć nowe klucze. Pilot zdalnego sterowania jest systemem bardzo czułym; nie należy manipulować nim w kieszeni ze względu na
ryzyko odblokowania drzwi pojazdu bez Waszej wiedzy.
Zdalne sterowanie nie może działać, gdy klucz znajduje się w stacyjce, nawet przy wyłączonym zapłonie, za wyjątkiemreinicjalizacji.
Ze względów bezpieczeństwa (dzieci w pojeździe ), należy wyjąć klucz ze stacyjki opuszczając pojazd nawet na chwilę.
Należy unikać manipulowania przyciskiem pilota poza zasięgiem Waszego pojazdu. Grozi to rozsynchronizowaniem pilota.
W tej sytuacji konieczna będzie jego reinicjalizacja.
Podczas zakupu pojazdu używanego:
- należy sprawdzić, czy otrzymaliście kartę poufną;
- należy wykonać zapamiętanie kluczy w ASO PEUGEOT aby być pewnym, że klucze, które posiadacie są jedynymi poz- walającymi na uruchomienie pojazdu.
Nie należy nic zmieniać w elektronicznym systemie zabezpieczenia przed uruchomieniem pojazdu.
