Peugeot Boxer 2002.5 Instrukcja Obsługi (in Polish)

16-09-2002
WASZ PEUGEOT BOXER W SZCZEGÓŁACH125

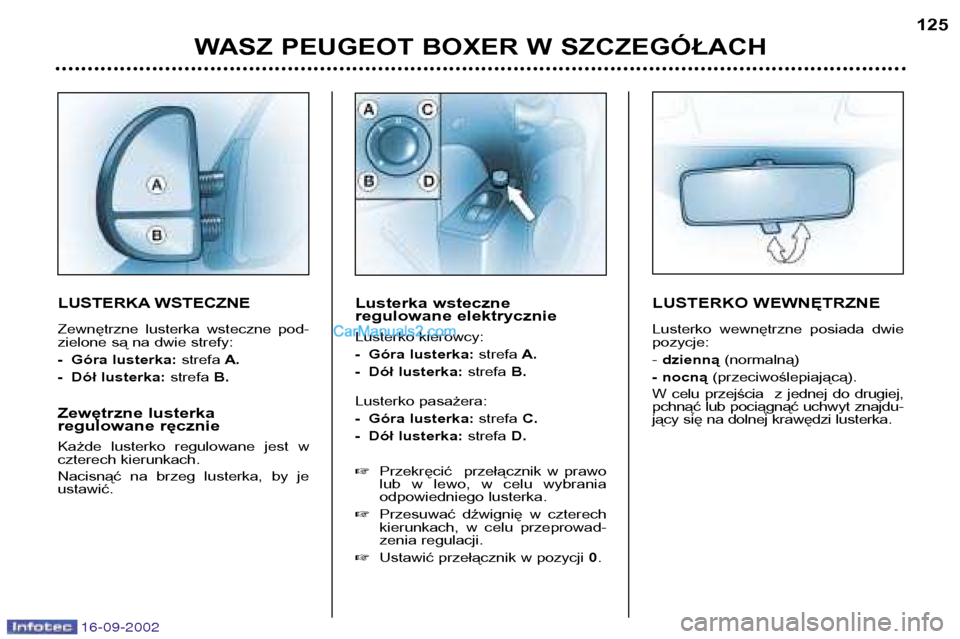

LUSTERKA WSTECZNE
Zewnętrzne lusterka wsteczne pod-
zielone są na dwie strefy:
- Góra lusterka:
strefaA.
- Dół lusterka: strefaB.
Zewętrzne lusterka
regulowane ręcznie
Każde lusterko regulowane jest w
czterech kierunkach.
Nacisnąć na brzeg lusterka, by je ustawić. Lusterka wsteczne
regulowane elektrycznie
Lusterko kierowcy:
- Góra lusterka:
strefaA.
- Dół lusterka: strefaB.
Lusterko pasażera:
- Góra lusterka: strefaC.
- Dół lusterka: strefaD.
Przekręcić przełącznik w prawo
lub w lewo, w celu wybrania
odpowiedniego lusterka.
Przesuwać dźwignię w czterech
kierunkach, w celu przeprowad-
zenia regulacji.
Ustawić przełącznik w pozycji 0. LUSTERKO WEWNĘTRZNE
Lusterko wewnętrzne posiada dwie pozycje: -
dzienną (normalną)
- nocną (przeciwoślepiającą).
W celu przejścia z jednej do drugiej,
pchnąć lub pociągnąć uchwyt znajdu-
jący się na dolnej krawędzi lusterka.

16-09-2002
WASZ PEUGEOT BOXER W SZCZEGÓŁACH
126
REGULACJA REFLEKTORÓW
W zależności od obciążenia samo-
chodu, wskazane jest korygowanie
strumienia światła reflektorów. 0
Bez ładunku.
1 Częściowo obciążony.
2 Obciążony w połowie.
3 Z maksymalnym dopuszczalnym ładunkiem.
Regulacja początkowa w pozycji 0. ŚWIATŁA AWARYJNE
Wcisnąć przycisk, migają światła kie-
runkowskazów.
Światła te mogą działać przy
wyłączonym zapłonie.
REGULACJA WYSOKOŚCI I
ZAGŁĘBIENIA KIEROWNICY
Podczas postoju, pociągnąć do sie-
bie dźwignię
A, w celu odryglowania
kierownicy.
Wyregulować na żądaną wysokość,
a następnie popchnąć do końcadźwignię A, w celu zaryglowania kie-
rownicy.
SYGNAŁ DŹWIĘKOWY
Nacisnąć jedno z ramion lub środek
kierownicy.

16-09-2002
WASZ PEUGEOT BOXER W SZCZEGÓŁACH127

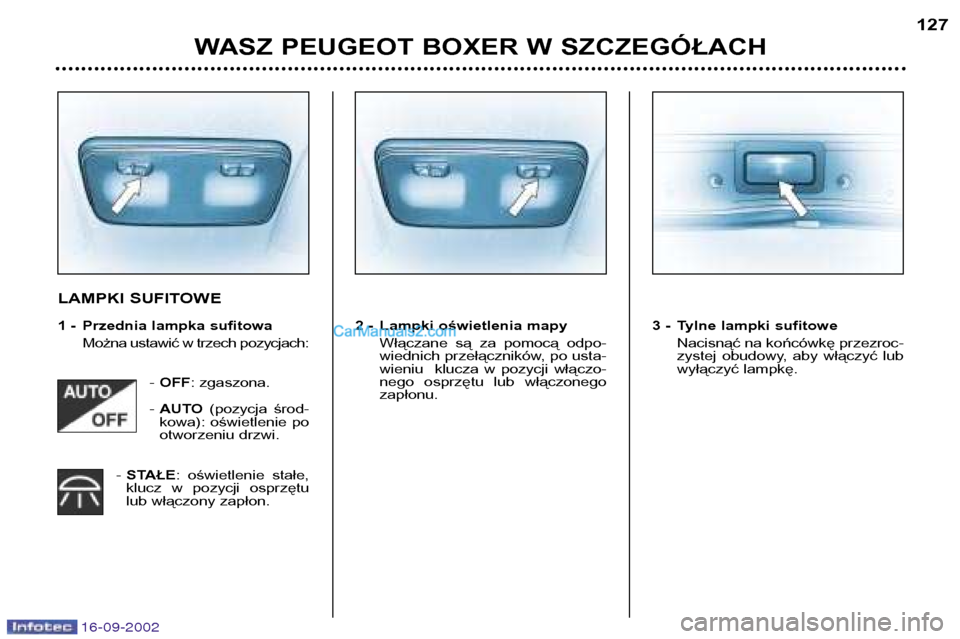

LAMPKI SUFITOWE
1 - Przednia lampka sufitowa
Można ustawić w trzech pozycjach:
- OFF : zgaszona.
- AUTO (pozycja środ-
kowa): oświetlenie po
otworzeniu drzwi.
- STAŁE : oświetlenie stałe,
klucz w pozycji osprzętu
lub włączony zapłon. 2 - Lampki oświetlenia mapy
Włączane są za pomocą odpo-
wiednich przełączników, po usta-
wieniu klucza w pozycji włączo-
nego osprzętu lub włączonegozapłonu. 3 - Tylne lampki sufitowe
Nacisnąć na końcówkę przezroc-
zystej obudowy, aby włączyć lub
wyłączyć lampkę.

16-09-2002
WASZ PEUGEOT BOXER W SZCZEGÓŁACH
128

16-09-2002
WASZ PEUGEOT BOXER W SZCZEGÓŁACH129

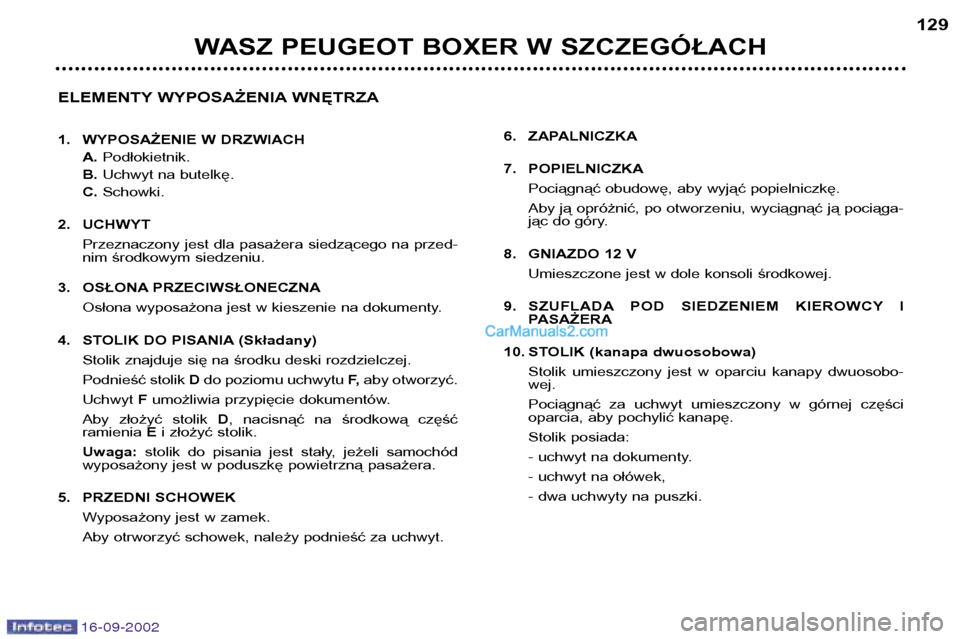

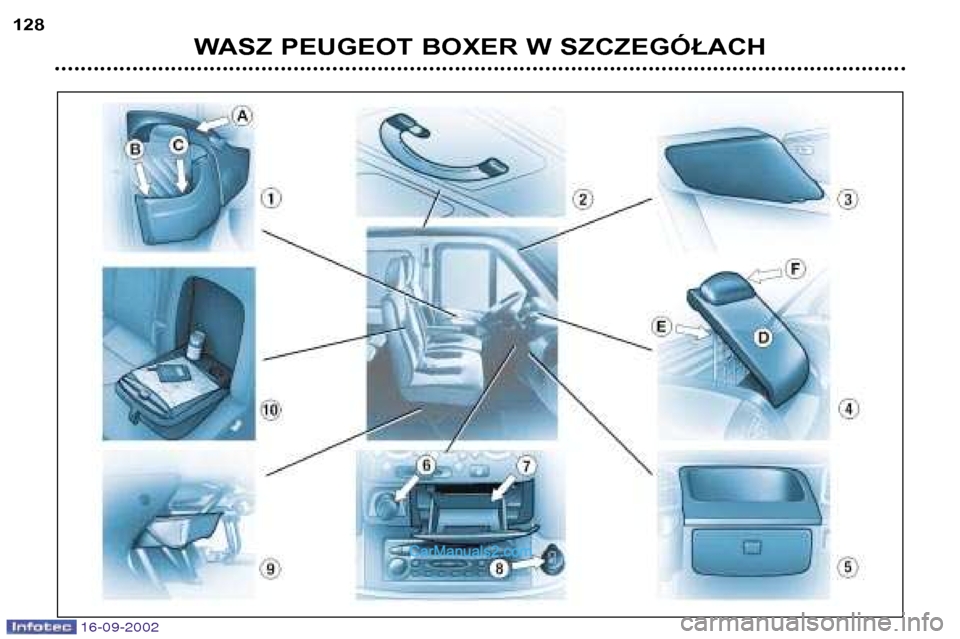

ELEMENTY WYPOSAŻENIA WNĘTRZA
1. WYPOSAŻENIE W DRZWIACH A.Podłokietnik.
B. Uchwyt na butelkę.
C. Schowki.
2. UCHWYT Przeznaczony jest dla pasażera siedzącego na przed-
nim środkowym siedzeniu.
3. OSŁONA PRZECIWSŁONECZNA Osłona wyposażona jest w kieszenie na dokumenty.
4. STOLIK DO PISANIA (Składany) Stolik znajduje się na środku deski rozdzielczej.
Podnieść stolik Ddo poziomu uchwytu F,aby otworzyć.
Uchwyt Fumożliwia przypięcie dokumentów.
Aby złożyć stolik D, nacisnąć na środkową część
ramienia Ei złożyć stolik.
Uwaga: stolik do pisania jest stały, jeżeli samochód
wyposażony jest w poduszkę powietrzną pasażera.
5. PRZEDNI SCHOWEK Wyposażony jest w zamek.
Aby otrworzyć schowek, należy podnieść za uchwyt. 6. ZAPALNICZKA
7. POPIELNICZKA
Pociągnąć obudowę, aby wyjąć popielniczkę.
Aby ją opróżnić, po otworzeniu, wyciągnąć ją pociąga-
jąc do góry.
8. GNIAZDO 12 V Umieszczone jest w dole konsoli środkowej.
9. SZUFLADA POD SIEDZENIEM KIEROWCY I PASAŻERA
10. STOLIK (kanapa dwuosobowa) Stolik umieszczony jest w oparciu kanapy dwuosobo-wej.
Pociągnąć za uchwyt umieszczony w górnej części
oparcia, aby pochylić kanapę.
Stolik posiada:
- uchwyt na dokumenty.
- uchwyt na ołówek,
- dwa uchwyty na puszki.

16-09-2002
W: program śnieg.
P ark (postój): dla parkowania samochodu lub uru-
chamiania silnika , przy zaciągniętym lub zwolnionym
hamulcu postojowym. R everse (bieg wsteczny): aby poruszać się do tyłu
(funkcje tą należy wybierać przy zatrzymanym pojeźd-
zie i silniku pracującym na wolnych obrotach). N eutral
(bieg jałowy): dla uruchomienia silnika i na
czas postoju , przy zaciągniętym hamulcu postojowym.
Uwaga: jeśli podczas jazdy, zostanie przez nieuwagę
włączona funkcja N, należy odczekać aż silnik powró-
ci na obroty biegu jałowego, a następnie włączyć funkcje Dw celu przyspieszenia.
D rive (jazda): do jazdydo przodu, w trybie automa-
tycznej zmiany biegów. M anual (ręczny): do jazdydo przodu, w trybie ręcznej
zmiany biegów.
WASZ PEUGEOT BOXER W SZCZEGÓŁACH
130
RUSZANIE
Aby ruszyć przy pracującym silniku,
z dźwignią w położeniu P:
wcisnąć pedał hamulca w celu
opuszczenia pozycji P.
wybrać funkcje R, D lub M, a
następnie powoli zwalniać nacisk
na hamulec; pojazd rusza.
Możliwe jest uruchomienie silnika zpołożenia N:
zwolnić hamulec postojowy,
wciskając pedał hamulca,
wybrać funkcje R, D lub M, a
następnie powoli zwalniać nacisk
na hamulec; pojazd rusza.
UWAGA
Gdy silnik pracuje na wolnych obro-
tach biegu jałowego, przy zwolnio-
nym hamulcu ręcznym, po włączeniufunkcji R, D lub M, pojazd porusza
się nawet bez naciskania pedałuprzyspieszenia.
Z tego powodu, nie należy pozosta-
wiać bez opieki dziec wewnątrz
pojazdu z włączonym silnikiem.
W przypadku, gdy czynności
obsługowe muszą być wykonywane
przy włączonym silniku, należy
zaciągnąć hamulec postojowy i
wybrać funkcję P.

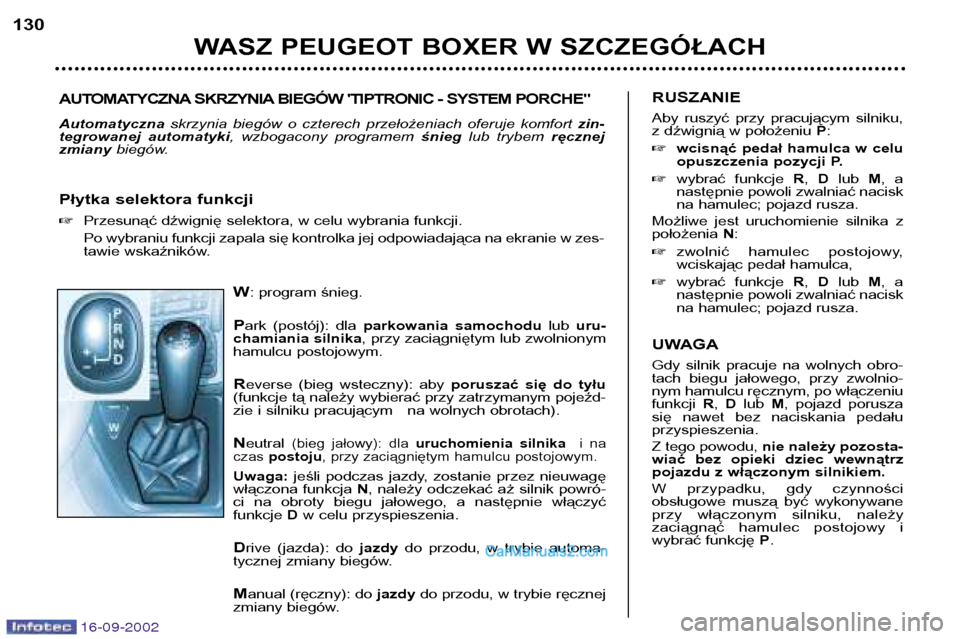

AUTOMATYCZNA SKRZYNIA BIEGÓW 'TIPTRONIC - SYSTEM PORCHE" Automatyczna skrzynia biegów o czterech przełożeniach oferuje komfort zin-
tegrowanej automatyki , wzbogacony programem śnieglub trybem ręcznej
zmiany biegów.
Płytka selektora funkcji Przesunąć dźwignię selektora, w celu wybrania funkcji.
Po wybraniu funkcji zapala się kontrolka jej odpowiadająca na ekranie w zes-
tawie wskaźników.

16-09-2002
Tryb automatyczny
Automatyczna zmiana czterech
przełożeń :
wybrać funkcję Dna płytce selek-
tora funkcji.
Skrzynia biegów zmienia
przełożenia na najbardziej odpowia-
dające następującym parametrom:
- styl prowadzenia,
- profil drogi,
- obciążenie pojazdu.
Skrzynia biegów pracuje w trybie
samodostosowującym, bez koniecz-
ności jakiejkolwiek interwencji z
Państwa strony.
UWAGA
Nigdy nie włączać funkcji N,gdy
pojazd znajduje się w ruchu.
Nigdy nie włączać funkcji Plub R,
gdy pojazd znajduje się w ruchu.
Nigdy nie zmieniać przełożenia, w
celu zoptymalizowania hamowania
na śliskiej nawierzchni. Uwagi
W celu uzyskania maksymalnego przys-
pieszenia bez manipulowania dźwignią
selektora, należy wcisnąć do oporu pedał
przyspieszenia (kick down). Skrzynia
biegów automatycznie zredukuje lub pod-
trzyma włączone przełożenie, aż do osią-
gnięcia przez silnik maksymalnych
obrotów i maksymalnej mocy. Podczas
hamowania, skrzynia biegów automatycz-
nie zredukuje przełożenia, aby zapewnić
optymalne hamowanie silnika.
W momencie nagłego zdjęcia nogi z
pedału przyspieszenia, skrzynia
biegów nie wykona redukcji
przełożenia, aby tym samym zapew-
nić Państwu bezpieczeństwo.
Programy Śnieg
Oprócz programu samodostosowują-
cego, dysponujecie Państwo specjal-
nym programem.
Program jest wyświetlony w zestawie
wskaźników.
Program ten ułatwia ruszanie i jazdę
w warunkach bardzo słabej przyc-
zepności pojazdu. Wcisnąć przycisk Wprzy pracują-
cym silniku i włączonej funkcji D.
Skrzynia biegów przestawia się na
tryb pracy na nawierzchniach śliskich. Uwaga: w każdej chwili możliwy jest
powrót skrzyni biegów do trybu samodostosowującego. Wcisnąć ponownie przycisk Ww
celu wyłączenia aktywnego pro- gramu. Praca w trybie zmiany ręcznej
Przełączanie ręczne
czterech
przełożeń :
na płytce selektora wybrać
funkcję M,
przesunąć dźwignię selektora wkierunku +, w celu zmiany
przełożenia na wyższe,
pociągnąć dźwignię selektora wkierunku -, w celu zmiany
przełożenia na niższe.
Przejście z pozycji D(praca w trybie
automatycznym) do pozycji M(praca
w trybie ręcznym) może się odbyć w
każdej chwili. Uwagi
Zmiana przełożeń odbywa się tylko
wtedy, gdy prędkość pojazdu i
prędkość obrotowa silnika są odpo-wiednie.
Na postoju lub podczas bardzo wol-
nej jazdy, automatyczna skrzynia
biegów włącza przełożenie M1.
Program W(śnieg) jest niedostępny
w ręcznym wariancie pracy skrzyni
biegów.
WASZ PEUGEOT BOXER W SZCZEGÓŁACH 131

16-09-2002

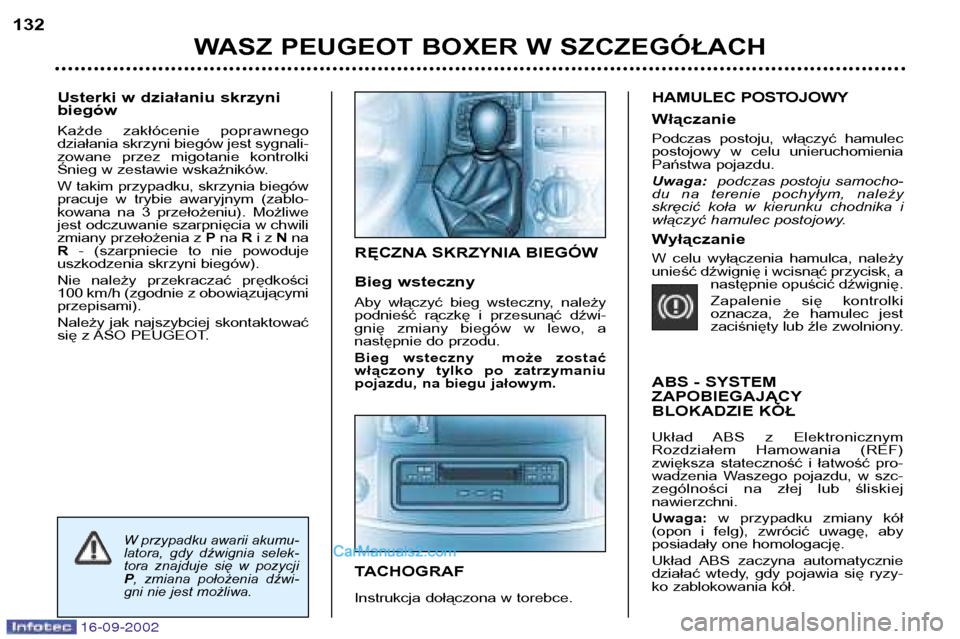

Usterki w działaniu skrzyni biegów
Każde zakłócenie poprawnego
działania skrzyni biegów jest sygnali-
zowane przez migotanie kontrolki
Śnieg w zestawie wskaźników.
W takim przypadku, skrzynia biegów
pracuje w trybie awaryjnym (zablo-
kowana na 3 przełożeniu). Możliwe
jest odczuwanie szarpnięcia w chwili
zmiany przełożenia z Pna Ri z Nna
R - (szarpniecie to nie powoduje
uszkodzenia skrzyni biegów).
Nie należy przekraczać prędkości
100 km/h (zgodnie z obowiązującymiprzepisami).
Należy jak najszybciej skontaktować
się z ASO PEUGEOT. RĘCZNA SKRZYNIA BIEGÓW
Bieg wsteczny
Aby włączyć bieg wsteczny, należy
podnieść rączkę i przesunąć dźwi-
gnię zmiany biegów w lewo, a
następnie do przodu.
Bieg wsteczny może zostać
włączony tylko po zatrzymaniu
pojazdu, na biegu jałowym.HAMULEC POSTOJOWY Włączanie
Podczas postoju, włączyć hamulec
postojowy w celu unieruchomienia
Państwa pojazdu.
Uwaga:
podczas postoju samocho-
du na terenie pochyłym, należy
skręcić koła w kierunku chodnika i
włączyć hamulec postojowy.
Wyłączanie
W celu wyłączenia hamulca, należy
unieść dźwignię i wcisnąć przycisk, a następnie opuścić dźwignię.
Zapalenie się kontrolki
oznacza, że hamulec jest
zaciśnięty lub źle zwolniony.
TACHOGRAF
Instrukcja dołączona w torebce.
WASZ PEUGEOT BOXER W SZCZEGÓŁACH
132
W przypadku awarii akumu-
latora, gdy dźwignia selek-
tora znajduje się w pozycjiP
, zmiana położenia dźwi-
gni nie jest możliwa.
ABS - SYSTEM ZAPOBIEGAJĄCY
BLOKADZIE KÓŁ
Układ ABS z Elektronicznym
Rozdziałem Hamowania (REF)
zwiększa stateczność i łatwość pro-
wadzenia Waszego pojazdu, w szc-
zególności na złej lub śliskiejnawierzchni. Uwaga: w przypadku zmiany kół
(opon i felg), zwrócić uwagę, aby
posiadały one homologację.
Układ ABS zaczyna automatycznie
działać wtedy, gdy pojawia się ryzy-
ko zablokowania kół.

16-09-2002
Usterki w działaniu skrzyni biegów
Każde zakłócenie poprawnego
działania skrzyni biegów jest sygnali-
zowane przez migotanie kontrolki
Śnieg w zestawie wskaźników.
W takim przypadku, skrzynia biegów
pracuje w trybie awaryjnym (zablo-
kowana na 3 przełożeniu). Możliwe
jest odczuwanie szarpnięcia w chwili
zmiany przełożenia z Pna Ri z Nna
R - (szarpniecie to nie powoduje
uszkodzenia skrzyni biegów).
Nie należy przekraczać prędkości
100 km/h (zgodnie z obowiązującymiprzepisami).
Należy jak najszybciej skontaktować
się z ASO PEUGEOT. RĘCZNA SKRZYNIA BIEGÓW
Bieg wsteczny
Aby włączyć bieg wsteczny, należy
podnieść rączkę i przesunąć dźwi-
gnię zmiany biegów w lewo, a
następnie do przodu.
Bieg wsteczny może zostać
włączony tylko po zatrzymaniu
pojazdu, na biegu jałowym.HAMULEC POSTOJOWY Włączanie
Podczas postoju, włączyć hamulec
postojowy w celu unieruchomienia
Państwa pojazdu.
Uwaga:
podczas postoju samocho-
du na terenie pochyłym, należy
skręcić koła w kierunku chodnika i
włączyć hamulec postojowy.
Wyłączanie
W celu wyłączenia hamulca, należy
unieść dźwignię i wcisnąć przycisk, a następnie opuścić dźwignię.
Zapalenie się kontrolki
oznacza, że hamulec jest
zaciśnięty lub źle zwolniony.
TACHOGRAF
Instrukcja dołączona w torebce.
WASZ PEUGEOT BOXER W SZCZEGÓŁACH
132
W przypadku awarii akumu-
latora, gdy dźwignia selek-
tora znajduje się w pozycjiP
, zmiana położenia dźwi-
gni nie jest możliwa.
ABS - SYSTEM ZAPOBIEGAJĄCY
BLOKADZIE KÓŁ
Układ ABS z Elektronicznym
Rozdziałem Hamowania (REF)
zwiększa stateczność i łatwość pro-
wadzenia Waszego pojazdu, w szc-
zególności na złej lub śliskiejnawierzchni. Uwaga: w przypadku zmiany kół
(opon i felg), zwrócić uwagę, aby
posiadały one homologację.
Układ ABS zaczyna automatycznie
działać wtedy, gdy pojawia się ryzy-
ko zablokowania kół.

16-09-2002
Usterki w działaniu skrzyni biegów
Każde zakłócenie poprawnego
działania skrzyni biegów jest sygnali-
zowane przez migotanie kontrolki
Śnieg w zestawie wskaźników.
W takim przypadku, skrzynia biegów
pracuje w trybie awaryjnym (zablo-
kowana na 3 przełożeniu). Możliwe
jest odczuwanie szarpnięcia w chwili
zmiany przełożenia z Pna Ri z Nna
R - (szarpniecie to nie powoduje
uszkodzenia skrzyni biegów).
Nie należy przekraczać prędkości
100 km/h (zgodnie z obowiązującymiprzepisami).
Należy jak najszybciej skontaktować
się z ASO PEUGEOT. RĘCZNA SKRZYNIA BIEGÓW
Bieg wsteczny
Aby włączyć bieg wsteczny, należy
podnieść rączkę i przesunąć dźwi-
gnię zmiany biegów w lewo, a
następnie do przodu.
Bieg wsteczny może zostać
włączony tylko po zatrzymaniu
pojazdu, na biegu jałowym.HAMULEC POSTOJOWY Włączanie
Podczas postoju, włączyć hamulec
postojowy w celu unieruchomienia
Państwa pojazdu.
Uwaga:
podczas postoju samocho-
du na terenie pochyłym, należy
skręcić koła w kierunku chodnika i
włączyć hamulec postojowy.
Wyłączanie
W celu wyłączenia hamulca, należy
unieść dźwignię i wcisnąć przycisk, a następnie opuścić dźwignię.
Zapalenie się kontrolki
oznacza, że hamulec jest
zaciśnięty lub źle zwolniony.
TACHOGRAF
Instrukcja dołączona w torebce.
WASZ PEUGEOT BOXER W SZCZEGÓŁACH
132
W przypadku awarii akumu-
latora, gdy dźwignia selek-
tora znajduje się w pozycjiP
, zmiana położenia dźwi-
gni nie jest możliwa.
ABS - SYSTEM ZAPOBIEGAJĄCY
BLOKADZIE KÓŁ
Układ ABS z Elektronicznym
Rozdziałem Hamowania (REF)
zwiększa stateczność i łatwość pro-
wadzenia Waszego pojazdu, w szc-
zególności na złej lub śliskiejnawierzchni. Uwaga: w przypadku zmiany kół
(opon i felg), zwrócić uwagę, aby
posiadały one homologację.
Układ ABS zaczyna automatycznie
działać wtedy, gdy pojawia się ryzy-
ko zablokowania kół.
