Peugeot Expert VU 2016 Betriebsanleitung (in German)

299
Expert_de_Chap08_En-cas-de-panne_ed01-2016
F Wenn Ihr Fahrzeug mit einem Stahlnotrad ausgestattet ist, entfernen Sie die
Zierkappe mit dem Werkzeug 3 .
F

W
enn Ihr Fahrzeug mit einem Reserverad
ausgestattet ist, entfernen Sie mit
dem Werkzeug 3 die Kappen auf allen
Schrauben.
F

W
enn Ihr Fahrzeug damit ausgestattet ist,
bringen Sie den Steckschlüsselaufsatz
für die Diebstahlschutzmuttern 4
auf dem Radschlüssel 1 an, um die
Diebstahlsicherungsschraube zu lösen.
F

Lö
sen Sie die anderen Schrauben, ohne
Sie zu entfernen mit dem Radschlüssel 1 .F
S etzen Sie die Auflage des
Wagenheberfußes am Boden an und
vergewissern Sie sich, dass sie senkrecht
zur dafür am
u
n
terboden vorgesehenen
Ansatzstelle A oder B liegt, je nachdem,
welche dem zu wechselnden Reifen am
nächsten liegt.
Rad abmontieren
Fahrzeug abstellen
Stellen Sie das Fahrzeug so ab, dass es den
Verkehr nicht behindert: auf einem waagerechten,
festen, nicht rutschigen
u
n
tergrund.
Verwenden Sie:
- den Wagenheber nicht für einen
anderen Zweck als das Anheben
der Fahrzeugs,
-
k

einen anderen Wagenheber als
den vom Hersteller mitgelieferten.
Wenn Ihr Fahrzeug über ein
Schaltgetriebe verfügt, legen Sie den
1.
g
a

ng ein und schalten Sie dann die
Zündung aus, um die Räder zu blockieren.
Wenn Ihr Fahrzeug über ein
Automatikgetriebe verfügt, stellen Sie
das
g
a

ngwahlrad auf Position P ein
und schalten danach die Zündung aus,
um die Räder zu blockieren.
Wenn Ihr Fahrzeug über ein
automatisiertes Schaltgetriebe verfügt,
stellen Sie das
g
a

ngwahlrad auf A und
schalten danach die Zündung aus, um
die Räder zu blockieren.
Ziehen Sie die Feststellbremse an und
überprüfen Sie, dass die Kontrollleuchte
im Kombiinstrument aufleuchtet.
Stellen Sie unbedingt sicher, dass die
Insassen ausgestiegen sind und sich in
einem sicheren Bereich aufhalten.
Arbeiten Sie niemals unter einem
Fahrzeug, das nur durch einen
Wagenheber abgestützt wird;
verwenden Sie einen Stützbock.
8
Bei Pannen und Störungen

300
Expert_de_Chap08_En-cas-de-panne_ed01-2016

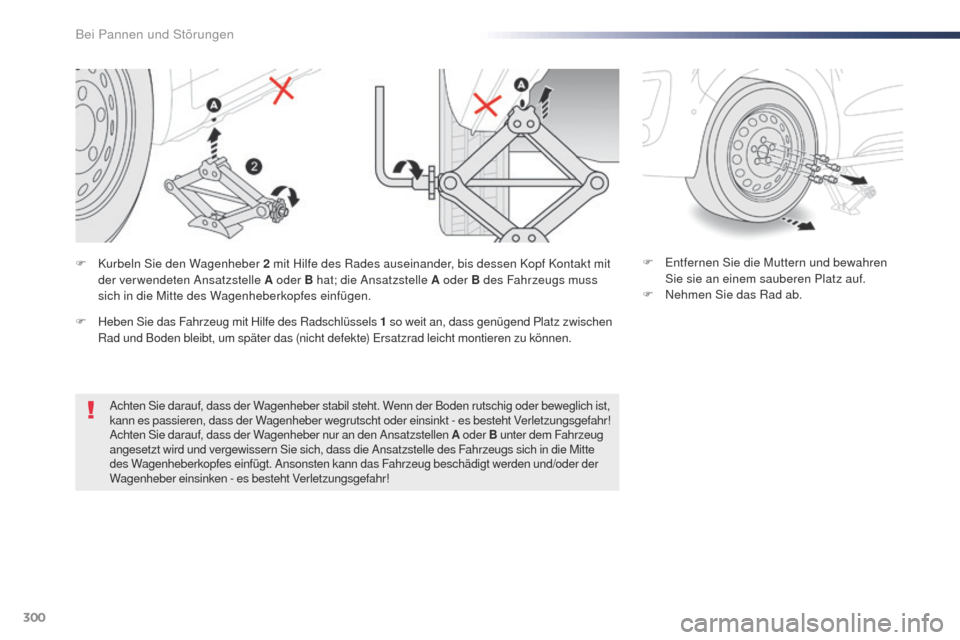

Achten Sie darauf, dass der Wagenheber stabil steht. Wenn der Boden rutschig oder beweglich ist,
kann es passieren, dass der Wagenheber wegrutscht oder einsinkt - es besteht Verletzungsgefahr!
Achten Sie darauf, dass der Wagenheber nur an den Ansatzstellen A oder B unter dem Fahrzeug
angesetzt wird und vergewissern Sie sich, dass die Ansatzstelle des Fahrzeugs sich in die Mitte
des Wagenheberkopfes einfügt. Ansonsten kann das Fahrzeug beschädigt werden und/oder der
Wagenheber einsinken - es besteht Verletzungsgefahr!
F Entfernen Sie die Muttern und bewahren
Sie sie an einem sauberen Platz auf.
F

N
ehmen Sie das Rad ab.
F
K
urbeln Sie den Wagenheber 2 mit Hilfe des Rades auseinander, bis dessen Kopf Kontakt mit
der verwendeten Ansatzstelle A oder B hat; die Ansatzstelle A oder B des Fahrzeugs muss
sich in die Mitte des Wagenheberkopfes einfügen.
F

H

eben Sie das Fahrzeug mit Hilfe des Radschlüssels 1 so weit an, dass genügend Platz zwischen
Rad und Boden bleibt, um später das (nicht defekte) Ersatzrad leicht montieren zu können.
Bei Pannen und Störungen

301
Expert_de_Chap08_En-cas-de-panne_ed01-2016

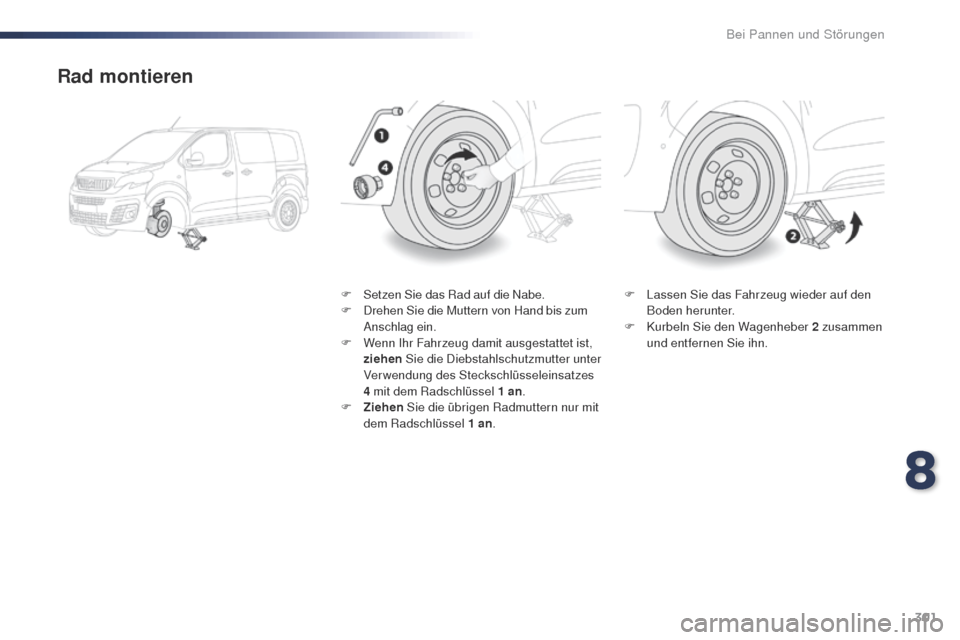

Rad montieren
F Setzen Sie das Rad auf die Nabe.
F Drehen Sie die Muttern von Hand bis zum
Anschlag ein.
F

W
enn Ihr Fahrzeug damit ausgestattet ist,
ziehen Sie die Diebstahlschutzmutter unter
Verwendung des Steckschlüsseleinsatzes
4 mit dem Radschlüssel 1 an .
F

Z
iehen Sie die übrigen Radmuttern nur mit
dem Radschlüssel 1 an . F
L assen Sie das Fahrzeug wieder auf den
Boden herunter.
F

K
urbeln Sie den Wagenheber 2 zusammen
und entfernen Sie ihn.
8
Bei Pannen und Störungen

302
Expert_de_Chap08_En-cas-de-panne_ed01-2016
F Wenn Ihr Fahrzeug damit ausgestattet ist, ziehen Sie die
Diebstahlschutzmutter unter Verwendung
des Steckschlüsseleinsatzes


4 mit dem
Radschlüssel 1 fest.
F

Z
iehen Sie die übrigen Radmuttern nur mit
dem Radschlüssel 1 fest .
F

V
erstauen Sie das Werkzeug im
Werkzeugkasten. Der Reifendruck ist auf diesem Aufkleber
angegeben.
Nach einem Radwechsel
Verstauen Sie das defekte Rad im Korb.
Lassen Sie so schnell wie möglich
von einem Vertreter des PE
u

g
E
O
t-
H

ändlernetzes oder einer qualifizierte
Fachwerkstatt überprüfen, ob die
Radmuttern richtig festgezogen sind und
das Ersatzrad den richtigen Reifendruck hat.
Lassen Sie das defekte Rad reparieren und
bringen Sie es gleich danach wieder am
Fahrzeug an.
Wenn Ihr Fahrzeug mit
Reifendrucküberwachung ausgestattet
ist, prüfen Sie die Reifen und sehen Sie
sich die entsprechende Rubrik an.
Reifendrucküberwachung
Das Stahlersatzrad hat keinen
Reifendrucksensor.
Rad mit Radkappe
Setzen Sie bei der Wiedermontage
des Rades die Radkappe beginnend
am Ventildurchgang wieder auf und
drücken Sie sie rundum mit der flachen
Hand fest.
Für weitere Informationen zur
Reifendrucküberwachung
siehe
entsprechende Rubrik.
Bei Pannen und Störungen

303
Expert_de_Chap08_En-cas-de-panne_ed01-2016

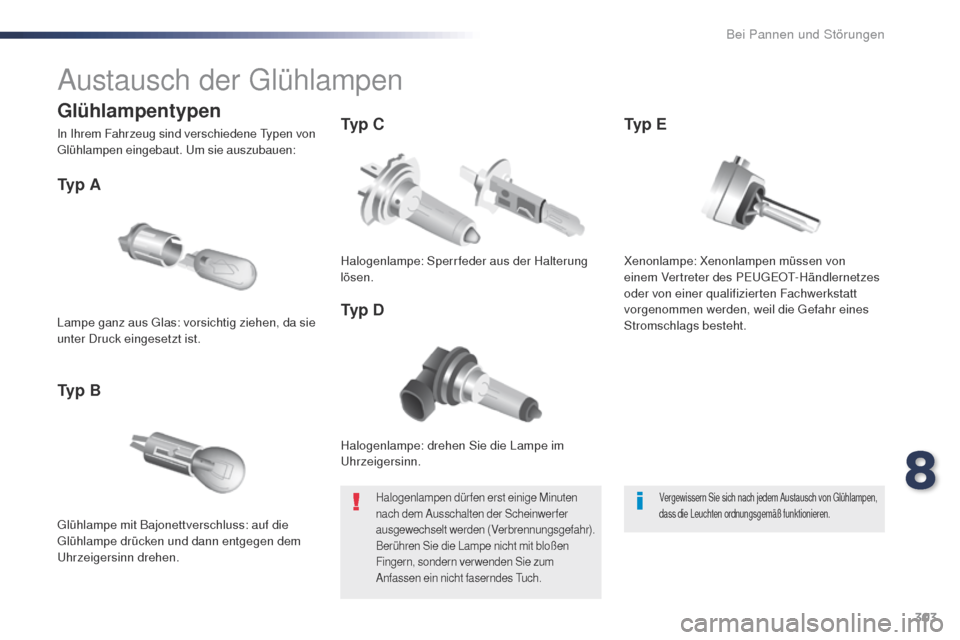

Austausch der glühlampen
Halogenlampe: drehen Sie die Lampe im uhr
zeigersinn.
Ty p A
glühlampe mit Bajonettverschluss: auf die glühlampe drücken und dann entgegen dem
uh

rzeigersinn drehen.
Ty p B Ty p C
Ty p D
Lampe ganz aus gl
as: vorsichtig ziehen, da sie
unter Druck eingesetzt ist. Halogenlampe: Sperrfeder aus der Halterung
lösen.
Halogenlampen dürfen erst einige Minuten
nach dem Ausschalten der Scheinwerfer
ausgewechselt werden (Verbrennungsgefahr).
Berühren Sie die Lampe nicht mit bloßen
Fingern, sondern verwenden Sie zum
Anfassen ein nicht faserndes
t
u
ch.Vergewissern Sie sich nach jedem Austausch von gl ühlampen,
dass die Leuchten ordnungsgemäß funktionieren.
Glühlampentypen
In Ihrem Fahrzeug sind verschiedene ty pen von gl
ühlampen eingebaut. um sie auszubauen:
Xenonlampe: Xenonlampen müssen von
einem Vertreter des PE
u

g
E
O
t-
Händlernetzes
oder von einer qualifizierten Fachwerkstatt
vorgenommen werden, weil die
g
e
fahr eines
Stromschlags besteht.Ty p E
8
Bei Pannen und Störungen

304
Expert_de_Chap08_En-cas-de-panne_ed01-2016
Frontleuchten
Xenonlampen
Für weitere Informationen zum Austausch
einer Glühlampe und insbesondere zu den
Lampentypen siehe entsprechende Rubrik.
Halogenleuchten
Für weitere Informationen zum Austausch
einer Glühlampe und insbesondere der
Lampentypen siehe entsprechende Rubrik.
Achten Sie bei Lampen mit Zentrierstiften
vom
t
y
p H7... auf die richtige
Positionierung, um eine optimale
Ausleuchtung zu gewährleisten.
Nebelscheinwerfer
Ty p D , H11 - 5 5 W
Bei bestimmten Witterungsbedingungen
(niedrige
te mperatur, Feuchtigkeit) ist
es normal, wenn die Streuscheiben der
Scheinwerfer und der Heckleuchten von
innen beschlagen; die niedergeschlagene
Feuchtigkeit verschwindet ein paar Minuten
nach dem Einschalten der Beleuchtung.
1. Fernlicht Ty
p C, H1- 55W
2.
A

bblendlicht
Ty

p E, D8S 25W
3.


Blinkleuchten
Ty

p B, PY21W-21W (bernsteinfarben)
1.
Standlicht

Ty
p A , W5W-5W
2.
Fe

rnlicht
Ty

p C , H1- 55W
3.


Abblendlicht
Ty

p C , H7- 5 5 W
4.


t
ag

fahrlicht
Ty

p A , W21W LL-21W
5.


Blinkleuchten
Ty

p B , PY21W-21W (bernsteinfarben)
Bei Pannen und Störungen

305
Expert_de_Chap08_En-cas-de-panne_ed01-2016

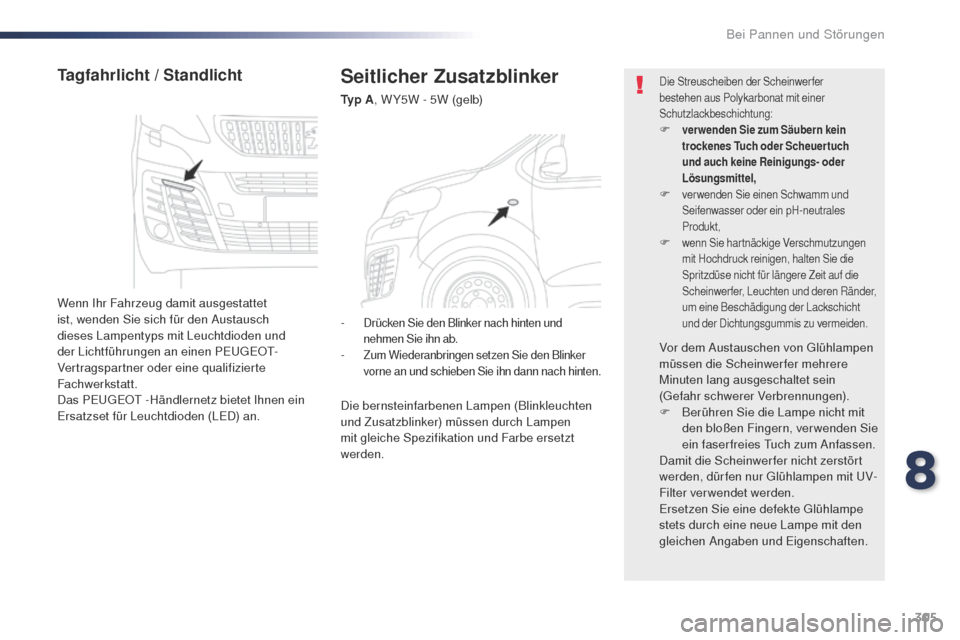

Seitlicher Zusatzblinker
Ty p A, W Y5W - 5W (gelb)
Tagfahrlicht / Standlicht
Wenn Ihr Fahrzeug damit ausgestattet
ist, wenden Sie sich für den Austausch
dieses Lampentyps mit Leuchtdioden und
der Lichtführungen an einen PE
u

g
E
O
t-
V

ertragspartner oder eine qualifizierte
Fachwerkstatt.
Das PE
u

g
E
O
t
-Händlernetz bietet Ihnen ein
Ersatzset für Leuchtdioden (LED) an.
Die Streuscheiben der Scheinwerfer
bestehen aus Polykarbonat mit einer
Schutzlackbeschichtung:
F verwenden Sie zum Säubern kein trockenes Tuch oder Scheuertuch
und auch keine Reinigungs- oder
Lösungsmittel,
F verwenden Sie einen Schwamm und Seifenwasser oder ein pH-neutrales
Produkt,
F wenn Sie hartnäckige Verschmutzungen mit Hochdruck reinigen, halten Sie die
Spritzdüse nicht für längere Zeit auf die
Scheinwerfer, Leuchten und deren Ränder,
um eine Beschädigung der Lackschicht
und der Dichtungsgummis zu vermeiden.
Vor dem Austauschen von gl ühlampen
müssen die Scheinwerfer mehrere
Minuten lang ausgeschaltet sein
(
ge

fahr schwerer Verbrennungen).
F

B
erühren Sie die Lampe nicht mit
den bloßen Fingern, verwenden Sie
ein faserfreies
t
u
ch zum Anfassen.
Damit die Scheinwer fer nicht zerstört
werden, dür fen nur
g
l
ühlampen mit u
V
-
Filter verwendet werden.
Ersetzen Sie eine defekte
g
l
ühlampe
stets durch eine neue Lampe mit den
gleichen Angaben und Eigenschaften.
-

Drücken Sie den Blinker nach hinten und
nehmen Sie ihn ab.
- Zum Wiederanbringen setzen Sie den Blinker
vorne an und schieben Sie ihn dann nach hinten.
Die bernsteinfarbenen Lampen (Blinkleuchten
und Zusatzblinker) müssen durch Lampen
mit gleiche Spezifikation und Farbe ersetzt
werden.
8
Bei Pannen und Störungen

306
Expert_de_Chap08_En-cas-de-panne_ed01-2016
Achten Sie beim Wiedereinbau des
Steckverbinders und der Lampe in den
Scheinwer fer darauf, dass alles bis zum "Klick"
der Verriegelung in der Halterung positioniert wird.
Abblendlicht
(Halogen-Scheinwerfer)
Ty p C, H7- 5 5 W
Tagfahrlicht
(Halogen-Scheinwerfer)
Ty p A , W21W LL-21W
Standlicht
(Halogen-Scheinwerfer)
Ty p A, W5W
F

D

rücken Sie auf den oberen Clip des
Deckels und kippen Sie ihn dann nach
hinten, um ihn zu entfernen.
F

D

rücken Sie auf den unteren Clip des
Steckverbinders und entfernen Sie
Steckverbinder und Lampe.
F

Z

iehen Sie die Lampe heraus und
tauschen Sie sie aus.
gehen

Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor. F

D

rücken Sie auf den oberen Clip des
Deckels und kippen Sie ihn dann nach
hinten, um ihn zu entfernen.
F

D

rücken Sie auf die beiden seitlichen
Clips des Steckverbinders und ziehen Sie
Steckverbinder und Lampe heraus.
F

Z

iehen Sie die Lampe heraus und
tauschen Sie sie aus.
gehen

Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor. F

D
rücken Sie auf den oberen Clip des
Deckels und kippen Sie den Deckel dann
nach hinten, um ihn zu entfernen.
F

D
rücken Sie auf die beiden seitlichen Clips
des Steckverbinders und entfernen Sie
Steckverbinder und Lampe.
F

Z
iehen Sie die Lampe heraus und
tauschen Sie sie aus.
gehen

Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
Bei Pannen und Störungen

307
Expert_de_Chap08_En-cas-de-panne_ed01-2016
Vorsicht im Bereich hinter der rechten
Leuchte (Fahrzeugrichtung); dieser ist
möglicherweise heiß und es besteht
Verbrennungsgefahr (Entlüftungsschläuche).Ein schnelles Blinken des
Fahrtrichtungsanzeigers (rechts oder links)
weist auf eine Funktionsstörung einer der
Lampen der entsprechenden Seite hin.
Fahrtrichtungsanzeiger
(Halogen-Scheinwerfer)
Ty p B, PY21W-21W (bernsteinfarben)
Fernlicht
(Halogen-Scheinwerfer)
Ty p C, H1- 55W
F
D
rücken Sie auf den oberen Clip des
Deckels und kippen Sie ihn dann nach
hinten, um ihn zu entfernen.
F

D
rücken Sie auf den unteren Clip des
Steckverbinders und entfernen Sie
Steckverbinder und Lampe.
F

Z
iehen Sie die Lampe heraus und
tauschen Sie sie aus.
gehen

Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor. F

D
rücken Sie auf den oberen Clip des
Deckels und kippen Sie ihn dann nach
hinten, um ihn zu entfernen.
F

Sc
hrauben Sie die Lampenfassung
um eine Vierteldrehung gegen den
uh

rzeigersinn heraus.
F

Z
iehen Sie die Lampenfassung ab.
F

E
rsetzen Sie die defekte Lampe.
gehen

Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
8
Bei Pannen und Störungen

308
Expert_de_Chap08_En-cas-de-panne_ed01-2016
Abblendlicht
(Xenonlampen)
Ty p E, D8S 25W
F
D
rücken Sie auf den oberen Clip des
Deckels und kippen Sie ihn dann nach
hinten, um ihn zu entfernen.
F

Sc
hrauben Sie Lampenfassung
eine Vierteldrehung entgegen dem
uh

rzeigersinn heraus.
F
t
a
uschen Sie die defekte Lampe aus.
gehen

Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
Der Austausch der Xenonlampen D8S
muss von einem Vertreter des PEu gE Ot-
H
ändlernetzes oder von einer qualifizierten
Fachwerkstatt vorgenommen werden, weil
Stromschlaggefahr besteht.
Es wird empfohlen, die D8S-Lampen alle
auszutauschen, wenn eine davon defekt ist.
Fernlicht
(Xenon-Scheinwerfer)
Ty p C , H1- 55W
Achten Sie beim Wiedereinbau des
Steckverbinders und der Lampe in den
Scheinwerfer darauf, alles bis zum
"Klick" zur Verriegelung einzubauen.
Ein schnelles Blinken des
Fahrtrichtungsanzeigers (rechts oder links)
weist auf eine Funktionsstörung einer der
Lampen der entsprechenden Seite hin.
Fahrtrichtungsanzeiger
(Xenon-Scheinwerfer)
Ty p B , PY21W-21W (bernsteinfarben)
F

D

rücken Sie auf den oberen Clip des
Deckels und kippen Sie ihn dann nach
hinten, um ihn zu entfernen.
F

D

rücken Sie auf den unteren Clip des
Steckverbinders und entfernen Sie den
Steckverbinder und die Lampe.
F

Z

iehen Sie die Lampe heraus und
tauschen Sie sie aus.
gehen

Sie beim Wiedereinbau in umgekehrter
Reihenfolge vor.
Bei Pannen und Störungen
