PEUGEOT PARTNER 2022 Omistajan Käsikirja (in Finnish)

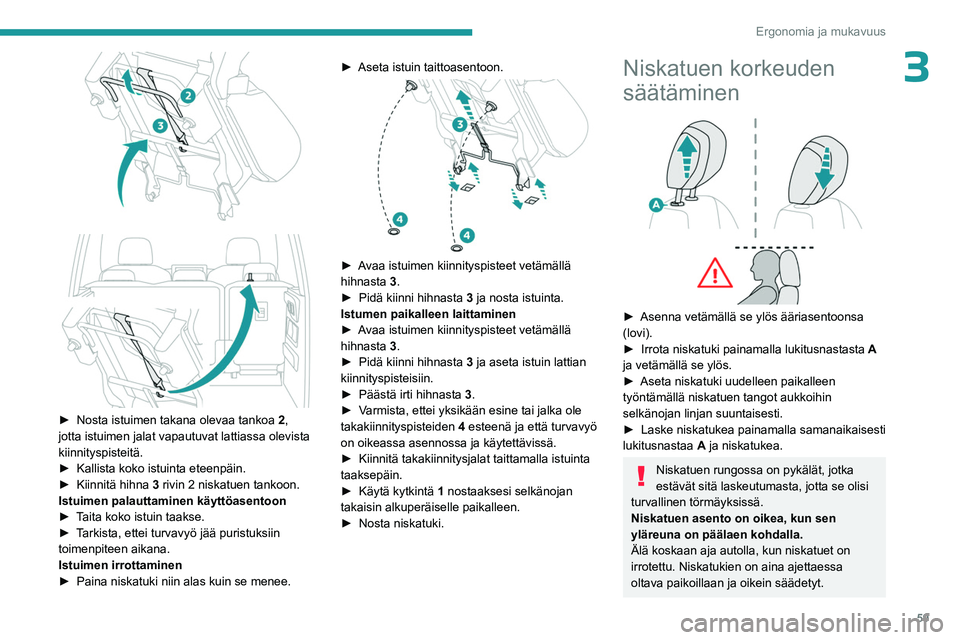

59
Ergonomia ja mukavuus
3



►  Nosta istuimen takana olevaa tankoa 2 ,
jotta istuimen jalat vapautuvat lattiassa olevista
kiinnityspisteitä.
►  Kallista
  koko   istuinta   eteenpäin.
►  Kiinnitä
  hihna  
3
rivin 2 niskatuen tankoon.
Istuimen palauttaminen käyttöasentoon
►  Taita
  koko   istuin   taakse.
►  Tarkista,
  ettei   turvavyö   jää   puristuksiin  
toimenpiteen aikana.
Istuimen irrottaminen
► 

Paina   niskatuki   niin   alas   kuin   se   menee.►  Aseta
  istuin   taittoasentoon.


►  Avaa istuimen kiinnityspisteet vetämällä hihnasta
3
.
►  Pidä
  kiinni   hihnasta  
3
ja nosta istuinta.
Istumen paikalleen laittaminen
►  Avaa
  istuimen   kiinnityspisteet   vetämällä  
hihnasta 3

.
►  Pidä
  kiinni   hihnasta  
3
ja aseta istuin lattian
kiinnityspisteisiin.
►  Päästä
  irti   hihnasta  
3
.
►  Varmista,
  ettei   yksikään   esine   tai   jalka   ole  
takakiinnityspisteiden 4

esteenä ja että turvavyö
on oikeassa asennossa ja käytettävissä.
►  Kiinnitä
  takakiinnitysjalat   taittamalla   istuinta  
taaksepäin.
► 

Käytä   kytkintä   1 nostaaksesi selkänojan
takaisin alkuperäiselle paikalleen.
►  Nosta
  niskatuki.
Niskatuen korkeuden
säätäminen


►  Asenna vetämällä se ylös ääriasentoonsa (lovi).
► Irrota   niskatuki   painamalla   lukitusnastasta A
ja vetämällä se ylös.
►  Aseta
  niskatuki   uudelleen   paikalleen  
työntämällä niskatuen tangot aukkoihin
selkänojan linjan suuntaisesti.
► 

Laske   niskatukea   painamalla   samanaikaisesti  
lukitusnastaa A

ja niskatukea.
Niskatuen rungossa on pykälät, jotka
estävät sitä laskeutumasta, jotta se olisi
turvallinen törmäyksissä.
Niskatuen asento on oikea, kun sen
yläreuna on päälaen kohdalla.
Älä koskaan aja autolla, kun niskatuet on
irrotettu. Niskatukien on aina ajettaessa
oltava paikoillaan ja oikein säädetyt.

60

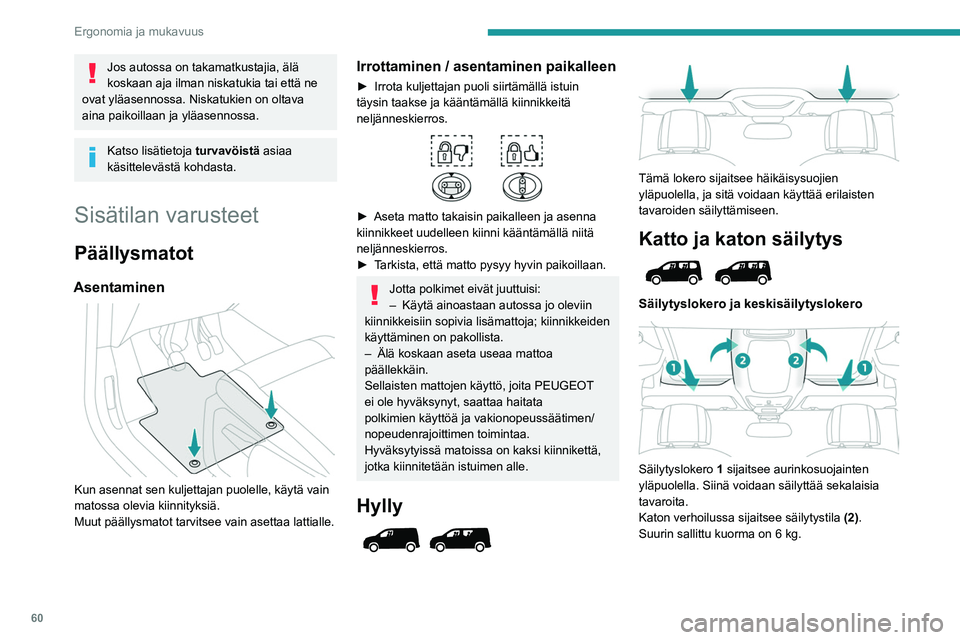

Ergonomia ja mukavuus
Jos autossa on takamatkustajia, älä
koskaan aja ilman niskatukia tai että ne
ovat yläasennossa. Niskatukien on oltava
aina paikoillaan ja yläasennossa.
Katso lisätietoja turvavöistä asiaa
käsittelevästä kohdasta.
Sisätilan varusteet
Päällysmatot
Asentaminen

Kun asennat sen kuljettajan puolelle, käytä vain
matossa olevia kiinnityksiä.
Muut päällysmatot tarvitsee vain asettaa lattialle.
Irrottaminen / asentaminen paikalleen
►  Irrota kuljettajan puoli siirtämällä istuin täysin taakse ja kääntämällä kiinnikkeitä
neljänneskierros.


►  Aseta matto takaisin paikalleen ja asenna kiinnikkeet uudelleen kiinni kääntämällä niitä
neljänneskierros.
► 
Tarkista,   että   matto   pysyy   hyvin   paikoillaan.
Jotta polkimet eivät juuttuisi:
– Käytä ainoastaan autossa jo oleviin
kiinnikkeisiin sopivia lisämattoja; kiinnikkeiden
käyttäminen on pakollista.
–

Älä koskaan aseta useaa mattoa
päällekkäin.
Sellaisten mattojen käyttö, joita PEUGEOT


ei ole hyväksynyt, saattaa haitata
polkimien käyttöä ja vakionopeussäätimen/
nopeudenrajoittimen toimintaa.
Hyväksytyissä matoissa on kaksi kiinnikettä,
jotka kiinnitetään istuimen alle.
Hylly



Tämä lokero sijaitsee häikäisysuojien
yläpuolella, ja sitä voidaan käyttää erilaisten
tavaroiden säilyttämiseen.
Katto ja katon säilytys

Säilytyslokero ja keskisäilytyslokero

Säilytyslokero 1 sijaitsee aurinkosuojainten
yläpuolella. Siinä voidaan säilyttää sekalaisia
tavaroita.
Katon verhoilussa sijaitsee säilytystila (2).
Suurin sallittu kuorma on 6 kg.

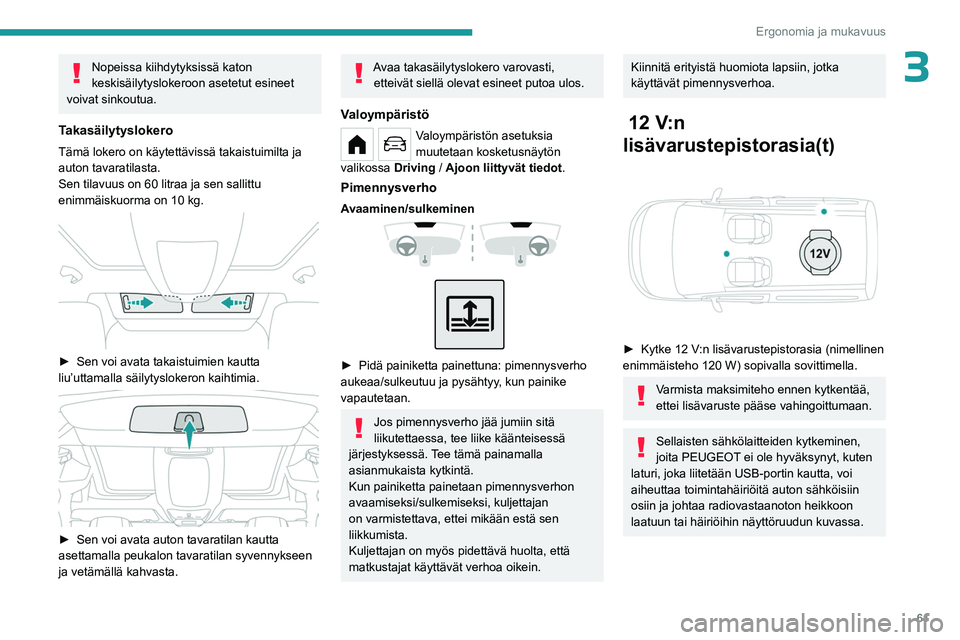

61
Ergonomia ja mukavuus
3Nopeissa kiihdytyksissä katon
keskisäilytyslokeroon asetetut esineet
voivat sinkoutua.
Takasäilytyslokero
Tämä lokero on käytettävissä takaistuimilta ja
auton tavaratilasta.
Sen tilavuus on 60 litraa ja sen sallittu
enimmäiskuorma on 10 kg.


►  Sen voi avata takaistuimien kautta liu’uttamalla säilytyslokeron kaihtimia.

►  Sen voi avata auton tavaratilan kautta asettamalla peukalon tavaratilan syvennykseen
ja vetämällä kahvasta.
Avaa takasäilytyslokero varovasti, etteivät siellä olevat esineet putoa ulos.
Valoympäristö
Valoympäristön asetuksia
muutetaan kosketusnäytön
valikossa Driving / Ajoon liittyvät tiedot .
Pimennysverho
Avaaminen/sulkeminen



►  Pidä painiketta painettuna: pimennysverho aukeaa/sulkeutuu ja pysähtyy , kun painike
vapautetaan.
Jos pimennysverho jää jumiin sitä
liikutettaessa, tee liike käänteisessä
järjestyksessä. Tee tämä painamalla
asianmukaista kytkintä.
Kun painiketta painetaan pimennysverhon
avaamiseksi/sulkemiseksi, kuljettajan
on varmistettava, ettei mikään estä sen
liikkumista.
Kuljettajan on myös pidettävä huolta, että
matkustajat käyttävät verhoa oikein.
Kiinnitä erityistä huomiota lapsiin, jotka
käyttävät pimennysverhoa.
12 V:n
lisävarustepistorasia(t)


►  Kytke 12 V:n lisävarustepistorasia (nimellinen enimmäisteho 120 W) sopivalla sovittimella.
Varmista maksimiteho ennen kytkentää,
ettei lisävaruste pääse vahingoittumaan.
Sellaisten sähkölaitteiden kytkeminen,
joita PEUGEOT ei ole hyväksynyt, kuten
laturi, joka liitetään USB-portin kautta, voi
aiheuttaa toimintahäiriöitä auton sähköisiin
osiin ja johtaa radiovastaanoton heikkoon
laatuun tai häiriöihin näyttöruudun kuvassa.

62

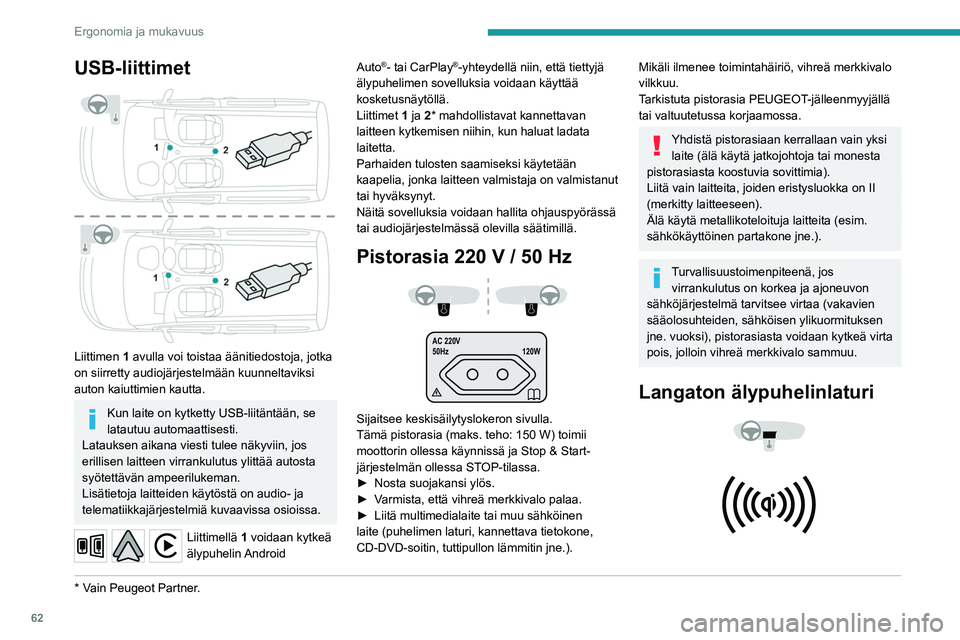

Ergonomia ja mukavuus
USB-liittimet

Liittimen 1 avulla voi toistaa äänitiedostoja, jotka
on siirretty audiojärjestelmään kuunneltaviksi
auton kaiuttimien kautta.
Kun laite on kytketty USB-liitäntään, se
latautuu automaattisesti.
Latauksen aikana viesti tulee näkyviin, jos
erillisen laitteen virrankulutus ylittää autosta
syötettävän ampeerilukeman.
Lisätietoja laitteiden käytöstä on audio- ja
telematiikkajärjestelmiä kuvaavissa osioissa.
Liittimellä 1 voidaan kytkeä
älypuhelin Android
* Vain Peugeot Partner. Auto
®- tai CarPlay®-yhteydellä niin, että tiettyjä
älypuhelimen sovelluksia voidaan käyttää
kosketusnäytöllä.
Liittimet 1 ja 2* mahdollistavat kannettavan
laitteen kytkemisen niihin, kun haluat ladata
laitetta.
Parhaiden tulosten saamiseksi käytetään
kaapelia, jonka laitteen valmistaja on valmistanut
tai hyväksynyt.
Näitä sovelluksia voidaan hallita ohjauspyörässä
tai audiojärjestelmässä olevilla säätimillä.
Pistorasia 220 V / 50 Hz


AC 220V
50Hz 120W

Sijaitsee keskisäilytyslokeron sivulla.
Tämä pistorasia (maks. teho: 150 W) toimii
moottorin ollessa käynnissä ja Stop & Start-
järjestelmän ollessa STOP-tilassa.
►  Nosta
  suojakansi   ylös.
►  Varmista,
  että   vihreä   merkkivalo   palaa.
►  Liitä
  multimedialaite   tai   muu   sähköinen  
laite (puhelimen laturi, kannettava tietokone,
CD-DVD-soitin, tuttipullon lämmitin jne.).
Mikäli ilmenee toimintahäiriö, vihreä merkkivalo
vilkkuu.
Tarkistuta pistorasia PEUGEOT-jälleenmyyjällä
tai valtuutetussa korjaamossa.
Yhdistä pistorasiaan kerrallaan vain yksi laite (älä käytä jatkojohtoja tai monesta
pistorasiasta koostuvia sovittimia).
Liitä vain laitteita, joiden eristysluokka on II
(merkitty laitteeseen).
Älä käytä metallikoteloituja laitteita (esim.
sähkökäyttöinen partakone jne.).
Turvallisuustoimenpiteenä, jos virrankulutus on korkea ja ajoneuvon
sähköjärjestelmä tarvitsee virtaa (vakavien
sääolosuhteiden, sähköisen ylikuormituksen
jne. vuoksi), pistorasiasta voidaan kytkeä virta
pois, jolloin vihreä merkkivalo sammuu.
Langaton älypuhelinlaturi

63

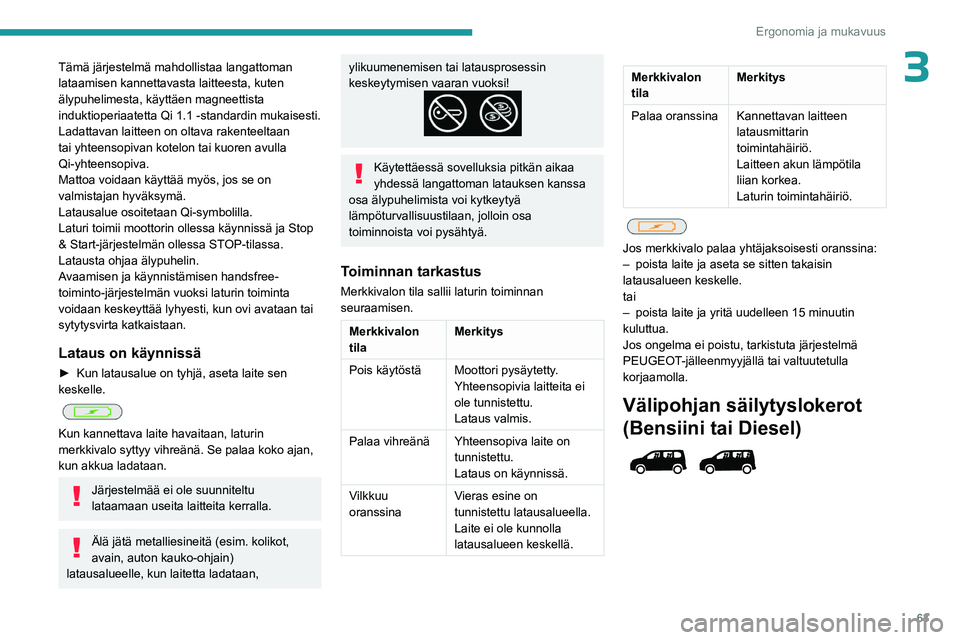

Ergonomia ja mukavuus
3Tämä järjestelmä mahdollistaa langattoman
lataamisen kannettavasta laitteesta, kuten
älypuhelimesta, käyttäen magneettista
induktioperiaatetta Qi 1.1 -standardin mukaisesti.
Ladattavan laitteen on oltava rakenteeltaan
tai yhteensopivan kotelon tai kuoren avulla
Qi-yhteensopiva.
Mattoa voidaan käyttää myös, jos se on
valmistajan hyväksymä.
Latausalue osoitetaan Qi-symbolilla.
Laturi toimii moottorin ollessa käynnissä ja Stop
& Start-järjestelmän ollessa STOP-tilassa.
Latausta ohjaa älypuhelin.
Avaamisen ja käynnistämisen handsfree-
toiminto-järjestelmän vuoksi laturin toiminta
voidaan keskeyttää lyhyesti, kun ovi avataan tai
sytytysvirta katkaistaan.
Lataus on käynnissä
►  Kun latausalue on tyhjä, aseta laite sen keskelle.

Kun kannettava laite havaitaan, laturin
merkkivalo syttyy vihreänä. Se palaa koko ajan,
kun akkua ladataan.
Järjestelmää ei ole suunniteltu
lataamaan useita laitteita kerralla.
Älä jätä metalliesineitä (esim. kolikot,
avain, auton kauko-ohjain)
latausalueelle, kun laitetta ladataan,
ylikuumenemisen tai latausprosessin
keskeytymisen vaaran vuoksi!
Käytettäessä sovelluksia pitkän aikaa
yhdessä langattoman latauksen kanssa
osa älypuhelimista voi kytkeytyä
lämpöturvallisuustilaan, jolloin osa
toiminnoista voi pysähtyä.
Toiminnan tarkastus
Merkkivalon tila sallii laturin toiminnan
seuraamisen.
Merkkivalon
tila Merkitys
Pois käytöstä Moottori pysäytetty. Yhteensopivia laitteita ei
ole tunnistettu.
Lataus valmis.
Palaa vihreänä Yhteensopiva laite on tunnistettu.
Lataus on käynnissä.
Vilkkuu
oranssina Vieras esine on
tunnistettu latausalueella.
Laite ei ole kunnolla
latausalueen keskellä.
Merkkivalon
tilaMerkitys
Palaa oranssina Kannettavan laitteen latausmittarin
toimintahäiriö.
Laitteen akun lämpötila
liian korkea.
Laturin toimintahäiriö.


Jos merkkivalo palaa yhtäjaksoisesti oranssina:
– poista laite ja aseta se sitten takaisin
latausalueen keskelle.
tai
–

poista laite ja yritä uudelleen 15 minuutin
kuluttua.
Jos ongelma ei poistu, tarkistuta järjestelmä
PEUGEOT

-jälleenmyyjällä tai valtuutetulla
korjaamolla.
Välipohjan säilytyslokerot
(Bensiini tai Diesel)

64

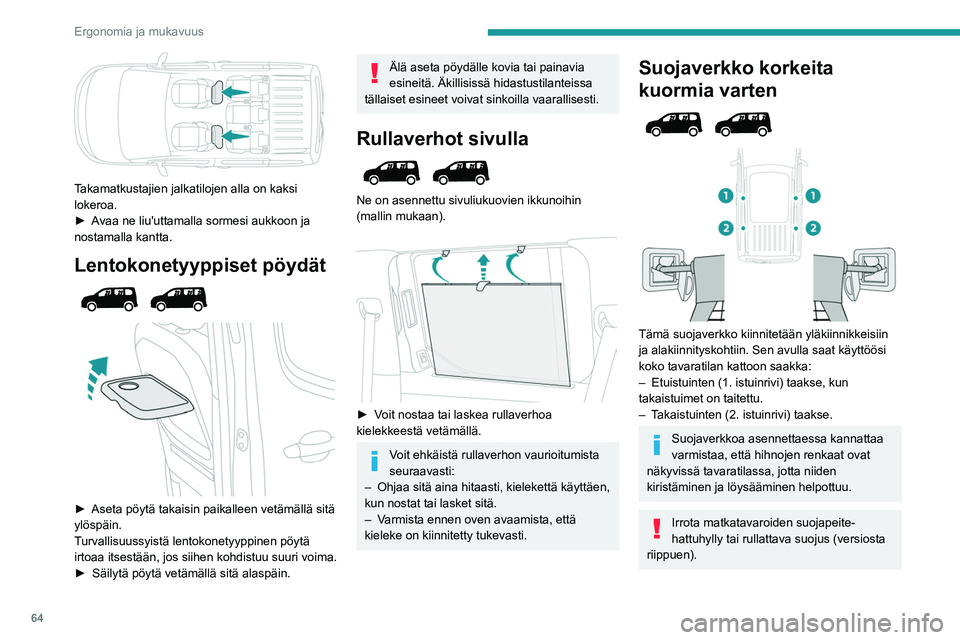

Ergonomia ja mukavuus

Takamatkustajien jalkatilojen alla on kaksi
lokeroa.
►  Avaa  ne   liu'uttamalla   sormesi   aukkoon   ja  
nostamalla kantta.
Lentokonetyyppiset pöydät



►  Aseta pöytä takaisin paikalleen vetämällä sitä ylöspäin.
T urvallisuussyistä lentokonetyyppinen pöytä
irtoaa itsestään, jos siihen kohdistuu suuri voima.
►  Säilytä
  pöytä   vetämällä   sitä   alaspäin.
Älä aseta pöydälle kovia tai painavia
esineitä. Äkillisissä hidastustilanteissa
tällaiset esineet voivat sinkoilla vaarallisesti.
Rullaverhot sivulla

Ne on asennettu sivuliukuovien ikkunoihin
(mallin mukaan).


►  Voit nostaa tai laskea rullaverhoa kielekkeestä vetämällä.
Voit ehkäistä rullaverhon vaurioitumista
seuraavasti:
–

Ohjaa sitä aina hitaasti, kielekettä käyttäen,
kun nostat tai lasket sitä.
–


V

armista ennen oven avaamista, että
kieleke on kiinnitetty tukevasti.
Suojaverkko korkeita
kuormia varten




Tämä suojaverkko kiinnitetään yläkiinnikkeisiin
ja alakiinnityskohtiin. Sen avulla saat käyttöösi
koko tavaratilan kattoon saakka:
–
Etuistuinten (1. istuinrivi) taakse, kun
takaistuimet on taitettu.
–


T
akaistuinten (2. istuinrivi) taakse.
Suojaverkkoa asennettaessa kannattaa
varmistaa, että hihnojen renkaat ovat
näkyvissä tavaratilassa, jotta niiden
kiristäminen ja löysääminen helpottuu.
Irrota matkatavaroiden suojapeite-
hattuhylly tai rullattava suojus (versiosta
riippuen).

65
Ergonomia ja mukavuus

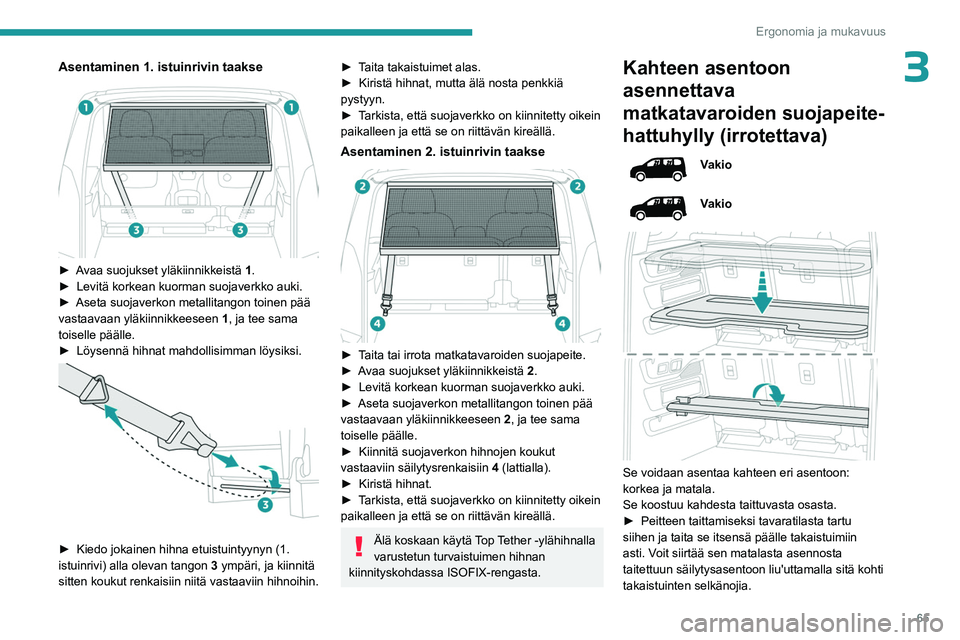

3Asentaminen 1. istuinrivin taakse

►  Avaa suojukset yläkiinnikkeistä 1.
►  Levitä   korkean   kuorman   suojaverkko   auki.
►  Aseta
  suojaverkon   metallitangon   toinen   pää  
vastaavaan yläkiinnikkeeseen 1

, ja tee sama
toiselle päälle.
►  Löysennä
  hihnat   mahdollisimman   löysiksi.


►  Kiedo jokainen hihna etuistuintyynyn (1. istuinrivi) alla olevan tangon 3
ympäri, ja kiinnitä
sitten koukut renkaisiin niitä vastaaviin hihnoihin.
►  Taita takaistuimet alas.
►  Kiristä   hihnat,   mutta   älä   nosta   penkkiä  
pystyyn.
► 

Tarkista,   että   suojaverkko   on   kiinnitetty   oikein  
paikalleen ja että se on riittävän kireällä.
Asentaminen 2. istuinrivin taakse

►  Taita tai irrota matkatavaroiden suojapeite.
►  Avaa   suojukset   yläkiinnikkeistä  2 .
►  Levitä
  korkean   kuorman   suojaverkko   auki.
►  Aseta
  suojaverkon   metallitangon   toinen   pää  
vastaavaan yläkiinnikkeeseen 2

, ja tee sama
toiselle päälle.
►  Kiinnitä
  suojaverkon   hihnojen   koukut  
vastaaviin säilytysrenkaisiin 4

(lattialla).
►  Kiristä
  hihnat.
►  Tarkista,
  että   suojaverkko   on   kiinnitetty   oikein  
paikalleen ja että se on riittävän kireällä.
Älä koskaan käytä Top Tether -ylähihnalla
varustetun turvaistuimen hihnan
kiinnityskohdassa ISOFIX-rengasta.
Kahteen asentoon
asennettava
matkatavaroiden suojapeite-
hattuhylly (irrotettava)
Vakio
Vakio


Se voidaan asentaa kahteen eri asentoon:
korkea ja matala.
Se koostuu kahdesta taittuvasta osasta.
►  Peitteen
  taittamiseksi   tavaratilasta   tartu  
siihen ja taita se itsensä päälle takaistuimiin
asti. V

oit siirtää sen matalasta asennosta
taitettuun
  säilytysasentoon   liu'uttamalla   sitä   kohti  
takaistuinten selkänojia.

66
Ergonomia ja mukavuus

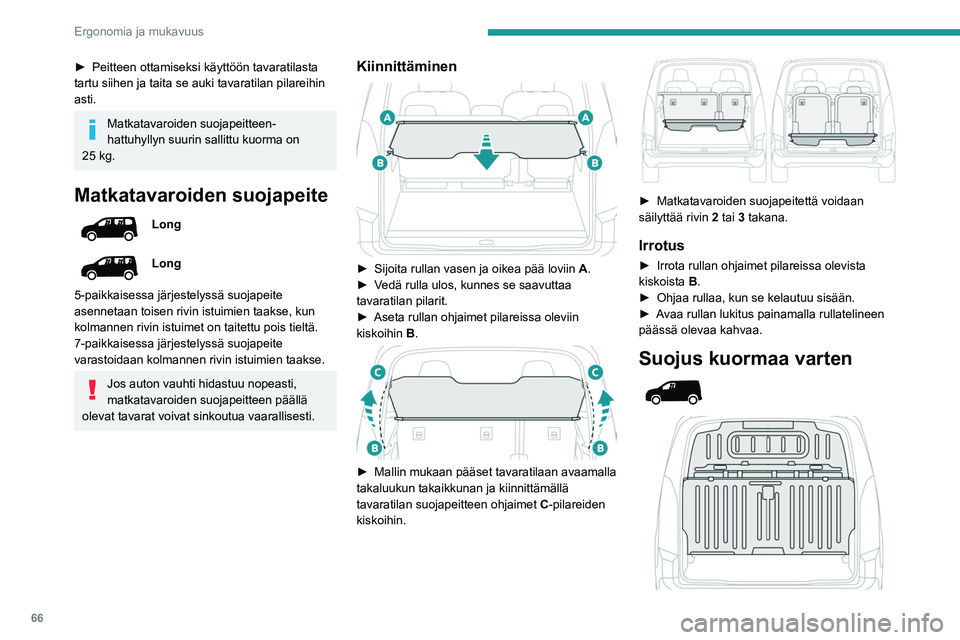

►  Peitteen ottamiseksi käyttöön tavaratilasta tartu siihen ja taita se auki tavaratilan pilareihin
asti.
Matkatavaroiden suojapeitteen-
hattuhyllyn suurin sallittu kuorma on
25

kg.
Matkatavaroiden suojapeite
Long
Long
5-paikkaisessa järjestelyssä suojapeite
asennetaan toisen rivin istuimien taakse, kun
kolmannen rivin istuimet on taitettu pois tieltä.
7-paikkaisessa järjestelyssä suojapeite
varastoidaan kolmannen rivin istuimien taakse.
Jos auton vauhti hidastuu nopeasti,
matkatavaroiden suojapeitteen päällä
olevat tavarat voivat sinkoutua vaarallisesti.
Kiinnittäminen

►  Sijoita rullan vasen ja oikea pää loviin A .
►  Vedä   rulla   ulos,   kunnes   se   saavuttaa  
tavaratilan pilarit.
► 

Aseta   rullan   ohjaimet   pilareissa   oleviin  
kiskoihin B

.


►  Mallin mukaan pääset tavaratilaan avaamalla takaluukun takaikkunan ja kiinnittämällä
tavaratilan suojapeitteen ohjaimet C
-pilareiden
kiskoihin.


►  Matkatavaroiden suojapeitettä voidaan säilyttää rivin 2
tai 3 takana.
Irrotus
►  Irrota rullan ohjaimet pilareissa olevista kiskoista B.
►  Ohjaa
  rullaa,   kun   se   kelautuu   sisään.
►  Avaa
  rullan   lukitus   painamalla   rullatelineen  
päässä olevaa kahvaa.
Suojus kuormaa varten

67
Ergonomia ja mukavuus

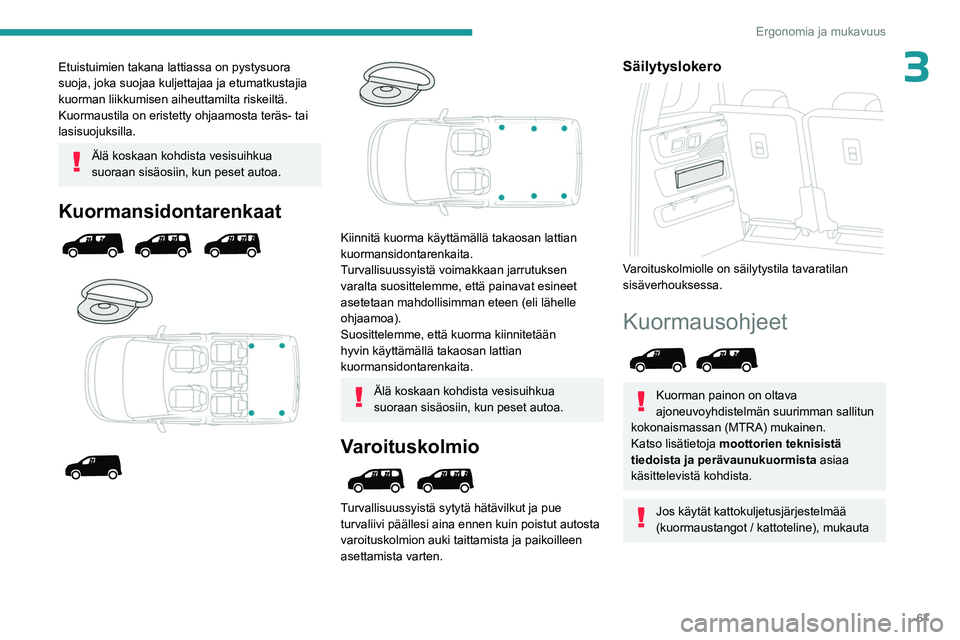

3Etuistuimien takana lattiassa on pystysuora
suoja, joka suojaa kuljettajaa ja etumatkustajia
kuorman liikkumisen aiheuttamilta riskeiltä.
Kuormaustila on eristetty ohjaamosta teräs- tai
lasisuojuksilla.
Älä koskaan kohdista vesisuihkua
suoraan sisäosiin, kun peset autoa.
Kuormansidontarenkaat







Kiinnitä kuorma käyttämällä takaosan lattian
kuormansidontarenkaita.
Turvallisuussyistä voimakkaan jarrutuksen
varalta suosittelemme, että painavat esineet
asetetaan mahdollisimman eteen (eli lähelle
ohjaamoa).
Suosittelemme, että kuorma kiinnitetään
hyvin käyttämällä takaosan lattian
kuormansidontarenkaita.
Älä koskaan kohdista vesisuihkua
suoraan sisäosiin, kun peset autoa.
Varoituskolmio

Turvallisuussyistä sytytä hätävilkut ja pue
turvaliivi päällesi aina ennen kuin poistut autosta
varoituskolmion auki taittamista ja paikoilleen
asettamista varten.
Säilytyslokero

Varoituskolmiolle on säilytystila tavaratilan
sisäverhouksessa.
Kuormausohjeet

Kuorman painon on oltava
ajoneuvoyhdistelmän suurimman sallitun
kokonaismassan (MTRA) mukainen.
Katso lisätietoja moottorien teknisistä
tiedoista ja perävaunukuormista asiaa
käsittelevistä kohdista.
Jos käytät kattokuljetusjärjestelmää
(kuormaustangot / kattoteline), mukauta

68
Ergonomia ja mukavuus

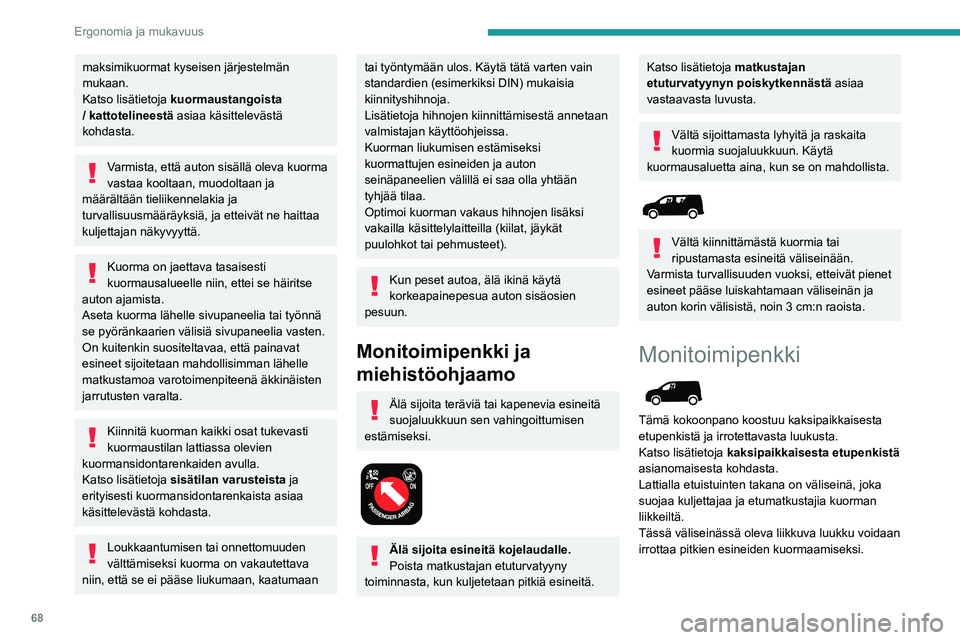

maksimikuormat kyseisen järjestelmän
mukaan.
Katso lisätietoja kuormaustangoista
/ kattotelineestä asiaa käsittelevästä
kohdasta.
Varmista, että auton sisällä oleva kuorma
vastaa kooltaan, muodoltaan ja
määrältään tieliikennelakia ja
turvallisuusmääräyksiä, ja etteivät ne haittaa
kuljettajan näkyvyyttä.
Kuorma on jaettava tasaisesti
kuormausalueelle niin, ettei se häiritse
auton ajamista.
Aseta kuorma lähelle sivupaneelia tai työnnä
se pyöränkaarien välisiä sivupaneelia vasten.
On kuitenkin suositeltavaa, että painavat
esineet sijoitetaan mahdollisimman lähelle
matkustamoa varotoimenpiteenä äkkinäisten
jarrutusten varalta.
Kiinnitä kuorman kaikki osat tukevasti
kuormaustilan lattiassa olevien
kuormansidontarenkaiden avulla.
Katso lisätietoja sisätilan varusteista ja
erityisesti kuormansidontarenkaista asiaa
käsittelevästä kohdasta.
Loukkaantumisen tai onnettomuuden
välttämiseksi kuorma on vakautettava
niin, että se ei pääse liukumaan, kaatumaan
tai työntymään ulos. Käytä tätä varten vain
standardien (esimerkiksi DIN) mukaisia
kiinnityshihnoja.
Lisätietoja hihnojen kiinnittämisestä annetaan
valmistajan käyttöohjeissa.
Kuorman liukumisen estämiseksi
kuormattujen esineiden ja auton
seinäpaneelien välillä ei saa olla yhtään
tyhjää tilaa.
Optimoi kuorman vakaus hihnojen lisäksi
vakailla käsittelylaitteilla (kiilat, jäykät
puulohkot tai pehmusteet).
Kun peset autoa, älä ikinä käytä
korkeapainepesua auton sisäosien
pesuun.
Monitoimipenkki ja
miehistöohjaamo
Älä sijoita teräviä tai kapenevia esineitä
suojaluukkuun sen vahingoittumisen
estämiseksi.


Älä sijoita esineitä kojelaudalle.
Poista matkustajan etuturvatyyny
toiminnasta, kun kuljetetaan pitkiä esineitä.
Katso lisätietoja matkustajan
etuturvatyynyn poiskytkennästä asiaa
vastaavasta luvusta.
Vältä sijoittamasta lyhyitä ja raskaita
kuormia suojaluukkuun. Käytä
kuormausaluetta aina, kun se on mahdollista.


Vältä kiinnittämästä kuormia tai
ripustamasta esineitä väliseinään.
Varmista turvallisuuden vuoksi, etteivät pienet
esineet pääse luiskahtamaan väliseinän ja
auton korin välisistä, noin 3
cm:n raoista.
Monitoimipenkki

Tämä kokoonpano koostuu kaksipaikkaisesta
etupenkistä ja irrotettavasta luukusta.
Katso lisätietoja kaksipaikkaisesta etupenkistä
asianomaisesta kohdasta.
Lattialla etuistuinten takana on väliseinä, joka
suojaa kuljettajaa ja etumatkustajia kuorman
liikkeiltä.
Tässä väliseinässä oleva liikkuva luukku voidaan
irrottaa pitkien esineiden kuormaamiseksi.
