9

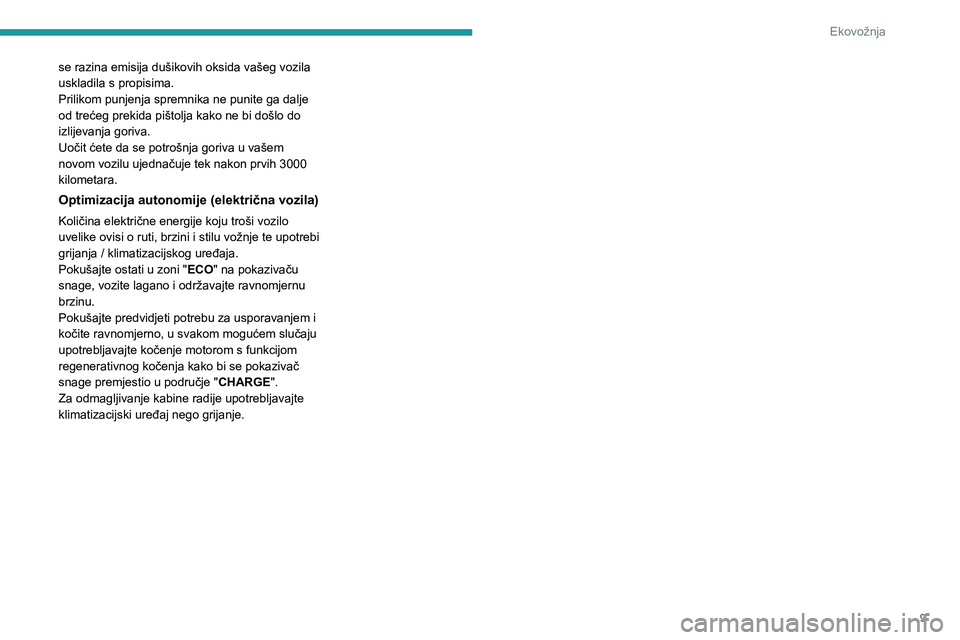

Ekovožnja
se razina emisija dušikovih oksida vašeg vozila
uskladila s propisima.
Prilikom punjenja spremnika ne punite ga dalje
od trećeg prekida pištolja kako ne bi došlo do
izlijevanja goriva.
Uočit ćete da se potrošnja goriva u vašem
novom vozilu ujednačuje tek nakon prvih 3000
kilometara.
Optimizacija autonomije (električna vozila)
Količina električne energije koju troši vozilo
uvelike ovisi o ruti, brzini i stilu vožnje te upotrebi
grijanja / klimatizacijskog uređaja.
Pokušajte ostati u zoni "ECO" na pokazivaču
snage, vozite lagano i održavajte ravnomjernu
brzinu.
Pokušajte predvidjeti potrebu za usporavanjem i
kočite ravnomjerno, u svakom mogućem slučaju
upotrebljavajte kočenje motorom s funkcijom
regenerativnog kočenja kako bi se pokazivač
snage premjestio u područje " CHARGE".
Za odmagljivanje kabine radije upotrebljavajte
klimatizacijski uređaj nego grijanje.

10
Instrumenti

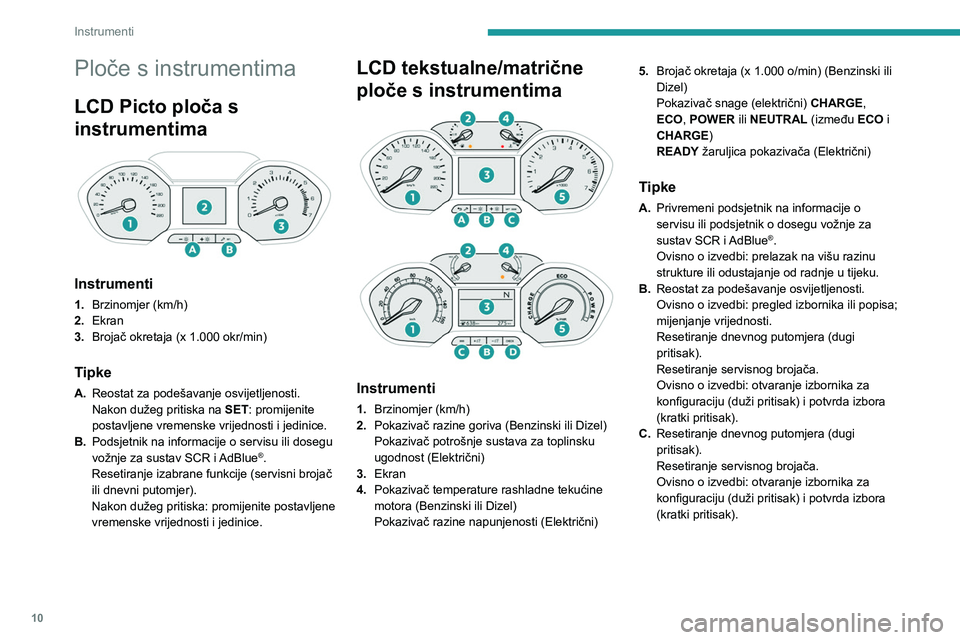

Ploče s instrumentima
LCD Picto ploča s
instrumentima


Instrumenti
1.Brzinomjer (km/h)
2. Ekran
3. Brojač okretaja (x 1.000 okr/min)
Tipke
A.Reostat za podešavanje osvijetljenosti.
Nakon dužeg pritiska na SET: promijenite
postavljene vremenske vrijednosti i jedinice.
B. Podsjetnik na informacije o servisu ili dosegu
vožnje za sustav SCR i

AdBlue®.
Resetiranje izabrane funkcije (servisni brojač
ili dnevni putomjer).
Nakon dužeg pritiska: promijenite postavljene
vremenske vrijednosti i jedinice.
LCD tekstualne/matrične
ploče s instrumentima




Instrumenti
1. Brzinomjer (km/h)
2. Pokazivač razine goriva (Benzinski ili Dizel)
Pokazivač potrošnje sustava za toplinsku
ugodnost (Električni)
3. Ekran
4. Pokazivač temperature rashladne tekućine
motora (Benzinski ili Dizel)
Pokazivač razine napunjenosti (Električni) 5.
Brojač okretaja (x 1.000 o/min) (Benzinski ili
Dizel)
Pokazivač snage (električni) CHARGE,
ECO, POWER ili NEUTRAL (između ECO i
CHARGE)
READY žaruljica pokazivača (Električni)
Tipke
A. Privremeni podsjetnik na informacije o
servisu ili podsjetnik o dosegu vožnje za
sustav SCR i AdBlue
®.
Ovisno o izvedbi: prelazak na višu razinu
strukture ili odustajanje od radnje u tijeku.
B. Reostat za podešavanje osvijetljenosti.
Ovisno o izvedbi: pregled izbornika ili popisa;
mijenjanje vrijednosti.
Resetiranje dnevnog putomjera (dugi
pritisak).
Resetiranje servisnog brojača.
Ovisno o izvedbi: otvaranje izbornika za
konfiguraciju (duži pritisak) i potvrda izbora
(kratki pritisak).
C. Resetiranje dnevnog putomjera (dugi
pritisak).
Resetiranje servisnog brojača.
Ovisno o izvedbi: otvaranje izbornika za
konfiguraciju (duži pritisak) i potvrda izbora
(kratki pritisak).

11
Instrumenti
1D.Resetiranje servisnog brojača.
Privremeni podsjetnik na održavanje.
Podsjetnik na doseg vožnje sa sustavom
AdBlue
® (dizel).
Ovisno o izvedbi: prelazak na višu razinu
strukture, odustajanje od radnje u tijeku.

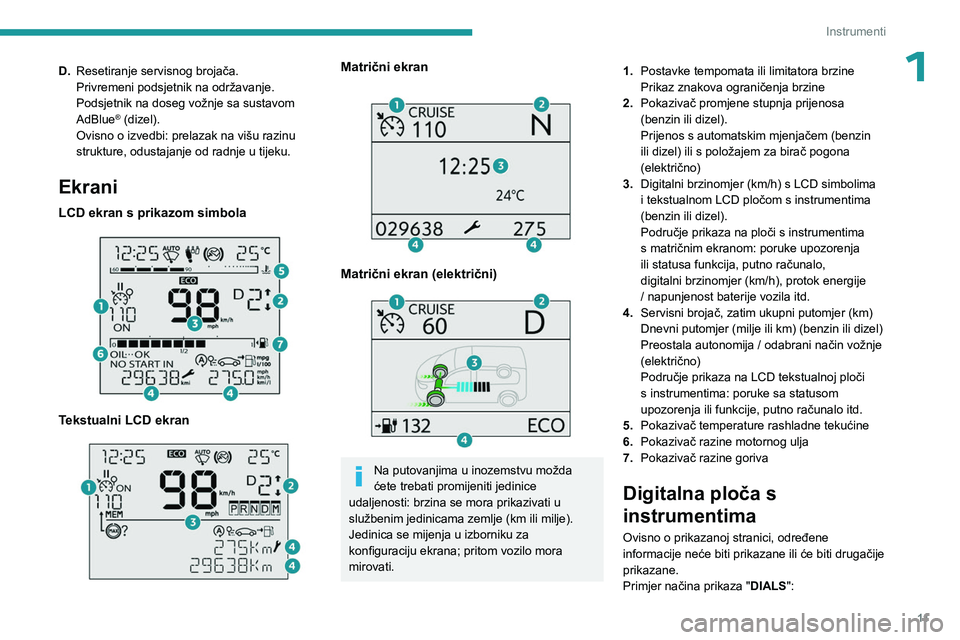

Ekrani
LCD ekran s prikazom simbola

Tekstualni LCD ekran

Matrični ekran

Matrični ekran (električni)

Na putovanjima u inozemstvu možda
ćete trebati promijeniti jedinice
udaljenosti: brzina se mora prikazivati u
službenim jedinicama zemlje (km ili milje).
Jedinica se mijenja u izborniku za
konfiguraciju ekrana; pritom vozilo mora
mirovati. 1.
Postavke tempomata ili limitatora brzine
Prikaz znakova ograničenja brzine
2. Pokazivač promjene stupnja prijenosa
(benzin ili dizel).
Prijenos s automatskim mjenjačem (benzin
ili dizel) ili s položajem za birač pogona
(električno)
3. Digitalni brzinomjer (km/h) s LCD simbolima
i tekstualnom LCD pločom s instrumentima
(benzin ili dizel).
Područje prikaza na ploči s instrumentima
s matričnim ekranom: poruke upozorenja
ili statusa funkcija, putno računalo,
digitalni brzinomjer (km/h), protok energije
/ napunjenost baterije vozila itd.
4. Servisni brojač, zatim ukupni putomjer (km)
Dnevni putomjer (milje ili km) (benzin ili dizel)
Preostala autonomija / odabrani način vožnje
(električno)
Područje prikaza na LCD tekstualnoj ploči
s instrumentima: poruke sa statusom
upozorenja ili funkcije, putno računalo itd.
5. Pokazivač temperature rashladne tekućine
6. Pokazivač razine motornog ulja
7. Pokazivač razine goriva
Digitalna ploča s
instrumentima
Ovisno o prikazanoj stranici, određene
informacije neće biti prikazane ili će biti drugačije
prikazane.

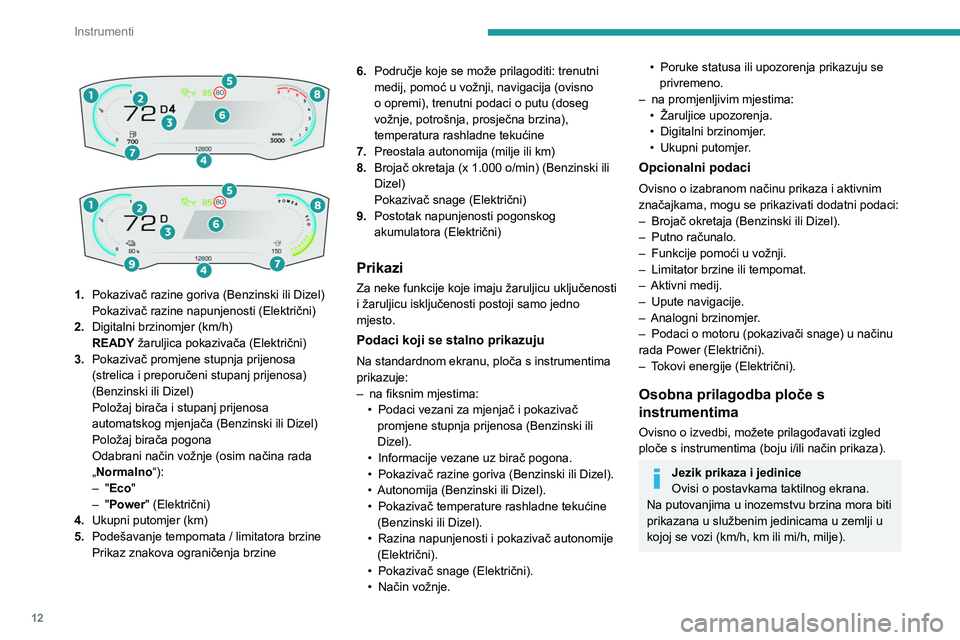

Primjer načina prikaza " DIALS":

12
Instrumenti




1. Pokazivač razine goriva (Benzinski ili Dizel)
Pokazivač razine napunjenosti (Električni)
2. Digitalni brzinomjer (km/h)
READY žaruljica pokazivača (Električni)
3. Pokazivač promjene stupnja prijenosa
(strelica i preporučeni stupanj prijenosa)
(Benzinski ili Dizel)
Položaj birača i stupanj prijenosa
automatskog mjenjača (Benzinski ili Dizel)
Položaj birača pogona
Odabrani način vožnje (osim načina rada
„Normalno“):
–

"
Eco"
–

"
Power" (Električni)
4. Ukupni putomjer (km)
5. Podešavanje tempomata / limitatora brzine
Prikaz znakova ograničenja brzine 6.
Područje koje se može prilagoditi: trenutni
medij, pomoć u vožnji, navigacija (ovisno
o opremi), trenutni podaci o putu (doseg
vožnje, potrošnja, prosječna brzina),
temperatura rashladne tekućine
7. Preostala autonomija (milje ili km)
8. Brojač okretaja (x 1.000 o/min) (Benzinski ili
Dizel)
Pokazivač snage (Električni)
9. Postotak napunjenosti pogonskog
akumulatora (Električni)
Prikazi
Za neke funkcije koje imaju žaruljicu uključenosti
i žaruljicu isključenosti postoji samo jedno
mjesto.
Podaci koji se stalno prikazuju
Na standardnom ekranu, ploča s instrumentima
prikazuje:
–

na fiksnim mjestima:
•


Podaci vezani za mjenjač i pokazivač
promjene stupnja prijenosa (Benzinski ili
Dizel).
•


Informacije vezane uz birač pogona.
•


Pokazivač razine goriva (Benzinski ili Dizel).
•


Autonomija (Benzinski ili Dizel).
•


Pokazivač temperature rashladne tekućine
(Benzinski ili Dizel).
•


Razina napunjenosti i pokazivač autonomije
(Električni).
•


Pokazivač snage (Električni).
•


Način vožnje.
• Poruke statusa ili upozorenja prikazuju se
privremeno.
–

na promjenljivim mjestima:
•


Žaruljice upozorenja.
•


Digitalni brzinomjer
.
•

Ukupni putomjer
.
Opcionalni podaci
Ovisno o izabranom načinu prikaza i aktivnim
značajkama, mogu se prikazivati dodatni podaci:
–
Brojač okretaja (Benzinski ili Dizel).
–


Putno računalo.
–


Funkcije pomoći u vožnji.
–


Limitator brzine ili tempomat.
–


Aktivni medij.
–


Upute navigacije.
–


Analogni brzinomjer
.
–

Podaci o motoru (pokazivači snage) u načinu
rada Power (Električni).
–


T
okovi energije (Električni).
Osobna prilagodba ploče s
instrumentima
Ovisno o izvedbi, možete prilagođavati izgled
ploče s instrumentima (boju i/ili način prikaza).
Jezik prikaza i jedinice
Ovisi o postavkama taktilnog ekrana.
Na putovanjima u inozemstvu brzina mora biti
prikazana u službenim jedinicama u zemlji u
kojoj se vozi (km/h, km ili mi/h, milje).

13
Instrumenti

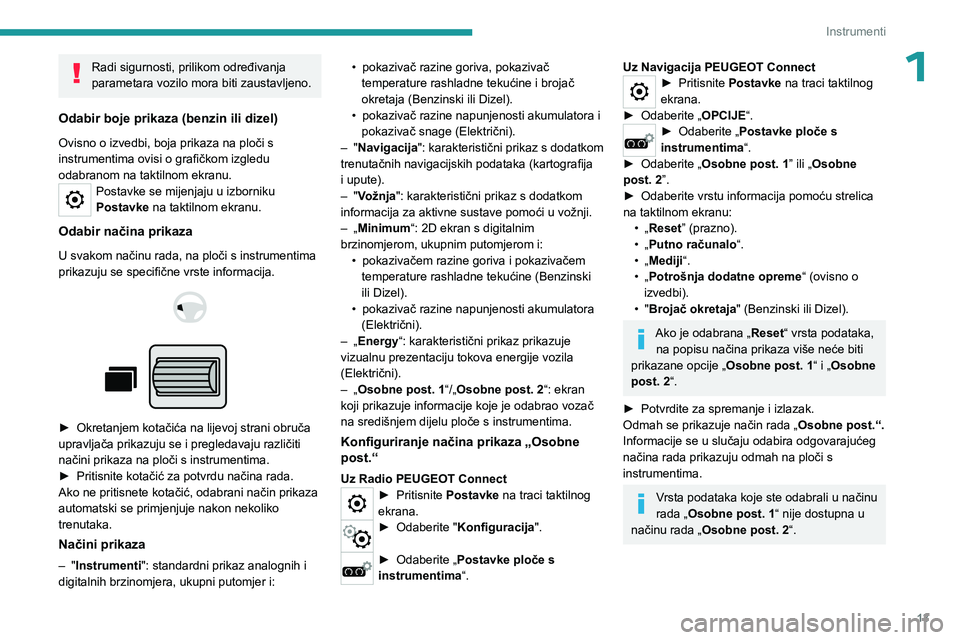

1Radi sigurnosti, prilikom određivanja
parametara vozilo mora biti zaustavljeno.
Odabir boje prikaza (benzin ili dizel)
Ovisno o izvedbi, boja prikaza na ploči s
instrumentima ovisi o grafičkom izgledu
odabranom na taktilnom ekranu.
Postavke se mijenjaju u izborniku
Postavke na taktilnom ekranu.
Odabir načina prikaza
U svakom načinu rada, na ploči s instrumentima
prikazuju se specifične vrste informacija.




► Okretanjem kotačića na lijevoj strani obruča
upravljača prikazuju se i pregledavaju različiti
načini prikaza na ploči s instrumentima.
►

Pritisnite kotačić za potvrdu načina rada.
Ako ne pritisnete kotačić, odabrani način prikaza
automatski se primjenjuje nakon nekoliko
trenutaka.
Načini prikaza
– " Instrumenti": standardni prikaz analognih i
digitalnih brzinomjera, ukupni putomjer i: •

pokazivač razine goriva, pokazivač
temperature rashladne tekućine i brojač
okretaja (Benzinski ili Dizel).
•

pokazivač razine napunjenosti akumulatora i
pokazivač snage (Električni).
–

"
Navigacija": karakteristični prikaz s dodatkom
trenutačnih navigacijskih podataka (kartografija
i upute).
–
"
Vožnja": karakteristični prikaz s dodatkom
informacija za aktivne sustave pomoći u vožnji.
–
„
Minimum“: 2D ekran s digitalnim
brzinomjerom, ukupnim putomjerom i: •
pokazivačem razine goriva i pokazivačem
temperature rashladne tekućine (Benzinski
ili Dizel).
•

pokazivač razine napunjenosti akumulatora
(Električni).
–

„
Energy“: karakteristični prikaz prikazuje
vizualnu prezentaciju tokova energije vozila
(Električni).
–
„
Osobne post. 1
“/„Osobne post. 2 “: ekran
koji prikazuje informacije koje je odabrao vozač
na središnjem dijelu ploče s instrumentima.
Konfiguriranje načina prikaza „Osobne
post.“
Uz Radio PEUGEOT Connect► Pritisnite Postavke na traci taktilnog
ekrana.
► Odaberite "Konfiguracija".
► Odaberite „Postavke ploče s
instrumentima“.
Uz Navigacija PEUGEOT Connect► Pritisnite Postavke na traci taktilnog
ekrana.
►

Odaberite „
OPCIJE“.
► Odaberite „Postavke ploče s
instrumentima“.
►

Odaberite „
Osobne post. 1” ili „Osobne
post. 2”.
►

Odaberite vrstu informacija pomoću strelica
na taktilnom ekranu: •


„

Reset ” (prazno).
•

„

Putno računalo “.
•

„

Mediji“.
•

„

Potrošnja dodatne opreme “ (ovisno o
izvedbi).
•

"

Brojač okretaja " (Benzinski ili Dizel).
Ako je odabrana „ Reset“ vrsta podataka,
na popisu načina prikaza više neće biti
prikazane opcije „ Osobne post. 1“ i „Osobne
post. 2“.
►

Potvrdite za spremanje i izlazak.
Odmah se prikazuje način rada „ Osobne post.“.
Informacije se u slučaju odabira odgovarajućeg
načina rada prikazuju odmah na ploči s
instrumentima.
Vrsta podataka koje ste odabrali u načinu
rada „Osobne post. 1 “ nije dostupna u
načinu rada „ Osobne post. 2 “.

14
Instrumenti

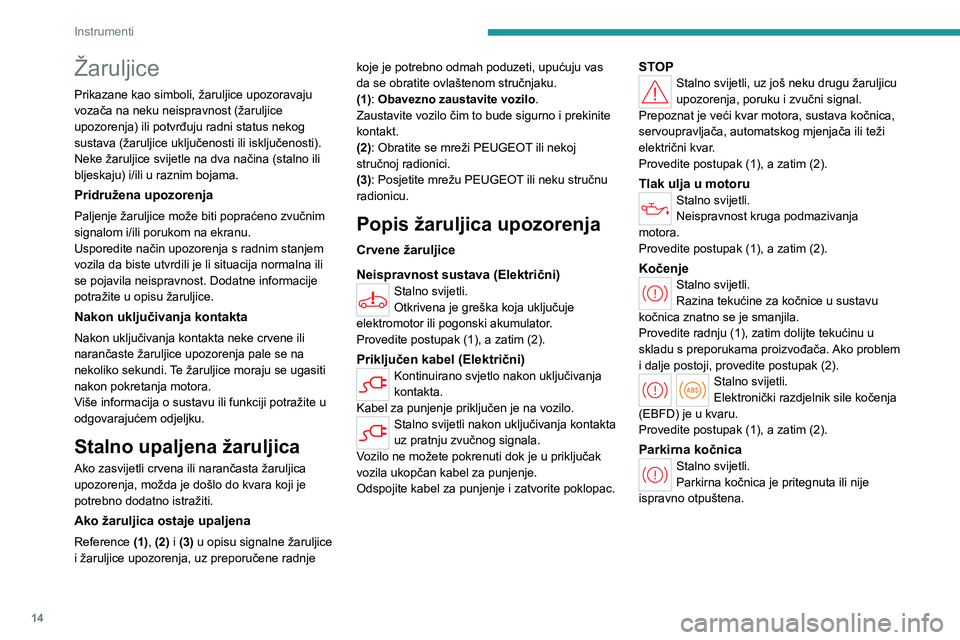

Žaruljice
Prikazane kao simboli, žaruljice upozoravaju
vozača na neku neispravnost (žaruljice
upozorenja) ili potvrđuju radni status nekog
sustava (žaruljice uključenosti ili isključenosti).
Neke žaruljice svijetle na dva načina (stalno ili
bljeskaju) i/ili u raznim bojama.
Pridružena upozorenja
Paljenje žaruljice može biti popraćeno zvučnim
signalom i/ili porukom na ekranu.
Usporedite način upozorenja s radnim stanjem
vozila da biste utvrdili je li situacija normalna ili
se pojavila neispravnost. Dodatne informacije
potražite u opisu žaruljice.
Nakon uključivanja kontakta
Nakon uključivanja kontakta neke crvene ili
narančaste žaruljice upozorenja pale se na
nekoliko sekundi. Te žaruljice moraju se ugasiti
nakon pokretanja motora.
Više informacija o sustavu ili funkciji potražite u
odgovarajućem odjeljku.
Stalno upaljena žaruljica
Ako zasvijetli crvena ili narančasta žaruljica
upozorenja, možda je došlo do kvara koji je
potrebno dodatno istražiti.
Ako žaruljica ostaje upaljena
Reference (1), (2) i (3) u opisu signalne žaruljice
i žaruljice upozorenja, uz preporučene radnje koje je potrebno odmah poduzeti, upućuju vas
da se obratite ovlaštenom stručnjaku.
(1): Obavezno zaustavite vozilo
.
Zaustavite vozilo čim to bude sigurno i prekinite
kontakt.
(2): Obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
(3): Posjetite mrežu PEUGEOT ili neku stručnu
radionicu.
Popis žaruljica upozorenja
Crvene žaruljice
Neispravnost sustava (Električni)
Stalno svijetli.
Otkrivena je greška koja uključuje
elektromotor ili pogonski akumulator.
Provedite postupak (1), a zatim (2).
Priključen kabel (Električni)Kontinuirano svjetlo nakon uključivanja
kontakta.
Kabel za punjenje priključen je na vozilo.
Stalno svijetli nakon uključivanja kontakta
uz pratnju zvučnog signala.
Vozilo ne možete pokrenuti dok je u priključak
vozila ukopčan kabel za punjenje.
Odspojite kabel za punjenje i zatvorite poklopac.
STOPStalno svijetli, uz još neku drugu žaruljicu
upozorenja, poruku i zvučni signal.
Prepoznat je veći kvar motora, sustava kočnica,
servoupravljača, automatskog mjenjača ili teži
električni kvar.
Provedite postupak (1), a zatim (2).
Tlak ulja u motoruStalno svijetli.
Neispravnost kruga podmazivanja
motora.
Provedite postupak (1), a zatim (2).
KočenjeStalno svijetli.
Razina tekućine za kočnice u sustavu
kočnica znatno se je smanjila.
Provedite radnju (1), zatim dolijte tekućinu u
skladu s preporukama proizvođača. Ako problem
i dalje postoji, provedite postupak (2).
Stalno svijetli.
Elektronički razdjelnik sile kočenja
(EBFD) je u kvaru.
Provedite postupak (1), a zatim (2).
Parkirna kočnicaStalno svijetli.
Parkirna kočnica je pritegnuta ili nije
ispravno otpuštena.

15
Instrumenti

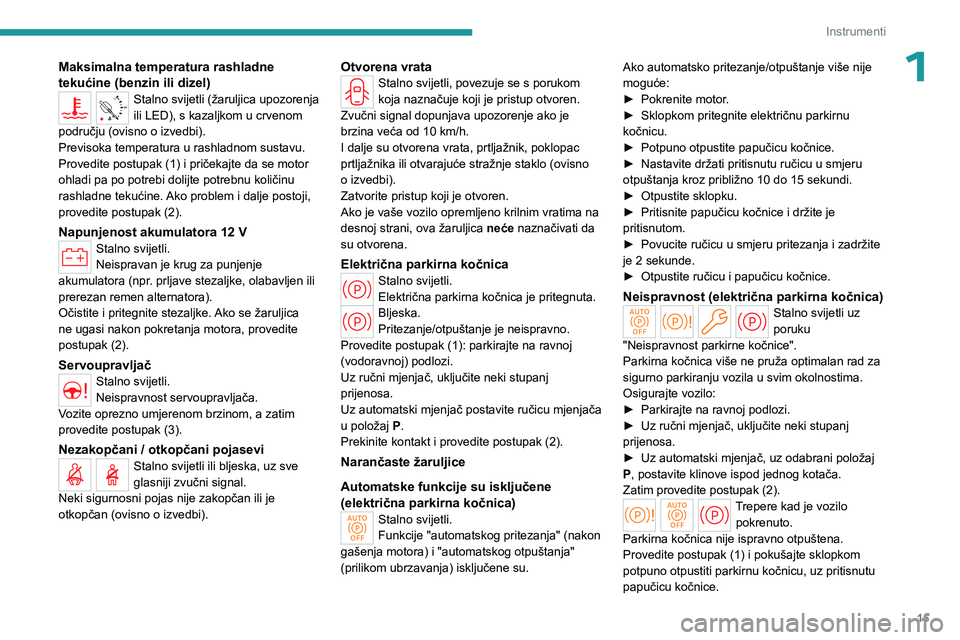

1Maksimalna temperatura rashladne
tekućine (benzin ili dizel)
90°CStalno svijetli (žaruljica upozorenja
ili LED), s kazaljkom u crvenom
području (ovisno o izvedbi).
Previsoka temperatura u rashladnom sustavu.
Provedite postupak (1) i pričekajte da se motor
ohladi pa po potrebi dolijte potrebnu količinu
rashladne tekućine. Ako problem i dalje postoji,
provedite postupak (2).
Napunjenost akumulatora 12 VStalno svijetli.
Neispravan je krug za punjenje
akumulatora (npr. prljave stezaljke, olabavljen ili
prerezan remen alternatora).
Očistite i pritegnite stezaljke. Ako se žaruljica
ne ugasi nakon pokretanja motora, provedite
postupak (2).
ServoupravljačStalno svijetli.
Neispravnost servoupravljača.
Vozite oprezno umjerenom brzinom, a zatim
provedite postupak (3).
Nezakopčani / otkopčani pojaseviStalno svijetli ili bljeska, uz sve
glasniji zvučni signal.
Neki sigurnosni pojas nije zakopčan ili je
otkopčan (ovisno o izvedbi).
Otvorena vrataStalno svijetli, povezuje se s porukom
koja naznačuje koji je pristup otvoren.
Zvučni signal dopunjava upozorenje ako je
brzina veća od 10 km/h.
I dalje su otvorena vrata, prtljažnik, poklopac
prtljažnika ili otvarajuće stražnje staklo (ovisno
o izvedbi).
Zatvorite pristup koji je otvoren.
Ako je vaše vozilo opremljeno krilnim vratima na
desnoj strani, ova žaruljica neće naznačivati da
su otvorena.
Električna parkirna kočnicaStalno svijetli.
Električna parkirna kočnica je pritegnuta.
Bljeska.
Pritezanje/otpuštanje je neispravno.
Provedite postupak (1): parkirajte na ravnoj
(vodoravnoj) podlozi.
Uz ručni mjenjač, uključite neki stupanj
prijenosa.
Uz automatski mjenjač postavite ručicu mjenjača
u položaj

P
.
Prekinite kontakt i provedite postupak (2).
Narančaste žaruljice
Automatske funkcije su isključene
(električna parkirna kočnica)
Stalno svijetli.
Funkcije "automatskog pritezanja" (nakon
gašenja motora) i "automatskog otpuštanja"
(prilikom ubrzavanja) isključene su. Ako automatsko pritezanje/otpuštanje više nije
moguće:
►

Pokrenite motor
.
►
Sklopkom pritegnite električnu parkirnu
kočnicu.
►

Potpuno otpustite papučicu kočnice.
►

Nastavite držati pritisnutu ručicu u smjeru
otpuštanja kroz približno 10 do 15 sekundi.
►

Otpustite sklopku.
►

Pritisnite papučicu kočnice i držite je
pritisnutom.
►

Povucite ručicu u smjeru pritezanja i zadržite
je 2 sekunde.
►

Otpustite ručicu i papučicu kočnice.
Neispravnost (električna parkirna kočnica)Stalno svijetli uz
poruku
"Neispravnost parkirne kočnice".
Parkirna kočnica više ne pruža optimalan rad za
sigurno parkiranju vozila u svim okolnostima.
Osigurajte vozilo:
►

Parkirajte na ravnoj podlozi.
►


Uz ručni mjenjač, uključite neki stupanj
prijenosa.
►


Uz automatski mjenjač, uz odabrani položaj
P

, postavite klinove ispod jednog kotača.
Zatim provedite postupak (2).
Trepere kad je vozilo pokrenuto.
Parkirna kočnica nije ispravno otpuštena.
Provedite postupak (1) i pokušajte sklopkom
potpuno otpustiti parkirnu kočnicu, uz pritisnutu
papučicu kočnice.

16
Instrumenti

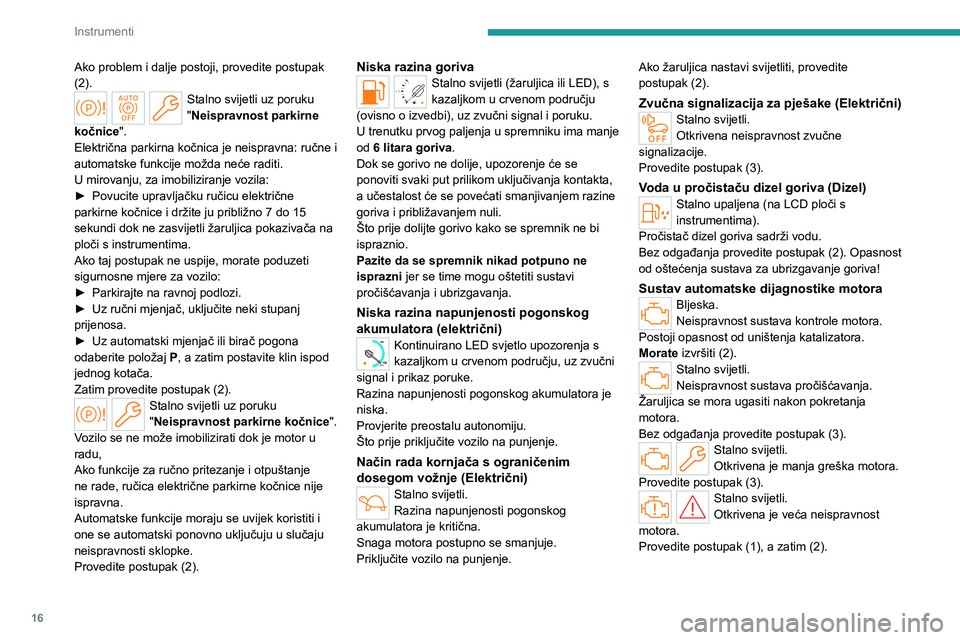

Ako problem i dalje postoji, provedite postupak
(2).
Stalno svijetli uz poruku
"Neispravnost parkirne
kočnice".
Električna parkirna kočnica je neispravna: ručne i
automatske funkcije možda neće raditi.
U mirovanju, za imobiliziranje vozila:
►

Povucite upravljačku ručicu električne
parkirne kočnice i držite ju približno 7 do 15
sekundi dok ne zasvijetli žaruljica pokazivača na
ploči s instrumentima.
Ako taj postupak ne uspije, morate poduzeti
sigurnosne mjere za vozilo:
►


Parkirajte na ravnoj podlozi.
►


Uz ručni mjenjač, uključite neki stupanj
prijenosa.
►


Uz automatski mjenjač ili birač pogona
odaberite položaj P

, a zatim postavite klin ispod
jednog kotača.
Zatim provedite postupak (2).
Stalno svijetli uz poruku
"Neispravnost parkirne kočnice".
Vozilo se ne može imobilizirati dok je motor u
radu,
Ako funkcije za ručno pritezanje i otpuštanje
ne rade, ručica električne parkirne kočnice nije
ispravna.
Automatske funkcije moraju se uvijek koristiti i
one se automatski ponovno uključuju u slučaju
neispravnosti sklopke.
Provedite postupak (2).
Niska razina gorivaStalno svijetli (žaruljica ili LED), s
kazaljkom u crvenom području
(ovisno o izvedbi), uz zvučni signal i poruku.
U trenutku prvog paljenja u spremniku ima manje
od 6 litara goriva.
Dok se gorivo ne dolije, upozorenje će se
ponoviti svaki put prilikom uključivanja kontakta,
a učestalost će se povećati smanjivanjem razine
goriva i približavanjem nuli.
Što prije dolijte gorivo kako se spremnik ne bi
ispraznio.
Pazite da se spremnik nikad potpuno ne
isprazni jer se time mogu oštetiti sustavi
pročišćavanja i ubrizgavanja.
Niska razina napunjenosti pogonskog
akumulatora (električni)
0 %
100
Kontinuirano LED svjetlo upozorenja s
kazaljkom u crvenom području, uz zvučni
signal i prikaz poruke.
Razina napunjenosti pogonskog akumulatora je
niska.
Provjerite preostalu autonomiju.
Što prije priključite vozilo na punjenje.
Način rada kornjača s ograničenim
dosegom vožnje (Električni)
Stalno svijetli.
Razina napunjenosti pogonskog
akumulatora je kritična.
Snaga motora postupno se smanjuje.
Priključite vozilo na punjenje. Ako žaruljica nastavi svijetliti, provedite
postupak
(2).
Zvučna signalizacija za pješake (Električni)Stalno svijetli.
Otkrivena neispravnost zvučne
signalizacije.
Provedite postupak (3).
Voda u pročistaču dizel goriva (Dizel)Stalno upaljena (na LCD ploči s
instrumentima).
Pročistač dizel goriva sadrži vodu.
Bez odgađanja provedite postupak (2). Opasnost
od oštećenja sustava za ubrizgavanje goriva!
Sustav automatske dijagnostike motoraBljeska.
Neispravnost sustava kontrole motora.
Postoji opasnost od uništenja katalizatora.
Morate izvršiti (2).
Stalno svijetli.
Neispravnost sustava pročišćavanja.
Žaruljica se mora ugasiti nakon pokretanja
motora.
Bez odgađanja provedite postupak (3).
Stalno svijetli.
Otkrivena je manja greška motora.
Provedite postupak (3).
Stalno svijetli.
Otkrivena je veća neispravnost
motora.
Provedite postupak (1), a zatim (2).

17
Instrumenti

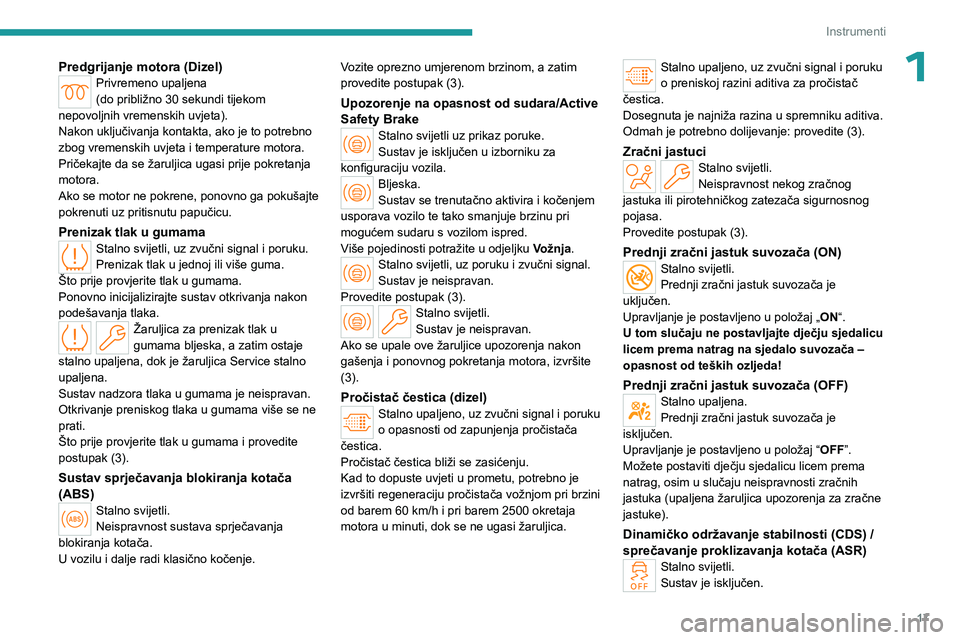

1Predgrijanje motora (Dizel)Privremeno upaljena
(do približno 30 sekundi tijekom
nepovoljnih vremenskih uvjeta).
Nakon uključivanja kontakta, ako je to potrebno
zbog vremenskih uvjeta i temperature motora.
Pričekajte da se žaruljica ugasi prije pokretanja
motora.
Ako se motor ne pokrene, ponovno ga pokušajte
pokrenuti uz pritisnutu papučicu.
Prenizak tlak u gumamaStalno svijetli, uz zvučni signal i poruku.
Prenizak tlak u jednoj ili više guma.
Što prije provjerite tlak u gumama.
Ponovno inicijalizirajte sustav otkrivanja nakon
podešavanja tlaka.
Žaruljica za prenizak tlak u
gumama bljeska, a zatim ostaje
stalno upaljena, dok je žaruljica Service stalno
upaljena.
Sustav nadzora tlaka u gumama je neispravan.
Otkrivanje preniskog tlaka u gumama više se ne
prati.
Što prije provjerite tlak u gumama i provedite
postupak (3).
Sustav sprječavanja blokiranja kotača
(ABS)
Stalno svijetli.
Neispravnost sustava sprječavanja
blokiranja kotača.
U vozilu i dalje radi klasično kočenje. Vozite oprezno umjerenom brzinom, a zatim
provedite postupak (3).
Upozorenje na opasnost od sudara/Active
Safety Brake
Stalno svijetli uz prikaz poruke.
Sustav je isključen u izborniku za
konfiguraciju vozila.
Bljeska.
Sustav se trenutačno aktivira i kočenjem
usporava vozilo te tako smanjuje brzinu pri
mogućem sudaru s vozilom ispred.
Više pojedinosti potražite u odjeljku Vožnja.
Stalno svijetli, uz poruku i zvučni signal.
Sustav je neispravan.
Provedite postupak (3).
Stalno svijetli.
Sustav je neispravan.
Ako se upale ove žaruljice upozorenja nakon
gašenja i ponovnog pokretanja motora, izvršite
(3).
Pročistač čestica (dizel)Stalno upaljeno, uz zvučni signal i poruku
o opasnosti od zapunjenja pročistača
čestica.
Pročistač čestica bliži se zasićenju.
Kad to dopuste uvjeti u prometu, potrebno je
izvršiti regeneraciju pročistača vožnjom pri brzini
od barem 60 km/h i pri barem 2500 okretaja
motora u minuti, dok se ne ugasi žaruljica.
Stalno upaljeno, uz zvučni signal i poruku
o preniskoj razini aditiva za pročistač
čestica.
Dosegnuta je najniža razina u spremniku aditiva.
Odmah je potrebno dolijevanje: provedite (3).
Zračni jastuciStalno svijetli.
Neispravnost nekog zračnog
jastuka ili pirotehničkog zatezača sigurnosnog
pojasa.
Provedite postupak (3).
Prednji zračni jastuk suvozača (ON)Stalno svijetli.
Prednji zračni jastuk suvozača je
uključen.
Upravljanje je postavljeno u položaj „ ON“.
U tom slučaju ne postavljajte dječju sjedalicu
licem prema natrag na sjedalo suvozača –
opasnost od teških ozljeda!
Prednji zračni jastuk suvozača (OFF)Stalno upaljena.
Prednji zračni jastuk suvozača je
isključen.
Upravljanje je postavljeno u položaj “ OFF”.
Možete postaviti dječju sjedalicu licem prema
natrag, osim u slučaju neispravnosti zračnih
jastuka (upaljena žaruljica upozorenja za zračne
jastuke).
Dinamičko održavanje stabilnosti (CDS) /
sprečavanje proklizavanja kotača (ASR)
Stalno svijetli.
Sustav je isključen.

18
Instrumenti

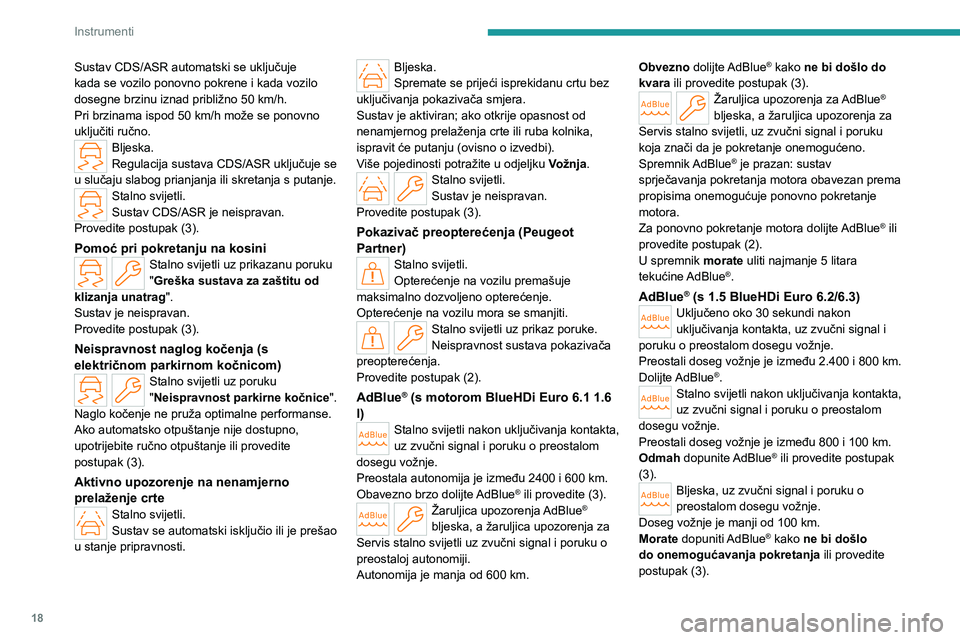

Sustav CDS/ASR automatski se uključuje
kada se vozilo ponovno pokrene i kada vozilo
dosegne brzinu iznad približno 50 km/h.
Pri brzinama ispod 50 km/h može se ponovno
uključiti ručno.
Bljeska.
Regulacija sustava CDS/ASR uključuje se
u slučaju slabog prianjanja ili skretanja s putanje.
Stalno svijetli.
Sustav CDS/ASR je neispravan.
Provedite postupak (3).
Pomoć pri pokretanju na kosiniStalno svijetli uz prikazanu poruku
"Greška sustava za zaštitu od
klizanja unatrag".
Sustav je neispravan.
Provedite postupak (3).
Neispravnost naglog kočenja (s
električnom parkirnom kočnicom)
Stalno svijetli uz poruku
"Neispravnost parkirne kočnice".
Naglo kočenje ne pruža optimalne performanse.
Ako automatsko otpuštanje nije dostupno,
upotrijebite ručno otpuštanje ili provedite
postupak (3).
Aktivno upozorenje na nenamjerno
prelaženje crte
Stalno svijetli.
Sustav se automatski isključio ili je prešao
u stanje pripravnosti.
Bljeska.
Spremate se prijeći isprekidanu crtu bez
uključivanja pokazivača smjera.
Sustav je aktiviran; ako otkrije opasnost od
nenamjernog prelaženja crte ili ruba kolnika,
ispravit će putanju (ovisno o izvedbi).
Više pojedinosti potražite u odjeljku Vožnja.
Stalno svijetli.
Sustav je neispravan.
Provedite postupak (3).
Pokazivač preopterećenja (Peugeot
Partner)
Stalno svijetli.
Opterećenje na vozilu premašuje
maksimalno dozvoljeno opterećenje.
Opterećenje na vozilu mora se smanjiti.
Stalno svijetli uz prikaz poruke.
Neispravnost sustava pokazivača
preopterećenja.
Provedite postupak (2).
AdBlue® (s motorom BlueHDi Euro 6.1 1.6
l)
Stalno svijetli nakon uključivanja kontakta,
uz zvučni signal i poruku o preostalom
dosegu vožnje.
Preostala autonomija je između 2400 i 600
km.
Obavezno brzo dolijte AdBlue
® ili provedite (3).Žaruljica upozorenja AdBlue®
bljeska, a žaruljica upozorenja za
Servis stalno svijetli uz zvučni signal i poruku o
preostaloj autonomiji.
Autonomija je manja od 600

km. Obvezno dolijte AdBlue
® kako ne bi došlo do
kvara ili provedite postupak (3).
Žaruljica upozorenja za AdBlue®
bljeska, a žaruljica upozorenja za
Servis stalno svijetli, uz zvučni signal i poruku
koja znači da je pokretanje onemogućeno.
Spremnik AdBlue
® je prazan: sustav
sprječavanja pokretanja motora obavezan prema
propisima onemogućuje ponovno pokretanje
motora.
Za ponovno pokretanje motora dolijte AdBlue
® ili
provedite postupak (2).
U spremnik morate uliti najmanje 5 litara
tekućine AdBlue
®.
AdBlue® (s 1.5 BlueHDi Euro 6.2/6.3)Uključeno oko 30 sekundi nakon
uključivanja kontakta, uz zvučni signal i
poruku o preostalom dosegu vožnje.
Preostali doseg vožnje je između 2.400 i 800
km.
Dolijte AdBlue
®.Stalno svijetli nakon uključivanja kontakta,
uz zvučni signal i poruku o preostalom
dosegu vožnje.
Preostali doseg vožnje je između 800 i 100
km.
Odmah dopunite AdBlue
® ili provedite postupak
(3).
Bljeska, uz zvučni signal i poruku o
preostalom dosegu vožnje.
Doseg vožnje je manji od 100
km.
Morate dopuniti AdBlue
® kako ne bi došlo
do onemogućavanja pokretanja ili provedite
postupak (3).
