9

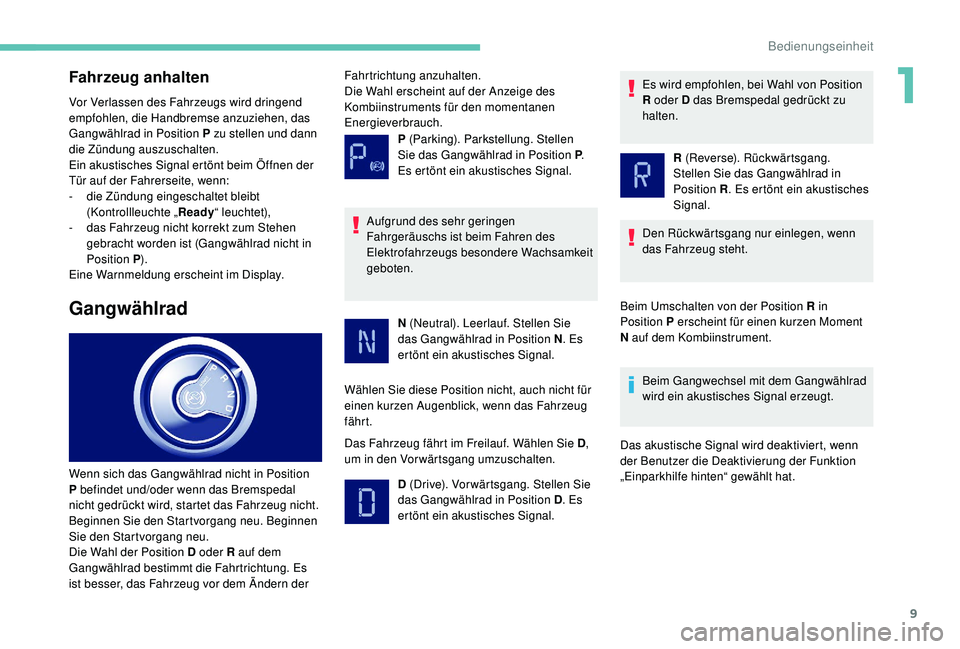

Fahrzeug anhalten
Vor Verlassen des Fahrzeugs wird dringend
empfohlen, die Handbremse anzuziehen, das
Gangwählrad in Position P zu stellen und dann
die Zündung auszuschalten.
Ein akustisches Signal ertönt beim Öffnen der
Tür auf der Fahrerseite, wenn:
-
d
ie Zündung eingeschaltet bleibt
(Kontrollleuchte „ Ready“ leuchtet),
-

d
as Fahrzeug nicht korrekt zum Stehen
gebracht worden ist (Gangwählrad nicht in
Position P ).
Eine Warnmeldung erscheint im Display.
Gangwählrad
P (Parking). Parkstellung. Stellen
Sie das Gangwählrad in Position P .
Es ertönt ein akustisches Signal.
Wenn sich das Gangwählrad nicht in Position
P befindet und/oder wenn das Bremspedal
nicht gedrückt wird, startet das Fahrzeug nicht.
Beginnen Sie den Startvorgang neu. Beginnen
Sie den Startvorgang neu.
Die Wahl der Position D oder R auf dem
Gangwählrad bestimmt die Fahrtrichtung. Es
ist besser, das Fahrzeug vor dem Ändern der Fahrtrichtung anzuhalten.
Die Wahl erscheint auf der Anzeige des
Kombiinstruments für den momentanen
Energieverbrauch.
Aufgrund des sehr geringen
Fahrgeräuschs ist beim Fahren des
Elektrofahrzeugs besondere Wachsamkeit
geboten. N (Neutral). Leerlauf. Stellen Sie
das Gangwählrad in Position N . Es
ertönt ein akustisches Signal.
Wählen Sie diese Position nicht, auch nicht für
einen kurzen Augenblick, wenn das Fahrzeug
fährt.
Das Fahrzeug fährt im Freilauf. Wählen Sie D ,
um in den Vorwärtsgang umzuschalten.
D (Drive). Vor wärtsgang. Stellen Sie
das Gangwählrad in Position D . Es
ertönt ein akustisches Signal. Es wird empfohlen, bei Wahl von Position
R oder D das Bremspedal gedrückt zu
halten.
R (Reverse). Rückwärtsgang.
Stellen Sie das Gangwählrad in
Position R . Es ertönt ein akustisches
Signal.
Den Rückwärtsgang nur einlegen, wenn
das Fahrzeug steht.
Beim Umschalten von der Position R in
Position P erscheint für einen kurzen Moment
N auf dem Kombiinstrument. Beim Gangwechsel mit dem Gangwählrad
wird ein akustisches Signal erzeugt.
Das akustische Signal wird deaktiviert, wenn
der Benutzer die Deaktivierung der Funktion
„Einparkhilfe hinten“ gewählt hat.
1
Bedienungseinheit

10

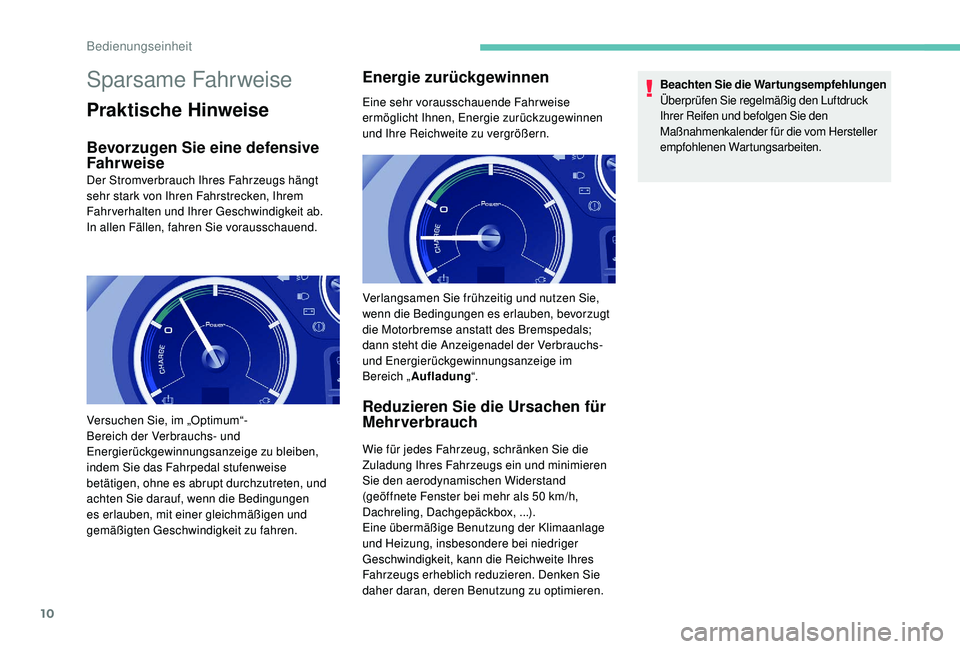

Sparsame Fahrweise
Praktische Hinweise
Bevorzugen Sie eine defensive
Fahrweise
Der Stromverbrauch Ihres Fahrzeugs hängt
sehr stark von Ihren Fahrstrecken, Ihrem
Fahrverhalten und Ihrer Geschwindigkeit ab.
In allen Fällen, fahren Sie vorausschauend.
Energie zurückgewinnen
Eine sehr vorausschauende Fahrweise
ermöglicht Ihnen, Energie zurückzugewinnen
und Ihre Reichweite zu vergrößern.
Reduzieren Sie die Ursachen für
Mehrverbrauch
Wie für jedes Fahrzeug, schränken Sie die
Zuladung Ihres Fahrzeugs ein und minimieren
Sie den aerodynamischen Widerstand
(geöffnete Fenster bei mehr als 50 km/h,
Dachreling, Dachgepäckbox, ...).
Eine übermäßige Benutzung der Klimaanlage
und Heizung, insbesondere bei niedriger
Geschwindigkeit, kann die Reichweite Ihres
Fahrzeugs erheblich reduzieren. Denken Sie
daher daran, deren Benutzung zu optimieren. Beachten Sie die Wartungsempfehlungen
Überprüfen Sie regelmäßig den Luftdruck
Ihrer Reifen und befolgen Sie den
Maßnahmenkalender für die vom Hersteller
empfohlenen Wartungsarbeiten.
Versuchen Sie, im „Optimum“-
Bereich der Verbrauchs- und
Energierückgewinnungsanzeige zu bleiben,
indem Sie das Fahrpedal stufenweise
betätigen, ohne es abrupt durchzutreten, und
achten Sie darauf, wenn die Bedingungen
es erlauben, mit einer gleichmäßigen und
gemäßigten Geschwindigkeit zu fahren. Verlangsamen Sie frühzeitig und nutzen Sie,
wenn die Bedingungen es erlauben, bevorzugt
die Motorbremse anstatt des Bremspedals;
dann steht die Anzeigenadel der Verbrauchs-
und Energierückgewinnungsanzeige im
Bereich „
Aufladung “.
Bedienungseinheit

11

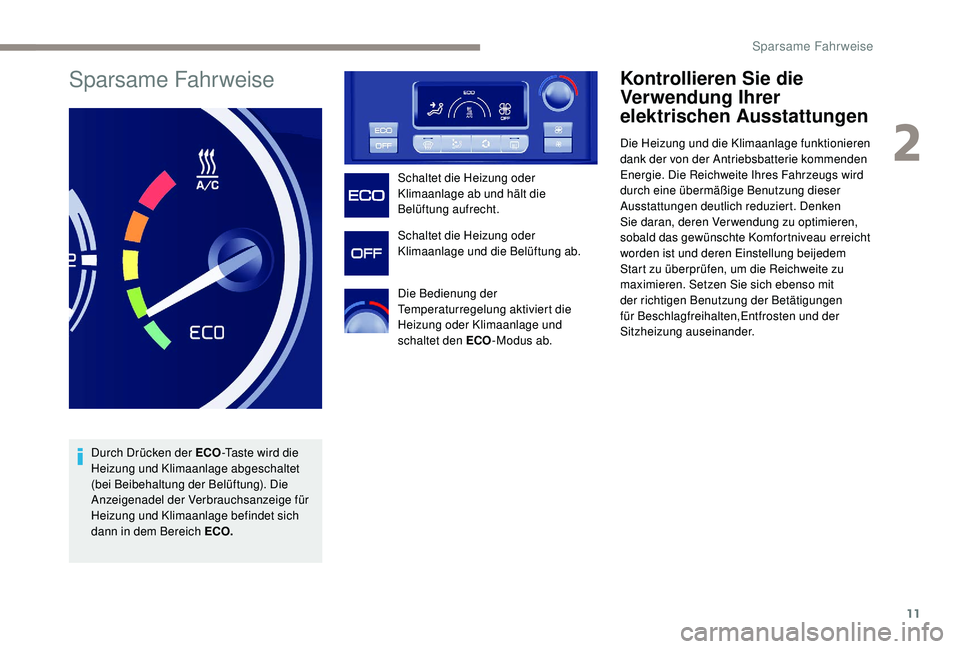

Sparsame Fahrweise
Durch Drücken der ECO-Taste wird die
Heizung und Klimaanlage abgeschaltet
(bei Beibehaltung der Belüftung). Die
Anzeigenadel der Verbrauchsanzeige für
Heizung und Klimaanlage befindet sich
dann in dem Bereich ECO. Schaltet die Heizung oder
Klimaanlage ab und hält die
Belüftung aufrecht.
Schaltet die Heizung oder
Klimaanlage und die Belüftung ab.
Die Bedienung der
Temperaturregelung aktiviert die
Heizung oder Klimaanlage und
schaltet den ECO
-Modus ab.
Kontrollieren Sie die
Verwendung Ihrer
elektrischen Ausstattungen
Die Heizung und die Klimaanlage funktionieren
dank der von der Antriebsbatterie kommenden
Energie. Die Reichweite Ihres Fahrzeugs wird
durch eine übermäßige Benutzung dieser
Ausstattungen deutlich reduziert. Denken
Sie daran, deren Verwendung zu optimieren,
sobald das gewünschte Komfortniveau erreicht
worden ist und deren Einstellung beijedem
Start zu überprüfen, um die Reichweite zu
maximieren. Setzen Sie sich ebenso mit
der richtigen Benutzung der Betätigungen
für Beschlagfreihalten,Entfrosten und der
Sitzheizung auseinander.
2
Sparsame Fahrweise

12

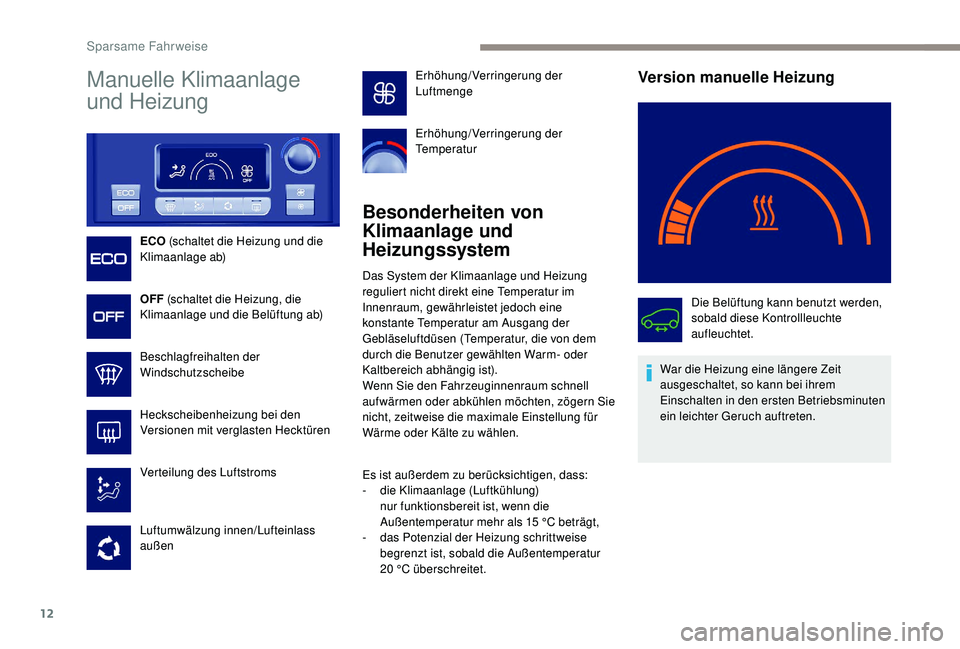

Manuelle Klimaanlage
und Heizung
ECO (schaltet die Heizung und die
Klimaanlage ab)
OFF (schaltet die Heizung, die
Klimaanlage und die Belüftung ab)
Beschlagfreihalten der
Windschutzscheibe
Heckscheibenheizung bei den
Versionen mit verglasten Hecktüren
Verteilung des Luftstroms
Luftumwälzung innen/Lufteinlass
außen
Besonderheiten von
Klimaanlage und
Heizungssystem
Das System der Klimaanlage und Heizung
reguliert nicht direkt eine Temperatur im
Innenraum, gewährleistet jedoch eine
konstante Temperatur am Ausgang der
Gebläseluftdüsen (Temperatur, die von dem
durch die Benutzer gewählten Warm- oder
Kaltbereich abhängig ist).
Wenn Sie den Fahrzeuginnenraum schnell
aufwärmen oder abkühlen möchten, zögern Sie
nicht, zeitweise die maximale Einstellung für
Wärme oder Kälte zu wählen.
Es ist außerdem zu berücksichtigen, dass:
-
d

ie Klimaanlage (Luftkühlung)
nur funktionsbereit ist, wenn die
Außentemperatur mehr als 15
°C beträgt,
-

d
as Potenzial der Heizung schrittweise
begrenzt ist, sobald die Außentemperatur
20
°C überschreitet.
Version manuelle Heizung
Die Belüftung kann benutzt werden,
sobald diese Kontrollleuchte
aufleuchtet.
War die Heizung eine längere Zeit
ausgeschaltet, so kann bei ihrem
Einschalten in den ersten Betriebsminuten
ein leichter Geruch auftreten.
Erhöhung/Verringerung der
Luftmenge
Erhöhung/Verringerung der
Temperatur
Sparsame Fahrweise

13

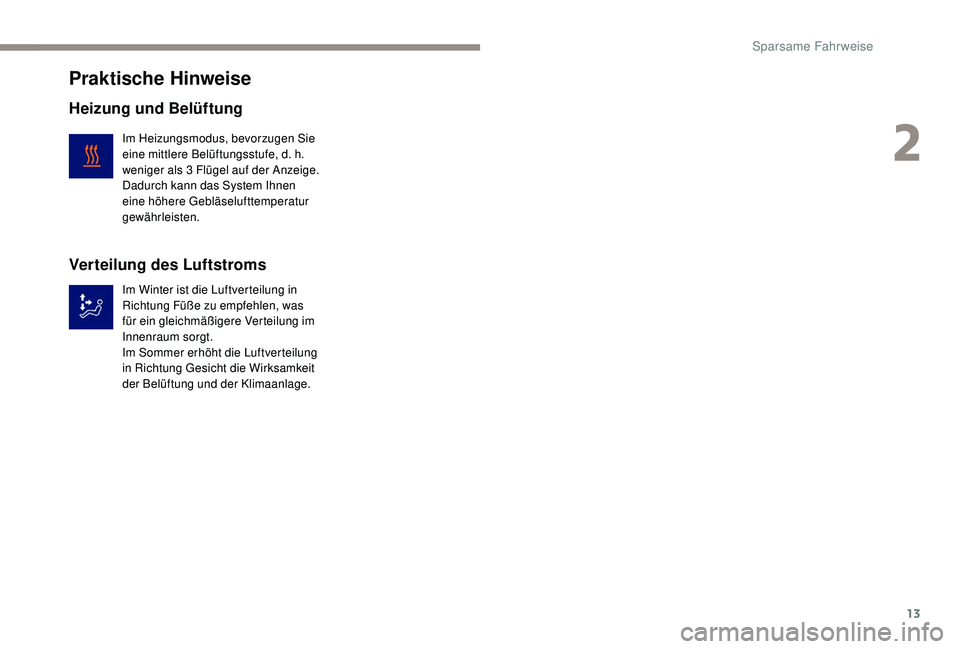

Praktische Hinweise
Heizung und Belüftung
Im Heizungsmodus, bevorzugen Sie
eine mittlere Belüftungsstufe, d. h.
weniger als 3 Flügel auf der Anzeige.
Dadurch kann das System Ihnen
eine höhere Gebläselufttemperatur
gewährleisten.
Verteilung des Luftstroms
Im Winter ist die Luftverteilung in
Richtung Füße zu empfehlen, was
für ein gleichmäßigere Verteilung im
Innenraum sorgt.
Im Sommer erhöht die Luftverteilung
in Richtung Gesicht die Wirksamkeit
der Belüftung und der Klimaanlage.
2
Sparsame Fahrweise

14

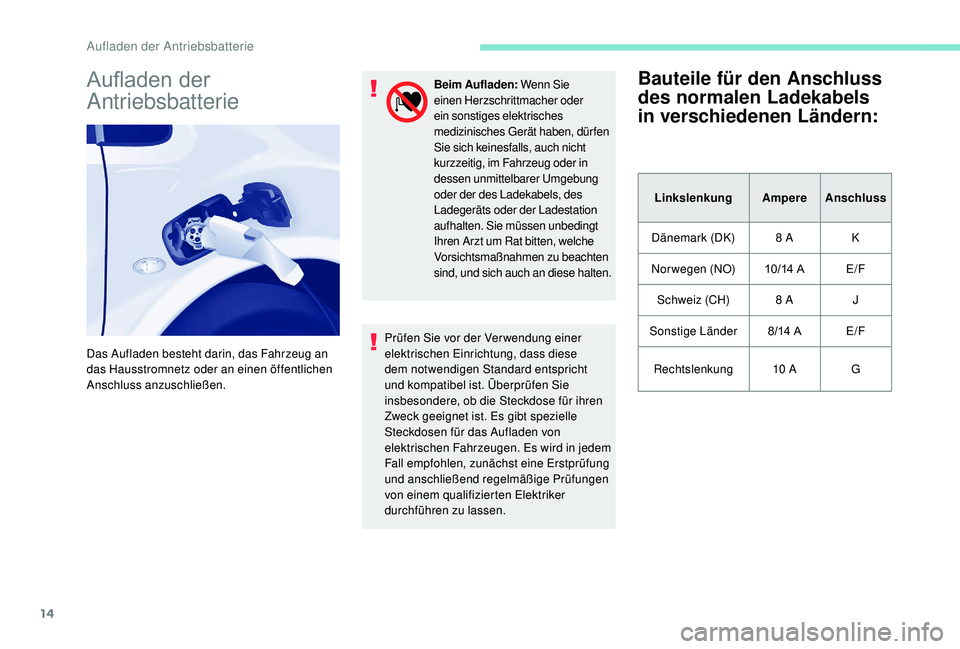

Aufladen der
Antriebsbatterie
Das Aufladen besteht darin, das Fahrzeug an
das Hausstromnetz oder an einen öffentlichen
Anschluss anzuschließen.Beim Aufladen:
Wenn Sie
einen Herzschrittmacher oder
ein sonstiges elektrisches
medizinisches Gerät haben, dürfen
Sie sich keinesfalls, auch nicht
kurzzeitig, im Fahrzeug oder in
dessen unmittelbarer Umgebung
oder der des Ladekabels, des
Ladegeräts oder der Ladestation
aufhalten. Sie müssen unbedingt
Ihren Arzt um Rat bitten, welche
Vorsichtsmaßnahmen zu beachten
sind, und sich auch an diese halten.
Prüfen Sie vor der Verwendung einer
elektrischen Einrichtung, dass diese
dem notwendigen Standard entspricht
und kompatibel ist. Überprüfen Sie
insbesondere, ob die Steckdose für ihren
Zweck geeignet ist. Es gibt spezielle
Steckdosen für das Aufladen von
elektrischen Fahrzeugen. Es wird in jedem
Fall empfohlen, zunächst eine Erstprüfung
und anschließend regelmäßige Prüfungen
von einem qualifizierten Elektriker
durchführen zu lassen.
Bauteile für den Anschluss
des normalen Ladekabels
in verschiedenen Ländern:
Linkslenkung AmpereAnschluss
Dänemark (DK) 8
A K
Norwegen (NO) 10/14
AE/F
Schweiz (CH) 8
AJ
Sonstige Länder 8/14
AE/F
Rechtslenkung 10


AG
Aufladen der Antriebsbatterie

15

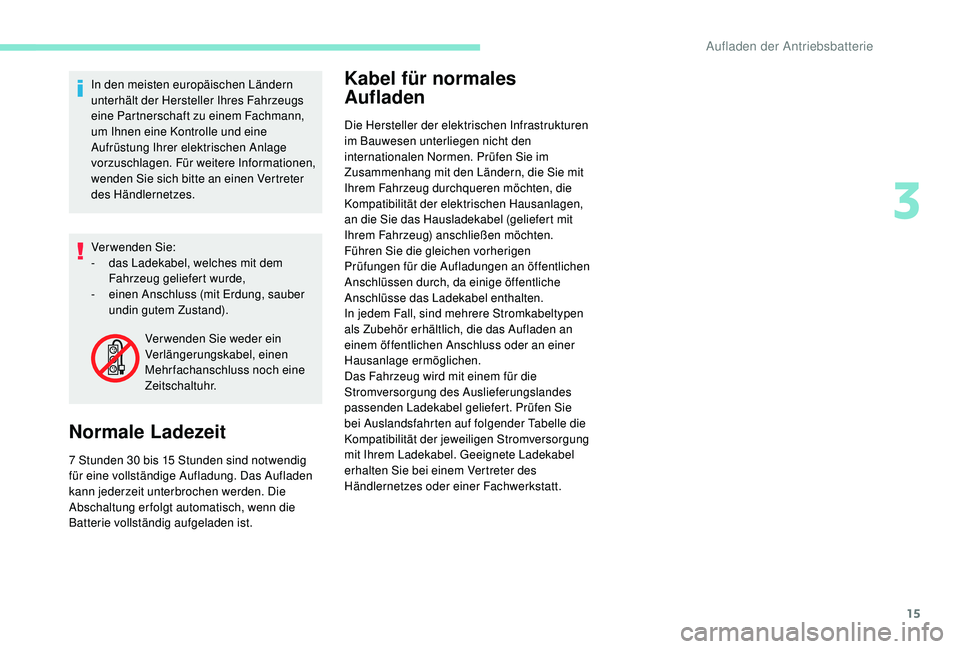

In den meisten europäischen Ländern
unterhält der Hersteller Ihres Fahrzeugs
eine Partnerschaft zu einem Fachmann,
um Ihnen eine Kontrolle und eine
Aufrüstung Ihrer elektrischen Anlage
vorzuschlagen. Für weitere Informationen,
wenden Sie sich bitte an einen Vertreter
des Händlernetzes.
Verwenden Sie:
-
d
as Ladekabel, welches mit dem
Fahrzeug geliefert wurde,
-

e
inen Anschluss (mit Erdung, sauber
undin gutem Zustand).
Normale Ladezeit
7 Stunden 30 bis 15 Stunden sind notwendig
f ür eine vollständige Aufladung. Das Aufladen
kann jederzeit unterbrochen werden. Die
Abschaltung er folgt automatisch, wenn die
Batterie vollständig aufgeladen ist.
Kabel für normales
Aufladen
Die Hersteller der elektrischen Infrastrukturen
im Bauwesen unterliegen nicht den
internationalen Normen. Prüfen Sie im
Zusammenhang mit den Ländern, die Sie mit
Ihrem Fahrzeug durchqueren möchten, die
Kompatibilität der elektrischen Hausanlagen,
an die Sie das Hausladekabel (geliefert mit
Ihrem Fahrzeug) anschließen möchten.
Führen Sie die gleichen vorherigen
Prüfungen für die Aufladungen an öffentlichen
Anschlüssen durch, da einige öffentliche
Anschlüsse das Ladekabel enthalten.
In jedem Fall, sind mehrere Stromkabeltypen
als Zubehör erhältlich, die das Aufladen an
einem öffentlichen Anschluss oder an einer
Hausanlage ermöglichen.
Das Fahrzeug wird mit einem für die
Stromversorgung des Auslieferungslandes
passenden Ladekabel geliefert. Prüfen Sie
bei Auslandsfahrten auf folgender Tabelle die
Kompatibilität der jeweiligen Stromversorgung
mit Ihrem Ladekabel. Geeignete Ladekabel
erhalten Sie bei einem Vertreter des
Händlernetzes oder einer Fachwerkstatt.
Verwenden Sie weder ein
Verlängerungskabel, einen
Mehrfachanschluss noch eine
Zeitschaltuhr.
3
Aufladen der Antriebsbatterie

16
HausanschlussAnschluss „Modus 3 – Typ 2“Anschluss „Modus 3 – Typ 3“
Kabel „Modus 2“ (mit Ihrem Fahrzeug geliefert) Kabel „Modus 3
– Typ 2“
(als Zubehör erhältlich) Kabel „Modus 3
– Typ 3“
(als Zubehör erhältlich)
Einige öffentliche Anschlüsse verfügen über ein eigenes Ladekabel.
Verwenden Sie in diesem Fall das anschlusseigene Ladekabel.
Die Aufladung ist in Modus 3
ungeachtet der Leistung der Ladestation auf max. 16 A begrenzt. Weitere Informationen zu Aufladezeiten siehe
Abschnitt Motor und Antriebsbatterie .
Aufladen der Antriebsbatterie

17

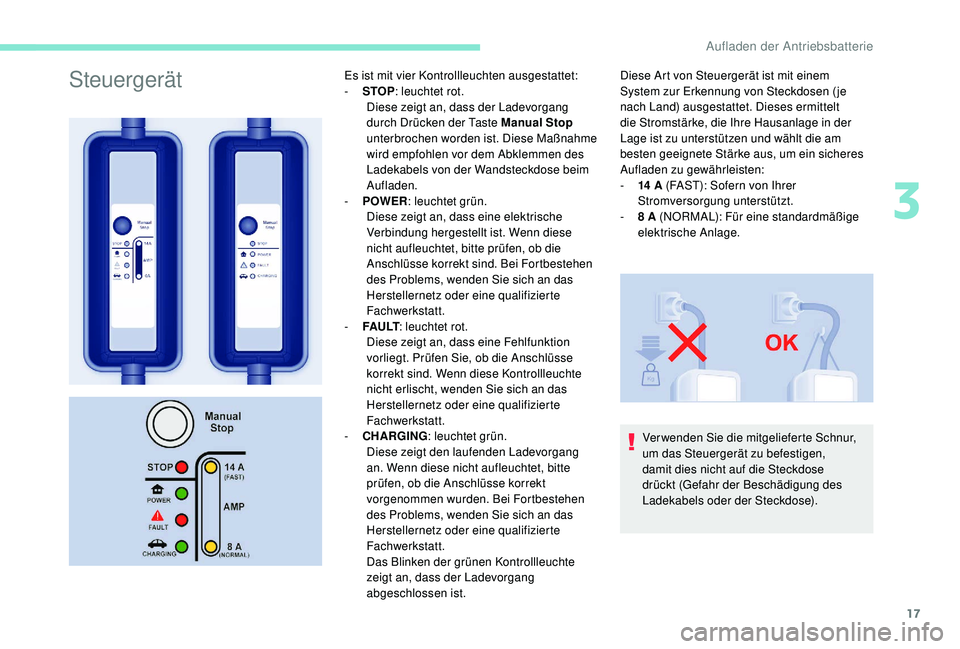

SteuergerätEs ist mit vier Kontrollleuchten ausgestattet:
- S TOP: leuchtet rot.
Diese zeigt an, dass der Ladevorgang
durch Drücken der Taste Manual Stop
unterbrochen worden ist. Diese Maßnahme
wird empfohlen vor dem Abklemmen des
Ladekabels von der Wandsteckdose beim
Aufladen.
-

P
OWER : leuchtet grün.
Diese zeigt an, dass eine elektrische
Verbindung hergestellt ist. Wenn diese
nicht aufleuchtet, bitte prüfen, ob die
Anschlüsse korrekt sind. Bei Fortbestehen
des Problems, wenden Sie sich an das
Herstellernetz oder eine qualifizierte
Fachwerkstatt.
-

F
A U LT : leuchtet rot.
Diese zeigt an, dass eine Fehlfunktion
vorliegt. Prüfen Sie, ob die Anschlüsse
korrekt sind. Wenn diese Kontrollleuchte
nicht erlischt, wenden Sie sich an das
Herstellernetz oder eine qualifizierte
Fachwerkstatt.
-

C
HARGING : leuchtet grün.
Diese zeigt den laufenden Ladevorgang
an. Wenn diese nicht aufleuchtet, bitte
prüfen, ob die Anschlüsse korrekt
vorgenommen wurden. Bei Fortbestehen
des Problems, wenden Sie sich an das
Herstellernetz oder eine qualifizierte
Fachwerkstatt.
Das Blinken der grünen Kontrollleuchte
zeigt an, dass der Ladevorgang
abgeschlossen ist. Diese Art von Steuergerät ist mit einem
System zur Erkennung von Steckdosen ( je
nach Land) ausgestattet. Dieses ermittelt
die Stromstärke, die Ihre Hausanlage in der
Lage ist zu unterstützen und wählt die am
besten geeignete Stärke aus, um ein sicheres
Aufladen zu gewährleisten:
-

14
A (FAST): Sofern von Ihrer
Stromversorgung unterstützt.
-

8
A (NORMAL): Für eine standardmäßige
elektrische Anlage.
Ver wenden Sie die mitgelieferte Schnur,
um das Steuergerät zu befestigen,
damit dies nicht auf die Steckdose
drückt (Gefahr der Beschädigung des
Ladekabels oder der Steckdose).
3
Aufladen der Antriebsbatterie

18
Vermeiden Sie Berührungen mit
dem Metallaufsatz des Anschlusses
des Schnell-Ladesystems sowie des
Ladekabels. Gefahr des Stromschlags
und/oder einer Funktionsstörung.
Das Kabel oder die Ladepistole niemals
mit feuchten Händen anklemmen oder
abklemmen (Gefahr des Stromschlags).
Der Aufladevorgang kann jederzeit durch
Abziehen der Ladepistole unterbrochen werden.
Wenn Sie ausnahmsweise den Ladevorgang
durch Abklemmen des Ladekabels von der
Wandsteckdose unterbrechen müssen, ist es
unbedingt er forderlich, zuvor die Taste Manual
Stop des Steuergeräts zu betätigen.
Zustände des Steuergeräts
Leuchtet in der Farbe der
entsprechenden Kontrollleuchte.
Blinkt in der Farbe der
entsprechenden Kontrollleuchte.
Aus POWER
FA U LTCHARGING
Normale Funktion
Sobald das Ladekabel an eine Steckdose
angeschlossen ist, leuchten alle Kontrollleuchten
für eine Dauer von ca. 0,5 Sekunden.
Nach Abschluss der Initialisierung:
•
W
enn das Ladekabel nicht mit dem Anschluss
des Fahrzeugs verbunden ist,
•
w
enn das Ladekabel mit dem Anschluss des
Fahrzeugs verbunden ist, aber das Aufladen
nicht erfolgt.
Wenn die Antriebsbatterie aufgeladen wird.
Wenn das Aufladen beendet ist.
Aufladen der Antriebsbatterie
