53

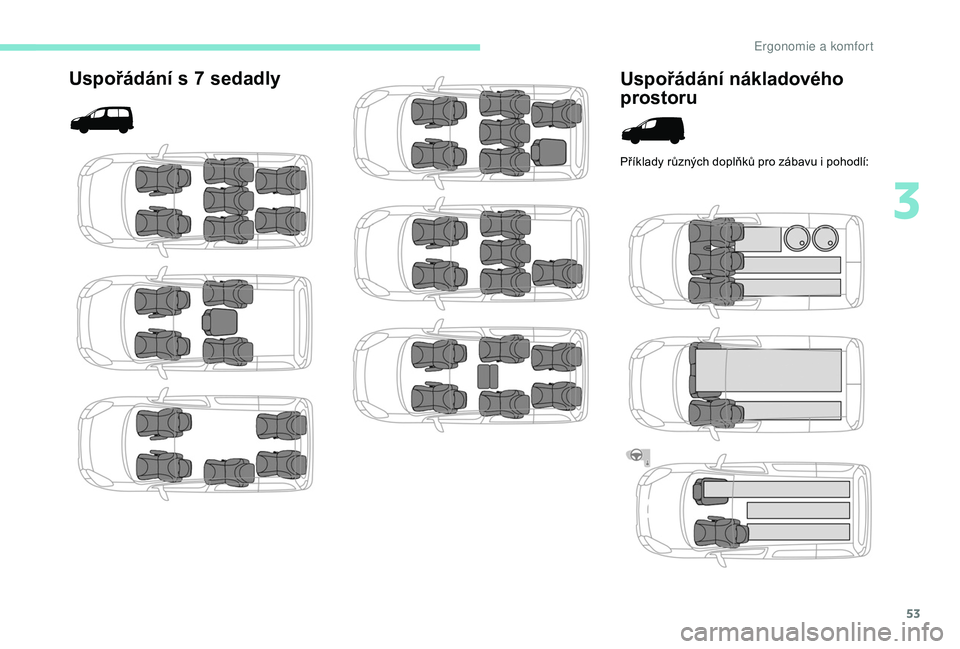

Uspořádání s 7 s edadly
Uspořádání nákladového
prostoru
Příklady různých doplňků pro zábavu i pohodlí:
3
E

54

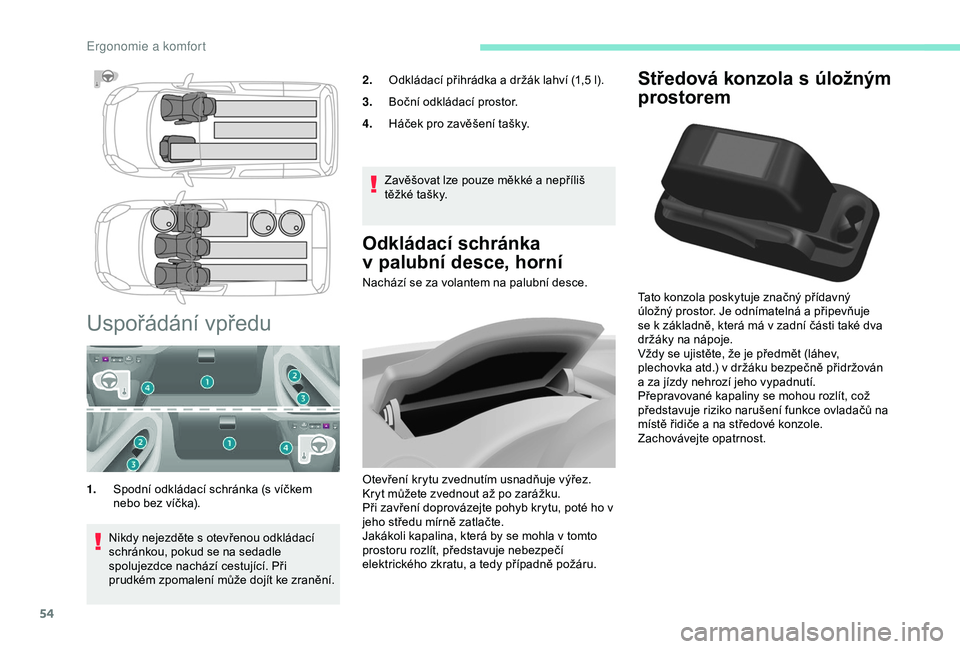

Středová konzola s úložným
prostorem
Tato konzola poskytuje značný přídavný
úložný prostor. Je odnímatelná a
připevňuje
se k
základně, která má v zadní části také dva
držáky na nápoje.
Vždy se ujistěte, že je předmět (láhev,
plechovka atd.) v
držáku bezpečně přidržován
a
za jízdy nehrozí jeho vypadnutí.
Přepravované kapaliny se mohou rozlít, což
představuje riziko narušení funkce ovladačů na
místě řidiče a
na středové konzole.
Zachovávejte opatrnost.
Uspořádání vpředu
1. Spodní odkládací schránka (s víčkem
nebo bez víčka).
Odkládací schránka
v
p
alubní desce, horní
Nachází se za volantem na palubní desce.
Otevření krytu zvednutím usnadňuje výřez.
Kryt můžete zvednout až po zarážku.
Při zavření doprovázejte pohyb krytu, poté ho v
jeho středu mírně zatlačte.
Jakákoli kapalina, která by se mohla v tomto
prostoru rozlít, představuje nebezpečí
elektrického zkratu, a tedy případně požáru.
Nikdy nejezděte s

otevřenou odkládací
schránkou, pokud se na sedadle
spolujezdce nachází cestující. Při
prudkém zpomalení může dojít ke zranění. 2.
Odkládací přihrádka a držák lahví (1,5 l).
3. Boční odkládací prostor.
4. Háček pro zavěšení tašky.
Zavěšovat lze pouze měkké a nepříliš
těžké tašky.
Ergonomie a komfort

55

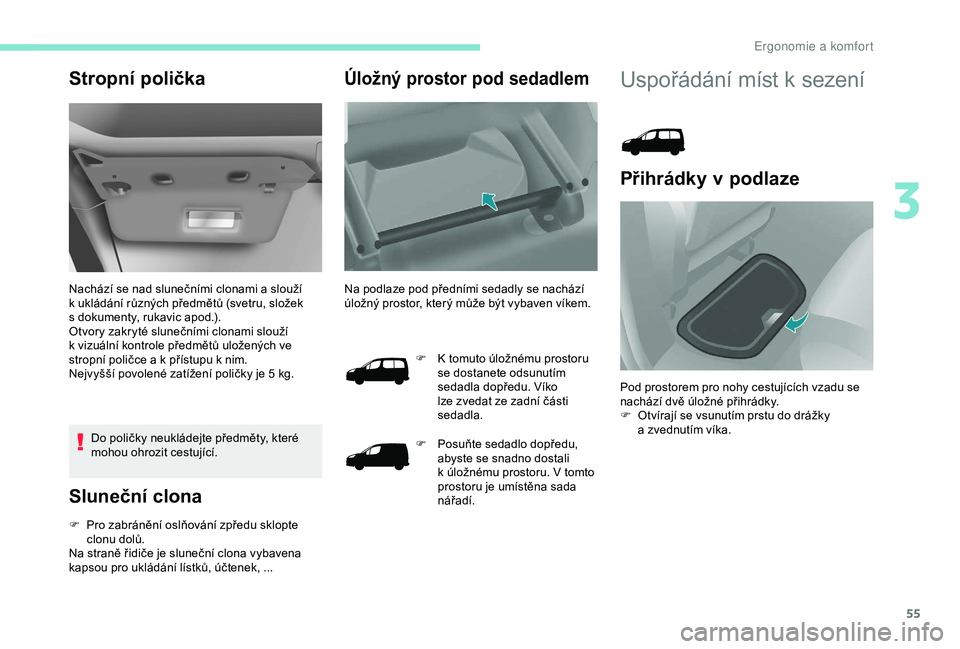

Stropní polička
Nachází se nad slunečními clonami a slouží
k ukládání různých předmětů (svetru, složek
s
dokumenty, rukavic apod.).
Otvory zakryté slunečními clonami slouží
k
vizuální kontrole předmětů uložených ve
stropní poličce a
k přístupu k nim.
Nejvyšší povolené zatížení poličky je 5
kg.
Do poličky neukládejte předměty, které
mohou ohrozit cestující.
Sluneční clona
F Pro zabránění oslňování zpředu sklopte clonu dolů.
Na straně řidiče je sluneční clona vybavena
kapsou pro ukládání lístků, účtenek, ...
Úložný prostor pod sedadlem
Na podlaze pod předními sedadly se nachází
úložný prostor, který může být vybaven víkem.
F

K
tomuto úložnému prostoru
se dostanete odsunutím
sedadla dopředu. Víko
lze zvedat ze zadní části
sedadla.
F

P
osuňte sedadlo dopředu,
abyste se snadno dostali
k
úložnému prostoru. V tomto
prostoru je umístěna sada
nářadí.
Uspořádání míst k sezení
Přihrádky v p odlaze
Pod prostorem pro nohy cestujících vzadu se
nachází dvě úložné přihrádky.
F

O
tvírají se vsunutím prstu do drážky
a
zvednutím víka.
3
E

56
Sklopné stolky
Na stolek nepokládejte tvrdé nebo těžké
předměty. V případě prudkého zabrzdění
nebo srážky by se z nich totiž mohly stát
nebezpečné projektily.
Na straně každého stolku se nachází háček na
tašku.
Boční sluneční clony
F Stolek se rozkládá vytažením vzhůru a s klopením.
Z
bezpečnostních důvodů se závěsy sklopných
stolků při působení nadměrné síly uvolní
z
uložení.
F

S
tolek se montuje zpět tak, že se ve svislé
poloze připne jeden jeho závěs a
poté
mírným tlakem druhý.
Při vytahování i
zasouvání manipulujte
s
clonou pomalu a držte ji přitom za úchyt.
Posuvné boční dveře mohou být vybaveny
bočními slunečními clonami.
F

B
oční sluneční clona se upevňuje
vytažením za úchyt.
Aby se clona při otevírání dveří nepoškodila,
musí být úchyt bezpečně upevněn.
Zénith
Odkládací přihrádky
Odkládací přihrádky se nacházejí na každé
straně střechy. Nejvyšší povolené zatížení je
6
kg.
Díky průsvitné základně snadno najdete
uložené předměty.
Do poličky neukládejte předměty, které
mohou ohrozit cestující.
Multifunkční střecha rozšiřuje stropní odkládací
schránku. Sestává z
následujících pr vků.
E

57

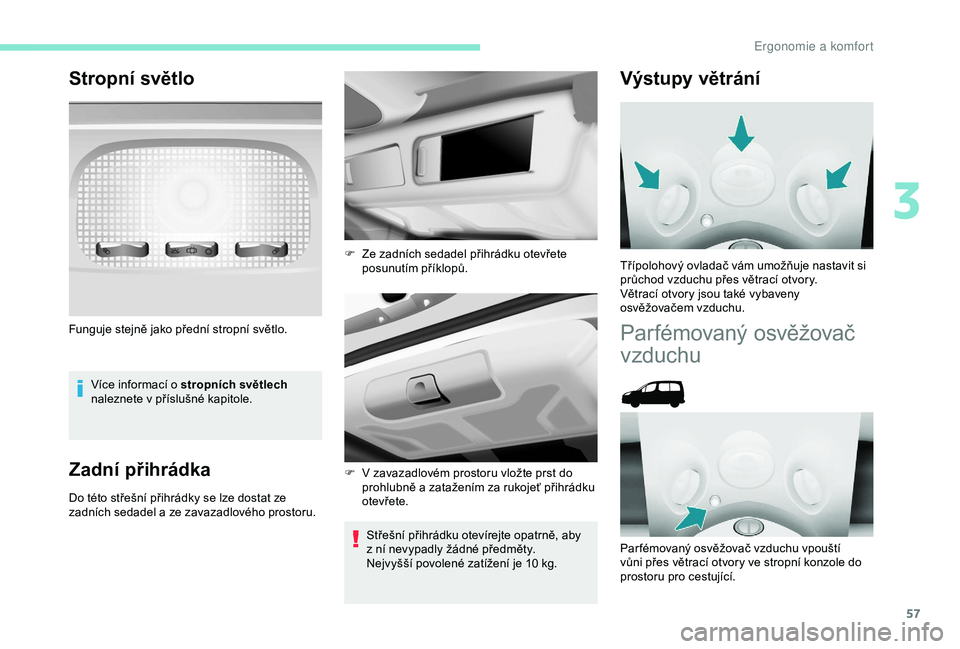

Stropní světlo
Více informací o stropních světlech
n aleznete v příslušné kapitole.
Zadní přihrádka
Do této střešní přihrádky se lze dostat ze
zadních sedadel a ze zavazadlového prostoru.
Střešní přihrádku otevírejte opatrně, aby
z
ní nevypadly žádné předměty.
Nejvyšší povolené zatížení je 10
kg.
Funguje stejně jako přední stropní světlo.
F
Z
e zadních sedadel přihrádku otevřete
posunutím příklopů.
F
V
zavazadlovém prostoru vložte prst do
prohlubně a zatažením za rukojeť přihrádku
otevřete.
Výstupy větrání
Třípolohový ovladač vám umožňuje nastavit si
průchod vzduchu přes větrací otvory.
Větrací otvory jsou také vybaveny
osvěžovačem vzduchu.
Par fémovaný osvěžovač
vzduchu
Par fémovaný osvěžovač vzduchu vpouští
vůni přes větrací otvory ve stropní konzole do
prostoru pro cestující.
3
E

58
Nastavování průtoku
Vyjmutí osvěžovače vzduchu
Výměna náplně
F Otáčením chromovaného kolečka vpouštění vůně nastavíte takto:
-

D
oleva snížíte.
-

D
oprava zvýšíte.
F

V
pouštění vůně zastavíte otočením
chromovaného kolečka zcela vlevo. F

S
tiskněte tlačítko a současně je otočte
o čtvrt otáčky doleva až na doraz.
F
V
yjměte osvěžovač vzduchu z palubní
d e s k y.
F
V
yměňte náplň.
Náplň osvěžovače se skládá ze zásobníku B
a
uzavřeného víčka C.
F

O
dstraňte ochrannou fólii D.
F

U
místěte hlavu náplně B na tlačítko A na
osvěžovači vzduchu.
F

P
ootočte jím o čtvrt otáčky, aby došlo k jeho
zajištění na ovladači a sejměte víčko.
F

V
ložte osvěžovač vzduchu do pouzdra.
Náplně můžete kdykoliv vyměňovat a
ukládat
již otevřené zásobníky v
originálních obalech.
Tlačítko na osvěžovači vzduchu
A je nezávislé
na náplni. Náplně se dodávají bez tlačítka
A. Tlačítko
A osvěžovače vzduchu lze připevnit
k multifunkční střeše za použití náplně.
Z tohoto důvodu byste si měli vždy uschovat
tlačítko A i náplň.
Náplně jsou k dispozici u prodejců vozů
P E U G E O T.
Vložení osvěžovače vzduchu
Po instalaci nebo výměně náplně:
F V ložte osvěžovač vzduchu zpět do pouzdra.
F

O
točte jej o čtvrt otáčky doprava.
Ergonomie a komfort

59

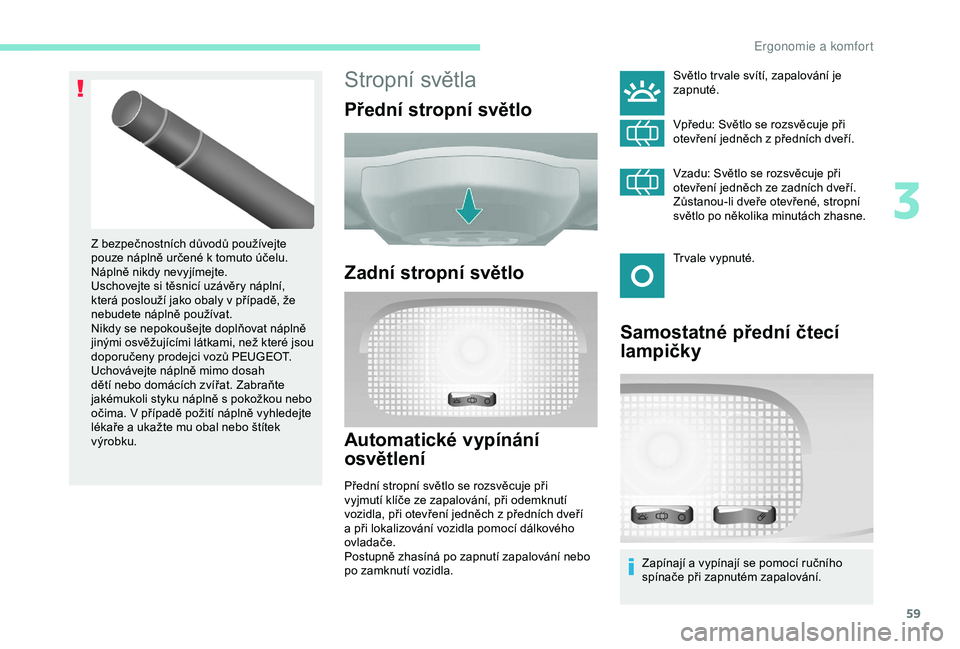

Stropní světla
Přední stropní světlo
Zadní stropní světlo
Automatické vypínání
osvětlení
Přední stropní světlo se rozsvěcuje při
vyjmutí klíče ze zapalování, při odemknutí
vozidla, při otevření jedněch z předních dveří
a
při lokalizování vozidla pomocí dálkového
ovladače.
Postupně zhasíná po zapnutí zapalování nebo
po zamknutí vozidla.
Z

bezpečnostních důvodů používejte
pouze náplně určené k

tomuto účelu.
Náplně nikdy nevyjímejte.
Uschovejte si těsnicí uzávěry náplní,
která poslouží jako obaly v

případě, že
nebudete náplně používat.
Nikdy se nepokoušejte doplňovat náplně
jinými osvěžujícími látkami, než které jsou
doporučeny prodejci vozů PEUGEOT.
Uchovávejte náplně mimo dosah
dětí nebo domácích zvířat. Zabraňte
jakémukoli styku náplně s

pokožkou nebo
očima. V

případě požití náplně vyhledejte
lékaře a

ukažte mu obal nebo štítek
výrobku.
Samostatné přední čtecí
lampičky
Světlo tr vale svítí, zapalování je
zapnuté.
Vpředu: Světlo se rozsvěcuje při
otevření jedněch z
předních dveří.
Vzadu: Světlo se rozsvěcuje při
otevření jedněch ze zadních dveří.
Zůstanou-li dveře otevřené, stropní
světlo po několika minutách zhasne.
Tr vale vypnuté.
Zapínají a
vypínají se pomocí ručního
spínače při zapnutém zapalování.
3
E

60

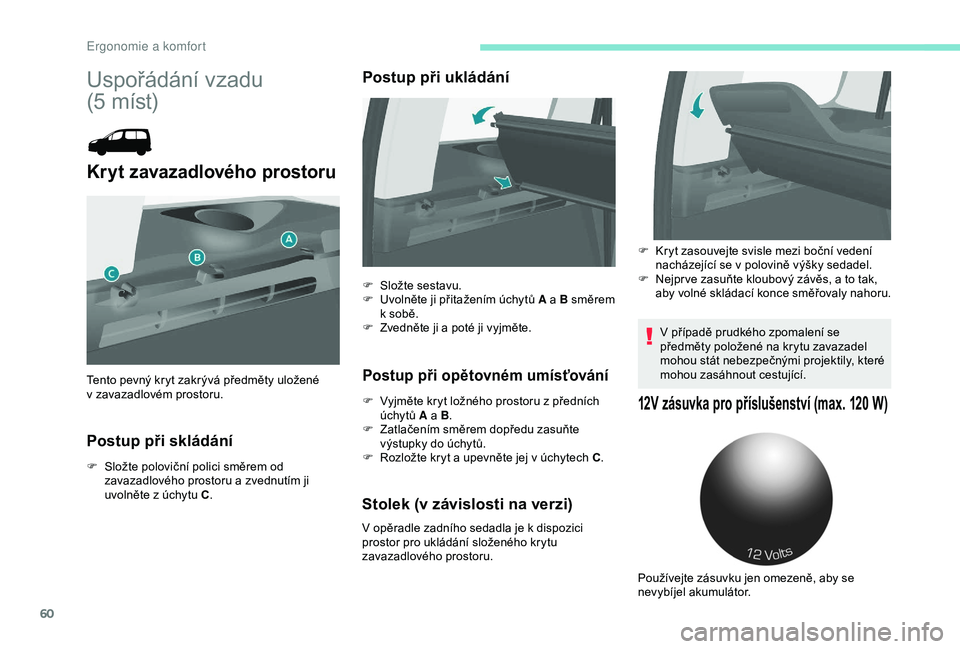

Uspořádání vzadu
(5 míst)
Kryt zavazadlového prostoru
Postup při skládání
F Složte poloviční polici směrem od
zavazadlového prostoru a zvednutím ji
uvolněte z
úchytu C.
Postup při ukládání
Postup při opětovném umísťování
F Vyjměte kryt ložného prostoru z předních
úchytů A a B.
F

Z
atlačením směrem dopředu zasuňte
výstupky do úchytů.
F

R
ozložte kryt a upevněte jej v úchytech C.
Stolek (v závislosti na verzi)
V opěradle zadního sedadla je k dispozici
p rostor pro ukládání složeného krytu
zavazadlového prostoru.
Tento pevný kryt zakrývá předměty uložené
v

zavazadlovém prostoru.
F
S
ložte sestavu.
F
U
volněte ji přitažením úchytů A a B směrem
k sobě.
F
Z
vedněte ji a poté ji vyjměte.
V případě prudkého zpomalení se
předměty položené na krytu zavazadel
mohou stát nebezpečnými projektily, které
mohou zasáhnout cestující.
12V zásuvka pro příslušenství (max. 120 W )
F Kryt zasouvejte svisle mezi boční vedení
nacházející se v polovině výšky sedadel.
F

N
ejpr ve zasuňte kloubový závěs, a to tak,
aby volné skládací konce směřovaly nahoru.
Používejte zásuvku jen omezeně, aby se
nevybíjel akumulátor.
Ergonomie a komfort

61

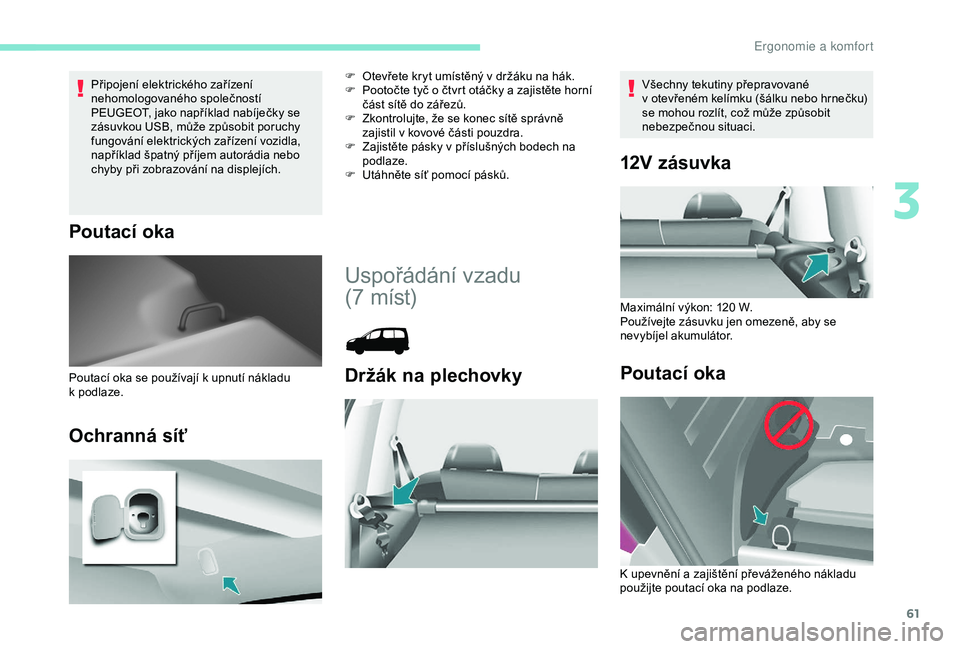

Připojení elektrického zařízení
nehomologovaného společností
PEUGEOT, jako například nabíječky se
zásuvkou USB, může způsobit poruchy
fungování elektrických zařízení vozidla,
například špatný příjem autorádia nebo
chyby při zobrazování na displejích.
Poutací oka
Ochranná síť
F Otevřete kryt umístěný v držáku na hák.
F P ootočte tyč o čtvrt otáčky a zajistěte horní
část sítě do zářezů.
F

Z
kontrolujte, že se konec sítě správně
zajistil v
kovové části pouzdra.
F

Z
ajistěte pásky v příslušných bodech na
podlaze.
F

U
táhněte síť pomocí pásků.
Uspořádání vzadu
(7 míst)
Držák na plechovkyPoutací oka se používají k upnutí nákladu
k podlaze.
12V zásuvka
Maximální výkon: 120 W.
P oužívejte zásuvku jen omezeně, aby se
nevybíjel akumulátor.
Poutací oka
Všechny tekutiny přepravované
v otevřeném kelímku (šálku nebo hrnečku)
se mohou rozlít, což může způsobit
nebezpečnou situaci.
K

upevnění a zajištění převáženého nákladu
použijte poutací oka na podlaze.
3
E

62

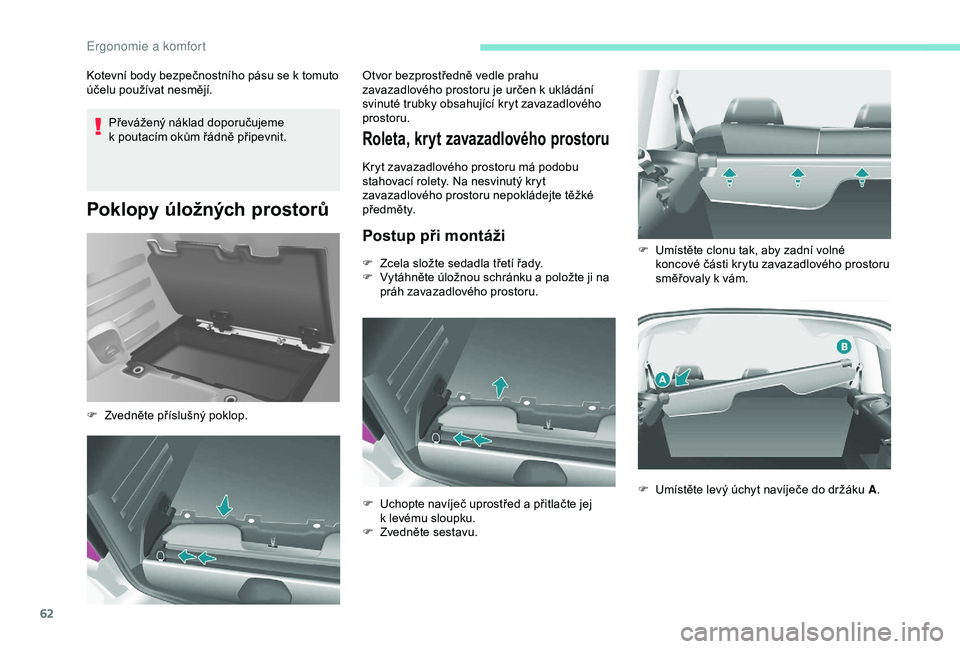

Převážený náklad doporučujeme
k poutacím okům řádně připevnit.
Poklopy úložných prostorů
Kotevní body bezpečnostního pásu se k tomuto
ú čelu používat nesmějí.
Roleta, kryt zavazadlového prostoru
Kryt zavazadlového prostoru má podobu
stahovací rolety. Na nesvinutý kryt
zavazadlového prostoru nepokládejte těžké
předměty.
Postup při montáži
F Zvedněte příslušný poklop. Otvor bezprostředně vedle prahu
zavazadlového prostoru je určen k
ukládání
svinuté trubky obsahující kryt zavazadlového
prostoru.
F
Z
cela složte sedadla třetí řady.
F
V
ytáhněte úložnou schránku a položte ji na
práh zavazadlového prostoru.
F
U
chopte navíječ uprostřed a přitlačte jej
k
levému sloupku.
F

Z
vedněte sestavu.F

U
místěte clonu tak, aby zadní volné
koncové části krytu zavazadlového prostoru
směřovaly k vám.
F
U
místěte levý úchyt navíječe do držáku A.
