PEUGEOT PARTNER TEPEE ELECTRIC 2017 Návod na použití (in Czech)

13
Filtr pevných
částicTr vale svítí.
Nesprávná funkce filtru pevných
částic (hladina přísady do
motorové nafty, nebezpečí
zablokování atd.). Nechejte filtr zkontrolovat prodejcem vozů PEUGEOT
nebo v
jiném kvalifikovaném ser visu.
Více informací o
kontrole množství náplní
naleznete v
příslušné kapitole.
Kontrolka
StavPříčina Akce/doporučení
AdBlue
®
(Diesel BlueHDi) Svítí od okamžiku
zapnutí zapalování,
doprovází ji zvukový
signál a
hlášení
oznamující zbývající
jízdní dosah. Zbývající jízdní dosah činí
600
až 2 400 km.Co nejdříve doplňte AdBlue
®.
+ AdBlue
®
(Diesel BlueHDi)
Blikání společně
s
kontrolkou
SERVICE,
doprovázené
zvukovým signálem
a
hlášením
oznamujícím
zbývající dojezdovou
vzdálenost. Zbývající jízdní dosah se
pohybuje mezi
0 a 600 km.Musíte
doplnit kapalinu AdBlue
®, abyste předešli
odstavení vozu .
Blikání společně
s

kontrolkou
SERVICE,
doprovázené
zvukovým signálem
a

hlášením
oznamujícím zákaz
startování. Nádrž aditiva AdBlue
®
je prázdná: Legislativou
předepsané zařízení proti
startování zabrání rozběhnutí
motoru. Aby bylo možno znovu spustit motor, je třeba
bezpodmínečně
doplnit AdBlue®.
Je nezbytné doplnit do nádrže minimálně 5
litry
aditiva AdBlue
®.
Bližší informace o

AdBlue
® a jeho doplňování naleznete v příslušné kapitole.
1
Palubní zařízení

14

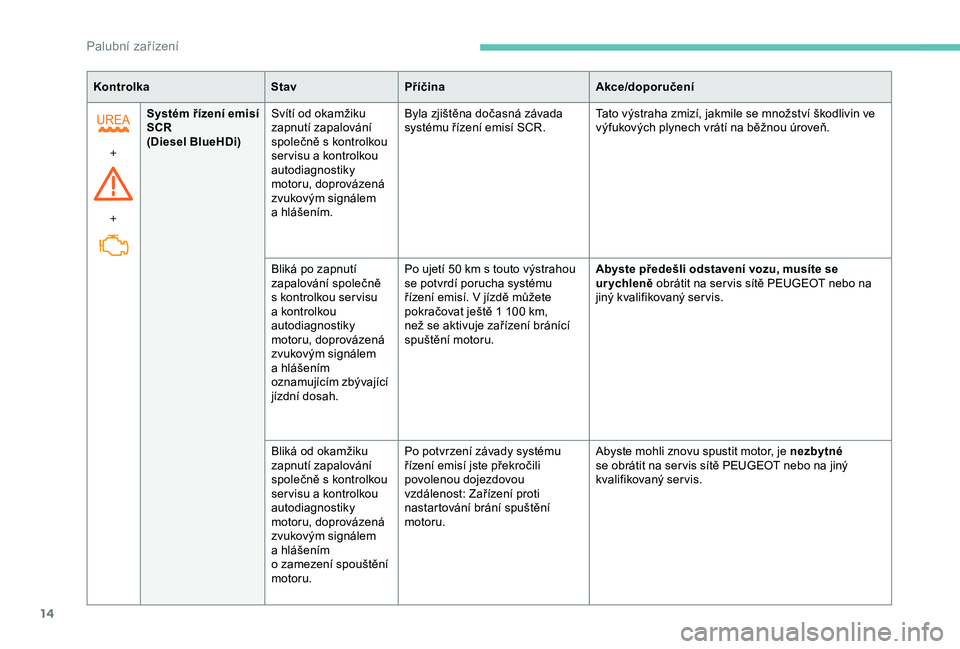

KontrolkaStavPříčina Akce/doporučení
+
+ Systém řízení emisí
SCR
(Diesel BlueHDi)
Svítí od okamžiku
zapnutí zapalování
společně s
kontrolkou
ser visu a
kontrolkou
autodiagnostiky
motoru, doprovázená
zvukovým signálem
a
hlášením.Byla zjištěna dočasná závada
systému řízení emisí SCR.
Tato výstraha zmizí, jakmile se množství škodlivin ve
výfukových plynech vrátí na běžnou úroveň.
Bliká po zapnutí
zapalování společně
s
kontrolkou ser visu
a
kontrolkou
autodiagnostiky
motoru, doprovázená
zvukovým signálem
a
hlášením
oznamujícím zbývající
jízdní dosah. Po ujetí 50
km s touto výstrahou
se potvrdí porucha systému
řízení emisí. V
jízdě můžete
pokračovat ještě 1
100 km,
než se aktivuje zařízení bránící
spuštění motoru. Abyste předešli odstavení vozu, musíte se
urychleně
obrátit na ser vis sítě PEUGEOT nebo na
jiný kvalifikovaný ser vis.
Bliká od okamžiku
zapnutí zapalování
společně s
kontrolkou
ser visu a
kontrolkou
autodiagnostiky
motoru, doprovázená
zvukovým signálem
a
hlášením
o
zamezení spouštění
motoru. Po potvrzení závady systému
řízení emisí jste překročili
povolenou dojezdovou
vzdálenost: Zařízení proti
nastartování brání spuštění
motoru.
Abyste mohli znovu spustit motor, je nezbytné

se obrátit na ser vis sítě PEUGEOT nebo na jiný
kvalifikovaný ser vis.
Palubní zařízení

15

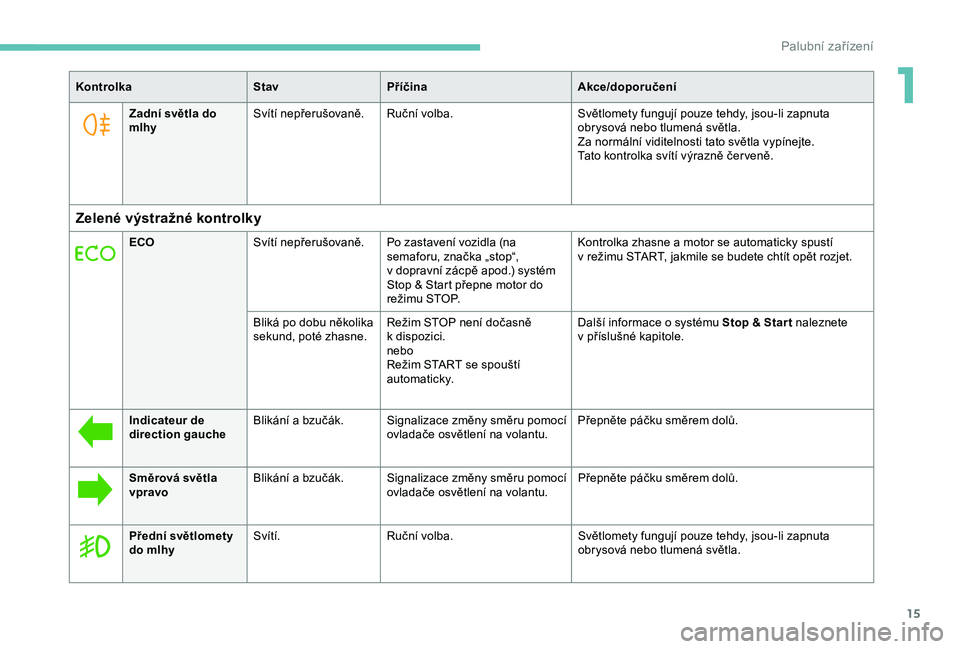

KontrolkaStavPříčina Akce/doporučení
Zadní světla do
mlhy Svítí nepřerušovaně. Ruční volba.
Světlomety fungují pouze tehdy, jsou-li zapnuta
obrysová nebo tlumená světla.
Za normální viditelnosti tato světla vypínejte.
Tato kontrolka svítí výrazně čer veně.
Zelené výstražné kontrolky
ECOSvítí nepřerušovaně. Po zastavení vozidla (na
semaforu, značka „stop“,
v
dopravní zácpě apod.) systém
Stop & Start přepne motor do
režimu STOP. Kontrolka zhasne a
motor se automaticky spustí
v režimu START, jakmile se budete chtít opět rozjet.
Bliká po dobu několika
sekund, poté zhasne. Režim STOP není dočasně
k
dispozici.
nebo
Režim START se spouští
automaticky. Další informace o
systému Stop & Star t naleznete
v
příslušné kapitole.
Indicateur de
direction gauche Blikání a
bzučák. Signalizace změny směru pomocí ovladače osvětlení na volantu. Přepněte páčku směrem dolů.
Směrová světla
vpravo Blikání a
bzučák. Signalizace změny směru pomocí ovladače osvětlení na volantu. Přepněte páčku směrem dolů.
Přední světlomety
do mlhy Svítí.
Ruční volba. Světlomety fungují pouze tehdy, jsou-li zapnuta
obrysová nebo tlumená světla.
1
Palubní zařízení

16

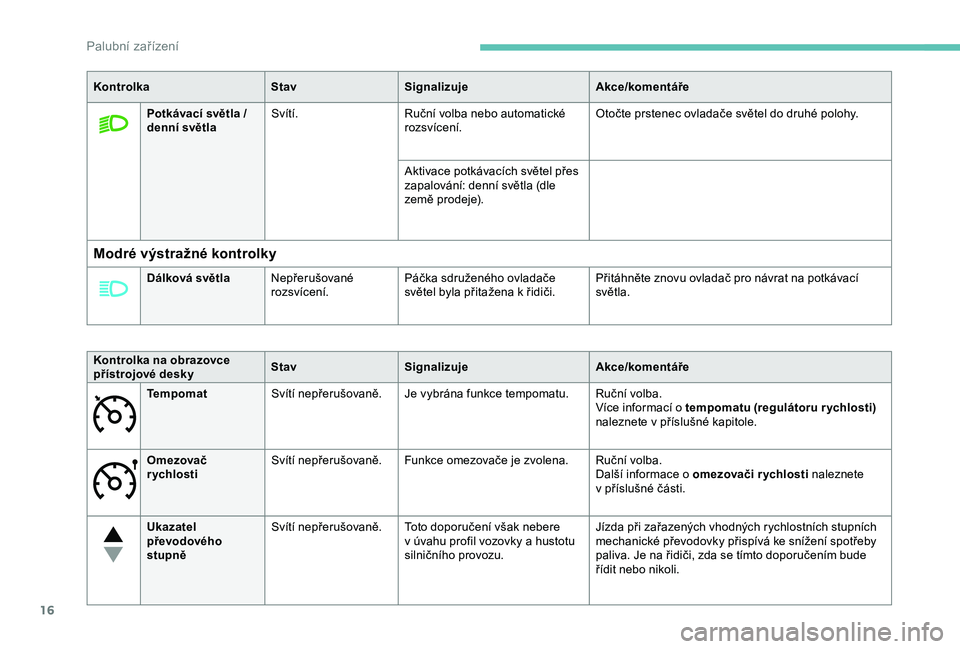

KontrolkaStavSignalizuje Akce/komentáře
Potkávací světla /
denní světla Svítí.
Ruční volba nebo automatické
rozsvícení. Otočte prstenec ovladače světel do druhé polohy.
Aktivace potkávacích světel přes
zapalování: denní světla (dle
země prodeje).
Modré výstražné kontrolky
Dálková světla Nepřerušované
rozsvícení. Páčka sdruženého ovladače
světel byla přitažena k řidiči. Přitáhněte znovu ovladač pro návrat na potkávací
světla.
Kontrolka na obrazovce
přístrojové desky Stav
Signalizuje Akce/komentáře
Tempomat Svítí nepřerušovaně. Je vybrána funkce tempomatu. Ruční volba.
Více informací o tempomatu (regulátoru rychlosti)
naleznete v příslušné kapitole.
Omezovač
rychlosti Svítí nepřerušovaně. Funkce omezovače je zvolena. Ruční volba.
Další informace o
omezovači rychlosti naleznete
v
příslušné části.
Ukazatel
převodového
stupně Svítí nepřerušovaně. Toto doporučení však nebere
v
úvahu profil vozovky a hustotu
silničního provozu. Jízda při zařazených vhodných rychlostních stupních
mechanické převodovky přispívá ke snížení spotřeby
paliva. Je na řidiči, zda se tímto doporučením bude
řídit nebo nikoli.
Palubní zařízení

17
Předžhavení
vznětového motoru Svítí nepřerušovaně. Za určitých klimatických
podmínek je nutno používat
funkci předžhavení motoru. Před spuštěním motoru vyčkejte, než kontrolka
zhasne.
Přítomnost vody
ve filtru motorové
nafty Svítí, doprovází ji
hlášení na displeji.
Palivový filtr obsahuje vodu. Nechejte filtr ihned vyčistit v
ser visu sítě PEUGEOT
nebo v
jiném kvalifikovaném ser visu.
Více informací o
kontrolách a
zejména o vypouštění
vody z
filtru pevných částic naleznete v příslušné
kapitole.
Podle země prodeje.
Klíč symbolizující
údržbu Svítí nepřerušovaně. Blíží se termín ser visní prohlídky
vozidla. Viz seznam kontrol v záruční a ser visní knížce.
Nechejte provést ser visní prohlídku vozidla v
ser visu
sítě PEUGEOT nebo v
jiném kvalifikovaném ser visu.
Čas Blikání. Nastavení času. Použijte levé tlačítko na přístrojové desce.
Více informací o nastavování data a času naleznete
v
příslušné kapitole.
Kontrolka na obrazovce
přístrojové desky
Stav
Signalizuje Akce/komentáře
1
Palubní zařízení

18

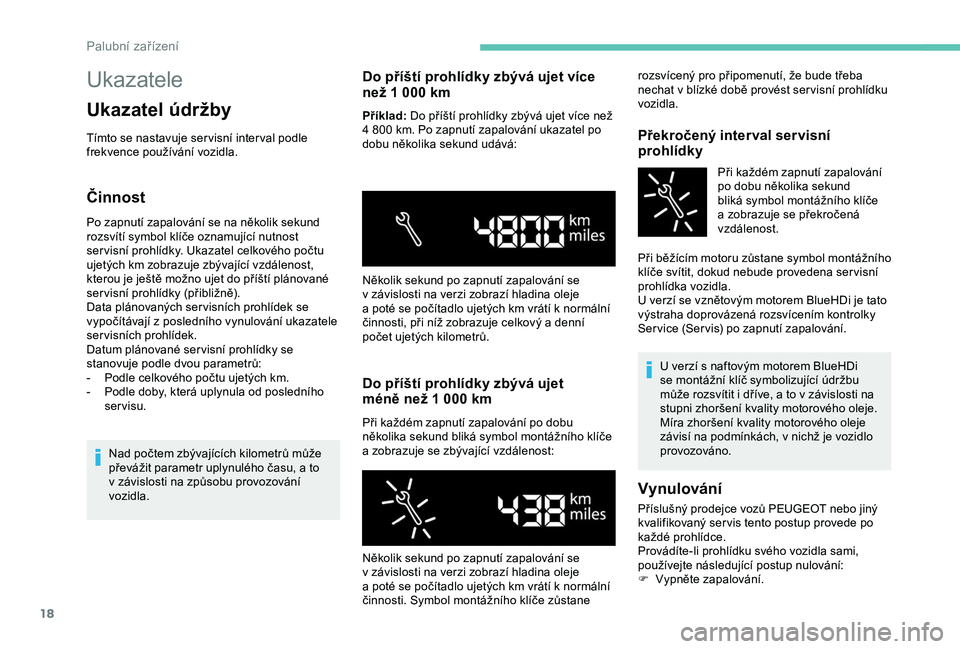

Ukazatele
Ukazatel údržby
Tímto se nastavuje ser visní inter val podle
frekvence používání vozidla.
Činnost
Po zapnutí zapalování se na několik sekund
rozsvítí symbol klíče oznamující nutnost
ser visní prohlídky. Ukazatel celkového počtu
ujetých km zobrazuje zbývající vzdálenost,
kterou je ještě možno ujet do příští plánované
servisní prohlídky (přibližně).
Data plánovaných ser visních prohlídek se
vypočítávají z posledního vynulování ukazatele
servisních prohlídek.
Datum plánované ser visní prohlídky se
stanovuje podle dvou parametrů:
-

P
odle celkového počtu ujetých km.
-

P
odle doby, která uplynula od posledního
servisu.
Nad počtem zbývajících kilometrů může
převážit parametr uplynulého času, a
to
v
závislosti na způsobu provozování
vozidla.
Do příští prohlídky zbývá ujet více
než 1 000 km
Příklad: Do příští prohlídky zbývá ujet více než
4 800 km. Po zapnutí zapalování ukazatel po
dobu několika sekund udává:
Do příští prohlídky zbývá ujet
méně než 1 000 km
Při každém zapnutí zapalování po dobu
několika sekund bliká symbol montážního klíče
a
zobrazuje se zbývající vzdálenost:
Překročený inter val ser visní
prohlídky
Při každém zapnutí zapalování
po dobu několika sekund
bliká symbol montážního klíče
a
zobrazuje se překročená
vzdálenost.
Při běžícím motoru zůstane symbol montážního
klíče svítit, dokud nebude provedena ser visní
prohlídka vozidla.
U verzí se vznětovým motorem BlueHDi je tato
výstraha doprovázená rozsvícením kontrolky
Ser vice (Ser vis) po zapnutí zapalování.
U verzí s naftovým motorem BlueHDi
se montážní klíč symbolizující údržbu
může rozsvítit i dříve, a to v závislosti na
stupni zhoršení kvality motorového oleje.
Míra zhoršení kvality motorového oleje
závisí na podmínkách, v nichž je vozidlo
provozováno.
Několik sekund po zapnutí zapalování se
v

závislosti na verzi zobrazí hladina oleje
a

poté se počítadlo ujetých km vrátí k

normální
činnosti, při níž zobrazuje celkový a

denní
počet ujetých kilometrů.
Několik sekund po zapnutí zapalování se
v

závislosti na verzi zobrazí hladina oleje
a

poté se počítadlo ujetých km vrátí k

normální
činnosti. Symbol montážního klíče zůstane rozsvícený pro připomenutí, že bude třeba
nechat v

blízké době provést ser visní prohlídku
vozidla.
Vynulování
Příslušný prodejce vozů PEUGEOT nebo jiný
kvalifikovaný ser vis tento postup provede po
každé prohlídce.
Provádíte-li prohlídku svého vozidla sami,
používejte následující postup nulování:
F

V
ypněte zapalování.
Palubní zařízení

19
Jestliže budete po tomto postupu chtít
odpojit akumulátor, nejpr ve zamkněte
vozidlo a vyčkejte alespoň pět minut, aby
bylo vynulování ukazatele zaregistrováno.

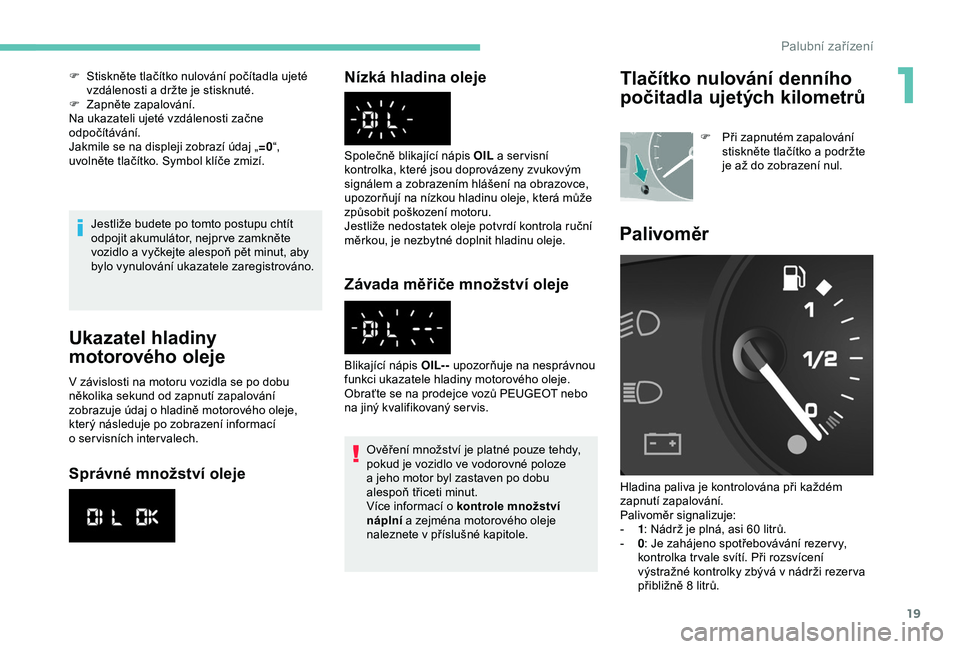

Ukazatel hladiny
motorového oleje
V závislosti na motoru vozidla se po dobu
n ěkolika sekund od zapnutí zapalování
zobrazuje údaj o
hladině motorového oleje,
který následuje po zobrazení informací
o
ser visních inter valech.
Správné množství oleje Nízká hladina oleje
Závada měřiče množství oleje
Ověření množství je platné pouze tehdy,
pokud je vozidlo ve vodorovné poloze
a
jeho motor byl zastaven po dobu
alespoň třiceti minut.
Více informací o kontrole množství
náplní a zejména motorového oleje
naleznete v příslušné kapitole.
Blikající nápis OIL- -
upozorňuje na nesprávnou
funkci ukazatele hladiny motorového oleje.
Obraťte se na prodejce vozů PEUGEOT nebo
na jiný kvalifikovaný ser vis. Společně blikající nápis OIL a ser visní
kontrolka, které jsou doprovázeny zvukovým
signálem a zobrazením hlášení na obrazovce,
upozorňují na nízkou hladinu oleje, která může
způsobit poškození motoru.
Jestliže nedostatek oleje potvrdí kontrola ruční
měrkou, je nezbytné doplnit hladinu oleje.
F

S

tiskněte tlačítko nulování počítadla ujeté
vzdálenosti a

držte je stisknuté.
F

Z

apněte zapalování.
Na ukazateli ujeté vzdálenosti začne
odpočítávání.
Jakmile se na displeji zobrazí údaj „ =0“,
uvolněte tlačítko. Symbol klíče zmizí.
Tlačítko nulování denního
počitadla ujetých kilometrů
F Při zapnutém zapalování stiskněte tlačítko a podržte
je až do zobrazení nul.
Palivoměr
Hladina paliva je kontrolována při každém
zapnutí zapalování.
Palivoměr signalizuje:
-

1 : N

ádrž je plná, asi 60 litrů.
-

0 : J

e zahájeno spotřebovávání rezer vy,
kontrolka tr vale svítí. Při rozsvícení
výstražné kontrolky zbývá v
nádrži rezer va
přibližně 8
litrů.
1
Palubní zařízení

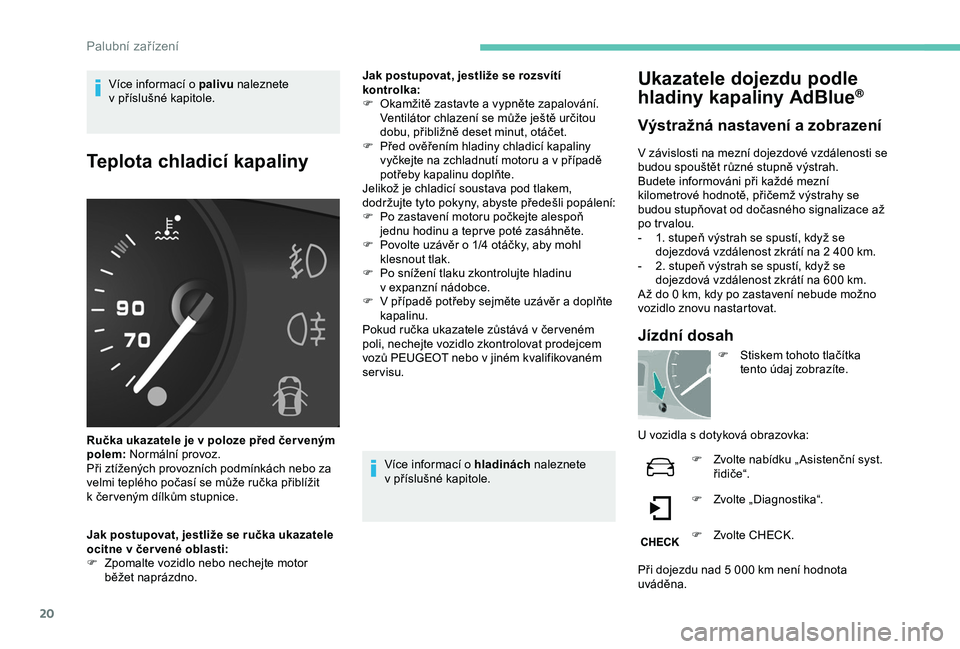

20
Více informací o palivu n aleznete
v příslušné kapitole.
Teplota chladicí kapaliny
Ručka ukazatele je v poloze před čer veným
p olem: Normální provoz.
Při ztížených provozních podmínkách nebo za
velmi teplého počasí se může ručka přiblížit
k
čer veným dílkům stupnice.
Jak postupovat, jestliže se ručka ukazatele
ocitne v
čer vené oblasti:
F

Z
pomalte vozidlo nebo nechejte motor
běžet naprázdno. Jak postupovat, jestliže se rozsvítí
kontrolka:
F

O
kamžitě zastavte a vypněte zapalování.
Ventilátor chlazení se může ještě určitou
dobu, přibližně deset minut, otáčet.
F
P
řed ověřením hladiny chladicí kapaliny
vyčkejte na zchladnutí motoru a v případě
potřeby kapalinu doplňte.
Jelikož je chladicí soustava pod tlakem,
dodr žujte tyto pokyny, abyste předešli popálení:
F
P
o zastavení motoru počkejte alespoň
jednu hodinu a tepr ve poté zasáhněte.
F
P
ovolte uzávěr o 1/4 otáčky, aby mohl
klesnout tlak.
F
P
o snížení tlaku zkontrolujte hladinu
v expanzní nádobce.
F
V
případě potřeby sejměte uzávěr a doplňte
kapalinu.
Pokud ručka ukazatele zůstává v čer veném
poli, nechejte vozidlo zkontrolovat prodejcem
vozů PEUGEOT nebo v jiném kvalifikovaném
servisu.
Více informací o hladinách naleznete
v
příslušné kapitole.
Ukazatele dojezdu podle
hladiny kapaliny AdBlue®
Výstražná nastavení a zobrazení
V závislosti na mezní dojezdové vzdálenosti se
b udou spouštět různé stupně výstrah.
Budete informováni při každé mezní
kilometrové hodnotě, přičemž výstrahy se
budou stupňovat od dočasného signalizace až
po tr valou.
-

1
. stupeň výstrah se spustí, když se
dojezdová vzdálenost zkrátí na 2
400 km.
-

2
. stupeň výstrah se spustí, když se
dojezdová vzdálenost zkrátí na 600
km.
A ž do 0
km, kdy po zastavení nebude možno
vozidlo znovu nastartovat.
Jízdní dosah
F Stiskem tohoto tlačítka tento údaj zobrazíte.
U

vozidla s

dotyková obrazovka:
F

Z
volte nabídku „ Asistenční syst.
ř idič e“.
F

Z
volte „Diagnostika“.
F

Z
volte CHECK.
Při dojezdu nad 5
000 km není hodnota
uváděna.
Palubní zařízení

21

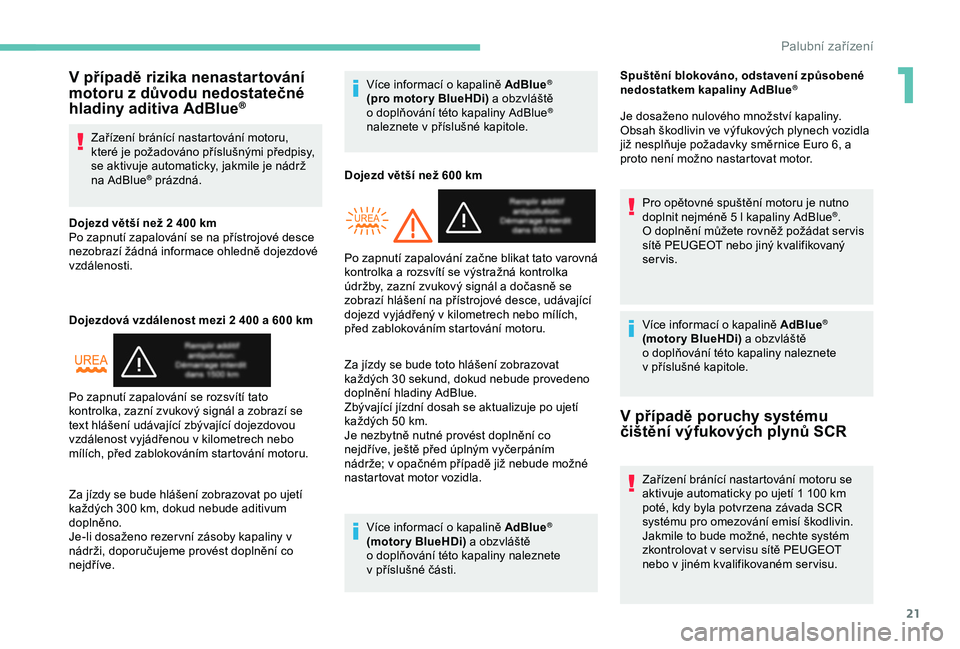

V případě rizika nenastartování
motoru z důvodu nedostatečné
hladiny aditiva AdBlue
®
Zařízení bránící nastartování motoru,
které je požadováno příslušnými předpisy,
se aktivuje automaticky, jakmile je nádrž
na AdBlue
® prázdná.
Dojezd větší než 2 400 km
Po zapnutí zapalování se na přístrojové desce
nezobrazí žádná informace ohledně dojezdové
vzdálenosti.
Dojezdová vzdálenost mezi 2
400 a 600 km
Za jízdy se bude hlášení zobrazovat po ujetí
každých 300

km, dokud nebude aditivum
doplněno.
Je-li dosaženo rezer vní zásoby kapaliny v
nádrži, doporučujeme provést doplnění co
nejdříve. Více informací o
kapalině AdBlue
®
(pro motor y BlueHDi) a obzvláště
o doplňování této kapaliny AdBlue
®
naleznete v

příslušné kapitole.
Dojezd větší než 600

km
Za jízdy se bude toto hlášení zobrazovat
každých 30

sekund, dokud nebude provedeno
doplnění hladiny AdBlue.
Zbývající jízdní dosah se aktualizuje po ujetí
každých 50

km.
Je nezbytně nutné provést doplnění co
nejdříve, ještě před úplným vyčerpáním
nádrže; v

opačném případě již nebude možné
nastartovat motor vozidla.
Více informací o

kapalině AdBlue
®
(motory BlueHDi) a

obzvláště
o

doplňování této kapaliny naleznete
v

příslušné části.
Po zapnutí zapalování se rozsvítí tato
kontrolka, zazní zvukový signál a

zobrazí se
text hlášení udávající

zbývající dojezdovou
vzdálenost vyjádřenou v

kilometrech nebo
mílích, před zablokováním startování motoru. Po zapnutí zapalování začne blikat tato varovná
kontrolka a

rozsvítí se výstražná kontrolka
údržby, zazní zvukový signál a

dočasně se
zobrazí hlášení na přístrojové desce, udávající
dojezd vyjádřený v

kilometrech nebo mílích,
před zablokováním startování motoru. Spuštění blokováno, odstavení způsobené
nedostatkem kapaliny AdBlue
®
Je dosaženo nulového množství kapaliny.
Obsah škodlivin ve výfukových plynech vozidla
již nesplňuje požadavky směrnice Euro 6, a
proto není možno nastartovat motor.
Pro opětovné spuštění motoru je nutno
doplnit nejméně 5
l kapaliny AdBlue
®.
O

doplnění můžete rovněž požádat ser vis
sítě PEUGEOT nebo jiný kvalifikovaný
servis.
Více informací o

kapalině AdBlue
®
(motory BlueHDi) a

obzvláště
o

doplňování této kapaliny naleznete
v

příslušné kapitole.
V případě poruchy systému
č ištění výfukových plynů SCR
Zařízení bránící nastartování motoru se
aktivuje automaticky po ujetí 1
100 km
poté, kdy byla potvrzena závada SCR
systému pro omezování emisí škodlivin.
Jakmile to bude možné, nechte systém
zkontrolovat v
ser visu sítě PEUGEOT
nebo v
jiném kvalifikovaném ser visu.
1
Palubní zařízení

22
Palubní počítač

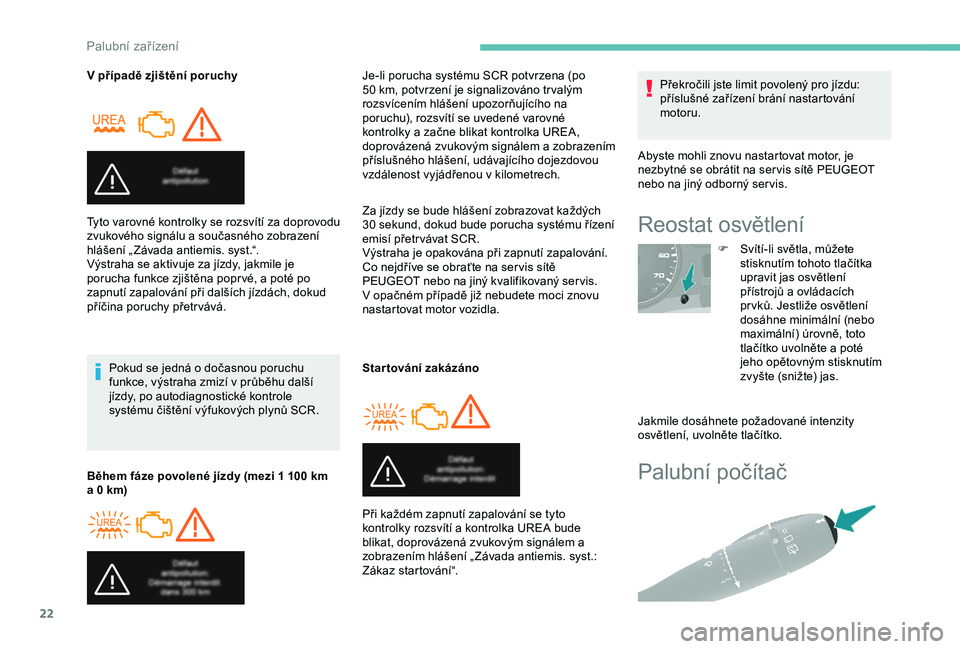

V případě zjištění poruchyP okud se jedná o dočasnou poruchu
funkce, výstraha zmizí v
průběhu další
jízdy, po autodiagnostické kontrole
systému čištění výfukových plynů SCR.
Tyto varovné kontrolky se rozsvítí za doprovodu
zvukového signálu a
současného zobrazení
hlášení „ Závada antiemis. syst.“.
Výstraha se aktivuje za jízdy, jakmile je
porucha funkce zjištěna popr vé, a
poté po
zapnutí zapalování při dalších jízdách, dokud
příčina poruchy přetr vává.
Během fáze povolené jízdy (mezi 1
100 km
a
0 km) Je-li porucha systému SCR potvrzena (po
50
km, potvrzení je signalizováno tr valým
rozsvícením hlášení upozorňujícího na
poruchu), rozsvítí se uvedené varovné
kontrolky a
začne blikat kontrolka UREA,
doprovázená zvukovým signálem a
zobrazením
příslušného hlášení, udávajícího dojezdovou
vzdálenost vyjádřenou v
kilometrech.
Za jízdy se bude hlášení zobrazovat každých
30
sekund, dokud bude porucha systému řízení
emisí přetr vávat SCR.
Výstraha je opakována při zapnutí zapalování.
Co nejdříve se obraťte na ser vis sítě
PEUGEOT nebo na jiný kvalifikovaný ser vis.
V
opačném případě již nebudete moci znovu
nastartovat motor vozidla.
Star tování zakázáno
Při každém zapnutí zapalování se tyto
kontrolky rozsvítí a kontrolka UREA bude
blikat, doprovázená zvukovým signálem a
zobrazením hlášení „ Závada antiemis. syst.:
Zákaz startování“. Překročili jste limit povolený pro jízdu:
příslušné zařízení brání nastartování
motoru.
Abyste mohli znovu nastartovat motor, je
nezbytné se obrátit na ser vis sítě PEUGEOT
nebo na jiný odborný ser vis.
Reostat osvětlení
F Svítí-li světla, můžete stisknutím tohoto tlačítka
upravit jas osvětlení
přístrojů a
ovládacích
pr vků. Jestliže osvětlení
dosáhne minimální (nebo
maximální) úrovně, toto
tlačítko uvolněte a
poté
jeho opětovným stisknutím
zvyšte (snižte) jas.
Jakmile dosáhnete požadované intenzity
osvětlení, uvolněte tlačítko.
Palubní zařízení
