PEUGEOT PARTNER TEPEE ELECTRIC 2017 Návod na použití (in Czech)

29

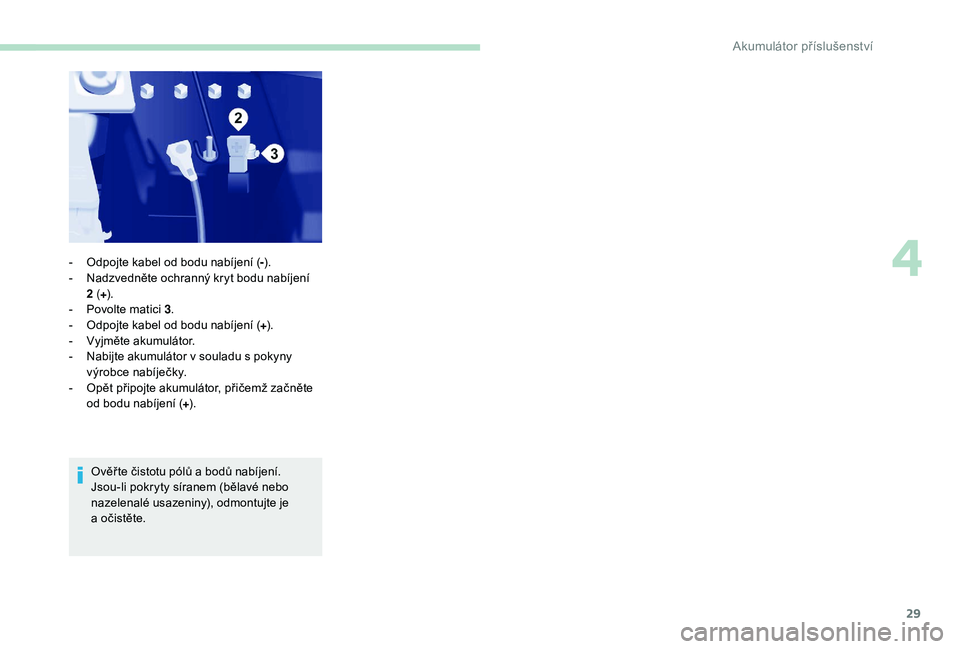

Ověř te čistotu pólů a bodů nabíjení.
J sou-li pokryty síranem (bělavé nebo
nazelenalé usazeniny), odmontujte je
a
očistěte.
-

O
dpojte kabel od bodu nabíjení (
-).
-

N
adzvedněte ochranný kryt bodu nabíjení
2 (
+ ).
-

P
ovolte matici 3
.
-

O
dpojte kabel od bodu nabíjení (
+).
-
Vy
jměte akumulátor.
-

N
abijte akumulátor v souladu s pokyny
výrobce nabíječky.
-

O
pět připojte akumulátor, přičemž začněte
od bodu nabíjení ( +).
4
Akumulátor příslušenství

30

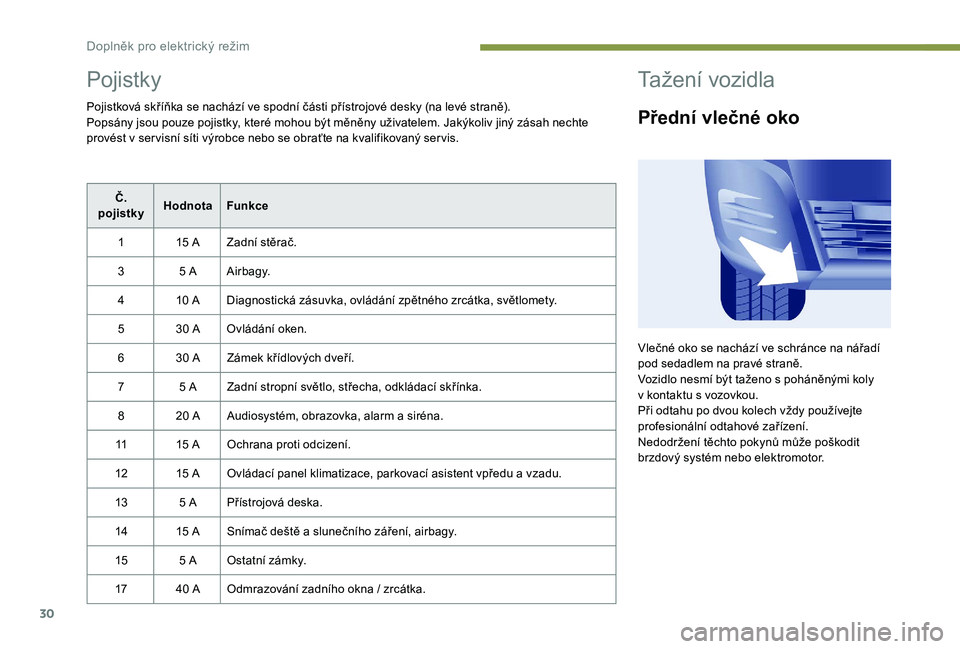

Pojistky
Pojistková skříňka se nachází ve spodní části přístrojové desky (na levé straně).
Popsány jsou pouze pojistky, které mohou být měněny uživatelem. Jakýkoliv jiný zásah nechte
provést v ser visní síti výrobce nebo se obraťte na kvalifikovaný ser vis.
Č.
pojistky Hodnota
Funkce
1 15
A Zadní stěrač.
3 5
AAirbagy.
4 10
A Diagnostická zásuvka, ovládání zpětného zrcátka, světlomety.
5 30
A Ovládání oken.
6 30
A Zámek křídlových dveří.
7 5
A Zadní stropní světlo, střecha, odkládací skřínka.
8 20
A Audiosystém, obrazovka, alarm a siréna.
11 15
A Ochrana proti odcizení.
12 15
A Ovládací panel klimatizace, parkovací asistent vpředu a vzadu.
13 5
A Přístrojová deska.
14 15
A Snímač deště a slunečního záření, airbagy.
15 5
A Ostatní zámky.
17 40
A Odmrazování zadního okna / zrcátka.
Tažení vozidla
Přední vlečné oko
Vlečné oko se nachází ve schránce na nářadí
pod sedadlem na pravé straně.
Vozidlo nesmí být taženo s poháněnými koly
v
kontaktu s vozovkou.
Při odtahu po dvou kolech vždy používejte
profesionální odtahové zařízení.
Nedodržení těchto pokynů může poškodit
brzdový systém nebo elektromotor.
Doplněk pro elektrický režim

31

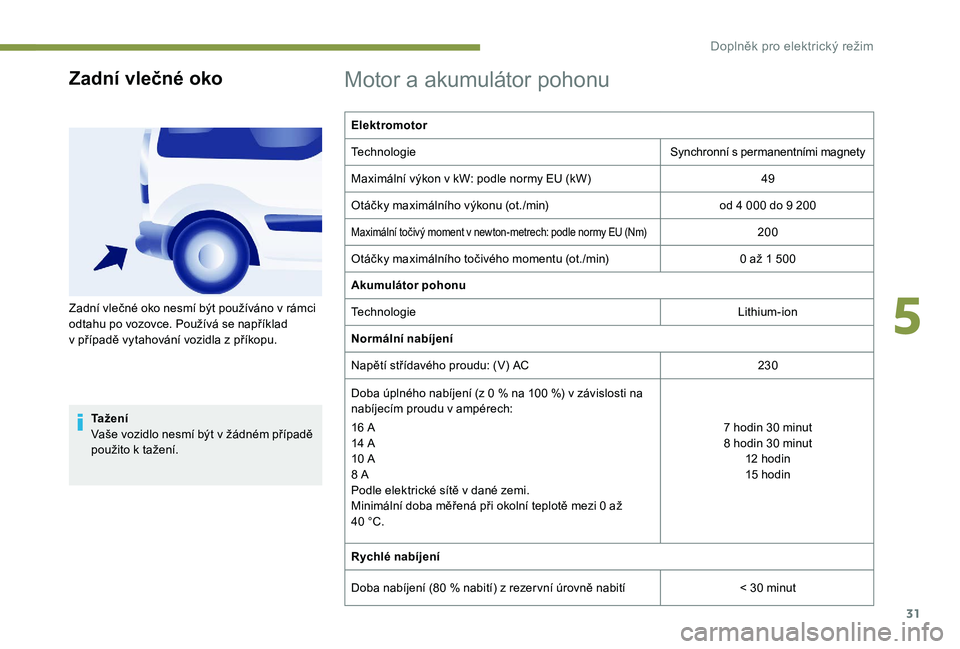

Zadní vlečné oko
Ta ž e n í
Vaše vozidlo nesmí být v žádném případě
použito k
tažení.
Motor a akumulátor pohonu
Elektromotor
Technologie Synchronní s
permanentními magnety
Maximální výkon v
kW: podle normy EU (kW) 49
Otáčky maximálního výkonu (ot./min) od 4
000 do 9 200
Maximální točivý moment v newton-metrech: podle normy EU (Nm)200
Otáčky maximálního točivého momentu (ot./min) 0

až 1 500
Akumulátor pohonu
Technologie Lithium-ion
Normální nabíjení
Napětí střídavého proudu: (V) AC 230
Doba úplného nabíjení (z 0

% na 100

%) v

závislosti na
nabíjecím proudu v

ampérech:
16

A
14

A
10

A
8

A
Podle elektrické sítě v

dané zemi.
Minimální doba měřená při okolní teplotě mezi 0

až
40

°C. 7

hodin 30 minut
8

hodin 30 minut
12
hodin
15
hodin
Rychlé nabíjení
Doba nabíjení (80

% nabití) z

rezer vní úrovně nabití < 30
minut
Zadní vlečné oko nesmí být používáno v

rámci
odtahu po vozovce. Používá se například
v

případě vytahování vozidla z

příkopu.
5
Doplněk pro elektrický režim

32

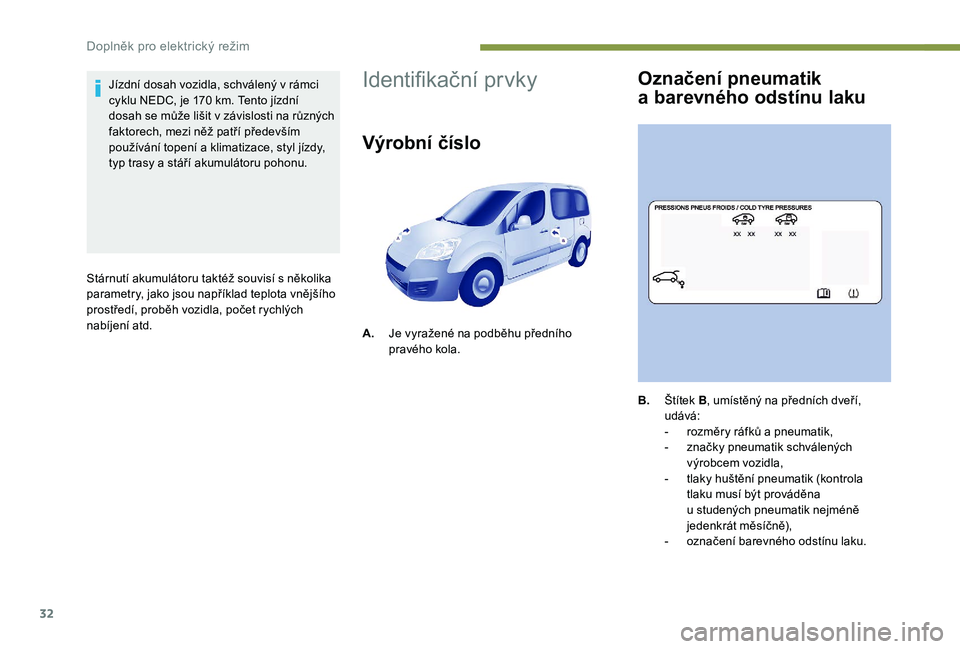

Jízdní dosah vozidla, schválený v rámci
c yklu NEDC, je 170 km. Tento jízdní
dosah se může lišit v
závislosti na různých
faktorech, mezi něž patří především
používání topení a
klimatizace, styl jízdy,
typ trasy a
stáří akumulátoru pohonu.
Stárnutí akumulátoru taktéž souvisí s
několika
parametry, jako jsou například teplota vnějšího
prostředí, proběh vozidla, počet rychlých
nabíjení atd.Identifikační prvky
Výrobní číslo
A. Je vyražené na podběhu předního
pravého kola.
Označení pneumatik
a

b
arevného odstínu laku
B. Štítek B , umístěný na předních dveří,
udává:
-

r
ozměry ráfků a pneumatik,
-

z
načky pneumatik schválených
výrobcem vozidla,
-

t
laky huštění pneumatik (kontrola
tlaku musí být prováděna
u
studených pneumatik nejméně
jedenkrát měsíčně),
-

o
značení barevného odstínu laku.
Doplněk pro elektrický režim

3-17

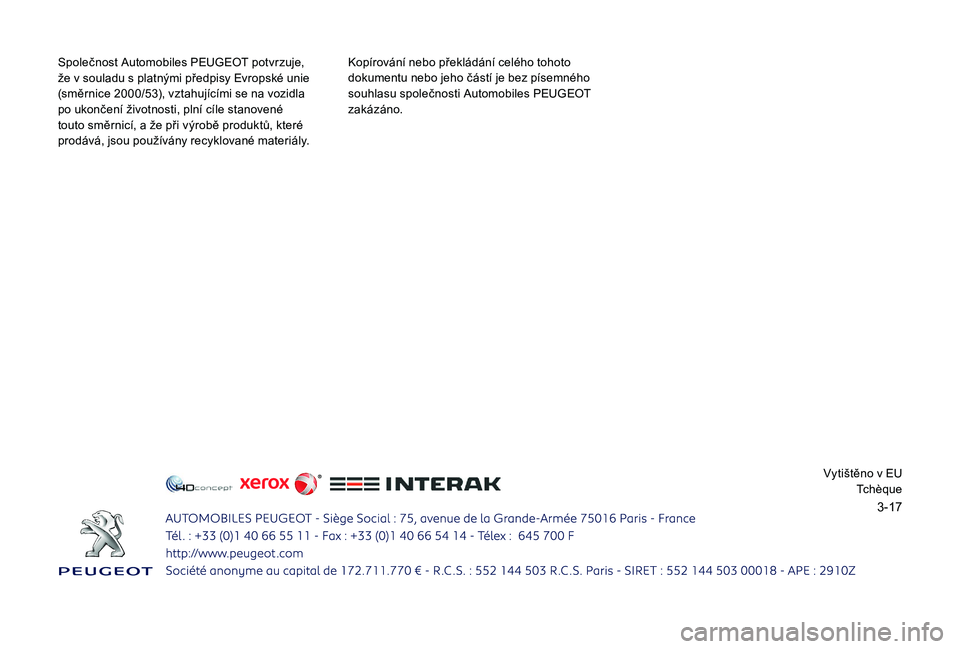

Společnost Automobiles PEUGEOT potvrzuje,
že v souladu s platnými předpisy Evropské unie
(směrnice 2000/53), vztahujícími se na vozidla
po ukončení životnosti, plní cíle stanovené
touto směrnicí, a
že při výrobě produktů, které
prodává, jsou používány recyklované materiály. Kopírování nebo překládání celého tohoto
dokumentu nebo jeho částí je bez písemného
souhlasu společnosti Automobiles PEUGEOT
zakázáno.
Vytištěno v
EU
Tc h è q u e

www.peugeot .comTC. 16PEL.0800*16PEL.0800*

PARTNER Tepee
PARTNER
PŘÍRUČKA PRO UŽIVATELE

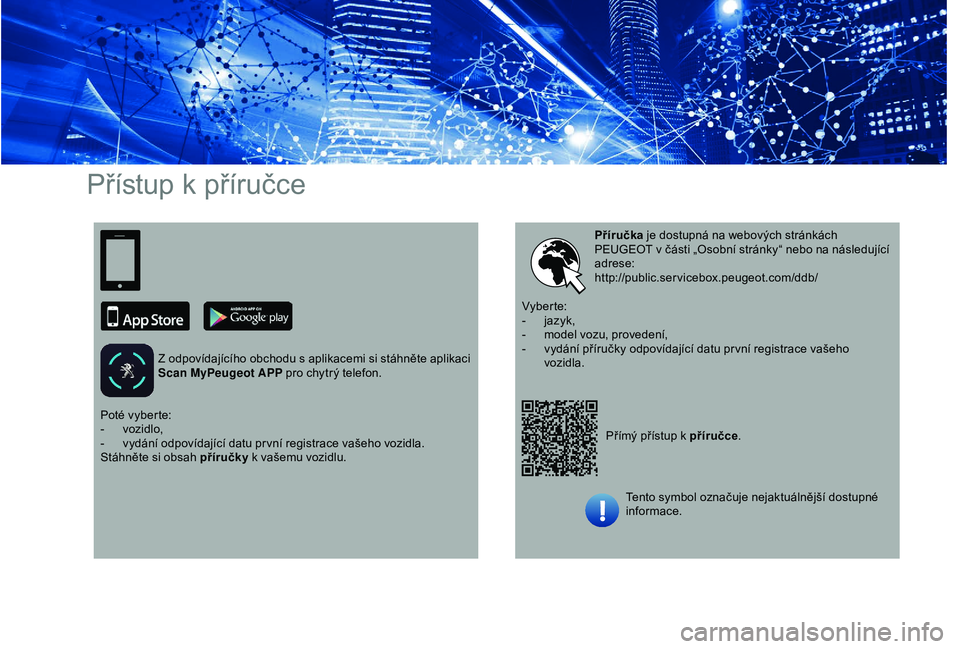

Přístup k příručce
Z odpovídajícího obchodu s aplikacemi si stáhněte aplikaci
Sc an MyPeugeot APP pro chytrý telefon.
Přímý přístup k
příručce.
Příručka
je dostupná na webových stránkách
PEUGEOT v části „Osobní stránky“ nebo na následující
adrese:
http://public.servicebox.peugeot.com/ddb/
Poté vyberte:
-
v

ozidlo,
-

v

ydání odpovídající datu pr vní registrace vašeho vozidla.
Stáhněte si obsah příručky k vašemu vozidlu. Vyber te:
-

j
azyk,
-
m
odel vozu, provedení,
- v ydání příručky odpovídající datu pr vní registrace vašeho
vozidla.
Tento symbol označuje nejaktuálnější dostupné
informace.

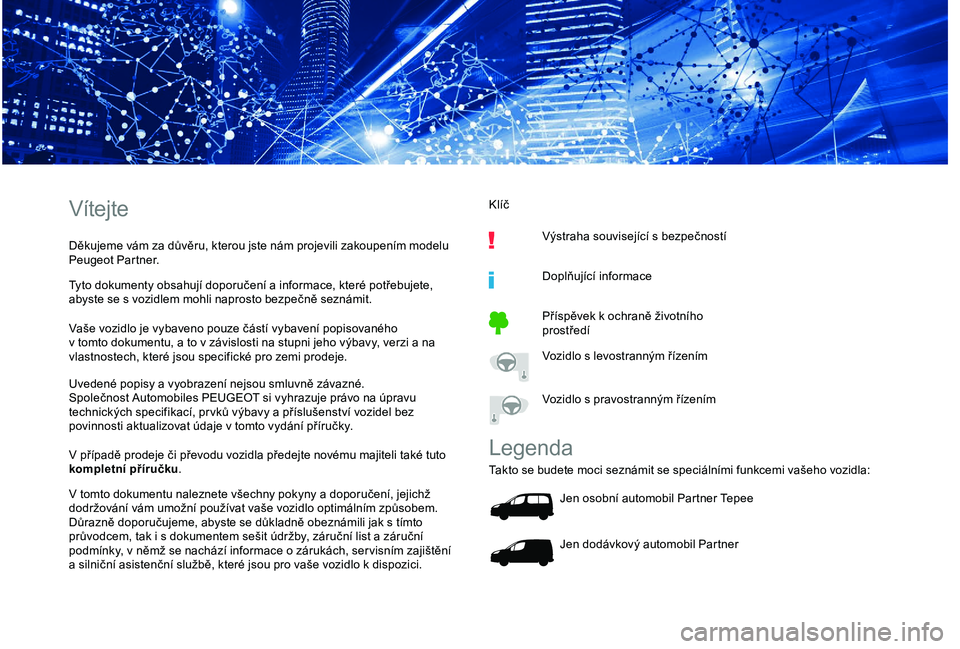

Vítejte
Děkujeme vám za důvěru, kterou jste nám projevili zakoupením modelu
Peugeot Partner.
Tyto dokumenty obsahují doporučení a informace, které potřebujete,
abyste se s
vozidlem mohli naprosto bezpečně seznámit.
Vaše vozidlo je vybaveno pouze částí vybavení popisovaného
v
tomto dokumentu, a to v závislosti na stupni jeho výbavy, verzi a na
vlastnostech, které jsou specifické pro zemi prodeje.
Uvedené popisy a vyobrazení nejsou smluvně závazné.
Společnost Automobiles PEUGEOT si vyhrazuje právo na úpravu
technických specifikací, pr vků výbavy a příslušenství vozidel bez
povinnosti aktualizovat údaje v
tomto vydání příručky.
V
případě prodeje či převodu vozidla předejte novému majiteli také tuto
kompletní příručku .
V tomto dokumentu naleznete všechny pokyny a
doporučení, jejichž
dodržování vám umožní používat vaše vozidlo optimálním způsobem.
Důrazně doporučujeme, abyste se důkladně obeznámili jak s
tímto
průvodcem, tak i
s dokumentem sešit údržby, záruční list a záruční
podmínky, v
němž se nachází informace o zárukách, ser visním zajištění
a
silniční asistenční službě, které jsou pro vaše vozidlo k dispozici.Klíč
Výstraha související s bezpečností
Doplňující informace
Příspěvek k
ochraně životního
prostředí
Vozidlo s levostranným řízením
Vozidlo s pravostranným řízením
Legenda
Takto se budete moci seznámit se speciálními funkcemi vašeho vozidla:
Jen osobní automobil Partner Tepee
Jen dodávkový automobil Partner

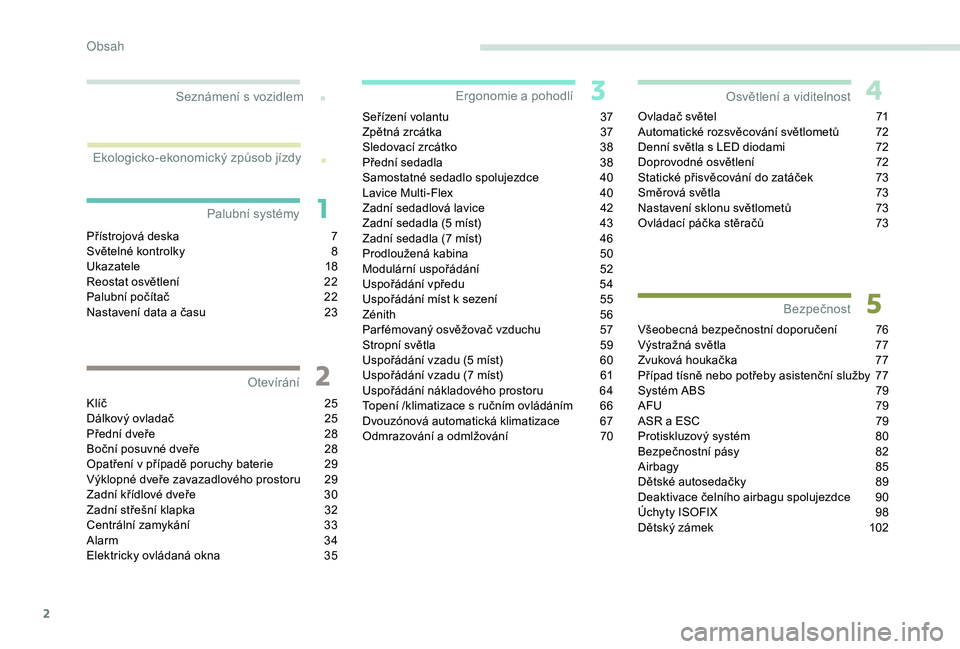

2
.
.
Přístrojová deska 7
S větelné kontrolky 8
U
kazatele
1
8
Reostat osvětlení

2
2
Palubní počítač

2
2
Nastavení data a
času
2
3
Klíč
2

5
Dálkový ovladač

2
5
Přední dveře

2
8
Boční posuvné dveře

2
8
Opatření v
případě poruchy baterie
2
9
Výklopné dveře zavazadlového prostoru

2
9
Zadní křídlové dveře

3
0
Zadní střešní klapka

3
2
Centrální zamykání

3
3
Alarm
3

4
Elektricky ovládaná okna

3
5Seřízení volantu

3
7
Zpětná zrcátka
3
7
Sledovací zrcátko
3
8
Přední sedadla
3
8
Samostatné sedadlo spolujezdce
4
0
Lavice Multi-Flex
4
0
Zadní sedadlová lavice
4
2
Zadní sedadla (5 míst) 4 3
Zadní sedadla (7 míst) 4 6
Prodloužená kabina
5

0
Modulární uspořádání
5

2
Uspořádání vpředu

5
4
Uspořádání míst k
sezení
5
5
Zénith
5

6
Par fémovaný osvěžovač vzduchu

5
7
Stropní světla

5
9
Uspořádání vzadu (5
míst)
6
0
Uspořádání vzadu (7
míst)
6
1
Uspořádání nákladového prostoru

6
4
Topení
/klimatizace s ručním ovládáním
6
6
Dvouzónová automatická klimatizace

6
7
Odmrazování a odmlžování

7
0Ovladač světel

7
1
Automatické rozsvěcování světlometů
7
2
Denní světla s LED diodami
7
2
Doprovodné osvětlení
7
2
Statické přisvěcování do zatáček
7
3
Směrová světla
7
3
Nastavení sklonu světlometů
7
3
Ovládací páčka stěračů 7 3
Všeobecná bezpečnostní doporučení
7
6
Výstražná světla

7
7
Zvuková houkačka

7
7
Případ tísně nebo potřeby asistenční služby

7
7
Systém ABS

7
9
AFU
79
A

SR a ESC
7
9
Protiskluzový systém

8
0
Bezpečnostní pásy

8
2
Airbagy
8

5
Dětské autosedačky

8
9
Deaktivace čelního airbagu spolujezdce

9
0
Úchyty ISOFIX

9
8
Dětský zámek

1
02
Seznámení s vozidlem
Pa lubní systémy
Otevírání Ergonomie a pohodlí
Bezpečnost
Osvětlení a viditelnost
Ekologicko-ekonomický způsob jízdy
O
