PEUGEOT PARTNER TEPEE ELECTRIC 2017 Upute Za Rukovanje (in Croatian)

23

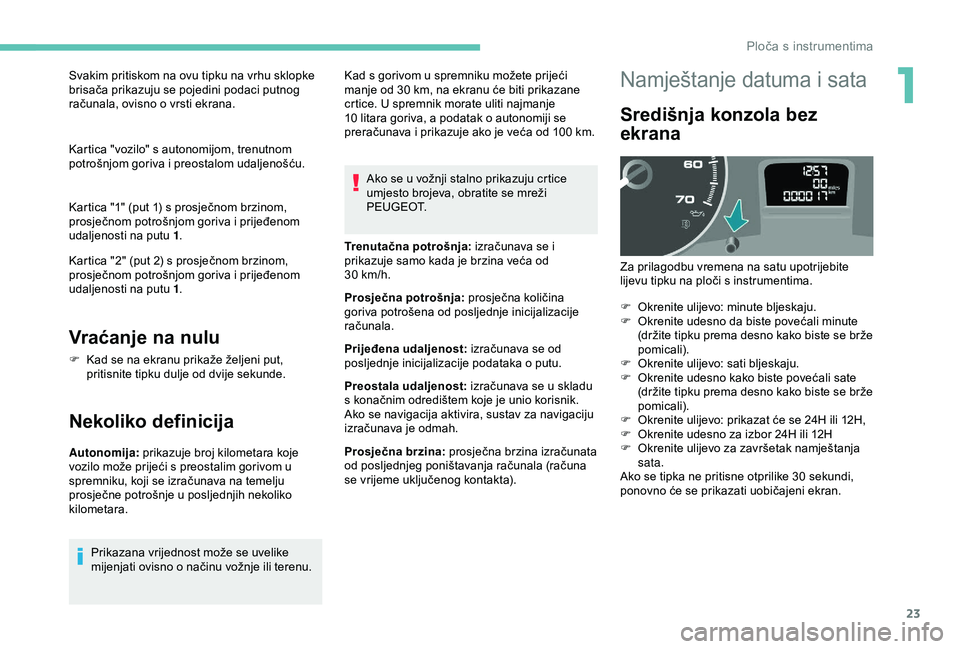

Svakim pritiskom na ovu tipku na vrhu sklopke
brisača prikazuju se pojedini podaci putnog
računala, ovisno o vrsti ekrana.
Kartica "vozilo" s autonomijom, trenutnom
potrošnjom goriva i preostalom udaljenošću.
Kartica "1" (put 1) s prosječnom brzinom,
prosječnom potrošnjom goriva i prijeđenom
udaljenosti na putu 1 .
Kartica "2" (put 2) s prosječnom brzinom,
prosječnom potrošnjom goriva i prijeđenom
udaljenosti na putu 1 .
Vraćanje na nulu
F Kad se na ekranu prikaže željeni put,
pritisnite tipku dulje od dvije sekunde.
Nekoliko definicija
Autonomija: prikazuje broj kilometara koje
vozilo može prijeći s preostalim gorivom u
spremniku, koji se izračunava na temelju
prosječne potrošnje u posljednjih nekoliko
kilometara. Ako se u vožnji stalno prikazuju crtice
umjesto brojeva, obratite se mreži
P E U G E O T.
Prikazana vrijednost može se uvelike
mijenjati ovisno o načinu vožnje ili terenu. Kad s gorivom u spremniku možete prijeći
manje od 30
km, na ekranu će biti prikazane
crtice. U spremnik morate uliti najmanje
10 litara goriva, a podatak o autonomiji se
preračunava i prikazuje ako je veća od 100 km.
Trenutačna potrošnja: izračunava se i
prikazuje samo kada je brzina veća od
30 km/h.
Prosječna potrošnja: prosječna količina
goriva potrošena od posljednje inicijalizacije
računala.
Prijeđena udaljenost: izračunava se od
posljednje inicijalizacije podataka o putu.
Preostala udaljenost: izračunava se u skladu
s konačnim odredištem koje je unio korisnik.
Ako se navigacija aktivira, sustav za navigaciju
izračunava je odmah.
Prosječna brzina: prosječna brzina izračunata
od posljednjeg poništavanja računala (računa
se vrijeme uključenog kontakta).
Namještanje datuma i sata
Središnja konzola bez
ekrana
Za prilagodbu vremena na satu upotrijebite
lijevu tipku na ploči s instrumentima.
F

O
krenite ulijevo: minute bljeskaju.
F

O
krenite udesno da biste povećali minute
(držite tipku prema desno kako biste se brže
pomicali).
F

O
krenite ulijevo: sati bljeskaju.
F

O
krenite udesno kako biste povećali sate
(držite tipku prema desno kako biste se brže
pomicali).
F

O
krenite ulijevo: prikazat će se 24H ili 12H,
F

O
krenite udesno za izbor 24H ili 12H
F

O
krenite ulijevo za završetak namještanja
sata.
Ako se tipka ne pritisne otprilike 30
sekundi,
ponovno će se prikazati uobičajeni ekran.
1
Ploča s instrumentima

24

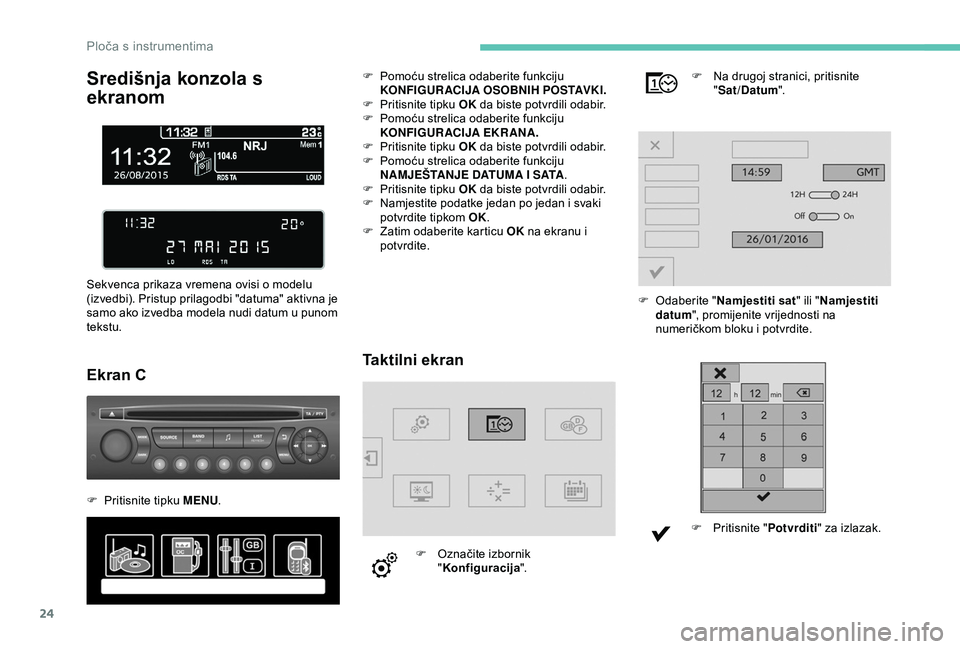

Središnja konzola s
ekranom
Sekvenca prikaza vremena ovisi o modelu
(izvedbi). Pristup prilagodbi "datuma" aktivna je
samo ako izvedba modela nudi datum u punom
tekstu.
Ekran C
F Pritisnite tipku MENU.
Taktilni ekran
F Označite izbornik
"Konfiguracija ". F

N
a drugoj stranici, pritisnite
" Sat/Datum ".
F
O
daberite "
Namjestiti sat " ili "Namjestiti
datum ", promijenite vrijednosti na
numeričkom bloku i potvrdite.
F
P
ritisnite "
Potvrditi " za izlazak.
F

P

omoću strelica odaberite funkciju
KONFIGUR ACIJA OSOBNIH POSTAVKI.
F

P

ritisnite tipku
OK da biste potvrdili odabir.
F

P

omoću strelica odaberite funkciju
KONFIGURACIJA EKRANA.
F

P

ritisnite tipku
OK da biste potvrdili odabir.
F

P

omoću strelica odaberite funkciju
NAMJEŠTANJE DATUMA I SATA .
F

P

ritisnite tipku
OK da biste potvrdili odabir.
F

N

amjestite podatke jedan po jedan i svaki
potvrdite tipkom OK.
F

Z

atim odaberite karticu OK
na ekranu i
potvrdite.
Ploča s instrumentima

25

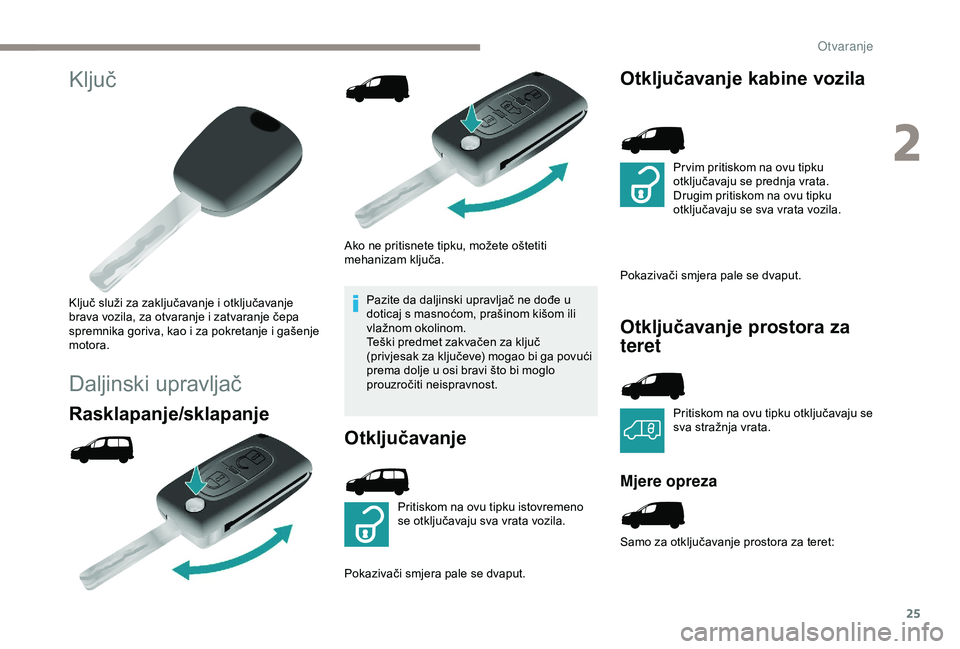

Ključ
Ključ služi za zaključavanje i otključavanje
brava vozila, za otvaranje i zatvaranje čepa
spremnika goriva, kao i za pokretanje i gašenje
motora.
Daljinski upravljač
Rasklapanje/sklapanje
Ako ne pritisnete tipku, možete oštetiti
mehanizam ključa.Pazite da daljinski upravljač ne dođe u
doticaj s masnoćom, prašinom kišom ili
vlažnom okolinom.
Teški predmet zakvačen za ključ
(privjesak za ključeve) mogao bi ga povući
prema dolje u osi bravi što bi moglo
prouzročiti neispravnost.
Otključavanje
Pritiskom na ovu tipku istovremeno
se otključavaju sva vrata vozila.
Pokazivači smjera pale se dvaput.
Otključavanje kabine vozila
Pr vim pritiskom na ovu tipku
otključavaju se prednja vrata.
Drugim pritiskom na ovu tipku
otključavaju se sva vrata vozila.
Pokazivači smjera pale se dvaput.
Otključavanje prostora za
teret
Pritiskom na ovu tipku otključavaju se
sva stražnja vrata.
Mjere opreza
Samo za otključavanje prostora za teret:
2
Otvaranje

26

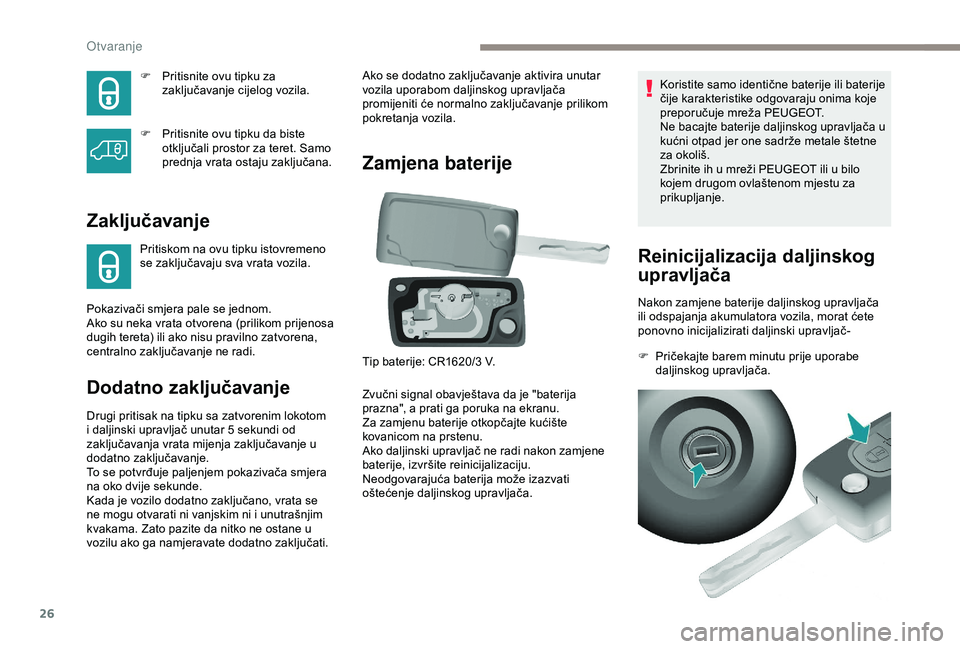

F Pritisnite ovu tipku za zaključavanje cijelog vozila.
F

P
ritisnite ovu tipku da biste
otključali prostor za teret. Samo
prednja vrata ostaju zaključana.
Zaključavanje
Pritiskom na ovu tipku istovremeno
se zaključavaju sva vrata vozila.
Dodatno zaključavanje
Drugi pritisak na tipku sa zatvorenim lokotom
i daljinski upravljač unutar 5 sekundi od
zaključavanja vrata mijenja zaključavanje u
dodatno zaključavanje.
To se potvrđuje paljenjem pokazivača smjera
na oko dvije sekunde.
Kada je vozilo dodatno zaključano, vrata se
ne mogu otvarati ni vanjskim ni i unutrašnjim
kvakama. Zato pazite da nitko ne ostane u
vozilu ako ga namjeravate dodatno zaključati.
Zamjena baterije
Zvučni signal obavještava da je "baterija
prazna", a prati ga poruka na ekranu.
Za zamjenu baterije otkopčajte kućište
kovanicom na prstenu.
Ako daljinski upravljač ne radi nakon zamjene
baterije, izvršite reinicijalizaciju.
Neodgovarajuća baterija može izazvati
oštećenje daljinskog upravljača. Koristite samo identične baterije ili baterije
čije karakteristike odgovaraju onima koje
preporučuje mreža PEUGEOT.
Ne bacajte baterije daljinskog upravljača u
kućni otpad jer one sadrže metale štetne
za okoliš.
Zbrinite ih u mreži PEUGEOT ili u bilo
kojem drugom ovlaštenom mjestu za
prikupljanje.
Reinicijalizacija daljinskog
upravljača
Nakon zamjene baterije daljinskog upravljača
ili odspajanja akumulatora vozila, morat ćete
ponovno inicijalizirati daljinski upravljač-
F

P
ričekajte barem minutu prije uporabe
daljinskog upravljača.
Pokazivači smjera pale se jednom.
Ako su neka vrata otvorena (prilikom prijenosa
dugih tereta) ili ako nisu pravilno zatvorena,
centralno zaključavanje ne radi. Ako se dodatno zaključavanje aktivira unutar
vozila uporabom daljinskog upravljača
promijeniti će normalno zaključavanje prilikom
pokretanja vozila.
Tip baterije: CR1620/3

V.
Otvaranje

27

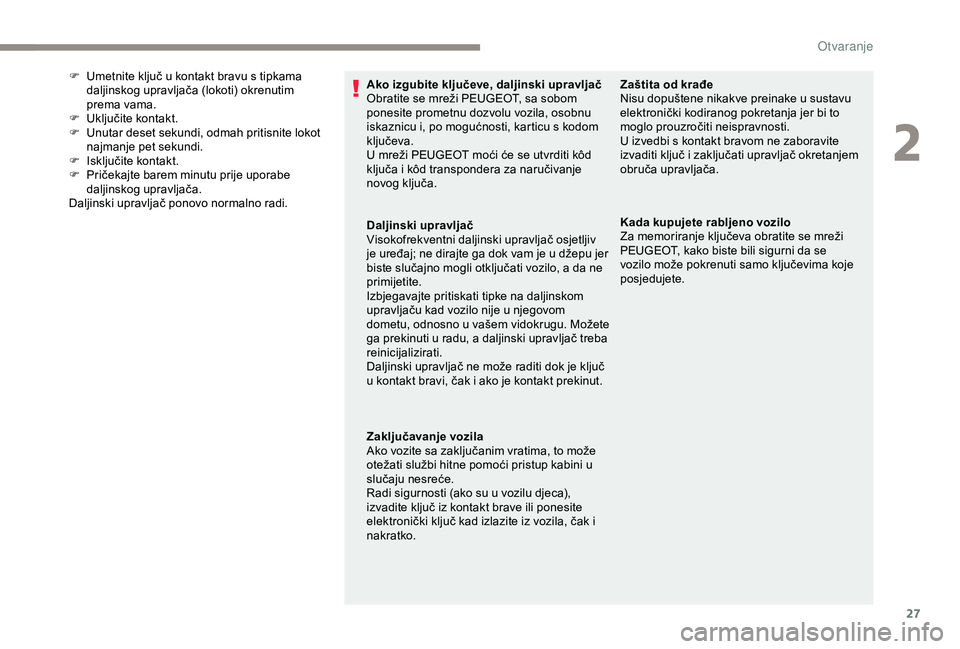

Ako izgubite ključeve, daljinski upravljač
Obratite se mreži PEUGEOT, sa sobom
ponesite prometnu dozvolu vozila, osobnu
iskaznicu i, po mogućnosti, karticu s kodom
ključeva.
U mreži PEUGEOT moći će se utvrditi kôd
ključa i kôd transpondera za naručivanje
novog ključa.
F
U
metnite ključ u kontakt bravu s tipkama
daljinskog upravljača (lokoti) okrenutim
prema vama.
F

U

ključite kontakt.
F

U

nutar deset sekundi, odmah pritisnite lokot
najmanje pet sekundi.
F

I

sključite kontakt.
F

P

ričekajte barem minutu prije uporabe
daljinskog upravljača.
Daljinski upravljač ponovo normalno radi. Zaštita od krađe
Nisu dopuštene nikakve preinake u sustavu
elektronički kodiranog pokretanja jer bi to
moglo prouzročiti neispravnosti.
U izvedbi s kontakt bravom ne zaboravite
izvaditi ključ i zaključati upravljač okretanjem
obruča upravljača.
Daljinski upravljač
Visokofrekventni daljinski upravljač osjetljiv
je uređaj; ne dirajte ga dok vam je u džepu jer
biste slučajno mogli otključati vozilo, a da ne
primijetite.
Izbjegavajte pritiskati tipke na daljinskom
upravljaču kad vozilo nije u njegovom
dometu, odnosno u vašem vidokrugu. Možete
ga prekinuti u radu, a daljinski upravljač treba
reinicijalizirati.
Daljinski upravljač ne može raditi dok je ključ
u kontakt bravi, čak i ako je kontakt prekinut.
Zaključavanje vozila
Ako vozite sa zaključanim vratima, to može
otežati službi hitne pomoći pristup kabini u
slučaju nesreće.
Radi sigurnosti (ako su u vozilu djeca),
izvadite ključ iz kontakt brave ili ponesite
elektronički ključ kad izlazite iz vozila, čak i
nakratko. Kada kupujete rabljeno vozilo
Za memoriranje ključeva obratite se mreži
PEUGEOT, kako biste bili sigurni da se
vozilo može pokrenuti samo ključevima koje
posjedujete.
2
O

28
Prednja vrata
Izvana
Iznutra
Bočna klizna vrataIzvana
F Povucite kvaku prema sebi, zatim unatrag i otvorite bočna vrata pridržavajući ih za
vrijeme klizanja do prelaska preko točke
otpora koja ih zadržava u otvorenom
položaju.
Mehanički sustav sprječava
otvaranje lijevih vrata kada je
otvoren poklopac spremnika
goriva.
Iznutra
F Otključajte i otvorite bočna vrata ovom kvakom, gurajući je unatrag dok ne osjetite
otpor. Prođite ovu točku kako biste otvorili
vrata.
Zatvorite bočna vrata ponovno
koristeći kvaku da vrata počnu
klizati i da prođete točku otpora.
Potom upotrijebite oblikovanu
udubinu na vrhu stupa vrata i
pridržavajte ih do zaključavanja.
Ne koristite kvaku za pomicanje
vrata.
F

U

potrijebite daljinski upravljač za
zaključavanje/otključavanje vozila.
F
A
ko daljinski upravljač ne radi, umetnite
metalni dio ključa u vozačevu bravu.
F

U

potrijebite daljinski upravljač za
otključavanje i zaključavanje određenih
vrata.
Otvaranje

29

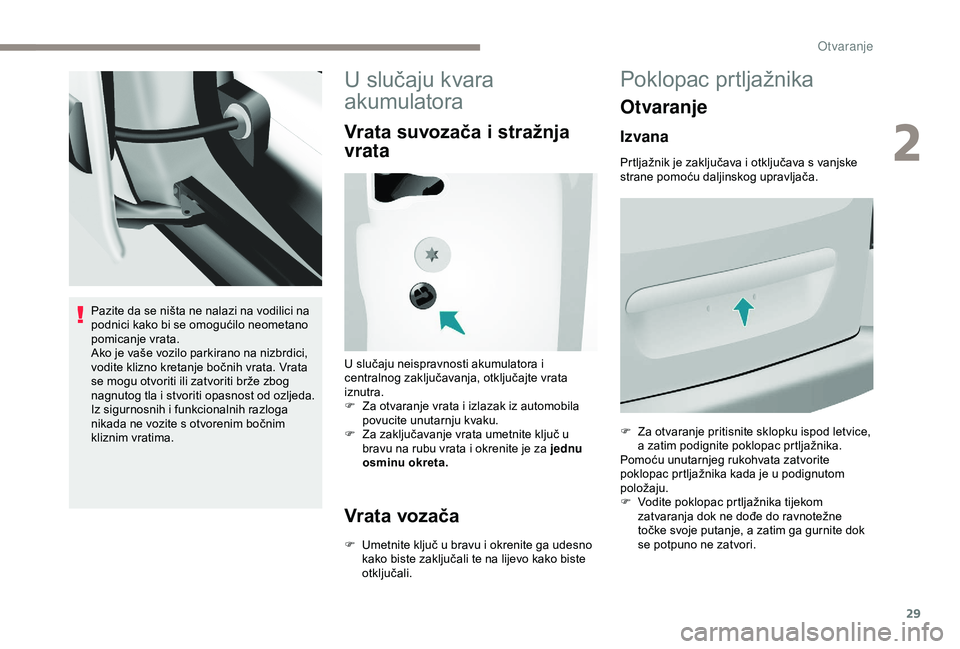

Pazite da se ništa ne nalazi na vodilici na
podnici kako bi se omogućilo neometano
pomicanje vrata.
Ako je vaše vozilo parkirano na nizbrdici,
vodite klizno kretanje bočnih vrata. Vrata
se mogu otvoriti ili zatvoriti brže zbog
nagnutog tla i stvoriti opasnost od ozljeda.
Iz sigurnosnih i funkcionalnih razloga
nikada ne vozite s otvorenim bočnim
kliznim vratima.
U slučaju kvara
akumulatora
Vrata suvozača i stražnja
vrata
U slučaju neispravnosti akumulatora i
centralnog zaključavanja, otključajte vrata
iznutra.
F
Z
a otvaranje vrata i izlazak iz automobila
povucite unutarnju kvaku.
F

Z
a zaključavanje vrata umetnite ključ u
bravu na rubu vrata i okrenite je za jednu
osminu okreta.
Vrata vozača
F Umetnite ključ u bravu i okrenite ga udesno kako biste zaključali te na lijevo kako biste
otključali.
Poklopac prtljažnika
Otvaranje
Izvana
Prtljažnik je zaključava i otključava s vanjske
strane pomoću daljinskog upravljača.
F

Z
a otvaranje pritisnite sklopku ispod letvice,
a zatim podignite poklopac prtljažnika.
Pomoću unutarnjeg rukohvata zatvorite
poklopac prtljažnika kada je u podignutom
položaju.
F

V
odite poklopac prtljažnika tijekom
zatvaranja dok ne dođe do ravnotežne
točke svoje putanje, a zatim ga gurnite dok
se potpuno ne zatvori.
2
Otvaranje

30

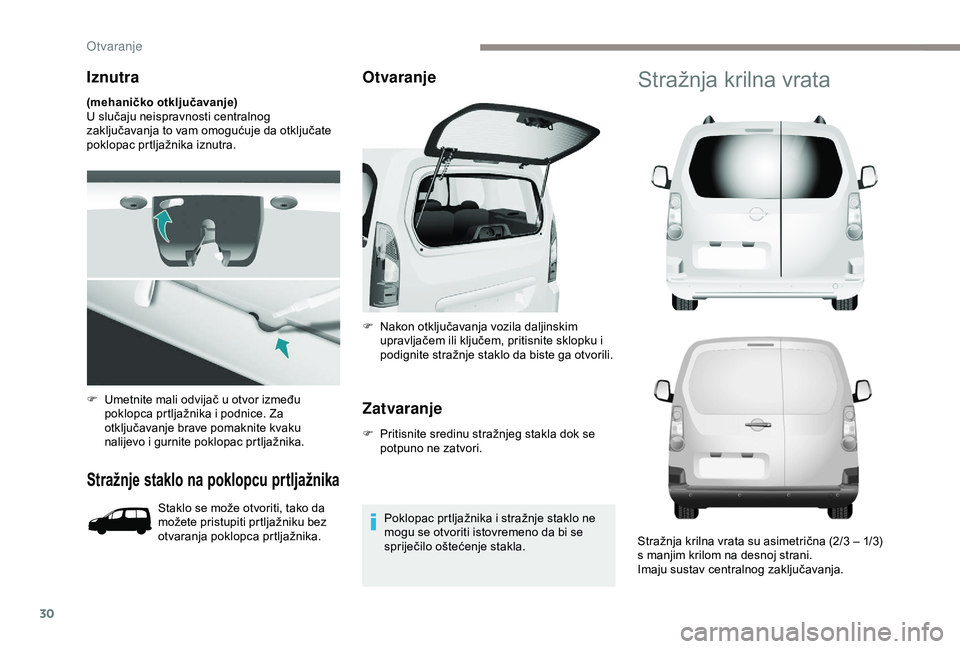

Iznutra
(mehaničko otključavanje)
U slučaju neispravnosti centralnog
zaključavanja to vam omogućuje da otključate
poklopac prtljažnika iznutra.
Stražnje staklo na poklopcu prtljažnika
Staklo se može otvoriti, tako da
možete pristupiti prtljažniku bez
otvaranja poklopca prtljažnika.
Otvaranje
Zatvaranje
F Pritisnite sredinu stražnjeg stakla dok se potpuno ne zatvori.
Poklopac prtljažnika i stražnje staklo ne
mogu se otvoriti istovremeno da bi se
spriječilo oštećenje stakla.
F

U

metnite mali odvijač u otvor između
poklopca prtljažnika i podnice. Za
otključavanje brave pomaknite kvaku
nalijevo i gurnite poklopac prtljažnika. F

N
akon otključavanja vozila daljinskim
upravljačem ili ključem, pritisnite sklopku i
podignite stražnje staklo da biste ga otvorili.
Stražnja krilna vrata
Stražnja krilna vrata su asimetrična (2/3 – 1/3)
s manjim krilom na desnoj strani.
Imaju sustav centralnog zaključavanja.
Otvaranje

31
Izvana
F Otvorite povlačenjem ručice prema sebi.F
P
ovucite polugu za otvaranje desnog krila.
F

P
rilikom zatvaranja, pr vo zatvorite desno
krilo, zatim lijevo krilo. Uz stražnji krovni poklopac stražnji branik
je ojačan tako da može poslužiti kao
stepenica za ulazak u vozilo.
Kada je prikolica pričvršćena na kuku za
vuču otvaranje šarki na stražnjim vratima
može biti zapriječeno. Morate otkopčati
prikolicu.
Moguće je voziti s otvorenim desnim
krilom kako bi se olakšao prijevoz dugih
tereta. Lijeva se vrata drže zatvorenim
zasebnom "žutom" bravom, smještenom
na dnu vrata. Ova zatvorena vrata ne
smiju se koristiti kao pregrada za teret.
Vožnja s otvorenim desnim krilom je
dopuštena. Pridržavajte se uobičajenih
sigurnosnih uputa o tome kako upozoriti
druge vozače.
Otvaranje za oko 180°
Sustav zatege omogućuje otvaranje vrata za
oko 90° do oko 180°.
F

P
ovucite žutu ručicu kad su vrata otvorena.
Prilikom zatvaranja zatega će se automatski
zakvačiti.
2
Otvaranje

32

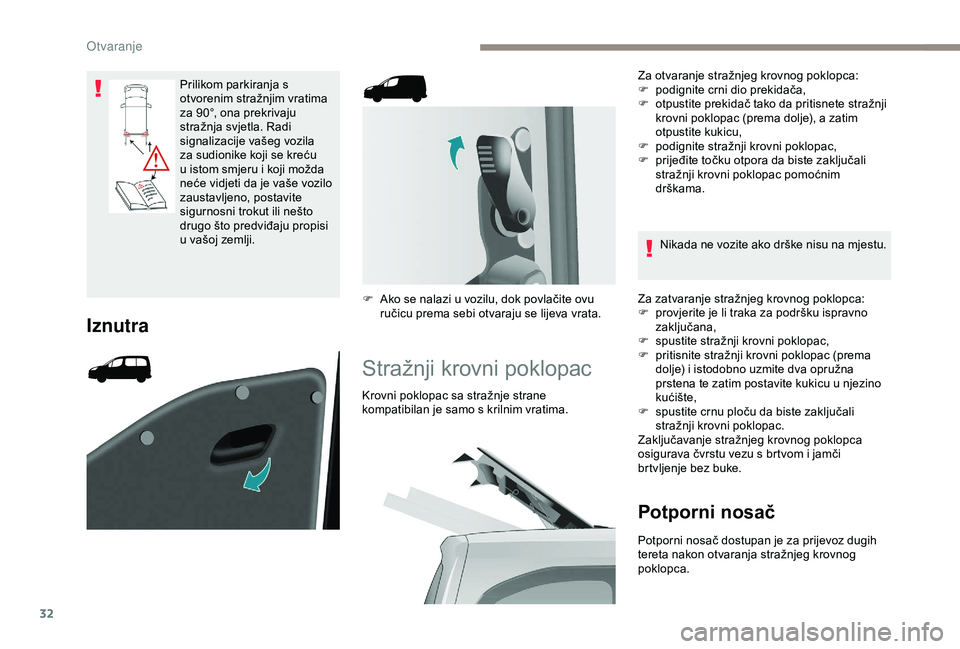

Prilikom parkiranja s
otvorenim stražnjim vratima
za 90°, ona prekrivaju
stražnja svjetla. Radi
signalizacije vašeg vozila
za sudionike koji se kreću
u istom smjeru i koji možda
neće vidjeti da je vaše vozilo
zaustavljeno, postavite
sigurnosni trokut ili nešto
drugo što predviđaju propisi
u vašoj zemlji.
Iznutra
F Ako se nalazi u vozilu, dok povlačite ovu ručicu prema sebi otvaraju se lijeva vrata.
Stražnji krovni poklopac
Krovni poklopac sa stražnje strane
kompatibilan je samo s krilnim vratima. Za otvaranje stražnjeg krovnog poklopca:
F

p
odignite crni dio prekidača,
F
o
tpustite prekidač tako da pritisnete stražnji
krovni poklopac (prema dolje), a zatim
otpustite kukicu,
F
p
odignite stražnji krovni poklopac,
F
p
rijeđite točku otpora da biste zaključali
stražnji krovni poklopac pomoćnim
drškama.
Nikada ne vozite ako drške nisu na mjestu.
Za zatvaranje stražnjeg krovnog poklopca:
F
p
rovjerite je li traka za podršku ispravno
zaključana,
F
s
pustite stražnji krovni poklopac,
F
p
ritisnite stražnji krovni poklopac (prema
dolje) i istodobno uzmite dva opružna
prstena te zatim postavite kukicu u njezino
kućište,
F

s
pustite crnu ploču da biste zaključali
stražnji krovni poklopac.
Zaključavanje stražnjeg krovnog poklopca
osigurava čvrstu vezu s brtvom i jamči
brtvljenje bez buke.
Potporni nosač
Potporni nosač dostupan je za prijevoz dugih
tereta nakon otvaranja stražnjeg krovnog
poklopca.
Otvaranje
