Sürücü destek sistemleri

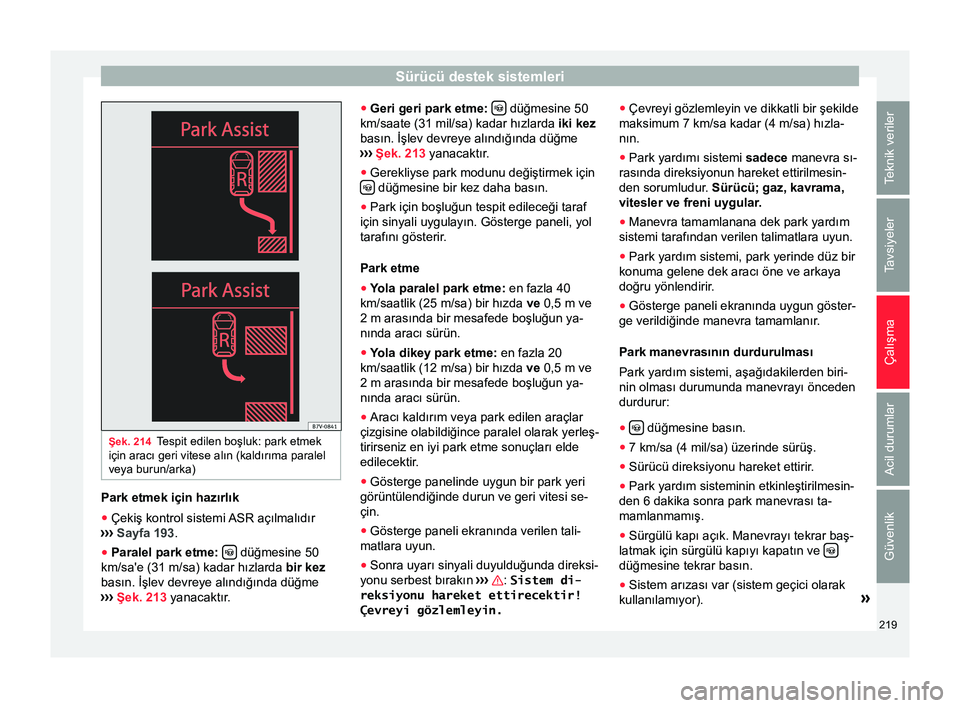

Şek. 214
Tespit edilen boşluk: park etmek
için aracı geri vitese alın (kaldırıma paralel
veya burun/arka) Park etmek için hazırlık
● Çekiş kontrol sistemi ASR açılmalıdır
›››
Sayfa 193
.
● Paralel park etme:  düğmesine 50
km/sa'e (31 m/sa) kadar hızlarda bir kez
basın. İşlev devreye alındığında düğme
›››
Şek. 213

yanacaktır. ●
Geri geri park etme:  düğmesine 50
km/saate (31 mil/sa) kadar hızlarda iki kez
basın. İşlev devreye alındığında düğme
››› Şek. 213

yanacaktır.
● Gerekliyse park modunu değiştirmek için
 düğmesine bir kez daha basın.
● Park için boşluğun tespit edileceği taraf
için sinyali uygulayın. Gösterge paneli, yol
tarafını gösterir.
Park etme
● Yola paralel park etme: en fazla 40
km/saatlik (25 m/sa) bir hızda

ve 0,5 m ve
2 m arasında bir mesafede boşluğun ya-
nında aracı sürün.
● Yola dikey park etme: en fazla 20
km/saatlik (12 m/sa) bir hızda ve 0,5 m ve
2 m arasında bir mesafede boşluğun ya-
nında aracı sürün.
● Aracı kaldırım veya park edilen araçlar
çizgisine olabildiğince paralel olarak yerleş-
tirirseniz en iyi park etme sonuçları elde
edilecektir.
● Gösterge panelinde uygun bir park yeri
görüntülendiğinde durun ve geri vitesi se-
çin.
● Gösterge paneli ekranında verilen tali-
matlara uyun.
● Sonra uyarı sinyali duyulduğunda direksi-
yonu serbest bırakın ››› :
Sistem di-
reksiyonu hareket ettirecektir!
Çevreyi gözlemleyin. ●
Çevreyi gözlemleyin ve dikkatli bir şekilde
maksimum 7 km/sa kadar (4 m/sa) hızla-
nın.
● Park yardımı sistemi sadece manevra sı-
rasında direksiyonun hareket ettirilmesin-
den sorumludur. Sürücü; gaz, kavrama,
vitesler ve freni uygular.
● Manevra tamamlanana dek park yardım
sistemi tarafından verilen talimatlara uyun.
● Park yardım sistemi, park yerinde düz bir
konuma gelene dek aracı öne ve arkaya
doğru yönlendirir .
● Gösterge paneli ekranında uygun göster-
ge verildiğinde manevra tamamlanır

.
Park manevrasının durdurulması
Park yardım sistemi, aşağıdakilerden biri-
nin olması durumunda manevrayı önceden
durdurur:
●  düğmesine basın.
● 7 km/sa (4 mil/sa) üzerinde sürüş.
● Sürücü direksiyonu hareket ettirir.
● Park yardım sisteminin etkinleştirilmesin-
den 6 dakika sonra park manevrası ta-
mamlanmamış.
● Sürgülü kapı açık. Manevrayı tekrar baş-
latmak için sürgülü kapıyı kapatın ve  düğmesine tekrar basın.
● Sistem arızası var (sistem geçici olarak
kullanılamıyor). »
219
Teknik veriler
Tavsiyeler
Çalışma
Acil durumlar
Güvenlik

Çalışma

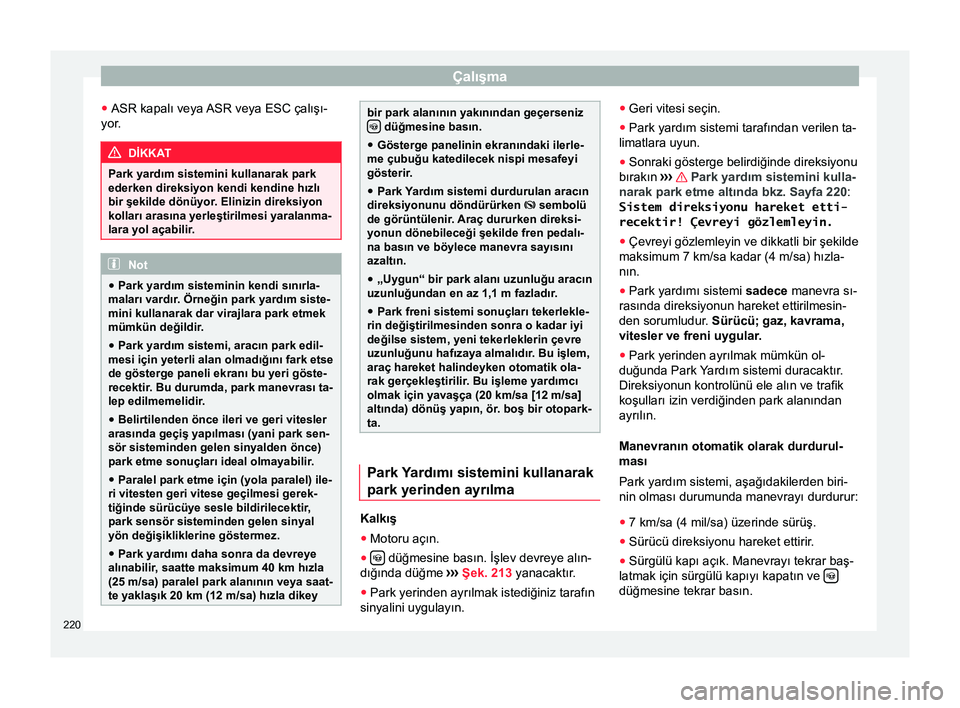

● ASR kapalı veya ASR veya ESC çalışı-
yor. DİKKAT
Park yardım sistemini kullanarak park
ederken direksiyon kendi kendine hızlı
bir şekilde dönüyor. Elinizin direksiyon kolları arasına yerleştirilmesi yaralanma-
lara yol açabilir. Not
● Park yardım sisteminin kendi sınırla-
maları vardır. Örneğin park yardım siste-
mini kullanarak dar virajlara park etmek
mümkün değildir.
● Park yardım sistemi, aracın park edil-
mesi için yeterli alan olmadığını fark etse
de gösterge paneli ekranı bu yeri göste-
recektir . Bu durumda, park manevrası ta-
lep edilmemelidir
.
● Belirtilenden önce ileri ve geri vitesler
arasında geçiş yapılması (yani park sen-
sör sisteminden gelen sinyalden önce)
park etme sonuçları ideal olmayabilir.
● Paralel park etme için (yola paralel) ile-
ri vitesten geri vitese geçilmesi gerek-
tiğinde sürücüye sesle bildirilecektir

,
park sensör sisteminden gelen sinyal
yön değişikliklerine göstermez.
● Park yardımı daha sonra da devreye
alınabilir, saatte maksimum 40 km hızla
(25 m/sa) paralel park alanının veya saat- te yaklaşık 20 km (12 m/sa) hızla dikey bir park alanının yakınından geçerseniz
 düğmesine basın.
● Gösterge panelinin ekranındaki ilerle-
me çubuğu katedilecek nispi mesafeyi
gösterir.
● Park Y ardım sistemi durdurulan aracın
direksiyonunu döndürürken  sembolü
de görüntülenir

. Araç dururken direksi-
yonun dönebileceği şekilde fren pedalı-
na basın ve böylece manevra sayısını
azaltın.
● „Uygun“ bir park alanı uzunluğu aracın
uzunluğundan en az 1,1 m fazladır.
● Park freni sistemi sonuçları tekerlekle-
rin değiştirilmesinden sonra o kadar iyi
değilse sistem, yeni tekerleklerin çevre
uzunluğunu hafızaya almalıdır

. Bu işlem,
araç hareket halindeyken otomatik ola-
rak gerçekleştirilir. Bu işleme yardımcı
olmak için yavaşça (20 km/sa [12 m/sa]
altında) dönüş yapın, ör. boş bir otopark-
ta. Park Yardımı sistemini kullanarak
park yerinden ayrılma
Kalkış
● Motoru açın.
●  düğmesine basın. İşlev devreye alın-
dığında düğme ››› Şek. 213 yanacaktır

.
● Park yerinden ayrılmak istediğiniz tarafın
sinyalini uygulayın. ●
Geri vitesi seçin.
● Park yardım sistemi tarafından verilen ta-
limatlara uyun.
● Sonraki gösterge belirdiğinde direksiyonu
bırakın ››› Park yardım sistemini kulla-
narak park etme altında bkz. Sayfa 220 :
Sistem direksiyonu hareket etti-
recektir! Çevreyi gözlemleyin.
● Çevreyi gözlemleyin ve dikkatli bir şekilde
maksimum 7 km/sa kadar (4 m/sa) hızla-
nın.
● Park yardımı sistemi sadece

manevra sı-
rasında direksiyonun hareket ettirilmesin-
den sorumludur. Sürücü; gaz, kavrama,
vitesler ve freni uygular.
● Park yerinden ayrılmak mümkün ol-
duğunda Park Y

ardım sistemi duracaktır.
Direksiyonun kontrolünü ele alın ve trafik
koşulları izin verdiğinden park alanından
ayrılın.
Manevranın otomatik olarak durdurul-
ması
Park yardım sistemi, aşağıdakilerden biri-
nin olması durumunda manevrayı durdurur:
● 7 km/sa (4 mil/sa) üzerinde sürüş.
● Sürücü direksiyonu hareket ettirir

.
● Sürgülü kapı açık. Manevrayı tekrar baş-
latmak için sürgülü kapıyı kapatın ve  düğmesine tekrar basın.
220

Sürücü destek sistemleri

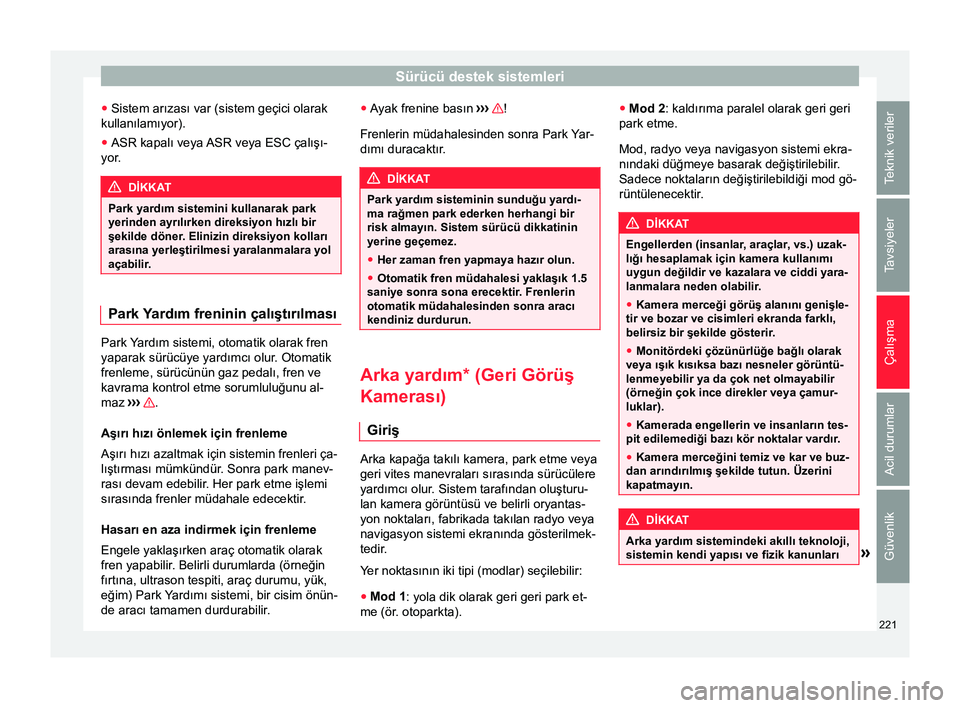

● Sistem arızası var (sistem geçici olarak
kullanılamıyor).
● ASR kapalı veya ASR veya ESC çalışı-
yor. DİKKAT
Park yardım sistemini kullanarak park
yerinden ayrılırken direksiyon hızlı bir
şekilde döner. Elinizin direksiyon kolları
arasına yerleştirilmesi yaralanmalara yol
açabilir. Park Yardım freninin çalıştırılması
Park Yardım sistemi, otomatik olarak fren
yaparak sürücüye yardımcı olur. Otomatik
frenleme, sürücünün gaz pedalı, fren ve
kavrama kontrol etme sorumluluğunu al-
maz ›››
.
Aşırı hızı önlemek için frenleme
Aşırı hızı azaltmak için sistemin frenleri ça-
lıştırması mümkündür. Sonra park manev-
rası devam edebilir. Her park etme işlemi
sırasında frenler müdahale edecektir .
Hasarı en aza indirmek için frenleme
Engele yaklaşırken araç otomatik olarak
fren yapabilir

. Belirli durumlarda (örneğin
fırtına, ultrason tespiti, araç durumu, yük,
eğim) Park Yardımı sistemi, bir cisim önün-
de aracı tamamen durdurabilir. ●
Ayak frenine basın ›››

!
Frenlerin müdahalesinden sonra Park Yar- dımı duracaktır . DİKKAT
Park yardım sisteminin sunduğu yardı-
ma rağmen park ederken herhangi bir
risk almayın. Sistem sürücü dikkatinin
yerine geçemez.
● Her zaman fren yapmaya hazır olun.
● Otomatik fren müdahalesi yaklaşık 1.5
saniye sonra sona erecektir. Frenlerin
otomatik müdahalesinden sonra aracı
kendiniz durdurun. Arka yardım* (Geri Görüş
Kamerası)
Giriş Arka kapağa takılı kamera, park etme veya
geri vites manevraları sırasında sürücülere
yardımcı olur. Sistem tarafından oluşturu-
lan kamera görüntüsü ve belirli oryantas-
yon noktaları, fabrikada takılan radyo veya
navigasyon sistemi ekranında gösterilmek-
tedir.
Y er noktasının iki tipi (modlar) seçilebilir:
● Mod 1

: yola dik olarak geri geri park et-
me (ör. otoparkta). ●
Mod 2: kaldırıma paralel olarak geri geri
park etme.
Mod, radyo veya navigasyon sistemi ekra-
nındaki düğmeye basarak değiştirilebilir.
Sadece noktaların değiştirilebildiği mod gö-
rüntülenecektir
. DİKKAT
Engellerden (insanlar, araçlar, vs.) uzak-
lığı hesaplamak için kamera kullanımı
uygun değildir ve kazalara ve ciddi yara-
lanmalara neden olabilir.
● Kamera merceği görüş alanını genişle-
tir ve bozar ve cisimleri ekranda farklı,
belirsiz bir şekilde gösterir.
● Monitördeki çözünürlüğe bağlı olarak
veya ışık kısıksa bazı nesneler görüntü-
lenmeyebilir ya da çok net olmayabilir
(örneğin çok ince direkler veya çamur-
luklar).
● Kamerada engellerin ve insanların tes-
pit edilemediği bazı kör noktalar vardır.
● Kamera merceğini temiz ve kar ve buz-
dan arındırılmış şekilde tutun. Üzerini
kapatmayın. DİKKAT
Arka yardım sistemindeki akıllı teknoloji,
sistemin kendi yapısı ve fizik kanunları » 221
Teknik veriler
Tavsiyeler
Çalışma
Acil durumlar
Güvenlik

Çalışma

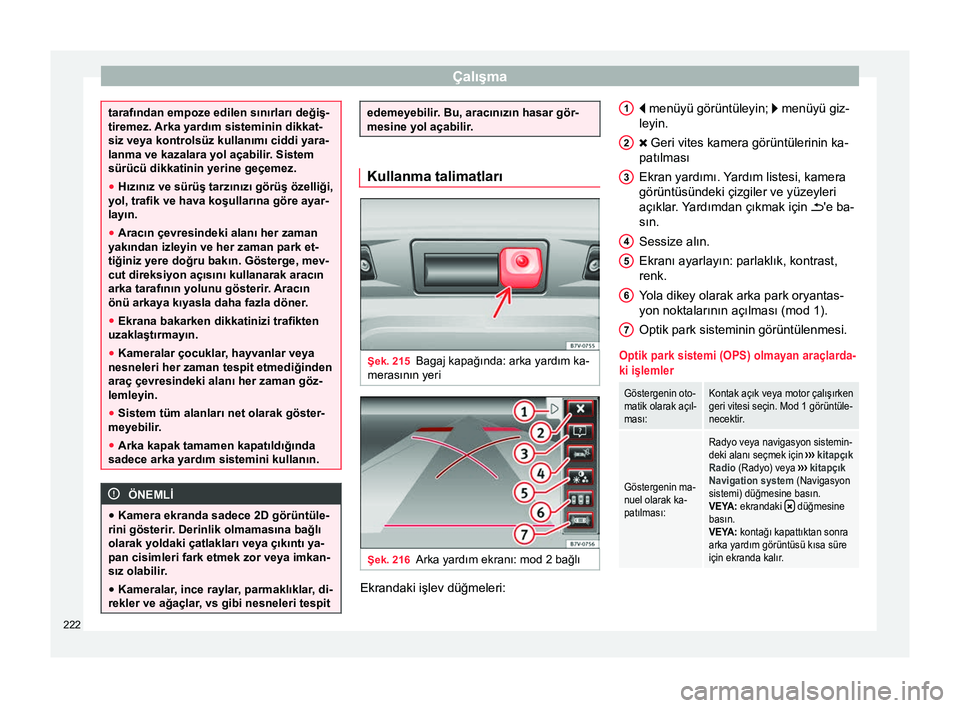

tarafından empoze edilen sınırları değiş-
tiremez. Arka yardım sisteminin dikkat-
siz veya kontrolsüz kullanımı ciddi yara-
lanma ve kazalara yol açabilir. Sistem
sürücü dikkatinin yerine geçemez.
● Hızınız ve sürüş tarzınızı görüş özelliği,
yol, trafik ve hava koşullarına göre ayar-
layın.
● Aracın çevresindeki alanı her zaman
yakından izleyin ve her zaman park et-
tiğiniz yere doğru bakın. Gösterge, mev-
cut direksiyon açısını kullanarak aracın
arka tarafının yolunu gösterir .
Aracın
önü arkaya kıyasla daha fazla döner.
● Ekrana bakarken dikkatinizi trafikten
uzaklaştırmayın.
● Kameralar çocuklar

, hayvanlar veya
nesneleri her zaman tespit etmediğinden
araç çevresindeki alanı her zaman göz-
lemleyin.
● Sistem tüm alanları net olarak göster-
meyebilir.
● Arka kapak tamamen kapatıldığında
sadece arka yardım sistemini kullanın. ÖNEMLİ
● Kamera ekranda sadece 2D görüntüle-
rini gösterir. Derinlik olmamasına bağlı
olarak yoldaki çatlakları veya çıkıntı ya-
pan cisimleri fark etmek zor veya imkan-
sız olabilir.
● Kameralar , ince raylar

, parmaklıklar, di-
rekler ve ağaçlar, vs gibi nesneleri tespit edemeyebilir. Bu, aracınızın hasar gör-
mesine yol açabilir.
Kullanma talimatları
Şek. 215
Bagaj kapağında: arka yardım ka-
merasının yeri Şek. 216
Arka yardım ekranı: mod 2 bağlı Ekrandaki işlev düğmeleri: menüyü görüntüleyin;
 menüyü giz-
leyin.
 Geri vites kamera görüntülerinin ka-
patılması
Ekran yardımı. Yardım listesi, kamera
görüntüsündeki çizgiler ve yüzeyleri
açıklar .

Yardımdan çıkmak için 'e ba-
sın.
Sessize alın.
Ekranı ayarlayın: parlaklık, kontrast,
renk.
Yola dikey olarak arka park oryantas-
yon noktalarının açılması (mod 1).
Optik park sisteminin görüntülenmesi.
Optik park sistemi (OPS) olmayan araçlarda- ki işlemler
Göstergenin oto-
matik olarak açıl-
ması:Kontak açık veya motor çalışırken
geri vitesi seçin. Mod 1 görüntüle-
necektir.
Göstergenin ma-
nuel olarak ka-
patılması:
Radyo veya navigasyon sistemin-
deki alanı seçmek için ››› kitapçık
Radio (Radyo) veya ››› kitapçık
Navigation system (Navigasyon
sistemi) düğmesine basın.
VEYA: ekrandaki
 düğmesine
basın.
VEYA: kontağı kapattıktan sonra
arka yardım görüntüsü kısa süre
için ekranda kalır. 1
2
3
4
5
6
7
222

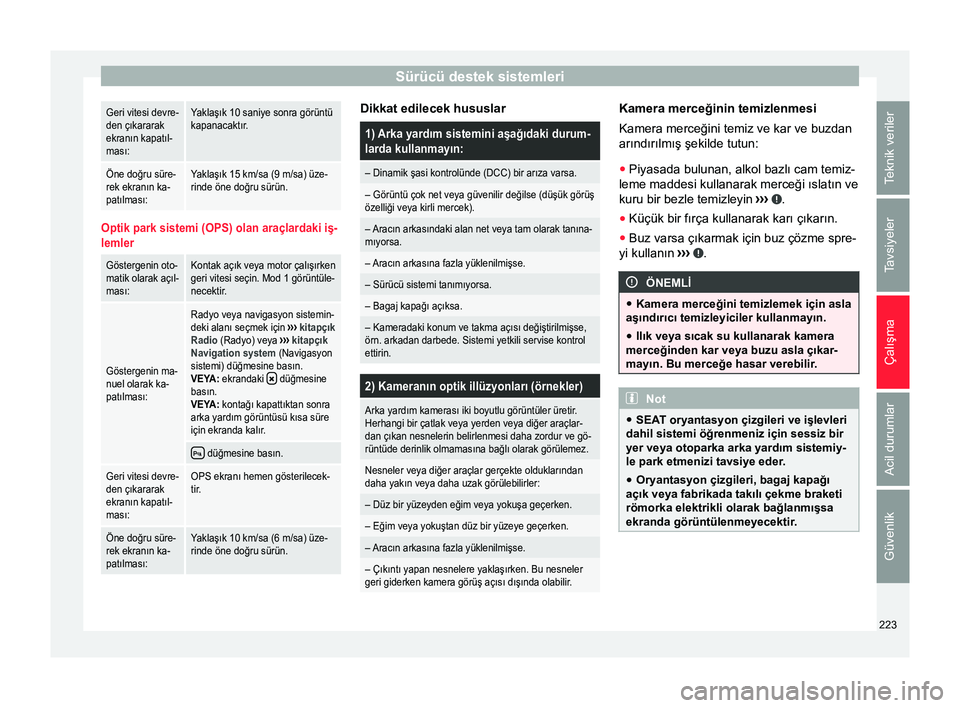

Sürücü destek sistemleriGeri vitesi devre-
den çıkararak
ekranın kapatıl-
ması:Yaklaşık 10 saniye sonra görüntü
kapanacaktır.
Öne doğru süre-
rek ekranın ka-
patılması:Yaklaşık 15 km/sa (9 m/sa) üze-
rinde öne doğru sürün.
Optik park sistemi (OPS) olan araçlardaki iş-
lemler
Göstergenin oto-
matik olarak açıl-
ması:Kontak açık veya motor çalışırken
geri vitesi seçin. Mod 1 görüntüle-
necektir.
Göstergenin ma-
nuel olarak ka-
patılması:
Radyo veya navigasyon sistemin-
deki alanı seçmek için
››› kitapçık
Radio (Radyo) veya ››› kitapçık
Navigation system (Navigasyon
sistemi) düğmesine basın.
VEYA: ekrandaki
 düğmesine
basın.
VEYA: kontağı kapattıktan sonra
arka yardım görüntüsü kısa süre
için ekranda kalır. 
düğmesine basın.
Geri vitesi devre-
den çıkararak
ekranın kapatıl-
ması:OPS ekranı hemen gösterilecek-
tir.
Öne doğru süre-
rek ekranın ka-
patılması:Yaklaşık 10 km/sa (6 m/sa) üze-
rinde öne doğru sürün. Dikkat edilecek hususlar
1) Arka yardım sistemini aşağıdaki durum-
larda kullanmayın:
– Dinamik şasi kontrolünde (DCC) bir arıza varsa.
– Görüntü çok net veya güvenilir değilse (düşük görüş
özelliği veya kirli mercek).
– Aracın arkasındaki alan net veya tam olarak tanına-
mıyorsa.
– Aracın arkasına fazla yüklenilmişse.
– Sürücü sistemi tanımıyorsa.
– Bagaj kapağı açıksa.
– Kameradaki konum ve takma açısı değiştirilmişse,
örn. arkadan darbede. Sistemi yetkili servise kontrol
ettirin.
2) Kameranın optik illüzyonları (örnekler)
Arka yardım kamerası iki boyutlu görüntüler üretir.
Herhangi bir çatlak veya yerden veya diğer araçlar-
dan çıkan nesnelerin belirlenmesi daha zordur ve gö-
rüntüde derinlik olmamasına bağlı olarak görülemez.
Nesneler veya diğer araçlar gerçekte olduklarından
daha yakın veya daha uzak görülebilirler:
– Düz bir yüzeyden eğim veya yokuşa geçerken.
– Eğim veya yokuştan düz bir yüzeye geçerken.
– Aracın arkasına fazla yüklenilmişse.
– Çıkıntı yapan nesnelere yaklaşırken. Bu nesneler
geri giderken kamera görüş açısı dışında olabilir. Kamera merceğinin temizlenmesi
Kamera merceğini temiz ve kar ve buzdan
arındırılmış şekilde tutun:
● Piyasada bulunan, alkol bazlı cam temiz-
leme maddesi kullanarak merceği ıslatın ve
kuru bir bezle temizleyin ››› .
● Küçük bir fırça kullanarak karı çıkarın.
● Buz varsa çıkarmak için buz çözme spre-
yi kullanın ››› .
ÖNEMLİ
● Kamera merceğini temizlemek için asla
aşındırıcı temizleyiciler kullanmayın.
● Ilık veya sıcak su kullanarak kamera
merceğinden kar veya buzu asla çıkar-
mayın. Bu merceğe hasar verebilir. Not
● SEAT oryantasyon çizgileri ve işlevleri
dahil sistemi öğrenmeniz için sessiz bir
yer veya otoparka arka yardım sistemiy-
le park etmenizi tavsiye eder.
● Oryantasyon çizgileri, bagaj kapağı
açık veya fabrikada takılı çekme braketi
römorka elektrikli olarak bağlanmışsa
ekranda görüntülenmeyecektir . 223
Teknik veriler
Tavsiyeler
Çalışma
Acil durumlar
Güvenlik

Çalışma

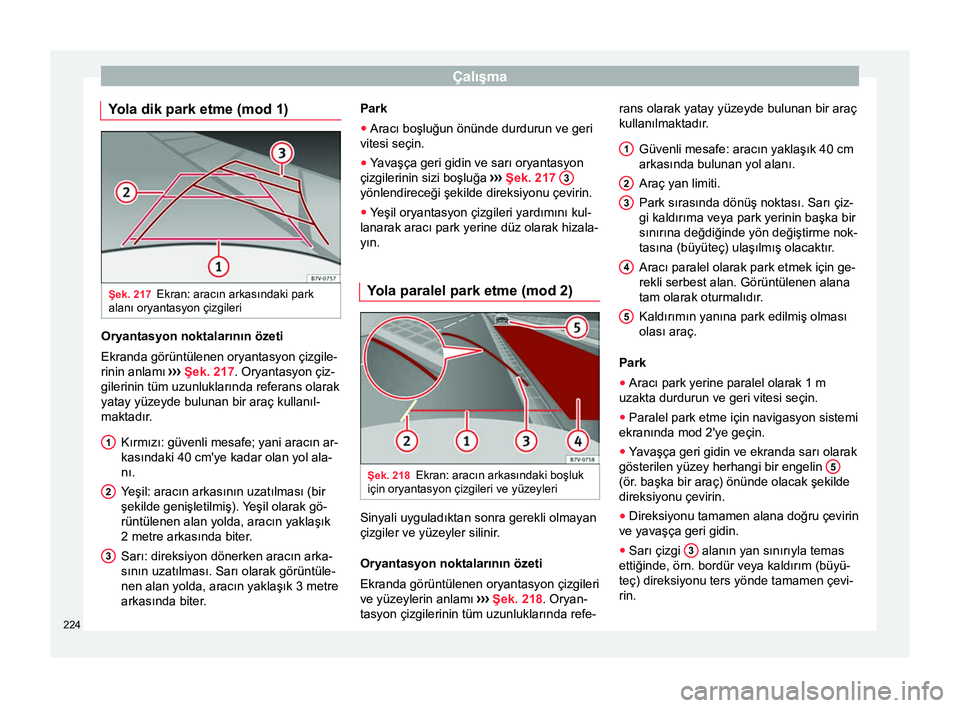

Yola dik park etme (mod 1) Şek. 217
Ekran: aracın arkasındaki park
alanı oryantasyon çizgileri Oryantasyon noktalarının özeti
Ekranda görüntülenen oryantasyon çizgile-
rinin anlamı
››› Şek. 217 . Oryantasyon çiz-
gilerinin tüm uzunluklarında referans olarak
yatay yüzeyde bulunan bir araç kullanıl-
maktadır
.
Kırmızı: güvenli mesafe; yani aracın ar-
kasındaki 40 cm'ye kadar olan yol ala-
nı.
Yeşil: aracın arkasının uzatılması (bir
şekilde genişletilmiş). Yeşil olarak gö-
rüntülenen alan yolda, aracın yaklaşık
2 metre arkasında biter.
Sarı: direksiyon dönerken aracın arka-
sının uzatılması. Sarı olarak görüntüle-
nen alan yolda, aracın yaklaşık 3 metre
arkasında biter.
1 2
3 Park
●
Aracı boşluğun önünde durdurun ve geri
vitesi seçin.
● Yavaşça geri gidin ve sarı oryantasyon
çizgilerinin sizi boşluğa ››› Şek. 217

3 yönlendireceği şekilde direksiyonu çevirin.
●
Yeşil oryantasyon çizgileri yardımını kul-
lanarak aracı park yerine düz olarak hizala-
yın.
Yola paralel park etme (mod 2) Şek. 218
Ekran: aracın arkasındaki boşluk
için oryantasyon çizgileri ve yüzeyleri Sinyali uyguladıktan sonra gerekli olmayan
çizgiler ve yüzeyler silinir.
Oryantasyon noktalarının özeti
Ekranda görüntülenen oryantasyon çizgileri
ve yüzeylerin anlamı
›››

Şek. 218. Oryan-
tasyon çizgilerinin tüm uzunluklarında refe- rans olarak yatay yüzeyde bulunan bir araç
kullanılmaktadır.
Güvenli mesafe: aracın yaklaşık 40 cm
arkasında bulunan yol alanı.
Araç yan limiti.
Park sırasında dönüş noktası. Sarı çiz-
gi kaldırıma veya park yerinin başka bir
sınırına değdiğinde yön değiştirme nok-
tasına (büyüteç) ulaşılmış olacaktır.
Aracı paralel olarak park etmek için ge-
rekli serbest alan. Görüntülenen alana
tam olarak oturmalıdır.
Kaldırımın yanına park edilmiş olması
olası araç.
Park ● Aracı park yerine paralel olarak 1 m
uzakta durdurun ve geri vitesi seçin.
● Paralel park etme için navigasyon sistemi
ekranında mod 2'ye geçin.
● Y

avaşça geri gidin ve ekranda sarı olarak
gösterilen yüzey herhangi bir engelin 5 (ör. başka bir araç) önünde olacak şekilde
direksiyonu çevirin.
●
Direksiyonu tamamen alana doğru çevirin
ve yavaşça geri gidin.
● Sarı çizgi 3 alanın yan sınırıyla temas
ettiğinde, örn. bordür veya kaldırım (büyü-
teç) direksiyonu ters yönde tamamen çevi-
rin. 1 2
3
4
5
224

Sürücü destek sistemleri

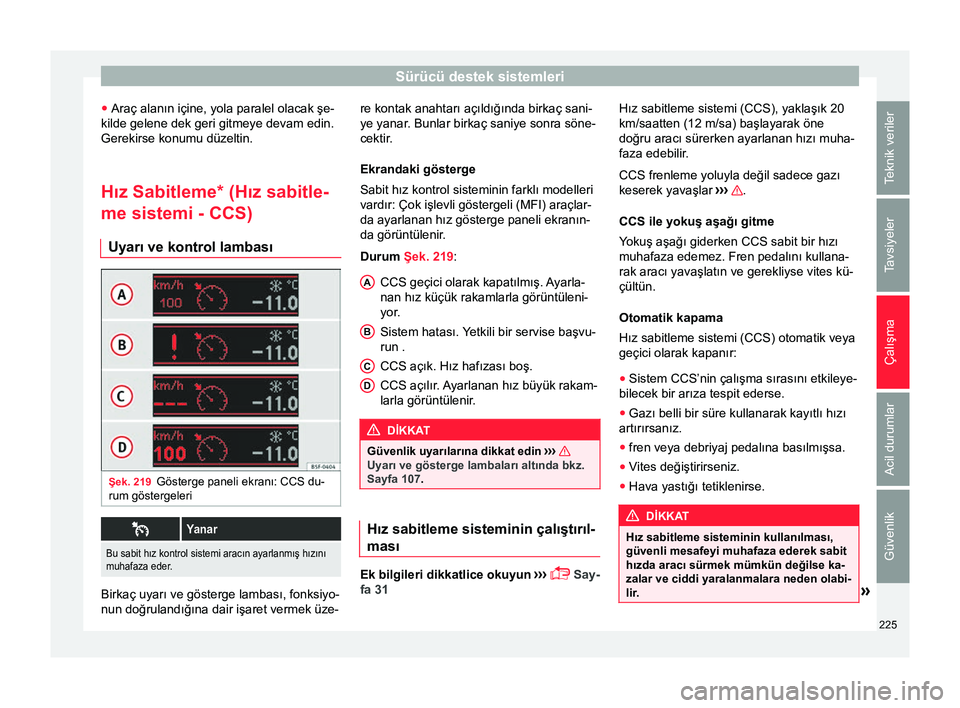

● Araç alanın içine, yola paralel olacak şe-
kilde gelene dek geri gitmeye devam edin.
Gerekirse konumu düzeltin.
Hız Sabitleme* (Hız sabitle-
me sistemi - CCS) Uyarı ve kontrol lambası Şek. 219
Gösterge paneli ekranı: CCS du-
rum göstergeleri Yanar
Bu sabit hız kontrol sistemi aracın ayarlanmış hızını
muhafaza eder. Birkaç uyarı ve gösterge lambası, fonksiyo-
nun doğrulandığına dair işaret vermek üze- re kontak anahtarı açıldığında birkaç sani-
ye yanar. Bunlar birkaç saniye sonra söne-
cektir.
Ekrandaki gösterge
Sabit hız kontrol sisteminin farklı modelleri
vardır: Çok işlevli göstergeli (MFI) araçlar-
da ayarlanan hız gösterge paneli ekranın-
da görüntülenir .
Durum

Şek. 219:
CCS geçici olarak kapatılmış. Ayarla-
nan hız küçük rakamlarla görüntüleni-
yor.
Sistem hatası. Yetkili bir servise başvu-
run .
CCS açık. Hız hafızası boş.
CCS açılır. Ayarlanan hız büyük rakam-
larla görüntülenir. DİKKAT
Güvenlik uyarılarına dikkat edin ››› Uyarı ve gösterge lambaları altında bkz.
Sayfa 107
. Hız sabitleme sisteminin çalıştırıl-
ması
Ek bilgileri dikkatlice okuyun
›››
 Say-
fa 31 A B
C
D Hız sabitleme sistemi (CCS), yaklaşık 20
km/saatten (12 m/sa) başlayarak öne
doğru aracı sürerken ayarlanan hızı muha-
faza edebilir.
CCS frenleme yoluyla değil sadece gazı
keserek yavaşlar ›››
.
CCS ile yokuş aşağı gitme
Yokuş aşağı giderken CCS sabit bir hızı
muhafaza edemez. Fren pedalını kullana-
rak aracı yavaşlatın ve gerekliyse vites kü-
çültün.
Otomatik kapama
Hız sabitleme sistemi (CCS) otomatik veya
geçici olarak kapanır:
● Sistem CCS’nin çalışma sırasını etkileye-
bilecek bir arıza tespit ederse.
● Gazı belli bir süre kullanarak kayıtlı hızı
artırırsanız.
● fren veya debriyaj pedalına basılmışsa.
● Vites değiştirirseniz.
● Hava yastığı tetiklenirse. DİKKAT
Hız sabitleme sisteminin kullanılması,
güvenli mesafeyi muhafaza ederek sabit
hızda aracı sürmek mümkün değilse ka-
zalar ve ciddi yaralanmalara neden olabi-
lir. » 225
Teknik veriler
Tavsiyeler
Çalışma
Acil durumlar
Güvenlik

Çalışma
●

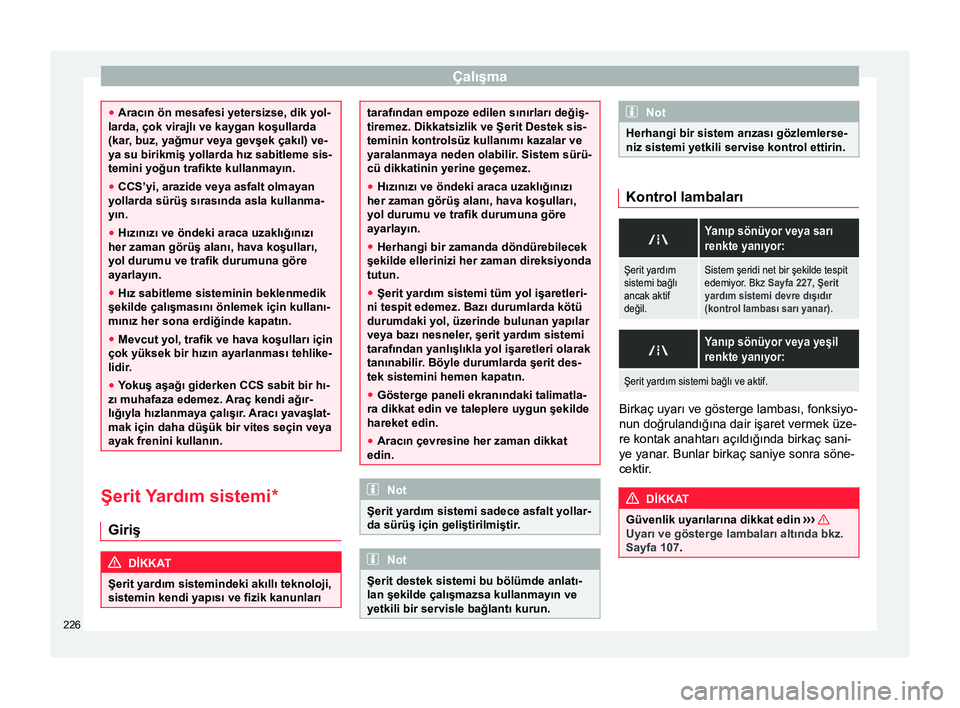

Aracın ön mesafesi yetersizse, dik yol-
larda, çok virajlı ve kaygan koşullarda
(kar, buz, yağmur veya gevşek çakıl) ve-
ya su birikmiş yollarda hız sabitleme sis-
temini yoğun trafikte kullanmayın.
● CCS’yi, arazide veya asfalt olmayan
yollarda sürüş sırasında asla kullanma-
yın.
● Hızınızı ve öndeki araca uzaklığınızı
her zaman görüş alanı, hava koşulları,
yol durumu ve trafik durumuna göre
ayarlayın.
● Hız sabitleme sisteminin beklenmedik
şekilde çalışmasını önlemek için kullanı-
mınız her sona erdiğinde kapatın.
● Mevcut yol, trafik ve hava koşulları için
çok yüksek bir hızın ayarlanması tehlike-
lidir.
● Yokuş aşağı giderken CCS sabit bir hı-
zı muhafaza edemez. Araç kendi ağır-
lığıyla hızlanmaya çalışır
. Aracı yavaşlat-
mak için daha düşük bir vites seçin veya
ayak frenini kullanın. Şerit Yardım sistemi*
Giriş DİKKAT
Şerit yardım sistemindeki akıllı teknoloji,
sistemin kendi yapısı ve fizik kanunları tarafından empoze edilen sınırları değiş-
tiremez. Dikkatsizlik ve Şerit Destek sis-
teminin kontrolsüz kullanımı kazalar ve
yaralanmaya neden olabilir. Sistem sürü-
cü dikkatinin yerine geçemez.
●
Hızınızı ve öndeki araca uzaklığınızı
her zaman görüş alanı, hava koşulları,
yol durumu ve trafik durumuna göre
ayarlayın.
● Herhangi bir zamanda döndürebilecek
şekilde ellerinizi her zaman direksiyonda
tutun.
● Şerit yardım sistemi tüm yol işaretleri-
ni tespit edemez. Bazı durumlarda kötü
durumdaki yol, üzerinde bulunan yapılar
veya bazı nesneler, şerit yardım sistemi
tarafından yanlışlıkla yol işaretleri olarak
tanınabilir. Böyle durumlarda şerit des-
tek sistemini hemen kapatın.
● Gösterge paneli ekranındaki talimatla-
ra dikkat edin ve taleplere uygun şekilde
hareket edin.
● Aracın çevresine her zaman dikkat
edin. Not
Şerit yardım sistemi sadece asfalt yollar-
da sürüş için geliştirilmiştir. Not
Şerit destek sistemi bu bölümde anlatı-
lan şekilde çalışmazsa kullanmayın ve
yetkili bir servisle bağlantı kurun. Not
Herhangi bir sistem arızası gözlemlerse-
niz sistemi yetkili servise kontrol ettirin. Kontrol lambaları

Yanıp sönüyor veya sarı
renkte yanıyor:
Şerit yardım
sistemi bağlı
ancak aktif
değil.Sistem şeridi net bir şekilde tespit
edemiyor. Bkz Sayfa 227, Şerit
yardım sistemi devre dışıdır
(kontrol lambası sarı yanar).

Yanıp sönüyor veya yeşil
renkte yanıyor:
Şerit yardım sistemi bağlı ve aktif.
Birkaç uyarı ve gösterge lambası, fonksiyo-
nun doğrulandığına dair işaret vermek üze-
re kontak anahtarı açıldığında birkaç sani-
ye yanar. Bunlar birkaç saniye sonra söne-
cektir.
DİKKAT
Güvenlik uyarılarına dikkat edin ››› Uyarı ve gösterge lambaları altında bkz.
Sayfa 107
.226

Sürücü destek sistemleri

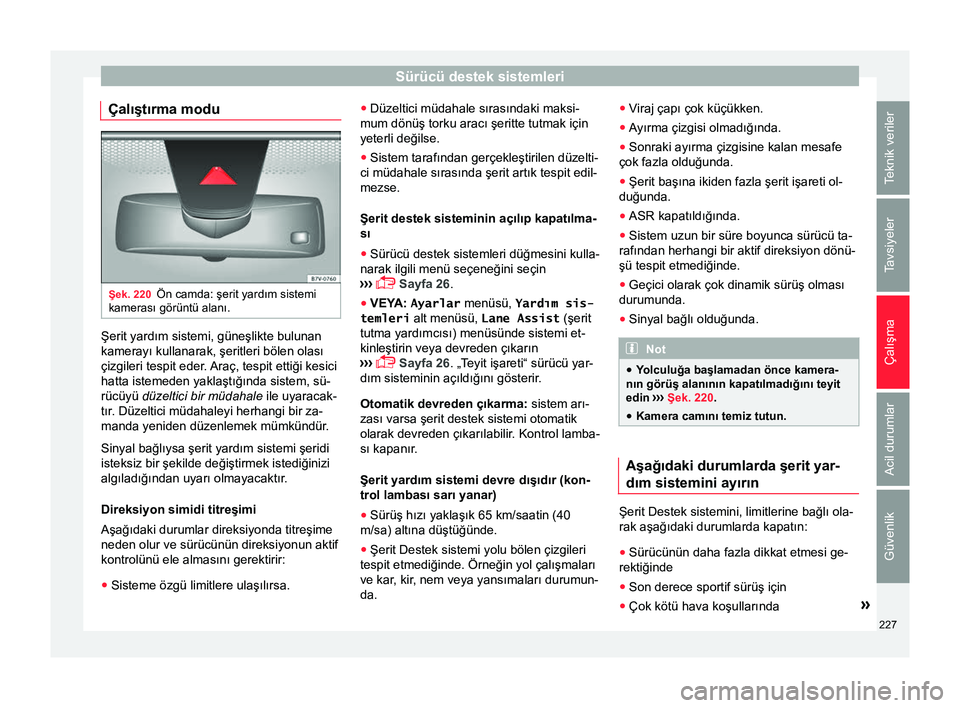

Çalıştırma modu Şek. 220
Ön camda: şerit yardım sistemi
kamerası görüntü alanı. Şerit yardım sistemi, güneşlikte bulunan
kamerayı kullanarak, şeritleri bölen olası
çizgileri tespit eder. Araç, tespit ettiği kesici
hatta istemeden yaklaştığında sistem, sü-
rücüyü
düzeltici bir müdahale ile uyaracak-
tır
. Düzeltici müdahaleyi herhangi bir za-
manda yeniden düzenlemek mümkündür.
Sinyal bağlıysa şerit yardım sistemi şeridi
isteksiz bir şekilde değiştirmek istediğinizi
algıladığından uyarı olmayacaktır.
Direksiyon simidi titreşimi
Aşağıdaki durumlar direksiyonda titreşime
neden olur ve sürücünün direksiyonun aktif
kontrolünü ele almasını gerektirir:
● Sisteme özgü limitlere ulaşılırsa. ●
Düzeltici müdahale sırasındaki maksi-
mum dönüş torku aracı şeritte tutmak için
yeterli değilse.
● Sistem tarafından gerçekleştirilen düzelti-
ci müdahale sırasında şerit artık tespit edil-
mezse.
Şerit destek sisteminin açılıp kapatılma-
sı
● Sürücü destek sistemleri düğmesini kulla-
narak ilgili menü seçeneğini seçin
›››  Sayfa 26

.
● VEYA: Ayarlar menüsü, Yardım sis-
temleri alt menüsü, Lane Assist (şerit
tutma yardımcısı) menüsünde sistemi et-
kinleştirin veya devreden çıkarın
›››

 Sayfa 26. „Teyit işareti“ sürücü yar-
dım sisteminin açıldığını gösterir.
Otomatik devreden çıkarma: sistem arı-
zası varsa şerit destek sistemi otomatik
olarak devreden çıkarılabilir. Kontrol lamba-
sı kapanır.
Şerit yardım sistemi devre dışıdır (kon-
trol lambası sarı yanar)
● Sürüş hızı yaklaşık 65 km/saatin (40
m/sa) altına düştüğünde.
● Şerit Destek sistemi yolu bölen çizgileri
tespit etmediğinde. Örneğin yol çalışmaları
ve kar, kir, nem veya yansımaları durumun-
da. ●
Viraj çapı çok küçükken.
● A
yırma çizgisi olmadığında.
● Sonraki ayırma çizgisine kalan mesafe
çok fazla olduğunda.
● Şerit başına ikiden fazla şerit işareti ol-
duğunda.
● ASR kapatıldığında.
● Sistem uzun bir süre boyunca sürücü ta-
rafından herhangi bir aktif direksiyon dönü-
şü tespit etmediğinde.
● Geçici olarak çok dinamik sürüş olması
durumunda.
● Sinyal bağlı olduğunda. Not
● Yolculuğa başlamadan önce kamera-
nın görüş alanının kapatılmadığını teyit
edin ›››

Şek. 220.
● Kamera camını temiz tutun. Aşağıdaki durumlarda şerit yar-
dım sistemini ayırın
Şerit Destek sistemini, limitlerine bağlı ola-
rak aşağıdaki durumlarda kapatın:
● Sürücünün daha fazla dikkat etmesi ge-
rektiğinde
● Son derece sportif sürüş için
● Çok kötü hava koşullarında »
227
Teknik veriler
Tavsiyeler
Çalışma
Acil durumlar
Güvenlik

Çalışma

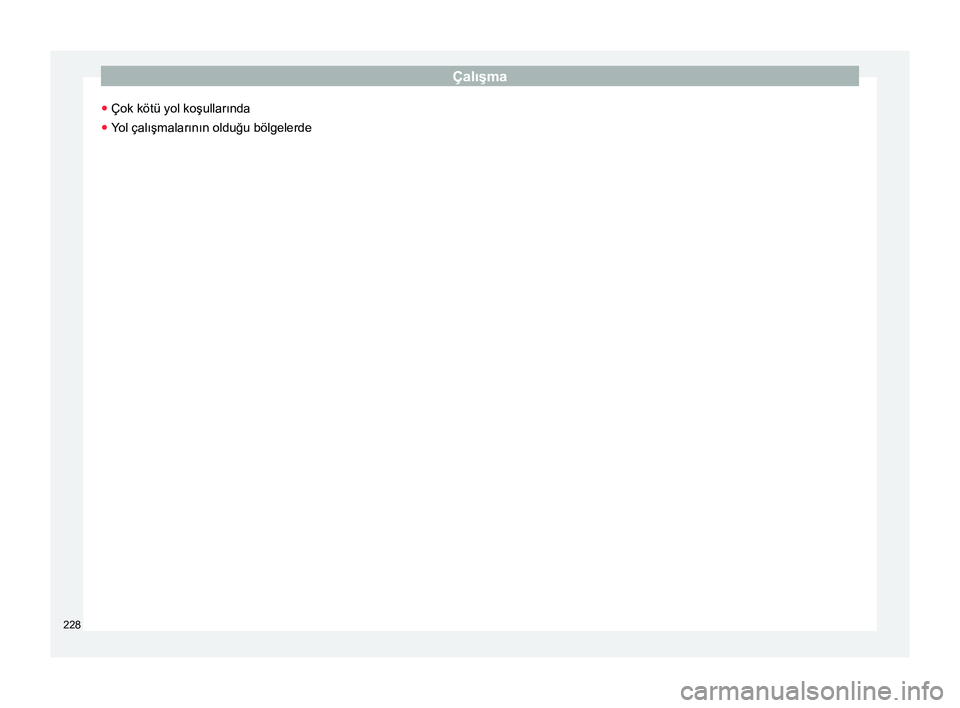

● Çok kötü yol koşullarında
● Yol çalışmalarının olduğu bölgelerde 228
