TOYOTA 86 2017 Manual del propietario (in Spanish)

221
2-1. Procedimientos de conducción
2
Durante la conducción
86_ES (OM18075S)

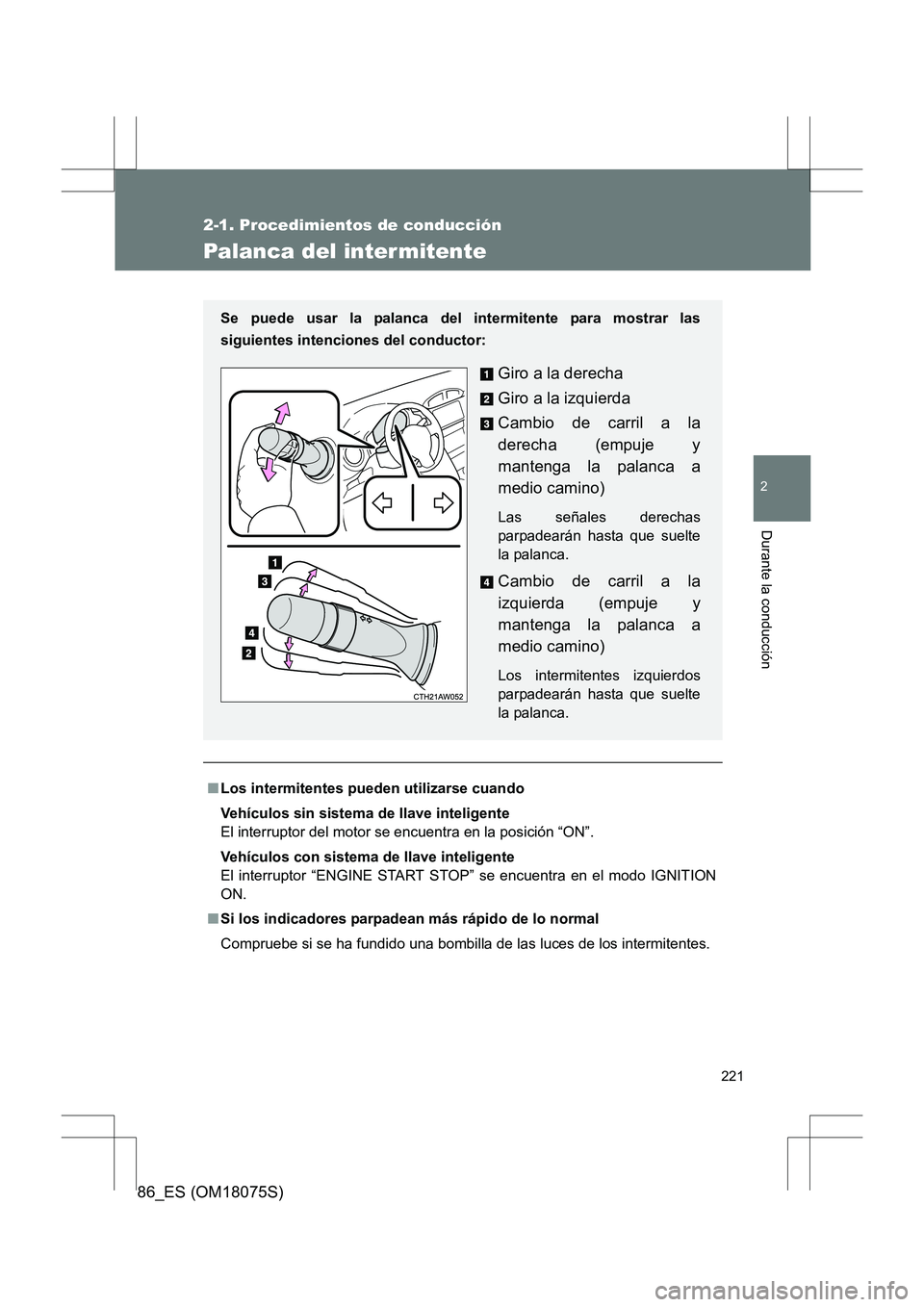

Palanca del inter mitente
■Los intermitentes pueden utilizarse cuando
Vehículos sin sistema de llave inteligente
El interruptor del motor se encuentra en la posición “ON”.
Vehículos con sistema de llave inteligente
El interruptor “ENGINE START STOP” se encuentra en el modo IGNITION
ON.
■ Si los indicadores parpadean más rápido de lo normal
Compruebe si se ha fundido una bombilla de las luces de los intermitentes. Se puede usar la palanca del intermitente para mostrar las
siguientes intenciones del conductor:
Giro a la derecha
Giro a la izquierda
Cambio de carril a la
derecha (empuje y
mantenga la palanca a
medio camino)
Las señales derechas
parpadearán hasta que suelte
la palanca.
Cambio de carril a la
izquierda (empuje y
mantenga la palanca a
medio camino)
Los intermitentes izquierdos
parpadearán hasta que suelte
la palanca.

222
2-1. Procedimientos de conducción
86_ES (OM18075S)

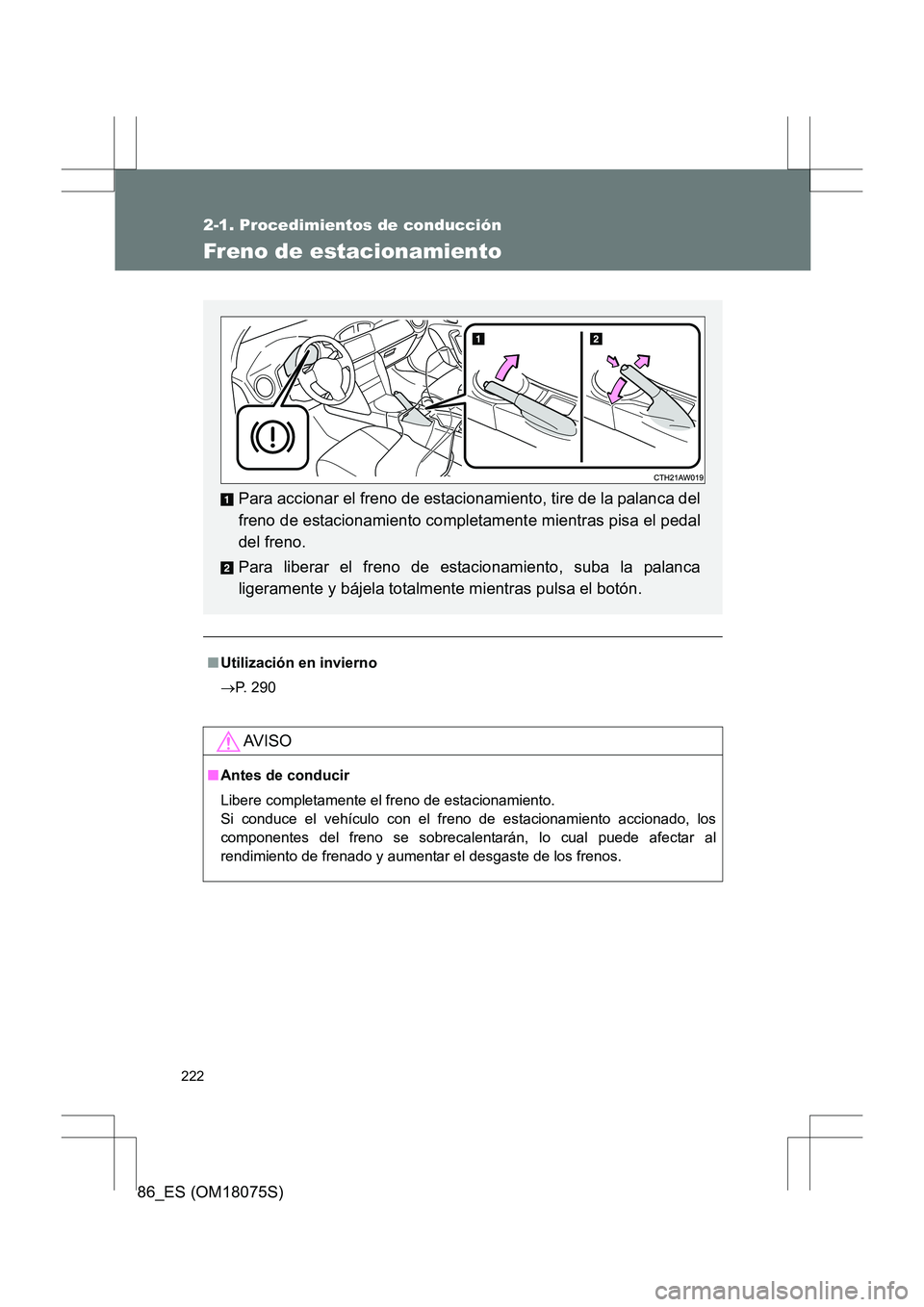

Freno de estacionamiento
■Utilización en invierno
→ P. 290
AV I S O
■Antes de conducir
Libere completamente el freno de estacionamiento.
Si conduce el vehículo con el freno de estacionamiento accionado, los
componentes del freno se sobrecalentarán, lo cual puede afectar al
rendimiento de frenado y aumentar el desgaste de los frenos.
Para accionar el freno de estacionamiento, tire de la palanca del
freno de estacionamiento completamente mientras pisa el pedal
del freno.
Para liberar el freno de estacionamiento, suba la palanca
ligeramente y bájela totalmente mientras pulsa el botón.

223
2-1. Procedimientos de conducción
2
Durante la conducción
86_ES (OM18075S)

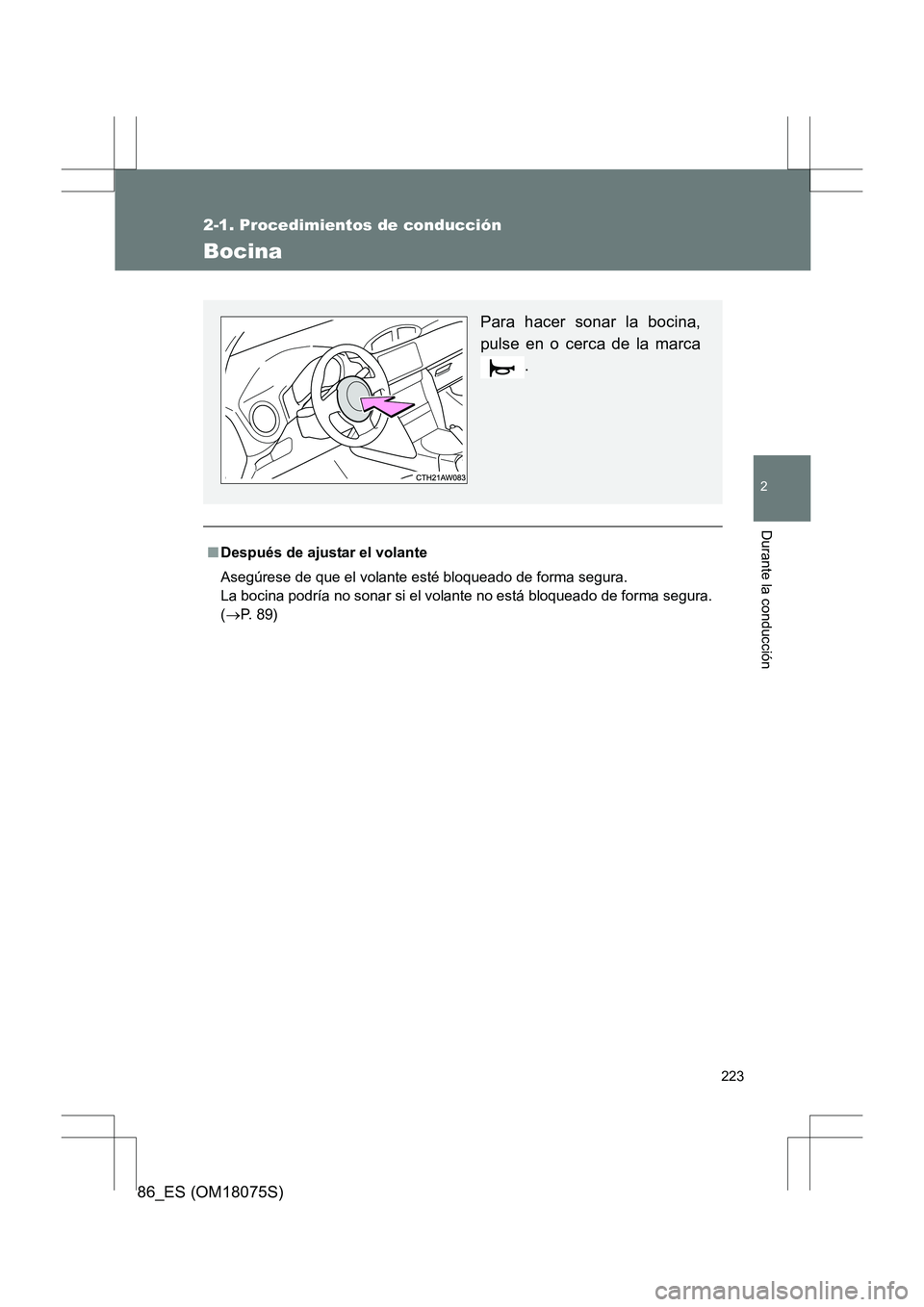

Bocina
■Después de ajustar el volante
Asegúrese de que el volante esté bloqueado de forma segura.
La bocina podría no sonar si el volante no está bloqueado de forma segura.
(→ P. 8 9 )
Para hacer sonar la bocina,
pulse en o cerca de la marca
.

224
86_ES (OM18075S)
2-2. Conjunto de instrumentos

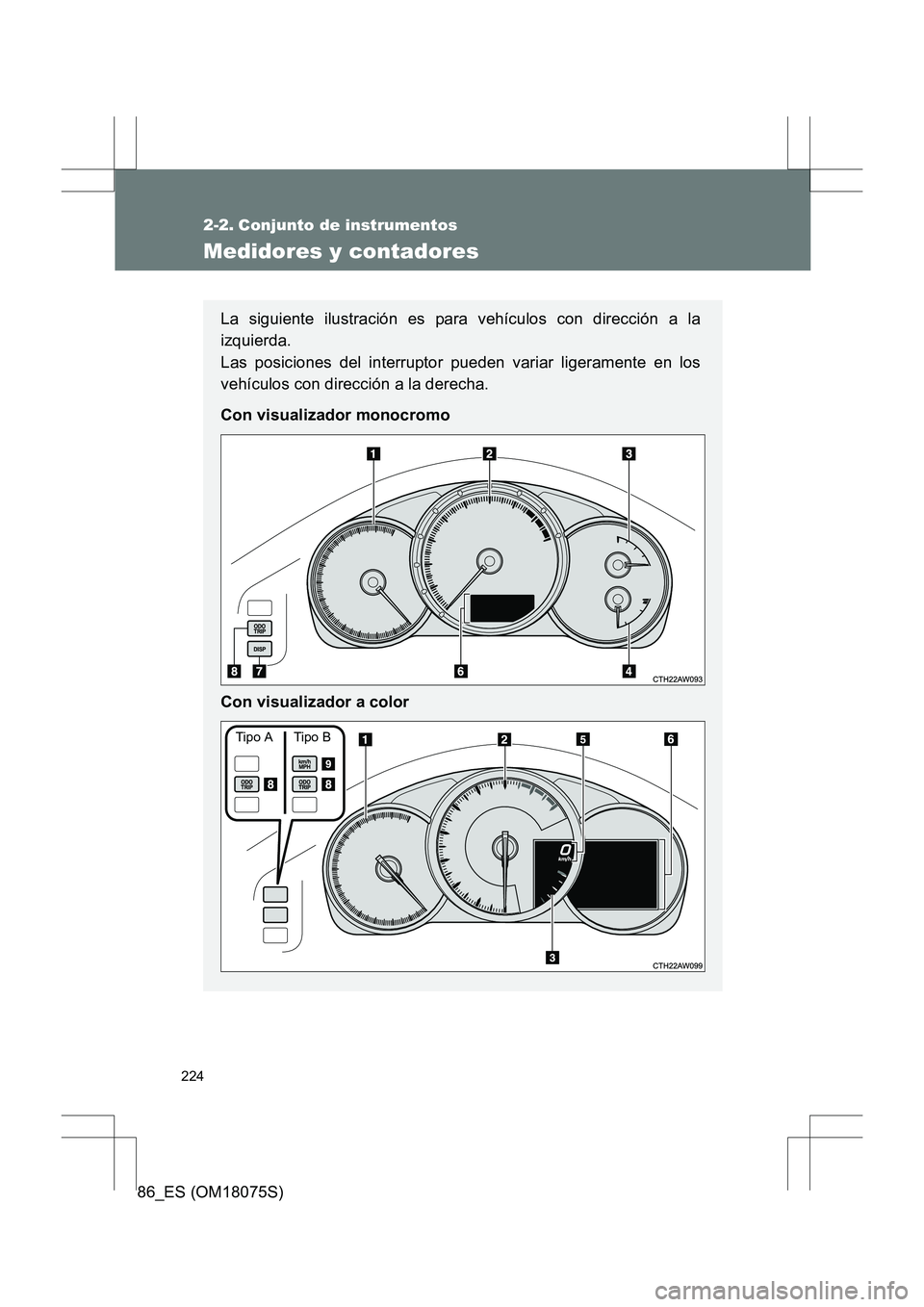

Medidores y contadores
La siguiente ilustración es para vehículos con dirección a la
izquierda.
Las posiciones del interruptor pueden variar ligeramente en los
vehículos con dirección a la derecha.
Con visualizador monocromo
Con visualizador a color
Tipo A Tipo B

225
2-2. Conjunto de instrumentos
2
Durante la conducción
86_ES (OM18075S)

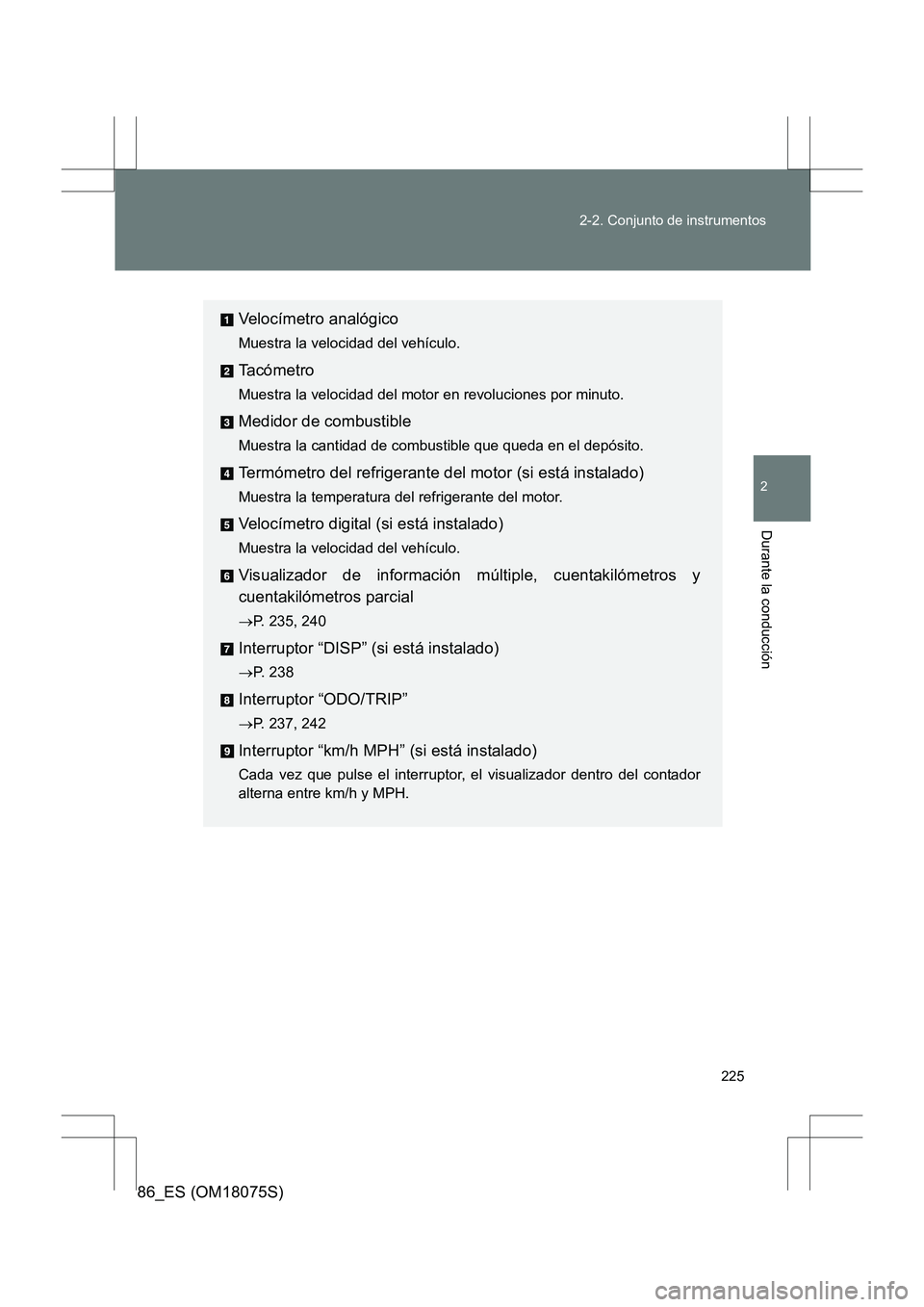

Velocímetro analógico
Muestra la velocidad del vehículo.
Ta c ó m e t r o
Muestra la velocidad del motor en revoluciones por minuto.
Medidor de combustible
Muestra la cantidad de combustible que queda en el depósito.
Termómetro del refrigerante del motor (si está instalado)
Muestra la temperatura del
refrigerante del motor.
Velocímetro digital (si está instalado)
Muestra la velocidad del vehículo.
Visualizador de información múltiple, cuentakilómetros y
cuentakilómetros parcial
→P. 235, 240
Interruptor “DISP” (si está instalado)
→P. 238
Interruptor “ODO/TRIP”
→P. 237, 242
Interruptor “km/h MPH” (si está instalado)
Cada vez que pulse el interruptor, el visualizador dentro del contador
alterna entre km/h y MPH.

226
2-2. Conjunto de instrumentos
86_ES (OM18075S)

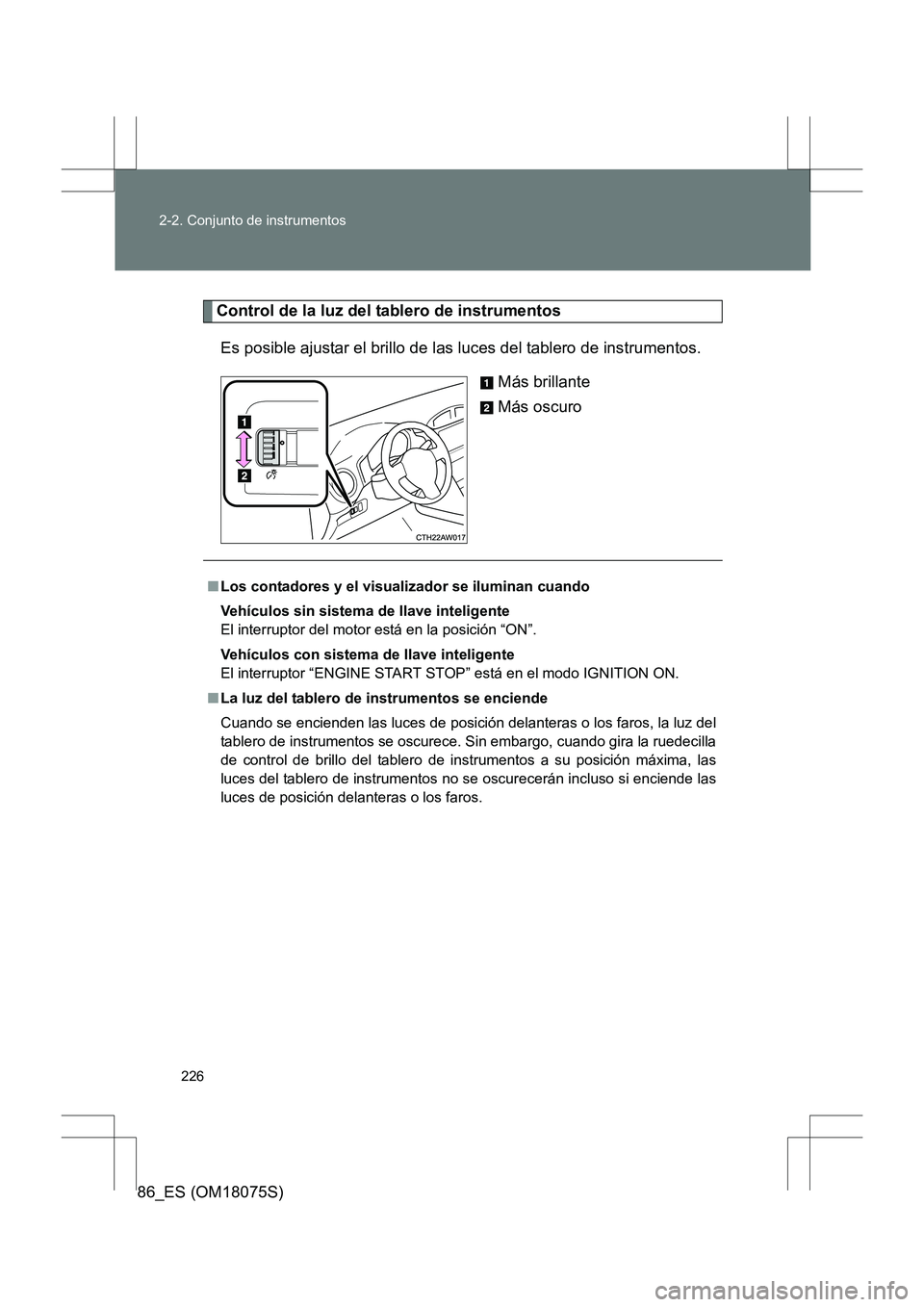

Control de la luz del tablero de instrumentos
Es posible ajustar el brillo de las luces del tablero de instrumentos. Más brillante
Más oscuro
■Los contadores y el visualizador se iluminan cuando
Vehículos sin sistema de llave inteligente
El interruptor del motor está en la posición “ON”.
Vehículos con sistema de llave inteligente
El interruptor “ENGINE START STOP” está en el modo IGNITION ON.
■ La luz del tablero de instrumentos se enciende
Cuando se encienden las luces de posición delanteras o los faros, la luz del
tablero de instrumentos se oscurece. Sin embargo, cuando gira la ruedecilla
de control de brillo del tablero de instrumentos a su posición máxima, las
luces del tablero de instrumentos no se oscurecerán incluso si enciende las
luces de posición delanteras o los faros.

227
2-2. Conjunto de instrumentos
2
Durante la conducción
86_ES (OM18075S)

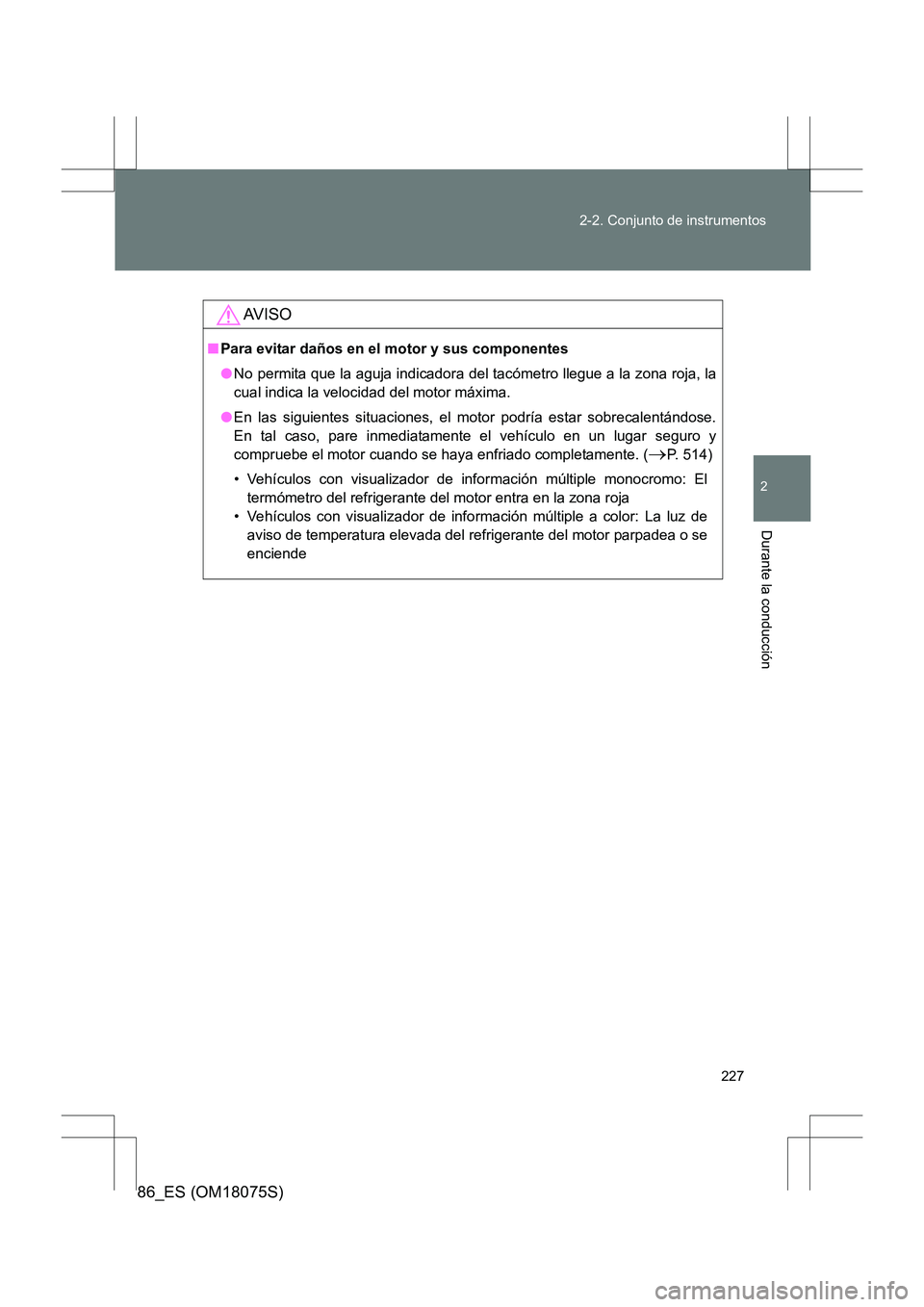

AV I S O
■
Para evitar daños en el motor y sus componentes
●No permita que la aguja indicadora del tacómetro llegue a la zona roja, la
cual indica la velocidad del motor máxima.
● En las siguientes situaciones, el motor podría estar sobrecalentándose.
En tal caso, pare inmediatamente el vehículo en un lugar seguro y
compruebe el motor cuando se haya enfriado completamente. (
→P. 514)
• Vehículos con visualizador de información múltiple monocromo: El termómetro del refrigerante del motor entra en la zona roja
• Vehículos con visualizador de información múltiple a color: La luz de aviso de temperatura elevada del refrigerante del motor parpadea o se
enciende

228
2-2. Conjunto de instrumentos
86_ES (OM18075S)

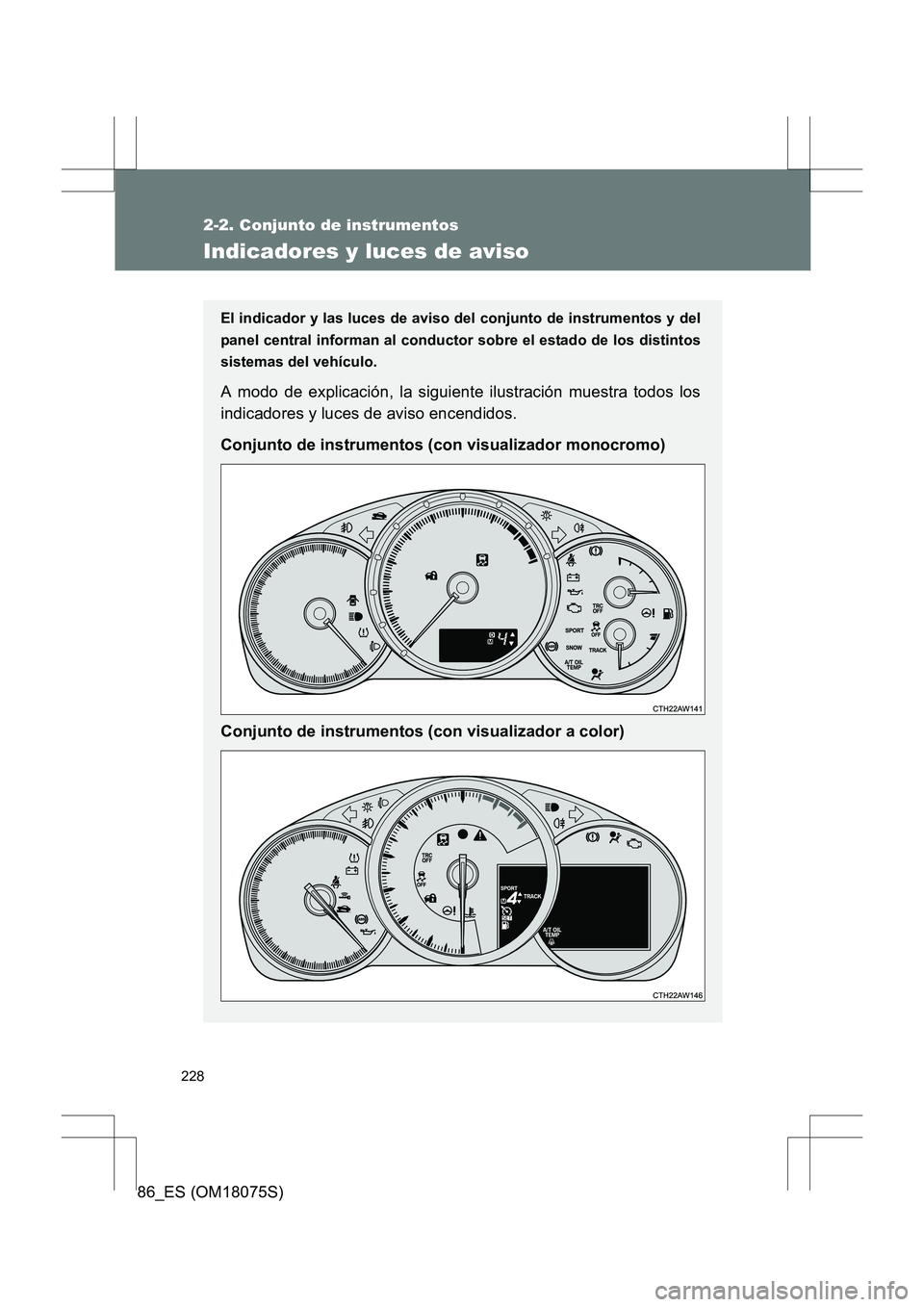

Indicadores y luces de aviso
El indicador y las luces de aviso del conjunto de instrumentos y del
panel central informan al conductor sobre el estado de los distintos
sistemas del vehículo.
A modo de explicación, la siguiente ilustración muestra todos los
indicadores y luces de aviso encendidos.
Conjunto de instrumentos (con visualizador monocromo)
Conjunto de instrumentos (con visualizador a color)

229
2-2. Conjunto de instrumentos
2
Durante la conducción
86_ES (OM18075S)
Panel central

230
2-2. Conjunto de instrumentos
86_ES (OM18075S)
■

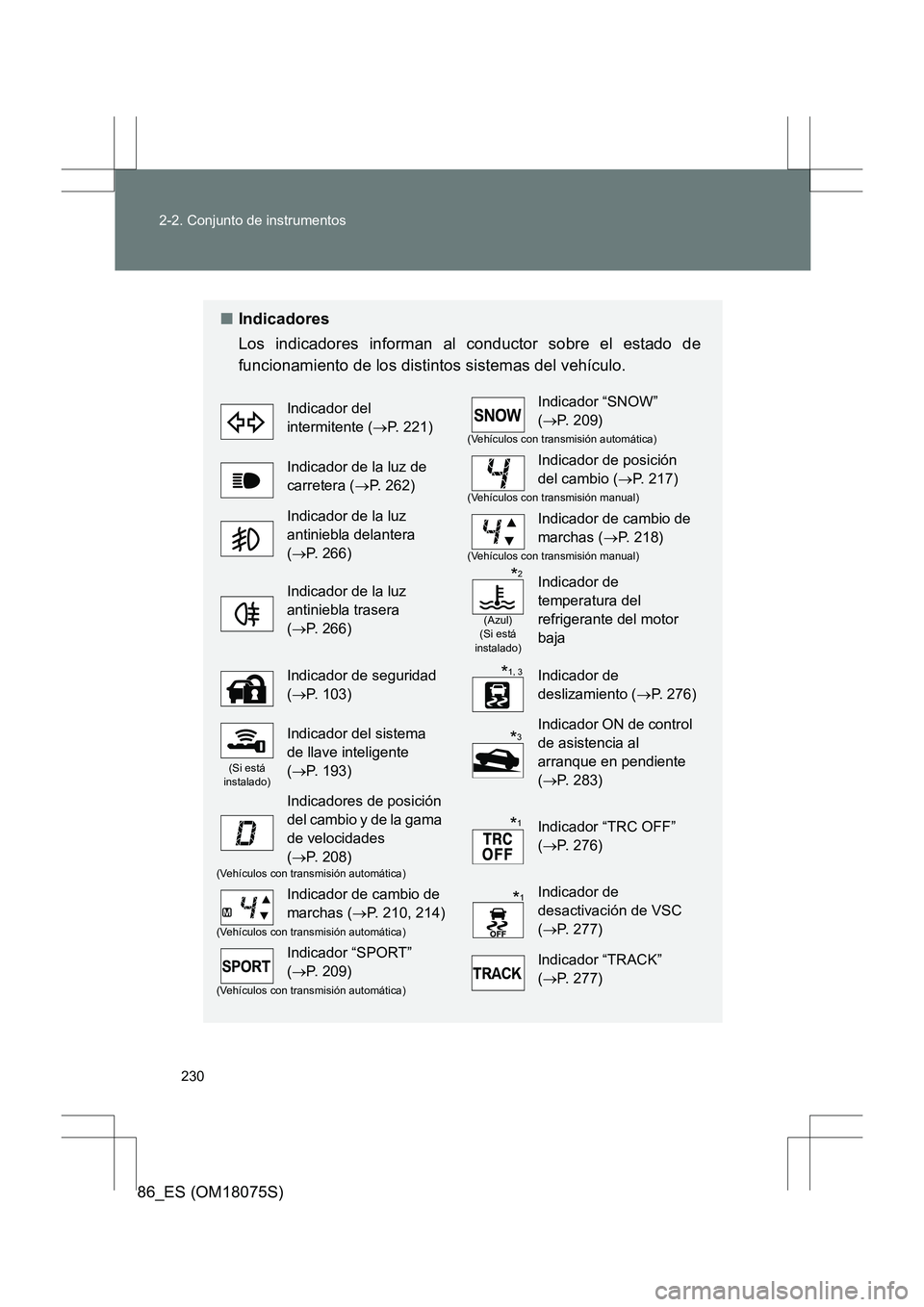

Indicadores
Los indicadores informan al conductor sobre el estado de
funcionamiento de los distintos sistemas del vehículo.
Indicador del
intermitente ( →P. 221)Indicador “SNOW”
(→ P. 209)
(Vehículos con transmisión automática)
Indicador de la luz de
carretera ( →P. 262)Indicador de posición
del cambio ( →P. 217)
(Vehículos con transmisión manual)
Indicador de la luz
antiniebla delantera
(→ P. 266)Indicador de cambio de
marchas ( →P. 218)
(Vehículos con transmisión manual)
Indicador de la luz
antiniebla trasera
(→ P. 266)
(Azul)
(Si está
instalado)
Indicador de
temperatura del
refrigerante del motor
baja
Indicador de seguridad
( → P. 103)Indicador de
deslizamiento ( →P. 276)
(Si está
instalado)
Indicador del sistema
de llave inteligente
( → P. 193)Indicador ON de control
de asistencia al
arranque en pendiente
(→ P. 283)
Indicadores de posición
del cambio y de la gama
de velocidades
(→ P. 208)
Indicador “TRC OFF”
(→ P. 276)
(Vehículos con transmisión automática)
Indicador de cambio de
marchas ( →P. 210, 214)Indicador de
desactivación de VSC
(→ P. 277)
(Vehículos con transmisión automática)
Indicador “SPORT”
(→ P. 209)Indicador “TRACK”
(→ P. 277)
(Vehículos con transmisión automática)
*2
*1, 3
*3
*1
*1
