TOYOTA 86 2017 Manuel du propriétaire (in French)

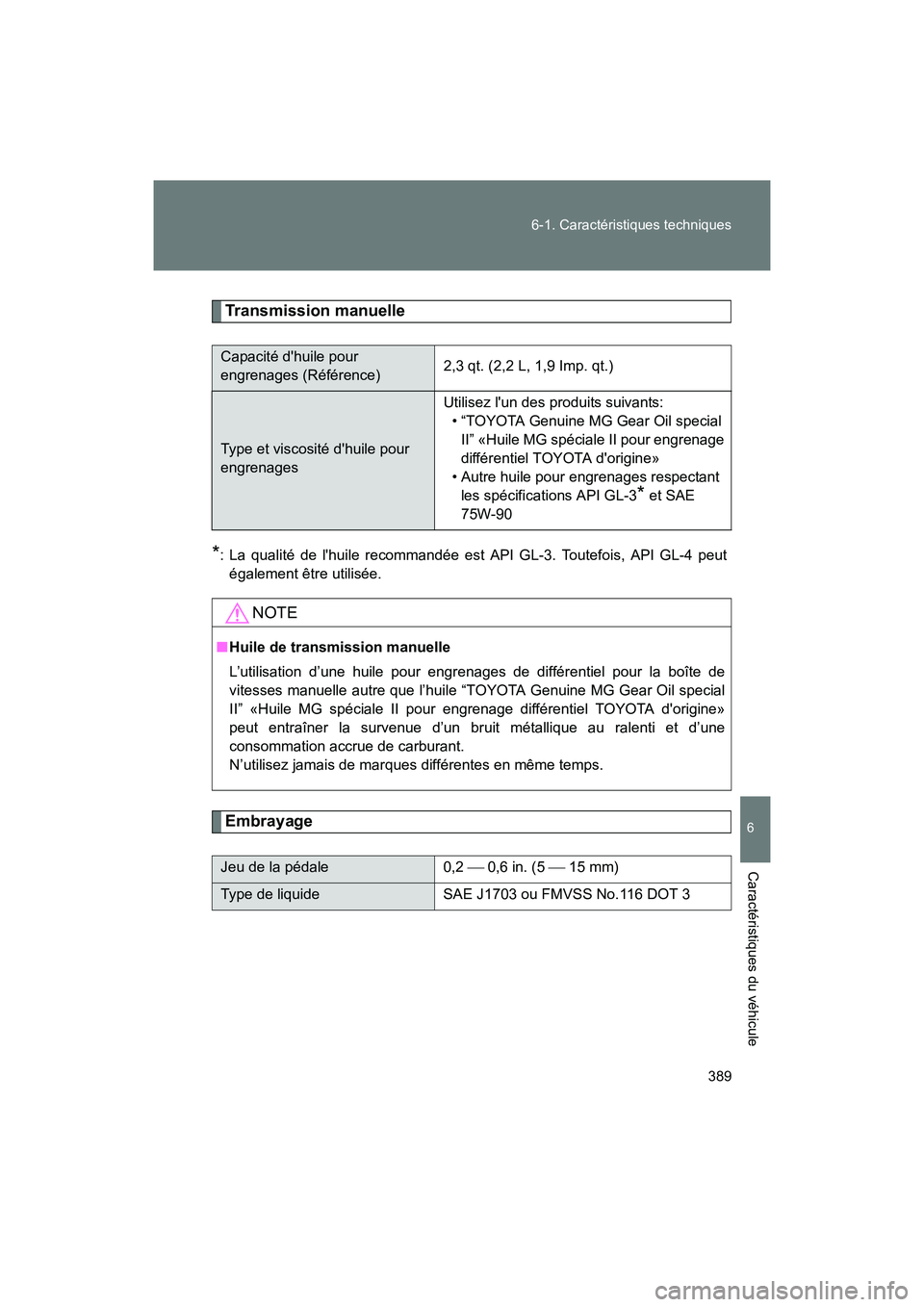

389
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
86_D_(OM18069D)
Transmission manuelle
*: La qualité de l'huile recommandée est API GL-3. Toutefois, API GL-4 peut
également être utilisée.
Embrayage
Capacité d'huile pour
engrenages (Référence) 2,3 qt. (2,2 L, 1,9 Imp. qt.)
Type et viscosité d'huile pour
engrenagesUtilisez l'un des produits suivants:
• “TOYOTA Genuine MG Gear Oil special II” «Huile MG spéciale II pour engrenage
différentiel TOYOTA d'origine»
• Autre huile pour engrenages respectant les spécifications API GL-3
* et SAE
75W-90
NOTE
■ Huile de transmission manuelle
L’utilisation d’une huile pour engrenages de différentiel pour la boîte de
vitesses manuelle autre que l’huile “TOYOTA Genuine MG Gear Oil special
II” «Huile MG spéciale II pour engrenage différentiel TOYOTA d'origine»
peut entraîner la survenue d’un bruit métallique au ralenti et d’une
consommation accrue de carburant.
N’utilisez jamais de marques différentes en même temps.
Jeu de la pédale 0,2  0,6 in. (5  15 mm)
Type de liquide SAE J1703 ou FMVSS No.116 DOT 3

390 6-1. Caractéristiques techniques
86_D_(OM18069D)

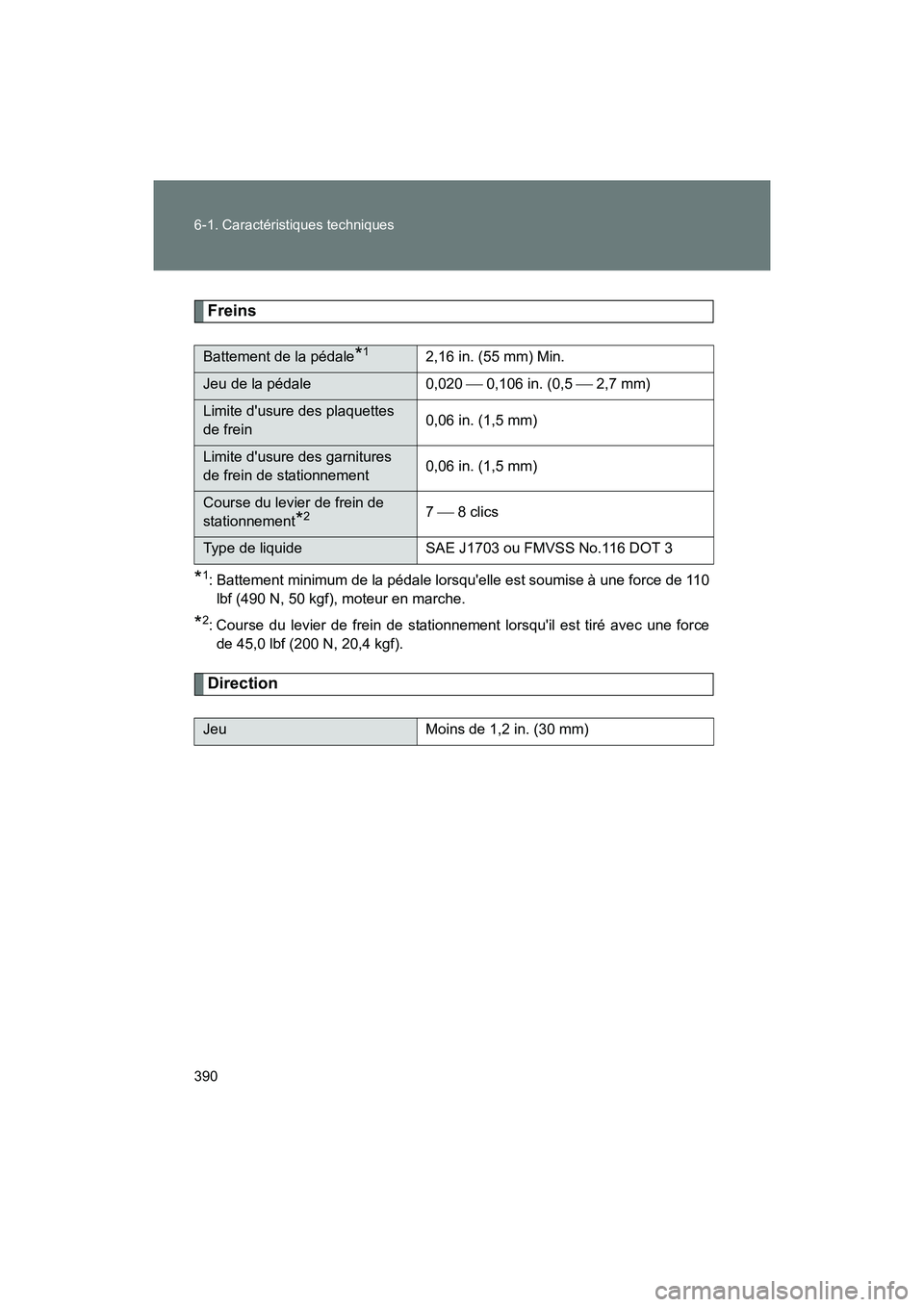

Freins
*1: Battement minimum de la pédale lorsqu'elle est soumise à une force de 110lbf (490 N, 50 kgf), moteur en marche.
*2: Course du levier de frein de stationnement lorsqu'il est tiré avec une forcede 45,0 lbf (200 N, 20,4 kgf).
Direction
Battement de la pédale*12,16 in. (55 mm) Min.
Jeu de la pédale 0,020  0,106 in. (0,5  2,7 mm)
Limite d'usure des plaquettes
de frein 0,06 in. (1,5 mm)
Limite d'usure des garnitures
de frein de stationnement0,06 in. (1,5 mm)
Course du levier de frein de
stationnement
*27  8 clics
Type de liquide
SAE J1703 ou FMVSS No.116 DOT 3
Jeu Moins de 1,2 in. (30 mm)

391
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
86_D_(OM18069D)
Pneus et jantes
Ty p e A
Ty p e B
Dimensions des pneus 215/45R17 87W T135/80D16 101M
Pression de gonflage des
pneus
(Pression de gonflage des
pneus préconisée à froid) Avant: 35 psi (240 kPa, 2,4 kgf/cm
2 ou bar)
Arrière: 35 psi (240 kPa, 2,4 kgf/cm2 ou
bar)
Roue de secours: 60 psi (420 kPa, 4,2 kgf/
cm
2 ou bar)
Dimension des jantes 17
× 7 J, 16 × 4T (roue de secours
compacte)
Couple de serrage des
écrous de roues 89 ft•lbf (120 N•m, 12,2 kgf•m)
Dimensions des pneus P215/45R17 87V, T135/80D16 101M
Pression de gonflage des
pneus
(Pression de gonflage des
pneus préconisée à froid)Avant: 35 psi (240 kPa, 2,4 kgf/cm2 ou bar)
Arrière: 35 psi (240 kPa, 2,4 kgf/cm2 ou
bar)
Roue de secours: 60 psi (420 kPa, 4,2 kgf/
cm
2 ou bar)
Dimension des jantes 17
× 7 J, 16 × 4T (roue de secours
compacte)
Couple de serrage des
écrous de roues 89 ft•lbf (120 N•m, 12,2 kgf•m)

392 6-1. Caractéristiques techniques
86_D_(OM18069D)

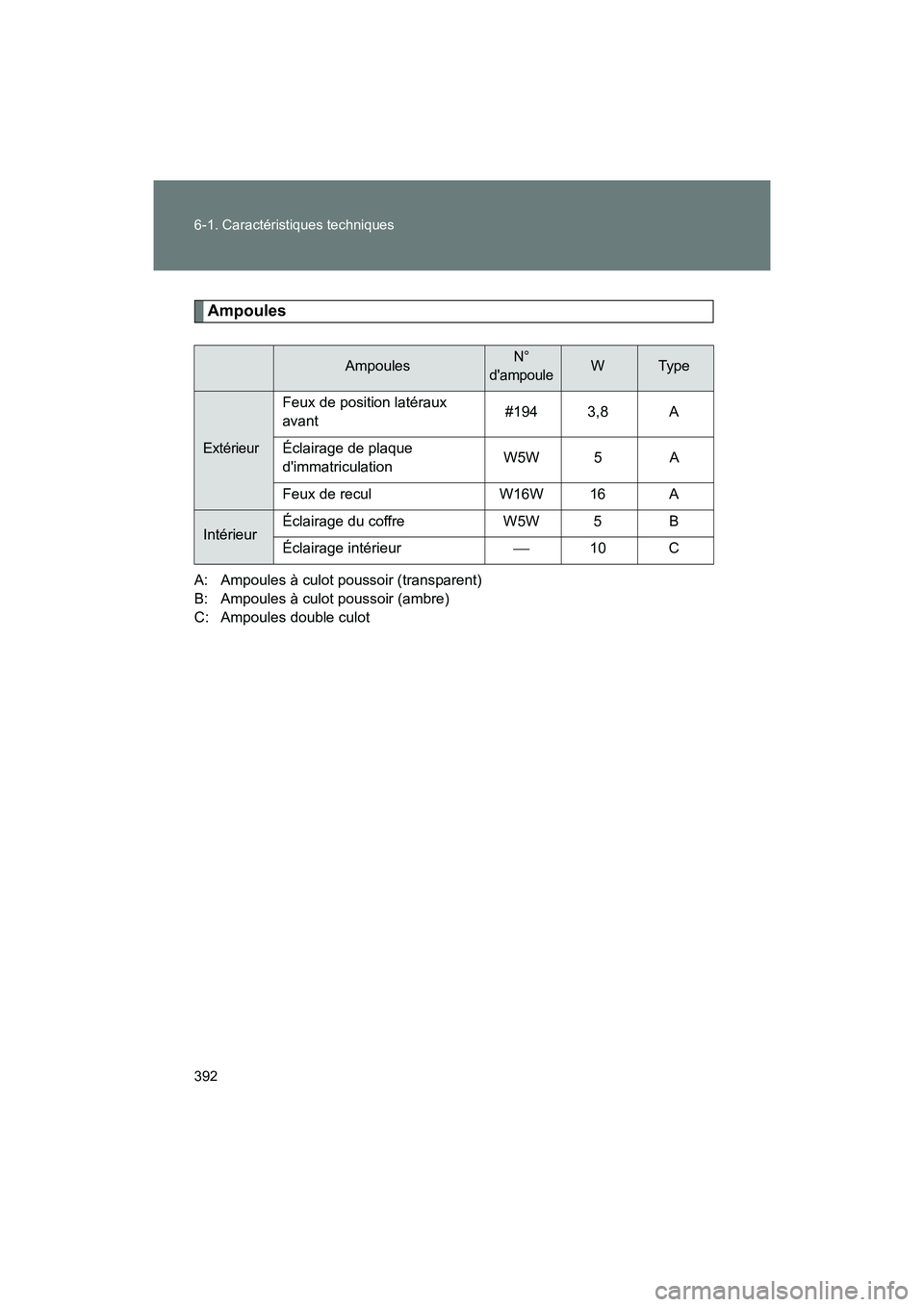

Ampoules
A: Ampoules à culot poussoir (transparent)
B: Ampoules à culot poussoir (ambre)
C: Ampoules double culot
AmpoulesN°
d'ampouleWTy p e
Extérieur
Feux de position latéraux
avant #194 3,8 A
Éclairage de plaque
d'immatriculation W5W 5 A
Feux de recul W16W 16 A
Intérieur Éclairage du coffre W5W 5 B
Éclairage intérieur
10 C

393
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
86_D_(OM18069D)

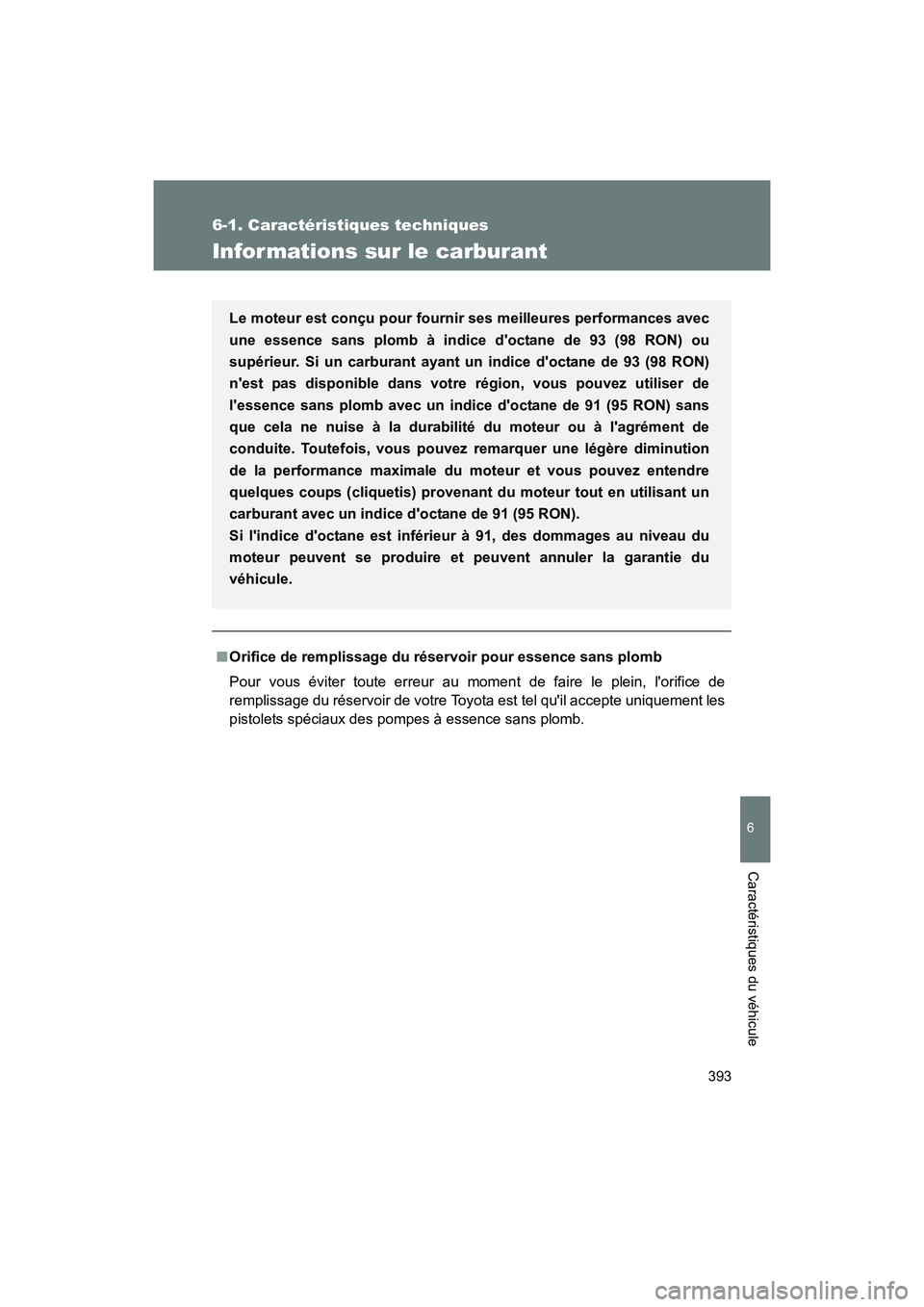

Infor mations sur le carburant
■Orifice de remplissage du réservoir pour essence sans plomb
Pour vous éviter toute erreur au mo ment de faire le plein, l'orifice de
remplissage du réservoir de votre Toyota est tel qu'il accepte uniquement les
pistolets spéciaux des pompes à essence sans plomb. Le moteur est conçu pour fournir ses meilleures performances avec
une essence sans plomb à indice d'octane de 93 (98 RON) ou
supérieur. Si un carburant ayant un indice d'octane de 93 (98 RON)
n'est pas disponible dans votre région, vous pouvez utiliser de
l'essence sans plomb avec un indice d'octane de 91 (95 RON) sans
que cela ne nuise à la durabilité du moteur ou à l'agrément de
conduite. Toutefois, vous pouvez remarquer une légère diminution
de la performance maximale du moteur et vous pouvez entendre
quelques coups (cliquetis) provenant du moteur tout en utilisant un
carburant avec un indice d'octane de 91 (95 RON).
Si l'indice d'octane est inférieu r à 91, des dommages au niveau du
moteur peuvent se produire et peuvent annuler la garantie du
véhicule.

394 6-1. Caractéristiques techniques
86_D_(OM18069D)

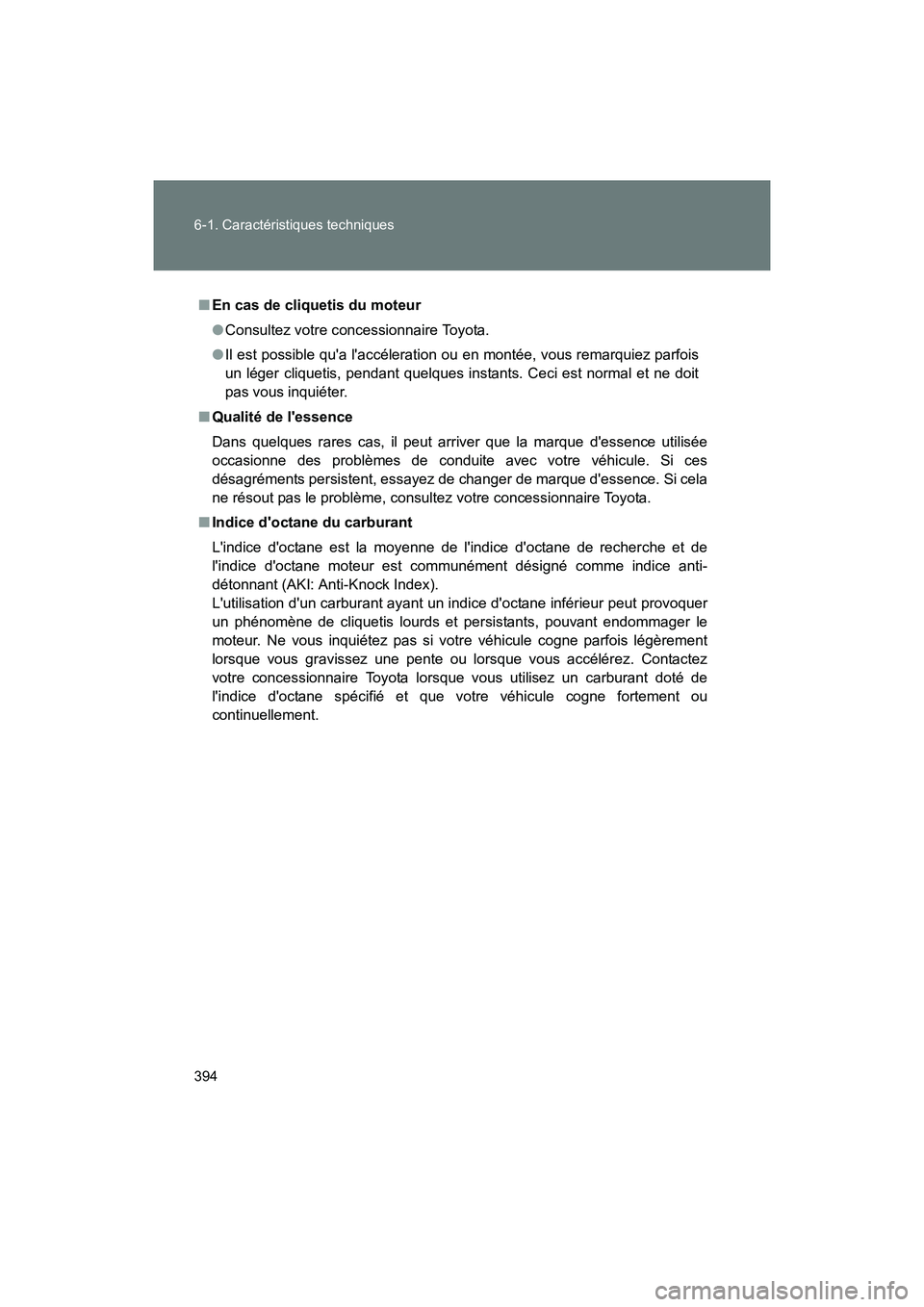

■En cas de cliquetis du moteur
●Consultez votre concessionnaire Toyota.
● Il est possible qu'a l'accéleration ou en montée, vous remarquiez parfois
un léger cliquetis, pendant quelques instants. Ceci est normal et ne doit
pas vous inquiéter.
■ Qualité de l'essence
Dans quelques rares cas, il peut arriver que la marque d'essence utilisée
occasionne des problèmes de conduite avec votre véhicule. Si ces
désagréments persistent, essayez de changer de marque d'essence. Si cela
ne résout pas le problème, consultez votre concessionnaire Toyota.
■ Indice d'octane du carburant
L'indice d'octane est la moyenne de l'indice d'octane de recherche et de
l'indice d'octane moteur est communément désigné comme indice anti-
détonnant (AKI: Anti-Knock Index).
L'utilisation d'un carburant ayant un indice d'octane inférieur peut provoquer
un phénomène de cliquetis lourds et persistants, pouvant endommager le
moteur. Ne vous inquiétez pas si votre véhicule cogne parfois légèrement
lorsque vous gravissez une pente ou lorsque vous accélérez. Contactez
votre concessionnaire Toyota lorsque vous utilisez un carburant doté de
l'indice d'octane spécifié et que votre véhicule cogne fortement ou
continuellement.

395
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
86_D_(OM18069D)
■

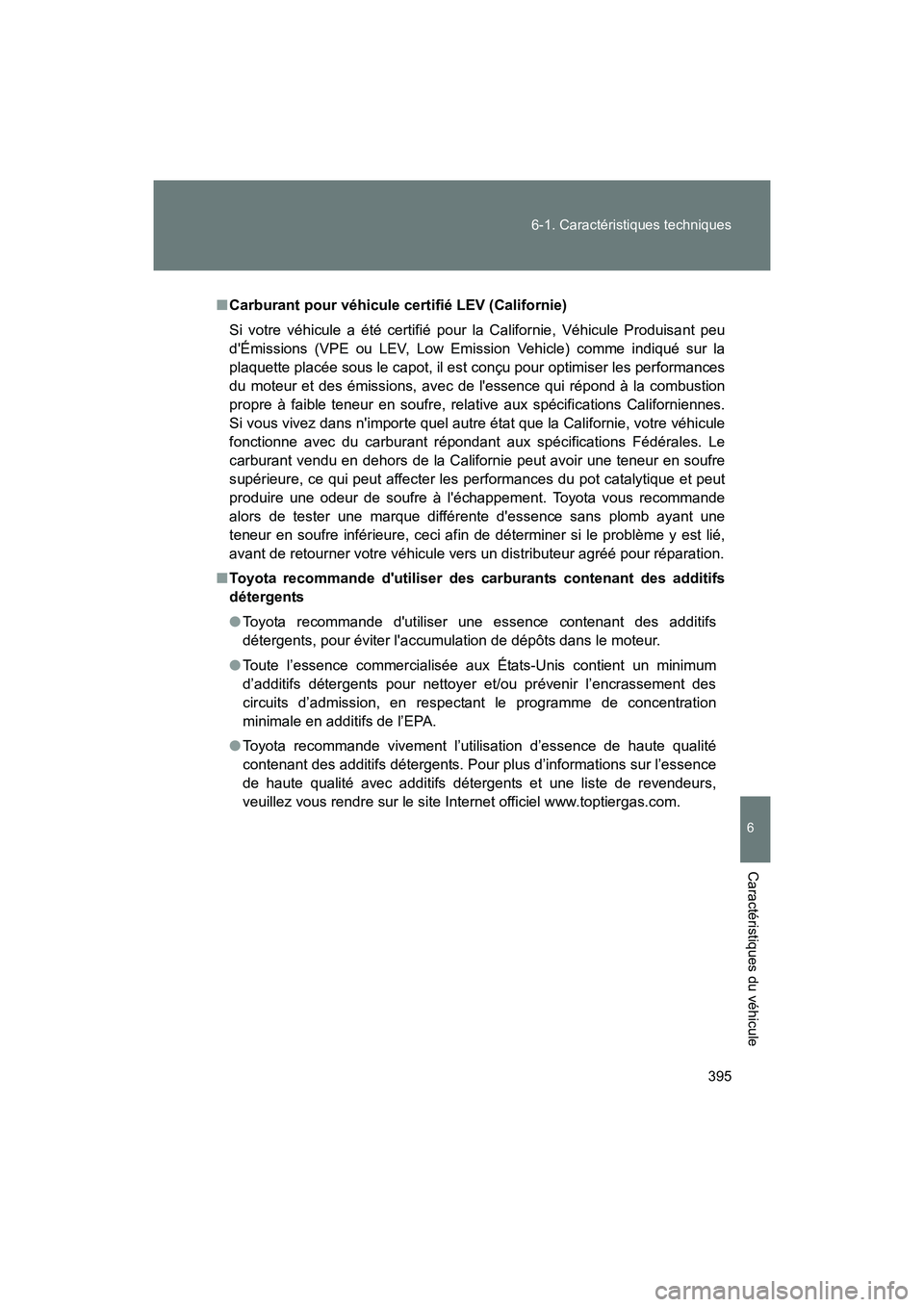

Carburant pour véhicule certifié LEV (Californie)
Si votre véhicule a été certifié pour la Californie, Véhicule Produisant peu
d'Émissions (VPE ou LEV, Low Emission Vehicle) comme indiqué sur la
plaquette placée sous le capot, il est conçu pour optimiser les performances
du moteur et des émissions, avec de l'essence qui répond à la combustion
propre à faible teneur en soufre, relative aux spécifications Californiennes.
Si vous vivez dans n'importe quel autre état que la Californie, votre véhicule
fonctionne avec du carburant répondant aux spécifications Fédérales. Le
carburant vendu en dehors de la Californie peut avoir une teneur en soufre
supérieure, ce qui peut affecter les performances du pot catalytique et peut
produire une odeur de soufre à l'échappement. Toyota vous recommande
alors de tester une marque différente d'essence sans plomb ayant une
teneur en soufre inférieure, ceci afin de déterminer si le problème y est lié,
avant de retourner votre véhicule vers un distributeur agréé pour réparation.
■ Toyota recommande d'utiliser des carburants contenant des additifs
détergents
● Toyota recommande d'utiliser une essence contenant des additifs
détergents, pour éviter l'accumulation de dépôts dans le moteur.
● Toute l’essence commercialisée aux États-Unis contient un minimum
d’additifs détergents pour nettoyer et/ou prévenir l’encrassement des
circuits d’admission, en respectant le programme de concentration
minimale en additifs de l’EPA.
● Toyota recommande vivement l’utilisation d’essence de haute qualité
contenant des additifs détergents. Pour plus d’informations sur l’essence
de haute qualité avec additifs détergents et une liste de revendeurs,
veuillez vous rendre sur le site Internet officiel www.toptiergas.com.

396 6-1. Caractéristiques techniques
86_D_(OM18069D)

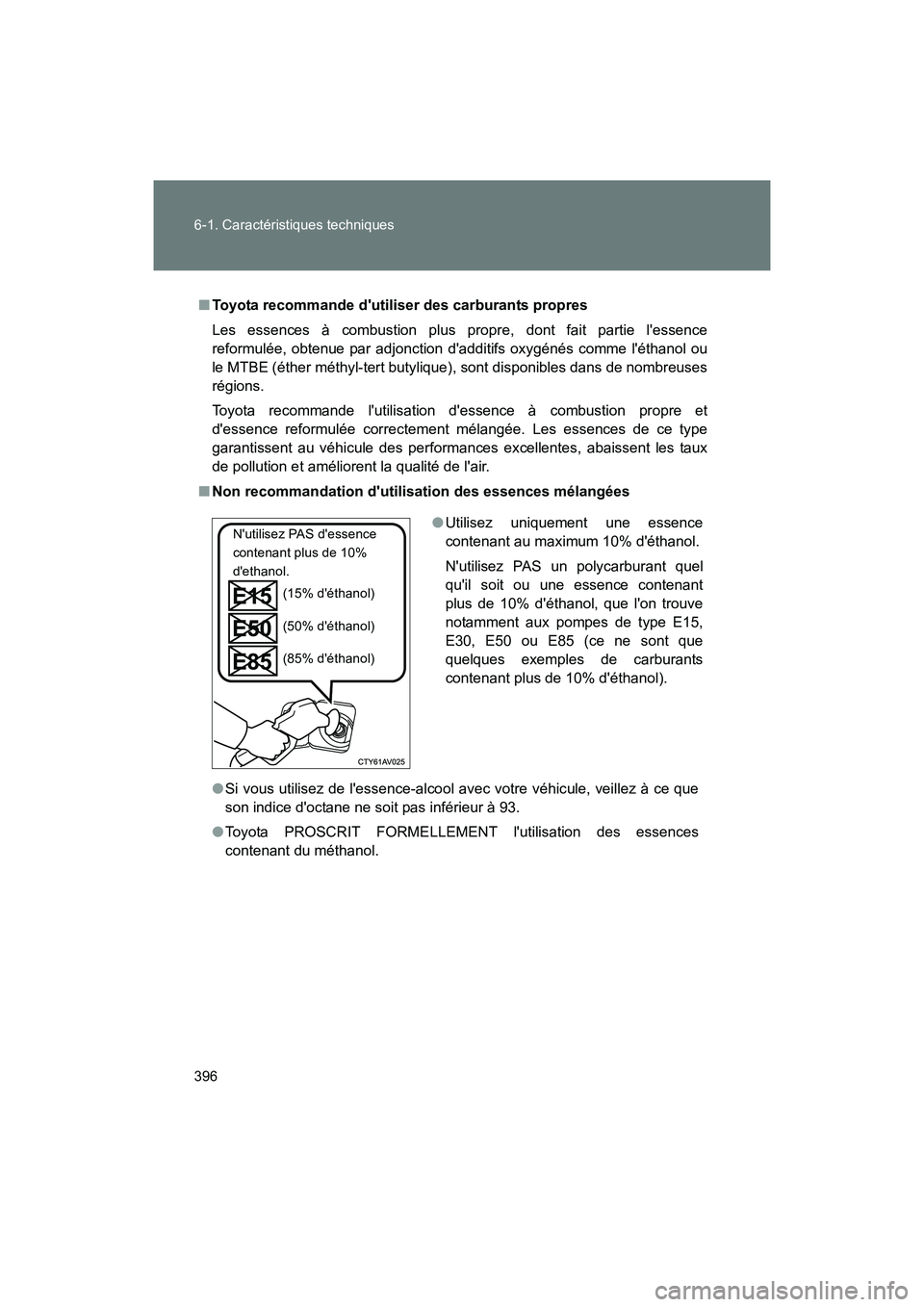

■Toyota recommande d'utiliser des carburants propres
Les essences à combustion plus propre, dont fait partie l'essence
reformulée, obtenue par adjonction d'additifs oxygénés comme l'éthanol ou
le MTBE (éther méthyl-tert butylique), sont disponibles dans de nombreuses
régions.
Toyota recommande l'utilisation d'essence à combustion propre et
d'essence reformulée correctement mélangée. Les essences de ce type
garantissent au véhicule des performances excellentes, abaissent les taux
de pollution et améliorent la qualité de l'air.
■ Non recommandation d'utilisation des essences mélangées
●Si vous utilisez de l'essence-alcool avec votre véhicule, veillez à ce que
son indice d'octane ne soit pas inférieur à 93.
● Toyota PROSCRIT FORMELLEMENT l'utilisation des essences
contenant du méthanol. ●
Utilisez uniquement une essence
contenant au maximum 10% d'éthanol.
N'utilisez PAS un polycarburant quel
qu'il soit ou une essence contenant
plus de 10% d'éthanol, que l'on trouve
notamment aux pompes de type E15,
E30, E50 ou E85 (ce ne sont que
quelques exemples de carburants
contenant plus de 10% d'éthanol).
N'utilisez PAS d'essence
contenant plus de 10%
d'ethanol.
(15% d'éthanol)
(50% d'éthanol)
(85% d'éthanol)

397
6-1. Caractéristiques techniques
6
Caractéristiques du véhicule
86_D_(OM18069D)
■

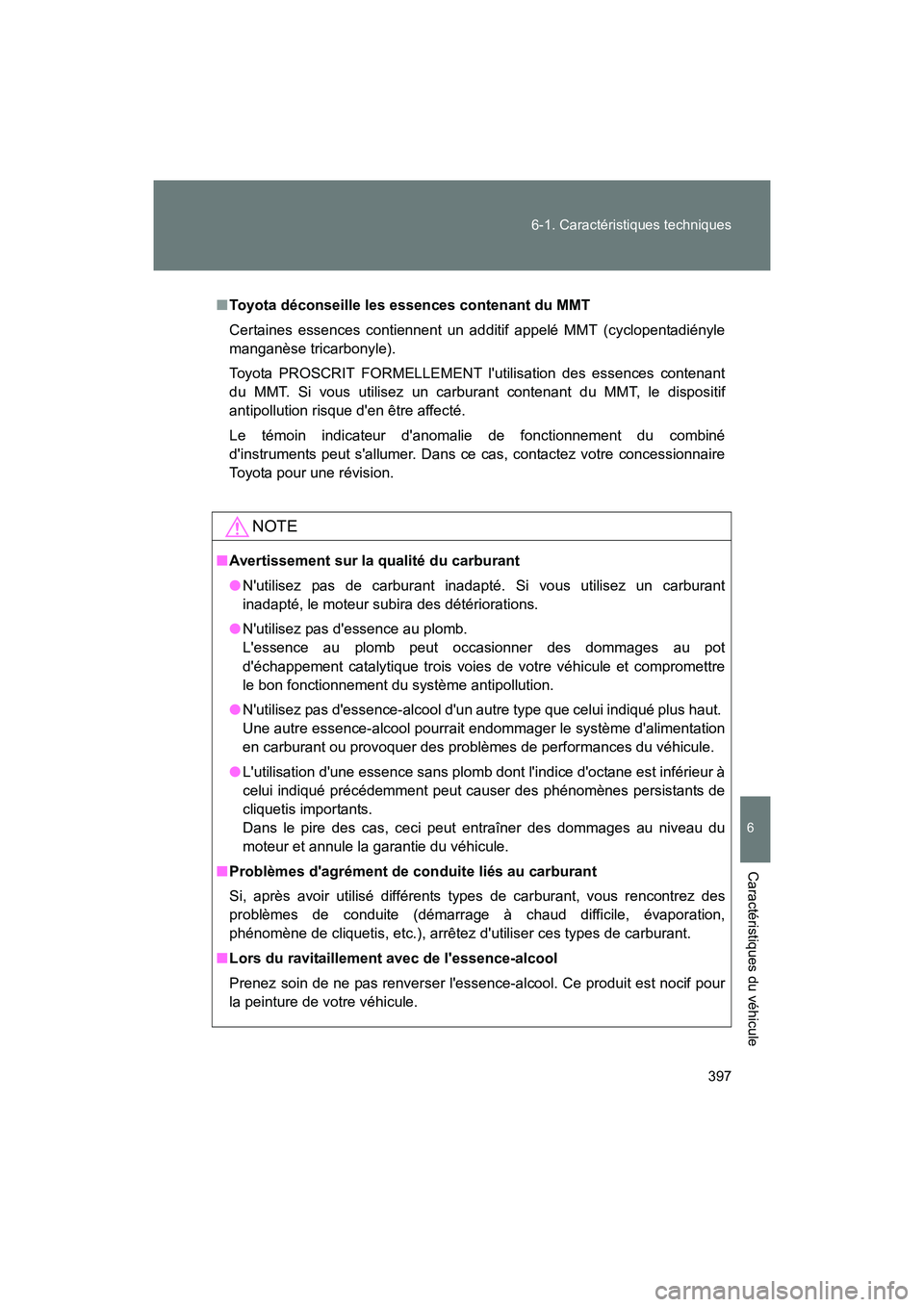

Toyota déconseille les essences contenant du MMT
Certaines essences contiennent un additif appelé MMT (cyclopentadiényle
manganèse tricarbonyle).
Toyota PROSCRIT FORMELLEMENT l'utilisation des essences contenant
du MMT. Si vous utilisez un carburant contenant du MMT, le dispositif
antipollution risque d'en être affecté.
Le témoin indicateur d'anomalie de fonctionnement du combiné
d'instruments peut s'allumer. Dans ce cas, contactez votre concessionnaire
Toyota pour une révision.
NOTE
■Avertissement sur la qualité du carburant
● N'utilisez pas de carburant inadapté. Si vous utilisez un carburant
inadapté, le moteur subira des détériorations.
● N'utilisez pas d'essence au plomb.
L'essence au plomb peut occasionner des dommages au pot
d'échappement catalytique trois voies de votre véhicule et compromettre
le bon fonctionnement du système antipollution.
● N'utilisez pas d'essence-alcool d'un autre type que celui indiqué plus haut.
Une autre essence-alcool pourrait endommager le système d'alimentation
en carburant ou provoquer des problèmes de performances du véhicule.
● L'utilisation d'une essence sans plomb dont l'indice d'octane est inférieur à
celui indiqué précédemment peut causer des phénomènes persistants de
cliquetis importants.
Dans le pire des cas, ceci peut entraîner des dommages au niveau du
moteur et annule la garantie du véhicule.
■ Problèmes d'agrément de conduite liés au carburant
Si, après avoir utilisé différents types de carburant, vous rencontrez des
problèmes de conduite (démarrage à chaud difficile, évaporation,
phénomène de cliquetis, etc.), arrêtez d'utiliser ces types de carburant.
■ Lors du ravitaillement avec de l'essence-alcool
Prenez soin de ne pas renverser l'essence-alcool. Ce produit est nocif pour
la peinture de votre véhicule.

398
6-1. Caractéristiques techniques
86_D_(OM18069D)

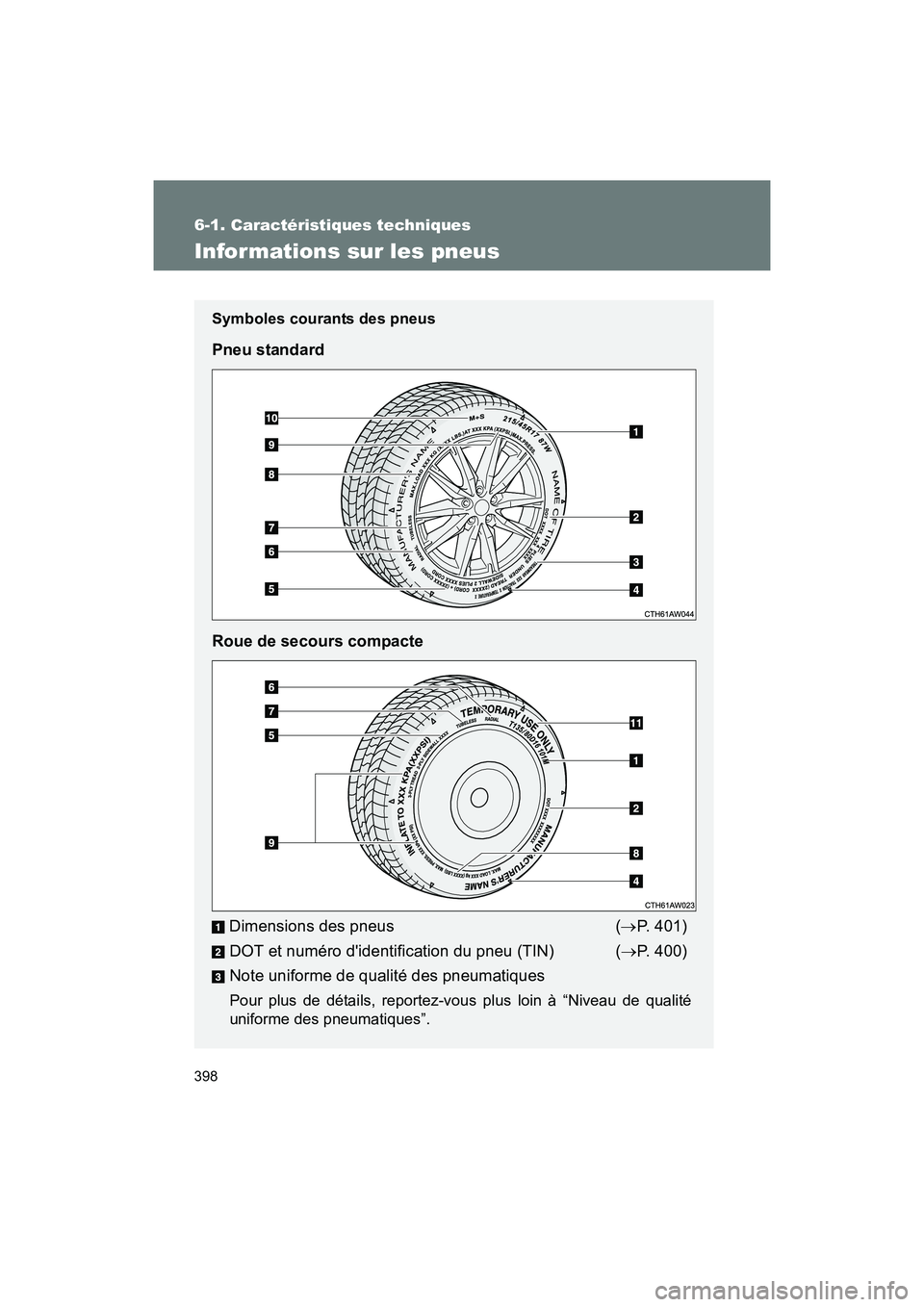

Informations sur les pneus
Symboles courants des pneus
Pneu standard
Roue de secours compacteDimensions des pneus ( →P. 401)
DOT et numéro d'identification du pneu (TIN) ( →P. 400)
Note uniforme de qualité des pneumatiques
Pour plus de détails, reportez-vous plus loin à “Niveau de qualité
uniforme des pneumatiques”.
