5718-2. Operazioni da eseguire in caso di emergenza
8
Se si verifica un problema
UK_AURIS_Touring_Sports_EL (OM12L17L)

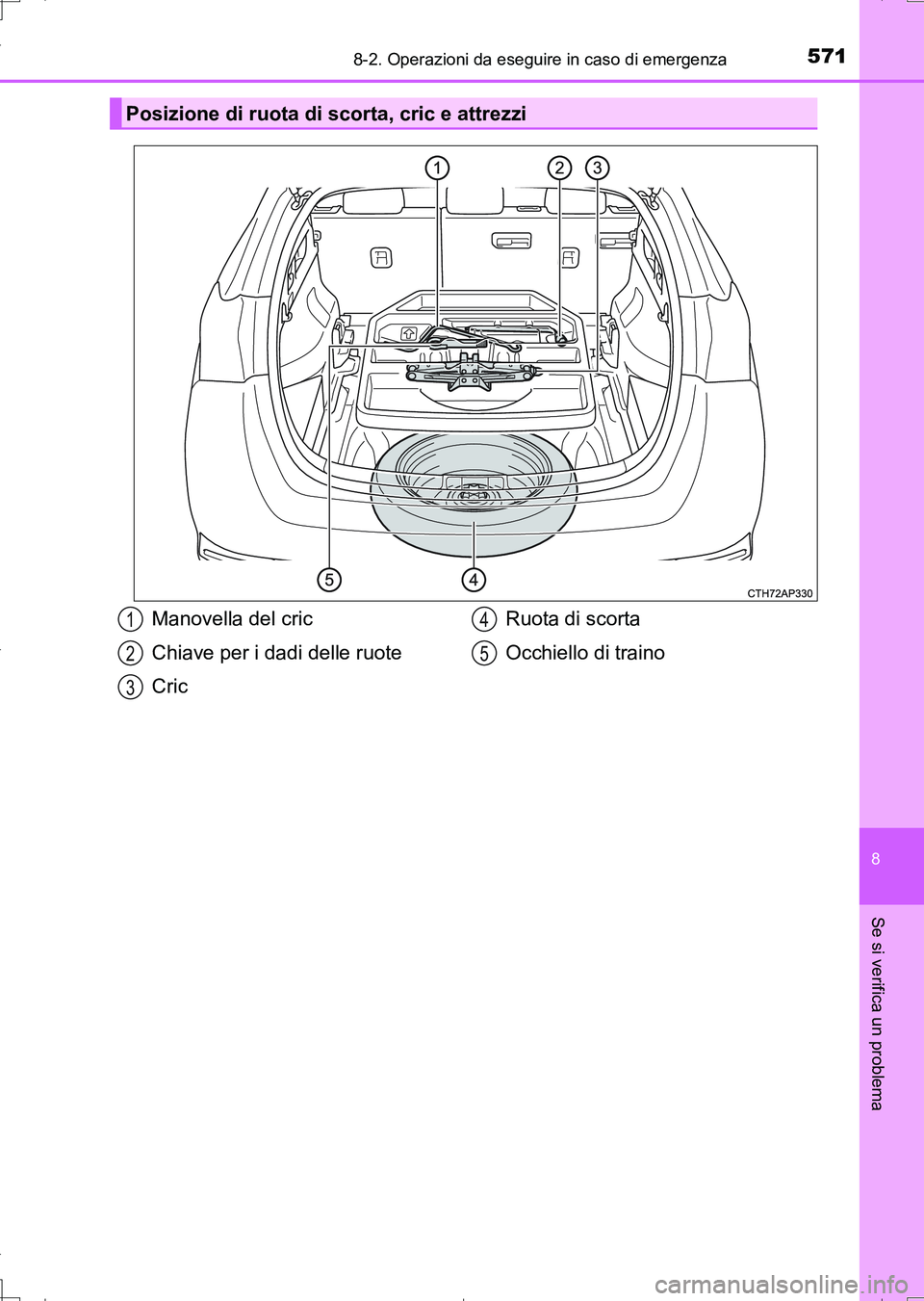

Posizione di ruota di scorta, cric e attrezzi
Manovella del cric
Chiave per i dadi delle ruote
CricRuota di scorta
Occhiello di traino1
2
3
4
5
AURIS Touring Sports_OM_Italian_OM12L17L.book 571 ページ 2016年6月28日 火曜日 午後8時32分
Page 572 of 676

5728-2. Operazioni da eseguire in caso di emergenza
UK_AURIS_Touring_Sports_EL (OM12L17L)

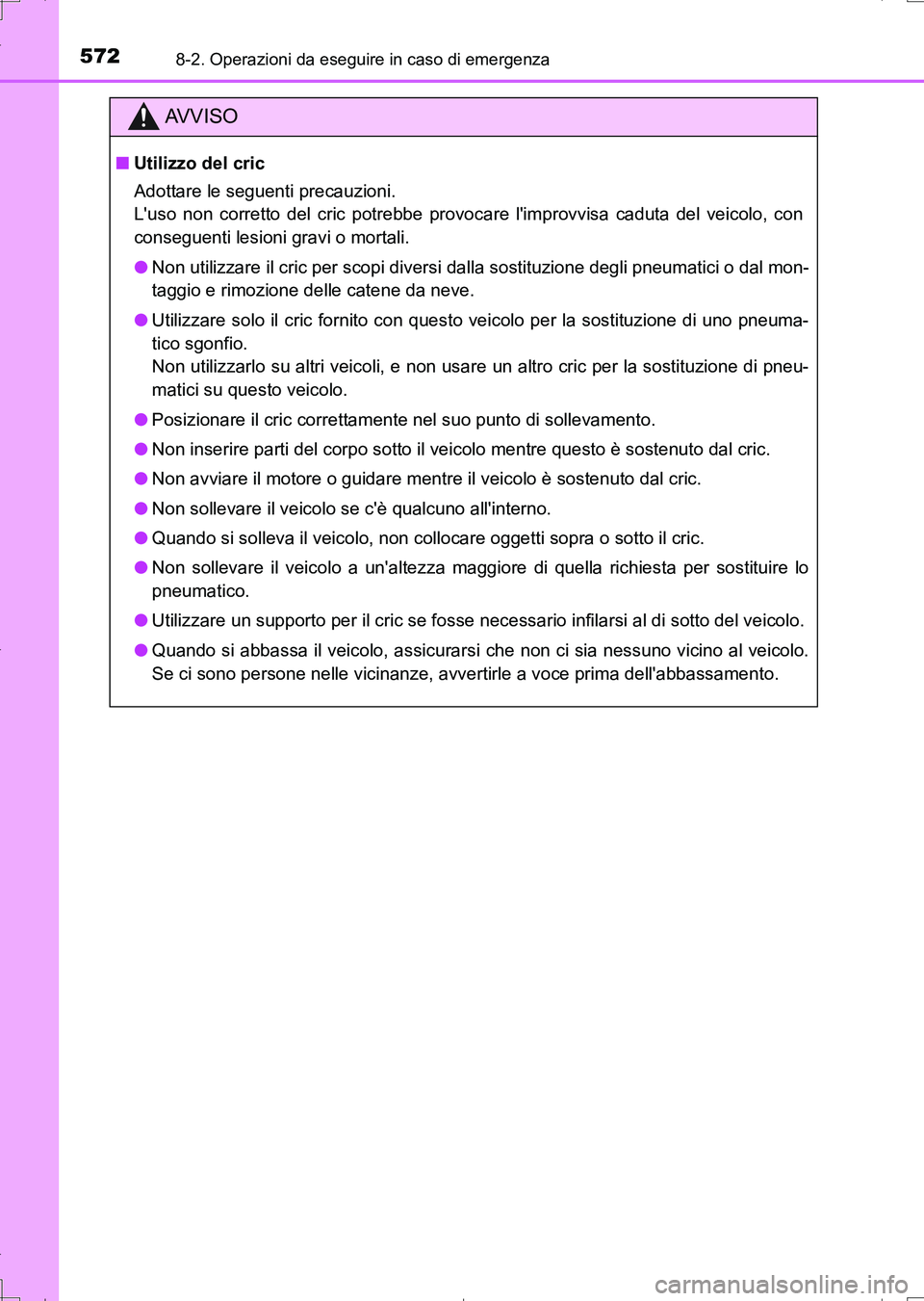

AV V I S O
■Utilizzo del cric
Adottare le seguenti precauzioni.
L'uso non corretto del cric potrebbe provocare l'improvvisa caduta del veicolo, con
conseguenti lesioni gravi o mortali.
●Non utilizzare il cric per scopi diversi dalla sostituzione degli pneumatici o dal mon-
taggio e rimozione delle catene da neve.
●Utilizzare solo il cric fornito con questo veicolo per la sostituzione di uno pneuma-
tico sgonfio.
Non utilizzarlo su altri veicoli, e non usare un altro cric per la sostituzione di pneu-
matici su questo veicolo.
●Posizionare il cric correttamente nel suo punto di sollevamento.
●Non inserire parti del corpo sotto il veicolo mentre questo è sostenuto dal cric.
●Non avviare il motore o guidare mentre il veicolo è sostenuto dal cric.
●Non sollevare il veicolo se c'è qualcuno all'interno.
●Quando si solleva il veicolo, non collocare oggetti sopra o sotto il cric.
●Non sollevare il veicolo a un'altezza maggiore di quella richiesta per sostituire lo
pneumatico.
●Utilizzare un supporto per il cric se fosse necessario infilarsi al di sotto del veicolo.
●Quando si abbassa il veicolo, assicurarsi che non ci sia nessuno vicino al veicolo.
Se ci sono persone nelle vicinanze, avvertirle a voce prima dell'abbassamento.
AURIS Touring Sports_OM_Italian_OM12L17L.book 572 ページ 2016年6月28日 火曜日 午後8時32分
Page 573 of 676

5738-2. Operazioni da eseguire in caso di emergenza
8
Se si verifica un problema
UK_AURIS_Touring_Sports_EL (OM12L17L)

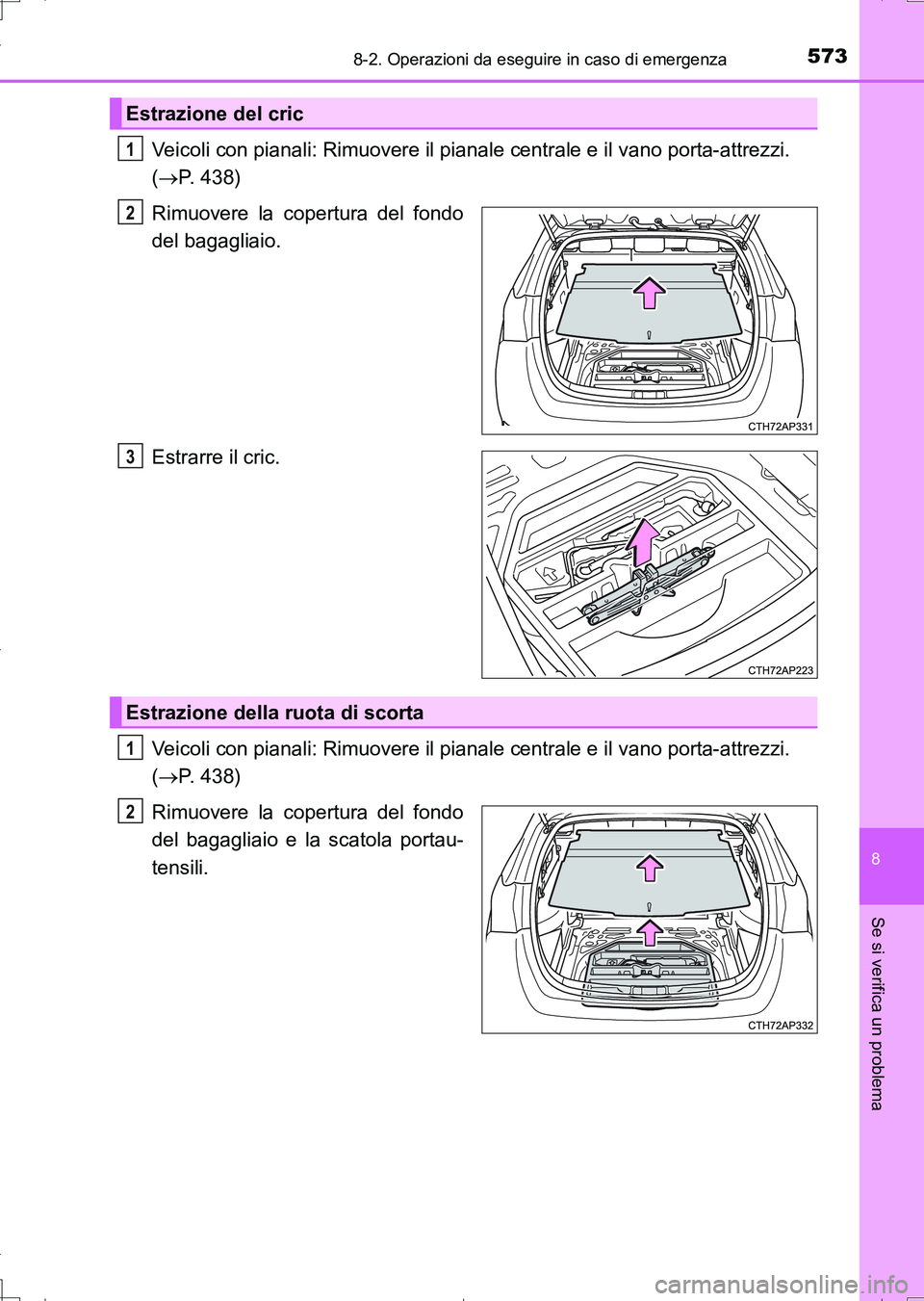

Veicoli con pianali: Rimuovere il pianale centrale e il vano porta-attrezzi.
(P. 438)
Rimuovere la copertura del fondo
del bagagliaio.
Estrarre il cric.
Veicoli con pianali: Rimuovere il pianale centrale e il vano porta-attrezzi.
(P. 438)
Rimuovere la copertura del fondo
del bagagliaio e la scatola portau-
tensili.
Estrazione del cric
1
2
3
Estrazione della ruota di scorta
1
2
AURIS Touring Sports_OM_Italian_OM12L17L.book 573 ページ 2016年6月28日 火曜日 午後8時32分
Page 574 of 676

5748-2. Operazioni da eseguire in caso di emergenza
UK_AURIS_Touring_Sports_EL (OM12L17L)

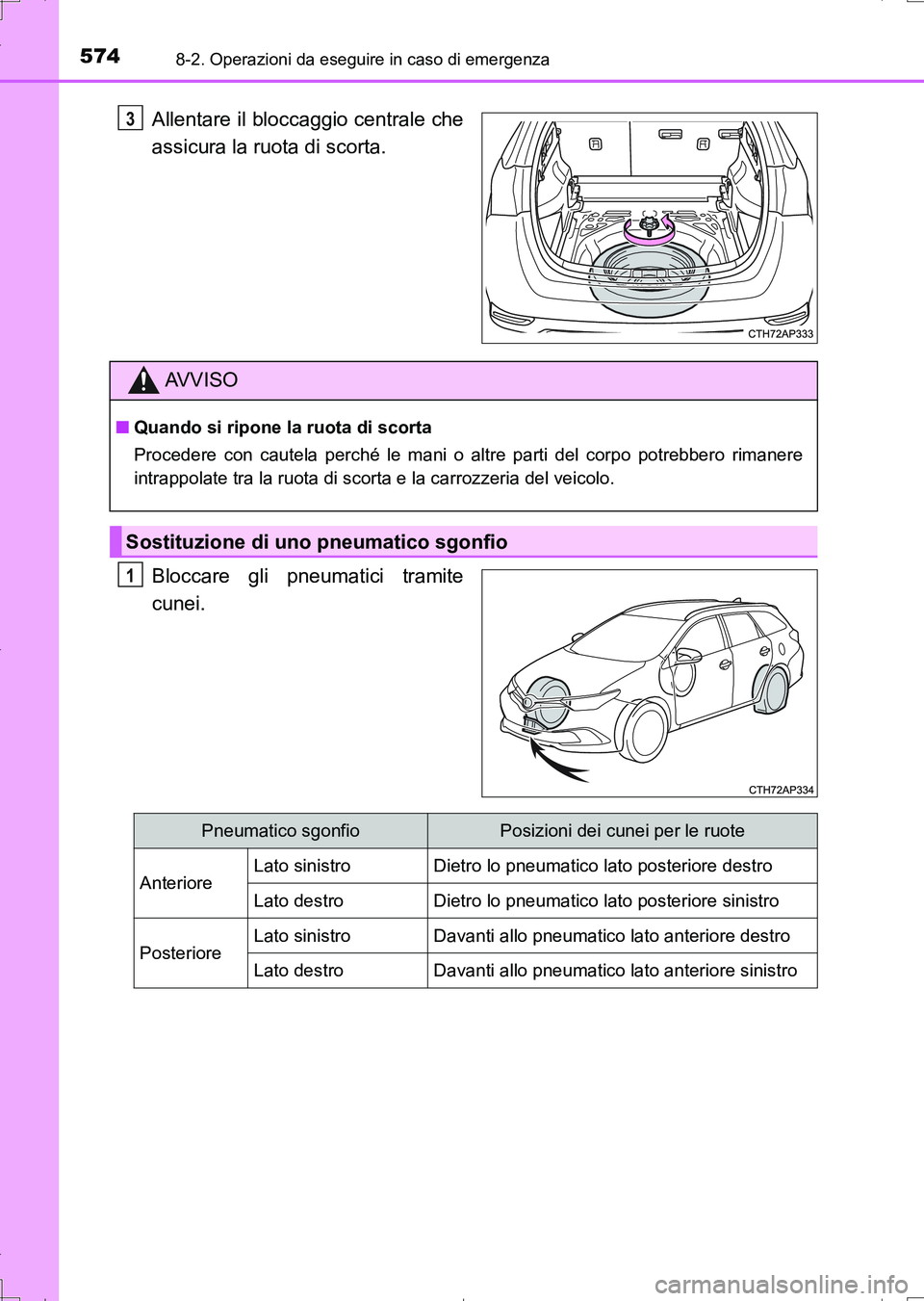

Allentare il bloccaggio centrale che
assicura la ruota di scorta.
Bloccare gli pneumatici tramite
cunei.3
AV V I S O
■Quando si ripone la ruota di scorta
Procedere con cautela perché le mani o altre parti del corpo potrebbero rimanere
intrappolate tra la ruota di scorta e la carrozzeria del veicolo.
Sostituzione di uno pneumatico sgonfio
1
Pneumatico sgonfioPosizioni dei cunei per le ruote
AnterioreLato sinistroDietro lo pneumatico lato posteriore destro
Lato destroDietro lo pneumatico lato posteriore sinistro
PosterioreLato sinistroDavanti allo pneumatico lato anteriore destro
Lato destroDavanti allo pneumatico lato anteriore sinistro
AURIS Touring Sports_OM_Italian_OM12L17L.book 574 ページ 2016年6月28日 火曜日 午後8時32分
Page 575 of 676

5758-2. Operazioni da eseguire in caso di emergenza
8
Se si verifica un problema
UK_AURIS_Touring_Sports_EL (OM12L17L)

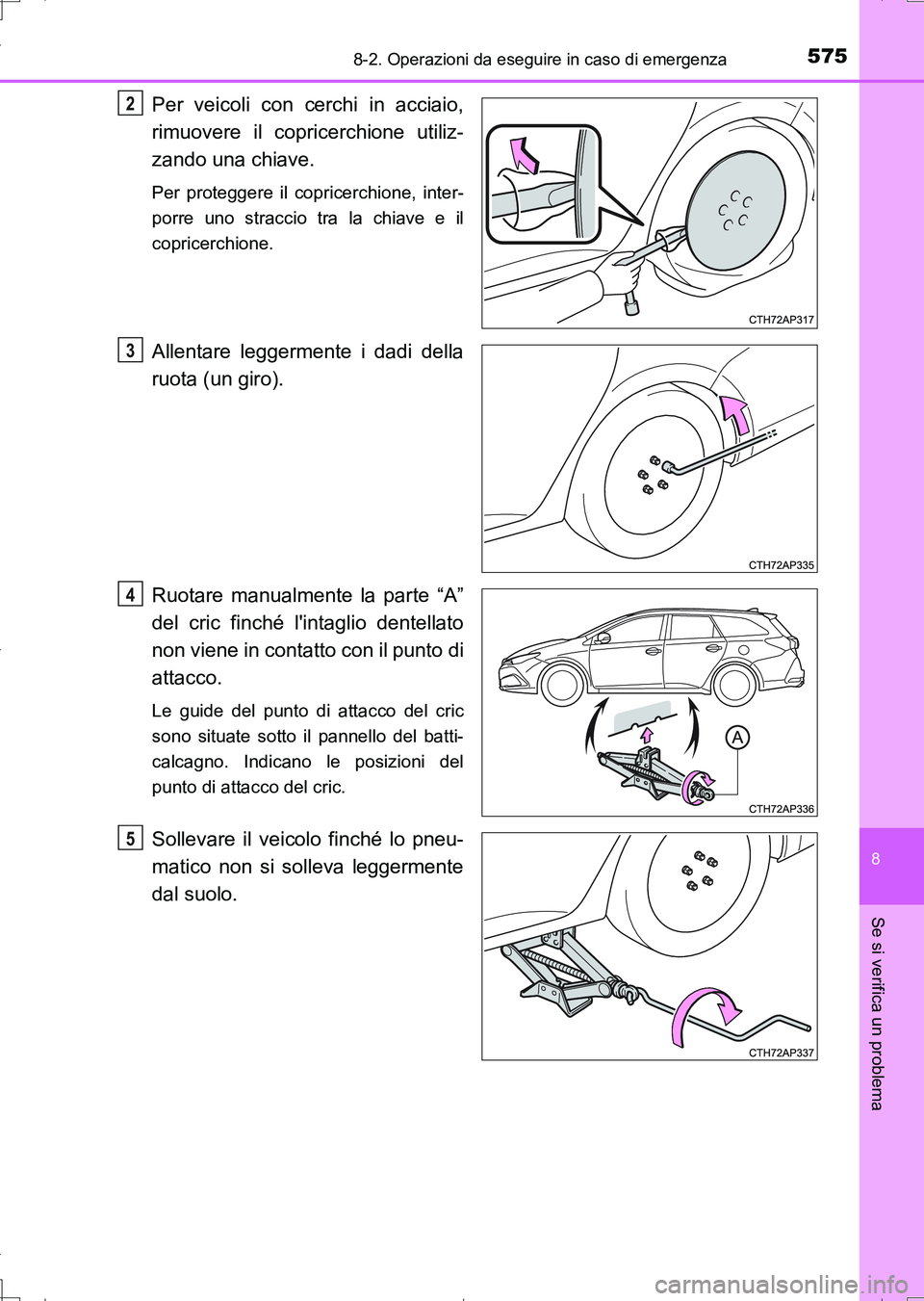

Per veicoli con cerchi in acciaio,
rimuovere il copricerchione utiliz-
zando una chiave.
Per proteggere il copricerchione, inter-
porre uno straccio tra la chiave e il
copricerchione.
Allentare leggermente i dadi della
ruota (un giro).
Ruotare manualmente la parte “A”
del cric finché l'intaglio dentellato
non viene in contatto con il punto di
attacco.
Le guide del punto di attacco del cric
sono situate sotto il pannello del batti-
calcagno. Indicano le posizioni del
punto di attacco del cric.
Sollevare il veicolo finché lo pneu-
matico non si solleva leggermente
dal suolo.
2
3
4
5
AURIS Touring Sports_OM_Italian_OM12L17L.book 575 ページ 2016年6月28日 火曜日 午後8時32分
Page 576 of 676

5768-2. Operazioni da eseguire in caso di emergenza
UK_AURIS_Touring_Sports_EL (OM12L17L)

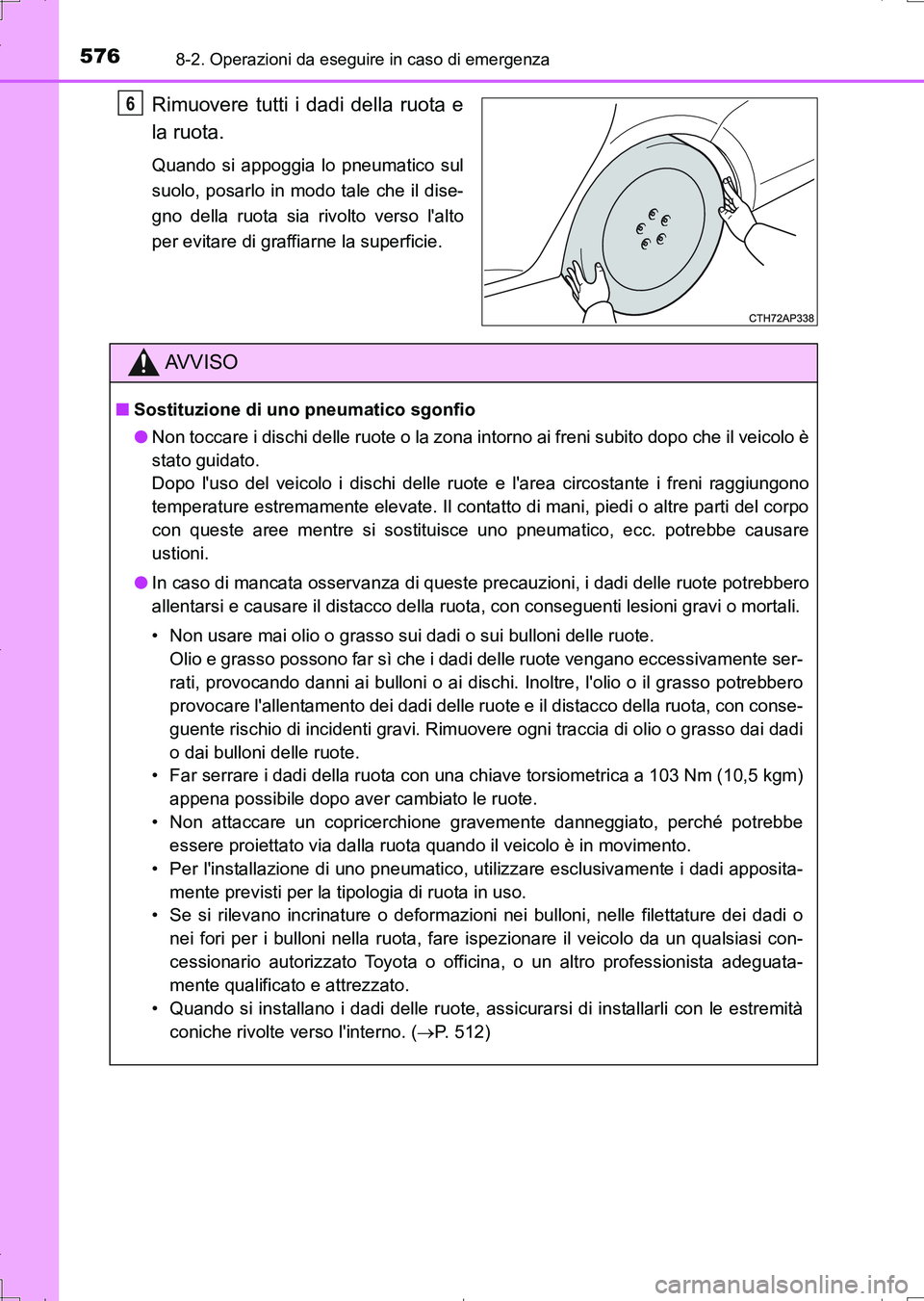

Rimuovere tutti i dadi della ruota e
la ruota.
Quando si appoggia lo pneumatico sul
suolo, posarlo in modo tale che il dise-
gno della ruota sia rivolto verso l'alto
per evitare di graffiarne la superficie.
6
AV V I S O
■Sostituzione di uno pneumatico sgonfio
●Non toccare i dischi delle ruote o la zona intorno ai freni subito dopo che il veicolo è
stato guidato.
Dopo l'uso del veicolo i dischi delle ruote e l'area circostante i freni raggiungono
temperature estremamente elevate. Il contatto di mani, piedi o altre parti del corpo
con queste aree mentre si sostituisce uno pneumatico, ecc. potrebbe causare
ustioni.
●In caso di mancata osservanza di queste precauzioni, i dadi delle ruote potrebbero
allentarsi e causare il distacco della ruota, con conseguenti lesioni gravi o mortali.
• Non usare mai olio o grasso sui dadi o sui bulloni delle ruote.
Olio e grasso possono far sì che i dadi delle ruote vengano eccessivamente ser-
rati, provocando danni ai bulloni o ai dischi. Inoltre, l'olio o il grasso potrebbero
provocare l'allentamento dei dadi delle ruote e il distacco della ruota, con conse-
guente rischio di incidenti gravi. Rimuovere ogni traccia di olio o grasso dai dadi
o dai bulloni delle ruote.
• Far serrare i dadi della ruota con una chiave torsiometrica a 103 Nm (10,5 kgm)
appena possibile dopo aver cambiato le ruote.
• Non attaccare un copricerchione gravemente danneggiato, perché potrebbe
essere proiettato via dalla ruota quando il veicolo è in movimento.
• Per l'installazione di uno pneumatico, utilizzare esclusivamente i dadi apposita-
mente previsti per la tipologia di ruota in uso.
• Se si rilevano incrinature o deformazioni nei bulloni, nelle filettature dei dadi o
nei fori per i bulloni nella ruota, fare ispezionare il veicolo da un qualsiasi con-
cessionario autorizzato Toyota o officina, o un altro professionista adeguata-
mente qualificato e attrezzato.
• Quando si installano i dadi delle ruote, assicurarsi di installarli con le estremità
coniche rivolte verso l'interno. (P. 512)
AURIS Touring Sports_OM_Italian_OM12L17L.book 576 ページ 2016年6月28日 火曜日 午後8時32分
Page 577 of 676

5778-2. Operazioni da eseguire in caso di emergenza
8
Se si verifica un problema
UK_AURIS_Touring_Sports_EL (OM12L17L)

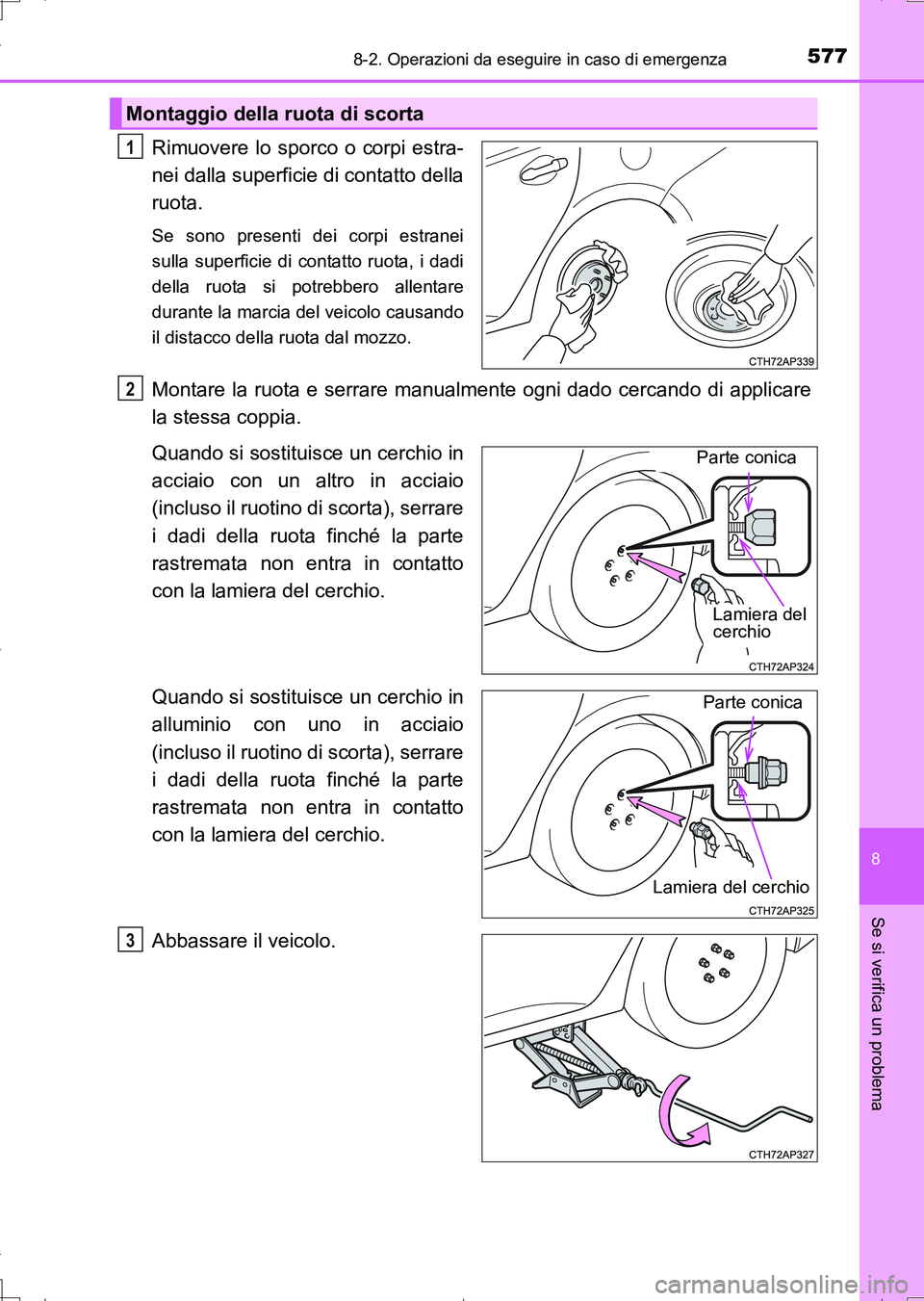

Rimuovere lo sporco o corpi estra-
nei dalla superficie di contatto della
ruota.
Se sono presenti dei corpi estranei
sulla superficie di contatto ruota, i dadi
della ruota si potrebbero allentare
durante la marcia del veicolo causando
il distacco della ruota dal mozzo.
Montare la ruota e serrare manualmente ogni dado cercando di applicare
la stessa coppia.
Quando si sostituisce un cerchio in
acciaio con un altro in acciaio
(incluso il ruotino di scorta), serrare
i dadi della ruota finché la parte
rastremata non entra in contatto
con la lamiera del cerchio.
Quando si sostituisce un cerchio in
alluminio con uno in acciaio
(incluso il ruotino di scorta), serrare
i dadi della ruota finché la parte
rastremata non entra in contatto
con la lamiera del cerchio.
Abbassare il veicolo.
Montaggio della ruota di scorta
1
2
Parte conica
Lamiera del
cerchio
Parte conica
Lamiera del cerchio
3
AURIS Touring Sports_OM_Italian_OM12L17L.book 577 ページ 2016年6月28日 火曜日 午後8時32分
Page 578 of 676

5788-2. Operazioni da eseguire in caso di emergenza
UK_AURIS_Touring_Sports_EL (OM12L17L)

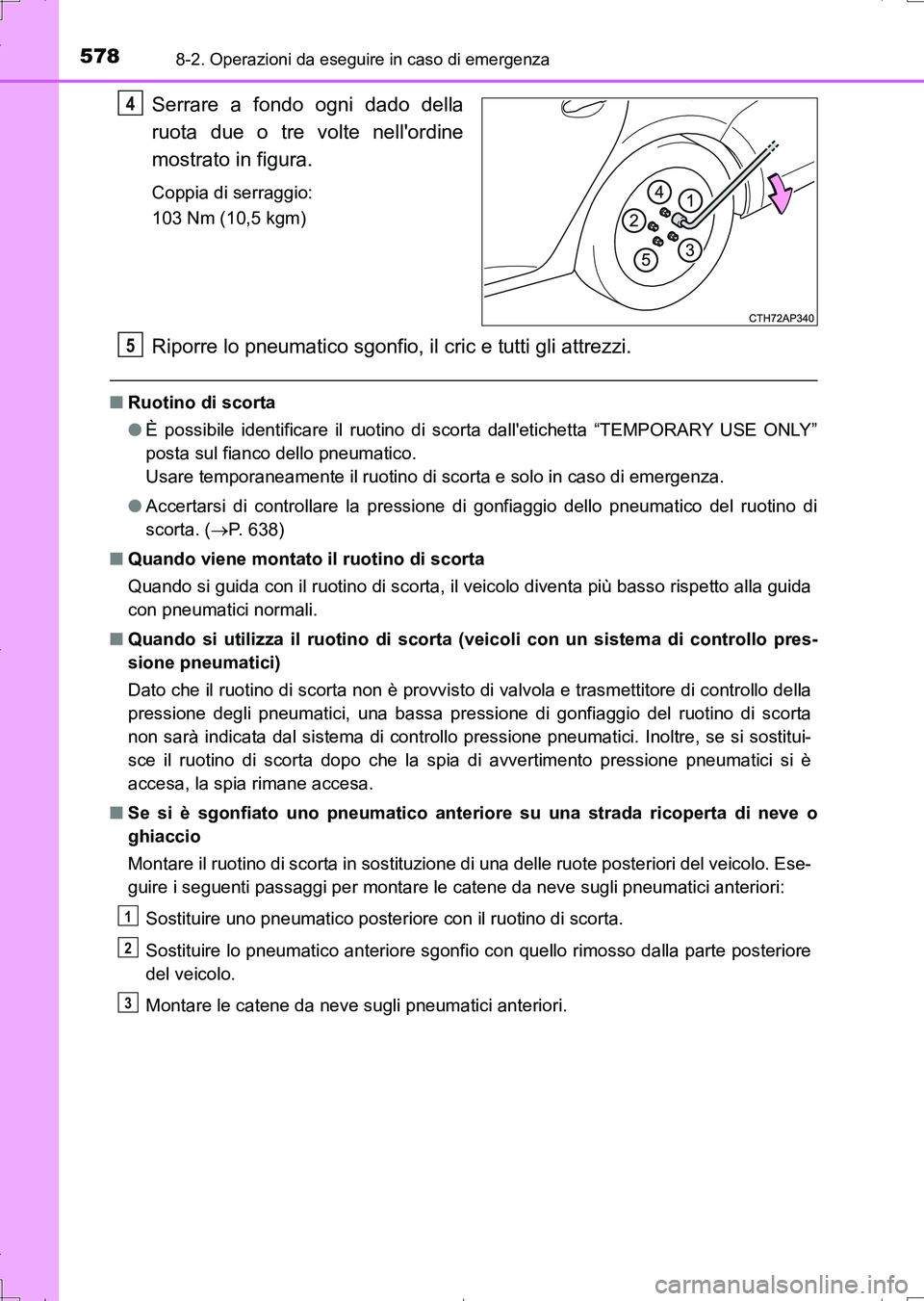

Serrare a fondo ogni dado della
ruota due o tre volte nell'ordine
mostrato in figura.
Coppia di serraggio:
103 Nm (10,5 kgm)
Riporre lo pneumatico sgonfio, il cric e tutti gli attrezzi.
■Ruotino di scorta
●È possibile identificare il ruotino di scorta dall'etichetta “TEMPORARY USE ONLY”
posta sul fianco dello pneumatico.
Usare temporaneamente il ruotino di scorta e solo in caso di emergenza.
●Accertarsi di controllare la pressione di gonfiaggio dello pneumatico del ruotino di
scorta. (P. 638)
■Quando viene montato il ruotino di scorta
Quando si guida con il ruotino di scorta, il veicolo diventa più basso rispetto alla guida
con pneumatici normali.
■Quando si utilizza il ruotino di scorta (veicoli con un sistema di controllo pres-
sione pneumatici)
Dato che il ruotino di scorta non è provvisto di valvola e trasmettitore di controllo della
pressione degli pneumatici, una bassa pressione di gonfiaggio del ruotino di scorta
non sarà indicata dal sistema di controllo pressione pneumatici. Inoltre, se si sostitui-
sce il ruotino di scorta dopo che la spia di avvertimento pressione pneumatici si è
accesa, la spia rimane accesa.
■Se si è sgonfiato uno pneumatico anteriore su una strada ricoperta di neve o
ghiaccio
Montare il ruotino di scorta in sostituzione di una delle ruote posteriori del veicolo. Ese-
guire i seguenti passaggi per montare le catene da neve sugli pneumatici anteriori:
Sostituire uno pneumatico posteriore con il ruotino di scorta.
Sostituire lo pneumatico anteriore sgonfio con quello rimosso dalla parte posteriore
del veicolo.
Montare le catene da neve sugli pneumatici anteriori.
4
5
1
2
3
AURIS Touring Sports_OM_Italian_OM12L17L.book 578 ページ 2016年6月28日 火曜日 午後8時32分
Page 579 of 676

5798-2. Operazioni da eseguire in caso di emergenza
8
Se si verifica un problema

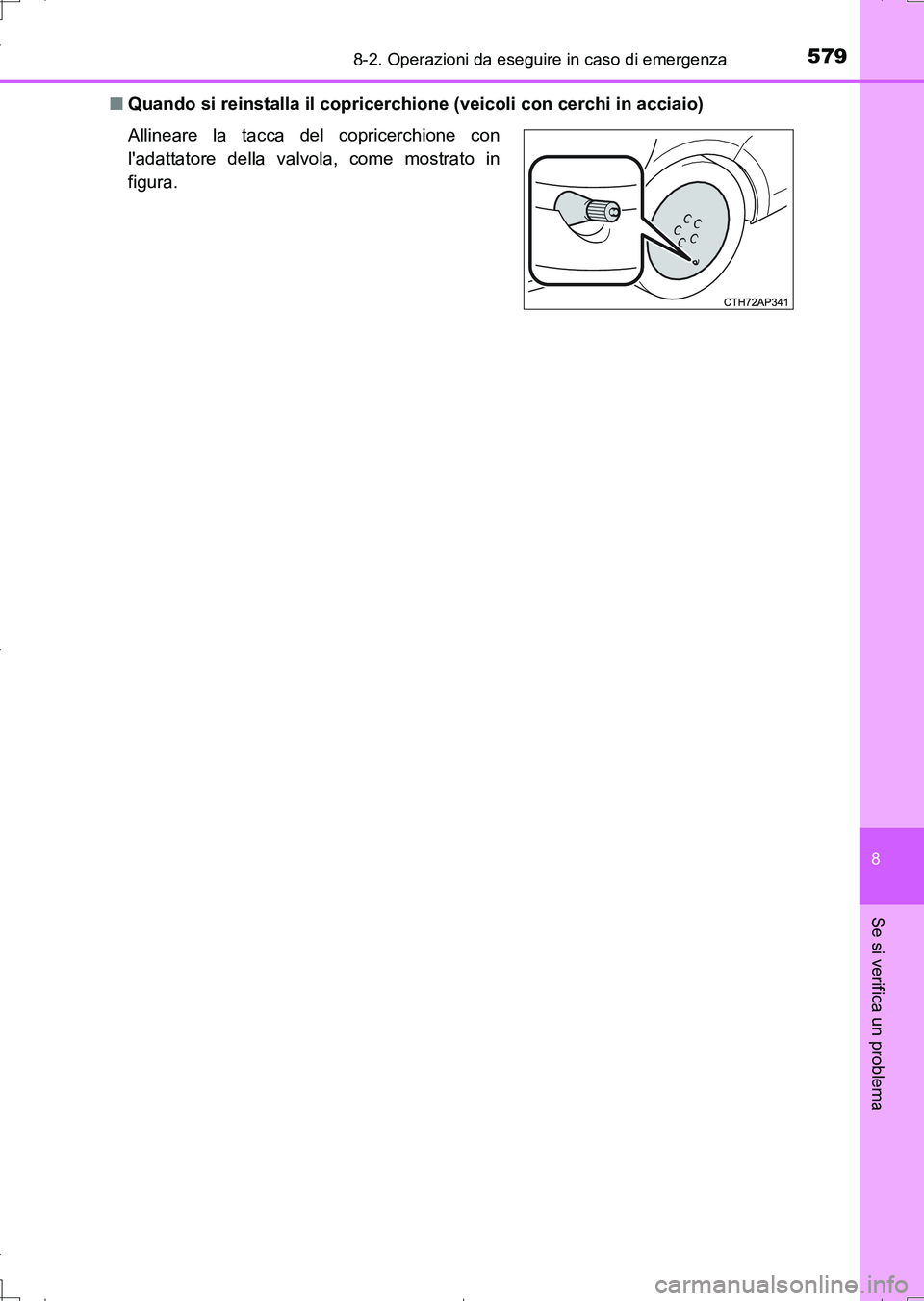

UK_AURIS_Touring_Sports_EL (OM12L17L)■Quando si reinstalla il copricerchione (veicoli con cerchi in acciaio)
Allineare la tacca del copricerchione con
l'adattatore della valvola, come mostrato in
figura.
AURIS Touring Sports_OM_Italian_OM12L17L.book 579 ページ 2016年6月28日 火曜日 午後8時32分
Page 580 of 676

5808-2. Operazioni da eseguire in caso di emergenza

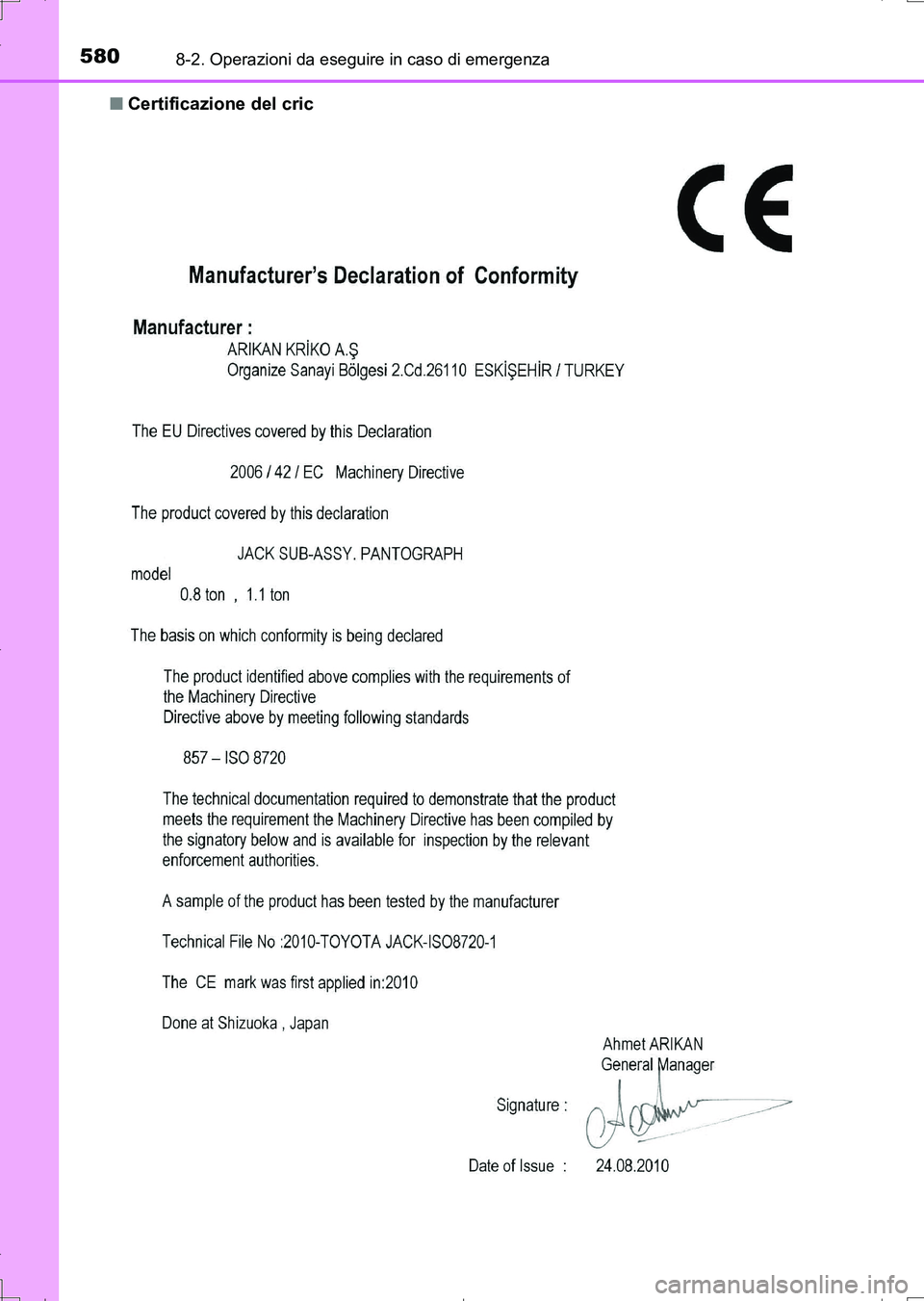

UK_AURIS_Touring_Sports_EL (OM12L17L)■Certificazione del cric
