TOYOTA AYGO 2013 Manuale de Empleo (in Spanish)

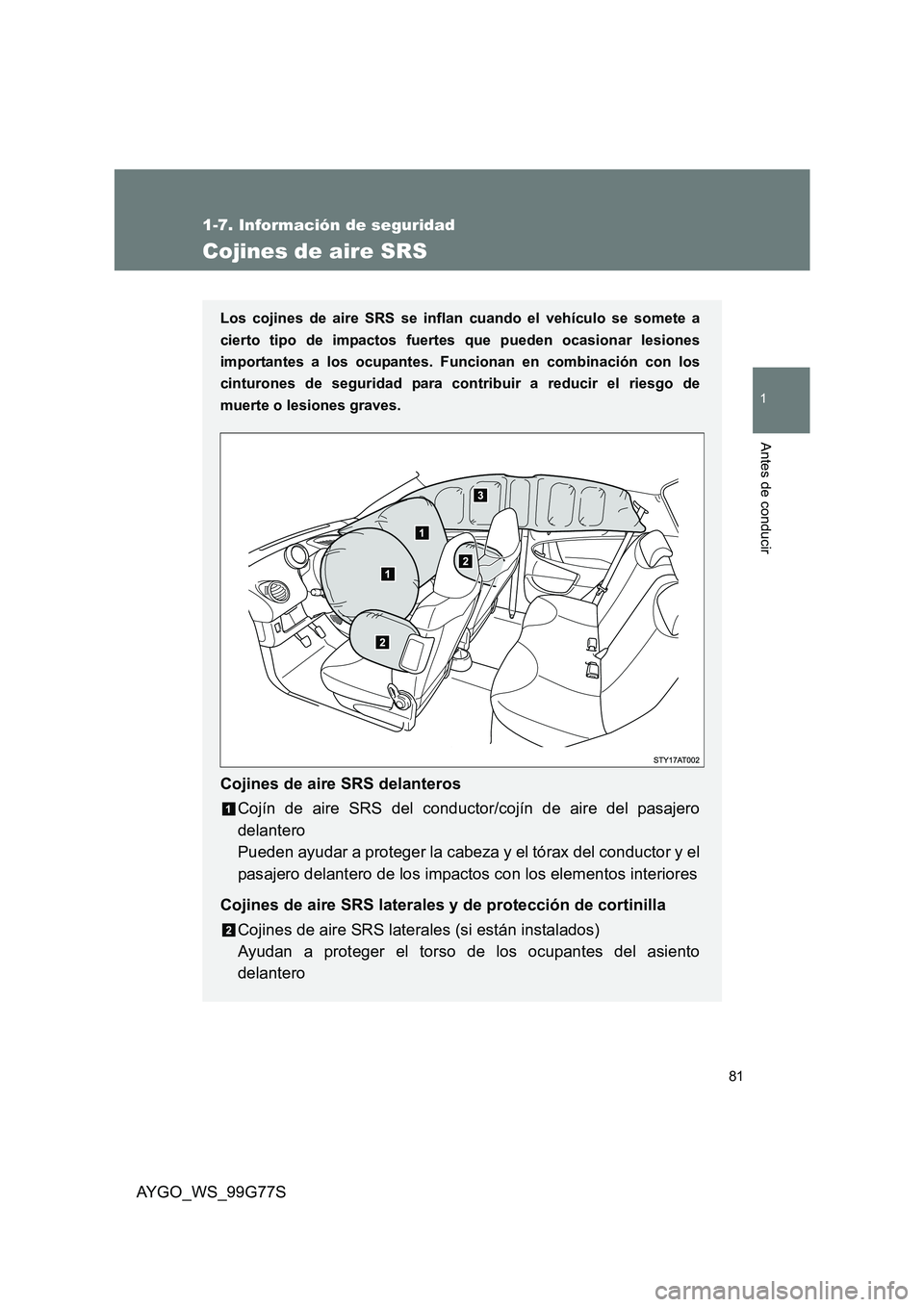

81
1
1-7. Información de seguridad
Antes de conducir
AYGO_WS_99G77S
Cojines de aire SRS
Los cojines de aire SRS se inflan cuando el vehículo se somete a
cierto tipo de impactos fuert es que pueden ocasionar lesiones
importantes a los ocupantes. Funcionan en combinación con los
cinturones de seguridad para contribuir a reducir el riesgo de
muerte o lesiones graves.
Cojines de aire SRS delanteros
Cojín de aire SRS del conductor/cojín de aire del pasajero
delantero
Pueden ayudar a proteger la cabeza y el tórax del conductor y el
pasajero delantero de los impactos con los elementos interiores
Cojines de aire SRS laterales y de protección de cortinilla
Cojines de aire SRS laterales (si están instalados)
Ayudan a proteger el torso de los ocupantes del asiento
delantero

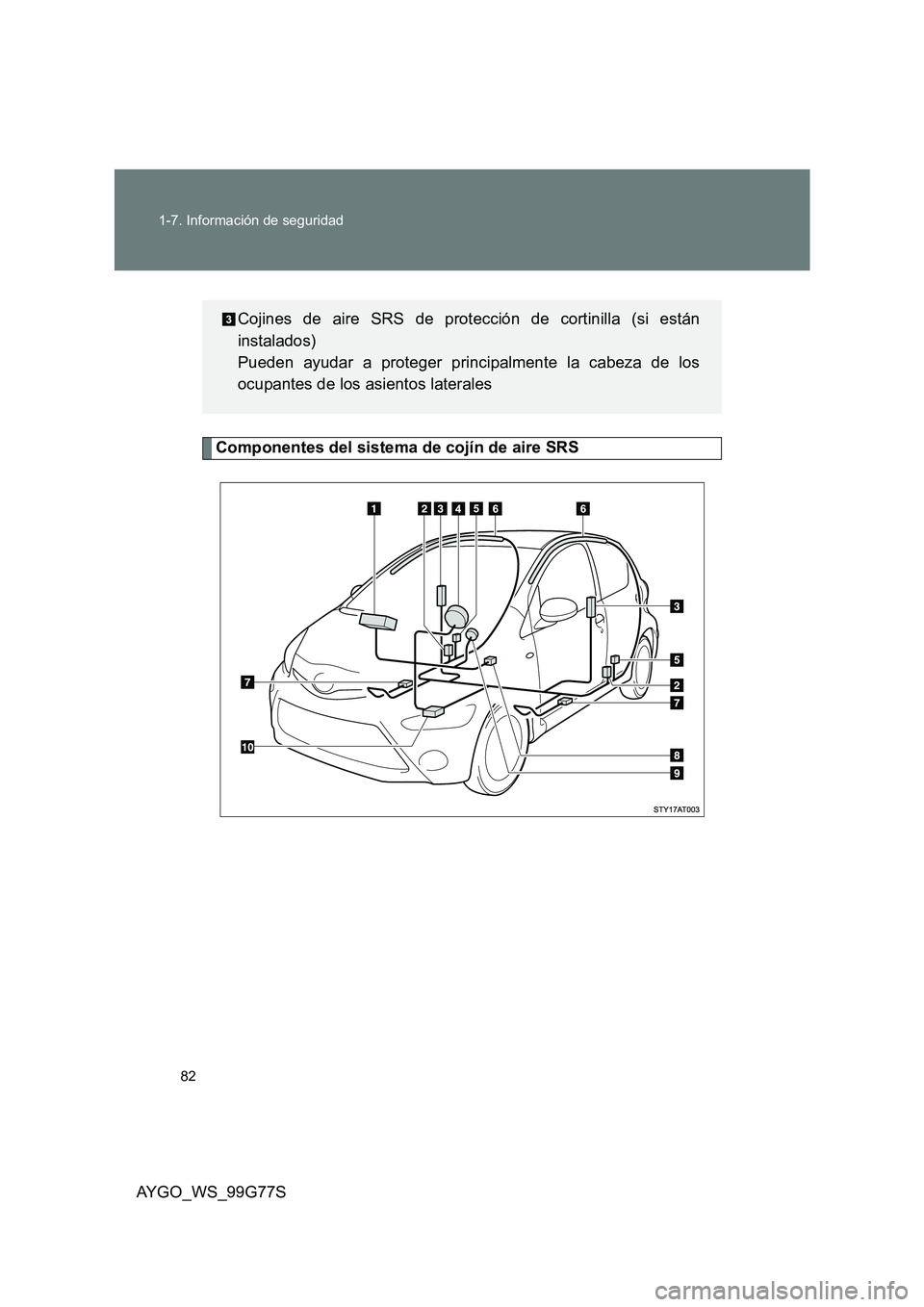

82
1-7. Información de seguridad
AYGO_WS_99G77S
Componentes del sistema de cojín de aire SRS
Cojines de aire SRS de protección de cortinilla (si están
instalados)
Pueden ayudar a proteger principalmente la cabeza de los
ocupantes de los asientos laterales

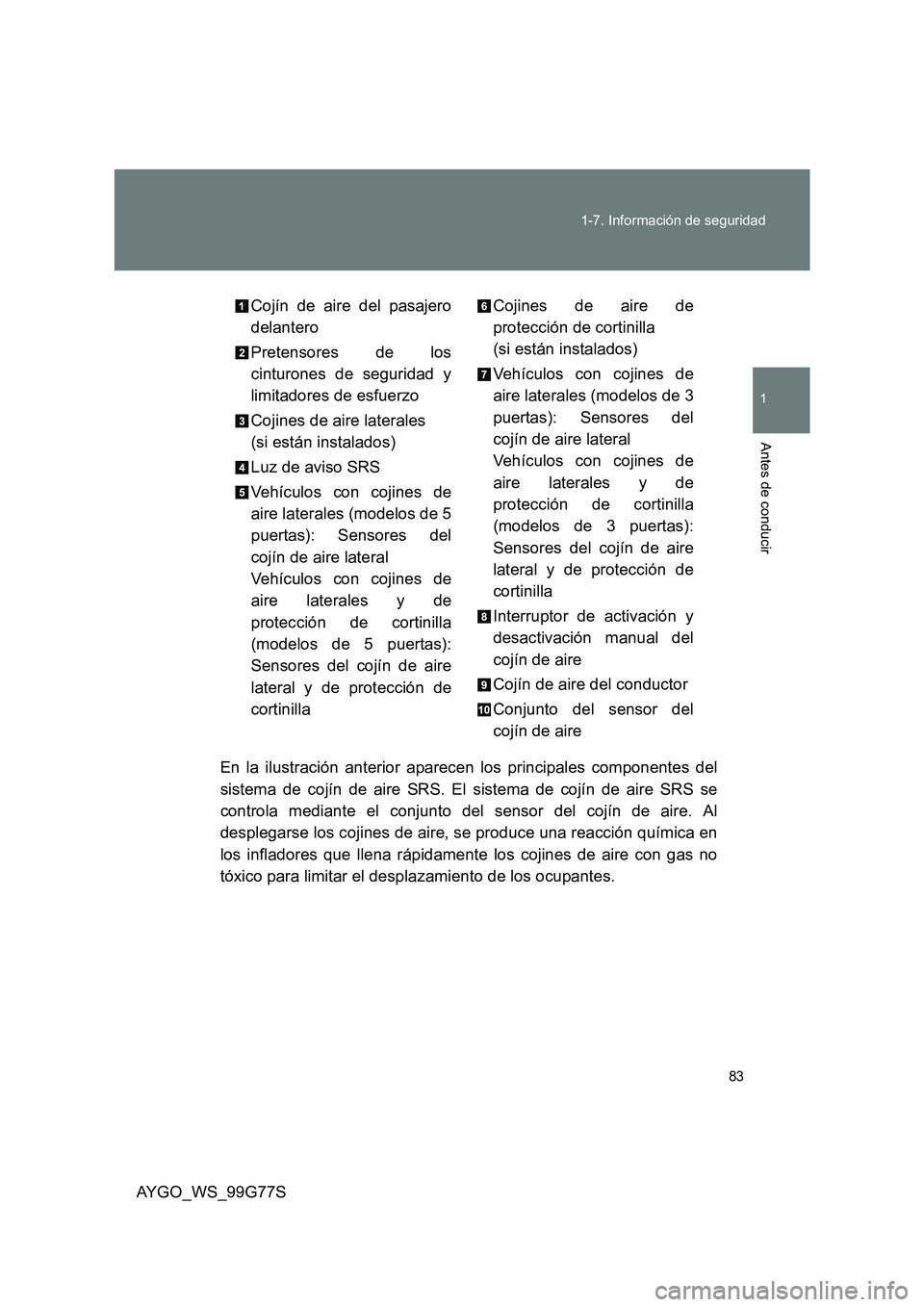

83
1-7. Información de seguridad
1
Antes de conducir
AYGO_WS_99G77S
En la ilustración anterior aparecen los principales componentes del
sistema de cojín de aire SRS. El sistema de cojín de aire SRS se
controla mediante el conjunto del sensor del cojín de aire. Al
desplegarse los cojines de aire, se produce una reacción química en
los infladores que llena rápidamente los cojines de aire con gas no
tóxico para limitar el desplazamiento de los ocupantes.
Cojín de aire del pasajero
delantero
Pretensores de los
cinturones de seguridad y
limitadores de esfuerzo
Cojines de aire laterales
(si están instalados)
Luz de aviso SRS
Vehículos con cojines de
aire laterales (modelos de 5
puertas): Sensores del
cojín de aire lateral
Vehículos con cojines de
aire laterales y de
protección de cortinilla
(modelos de 5 puertas):
Sensores del cojín de aire
lateral y de protección de
cortinilla
Cojines de aire de
protección de cortinilla
(si están instalados)
Vehículos con cojines de
aire laterales (modelos de 3
puertas): Sensores del
cojín de aire lateral
Vehículos con cojines de
aire laterales y de
protección de cortinilla
(modelos de 3 puertas):
Sensores del cojín de aire
lateral y de protección de
cortinilla
Interruptor de activación y
desactivación manual del
cojín de aire
Cojín de aire del conductor
Conjunto del sensor del
cojín de aire

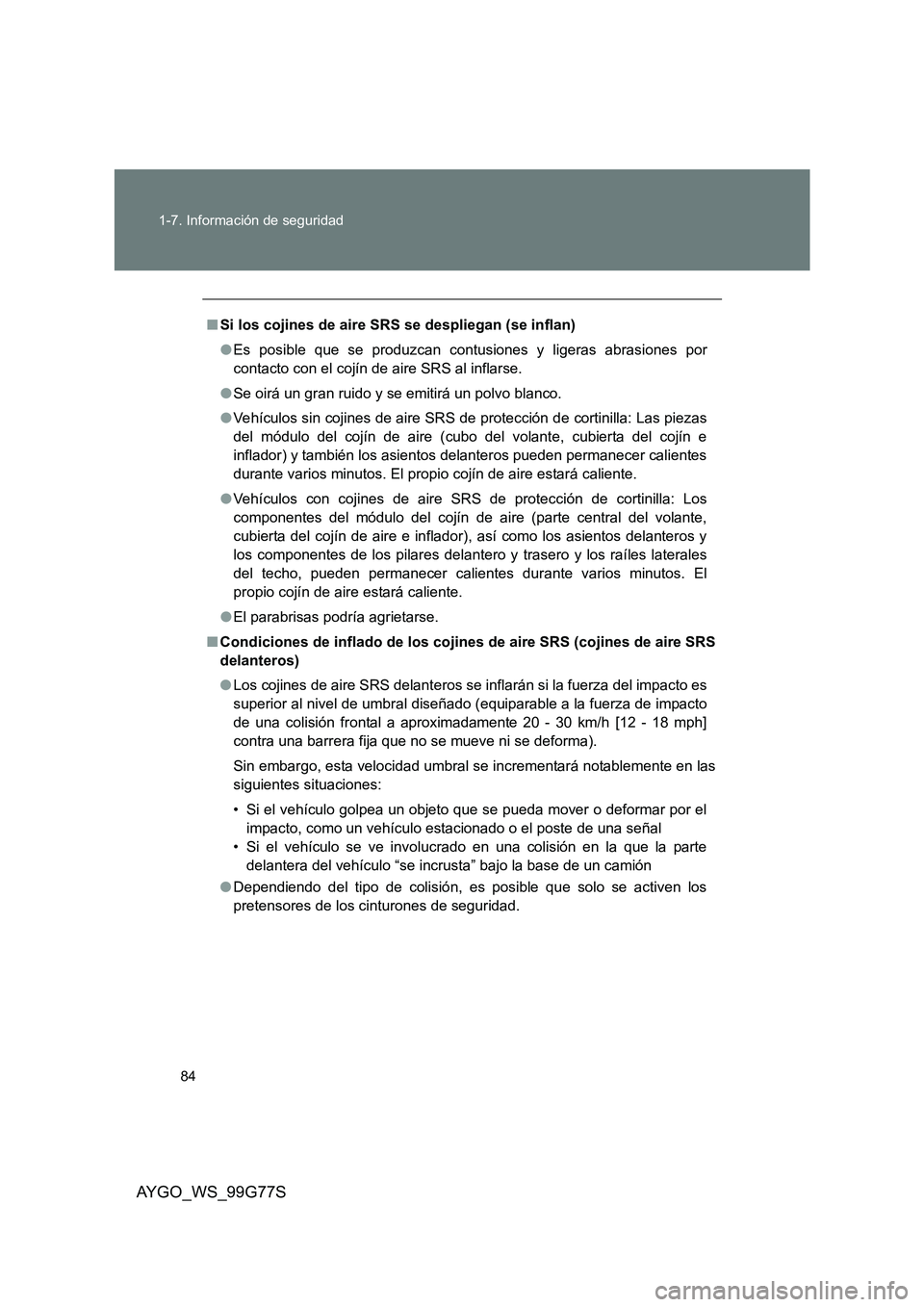

84
1-7. Información de seguridad
AYGO_WS_99G77S
■ Si los cojines de aire SRS se despliegan (se inflan)
● Es posible que se produzcan contusiones y ligeras abrasiones por
contacto con el cojín de aire SRS al inflarse.
● Se oirá un gran ruido y se emitirá un polvo blanco.
● Vehículos sin cojines de aire SRS de protección de cortinilla: Las piezas
del módulo del cojín de aire (cubo del volante, cubierta del cojín e
inflador) y también los asientos delanteros pueden permanecer calientes
durante varios minutos. El propio cojín de aire estará caliente.
● Vehículos con cojines de aire SRS de protección de cortinilla: Los
componentes del módulo del cojín de aire (parte central del volante,
cubierta del cojín de aire e inflador), así como los asientos delanteros y
los componentes de los pilares delantero y trasero y los raíles laterales
del techo, pueden permanecer calientes durante varios minutos. El
propio cojín de aire estará caliente.
● El parabrisas podría agrietarse.
■ Condiciones de inflado de los cojines de aire SRS (cojines de aire SRS
delanteros)
● Los cojines de aire SRS delanteros se inflarán si la fuerza del impacto es
superior al nivel de umbral diseñado (equiparable a la fuerza de impacto
de una colisión frontal a aproximadamente 20 - 30 km/h [12 - 18 mph]
contra una barrera fija que no se mueve ni se deforma).
Sin embargo, esta velocidad umbral se incrementará notablemente en las
siguientes situaciones:
• Si el vehículo golpea un objeto que se pueda mover o deformar por el
impacto, como un vehículo estacionado o el poste de una señal
• Si el vehículo se ve involucrado en una colisión en la que la parte
delantera del vehículo “se incrusta” bajo la base de un camión
● Dependiendo del tipo de colisión, es posible que solo se activen los
pretensores de los cinturones de seguridad.

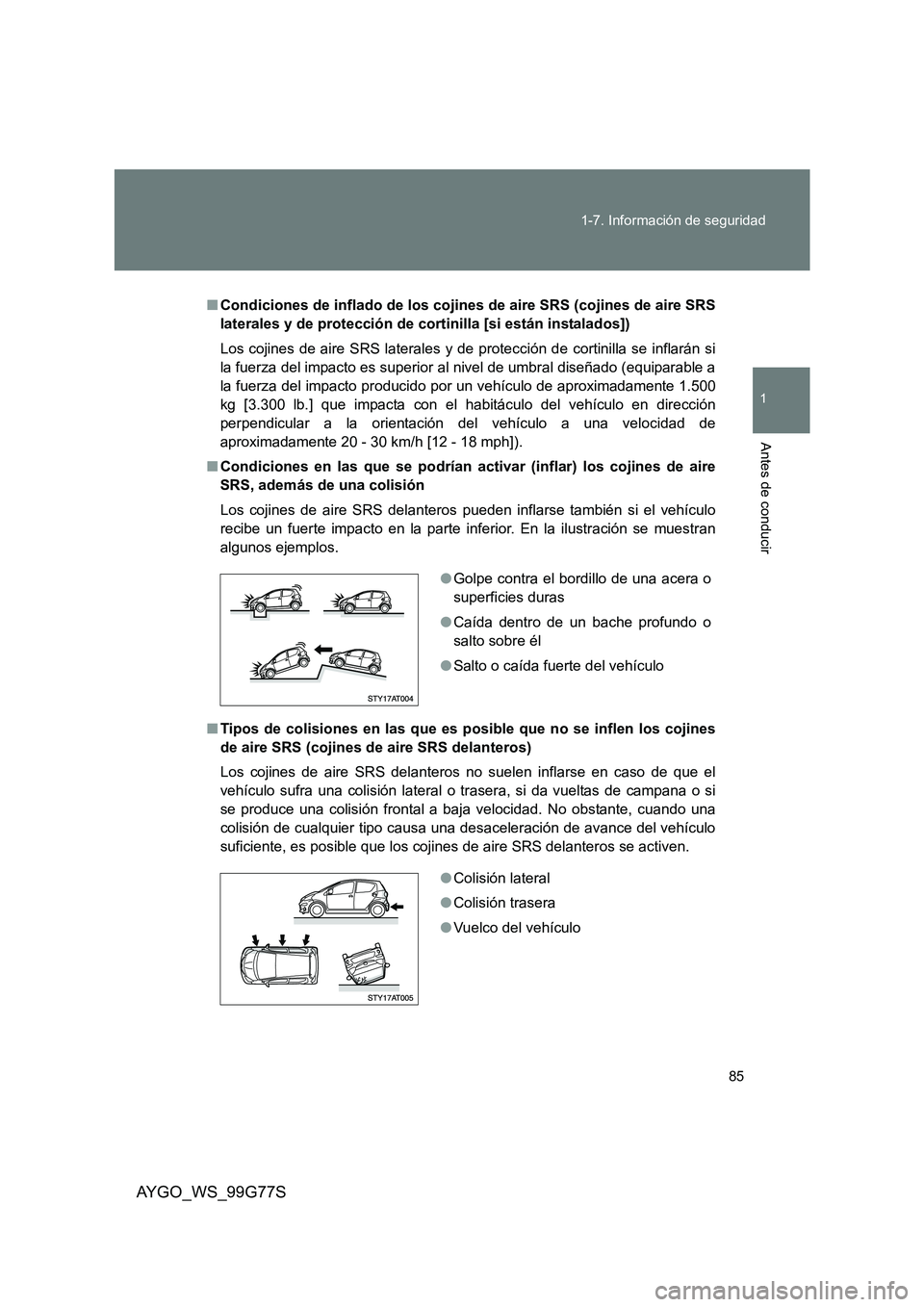

85
1-7. Información de seguridad
1
Antes de conducir
AYGO_WS_99G77S
■ Condiciones de inflado de los cojines de aire SRS (cojines de aire SRS
laterales y de protección de cortinilla [si están instalados])
Los cojines de aire SRS laterales y de protección de cortinilla se inflarán si
la fuerza del impacto es superior al nivel de umbral diseñado (equiparable a
la fuerza del impacto producido por un vehículo de aproximadamente 1.500
kg [3.300 lb.] que impacta con el habitáculo del vehículo en dirección
perpendicular a la orientación del vehículo a una velocidad de
aproximadamente 20 - 30 km/h [12 - 18 mph]).
■ Condiciones en las que se podrían activar (inflar) los cojines de aire
SRS, además de una colisión
Los cojines de aire SRS delanteros pueden inflarse también si el vehículo
recibe un fuerte impacto en la parte inferior. En la ilustración se muestran
algunos ejemplos.
■ Tipos de colisiones en las que es posible que no se inflen los cojines
de aire SRS (cojines de aire SRS delanteros)
Los cojines de aire SRS delanteros no suelen inflarse en caso de que el
vehículo sufra una colisión lateral o trasera, si da vueltas de campana o si
se produce una colisión frontal a baja velocidad. No obstante, cuando una
colisión de cualquier tipo causa una desaceleración de avance del vehículo
suficiente, es posible que los cojines de aire SRS delanteros se activen.
● Golpe contra el bordillo de una acera o
superficies duras
● Caída dentro de un bache profundo o
salto sobre él
● Salto o caída fuerte del vehículo
●Colisión lateral
● Colisión trasera
● Vuelco del vehículo

86
1-7. Información de seguridad
AYGO_WS_99G77S

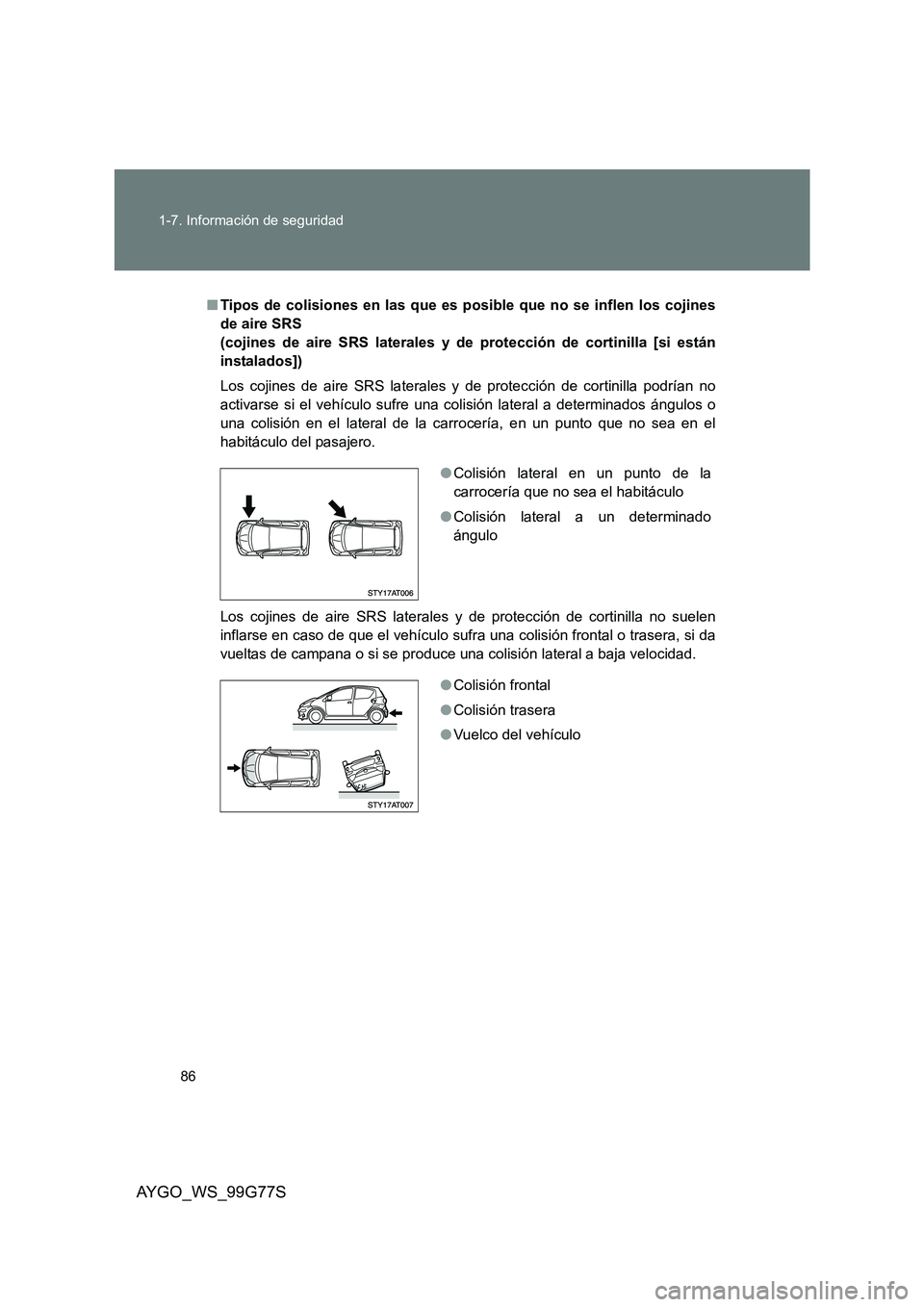

■ Tipos de colisiones en las que es posible que no se inflen los cojines
de aire SRS
(cojines de aire SRS laterales y de protección de cortinilla [si están
instalados])
Los cojines de aire SRS laterales y de protección de cortinilla podrían no
activarse si el vehículo sufre una colisión lateral a determinados ángulos o
una colisión en el lateral de la carrocería, en un punto que no sea en el
habitáculo del pasajero.
Los cojines de aire SRS laterales y de protección de cortinilla no suelen
inflarse en caso de que el vehículo sufra una colisión frontal o trasera, si da
vueltas de campana o si se produce una colisión lateral a baja velocidad.
● Colisión lateral en un punto de la
carrocería que no sea el habitáculo
● Colisión lateral a un determinado
ángulo
● Colisión frontal
● Colisión trasera
● Vuelco del vehículo

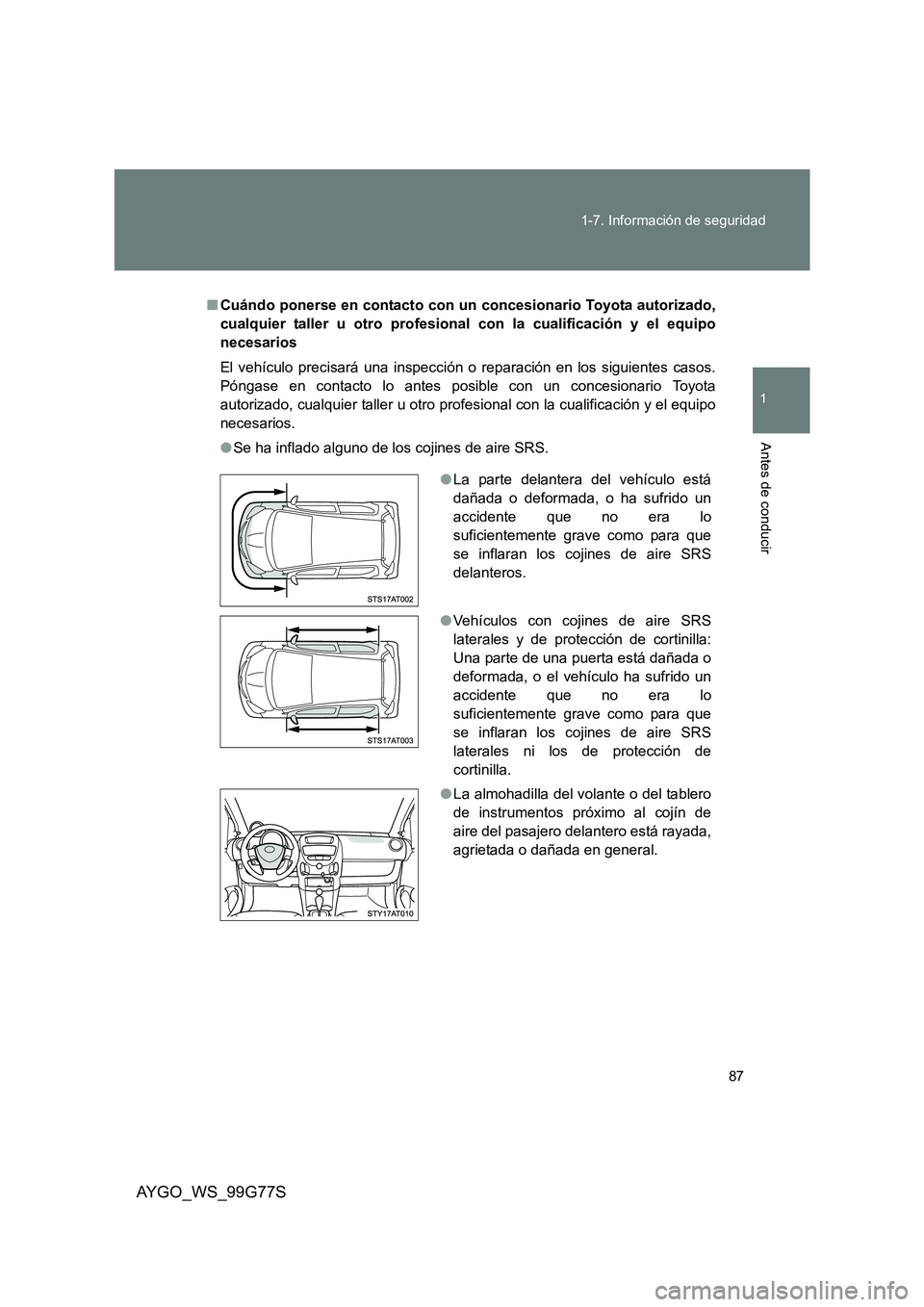

87
1-7. Información de seguridad
1
Antes de conducir
AYGO_WS_99G77S
■ Cuándo ponerse en contacto con un concesionario Toyota autorizado,
cualquier taller u otro profesional con la cualificación y el equipo
necesarios
El vehículo precisará una inspección o reparación en los siguientes casos.
Póngase en contacto lo antes posible con un concesionario Toyota
autorizado, cualquier taller u otro profesional con la cualificación y el equipo
necesarios.
● Se ha inflado alguno de los cojines de aire SRS.
● La parte delantera del vehículo está
dañada o deformada, o ha sufrido un
accidente que no era lo
suficientemente grave como para que
se inflaran los cojines de aire SRS
delanteros.
● Vehículos con cojines de aire SRS
laterales y de protección de cortinilla:
Una parte de una puerta está dañada o
deformada, o el vehículo ha sufrido un
accidente que no era lo
suficientemente grave como para que
se inflaran los cojines de aire SRS
laterales ni los de protección de
cortinilla.
● La almohadilla del volante o del tablero
de instrumentos próximo al cojín de
aire del pasajero delantero está rayada,
agrietada o dañada en general.

88
1-7. Información de seguridad
AYGO_WS_99G77S
● Vehículos con cojines de aire SRS
laterales: La superficie de los asientos
con el cojín de aire lateral está rayada,
agrietada o presenta algún otro daño.
● Vehículos con cojines de aire SRS de
protección de cortinilla: La parte de los
pilares delanteros, los pilares traseros
o las guarniciones (almohadillado) del
raíl lateral del techo que contiene los
cojines de aire de protección de
cortinilla está rayada, agrietada o
presente algún otro daño en el interior.

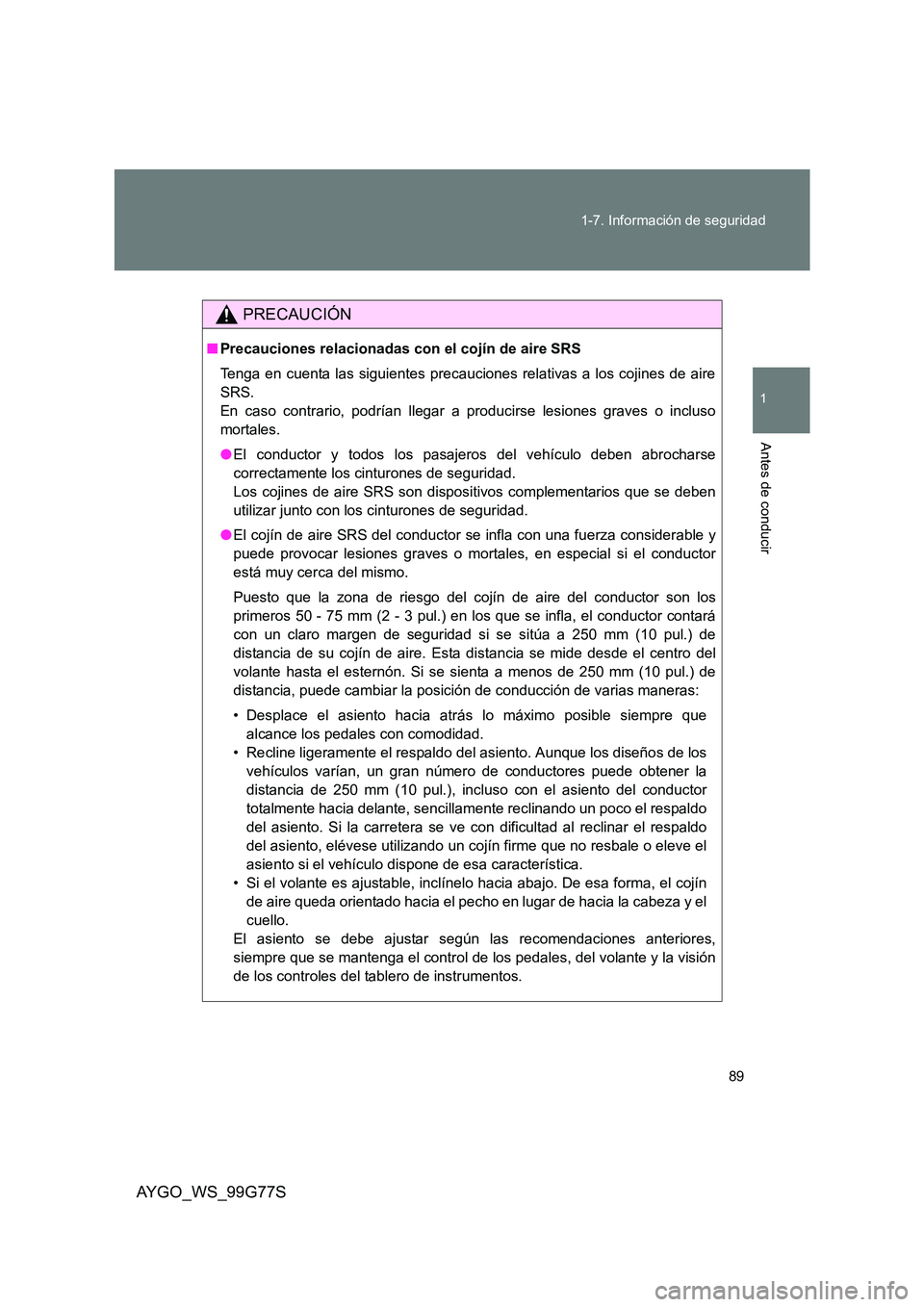

89
1-7. Información de seguridad
1
Antes de conducir
AYGO_WS_99G77S
PRECAUCIÓN
■ Precauciones relacionadas con el cojín de aire SRS
Tenga en cuenta las siguientes precauciones relativas a los cojines de aire
SRS.
En caso contrario, podrían llegar a producirse lesiones graves o incluso
mortales.
● El conductor y todos los pasajeros del vehículo deben abrocharse
correctamente los cinturones de seguridad.
Los cojines de aire SRS son dispositivos complementarios que se deben
utilizar junto con los cinturones de seguridad.
● El cojín de aire SRS del conductor se infla con una fuerza considerable y
puede provocar lesiones graves o mortales, en especial si el conductor
está muy cerca del mismo.
Puesto que la zona de riesgo del cojín de aire del conductor son los
primeros 50 - 75 mm (2 - 3 pul.) en los que se infla, el conductor contará
con un claro margen de seguridad si se sitúa a 250 mm (10 pul.) de
distancia de su cojín de aire. Esta di stancia se mide desde el centro del
volante hasta el esternón. Si se sienta a menos de 250 mm (10 pul.) de
distancia, puede cambiar la posición de conducción de varias maneras:
• Desplace el asiento hacia atrás lo máximo posible siempre que
alcance los pedales con comodidad.
• Recline ligeramente el respaldo del asiento. Aunque los diseños de los
vehículos varían, un gran número de conductores puede obtener la
distancia de 250 mm (10 pul.), incluso con el asiento del conductor
totalmente hacia delante, sencillamente reclinando un poco el respaldo
del asiento. Si la carretera se ve con dificultad al reclinar el respaldo
del asiento, elévese utilizando un co jín firme que no resbale o eleve el
asiento si el vehículo dispone de esa característica.
• Si el volante es ajustable, inclínelo hacia abajo. De esa forma, el cojín
de aire queda orientado hacia el pecho en lugar de hacia la cabeza y el
cuello.
El asiento se debe ajustar según las recomendaciones anteriores,
siempre que se mantenga el control de los pedales, del volante y la visión
de los controles del tablero de instrumentos.

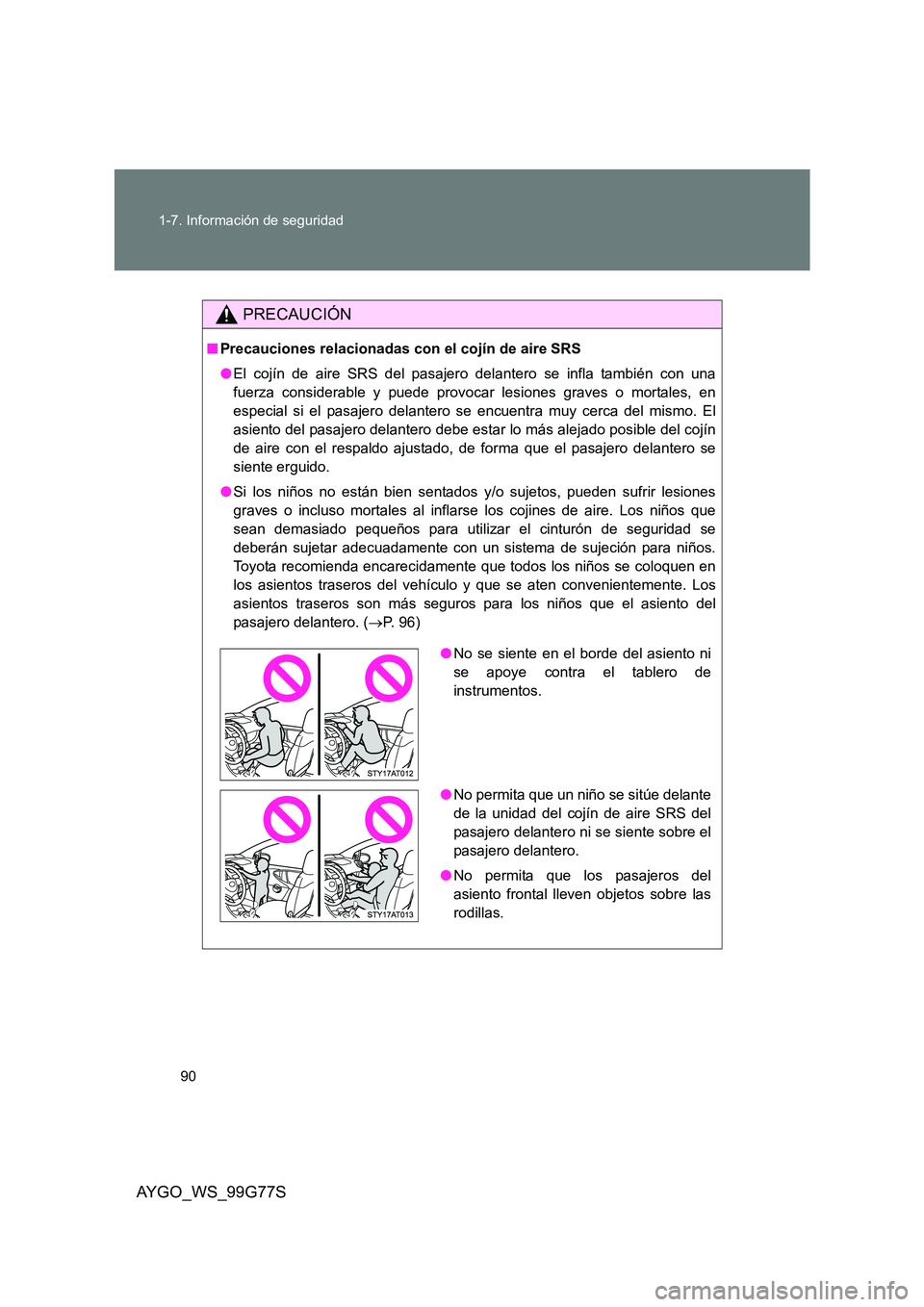

90
1-7. Información de seguridad
AYGO_WS_99G77S
PRECAUCIÓN
■ Precauciones relacionadas con el cojín de aire SRS
● El cojín de aire SRS del pasajero delantero se infla también con una
fuerza considerable y puede provocar lesiones graves o mortales, en
especial si el pasajero delantero se encuentra muy cerca del mismo. El
asiento del pasajero delantero debe estar lo más alejado posible del cojín
de aire con el respaldo ajustado, de forma que el pasajero delantero se
siente erguido.
● Si los niños no están bien sentados y/o sujetos, pueden sufrir lesiones
graves o incluso mortales al inflarse los cojines de aire. Los niños que
sean demasiado pequeños para utilizar el cinturón de seguridad se
deberán sujetar adecuadamente con un sistema de sujeción para niños.
Toyota recomienda encarecidamente que todos los niños se coloquen en
los asientos traseros del vehículo y que se aten convenientemente. Los
asientos traseros son más seguros para los niños que el asiento del
pasajero delantero. ( →P. 96)
●No se siente en el borde del asiento ni
se apoye contra el tablero de
instrumentos.
● No permita que un niño se sitúe delante
de la unidad del cojín de aire SRS del
pasajero delantero ni se siente sobre el
pasajero delantero.
● No permita que los pasajeros del
asiento frontal lleven objetos sobre las
rodillas.
