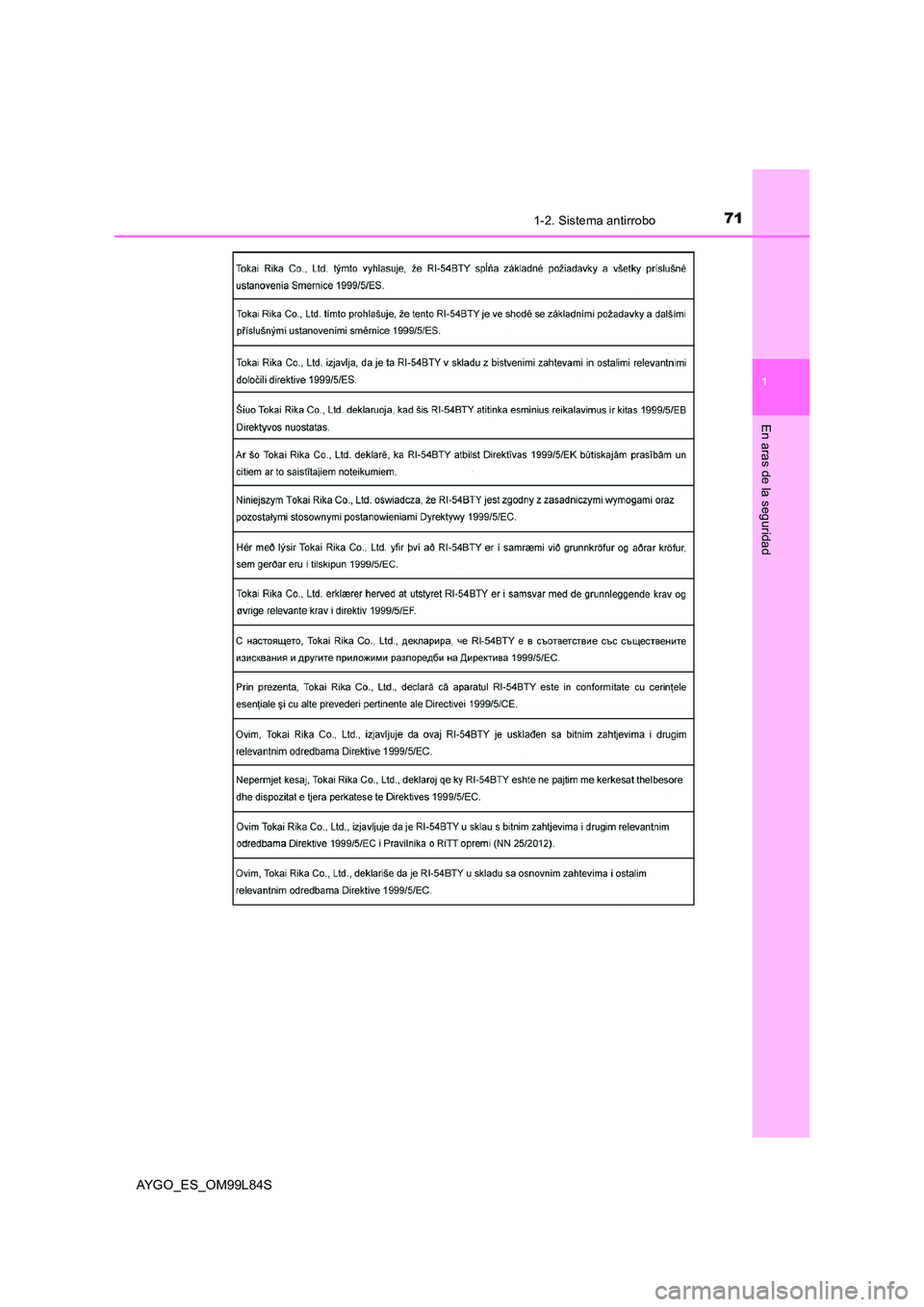

711-2. Sistema antirrobo
1
En aras de la seguridad
AYGO_ES_OM99L84S

721-2. Sistema antirrobo
AYGO_ES_OM99L84S

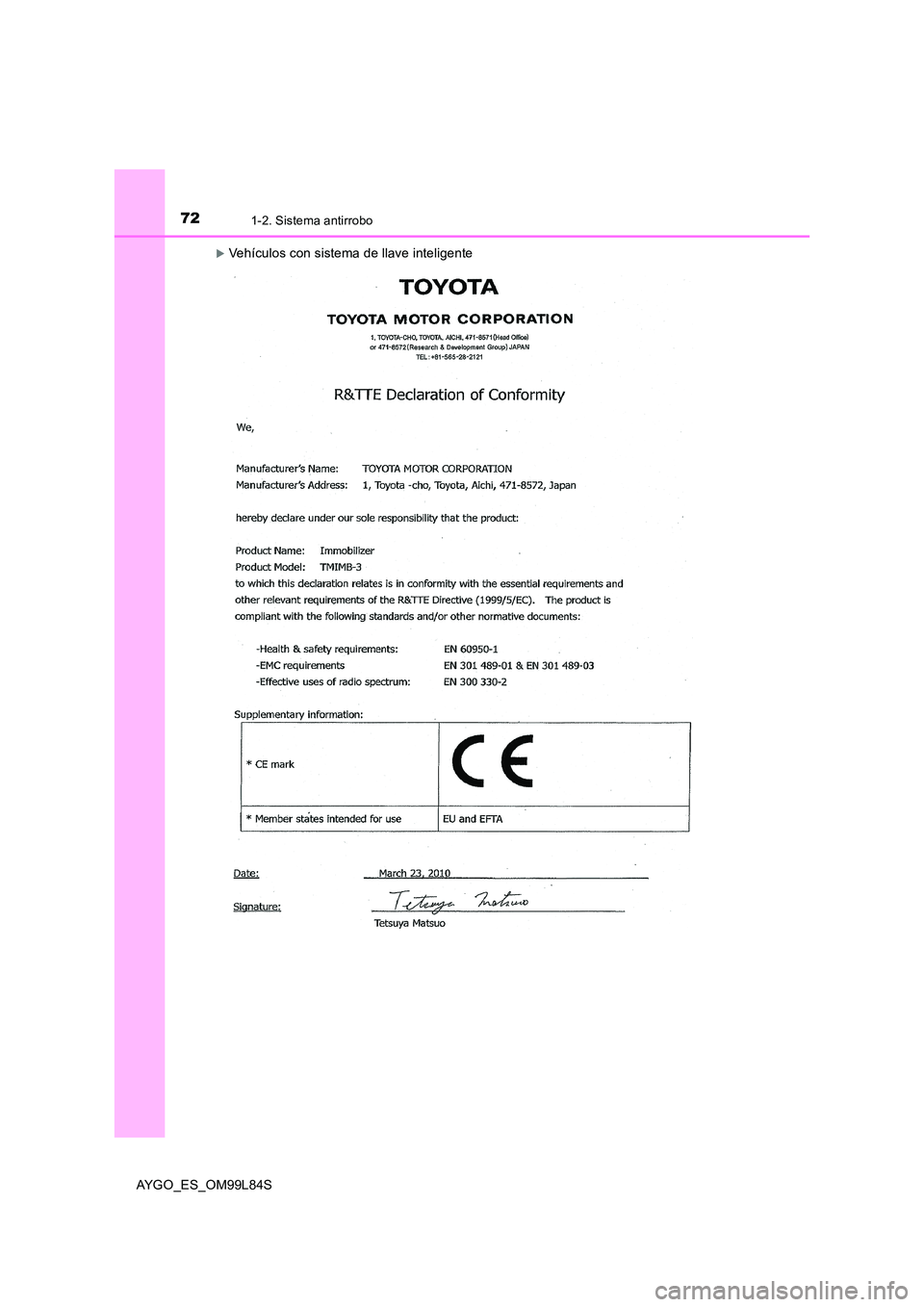

Vehículos con sistema de llave inteligente

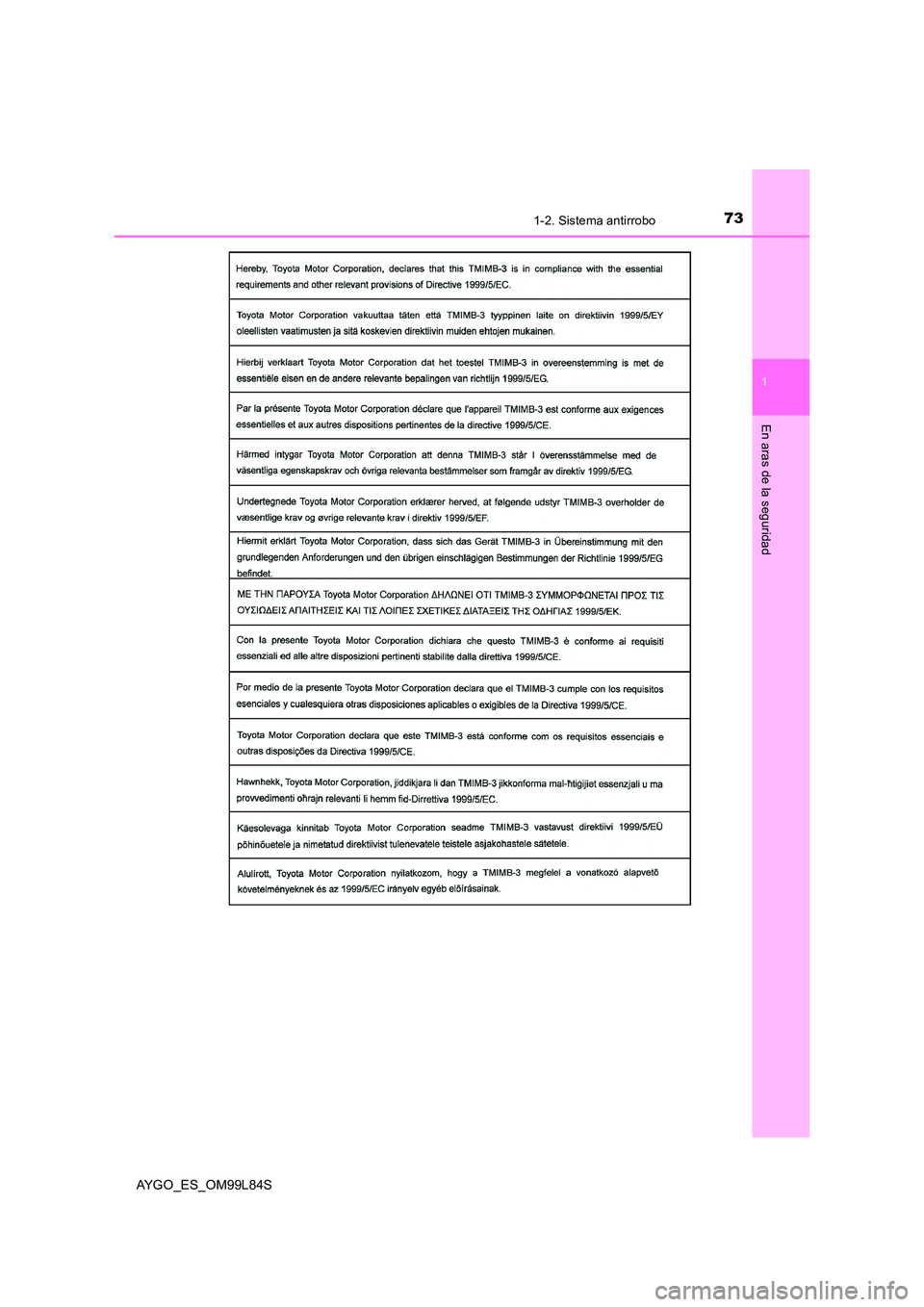

731-2. Sistema antirrobo
1
En aras de la seguridad
AYGO_ES_OM99L84S

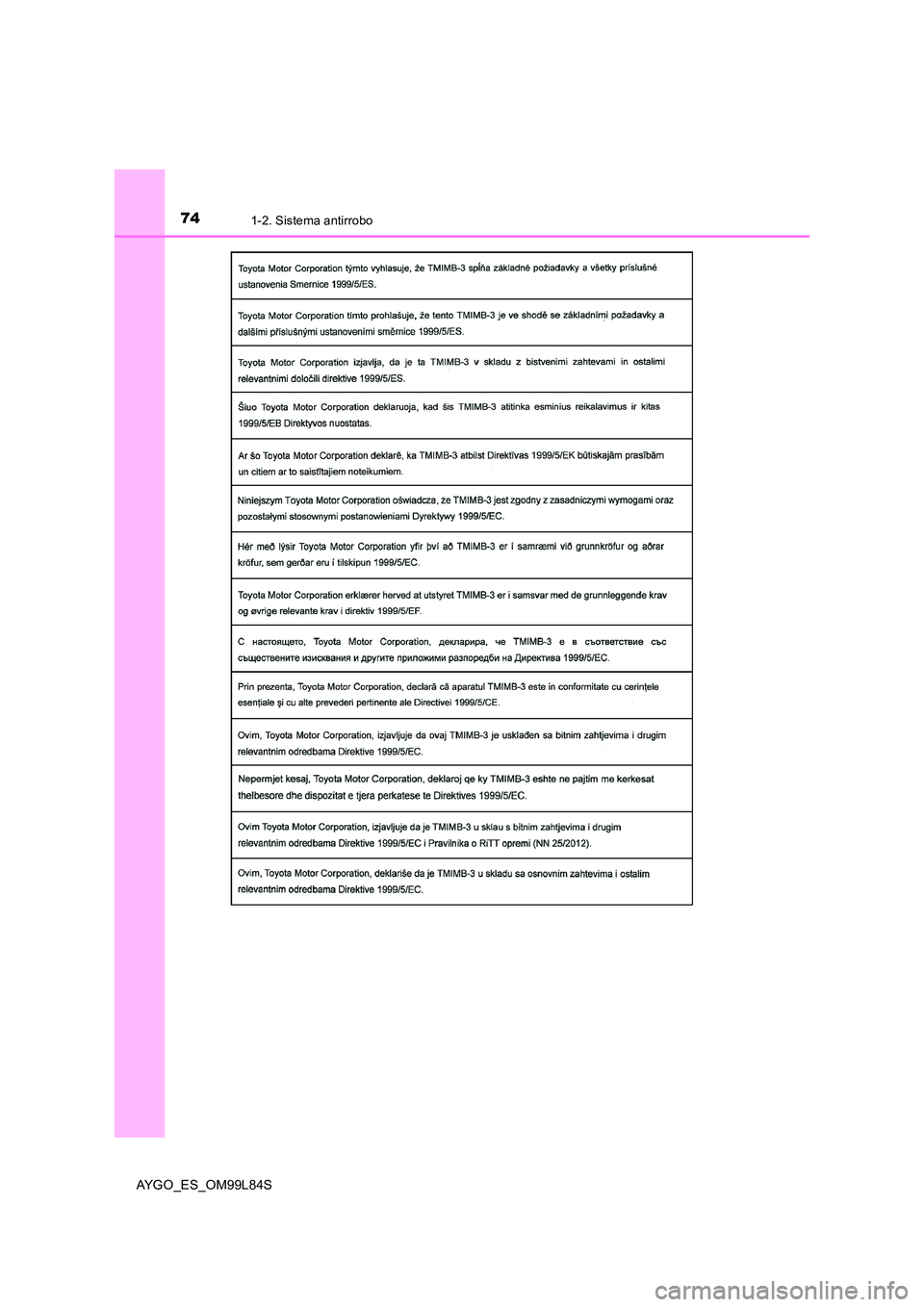

741-2. Sistema antirrobo
AYGO_ES_OM99L84S

751-2. Sistema antirrobo
1
En aras de la seguridad
AYGO_ES_OM99L84S

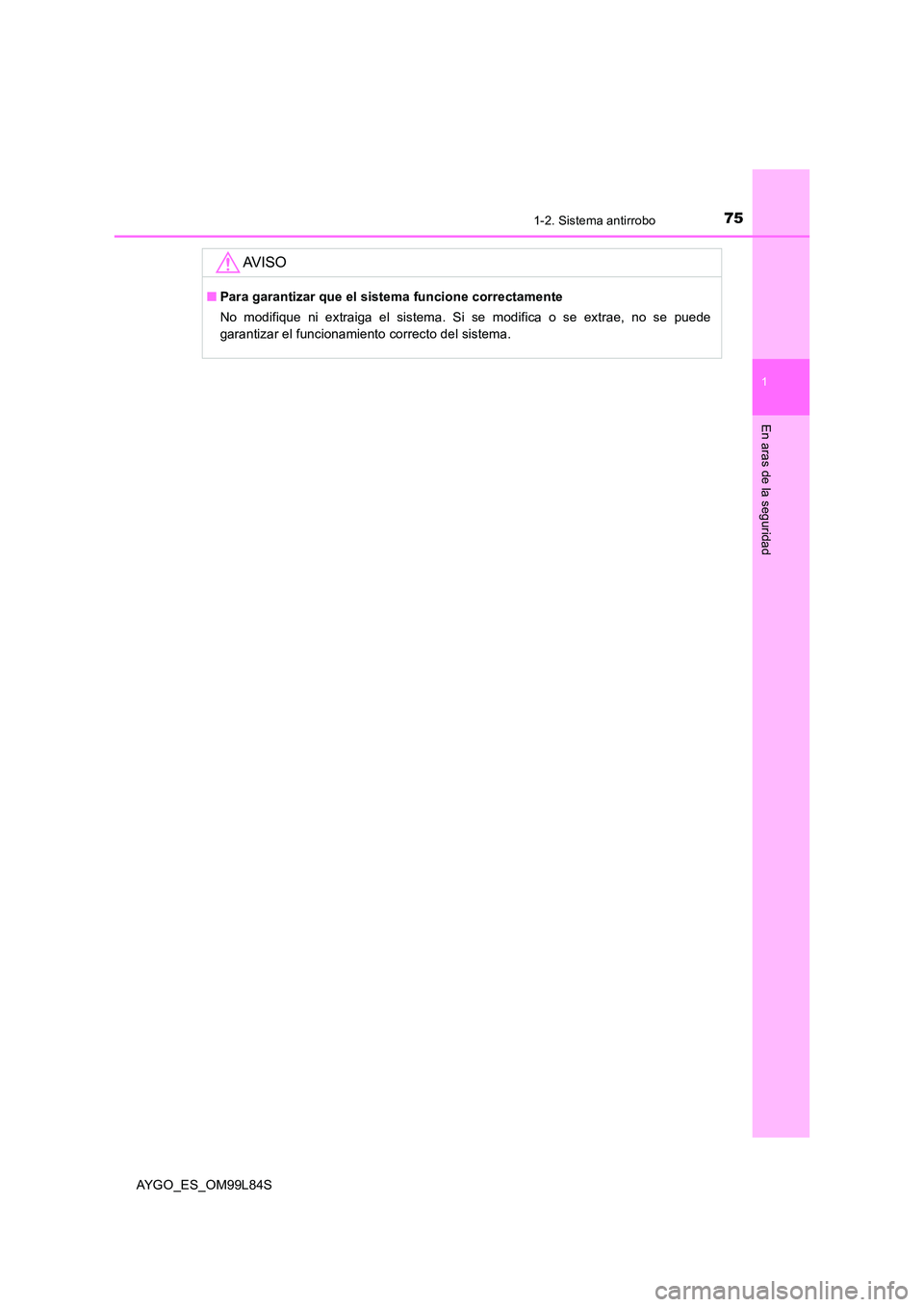

AV I S O
■Para garantizar que el sistema funcione correctamente
No modifique ni extraiga el sistema. Si se modifica o se extrae, no se puede
garantizar el funcionamiento correcto del sistema.

761-2. Sistema antirrobo
AYGO_ES_OM99L84S

77

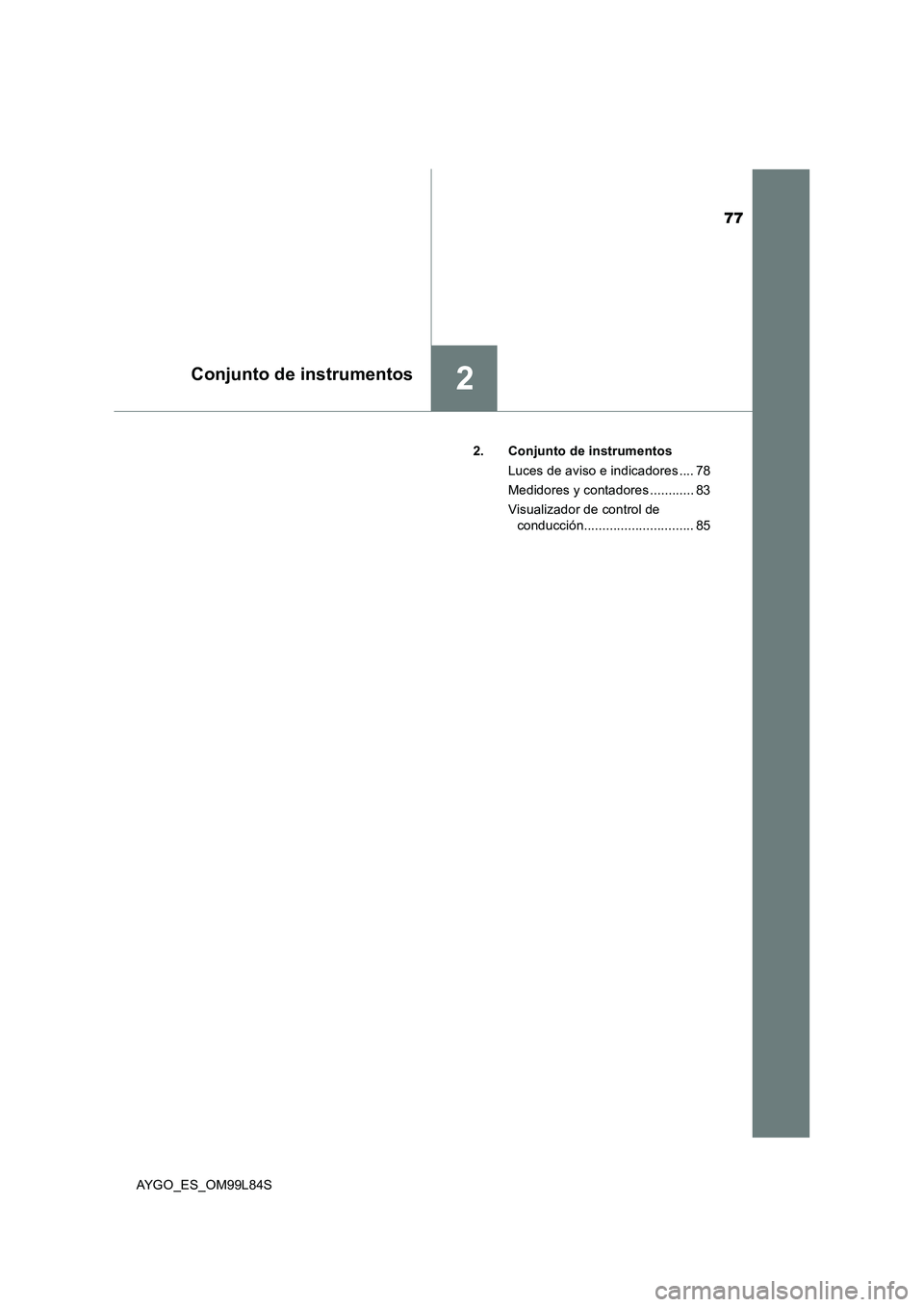

2Conjunto de instrumentos
AYGO_ES_OM99L84S
2. Conjunto de instrumentos
Luces de aviso e indicadores .... 78
Medidores y contadores ............ 83
Visualizador de control de
conducción.............................. 85

782. Conjunto de instrumentos
AYGO_ES_OM99L84S

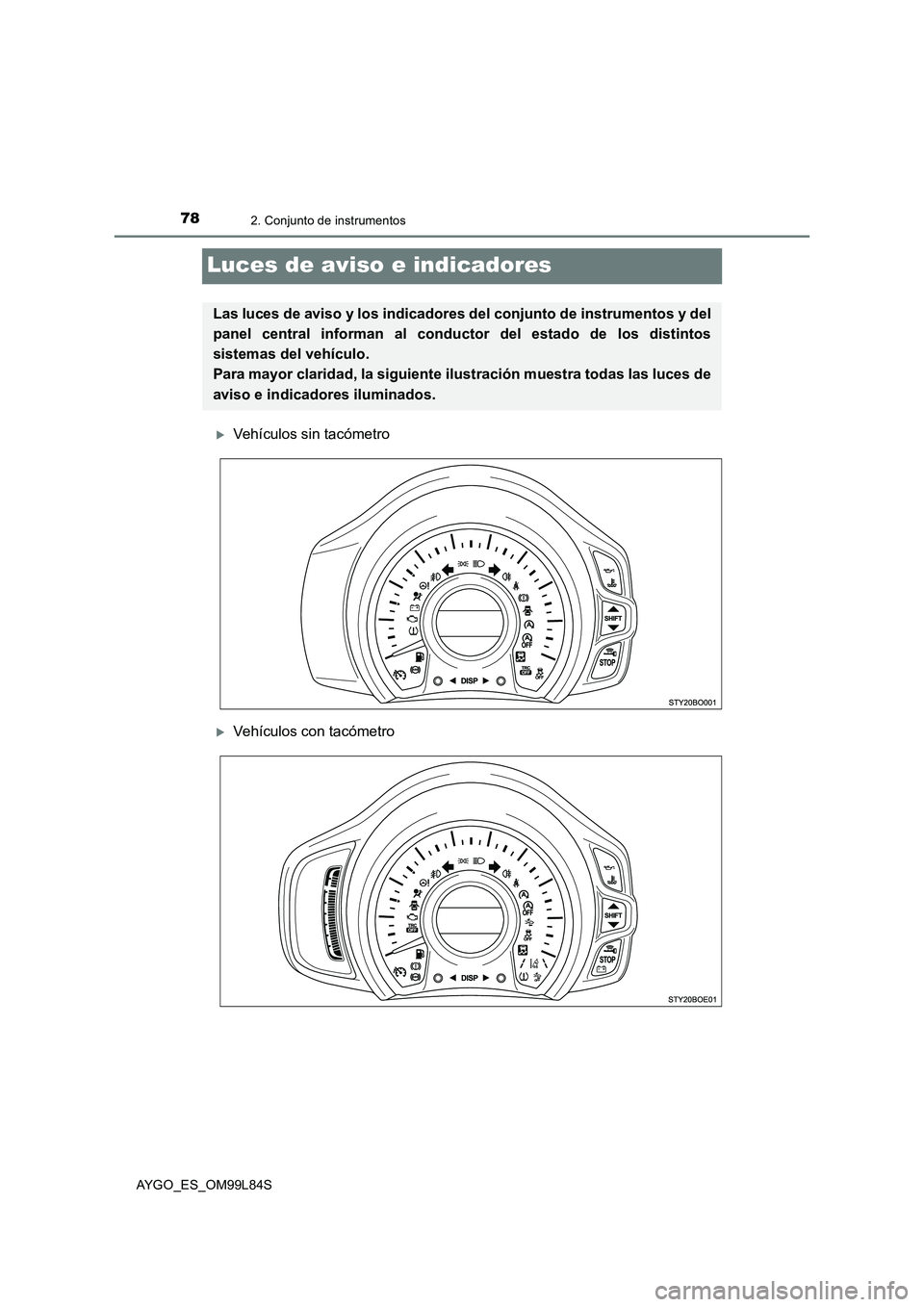

Luces de aviso e indicadores
Vehículos sin tacómetro
Vehículos con tacómetro
Las luces de aviso y los indicadores del conjunto de instrumentos y del
panel central informan al conductor del estado de los distintos
sistemas del vehículo.
Para mayor claridad, la siguiente ilustración muestra todas las luces de
aviso e indicadores iluminados.

792. Conjunto de instrumentos
2
Conjunto de instrumentos
AYGO_ES_OM99L84S

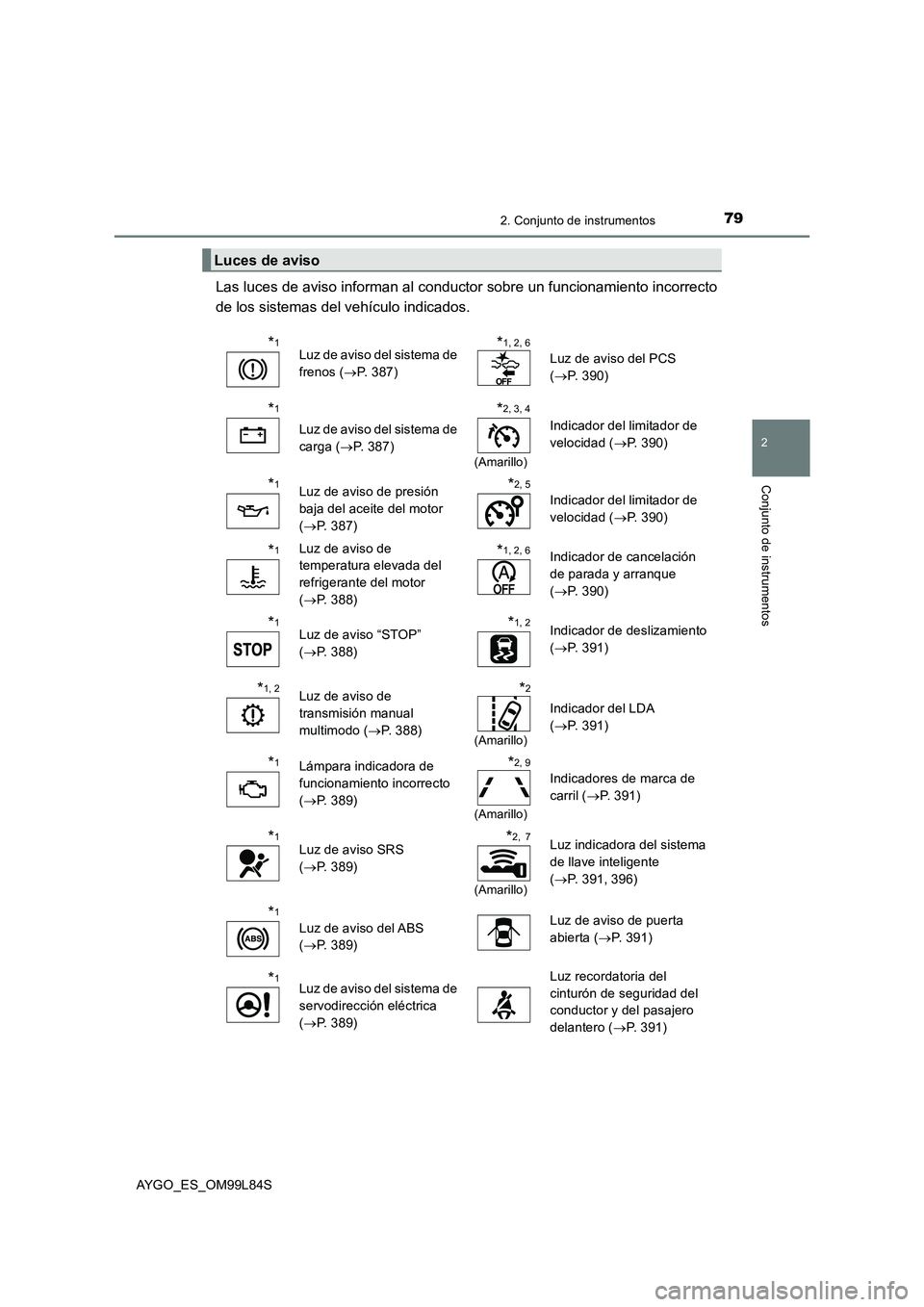

Las luces de aviso informan al conductor sobre un funcionamiento incorrecto
de los sistemas del vehículo indicados.
Luces de aviso
*1Luz de aviso del sistema de
frenos ( P. 387)
*1, 2, 6
Luz de aviso del PCS
( P. 390)
*1
Luz de aviso del sistema de
carga ( P. 387)
*2, 3, 4
(Amarillo)
Indicador del limitador de
velocidad ( P. 390)
*1Luz de aviso de presión
baja del aceite del motor
( P. 387)
*2, 5
Indicador del limitador de
velocidad ( P. 390)
*1Luz de aviso de
temperatura elevada del
refrigerante del motor
( P. 388)
*1, 2, 6Indicador de cancelación
de parada y arranque
( P. 390)
*1Luz de aviso “STOP”
( P. 388)
*1, 2Indicador de deslizamiento
( P. 391)
*1, 2Luz de aviso de
transmisión manual
multimodo ( P. 388)
*2
(Amarillo)
Indicador del LDA
( P. 391)
*1Lámpara indicadora de
funcionamiento incorrecto
( P. 389)
*2, 9
(Amarillo)
Indicadores de marca de
carril ( P. 391)
*1Luz de aviso SRS
( P. 389)
*2, 7
(Amarillo)
Luz indicadora del sistema
de llave inteligente
( P. 391, 396)
*1
Luz de aviso del ABS
( P. 389)
Luz de aviso de puerta
abierta ( P. 391)
*1Luz de aviso del sistema de
servodirección eléctrica
( P. 389)
Luz recordatoria del
cinturón de seguridad del
conductor y del pasajero
delantero ( P. 391)

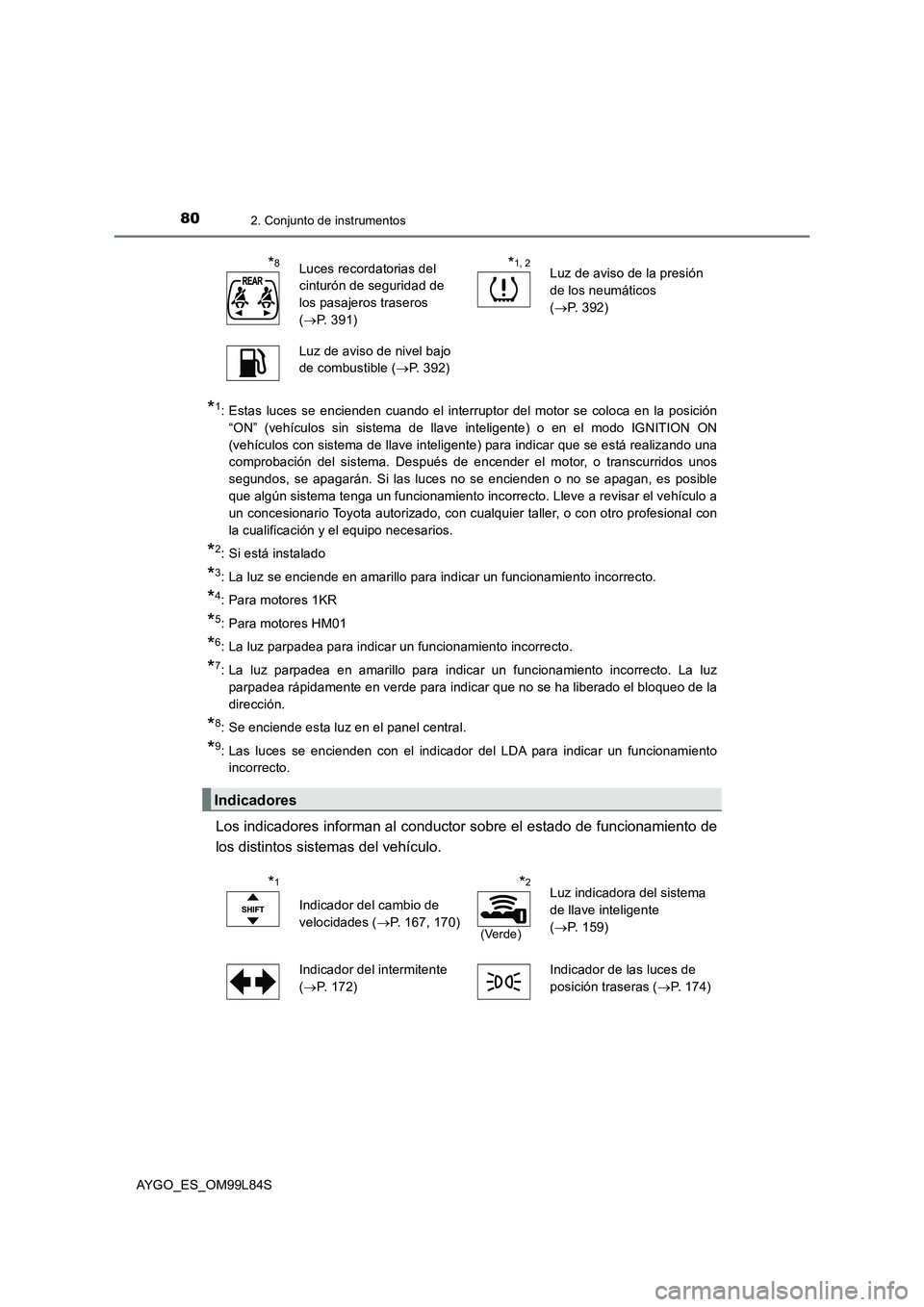

802. Conjunto de instrumentos
AYGO_ES_OM99L84S
*1: Estas luces se encienden cuando el interruptor del motor se coloca en la posición
“ON” (vehículos sin sistema de llave inteligente) o en el modo IGNITION ON
(vehículos con sistema de llave inteligente) para indicar que se está realizando una
comprobación del sistema. Después de encender el motor, o transcurridos unos
segundos, se apagarán. Si las luces no se encienden o no se apagan, es posible
que algún sistema tenga un funcionamiento incorrecto. Lleve a revisar el vehículo a
un concesionario Toyota autorizado, con cualquier taller, o con otro profesional con
la cualificación y el equipo necesarios.
*2: Si está instalado
*3: La luz se enciende en amarillo para indicar un funcionamiento incorrecto.
*4: Para motores 1KR
*5: Para motores HM01
*6: La luz parpadea para indicar un funcionamiento incorrecto.
*7: La luz parpadea en amarillo para indicar un funcionamiento incorrecto. La luz
parpadea rápidamente en verde para indicar que no se ha liberado el bloqueo de la
dirección.
*8: Se enciende esta luz en el panel central.
*9: Las luces se encienden con el indicador del LDA para indicar un funcionamiento
incorrecto.
Los indicadores informan al conductor sobre el estado de funcionamiento de
los distintos sistemas del vehículo.
*8Luces recordatorias del
cinturón de seguridad de
los pasajeros traseros
( P. 391)
*1, 2Luz de aviso de la presión
de los neumáticos
( P. 392)
Luz de aviso de nivel bajo
de combustible ( P. 392)
Indicadores
*1
Indicador del cambio de
velocidades ( P. 167, 170)
*2
(Verde)
Luz indicadora del sistema
de llave inteligente
( P. 159)
Indicador del intermitente
( P. 172)
Indicador de las luces de
posición traseras ( P. 174)
