TOYOTA AYGO X 2022 Manual de utilização (in Portuguese)

59
1
1-2. Segurança das crianças
Questões de segurança
Confirme as informações sobre a instalação do sistema de segurança para
crianças no manual de instruções que o acompanha.

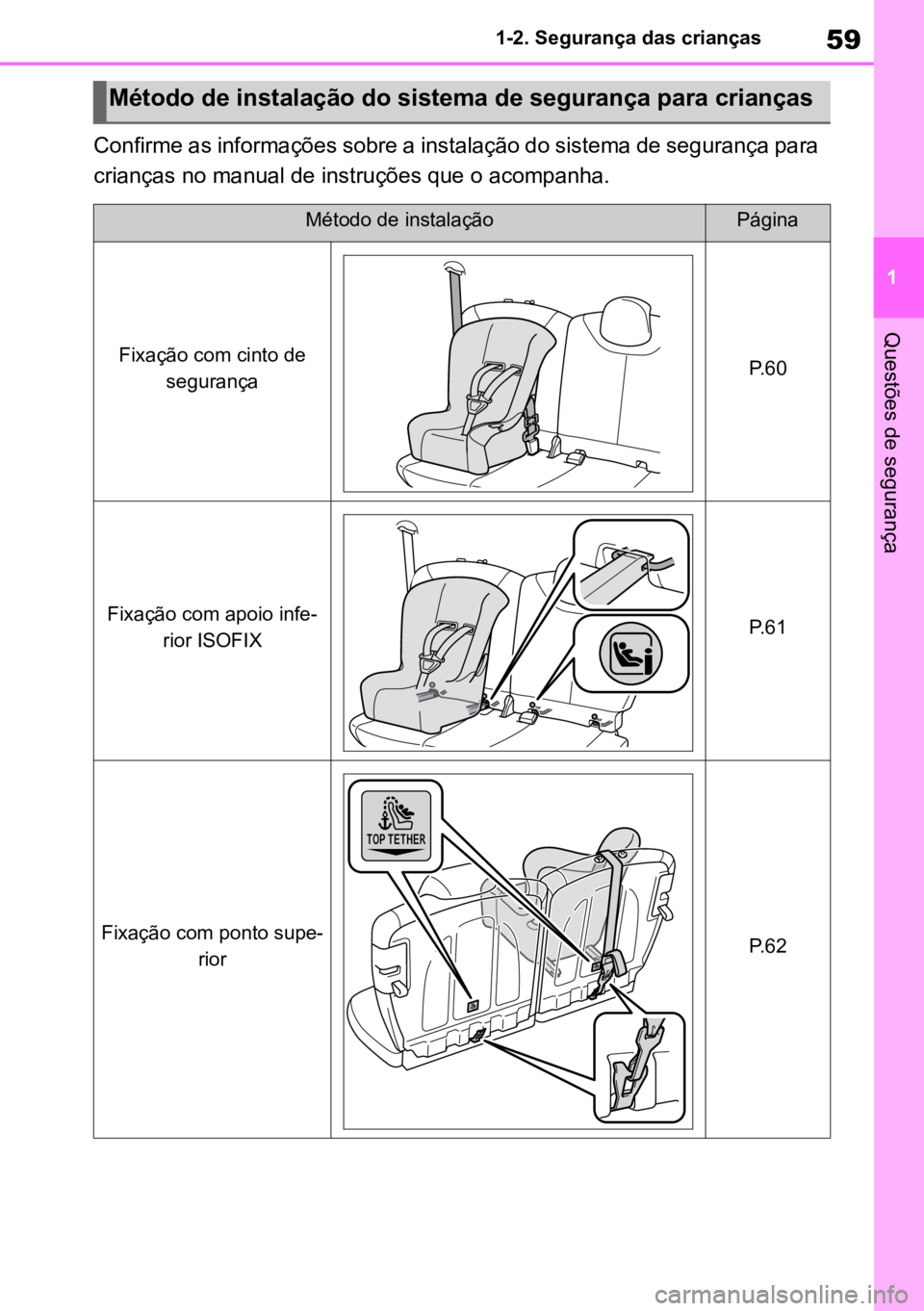

Método de instalação do sistema de segurança para crianças
Método de instalaçãoPágina
Fixação com cinto de segurançaP.60
Fixação com apoio infe -
rior ISOFIXP.61
Fixação com ponto supe -
riorP.62

601-2. Segurança das crianças
nInstalar um sistema de segu-
rança para crianças utilizando
um cinto de segurança
Instale o sistema de segurança
para crianças de acordo com as
instruções do manual que o acom -
panha.Se o sistema de segurança
para crianças em questão não per -
tencer à categoria “universal” (ou a
informação necessária não constar
da tabela), consulte a “Lista de veí -
culos” fornecida pelo fabricante do
sistema de segurança para crian -
ças para verificar as possíveis posi -
ções de instalação ou confirme a
sua compatibilidade junto do ven -
dedor do sistema de segurança
para crianças. ( P.52, 53)
1 Se for inevitável instalar um sis -
tema de segurança para crian -
ças no banco do passageiro da
frente, consulte P.49 para obter
informações sobre o ajuste do
banco do passageiro da frente.
2 Se o encosto de cabeça interfe -
rir com o sistema de segurança
para crianças e for possível
removê-lo, faça-o. Caso contrá-
rio, coloque o encosto de
cabeça na posição mais ele -
vada possível. (P.108)
3 Passe o cinto de segurança
pelo sistema de segurança para
crianças e introduza a patilha na
fivela. Certifique-se que o cinto
não fica torcido. Prenda firme-
mente o cinto de segurança ao
sistema de segurança para
crianças de acordo com as ins -truções que vêm junto com o
sistema de segurança para
crianças.
4 Se o seu sistema de segurança
para crianças não estiver equi-
pado com um sistema de blo -
queio (uma funcionalidade de
bloqueio do cinto de segu -
rança), prenda-o utilizando uma
mola de trancamento.
5 Após instalar o sistema de
segurança para crianças, mova-
-o para a frente e para trás, a
fim de garantir que está devida -
mente preso. ( P.61)
nRemover um sistema de segu -
rança para crianças instalado
com um cinto de segurança
Pressione a tecla de desbloqueio
da fivela e deixe o cinto de segu-
rança retrair por completo.
Quando libertar a fivela, o sistema de
segurança para crianças pode levantar
devido ao design do assento do banco.
Sistema de segurança para
crianças preso com o cinto
de segurança

61
1
1-2. Segurança das crianças
Questões de segurança
Ao libertar a fivela, segure o sistema de
segurança para crianças.
Uma vez que o cinto de segurança
enrola automaticamente, coloque-o,
lentamente, na sua posição de acondi -
cionamento.
nQuando instalar um sistema de
segurança para crianças
Poderá precisar de uma mola de tranca -
mento para instalar o sistema de segu -
rança para crianças. Siga as instruções
fornecidas pelo fabricante do sistema.
Se o seu sistema de segurança para
crianças não tiver sido fornecido com
uma mola de trancamento, pode adqui -
rir este dispositivo num concessionário
Toyota autorizado, reparador Toyota
autorizado ou em qualquer reparador da
sua confiança: Mola de trancamento
para sistema de segurança para crian -
ças (Peça N.º 73119-22010)
n
Fixação com apoios inferiores
ISOFIX (Sistema de segurança
para crianças com ISOFIX)

O sistema de segurança para
crianças vem acompanhado de
fixadores inferiores para cada
banco traseiro. (As etiquetas cola -
das nos bancos indicam a localiza -
ção dos fixadores.)
nInstalação com apoios inferio -
res ISOFIX (Sistema de segu -
rança para crianças c/ ISOFIX)
Instale o sistema de segurança
para crianças de acordo com o
manual que acompanha o sistema
de segurança para crianças.
Se o sistema de segurança para
crianças em questão não pertencer
à categoria “universal” (ou a infor -
AVISO
nQuando instalar um sistema de
segurança para crianças

Cumpra com as seguintes precauções.
O não cumprimento das mesmas pode
resultar em morte ou ferimentos graves.

lNão permita que as crianças brin -
quem com o cinto de segurança.
Se o cinto de segurança ficar tor -
cido à volta do pescoço da criança,
esta pode sufocar ou sofrer feri -
mentos graves que podem resultar
em morte. Se tal acontecer e não
for possível desapertar o cinto, uti -
lize uma tesoura para o cortar.
lCertifique-se que o cinto e a patilha
estão devidamente trancados e que
o cinto não está torcido.
lAbane o sistema de segurança
para crianças para a esquerda e
para a direita, para a frente e para
trás para se certificar que este está
devidamente instalado.
lDepois de prender um sistema de
segurança para crianças, não volte
a ajustar o banco.
lQuando instalar uma cadeirinha
tipo júnior, certifique-se que a faixa
do ombro do cinto de segurança
fica devidamente posicionada no
centro do ombro da criança. O cinto
deve ficar afastado do pescoço da
criança, mas não tanto que possa
descair do ombro.
l
Siga todas as instruções de instala-
ção fornecidas pelo fabricante do
sistema de segurança para crianças.

Sistema de segurança para
crianças preso com apoio
inferior ISOFIX

621-2. Segurança das crianças
mação necessária não constar da
tabela), consulte a "Lista de veícu -
los" fornecida pelo fabricante do
sistema de segurança para crian -
ças para verificar as possíveis posi -
ções de instalação ou confirme a
sua compatibilidade junto do ven -
dedor do sistema de segurança
para crianças. ( P.52, 53)
1 Se o encosto de cabeça interfe -
rir com o sistema de segurança
para crianças e for possível
removê-lo, faça-o. Caso contrá-
rio, coloque o encosto de
cabeça na posição mais ele -
vada possível. (P.108)
2 Verifique as posições das bar -
ras de fixação e instale o sis-
tema de segurança para
crianças no banco.
As barras encontram-se entre o
assento e o encosto do banco.
3 Após instalar o sistema de
segurança para crianças, mova-
-o para trás e para a frente, a
fim de garantir que está devida -
mente preso. ( P.61)
nPontos de fixação para correia
superior
Existem pontos de fixação para
correia superior para cada banco
traseiro.
Utilize os pontos de fixação supe -
riores quando prender a correia
superior.
AVISO
nQuando instalar um sistema de
segurança para crianças

Cumpra com as seguintes precauções.
O não cumprimento das mesmas pode
resultar em morte ou ferimentos graves.

lDepois de prender um sistema de
segurança para crianças não volte
a ajustar o banco.
l
Quando utilizar os apoios de fixação
inferiores, certifique-se que não exis -
tem objetos estranhos em redor dos
mesmos e que o cinto de segurança
não fica preso por detrás do sistema
de segurança para crianças.

l
Siga todas as instruções de instala-
ção fornecidas pelo fabricante do
sistema de segurança para crianças.

Fixação com correia superior

63
1
1-2. Segurança das crianças
Questões de segurança
Pontos de fixação p/ correia
superior
Correia superior
nPrender a correia superior aos
pontos de fixação superiores
Instale o sistema de segurança
para crianças de acordo com o
manual que o acompanha.
1 Veículos com chapeleira: Retire
a chapeleira. ( P.234)
2 Ajuste o encosto de cabeça
para a posição mais elevada
possível.
Se o encosto de cabeça interferir com o
sistema de segurança para crianças ou
com a instalação da correia superior e
se for possível removê-lo, faça-o.
( P.109)
3 Engate o gancho no ponto de
fixação superior e aperte a cor -
reia superior.
Certifique-se de que a correia superior
está devidamente engatada. ( P.61)
Quando instalar o sistema de segu -
rança para crianças com o encosto de
cabeça elevado, certifique-se que
passa a correia superior por baixo do
encosto de cabeça.
Gancho
Correia superior 4
Veículos com chapeleira: Colo -
que a chapeleira.
AVISO
nQuando instalar um sistema de
segurança para crianças

Cumpra com as seguintes precauções.
O não cumprimento das mesmas pode
resultar em morte ou ferimentos graves.

lPrenda firmemente a correia supe-
rior e certifique-se que o cinto não
está torcido.
lPrenda a correia superior apenas
nos pontos de fixação superiores.
lDepois de prender um sistema de
segurança para crianças não volte
a ajustar o banco.
lSiga todas as instruções de instala -
ção fornecidas pelo fabricante do
sistema de segurança para crian -
ças.
lQuando instalar o sistema de segu -
rança para crianças com o encosto
de cabeça elevado, depois de o
elevar e de prender a correia supe -
rior, não o volte a baixar.

641-3. Assistência numa emergência
1-3.Assistência numa emergência
*1: Se equipado
*2: Funciona dentro da área da cober-
tura eCall. O nome deste sistema
difere de país para país.
Microfone
Tecla “SOS”
*
Luzes indicadoras Altifalante
*: Esta tecla tem por função comunicar
com o operador do sistema eCall. As
outras teclas SOS disponíveis nou -
tros sistemas de um veículo motori-
zado não estão relacionadas com
este dispositivo e não têm por obje -
tivo a comunicação com o operador
do sistema eCall.
nChamadas de Emergência
Automáticas
Se um airbag deflagrar, o sistema
foi concebido para, automatica -
mente, fazer uma chamada para o
centro de controlo do eCall.
* O ope-
rador que lhe responder recebe a
localização do veículo, a hora do
acidente e o VIN do veículo. Serão
feitas tentativas para falar com os
ocupantes do veículo a fim de ava -
liar a situação. Se os ocupantes
não conseguirem comunicar, o
operador trata, automaticamente, a
chamada como uma emergência e
contacta o prestador de serviços de
emergência mais próximo (sistema
112, etc.) para descrever a situação
e solicitar que seja enviada assis -
tência até ao local.
*: Em alguns casos não será possível fazer a chamada. ( P.65)
nChamadas de Emergência
Manuais
Em caso de emergência, pressione
a tecla “SOS” para fazer uma cha -
mada para o centro de controlo do
eCall*1, 2
O eCall é um sistema telemá -
tico que utiliza dados do Sis -
tema de Navegação Global por
Satélite (GNSS) e tecnologia
celular incorporada para que
seja possível fazer as chama-
das de emergência que se
seguem: Chamadas de emer-
gência automáticas (Notifica-
ção Automática de Colisão) e
chamadas de emergência
manuais (pressionando a tecla
“SOS”). Este serviço é exigido
pelas Normas da União Euro -
peia.
Componentes do sistema
Serviços de Notificação de
Emergência

65
1
1-3. Assistência numa emergência
Questões de segurança
eCall.* O operador que lhe respon
-
der irá determinar a localização do
seu veículo, avaliar a situação e
enviar a assistência necessária.
Certifique-se que abre a tampa
antes de pressionar a tecla “SOS”.
Se, acidentalmente, pressionar a tecla
"SOS", informe o agente de que não
está numa situação de emergência.
*: Em alguns casos não será possível fazer a chamada. ( P.65)
Quando o interruptor do motor for
colocado em ON, a luz do indicador
vermelho acende durante 10
segundos e, de seguida, a luz do
indicador verde acende para infor-
mar que o sistema está ativado. As
luzes dos indicadores informam o
seguinte:
 Se a luz do indicador verde
acender e permanecer acesa, o
sistema está ativado.
 Se a luz do indicador verde pis -
car duas vezes por segundo,
está a ser feita uma Chamada de
Emergência automática ou
manual.
 Se a luz do indicador vermelho
acender em qualquer momento que não imediatamente após ter
colocado o interruptor do motor
em ON, o sistema pode estar
avariado ou a bateria auxiliar
pode estar descarregada.
 Se a luz do indicador vermelho
piscar durante, aproximada -
mente, 30 segundos durante
uma Chamada de Emergência, a
chamada foi desligada ou o sinal
da rede está fraco.
Luzes indicadoras
AVISO
nQuando não conseguir fazer a
Chamada de Emergência
lPode não ser possível fazer cha -
madas de emergência nas situa -
ções que se seguem. Nestes
casos, comunique com o prestador
de serviços de emergência (sis -
tema 112, etc.) através de outros
meios, tais como telefones públicos
próximos.
• Mesmo que o veículo esteja numa área com serviço de rede para tele -
móveis, poderá ser difícil ligar para
o centro de controlo do eCall, se a
receção for fraca ou a linha estiver
ocupada. Nestes casos, mesmo
que o sistema tente ligar para o
centro de controlo do eCall, poderá
não ser possível fazer chamadas
de emergência nem contactar os
serviços de emergência.
• Quando o veículo estiver numa área sem rede, não é possível fazer
chamadas de emergência.

• Quando qualquer equipamento rela -
cionado (tal como o painel da tecla
“SOS”, luzes indicadoras, micro -
fone, altifalante, DCM, antena ou
qualquer cabo que ligue o equipa -
mento) estiver avariado, danificado
ou partido, não será possível fazer
uma Chamada de Emergência.

661-3. Assistência numa emergência
AVISO
• Durante uma chamada de emer -
gência, o sistema faz várias tentati -
vas repetidas para ligar para o
centro de controlo do eCall. No
entanto, se não for possível ligar
para o centro de controlo do eCall
devido a fraca receção de ondas de
rádio, o sistema poderá não conse -
guir estabelecer ligação com a rede
do telemóvel e a chamada poderá
ser interrompida mesmo antes de
ser iniciada. A luz do indicador ver -
melho pisca durante, aproximada -
mente, 30 segundos para indicar
esta desconexão.
lSe a voltagem da bateria diminuir
ou se esta estiver desligada, o sis -
tema poderá não conseguir estabe -
lecer ligação com o centro de
controlo do eCall.
lO sistema de Chamada de Emer -
gência pode não funcionar fora da
área da EU, dependendo da
infraestrutura disponível no país.
nQuando o sistema de Chamada
de Emergência for substituído
por um novo
O sistema de Chamadas de Emer -
gência tem de ser registado. Contacte
o seu concessionário Toyota autori -
zado, reparador Toyota autorizado ou
qualquer reparador da sua confiança.
nPara a sua segurança
lConduza com segurança.
A função deste sistema é auxiliá-lo
a fazer uma Chamada de Emer -
gência em caso de acidente, tal
como um acidente de viação ou
uma emergência médica. Contudo,
este sistema, por si só, não protege
o condutor nem os passageiros.
Conduza com segurança, utilize
sempre o seu cinto de segurança e
obrigue a que todos os passageiros
utilizem sempre os respetivos cin -
tos de segurança para sua prote -
ção.
lEm situação de emergência, dê
prioridade à vida.
lSe sentir cheiro a queimado ou
outro odor invulgar, saia imediata-
mente do veículo e dirija-se para
um local seguro.
lSe os airbags deflagrarem quando
o sistema estiver a funcionar nor -
malmente, o sistema faz uma cha-
mada de emergência. O sistema
também faz uma chamada de
emergência quando o veículo
sofrer uma colisão traseira ou se
capotar, mesmo que os airbags não
deflagrem.
lPor questões de segurança, não
faça Chamadas de Emergência
enquanto conduz.
Se fizer uma chamada enquanto
conduz pode não controlar devida -
mente o volante da direção, o que
pode provocar um acidente inespe -
rado. Pare o veículo e verifique a
segurança do local antes de efetuar
a Chamada de Emergência.
lQuando mudar fusíveis, por favor
utilize fusíveis adequados. A utiliza-
ção de outros fusíveis pode causar
ignição ou fumo no circuito, o que
pode provocar um incêndio.
lSe utilizar o sistema enquanto exis -
tir fumo ou um odor fora do normal,
pode causar um incêndio. Pare o
sistema imediatamente e dirija-se a
um concessionário Toyota autori-
zado, reparador Toyota autorizado,
ou a qualquer reparador da sua
confiança.
ATENÇÃO
nPara evitar danos
Não derrame nenhum líquido sobre a
tecla “SOS” no painel, etc. nem per -
mita que lhe seja aplicado qualquer
tipo de impacto.
nSe a tecla do painel “SOS”, altifa -
lante ou microfone avariar
durante uma Chamada de Emer -
gência ou uma verificação
manual
Pode não ser possível fazer chama -
das de emergência, confirmar o
estado do sistema nem comunicar
com o operador do centro de controlo
do eCall. Se algum do equipamento
acima descrito estiver danificado,
dirija-se a um concessionário Toyota
autorizado, reparador Toyota autori -
zado ou a qualquer reparador da sua
confiança.

67
1
1-3. Assistência numa emergência
Questões de segurança
nFluxo do processamento de dados
Servidor
Armazenamento
Processamento
DCM
1 A ativação da partilha de dados é feita ativando um serviço na app “MyT
by Toyota” ou comprando um serviço que permita recolha de dados.
2 O servidor ativa o serviço no DCM e determina quais são os dados do
veículo que devem ser recolhidos.
3 Os dados do veículo determinados são recolhidos pelo DCM.
4 Os dados são partilhados com o servidor.
5 Os dados são guardados no servidor.
6 Os dados são processados no servidor para prestar o serviço.
7 Os dados processados são apresentados ao cliente.
Para consultar a lista de serviços elegíveis, consulte o portal Toyota ou um conces -
sionário Toyota autorizado, reparador Toyota autorizado ou a qualquer reparador da
sua confiança.
Vista geral do sistema de serviços adicionais

681-3. Assistência numa emergência

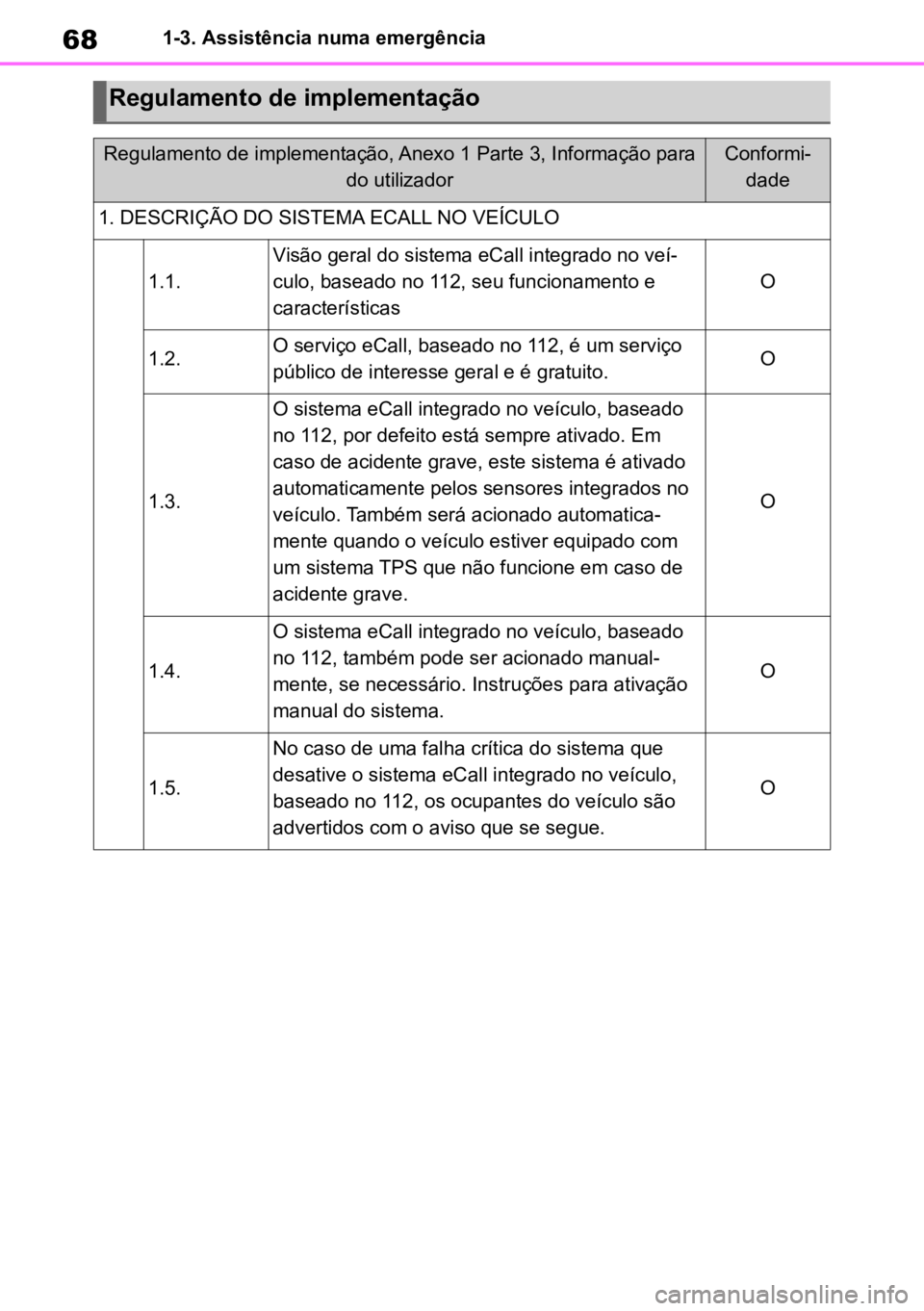

Regulamento de implementação
Regulamento de implementação, Anexo 1 Parte 3, Informação para do utilizadorConformi-
dade
1. DESCRIÇÃO DO SISTEMA ECALL NO VEÍCULO
1.1.
Visão geral do sistema eCall integrado no veí -
culo, baseado no 112, seu funcionamento e
características
O
1.2.O serviço eCall, baseado no 112, é um serviço
público de interesse geral e é gratuito.O
1.3.
O sistema eCall integrado no veículo, baseado
no 112, por defeito está sempre ativado. Em
caso de acidente grave, este sistema é ativado
automaticamente pelos sensores integrados no
veículo. Também será acionado automatica-
mente quando o veículo estiver equipado com
um sistema TPS que não funcione em caso de
acidente grave.
O
1.4.
O sistema eCall integrado no veículo, baseado
no 112, também pode ser acionado manual-
mente, se necessário. Instruções para ativação
manual do sistema.
O
1.5.
No caso de uma falha crítica do sistema que
desative o sistema eCall integrado no veículo,
baseado no 112, os ocupantes do veículo são
advertidos com o aviso que se segue.
O
