TOYOTA BZ4X 2022 Notices Demploi (in French)
Manufacturer: TOYOTA, Model Year: 2022, Model line: BZ4X, Model: TOYOTA BZ4X 2022Pages: 690, PDF Size: 60.29 MB
Page 141 of 690

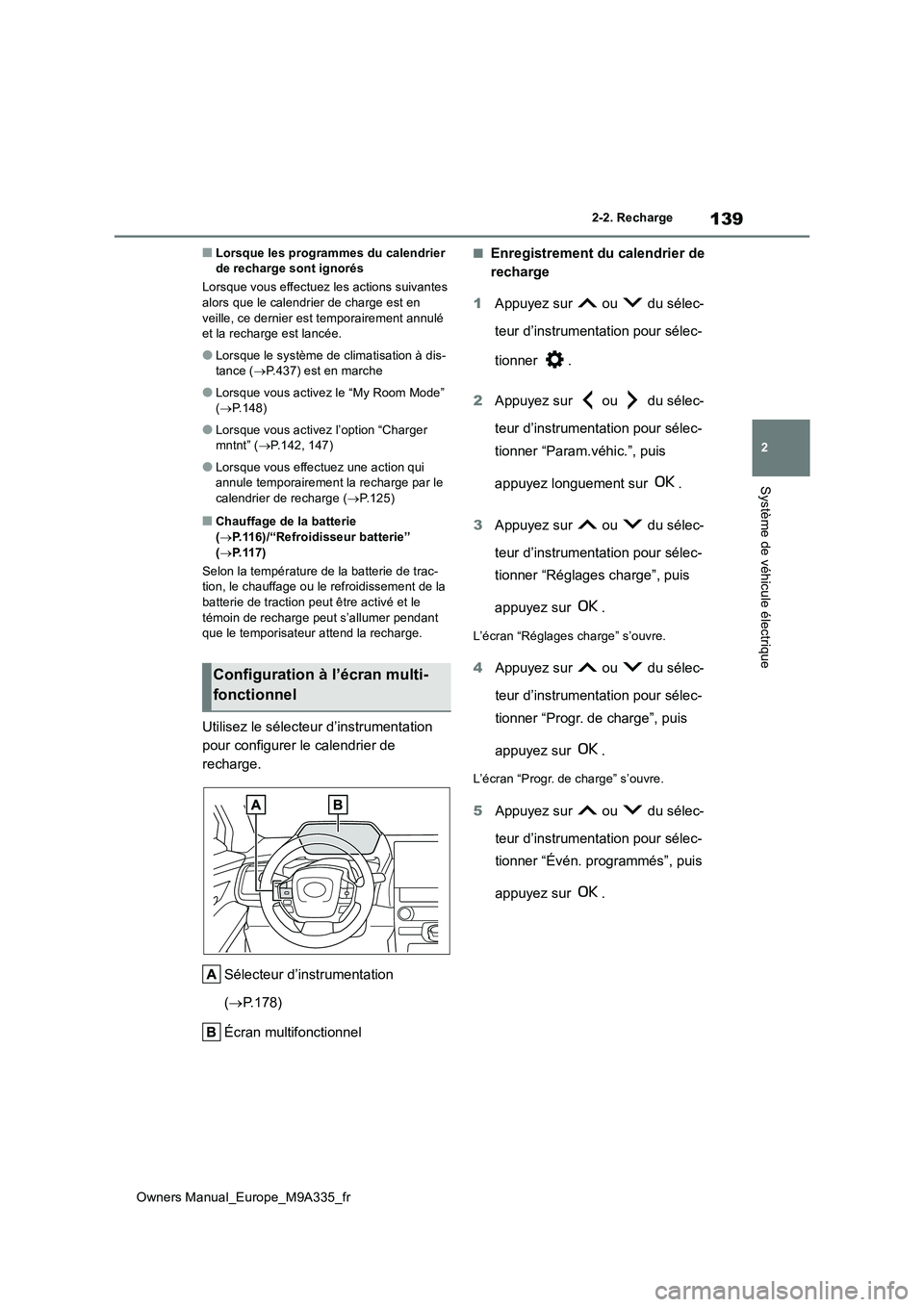

139
2
Owners Manual_Europe_M9A335_fr
2-2. Recharge
Système de véhicule électrique
■Lorsque les programmes du calendrier de recharge sont ignorés
Lorsque vous effectuez l es actions suivantes alors que le calendrier de charge est en
veille, ce dernier est temporairement annulé et la recharge est lancée.
●Lorsque le système de climatisation à dis-tance ( P.437) est en marche
●Lorsque vous activez le “My Room Mode” ( P.148)
●Lorsque vous activez l’option “Charger mntnt” ( P.142, 147)
●Lorsque vous effectuez une action qui annule temporairement la recharge par le calendrier de recharge ( P.125)
■Chauffage de la batterie
( P.116)/“Refroidisseur batterie” ( P.117)
Selon la température de la batterie de trac- tion, le chauffage ou le refroidissement de la
batterie de traction peut être activé et le témoin de recharge peut s’allumer pendant que le temporisateur attend la recharge.
Utilisez le sélecteur d’instrumentation
pour configurer le calendrier de
recharge.
Sélecteur d’instrumentation
( P.178)
Écran multifonctionnel
■Enregistrement du calendrier de
recharge
1 Appuyez sur ou du sélec-
teur d’instrumentation pour sélec-
tionner .
2 Appuyez sur ou du sélec-
teur d’instrumentation pour sélec-
tionner “Param.véhic.”, puis
appuyez longuement sur .
3 Appuyez sur ou du sélec-
teur d’instrumentation pour sélec-
tionner “Réglages charge”, puis
appuyez sur .
L’écran “Réglages charge” s’ouvre.
4 Appuyez sur ou du sélec-
teur d’instrumentation pour sélec-
tionner “Progr. de charge”, puis
appuyez sur .
L’écran “Progr. de charge” s’ouvre.
5 Appuyez sur ou du sélec-
teur d’instrumentation pour sélec-
tionner “Évén. programmés”, puis
appuyez sur .
Configuration à l’écran multi-
fonctionnel
Page 142 of 690

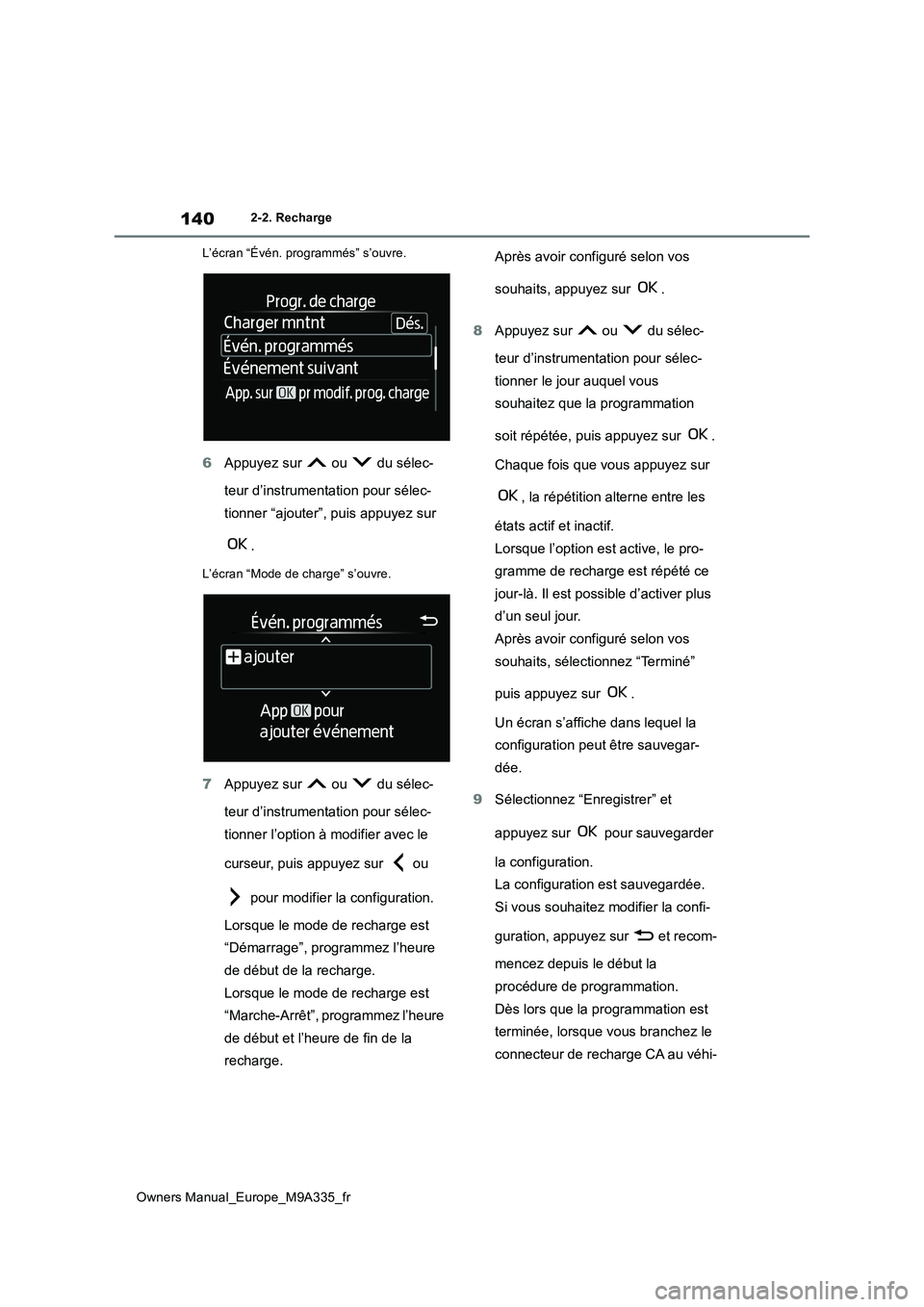

140
Owners Manual_Europe_M9A335_fr
2-2. Recharge
L’écran “Évén. programmés” s’ouvre.
6 Appuyez sur ou du sélec-
teur d’instrumentation pour sélec-
tionner “ajouter”, puis appuyez sur
.
L’écran “Mode de charge” s’ouvre.
7 Appuyez sur ou du sélec-
teur d’instrumentation pour sélec-
tionner l’option à modifier avec le
curseur, puis appuyez sur ou
pour modifier la configuration.
Lorsque le mode de recharge est
“Démarrage”, programmez l’heure
de début de la recharge.
Lorsque le mode de recharge est
“Marche-Arrêt”, programmez l’heure
de début et l’heure de fin de la
recharge.
Après avoir configuré selon vos
souhaits, appuyez sur .
8 Appuyez sur ou du sélec-
teur d’instrumentation pour sélec-
tionner le jour auquel vous
souhaitez que la programmation
soit répétée, puis appuyez sur .
Chaque fois que vous appuyez sur
, la répétition alterne entre les
états actif et inactif.
Lorsque l’option est active, le pro-
gramme de recharge est répété ce
jour-là. Il est possible d’activer plus
d’un seul jour.
Après avoir configuré selon vos
souhaits, sélectionnez “Terminé”
puis appuyez sur .
Un écran s’affiche dans lequel la
configuration peut être sauvegar-
dée.
9 Sélectionnez “Enregistrer” et
appuyez sur pour sauvegarder
la configuration.
La configuration est sauvegardée.
Si vous souhaitez modifier la confi-
guration, appuyez sur et recom-
mencez depuis le début la
procédure de programmation.
Dès lors que la programmation est
terminée, lorsque vous branchez le
connecteur de recharge CA au véhi-
Page 143 of 690

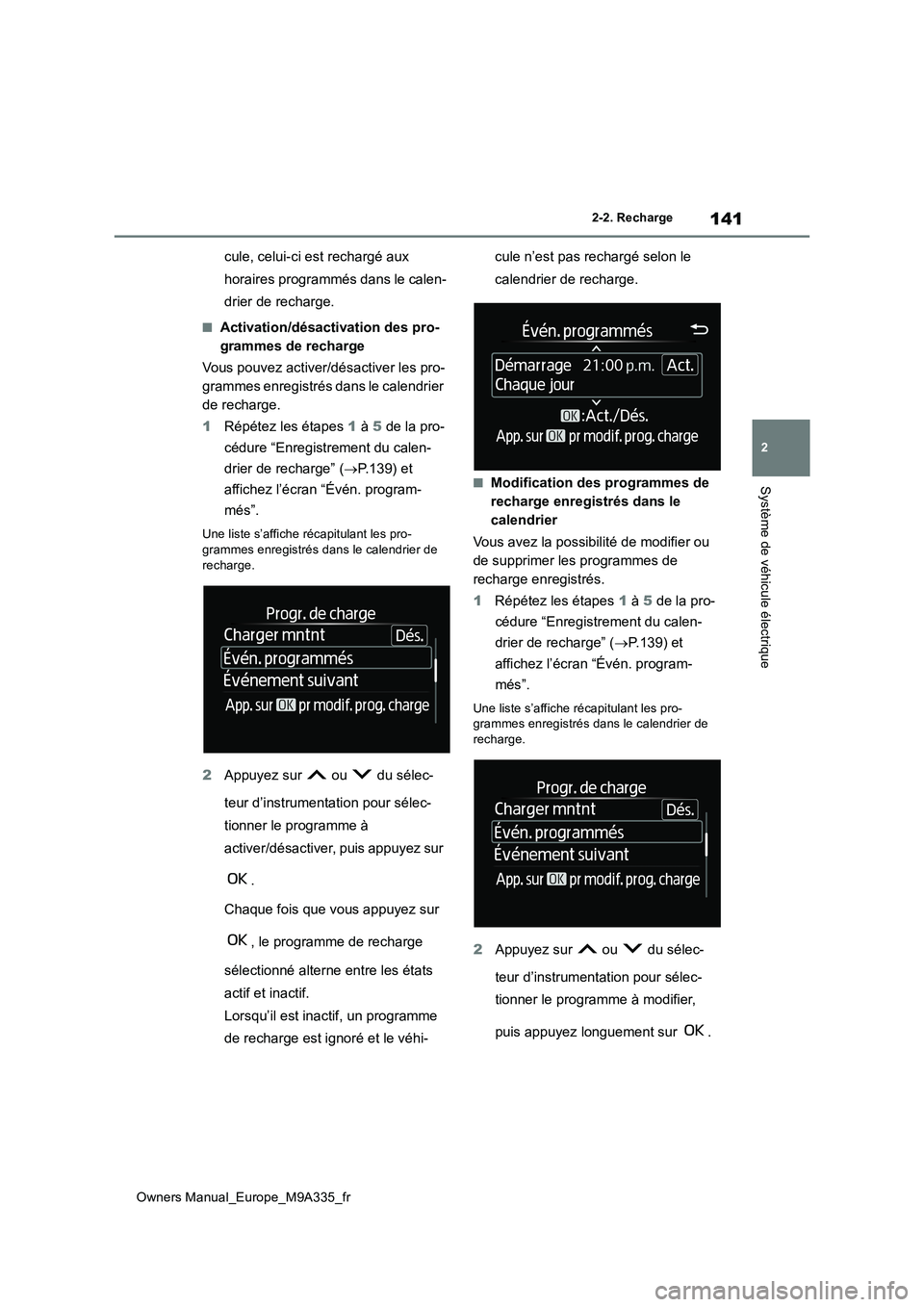

141
2
Owners Manual_Europe_M9A335_fr
2-2. Recharge
Système de véhicule électrique
cule, celui-ci est rechargé aux
horaires programmés dans le calen-
drier de recharge.
■Activation/désactivation des pro-
grammes de recharge
Vous pouvez activer/désactiver les pro-
grammes enregistrés dans le calendrier
de recharge.
1 Répétez les étapes 1 à 5 de la pro-
cédure “Enregistrement du calen-
drier de recharge” ( P.139) et
affichez l’écran “Évén. program-
més”.
Une liste s’affiche récapitulant les pro- grammes enregistrés dans le calendrier de
recharge.
2 Appuyez sur ou du sélec-
teur d’instrumentation pour sélec-
tionner le programme à
activer/désactiver, puis appuyez sur
.
Chaque fois que vous appuyez sur
, le programme de recharge
sélectionné alterne entre les états
actif et inactif.
Lorsqu’il est inactif, un programme
de recharge est ignoré et le véhi-
cule n’est pas rechargé selon le
calendrier de recharge.
■Modification des programmes de
recharge enregistrés dans le
calendrier
Vous avez la possibilité de modifier ou
de supprimer les programmes de
recharge enregistrés.
1 Répétez les étapes 1 à 5 de la pro-
cédure “Enregistrement du calen-
drier de recharge” ( P.139) et
affichez l’écran “Évén. program-
més”.
Une liste s’affiche récapitulant les pro- grammes enregistrés dans le calendrier de
recharge.
2 Appuyez sur ou du sélec-
teur d’instrumentation pour sélec-
tionner le programme à modifier,
puis appuyez longuement sur .
Page 144 of 690

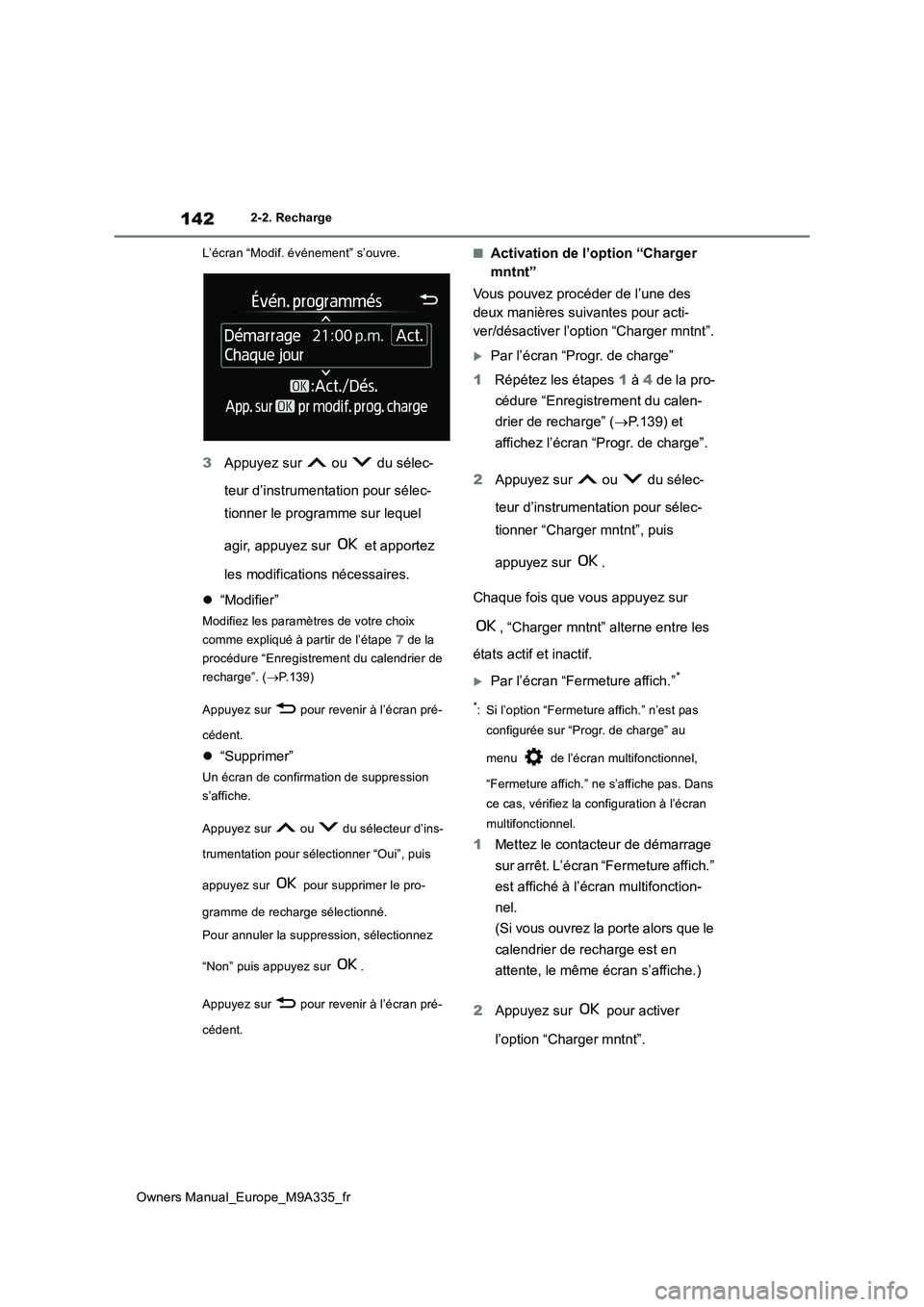

142
Owners Manual_Europe_M9A335_fr
2-2. Recharge
L’écran “Modif. événement” s’ouvre.
3 Appuyez sur ou du sélec-
teur d’instrumentation pour sélec-
tionner le programme sur lequel
agir, appuyez sur et apportez
les modifications nécessaires.
“Modifier”
Modifiez les paramètres de votre choix
comme expliqué à partir de l’étape 7 de la
procédure “Enregistrement du calendrier de
recharge”. ( P.139)
Appuyez sur pour rev enir à l’écran pré-
cédent.
“Supprimer”
Un écran de confirmation de suppression
s’affiche.
Appuyez sur ou du sélecteur d’ins-
trumentation pour sélectionner “Oui”, puis
appuyez sur pour s upprimer le pro-
gramme de recharge sélectionné.
Pour annuler la suppression, sélectionnez
“Non” puis appuyez sur .
Appuyez sur pour rev enir à l’écran pré-
cédent.
■Activation de l’option “Charger
mntnt”
Vous pouvez procéder de l’une des
deux manières suivantes pour acti-
ver/désactiver l’option “Charger mntnt”.
Par l’écran “Progr. de charge”
1 Répétez les étapes 1 à 4 de la pro-
cédure “Enregistrement du calen-
drier de recharge” ( P.139) et
affichez l’écran “Progr. de charge”.
2 Appuyez sur ou du sélec-
teur d’instrumentation pour sélec-
tionner “Charger mntnt”, puis
appuyez sur .
Chaque fois que vous appuyez sur
, “Charger mntnt” alterne entre les
états actif et inactif.
Par l’écran “Fermeture affich.”*
*: Si l’option “Fermeture affich.” n’est pas
configurée sur “Progr. de charge” au
menu de l’écran multifonctionnel,
“Fermeture affich.” ne s’affiche pas. Dans
ce cas, vérifiez la configuration à l’écran
multifonctionnel.
1 Mettez le contacteur de démarrage
sur arrêt. L’écran “Fermeture affich.”
est affiché à l’écran multifonction-
nel.
(Si vous ouvrez la porte alors que le
calendrier de recharge est en
attente, le même écran s’affiche.)
2 Appuyez sur pour activer
l’option “Charger mntnt”.
Page 145 of 690

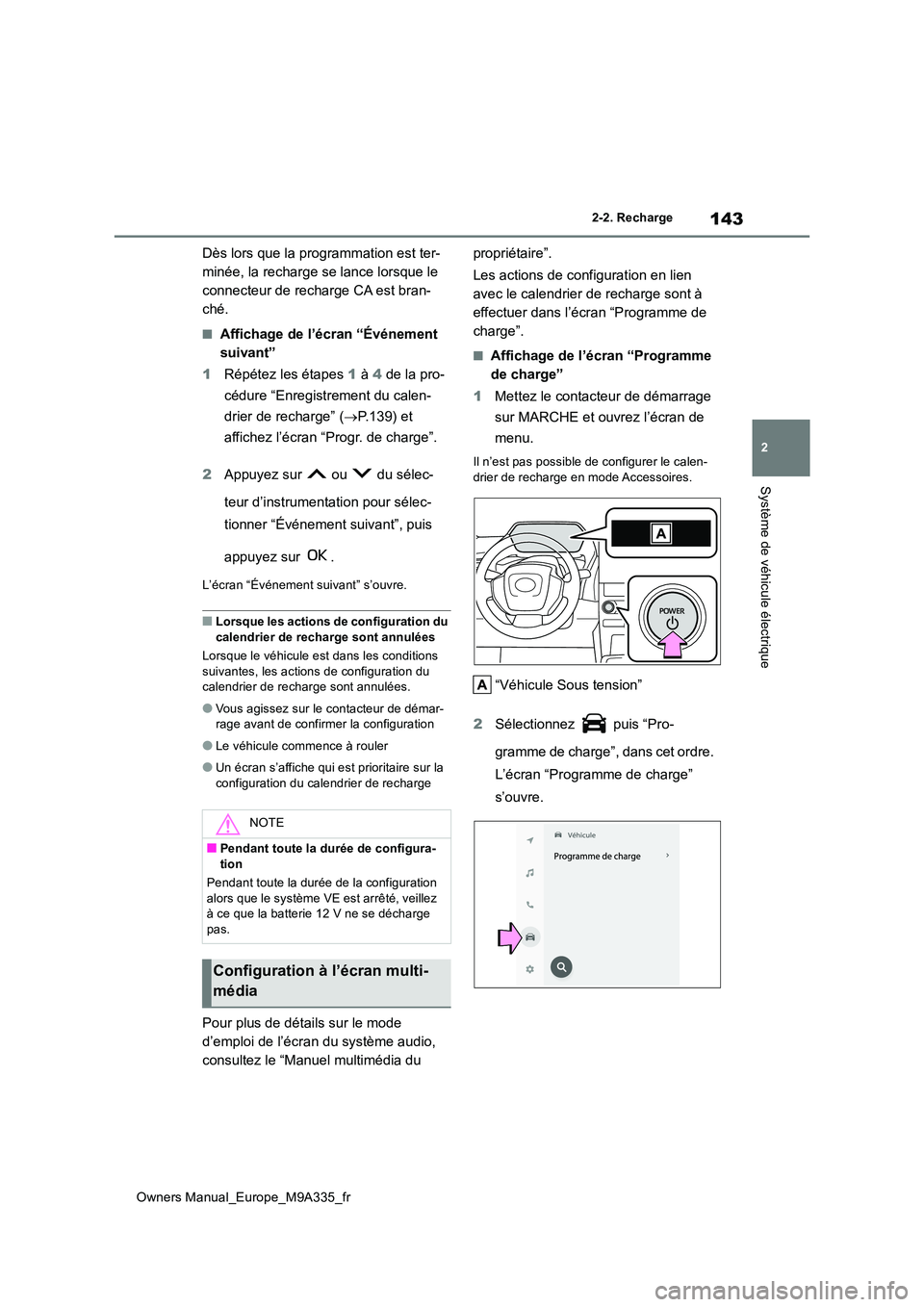

143
2
Owners Manual_Europe_M9A335_fr
2-2. Recharge
Système de véhicule électrique
Dès lors que la programmation est ter-
minée, la recharge se lance lorsque le
connecteur de recharge CA est bran-
ché.
■Affichage de l’écran “Événement
suivant”
1 Répétez les étapes 1 à 4 de la pro-
cédure “Enregistrement du calen-
drier de recharge” ( P.139) et
affichez l’écran “Progr. de charge”.
2 Appuyez sur ou du sélec-
teur d’instrumentation pour sélec-
tionner “Événement suivant”, puis
appuyez sur .
L’écran “Événement suivant” s’ouvre.
■Lorsque les actions de configuration du
calendrier de recharge sont annulées
Lorsque le véhicule est dans les conditions suivantes, les actions de configuration du calendrier de recharge sont annulées.
●Vous agissez sur le contacteur de démar-rage avant de confirmer la configuration
●Le véhicule commence à rouler
●Un écran s’affiche qui est prioritaire sur la configuration du calendrier de recharge
Pour plus de détails sur le mode
d’emploi de l’écran du système audio,
consultez le “Manuel multimédia du
propriétaire”.
Les actions de configuration en lien
avec le calendrier de recharge sont à
effectuer dans l’écran “Programme de
charge”.
■Affichage de l’écran “Programme
de charge”
1 Mettez le contacteur de démarrage
sur MARCHE et ouvrez l’écran de
menu.
Il n’est pas possible de configurer le calen- drier de recharge en mode Accessoires.
“Véhicule Sous tension”
2 Sélectionnez puis “Pro-
gramme de charge”, dans cet ordre.
L’écran “Programme de charge”
s’ouvre.
NOTE
■Pendant toute la durée de configura-
tion
Pendant toute la durée de la configuration alors que le système VE est arrêté, veillez à ce que la batterie 12 V ne se décharge
pas.
Configuration à l’écran multi-
média
Page 146 of 690

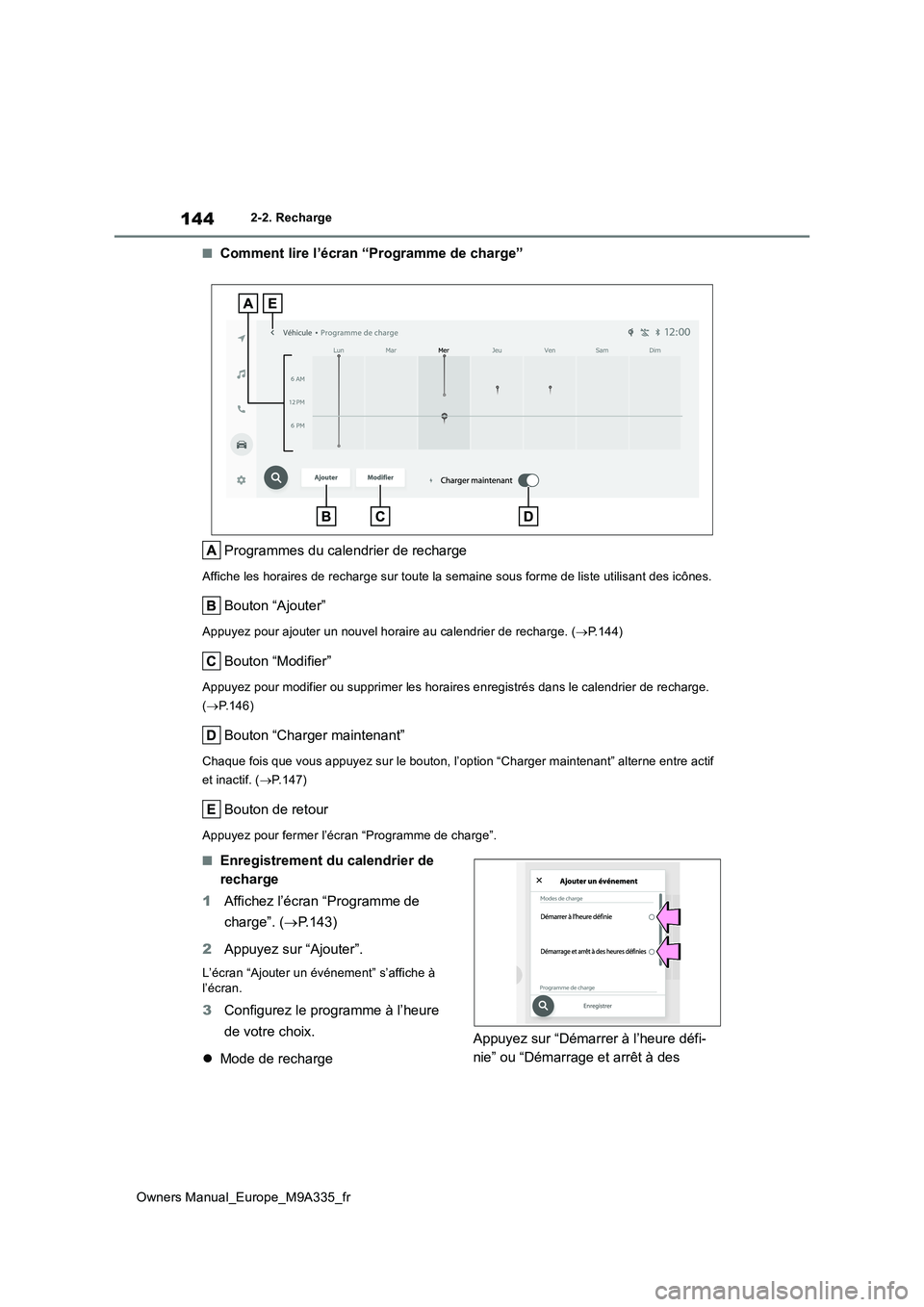

144
Owners Manual_Europe_M9A335_fr
2-2. Recharge
■Comment lire l’écran “Programme de charge”
Programmes du calendrier de recharge
Affiche les horaires de recharge sur toute la semaine sous form e de liste utilisant des icônes.
Bouton “Ajouter”
Appuyez pour ajouter un nouvel horaire au calendrier de recharge. (P.144)
Bouton “Modifier”
Appuyez pour modifier ou supprimer les horaires enregistrés dans le calendrier de recharge.
( P.146)
Bouton “Charger maintenant”
Chaque fois que vous appuyez sur le bouton, l’option “Charger maintenant” alterne entre actif
et inactif. ( P.147)
Bouton de retour
Appuyez pour fermer l’écran “Programme de charge”.
■Enregistrement du calendrier de
recharge
1 Affichez l’écran “Programme de
charge”. ( P.143)
2 Appuyez sur “Ajouter”.
L’écran “Ajouter un événement” s’affiche à l’écran.
3 Configurez le programme à l’heure
de votre choix.
Mode de recharge
Appuyez sur “Démarrer à l’heure défi-
nie” ou “Démarrage et arrêt à des
Page 147 of 690

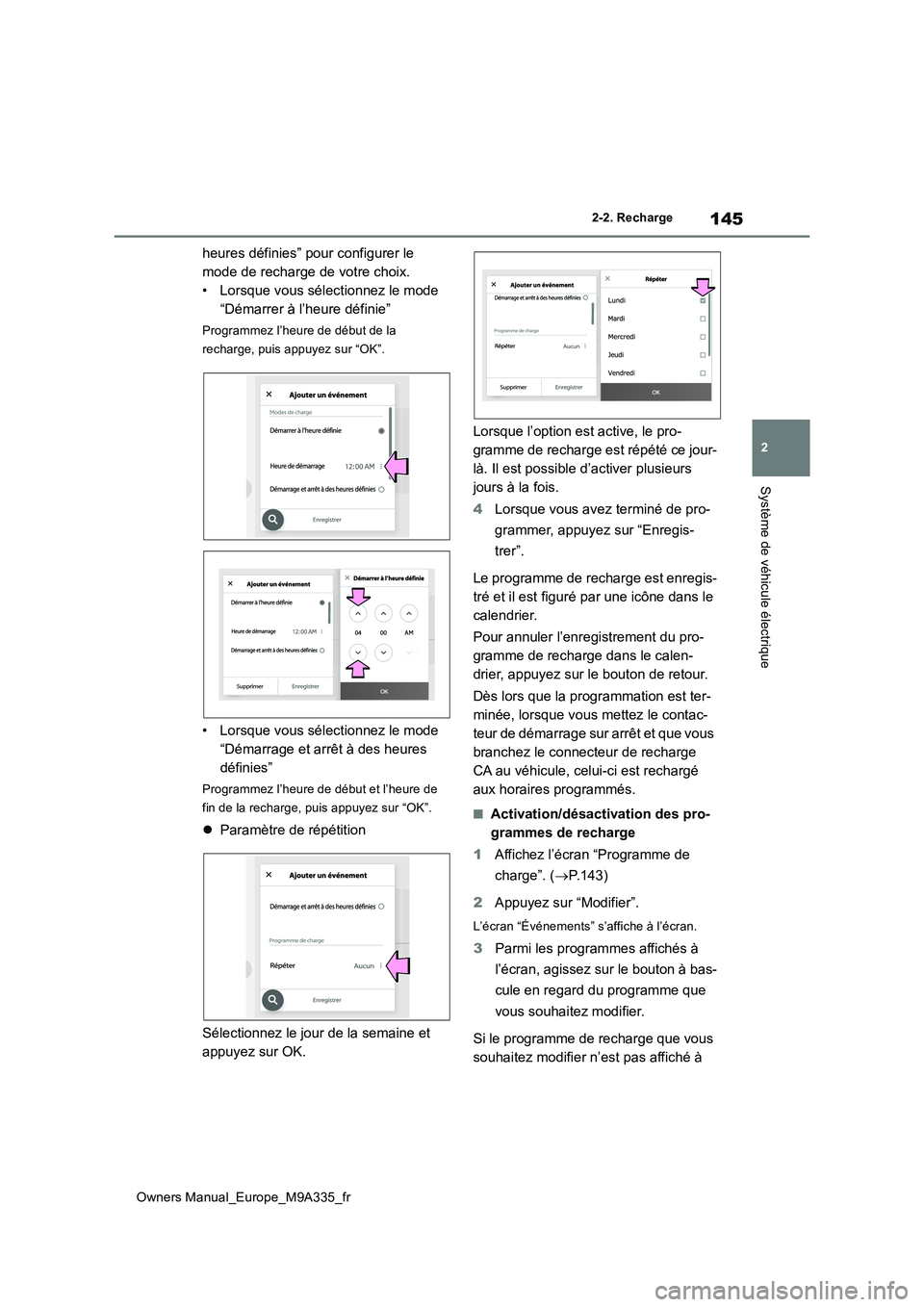

145
2
Owners Manual_Europe_M9A335_fr
2-2. Recharge
Système de véhicule électrique
heures définies” pour configurer le
mode de recharge de votre choix.
• Lorsque vous sélectionnez le mode
“Démarrer à l’heure définie”
Programmez l’heure de début de la
recharge, puis appuyez sur “OK”.
• Lorsque vous sélectionnez le mode
“Démarrage et arrêt à des heures
définies”
Programmez l’heure de début et l’heure de
fin de la recharge, puis appuyez sur “OK”.
Paramètre de répétition
Sélectionnez le jour de la semaine et
appuyez sur OK.
Lorsque l’option est active, le pro-
gramme de recharge est répété ce jour-
là. Il est possible d’activer plusieurs
jours à la fois.
4 Lorsque vous avez terminé de pro-
grammer, appuyez sur “Enregis-
trer”.
Le programme de recharge est enregis-
tré et il est figuré par une icône dans le
calendrier.
Pour annuler l’enregistrement du pro-
gramme de recharge dans le calen-
drier, appuyez sur le bouton de retour.
Dès lors que la programmation est ter-
minée, lorsque vous mettez le contac-
teur de démarrage sur arrêt et que vous
branchez le connecteur de recharge
CA au véhicule, celui-ci est rechargé
aux horaires programmés.
■Activation/désactivation des pro-
grammes de recharge
1 Affichez l’écran “Programme de
charge”. ( P.143)
2 Appuyez sur “Modifier”.
L’écran “Événements” s’affiche à l’écran.
3Parmi les programmes affichés à
l’écran, agissez sur le bouton à bas-
cule en regard du programme que
vous souhaitez modifier.
Si le programme de recharge que vous
souhaitez modifier n’est pas affiché à
Page 148 of 690

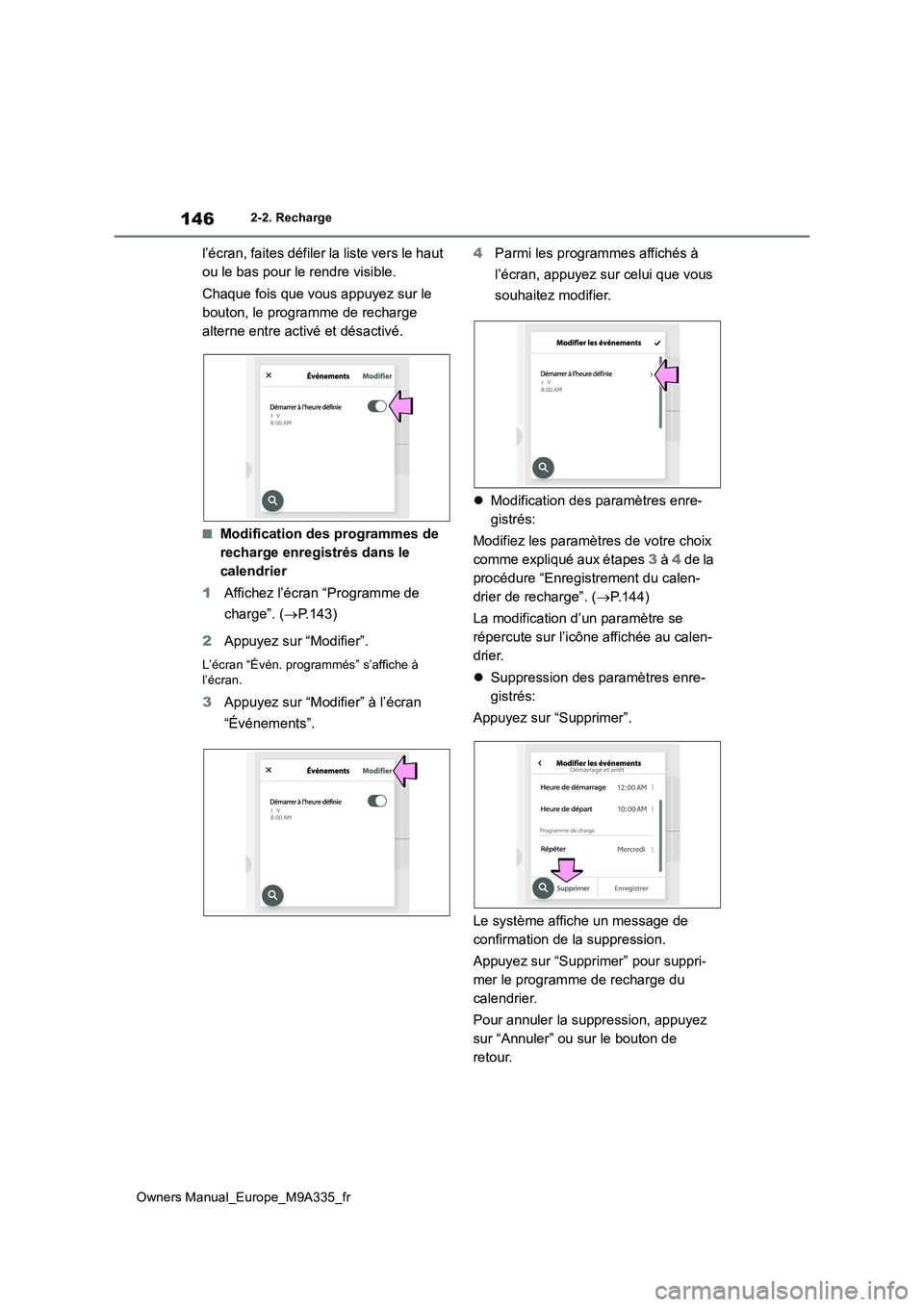

146
Owners Manual_Europe_M9A335_fr
2-2. Recharge
l’écran, faites défiler la liste vers le haut
ou le bas pour le rendre visible.
Chaque fois que vous appuyez sur le
bouton, le programme de recharge
alterne entre activé et désactivé.
■Modification des programmes de
recharge enregistrés dans le
calendrier
1 Affichez l’écran “Programme de
charge”. ( P.143)
2 Appuyez sur “Modifier”.
L’écran “Évén. programmés” s’affiche à l’écran.
3 Appuyez sur “Modifier” à l’écran
“Événements”.
4 Parmi les programmes affichés à
l’écran, appuyez sur celui que vous
souhaitez modifier.
Modification des paramètres enre-
gistrés:
Modifiez les paramètres de votre choix
comme expliqué aux étapes 3 à 4 de la
procédure “Enregistrement du calen-
drier de recharge”. ( P.144)
La modification d’un paramètre se
répercute sur l’icône affichée au calen-
drier.
Suppression des paramètres enre-
gistrés:
Appuyez sur “Supprimer”.
Le système affiche un message de
confirmation de la suppression.
Appuyez sur “Supprimer” pour suppri-
mer le programme de recharge du
calendrier.
Pour annuler la suppression, appuyez
sur “Annuler” ou sur le bouton de
retour.
Page 149 of 690

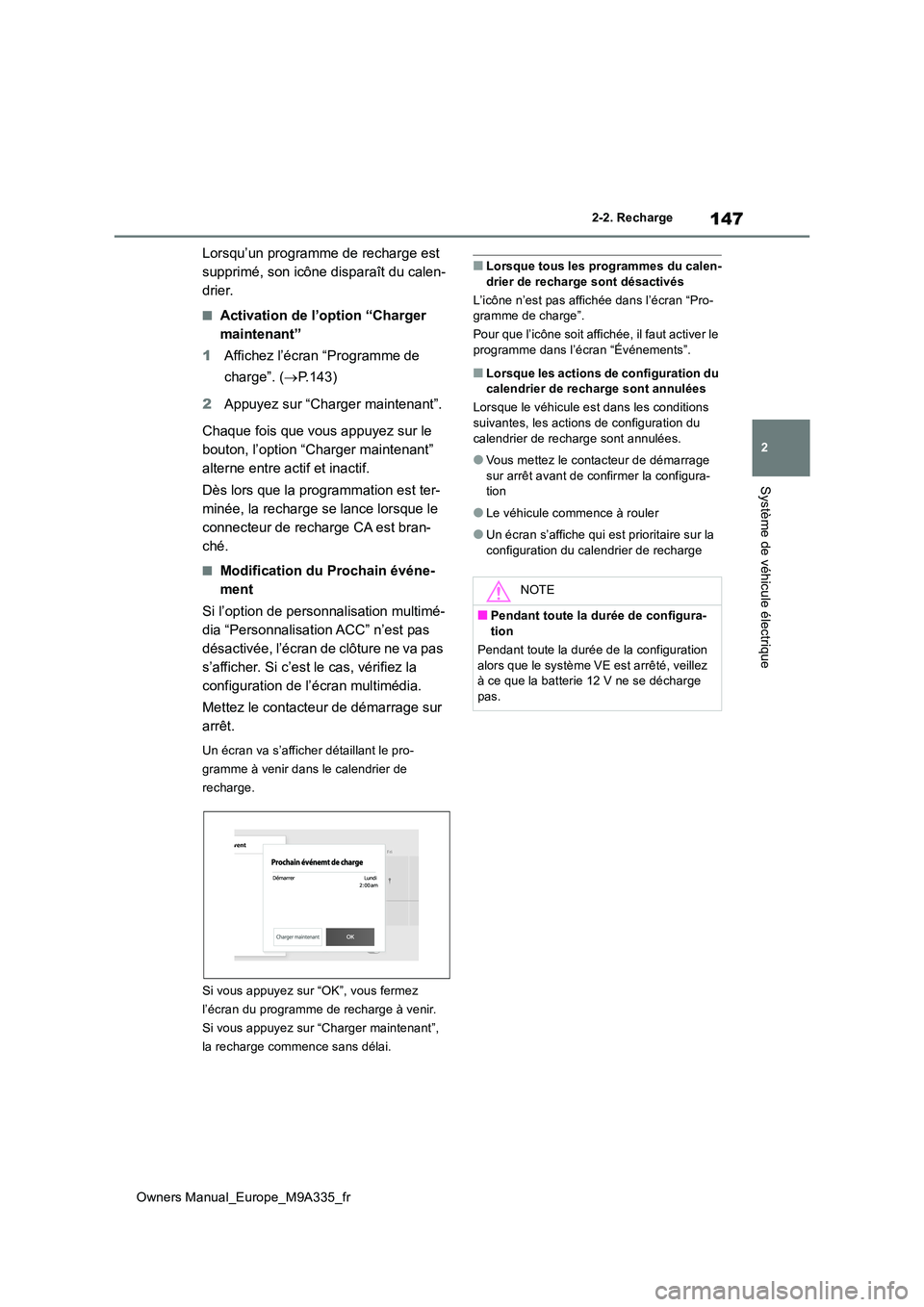

147
2
Owners Manual_Europe_M9A335_fr
2-2. Recharge
Système de véhicule électrique
Lorsqu’un programme de recharge est
supprimé, son icône disparaît du calen-
drier.
■Activation de l’option “Charger
maintenant”
1 Affichez l’écran “Programme de
charge”. ( P.143)
2 Appuyez sur “Charger maintenant”.
Chaque fois que vous appuyez sur le
bouton, l’option “Charger maintenant”
alterne entre actif et inactif.
Dès lors que la programmation est ter-
minée, la recharge se lance lorsque le
connecteur de recharge CA est bran-
ché.
■Modification du Prochain événe-
ment
Si l’option de personnalisation multimé-
dia “Personnalisation ACC” n’est pas
désactivée, l’écran de clôture ne va pas
s’afficher. Si c’est le cas, vérifiez la
configuration de l’écran multimédia.
Mettez le contacteur de démarrage sur
arrêt.
Un écran va s’afficher détaillant le pro-
gramme à venir dans le calendrier de
recharge.
Si vous appuyez sur “OK”, vous fermez
l’écran du programme de recharge à venir.
Si vous appuyez sur “Charger maintenant”,
la recharge commence sans délai.
■Lorsque tous les programmes du calen- drier de recharge sont désactivés
L’icône n’est pas affichée dans l’écran “Pro- gramme de charge”.
Pour que l’icône soit affichée, il faut activer le
programme dans l’écran “Événements”.
■Lorsque les actions de configuration du calendrier de recharge sont annulées
Lorsque le véhicule est dans les conditions suivantes, les actions de configuration du
calendrier de recharge sont annulées.
●Vous mettez le contacteur de démarrage
sur arrêt avant de confirmer la configura- tion
●Le véhicule commence à rouler
●Un écran s’affiche qui est prioritaire sur la
configuration du calendrier de recharge
NOTE
■Pendant toute la durée de configura- tion
Pendant toute la durée de la configuration
alors que le système VE est arrêté, veillez à ce que la batterie 12 V ne se décharge pas.
Page 150 of 690

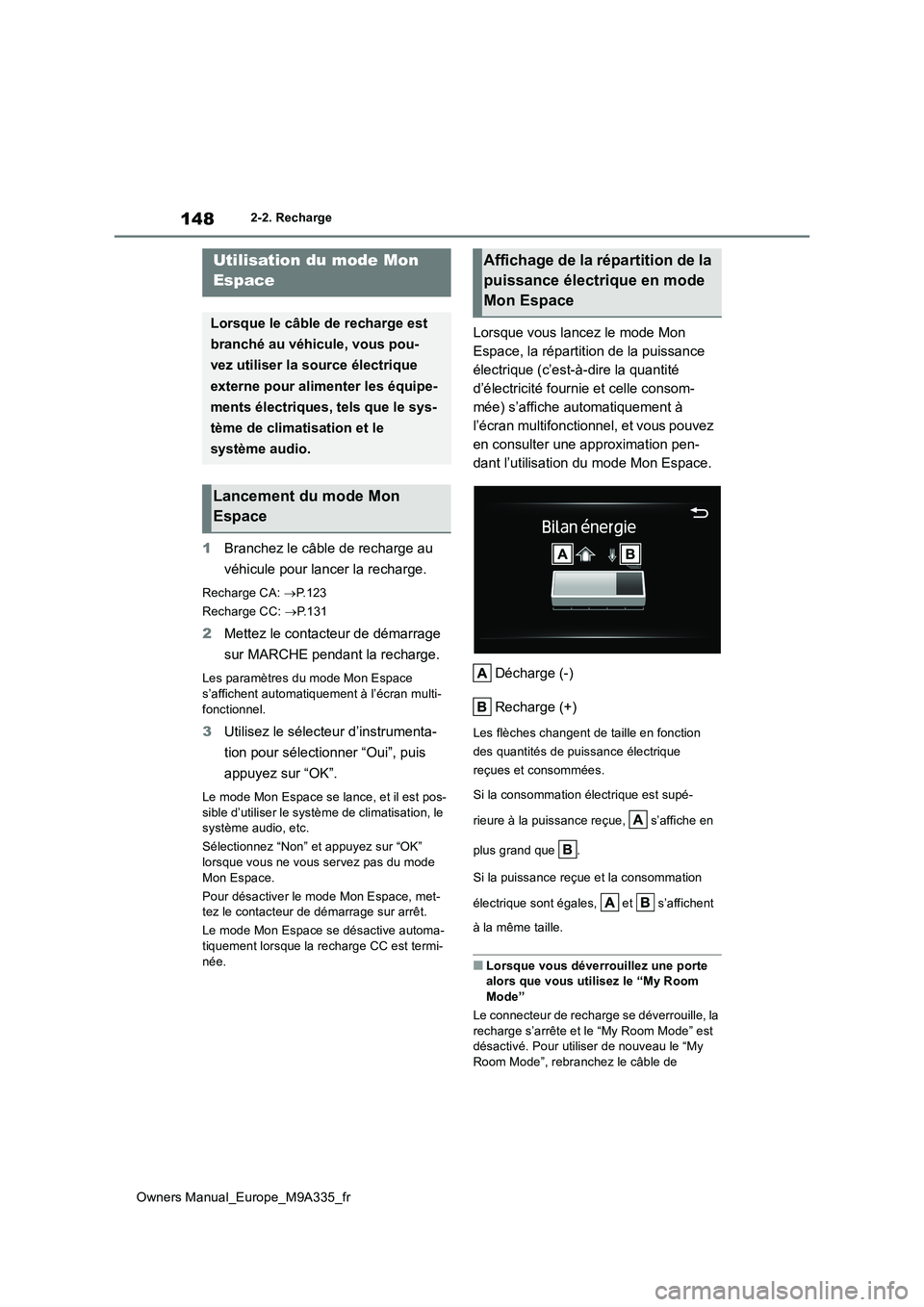

148
Owners Manual_Europe_M9A335_fr
2-2. Recharge
1Branchez le câble de recharge au
véhicule pour lancer la recharge.
Recharge CA: P.123
Recharge CC: P.131
2Mettez le contacteur de démarrage
sur MARCHE pendant la recharge.
Les paramètres du mode Mon Espace s’affichent automatiquement à l’écran multi-
fonctionnel.
3 Utilisez le sélecteur d’instrumenta-
tion pour sélectionner “Oui”, puis
appuyez sur “OK”.
Le mode Mon Espace se lance, et il est pos- sible d’utiliser le système de climatisation, le système audio, etc.
Sélectionnez “Non” et appuyez sur “OK”
lorsque vous ne vous servez pas du mode Mon Espace.
Pour désactiver le mode Mon Espace, met- tez le contacteur de démarrage sur arrêt.
Le mode Mon Espace se désactive automa-
tiquement lorsque la recharge CC est termi- née.
Lorsque vous lancez le mode Mon
Espace, la répartition de la puissance
électrique (c’est-à-dire la quantité
d’électricité fournie et celle consom-
mée) s’affiche automatiquement à
l’écran multifonctionnel, et vous pouvez
en consulter une approximation pen-
dant l’utilisation du mode Mon Espace.
Décharge (-)
Recharge (+)
Les flèches changent de taille en fonction
des quantités de puissance électrique
reçues et consommées.
Si la consommation électrique est supé-
rieure à la puissance reçue, s’affiche en
plus grand que .
Si la puissance reçue et la consommation
électrique sont égales, et s’affichent
à la même taille.
■Lorsque vous déverrouillez une porte alors que vous utilisez le “My Room Mode”
Le connecteur de recharge se déverrouille, la
recharge s’arrête et le “My Room Mode” est désactivé. Pour utiliser de nouveau le “My
Room Mode”, rebranchez le câble de
Utilisation du mode Mon
Espace
Lorsque le câble de recharge est
branché au véhicule, vous pou-
vez utiliser la source électrique
externe pour alimenter les équipe-
ments électriques, tels que le sys-
tème de climatisation et le
système audio.
Lancement du mode Mon
Espace
Affichage de la répartition de la
puissance électrique en mode
Mon Espace
