TOYOTA C-HR 2019 Instruksjoner for bruk (in Norwegian)

801-2. Barnesikkerhet
C-HR_HV_OM_Europe_OM10647NOn

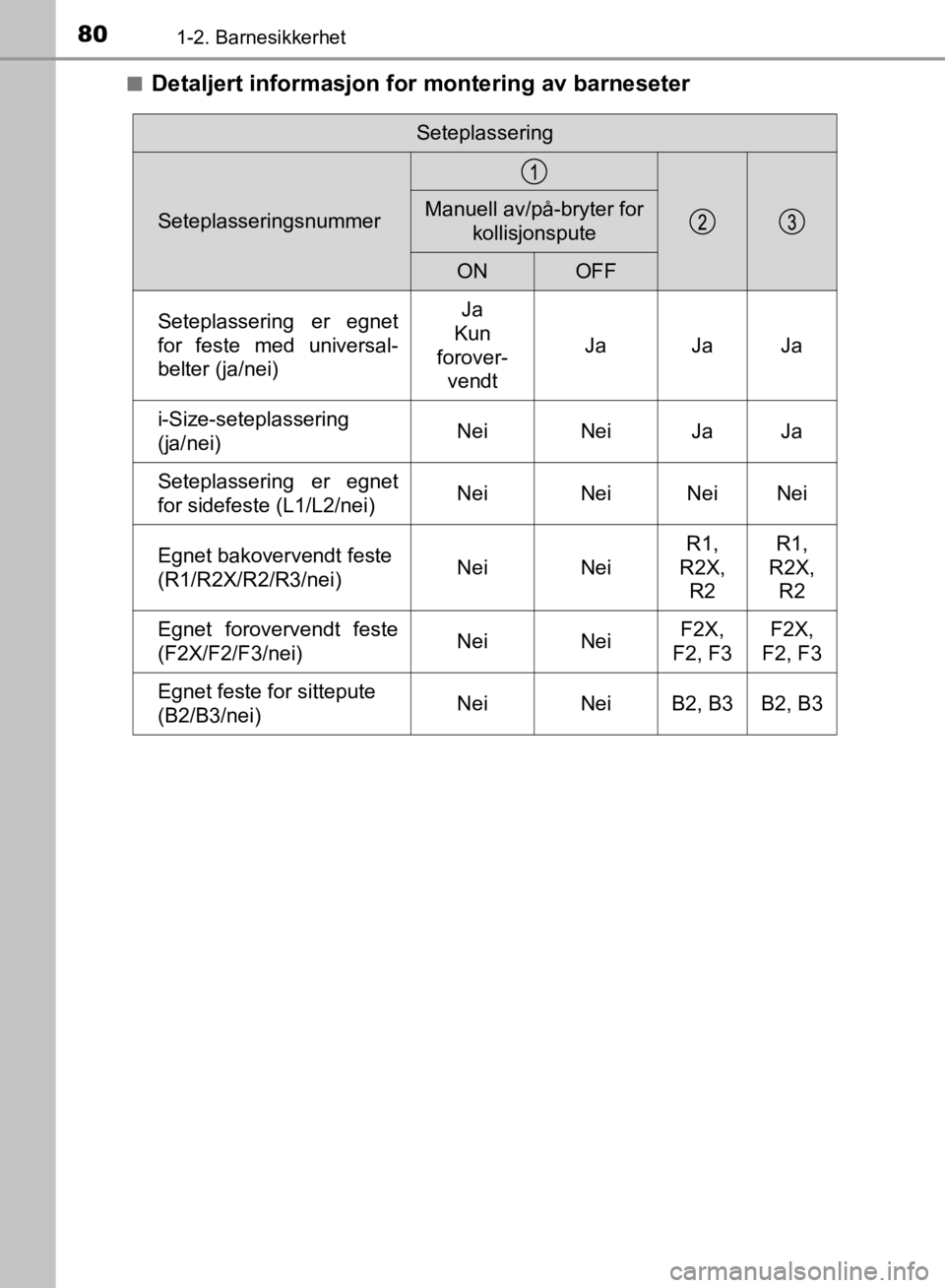

Detaljert informasjon for montering av barneseter
Seteplassering
SeteplasseringsnummerManuell av/på-bryter for
kollisjonspute
ONOFF
Seteplassering er egnet
for feste med universal-
belter (ja/nei)Ja
Kun
forover- vendt
JaJaJa
i-Size-seteplassering
(ja/nei)NeiNeiJaJa
Seteplassering er egnet
for sidefeste (L1/L2/nei)NeiNeiNeiNei
Egnet bakovervendt feste
(R1/R2X/R2/R3/nei)NeiNei
R1,
R2X, R2R1,
R2X, R2
Egnet forovervendt feste
(F2X/F2/F3/nei)NeiNeiF2X,
F2, F3F2X,
F2, F3
Egnet feste for sittepute
(B2/B3/nei)NeiNeiB2, B3B2, B3
OM10647NO.book Page 80 Monday, November 18, 2019 1:35 PM

811-2. Barnesikkerhet
1
Sikkerhet
C-HR_HV_OM_Europe_OM10647NO
ISOFIX-barneseter er delt inn i ulike ”fester”. Barnesetet kan brukes
i de seteplasseringene for ”feste” som er nevnt i tabellen ovenfor.
Se følgende tabell for type forhold for ”feste”.
Hvis barnesetet ikke har noen type ”feste” (eller hvis du ikke finner
informasjon i tabellen nedenfor), se ”kjøretøylisten” for barnesetet
for informasjon om komp atibilitet eller spør forhandleren av barne-
setet.

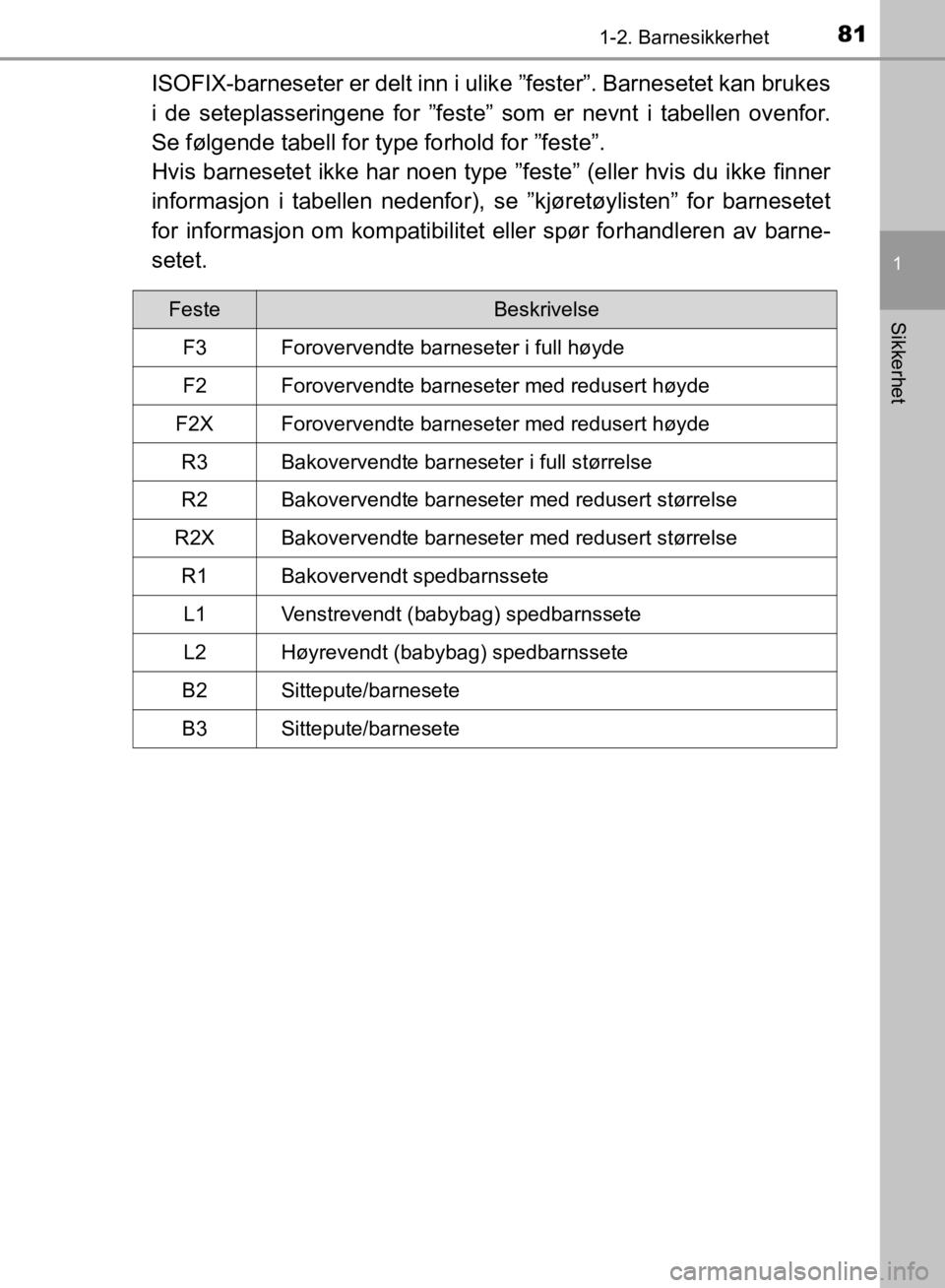

FesteBeskrivelse
F3Forovervendte barneseter i full høyde
F2Forovervendte barneseter med redusert høyde
F2XForovervendte barneseter med redusert høyde
R3Bakovervendte barneseter i full størrelse
R2Bakovervendte barneseter med redusert størrelse
R2XBakovervendte barneseter med redusert størrelse
R1Bakovervendt spedbarnssete
L1Venstrevendt (babybag) spedbarnssete
L2Høyrevendt (babybag) spedbarnssete
B2Sittepute/barnesete
B3Sittepute/barnesete
OM10647NO.book Page 81 Monday, November 18, 2019 1:35 PM

821-2. Barnesikkerhet
C-HR_HV_OM_Europe_OM10647NOn
Anbefalte barneseter
og kompatibilitetstabell
Det kan være at barnesetene i tabellen ikke er tilgjengelige utenfor
LATIN-området.
Ved feste av noen typer barneseter i baksetet er det kanskje ikke mu-
lig å bruke sikkerhetsbeltene ved siden av barnesetet uten at det kom-
mer borti eller påvirker effektivitet en til sikkerhetsbeltet. Kontroller at
sikkerhetsbeltet sitter stramt over sk ulderen og lavt over hoftene. Hvis
det ikke gjør det, eller det kommer borti barnesetet, flyttes barnesetet
til en annen posisjon. Gjør du ikke det, kan det medføre alvorlige per-
sonskader.

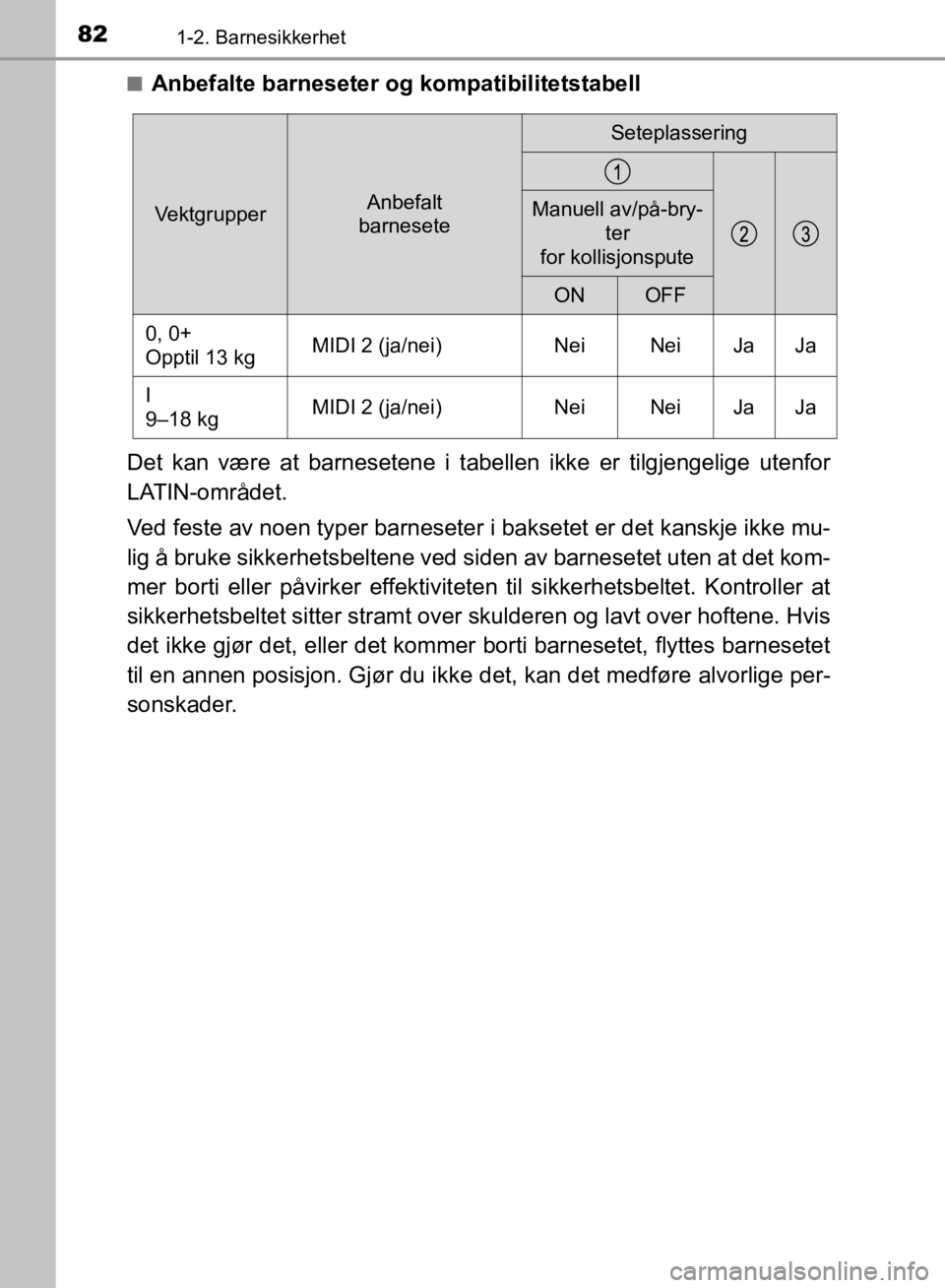

VektgrupperAnbefalt
barnesete
Seteplassering
Manuell av/på-bry- ter
for kollisjonspute
ONOFF
0, 0+
Opptil 13 kg MIDI 2 (ja/nei)NeiNeiJaJa
I
9–18 kg MIDI 2 (ja/nei)NeiNeiJaJa
OM10647NO.book Page 82 Monday, November 18, 2019 1:35 PM

831-2. Barnesikkerhet
1
Sikkerhet
C-HR_HV_OM_Europe_OM10647NO
lVed montering av barnesete i bakset et, justeres forsetet slik at
det ikke er i veien for barnet eller barnesetet.
l Ved montering av et barnesete m ed base: Hvis seteryggen er i
veien for barnesetet når barnesetet settes i basen, skyver du se-
teryggen bakover til det ikke er i veien lenger.
l Hvis sikkerhetsbeltets skul-
derfeste er foran belteføreren
på barnesetet, flytter du sete-
puten fremover.
l Ved montering av en sittepute/barnes ete: Hvis barnet sitter vel-
dig rett i ryggen på sitteputen, justerer du vinkelen på seteryggen
til en mer komfortabel stilling. Og hvis sikkerhets beltets skulder-
feste er foran belteføreren på barnesetet, flytter du seteputen fre-
mover.
OM10647NO.book Page 83 Monday, November 18, 2019 1:35 PM

841-2. Barnesikkerhet
C-HR_HV_OM_Europe_OM10647NO
Kontroller bruksanvisningen som følger med barnesetet for montering
av barnesetet.
Monteringsmetode for barneseter
MonteringsmetodeSide
Sikkerhets- beltefeste S. 85
Nedre
ISOFIX-feste S. 87
Toppreimfeste
S. 89
OM10647NO.book Page 84 Monday, November 18, 2019 1:35 PM

851-2. Barnesikkerhet
1
Sikkerhet
C-HR_HV_OM_Europe_OM10647NOn
Montere barnesete med sikkerhetsbelte
Monter barnesetet i henhold til bruksanvisningen som følger med
barnesetet.
Hvis barnesetet ikke er i kategori
en ”universell” (eller nødvendig in-
formasjon ikke finnes i tabellen), kan du se ”Kjøretøylisten” fra pro-
dusenten av barnesetet for ulike mulige monteringsplasseringer, el-
ler kontrollere kompatibiliteten etter at du har spurt forhandleren av
barnesetet. ( S. 61, 62, 70, 71, 77, 78)
Hvis du må montere barnesetet i passasjersetet foran, se S. 56
for justering av passasjersetet foran.
Hvis hodestøtten er i veien for barnesetet og den kan fjernes,
fjerner du hodestøtten. Hvis ikke, settes hodestøtten i øvre posi-
sjon. ( S. 188)
Trekk sikkerhetsbeltet gjen-
nom barnesetet, og sett fes-
tebøylen i beltelåsen. Kon-
troller at beltet ikke er vridd.
Fest sikkerhetsbeltet til bar-
nesetet i henhold til anvisnin-
gene som fulgte med barne-
setet.
Hvis barnesetet ikke er ut-
styrt med en funksjon som lå-
ser sikkerhetsbeltet, må du
sikre barnesetet med et låse-
klips.
Etter at du har montert barnesetet, bør du bevege det frem og til-
bake for å sjekke at det sitter skikkelig fast. ( S. 86)
Barnesete festet med sikkerhetsbelte
1
2
3
4
5
OM10647NO.book Page 85 Monday, November 18, 2019 1:35 PM

861-2. Barnesikkerhet
C-HR_HV_OM_Europe_OM10647NOn
Fjerne et barnesete montert med sikkerhetsbeltet
Trykk på utløserknappen til beltelåsen, og la sikkerhetsbeltet bli
trukket helt inn.
Når du løsner beltelåsen, kan barnesetet sprette opp på grunn av at se-
teputen spretter litt opp. Løsne beltelåsen mens du holder barnesetet
nede.
Siden sikkerhetsbeltet ruller seg inn automatisk, setter du det langsomt i
oppbevaringsposisjon.
n
Montering av barnesete
Du trenger kanskje et låseklips til å feste barnesetet. Følg produsentens an-
visninger. Hvis barnesetet ikke er utstyrt med et låseklips, kan du kjøpe artik-
kelen nedenfor fra en autorisert Toyota-forhandler, et verksted autorisert av
Toyota eller et annet pålitelig verksted: Låseklips for barnesete
(delenr. 73119-22010)
ADVARSEL
n Montering av barnesete
Ta hensyn til følgende forholdsregler.
Hvis dette ikke gjøres, kan det føre til dødsfall eller alvorlige personskader.
l Ikke la barn leke med sikkerhetsbeltet. Dersom sikkerhetsbeltet vikler seg
rundt halsen til et barn, kan det føre til kvelning eller andre alvorlige ska-
der. Hvis dette skjer og du ikke klarer å løsne beltelåsen, må du klippe av
beltet med en saks.
l Kontroller at beltet og festebøylen er sikkert festet, og at sikkerhetsbeltet
ikke er vridd.
l Dra barnesetet fremover, bakover og til venstre og høyre for å kontrollere
at det er riktig montert.
l Når barnesetet er festet, må du aldri justere setet.
l Ved montering av sittepute/barnesete må du alltid forsikre deg om at skul-
derbeltet ligger over midten av barnets skulder. Beltet bør holdes vekk fra
halsen til barnet, men ikke slik at det kan falle av skulderen.
l Følg alle monteringsanvisninger fra produsenten av barnesetet.
OM10647NO.book Page 86 Monday, November 18, 2019 1:35 PM

871-2. Barnesikkerhet
1
Sikkerhet
C-HR_HV_OM_Europe_OM10647NOn
Nedre ISOFIX-fester (ISOFIX-barneseter)
Det finnes nedre festebraketter
for de ytterste baksetene. (Mer-
ke på setene viser hvor festene
er plassert.)
nMontering med nedre ISOFIX
-feste (ISOFIX-barneseter)
Monter barnesetet i henhold til bruksanvisningen som følger med
barnesetet.
Hvis barnesetet ikke er i kategori en ”universell” (eller nødvendig in-
formasjon ikke finnes i tabellen), kan du se ”Kjøretøylisten” fra pro-
dusenten av barnesetet for ulike mulige monteringsplasseringer, el-
ler kontrollere kompatibiliteten etter at du har spurt forhandleren av
barnesetet. ( S. 61, 62, 70, 71, 77, 78)
Hvis hodestøtten er i veien for barnesetet og den kan fjernes,
fjerner du hodestøtten. Hvis ikke, settes hodestøtten i øvre posi-
sjon. ( S. 188)
Fjern dekselet på forankrin-
gene, og monter barnesetet i
setet.
Stengene monteres bak deksle-
ne på forankringen.
Etter at du har montert barnesetet, bør du bevege det frem og til-
bake for å sjekke at det sitter skikkelig fast. ( S. 86)
Barnesete festet med nedre ISOFIX-feste
1
2
3
OM10647NO.book Page 87 Monday, November 18, 2019 1:35 PM

881-2. Barnesikkerhet
C-HR_HV_OM_Europe_OM10647NO
nNår du bruker en ”MIDI 2” (for latin-amerikanske land*)
Juster støtten og ISOFIX-tilkoblingene på følgende måte:
*: Guadeloupe, Martinique og Fransk Guyana Lås ISOFIX-tilkoblingene slik at du kan
se nummer 2.
Lås støtten der du kan se seks hull.
ADVARSEL
n Montering av barnesete
Ta hensyn til følgende forholdsregler.
Hvis dette ikke gjøres, kan det føre til dødsfall eller alvorlige personskader.
l Når barnesetet er festet, må du aldri justere setet.
l Når du bruker de nedre festene, må du forsikre deg om at det ikke befin-
ner seg gjenstander rundt dem, og at sikkerhetsbeltet ikke blir sittende fast
bak barnesetet.
l Følg alle monteringsanvisninger fra produsenten av barnesetet.
OM10647NO.book Page 88 Monday, November 18, 2019 1:35 PM

891-2. Barnesikkerhet
1
Sikkerhet
C-HR_HV_OM_Europe_OM10647NOn
Toppreimfester
Det finnes toppreimfester for
det ytre baksetet.
Bruk toppreimfester til å feste
toppreimen.
nFeste toppreimen til toppreimfestet
Monter barnesetet i henhold til bruksanvisningen som følger med
barnesetet.
Juster hodestøtten til høyes-
te stilling.
Hvis hodestøtten er i veien for
barnesetet eller toppreimen og
den kan fjernes, fjerner du hode-
støtten.
(S. 188)
Hekt kroken på toppreimfes-
tet, og stram til toppreimen.
Kontroller at toppreimen er sik-
kert festet. ( S. 86)
Når du monterer barnesetet
med hodestøtten hevet, må du
sørge for at toppreimen går un-
der hodestøtten.
Bruk av et toppreimfeste
Toppreimfester
Toppreim
1
Krok
Toppreim
2
