Page 341 of 696

3414-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
C-HR_HV_OM_Europe_OM10647E
Paina "" tai "" mittariston ohjauspainikkeista valitaksesi .
Paina " " tai " " mittariston ohjauspainikkeista valitaksesi
Paina " " tai " " mittariston ohjauspainikkeista valitaksesi
Kun kuolleen kulman varoitin (BSM) kytketään pois päältä, BSM OFF -merkki-
valo S. 340) syttyy. (Joka kerta, kun käynnistyspainike painetaan OFF-toi-
mintatilaan ja sen jälkeen IGNITION ON -toimintatilaan, kuolleen kulman
varoitin (BSM) kytkeytyy toimin tavalmiuteen automaattisesti.)
nKuolleen kulman varoitusvalojen (sivupeileissä) näkyvyys
Kirkkaassa auringonpaisteessa kuolleen kulman varoitusvaloa (sivupeilissä)
saattaa olla vaikea nähdä.
n Jos "BSM-järjestelmä ei ole käytettävissä" -viesti ilmestyy monitoimi-
näyttöön
Vettä, lunta, kuraa, jne. saattaa kerääntyä puskurin tunnistinalueen läheisyy-
teen (S. 342).
Veden, lumen, kuran jne. poistaminen puskurin tunnistinalueen läheisyydestä
tulisi palauttaa järjestelmän normaali toiminta.
Tunnistin ei välttämättä toimi myöskään normaalisti, kun ilma on erittäin kuu-
ma tai kylmä.
n Jos "BSM-järjestelmän toimintahäiriö. Vie auto huoltoon" -viesti ilmes-
tyy monitoiminäyttöön
Tunnistimessa saattaa olla toimintahäiriö tai sen kohdistus on virheellinen.
Anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon tai muun luotettavan
korjaamon tutkia auto.
n Muutettavat asetukset
Joitakin toimintoja voidaan muuttaa. ( S. 669)
Kuolleen kulman varoitintoiminnon (BSM) kytkeminen päälle /
pois päältä
1
2
3
OM10647FI.book Page 341 Monday, November 25, 2019 9:13 AM
Page 342 of 696

3424-5. Muiden ajoa helpottavien järjestelmien käyttö
C-HR_HV_OM_Europe_OM10647E
VAROITUS
n Huomioitavaa tutkatunnistimeen liittyen
Auton takapuskurissa on yksi kuolleen kulman varoittimen tunnistin vasem-
malla ja oikealla sivulla. Huomioi seuraavat seikat, jotta kuolleen kulman va-
roitin voisi toimia oikein.
Jos viesti ei poistu, anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon
tai muun luotettavan korjaamon tutkia auto.
l Älä kohdista kovia iskuja tunnistimeen tai sitä ympäröivään alueeseen taka-
puskurissa.
Jos tunnistin siirtyy edes hieman pois paikaltaan, järjestelmään saattaa tulla
toimintahäiriö, eikä ajoneuvoja voida välttämättä havaita oikein.
Seuraavissa tilanteissa, anna valtuutetun Toyota-jälleenmyyjän tai -korjaamon
tai muun luotettavan korjaamon tutkia auto.
• Tunnistimeen tai sitä ympäröivään alueeseen on kohdistunut voimakas
isku.
• Jos tunnistinta ympäröivä alue on naarmuuntunut tai kolhiintunut tai
osia sen ympäriltä puuttuu.
l Älä pura tunnistinta.
l Älä kiinnitä lisävarusteita tai tarroja tunnistimeen tai sen ympärillä olevalle
alueelle puskurissa.
l Älä tee muutoksia tunnistimeen tai sen ympärillä olevaan alueeseen pus-
kurissa.
l Älä maalaa takapuskuria millään muulla värillä kuin virallisella Toyota-väril-
lä.
lPidä aina tunnistin ja sen ympärillä oleva
alue puskurissa puhtaana. Jos tunnistin
tai sitä ympäröivä alue puskurissa on li-
kainen tai lumen peittämä, kuolleen kul-
man varoitin ei välttämättä toimi ja
varoitusviesti ( S. 341) tulee esiin.
Tässä tilanteessa, poista lika tai lumi ja
aja autoa kuolleen kulman varoittimen
(BSM) ( S. 345) toimintaedellytysten ol-
lessa täytettyinä noin 10 minuutin ajan.
OM10647FI.book Page 342 Monday, November 25, 2019 9:13 AM
Page 343 of 696

3434-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
C-HR_HV_OM_Europe_OM10647E

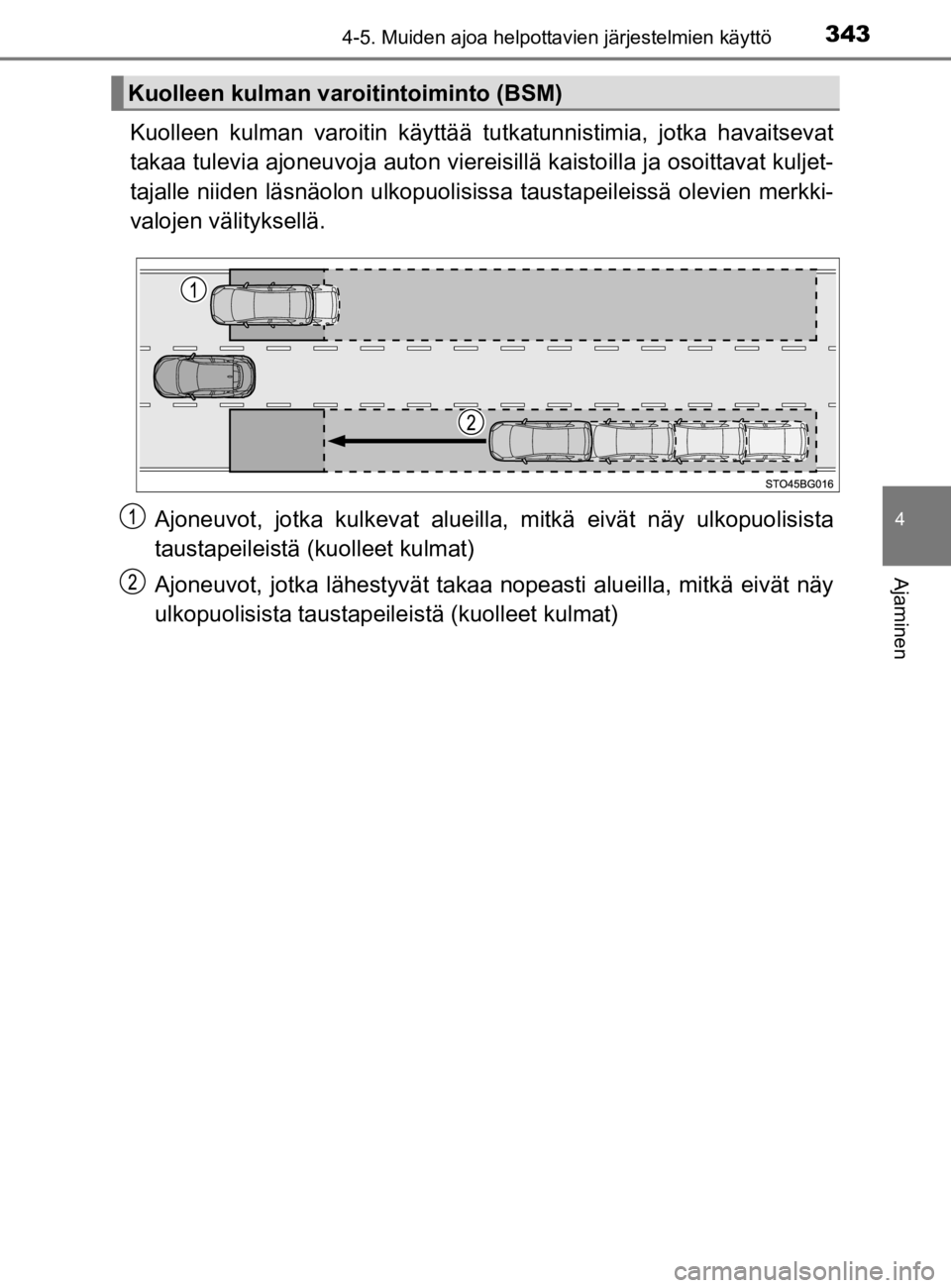

Kuolleen kulman varoitin käyttää tutkatunnistimia, jotka havaitsevat
takaa tulevia ajoneuvoja auton viereisillä kaistoilla ja osoittavat kuljet-
tajalle niiden läsnäolon ulkopuolisissa taustapeileissä olevien merkki-
valojen välityksellä.
Ajoneuvot, jotka kulkevat alueilla , mitkä eivät näy ulkopuolisista
taustapeileistä (kuolleet kulmat)
Ajoneuvot, jotka lähestyvät takaa nopeas ti alueilla, mitkä eivät näy
ulkopuolisista taustapeile istä (kuolleet kulmat)
Kuolleen kulman varoitintoiminto (BSM)
OM10647FI.book Page 343 Monday, November 25, 2019 9:13 AM
Page 344 of 696

3444-5. Muiden ajoa helpottavien järjestelmien käyttö
C-HR_HV_OM_Europe_OM10647E

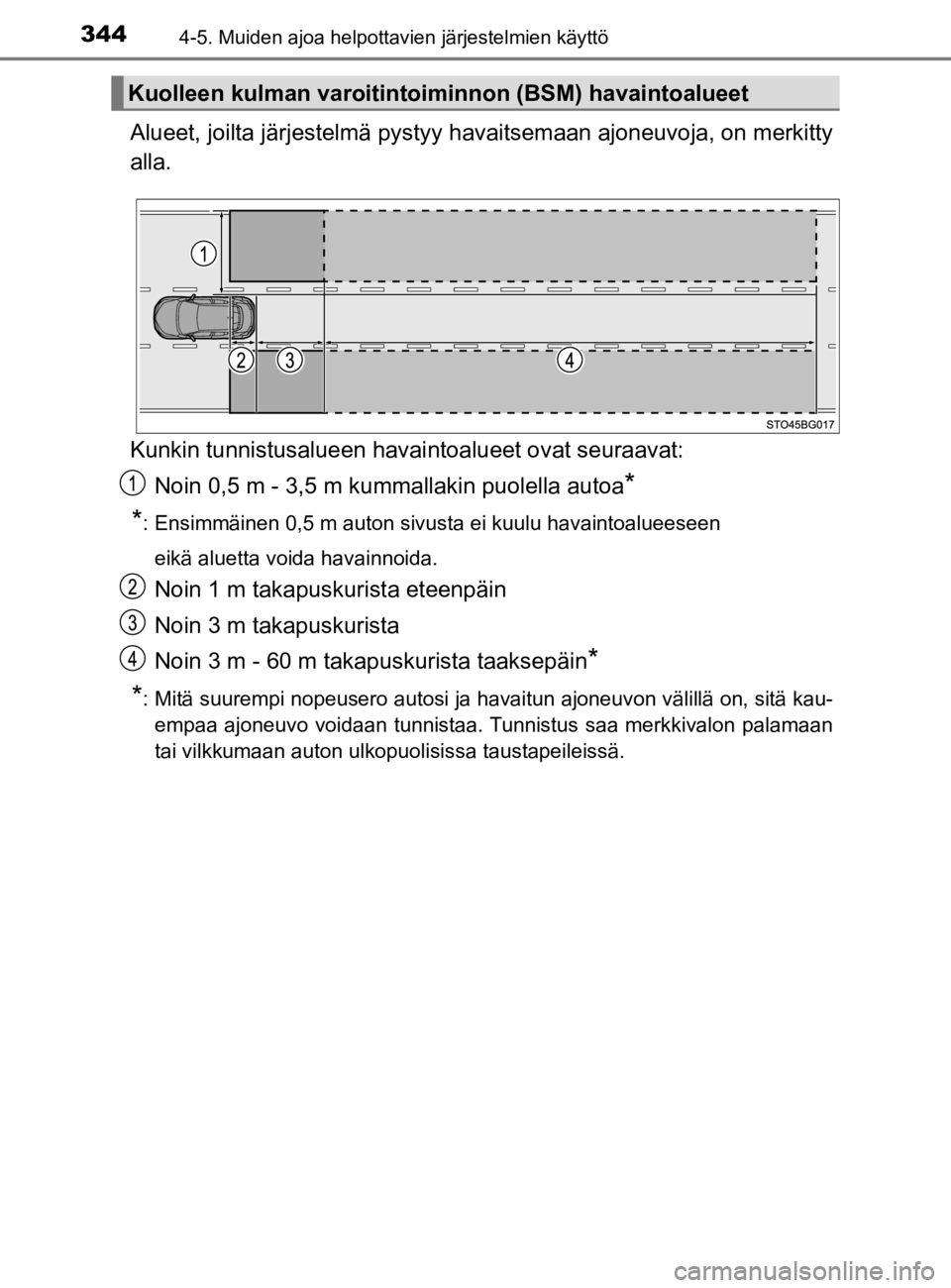

Alueet, joilta järjestelmä pystyy havaitsemaan ajoneuvoja, on merkitty
alla.
Kunkin tunnistusalueen havaintoalueet ovat seuraavat:
Noin 0,5 m - 3,5 m kummallakin puolella autoa
*
*
: Ensimmäinen 0,5 m auton sivusta ei kuulu havaintoalueeseen
eikä aluetta voida havainnoida.
Noin 1 m takapuskurista eteenpäin
Noin 3 m takapuskurista
Noin 3 m - 60 m takapuskurista taaksepäin
*
*
: Mitä suurempi nopeusero autosi ja havaitun ajoneuvon välillä on, sitä kau- empaa ajoneuvo voidaan tunnistaa. Tunnistus saa merkkivalon palamaan
tai vilkkumaan auton ulkopuolisissa taustapeileissä.
Kuolleen kulman varoitintoiminnon (BSM) havaintoalueet
OM10647FI.book Page 344 Monday, November 25, 2019 9:13 AM
Page 345 of 696

3454-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
C-HR_HV_OM_Europe_OM10647E
nKuolleen kulman varoitintoiminto (BSM) on toimintavalmis, kun
Kuolleen kulman varoitintoiminto (BSM) on toimintavalmis, kun kaikki seuraa-
vat ehdot täyttyvät:
lKuolleen kulman varoitinjärjestelmä on päällä ( S. 341)
l Vaihteenvalitsin on jossain muussa asennossa kuin R.
l Auton nopeus on yli noin 16 km/h
n Kuolleen kulman varoitin havaitsee ajoneuvon, kun
Kuolleen kulman varoitin havaitsee ajoneuvon havaintoalueella seuraavissa
tilanteissa:
lAjoneuvo viereisellä kaistalla ohittaa autoasi.
l Ohitat hitaasti viereisellä kaistalla ajavan ajoneuvon.
l Toinen ajoneuvo tulee havaintoalueelle sen vaihtaessa kaistaa.
n Olosuhteet, joissa kuolleen kulman varoitin ei havaitse ajoneuvoa
Kuolleen kulman varoitinta ei ole suunniteltu havaitsemaan seuraavan tyyppi-
siä ajoneuvoja ja/tai kohteita:
lPienet moottoripyörät, polkupyörät, jalankulkijat tms.
*
lAjoneuvot, jotka kulkevat vastakkaiseen suuntaan
l Suojakaiteet, seinät, liikennemerkit, pysäköidyt ajoneuvot ja samankaltaiset
paikallaan olevat esineet
*
lSamalla kaistalla autosi takana ajavat ajoneuvot*
lAjoneuvot, jotka ajavat kaksi kaistaa kauempana*
lAjoneuvot, jotka autosi ohittaa nopeasti*
*
: Järjestelmän kyky havaita ajoneuvo ja/tai kohde riippuu olosuhteista.
VAROITUS
n Varoitus liittyen järjestelmän käyttöön
Ajoneuvon kuljettaja on yksin vastuussa turvallisesta ajamisesta. Aja aina
turvallisesti ja kiinnitä huomiota ympäristöön.
Kuolleen kulman varoitin on avustava järjestelmä, joka varoittaa kuljettajaa
siitä, että kuolleessa kulmassa on ajoneuvo. Älä luota liikaa\
kuolleen kul-
man varoittimeen. Järjestelmä ei osaa päätellä, onko kaistanvaihto turvallis-
ta. Siksi liiallinen luottaminen järjestelmään saattaa johtaa onnettomuuteen,
josta voi olla seurauksena kuolema tai vakavat vammat.
Tietyissä olosuhteissa järjestelmä ei ehkä toimi oikein. Siksi kuljettajan on
silmämääräisesti varmistettava turvallisuus.
OM10647FI.book Page 345 Monday, November 25, 2019 9:13 AM
Page 346 of 696

3464-5. Muiden ajoa helpottavien järjestelmien käyttö
C-HR_HV_OM_Europe_OM10647En
Olosuhteet, joissa kuolleen kulman varoitin ei välttämättä toimi oikein
lKuolleen kulman varoitin ei mahdollisesti pysty havaitsemaan ajoneuvoja oi-
kein seuraavissa tilanteissa:
• Jos tunnistin on siirtynyt pois paikoiltaan sen seurauksena, että tunnisti-
meen tai sen ympäristöön on kohdistunut voimakas isku.
• Jos takapuskurissa kura, lumi jää tai tarra, jne. peittää tunnistinta tai sen
ympäristöä.
• Jos ajetaan tiellä, jonka pinta on märkä rankkasateen ja tielle kertyneen veden vuoksi tai tiellä on lunta, tai ajetaan sumussa
• Jos autoasi lähestyy useita ajoneuvoja, joiden välimatka toisiinsa on hy- vin lyhyt
• Jos autosi ja takana ajavan ajoneuvon välimatka on hyvin lyhyt
• Jos ero autosi ja havaintoalueen sisään tulevan ajoneuvon nopeudessa on huomattava
• Jos nopeusero autosi ja toisen ajoneuvon välillä vaihtelee.
• Jos ajoneuvo, joka ajaa havaintoalueen sisään, kulkee suunnilleen sa- maa nopeutta kuin autosi
• Autosi lähtiessä pysähdyksistä ajoneuvo pysyy tunnistusalueella
• Jos ajat useita jyrkkiä mäkiä ylös ja alas, kuten kumpareilla, notkoissa jne.
• Jos ajetaan teillä, joilla on jyrkkiä mutkia, peräkkäisiä mutkia tai epätasai- sia pintoja
• Jos ajokaistat ovat leveät tai ajettaessa ajokaistan reunassa ja viereisellä
kaistalla oleva ajoneuvo on liian kaukana autostasi
• Kun auton takaosaan on kiinnitetty polkupyöränkuljetusteline tai muu va- ruste
• Jos ero autosi ja havaintoalueen sisään tulevan ajoneuvon korkeudessa on huomattava
• Välittömästi kuolleen kulman varoitinjärjestelmän (BSM) päälle kytkemi-
sen jälkeen
• Vedettäessä perävaunua
OM10647FI.book Page 346 Monday, November 25, 2019 9:13 AM
Page 347 of 696

3474-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
C-HR_HV_OM_Europe_OM10647El
Seuraavissa tilanteissa kuolleen kulman varoitin saattaa turhaan havaita
ajoneuvon ja/tai kohteen:
• Jos tunnistin on siirtynyt pois paikoiltaan sen seurauksena, että tunnisti-
meen tai sen ympäristöön on kohdistunut voimakas isku.
• Jos etäisyys autosi ja havaintoalueelle ilmestyvän suojakaiteen, seinän tms. välillä on lyhyt
• Jos ajat useita jyrkkiä mäkiä ylös ja alas, kuten kumpareilla, notkoissa
jne.
• Jos ajokaistat ovat kapeat tai ajettaessa ajokaistan reunassa ja ajoneuvo, joka ajaa muulla kuin vierekkäisellä kaistalla ilmestyy havaintoalueelle
• Jos ajetaan teillä, joilla on jyrkkiä mutkia, peräkkäisiä mutkia tai epätasai- sia pintoja
• Kun renkaat luistavat tai sutivat
• Jos autosi ja takana ajavan ajoneuvon välimatka on hyvin lyhyt
• Kun auton takaosaan on kiinnitetty polkupyöränkuljetusteline tai muu va- ruste
OM10647FI.book Page 347 Monday, November 25, 2019 9:13 AM
Page 348 of 696

3484-5. Muiden ajoa helpottavien järjestelmien käyttö
C-HR_HV_OM_Europe_OM10647E

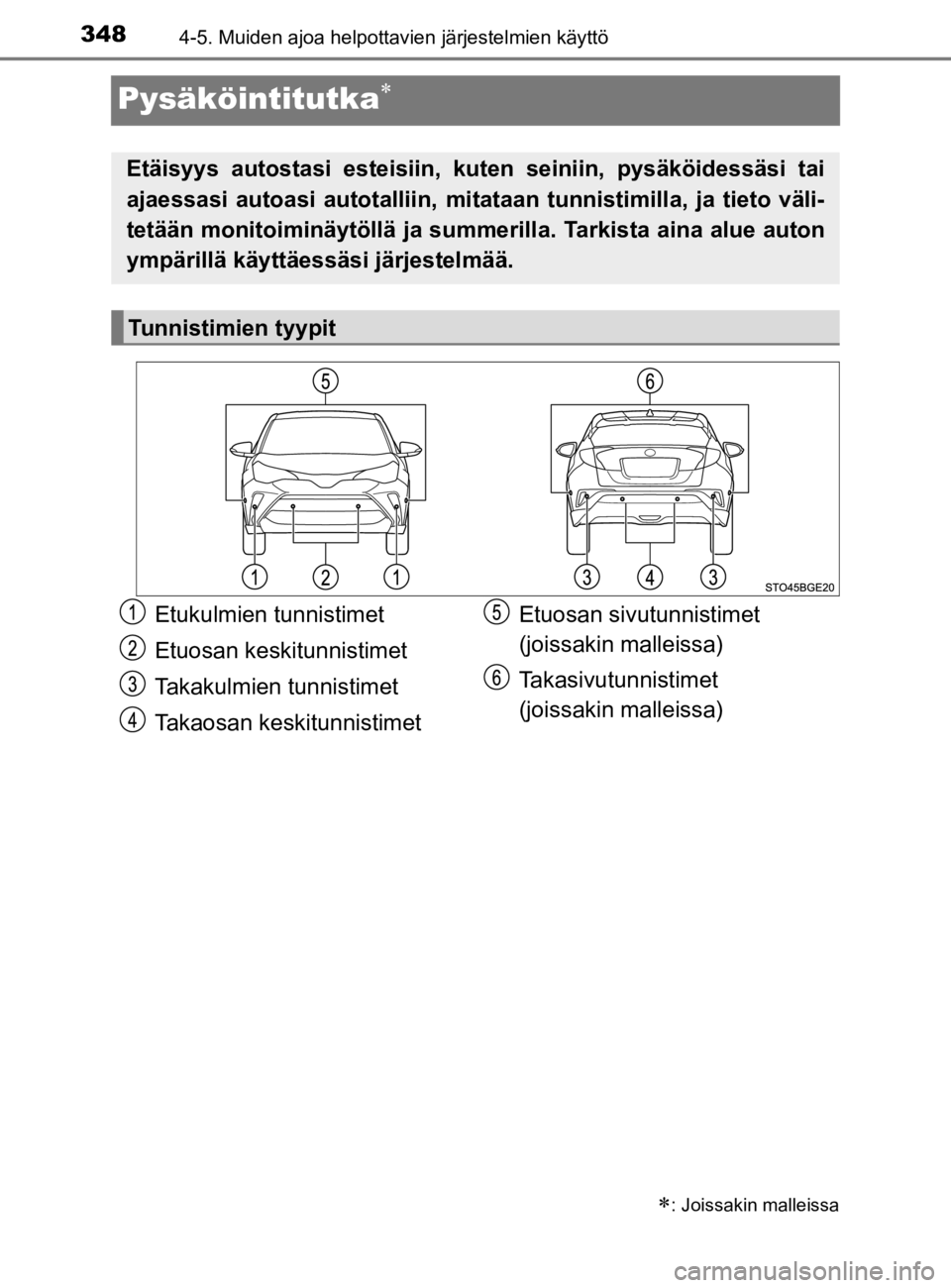

Pysäköintitutka
: Joissakin malleissa
Etäisyys autostasi esteisiin, kuten seiniin, pysäköidessäsi tai
ajaessasi autoasi autotalliin, mitataan tunnistimilla, ja tieto väli-
tetään monitoiminäytöllä ja summerilla. Tarkista aina alue auton
ympärillä käyttäessäsi järjestelmää.
Tunnistimien tyypit
Etukulmien tunnistimet
Etuosan keskitunnistimet
Takakulmien tunnistimet
Takaosan keskitunnistimet Etuosan sivutunnistimet
(joissakin malleissa)
Takasivutunnistimet
(joissakin malleissa)
OM10647FI.book Page 348 Monday, November 25, 2019 9:13 AM
Page 349 of 696

3494-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
C-HR_HV_OM_Europe_OM10647E

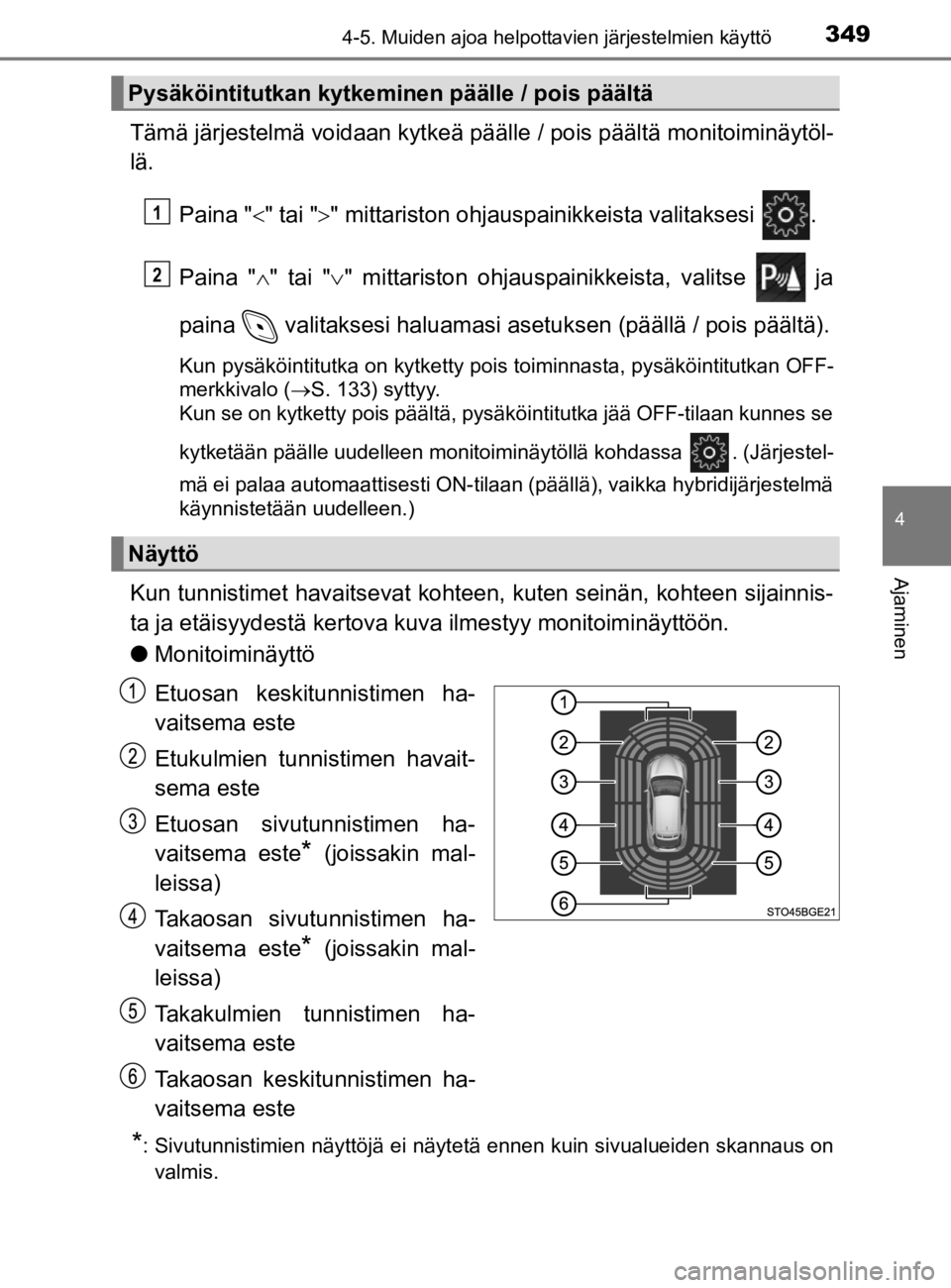

Tämä järjestelmä voidaan kytkeä päälle / pois päältä monitoiminäytöl-
lä.
Paina " " tai "" mittariston ohjauspainikkeista valitaksesi .
Paina " " tai " " mittariston ohjauspainikkeista, valitse ja
paina valitaksesi haluamasi asetuksen (päällä / pois päältä).
Kun pysäköintitutka on kytketty pois toiminnasta, pysäköintitutkan OFF-
merkkivalo ( S. 133) syttyy.
Kun se on kytketty pois päältä, pysäköintitutka jää OFF-tilaan kunnes se
kytketään päälle uudelleen monitoiminäytöllä kohdassa . (Järjestel-
mä ei palaa automaattisesti ON-tilaan (päällä), vaikka hybridijärjestelmä
käynnistetään uudelleen.)
Kun tunnistimet havaitsevat kohteen, kuten seinän, kohteen sijainnis-
ta ja etäisyydestä kertova kuva ilmestyy monitoiminäyttöön.
l Monitoiminäyttö
Etuosan keskitunnistimen ha-
vaitsema este
Etukulmien tunnistimen havait-
sema este
Etuosan sivutunnistimen ha-
vaitsema este
* (joissakin mal-
leissa)
Takaosan sivutunnistimen ha-
vaitsema este
* (joissakin mal-
leissa)
Takakulmien tunnistimen ha-
vaitsema este
Takaosan keskitunnistimen ha-
vaitsema este
*: Sivutunnistimien näyttöjä ei näytetä ennen kuin sivualueiden skannaus on valmis.
Pysäköintitutkan kytkeminen päälle / pois päältä
Näyttö
1
2
OM10647FI.book Page 349 Monday, November 25, 2019 9:13 AM
Page 350 of 696

3504-5. Muiden ajoa helpottavien järjestelmien käyttö
C-HR_HV_OM_Europe_OM10647E
Kun tunnistin havaitsee esteen, kohteen likimääräinen etäisyys näyte-
tään monitoiminäytössä. (Etäisyyden kohteeseen lyhentyessä etäi-
syyssegmentit saattavat vilkkua.)
Etuosan sivutunnistimien ja takaosan sivutunnistimien näyttöjä (jois-
sakin malleissa) ei näytetä ennen ku in sivualueiden skannaus on val-
mis.
nKulmatunnistimet

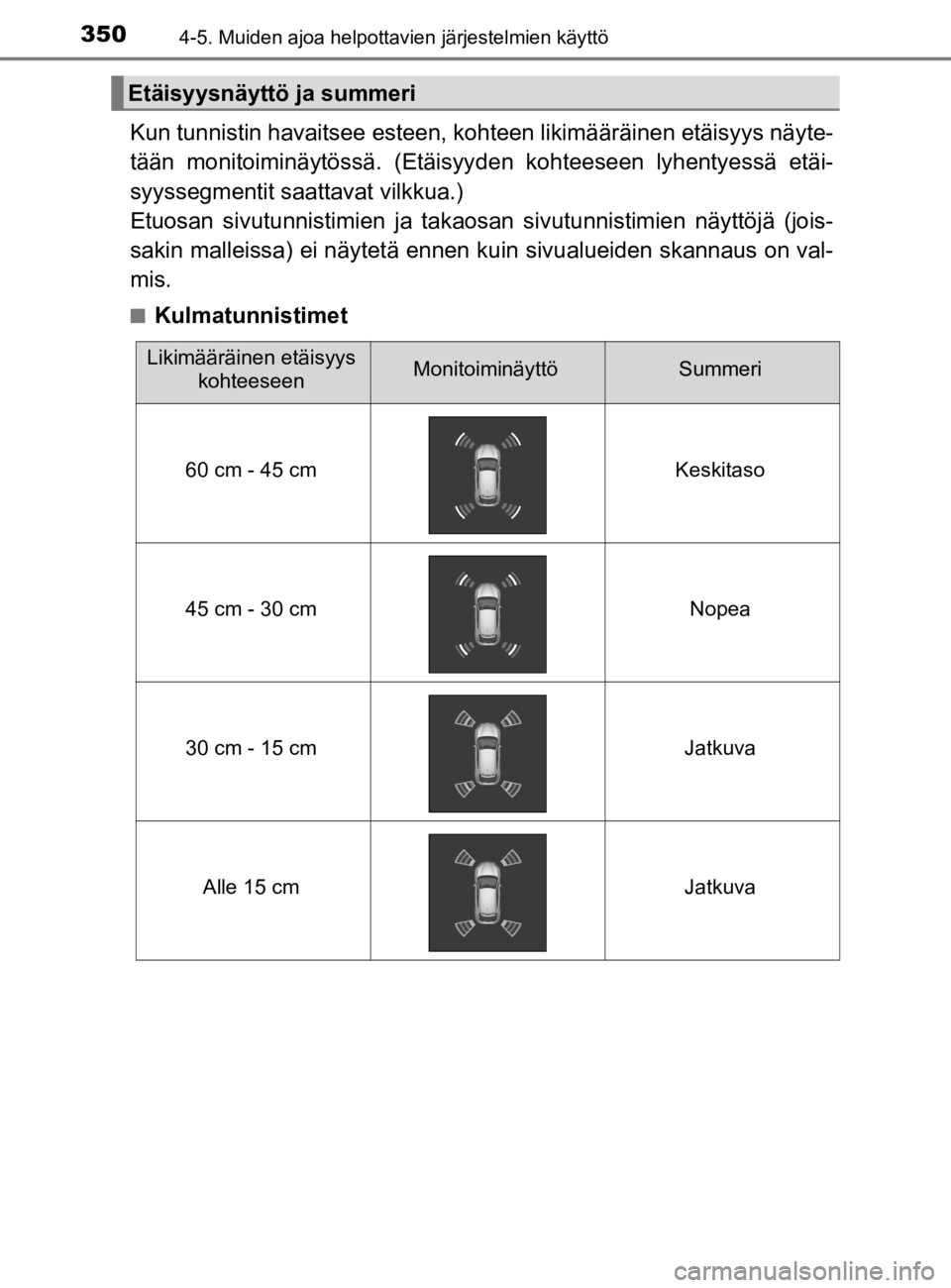

Etäisyysnäyttö ja summeri
Likimääräinen etäisyys kohteeseenMonitoiminäyttöSummeri
60 cm - 45 cm Keskitaso
45 cm - 30 cm Nopea
30 cm - 15 cm Jatkuva
Alle 15 cm Jatkuva
OM10647FI.book Page 350 Monday, November 25, 2019 9:13 AM
