TOYOTA C-HR 2019 Omistajan Käsikirja (in Finnish)
Manufacturer: TOYOTA, Model Year: 2019, Model line: C-HR, Model: TOYOTA C-HR 2019Pages: 696, PDF Size: 128.6 MB
Page 371 of 696

3714-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
C-HR_HV_OM_Europe_OM10647E
lKuva 3: Jarrujen ohjauksen ollessa toiminnassa
Hybridijärjestelmän teho
Jarrutusvoima
Aika
Hybridijärjestelmän tehon rajo itussäätö kytkeytyy toimintaan
Järjestelmä päättelee, että on s uuri riski törmätä havaittuun kohtee-
seen
Hybridijärjestelmän tehoa on alennettu
Järjestelmä päättelee, että on äärimmäisen suuri riski törmätä ha-
vaittuun kohteeseen
Jarrujen ohjaus kytkeytyy toimintaan
Jarrujen ohjausta lisätään
Esimerkki: Monitoiminäyttö: "JARRUTA!"
Esimerkki: Monitoiminäyttö: "S iirrä jalka jarrupolkimelle"
OM10647FI.book Page 371 Monday, November 25, 2019 9:13 AM
Page 372 of 696

3724-5. Muiden ajoa helpottavien järjestelmien käyttö
C-HR_HV_OM_Europe_OM10647E
nJos pysäköimistä avustava jarr utoiminto on aktivoitunut
Jos auto on pysähtynyt pysäköimistä avustavan jarrutoiminnon aktivoiduttua, py-
säköimistä avustava jarrutoiminto kytkeytyy pois päältä ja PKSB OFF -merkkiva-
lo syttyy. Jos pysäköimistä avustava jarrutoiminto aktivoituu tarpeettomasti,
jarrujen ohjauksen voi peruuttaa painamalla jarrupoljinta tai odottamalla noin
2 sekuntia, jotta järjestelmä automaattisesti kytkeytyy pois päältä. Sen jälkeen
autoa voi ajaa painamalla kaasupoljinta.
n Pysäköimistä avustavan jarrutoiminnon kytkeminen takaisin toimintaan
Pysäköimistä avustavan jarrutoiminnon (PKSB) kytkeydyttyä pois päältä jar-
rutustoiminnon aktivoiduttua järjestelmä voidaan kytkeä takaisin toimintaan
joko kytkemällä se uudestaan päälle (
S. 367) tai painamalla käynnistyspai-
nike ensin OFF-tilaan ja sitten takaisin IGNITION ON -tilaan. Mikäli auton kul-
kusuunnassa ei enää ole estettä tai jos auton kulkusuunta muuttuu (kuten jos
peruutetaan eteenpäin ajamisen sijasta tai ajetaan eteenpäin peruuttamisen
sijasta), järjestelmä kytkeytyy takaisin toimintaan automaattisesti.
n Jos viesti "Pysäköintiavustimen jarrutus ei ole käytettävissä" näkyy mo-
nitoiminäytössä ja PKSB OFF -merkkivalo vilkkuu
Alustusta ei ehkä ole suoritettu 12 V -akun akkukengän irrottamisen ja kiinnit-
tämisen jälkeen.
n Jos viestit "Pysäköintiavustimen jarrutus ei ole käytettävissä" ja "Pysä-
köintitutka ei ole käytettävissä. Puhd ista pysäköintitutkan tunnistimet"
näkyvät monitoiminäytössä ja PKSB OFF -merkkivalo vilkkuu
l Jokin tunnistimista saattaa olla jään, lumen, lian tms. peittämä. Poista jää,
lumi, kura jne. tunnistimesta järjestelmän normaalin toiminnan palauttami-
seksi.
Jos tämä viesti ilmestyy vielä tunnistimen puhdistamisen jälkeen, tai ilmes-
tyy vaikka tunnistin on puhdas, anna valtuutetun Toyota-jälleenmyyjän tai -
korjaamon tai muun luotettavan korjaamon tarkastaa auto.
l On mahdollista, että tunnistin voi olla jäätynyt.
Järjestelmä palaa normaaliksi, kun jää sulaa.
l Tunnistimen pinnalle saattaa jatkuvasti valua vettä.
Kun järjestelmä päättelee, että tilanne on normaali, sen toiminta palautuu
normaaliksi.
n Jos 12 V -akun kaapelikenkä on kytketty irti virtapiiristä ja sitten takaisin
kiinni
Järjestelmä on alustettava. Alusta järjestelmä ajamalla autoa suoraan eteen-
päin vähintään viiden sekunnin ajan noin 35 km/h tai suuremmalla nopeudel-
la. Autoissa, joissa on pysäköimistä avustava jarrutoiminto, käännä myös
ohjauspyörä ääriasentoon vasemmalle ja sitten ääriasentoon oikealla auton
ollessa pysähtyneenä.
OM10647FI.book Page 372 Monday, November 25, 2019 9:13 AM
Page 373 of 696

3734-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
C-HR_HV_OM_Europe_OM10647E
VAROITUS
n Pysäköimistä avustavan jarrutoiminnon rajoitukset
Älä luota liikaa tähän järjestelmään. Muuten seurauksena saattaa olla on-
nettomuus.
l Ajoneuvon kuljettaja on yksin vastuussa turvallisesta ajamisesta. Aja aina
turvallisesti ja kiinnitä huomiota auton ympärillä olevaan alueeseen. Pysä-
köimistä avustava jarrutoiminto on suunniteltu lieventämään törmäysten
seurauksia. Tietyissä tilanteissa se ei kuitenkaan ehkä toimi.
l Pysäköimistä avustavaa jarrutoimintoa ei ole suunniteltu pysäyttämään
autoa kokonaan. Vaikka järjestelmä pysäyttää auton, jarrupoljinta täytyy
painaa välittömästi siksi, että jarrujen ohjaus kytkeytyy pois päältä noin 2
sekunnin kuluttu.
HUOMAA
n Jos viesti "Pysäköintiavustimen ja rrutus ei ole käytettävissä" näkyy
monitoiminäytössä ja PKSB OFF -merkkivalo vilkkuu
Jos tämä viesti näytetään välittömästi sen jälkeen, kun käynnistyspainik-
keesta on valittu IGNITION ON -toimintatila, aja autoa varovasti kiinnittäen
huomiota ympäristöön. Autoa saatetaan joutua ajamaan jonkin aikaa ennen
kuin järjestelmä palautuu normaaliksi. (Jos järjestelmä ei palaudu normaa-
liksi ajettuasi jonkin aikaa, puhdista tunnistimet ja niiden ympärillä oleva
alue puskureissa.)
OM10647FI.book Page 373 Monday, November 25, 2019 9:13 AM
Page 374 of 696

3744-5. Muiden ajoa helpottavien järjestelmien käyttö
C-HR_HV_OM_Europe_OM10647E

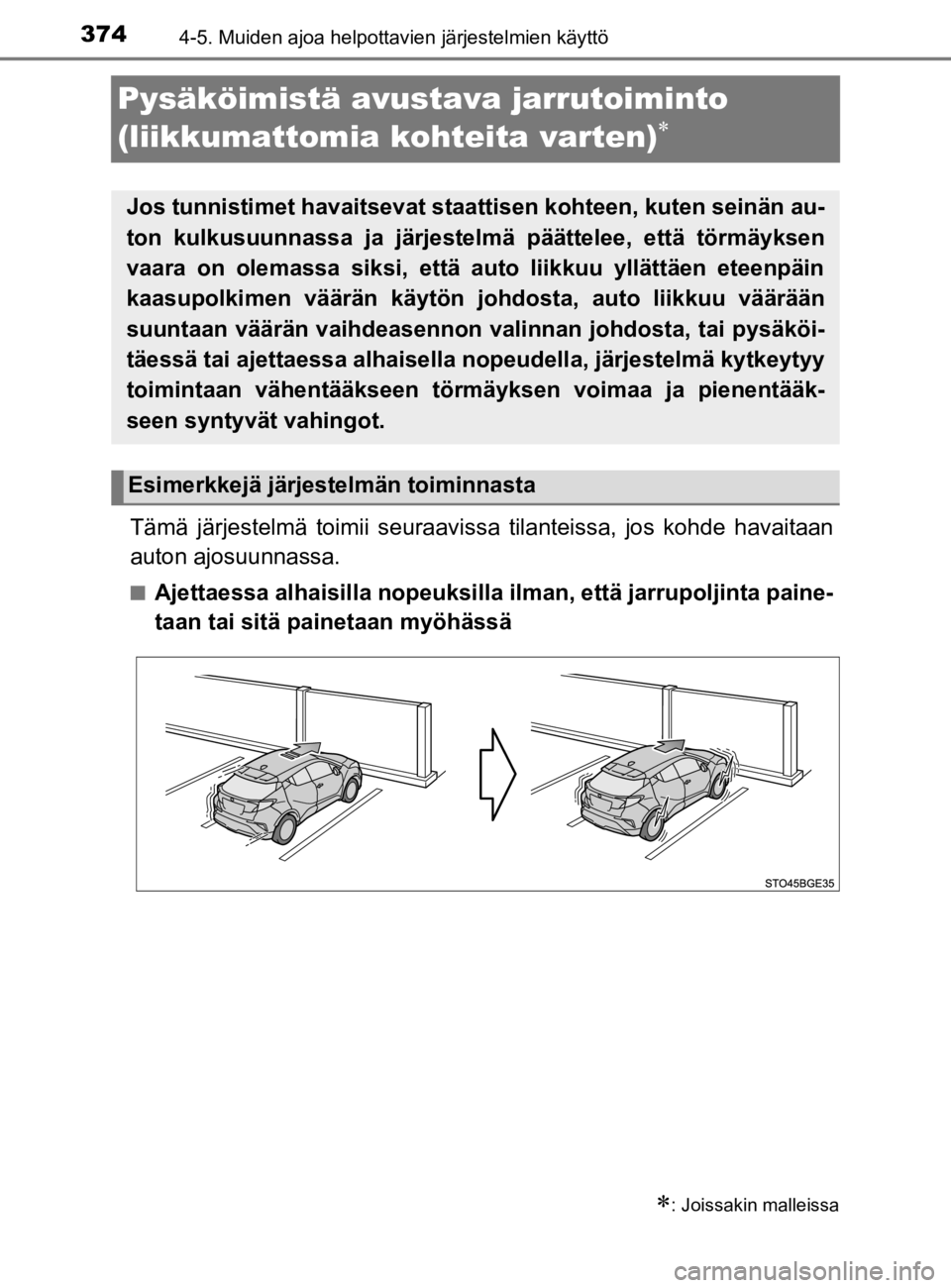

Pysäköimistä avustava jarrutoiminto
(liikkumattomia kohteita varten)

Tämä järjestelmä toimii seuraaviss a tilanteissa, jos kohde havaitaan
auton ajosuunnassa.
nAjettaessa alhais illa nopeuksilla ilman, että jarrupoljinta paine-
taan tai sitä painetaan myöhässä
: Joissakin malleissa
Jos tunnistimet havaitsevat staattisen kohteen, kuten seinän au-
ton kulkusuunnassa ja järjestelmä päättelee, että törmäyksen
vaara on olemassa siksi, että auto liikkuu yllättäen eteenpäin
kaasupolkimen väärän käytön johdosta, auto liikkuu väärään
suuntaan väärän vaihdeasennon valinnan johdosta, tai pysäköi-
täessä tai ajettaessa alhaisella nopeudella, jä rjestelmä kytkeytyy
toimintaan vähentääkseen törmäyksen voimaa ja pienentääk-
seen syntyvät vahingot.
Esimerkkejä järjestelmän toiminnasta
OM10647FI.book Page 374 Monday, November 25, 2019 9:13 AM
Page 375 of 696

3754-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
C-HR_HV_OM_Europe_OM10647En
Jos kaasupoljinta painetaan liikaa
nJos auto liikkuu väärään suuntaan väärän vaihdeasennon va-
linnan johdosta
ï‚®S. 348
Eri tunnistimet
OM10647FI.book Page 375 Monday, November 25, 2019 9:13 AM
Page 376 of 696

3764-5. Muiden ajoa helpottavien järjestelmien käyttö
C-HR_HV_OM_Europe_OM10647E
nPysäköimistä avustava jarrutoiminto (liikkumattomat kohteet) aktivoituu,
kun
Järjestelmä on toimintavalmis, kun PKSB OFF -merkkivalo ei pala eikä vilku
(
S. 131, 133) ja kaikki seuraavat edellytykset täyttyvät:
l Hybridijärjestelmän tehon rajoitussäätö
• Pysäköimistä avustava jarrutoiminto on kytkettynä päälle.
• Auton nopeus on korkeintaan 15 km/h.
• Auton ajosuunnassa on liikkumaton kohde 2 - 4 m etäisyydellä.
• Pysäköimistä avustava jarrutoiminto päättelee, että normaalia voimak-
kaampi jarrutus on tarpeen törmäyksen välttämiseksi.
l Jarrujen ohjaus
• Hybridijärjestelmän tehon rajoitussäätö on toiminnassa
• Pysäköimistä avustava jarrutoiminto päättelee, että välittömästi tapahtu-
va jarrutus on tarpeen törmäyksen välttämiseksi.
n Pysäköimistä avustava jarrutoiminto (liikkumattomat kohteet) lakkaa toi-
mimasta, kun
Järjestelmä kytkeytyy pois toiminnasta, jos jokin seuraavista ehdoista täyttyy:
l Hybridijärjestelmän tehon rajoitussäätö
• Pysäköimistä avustava jarrutoiminto on kytkettynä pois päältä.
• Järjestelmä päättelee, että törmäys voidaan välttää normaalilla jarruttami-
sella.
• Auton ajosuunnassa ei enää ole kiinteää kohdetta 2 - 4 m etäisyydellä.
l Jarrujen ohjaus
• Pysäköimistä avustava jarrutoiminto on kytkettynä pois päältä.
• Noin 2 sekuntia on kulunut siitä, kun jarrujen ohjaus pysäytti auton.
• Jarrupoljinta painetaan sen jälkeen, kun jarrujen ohjaus pysäyttää auton.
• Auton ajosuunnassa ei enää ole kiinteää kohdetta 2 - 4 m etäisyydellä.
OM10647FI.book Page 376 Monday, November 25, 2019 9:13 AM
Page 377 of 696

3774-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
C-HR_HV_OM_Europe_OM10647En
Pysäköimistä avustavan jarrutoiminnon uudelleen kytkeytyminen (liik-
kumattomat kohteet)
ï‚®S. 372
n Pysäköimistä avustavan jarrutoiminnon havainnointialue (liikkumatto-
mat kohteet)
Pysäköimistä avustavan jarrutoiminnon (liikkumattomia kohteita varten) ha-
vainnointialue poikkeaa pysäköintitutkan havainnointialueesta. (
ï‚®S. 353)
Vaikka pysäköintitutka havaitsee esteen ja antaa varoituksen, pysäköimistä
avustava jarrutoiminto (PKSB) (liikkuma ttomat kohteet) ei siksi välttämättä
aktivoidu.
n Kohteita, jotka pysäköimistä avustava jarrutoiminto (liikkumattomat koh-
teet) ei välttämättä havaitse
Tunnistimet eivät ehkä havaitse alla lueteltuja kohteita:
l Jalankulkija
l Puuvillakankaat, lumi ja muut ultraääniaaltoja huonosti heijastavat materiaa-
lit
l Kohteet, jotka eivät ole kohtisuorassa maata vastaan, kohteet jotka eivät ole
suorassa kulmassa auton kulkusuuntaan nähden sekä epätasaiset tai aal-
tomaiset kohteet
l Matalat kohteet
l Ohuet kohteet kuten vaijerit, aitaukset, köydet ja liikennemerkkitolpat
l Kohteet, jotka ovat erittäin lähellä puskuria
l Teräväkulmaiset esineet
l Korkeat kohteet, joiden yläosa työntyy kohti autoasi
n Pysäköintitutkan summeri
Riippumatta siitä, onko pysäköintitutka kytketty päälle vai ei (
ï‚®S. 349), jos
pysäköimistä avustava jarrutoiminto (liikkumattomia kohteita varten) on kyt-
ketty päälle (
ï‚®S. 367), etu- tai takatunnistimet havaitsevat kohteen ja jarru-
jen ohjaustoiminto aktivoituu, pysäköintitutkan summeri hälyttää
ilmoittaakseen kuljettajalle likimääräisen etäisyyden kohteeseen.
OM10647FI.book Page 377 Monday, November 25, 2019 9:13 AM
Page 378 of 696

3784-5. Muiden ajoa helpottavien järjestelmien käyttö
C-HR_HV_OM_Europe_OM10647En
Tilanteita, joissa pysäköimistä avustava jarrutoiminto (liikkumattomat
kohteet) saattaa aktivoitua, vaikka törmäyksen vaaraa ei ole
Tietyissä tilanteissa, kuten seuraavissa, pysäköimistä avustava jarrutoiminto
(liikkumattomat kohteet) saattaa aktivoitua, vaikka törmäyksen vaaraa ei ole
lAuton ympärillä oleva alue
• Ajettaessa kohti mainoslakanaa tai lippua, matalalla riippuvaa oksaa tai
puomia (kuten esim. rautatien tasoristeyksissä, tietullissa ja pysäköintilai-
toksissa)
• Jos ajetaan jonkin rakennelman ympäröimällä kapealla väylällä, kuten
tunnelissa tai terässillalla.
• Pysäköitäessä taskuun
• Jos tien pinnassa on kuoppa tai reikä
• Jos ajetaan metallisen kannen (ristikon) yli, kuten esim. vesikourujen kohdalla
• Ajettaessa jyrkässä mäessä
• Jos jokin tunnistimista saa päällens ä suuren vesimäärän, kuten ajettaes-
sa tulvivalla tiellä
• Ajettaessa kapealla tiellä
• Ajettaessa soratietä tai alueella, mis-
sä on pitkää ruohoa
OM10647FI.book Page 378 Monday, November 25, 2019 9:13 AM
Page 379 of 696

3794-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
C-HR_HV_OM_Europe_OM10647El
Sää
• Jos jokin tunnistimista on jään, lumen, lian yms. peittämä (tunnistimen
puhdistaminen palauttaa järjestelmän normaaliksi)
• Jos rankkasade tai vesiroiskeita osuu tunnistimeen
• Ajettaessa huonossa säässä, kuten rankassa sumussa, lumipyryssä tai hiekkamyrskyssä
• Kovan tuulen puhaltaessa
l Muut ultraääniaaltoja tuottavat lähteet
• Jos auton läheisyydessä on ajoneuvojen äänitorvia, ajoneuvontunnisti-
mia, moottoripyörien moottoreita, raskaiden ajoneuvojen paineilmajarru-
ja, muiden ajoneuvojen pysäköintitutkia, jotka tuottavat ultraääniaaltoja
• Jos tarroja tai elektronisia komponentteja kuten taustavalaistu rekisterikil- pi (erityisesti fluoresoivat mallit), sumuvalot, pystytanko tai langaton an-
tenni on asennettu tunnistimien lähelle
l Muutokset auton asennossa
• Jos auto on huomattavasti kallellaan
• Jos auton etuosa on koholla tai painuneena kuormauksen johdosta
• Jos jonkin tunnistimen suuntaus on muuttunut törmäyksen tai muun iskun
johdosta
• Jos jokin tunnistimista on maalattu tai peitetty tarralla yms.
OM10647FI.book Page 379 Monday, November 25, 2019 9:13 AM
Page 380 of 696

3804-5. Muiden ajoa helpottavien järjestelmien käyttö
C-HR_HV_OM_Europe_OM10647En
Tilanteita, joissa pysäköimistä avustava jarrutoiminto (liikkumattomat
kohteet) ei ehkä toimi oikein
Toiminto ei välttämättä toimi kunnolla kaikissa tilanteissa, kuten seuraavissa.
lSää
• Jos jokin tunnistimista on jään, lumen, lian yms. peittämä (tunnistimen
puhdistaminen palauttaa järjestelmän normaaliksi)
• Jos rankkasade tai vesiroiskeita osuu tunnistimeen
• Ajettaessa huonossa säässä, kuten rankassa sumussa, lumipyryssä tai hiekkamyrskyssä
• Jos jokin tunnistimista on jäätynyt (Järjestelmä palaa normaaliksi, kun jää sulaa tunnistimesta)
l Auton ympärillä oleva alue
• Jos auton ja havaitun kohteen välillä on toinen kohde, jota ei voida havai-
ta
• Jos ajoneuvo, moottoripyörä, polkupyörä, jalankulkija tai muu kohde ajaa auton eteen jyrkästi tai ohittaa auton hyvin läheltä
• Auto lähestyy korkeaa tai kaarevaa reunakiveystä.
• Ajettaessa erittäin kuoppaisilla teillä, mäissä, sorateillä ja heinikossa.
• Jos kohteet joutuvat liian lähelle tunnistimia. • Jos tunnistimen ympärillä oleva alue on erittäin kuuma tai kylmä
• Kovan tuulen puhaltaessa
OM10647FI.book Page 380 Monday, November 25, 2019 9:13 AM
