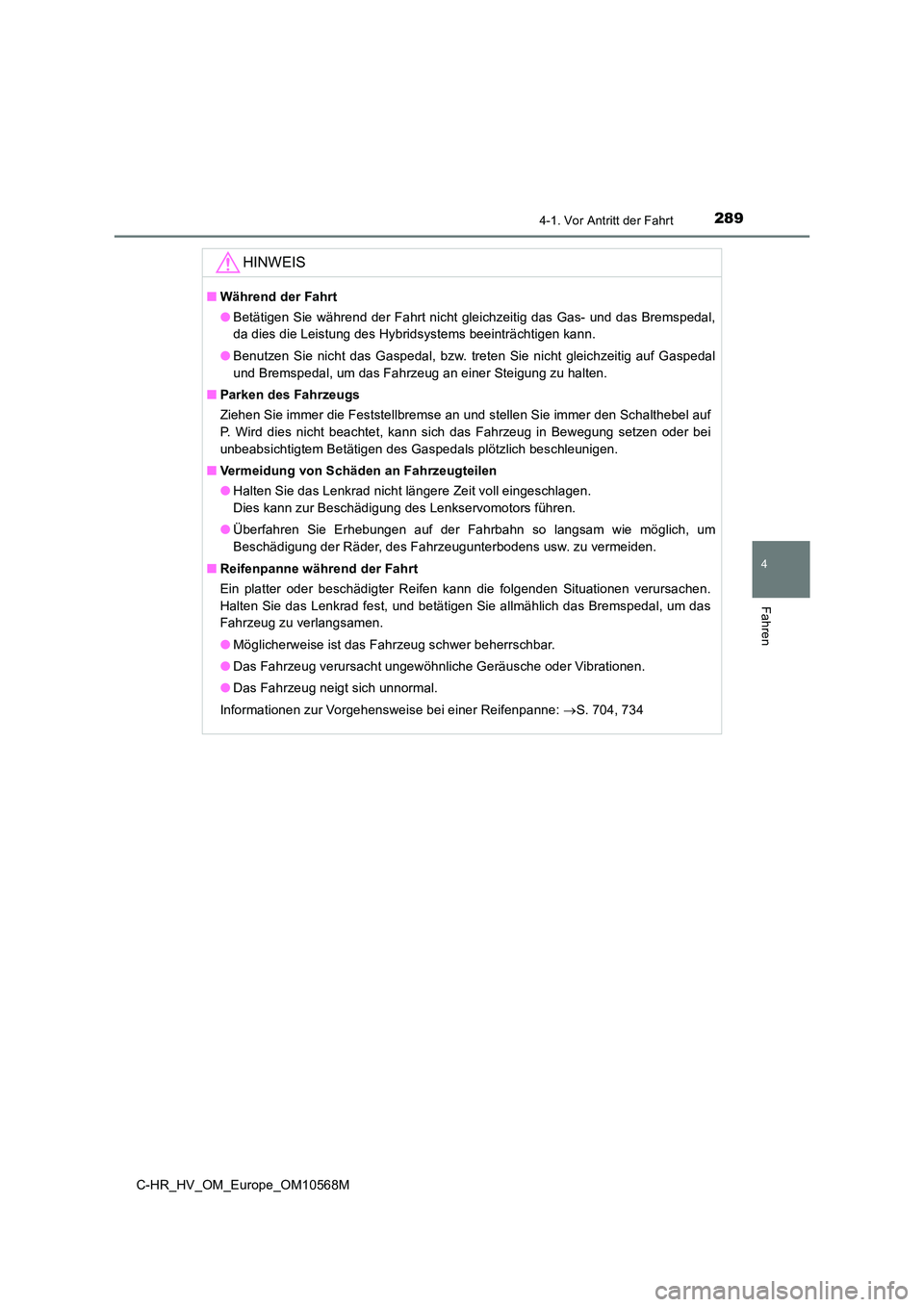

2894-1. Vor Antritt der Fahrt
4
Fahren
C-HR_HV_OM_Europe_OM10568M
HINWEIS
■Während der Fahrt
● Betätigen Sie während der Fahrt nicht gleichzeitig das Gas- und das Bremspedal,
da dies die Leistung des Hybridsystems beeinträchtigen kann.
● Benutzen Sie nicht das Gaspedal, bzw. treten Sie nicht gleichzeitig auf Gaspedal
und Bremspedal, um das Fahrzeug an einer Steigung zu halten.
■ Parken des Fahrzeugs
Ziehen Sie immer die Feststellbremse an und stellen Sie immer den Schalthebel auf
P. Wird dies nicht beachtet, kann sich das Fahrzeug in Bewegung setzen oder bei
unbeabsichtigtem Betätigen des Gaspedals plötzlich beschleunigen.
■ Vermeidung von Schäden an Fahrzeugteilen
● Halten Sie das Lenkrad nicht längere Zeit voll eingeschlagen.
Dies kann zur Beschädigung des Lenkservomotors führen.
● Überfahren Sie Erhebungen auf der Fahrbahn so langsam wie möglich, um
Beschädigung der Räder, des Fahrzeugunterbodens usw. zu vermeiden.
■ Reifenpanne während der Fahrt
Ein platter oder beschädigter Reifen kann die folgenden Situationen verursachen.
Halten Sie das Lenkrad fest, und betätigen Sie allmählich das Bremspedal, um das
Fahrzeug zu verlangsamen.
● Möglicherweise ist das Fahrzeug schwer beherrschbar.
● Das Fahrzeug verursacht ungewöhnliche Geräusche oder Vibrationen.
● Das Fahrzeug neigt sich unnormal.
Informationen zur Vorgehensweise bei einer Reifenpanne: S. 704, 734

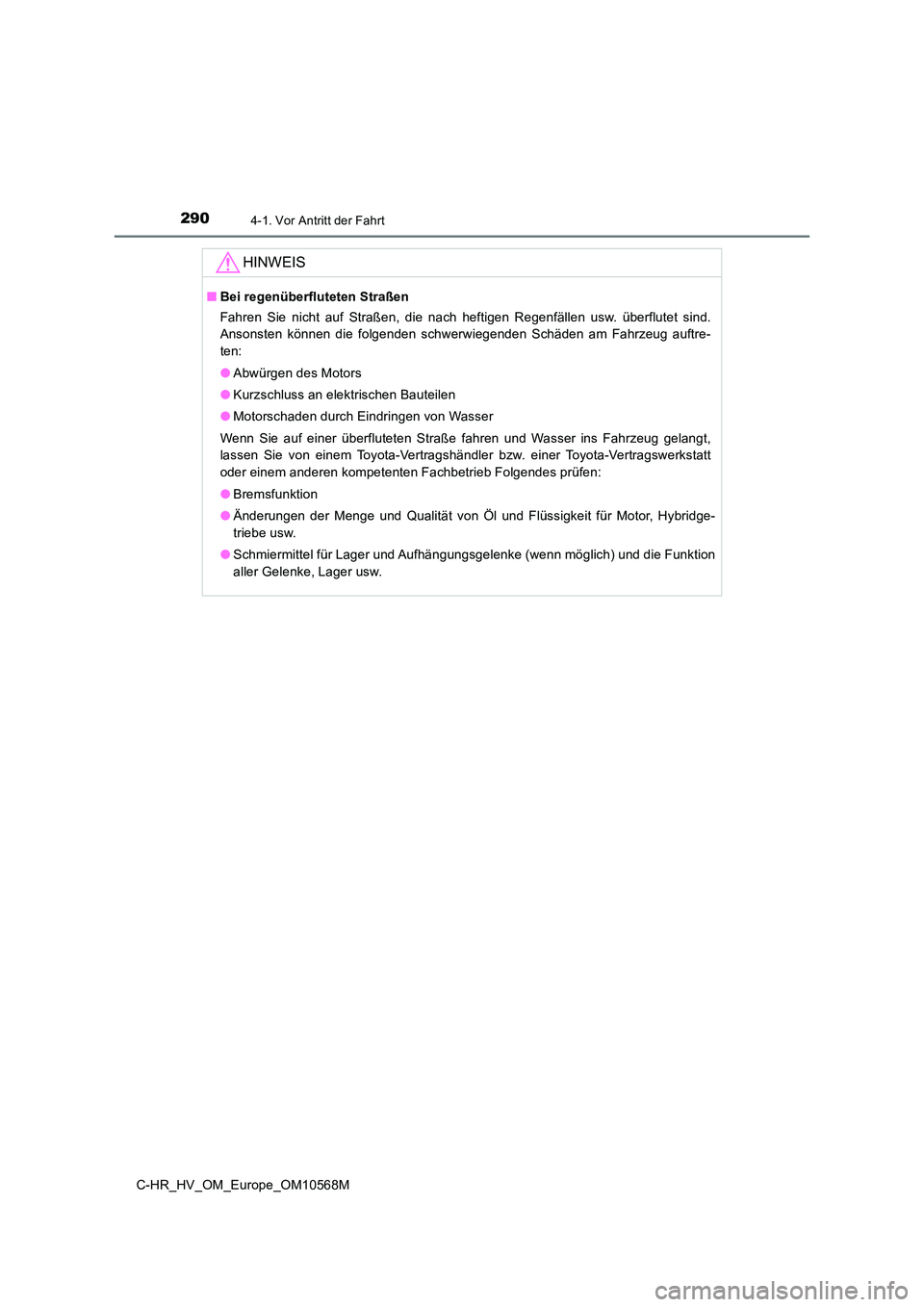

2904-1. Vor Antritt der Fahrt
C-HR_HV_OM_Europe_OM10568M
HINWEIS
■Bei regenüberfluteten Straßen
Fahren Sie nicht auf Straßen, die nach heftigen Regenfällen usw. überflutet sind.
Ansonsten können die folgenden schwerwiegenden Schäden am Fahrzeug auftre-
ten:
● Abwürgen des Motors
● Kurzschluss an elektrischen Bauteilen
● Motorschaden durch Eindringen von Wasser
Wenn Sie auf einer überfluteten Straße fahren und Wasser ins Fahrzeug gelangt,
lassen Sie von einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einem anderen kompetenten Fachbetrieb Folgendes prüfen:
● Bremsfunktion
● Änderungen der Menge und Qualität von Öl und Flüssigkeit für Motor, Hybridge-
triebe usw.
● Schmiermittel für Lager und Aufhängungsgelenke (wenn möglich) und die Funktion
aller Gelenke, Lager usw.

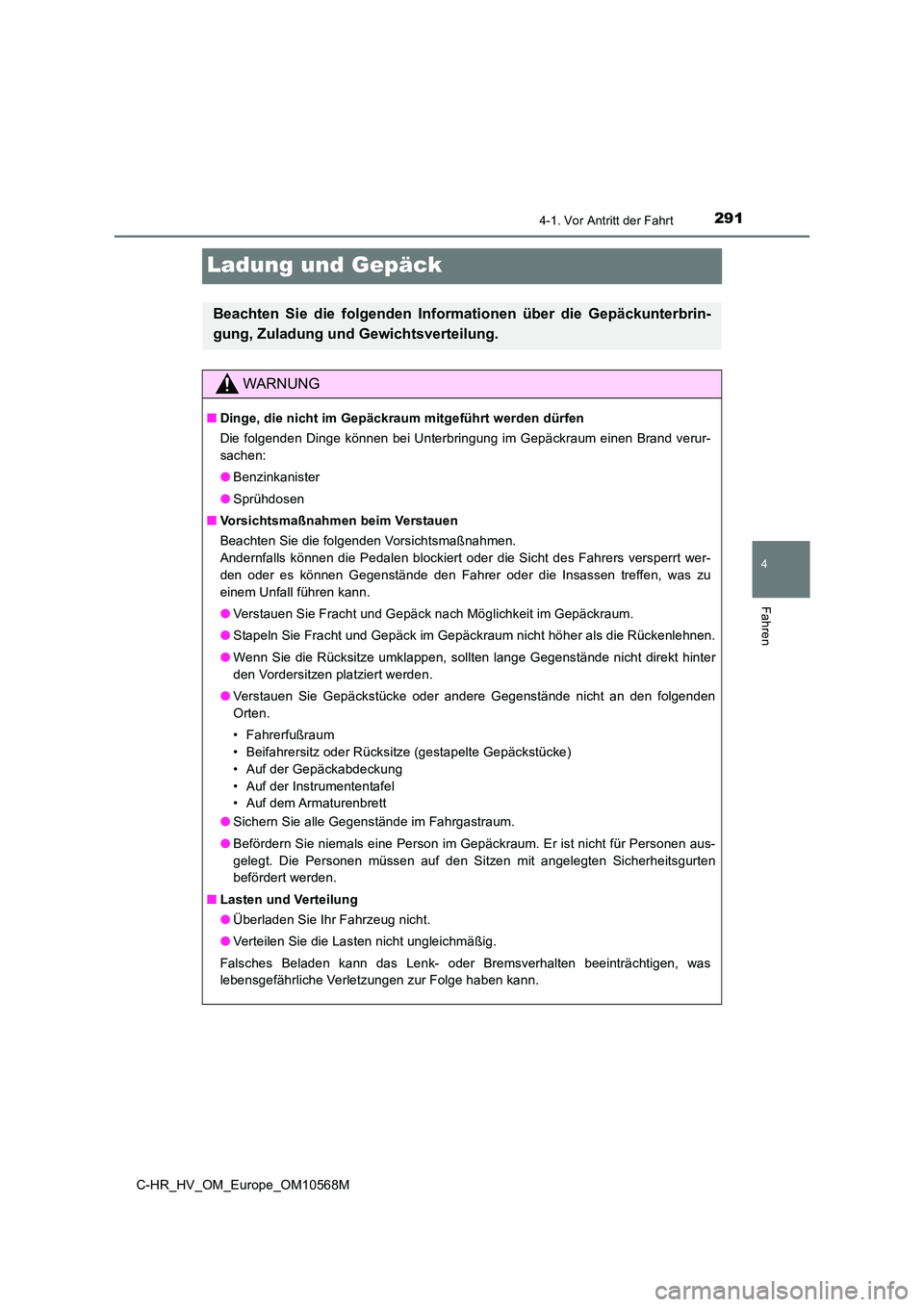

291
4
4-1. Vor Antritt der Fahrt
Fahren
C-HR_HV_OM_Europe_OM10568M
Ladung und Gepäck
Beachten Sie die folgenden Informationen über die Gepäckunterbrin-
gung, Zuladung und Gewichtsverteilung.
WARNUNG
■ Dinge, die nicht im Gepäckraum mitgeführt werden dürfen
Die folgenden Dinge können bei Unterbringung im Gepäckraum einen Brand verur-
sachen:
● Benzinkanister
● Sprühdosen
■ Vorsichtsmaßnahmen beim Verstauen
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Andernfalls können die Pedalen blockiert oder die Sicht des Fahrers versperrt wer-
den oder es können Gegenstände den Fahrer oder die Insassen treffen, was zu
einem Unfall führen kann.
● Verstauen Sie Fracht und Gepäck nach Möglichkeit im Gepäckraum.
● Stapeln Sie Fracht und Gepäck im Gepäckraum nicht höher als die Rückenlehnen.
● Wenn Sie die Rücksitze umklappen, sollten lange Gegenstände nicht direkt hinter
den Vordersitzen platziert werden.
● Verstauen Sie Gepäckstücke oder andere Gegenstände nicht an den folgenden
Orten.
• Fahrerfußraum
• Beifahrersitz oder Rücksitze (gestapelte Gepäckstücke)
• Auf der Gepäckabdeckung
• Auf der Instrumententafel
• Auf dem Armaturenbrett
● Sichern Sie alle Gegenstände im Fahrgastraum.
● Befördern Sie niemals eine Person im Gepäckraum. Er ist nicht für Personen aus-
gelegt. Die Personen müssen auf den Sitzen mit angelegten Sicherheitsgurten
befördert werden.
■ Lasten und Verteilung
● Überladen Sie Ihr Fahrzeug nicht.
● Verteilen Sie die Lasten nicht ungleichmäßig.
Falsches Beladen kann das Lenk- oder Bremsverhalten beeinträchtigen, was
lebensgefährliche Verletzungen zur Folge haben kann.

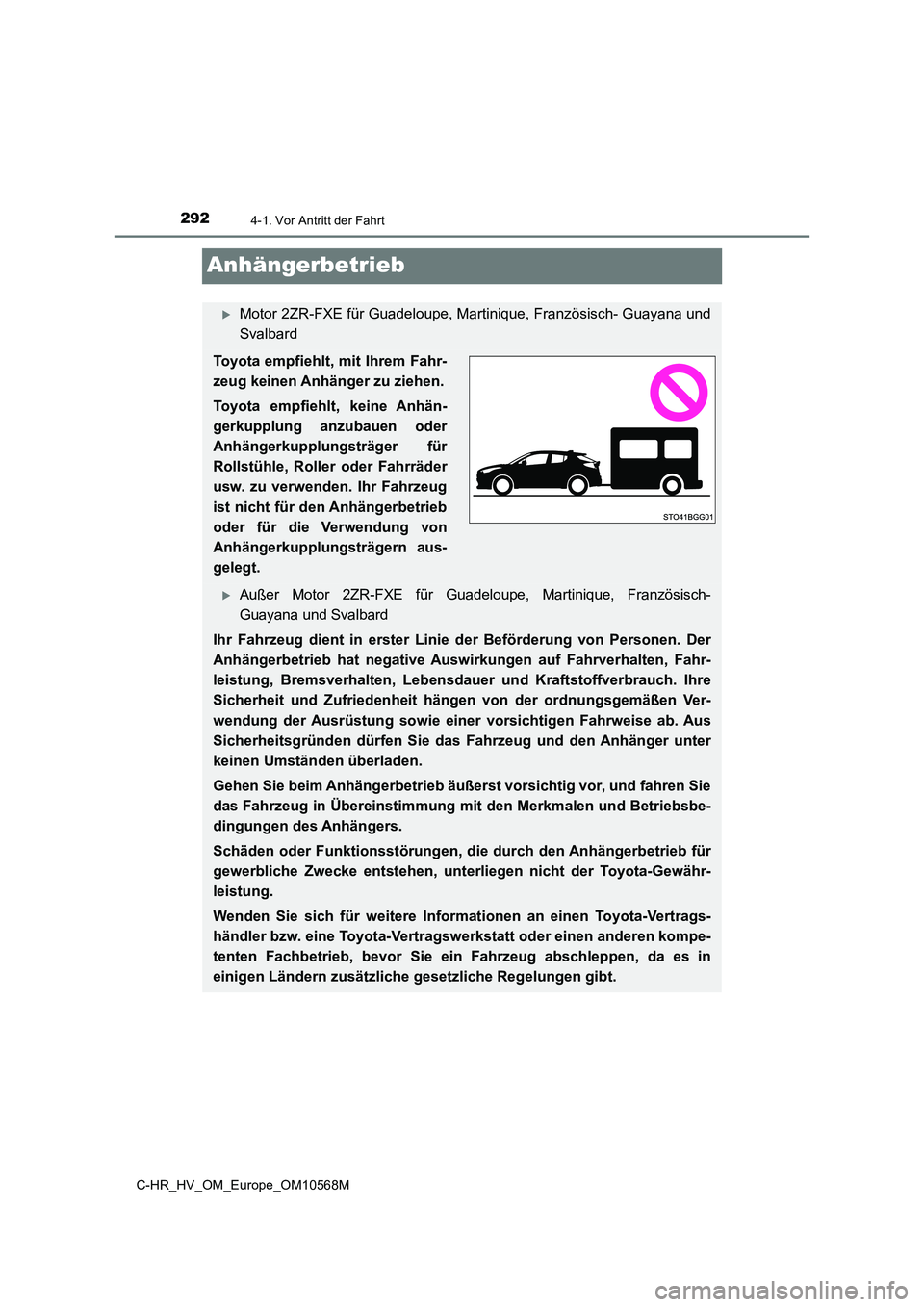

2924-1. Vor Antritt der Fahrt
C-HR_HV_OM_Europe_OM10568M
Anhängerbetrieb
Motor 2ZR-FXE für Guadeloupe, Martinique, Französisch- Guayana und
Svalbard
Toyota empfiehlt, mit Ihrem Fahr-
zeug keinen Anhänger zu ziehen.
Toyota empfiehlt, keine Anhän-
gerkupplung anzubauen oder
Anhängerkupplungsträger für
Rollstühle, Roller oder Fahrräder
usw. zu verwenden. Ihr Fahrzeug
ist nicht für den Anhängerbetrieb
oder für die Verwendung von
Anhängerkupplungsträgern aus-
gelegt.
Außer Motor 2ZR-FXE für Guadeloupe, Martinique, Französisch-
Guayana und Svalbard
Ihr Fahrzeug dient in erster Linie der Beförderung von Personen. Der
Anhängerbetrieb hat negative Auswirkungen auf Fahrverhalten, Fahr-
leistung, Bremsverhalten, Lebensda uer und Kraftstoffverbrauch. Ihre
Sicherheit und Zufriedenheit hängen von der ordnungsgemäßen Ver-
wendung der Ausrüstung sowie einer vorsichtigen Fahrweise ab. Aus
Sicherheitsgründen dürfen Sie das Fahrzeug und den Anhänger unter
keinen Umständen überladen.
Gehen Sie beim Anhängerbetrieb äußerst vorsichtig vor, und fahren Sie
das Fahrzeug in Übereinstimmung mit den Merkmalen und Betriebsbe-
dingungen des Anhängers.
Schäden oder Funktionsstörungen, die durch den Anhängerbetrieb für
gewerbliche Zwecke entstehen, unterliegen nicht der Toyota-Gewähr-
leistung.
Wenden Sie sich für weitere Inform ationen an einen Toyota-Vertrags-
händler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kompe-
tenten Fachbetrieb, bevor Sie ein Fahrzeug abschleppen, da es in
einigen Ländern zusätzliche gesetzliche Regelungen gibt.

2934-1. Vor Antritt der Fahrt
4
Fahren
C-HR_HV_OM_Europe_OM10568M
◆Gewichtsgrenzen
Vor dem Anhängerbetrieb sind zulässige Anhängelast, GVM (zulässiges
Gesamtgewicht des Fahrzeugs), MPAC (maximal zulässige Achslast) und
zulässige Deichselstützlast zu prüfen. (S. 770)
◆Anhängerkupplung
Wir empfehlen für Ihr Fahrzeug die Anhängerkupplung von Toyota. Andere
geeignete und qualitativ vergleichbare Produkte können ebenfalls verwen-
det werden.
Bei Fahrzeugen, bei denen die Anhängevorrichtung Leuchten oder das
Nummernschild blockiert, muss Folgendes beachtet werden:
●Verwenden Sie nur Anhängevorrichtungen, die einfach entfernt und
umpositioniert werden können.
●Die Anhängevorrichtungen müssen bei Nichtverwendung entfernt oder
umpositioniert werden.
■Gesamtgewicht des Anhängers und erlaubte Stützlast
Gesamtgewicht des Anhängers
Das Eigengewicht des Anhängers
zuzüglich der Ladung des Anhän-
gers muss innerhalb der zulässigen
Anhängelast liegen. Es ist gefähr-
lich, dieses Gewicht zu überschrei-
ten. (S. 770)
Verwenden Sie im Anhängerbetrieb
eine Reibkupplung oder einen
Reibstabilisator (Vorrichtung zur
Kontrolle des Aufschaukelns schwe-
rer Anhänger - “Sway Control”).
Erlaubte Stützlast
Bemessen Sie die Ladung des Anhängers so, dass die Stützlast größer als
25 kg oder 4% der Anhängelast ist. Die Stützlast darf das angegebene Gewicht
nicht überschreiten. (S. 770)
Wichtiges über Anhängerladungen

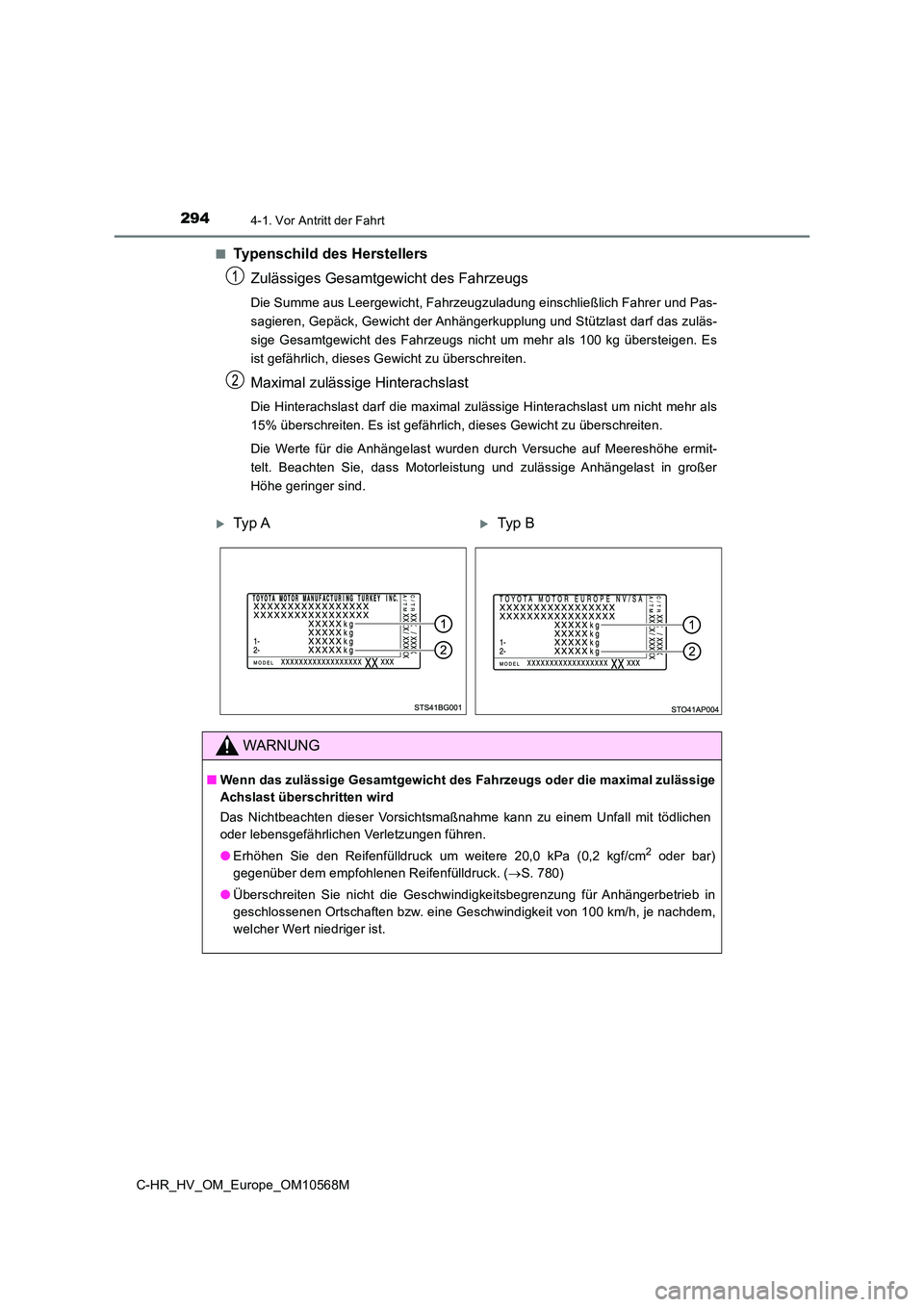

2944-1. Vor Antritt der Fahrt
C-HR_HV_OM_Europe_OM10568M
■Typenschild des Herstellers
Zulässiges Gesamtgewicht des Fahrzeugs
Die Summe aus Leergewicht, Fahrzeugzuladung einschließlich Fahrer und Pas-
sagieren, Gepäck, Gewicht der Anhängerkupplung und Stützlast darf das zuläs-
sige Gesamtgewicht des Fahrzeugs nicht um mehr als 100 kg übersteigen. Es
ist gefährlich, dieses Gewicht zu überschreiten.
Maximal zulässige Hinterachslast
Die Hinterachslast darf die maximal zulässige Hinterachslast um nicht mehr als
15% überschreiten. Es ist gefährlich, dieses Gewicht zu überschreiten.
Die Werte für die Anhängelast wurden durch Versuche auf Meereshöhe ermit-
telt. Beachten Sie, dass Motorleistung und zulässige Anhängelast in großer
Höhe geringer sind.
Ty p ATyp B
WARNUNG
■ Wenn das zulässige Gesamtgewicht des Fahrzeugs oder die maximal zulässige
Achslast überschritten wird
Das Nichtbeachten dieser Vorsichtsmaßnahme kann zu einem Unfall mit tödlichen
oder lebensgefährlichen Verletzungen führen.
● Erhöhen Sie den Reifenfülldruck um weitere 20,0 kPa (0,2 kgf/cm2 oder bar)
gegenüber dem empfohlenen Reifenfülldruck. ( S. 780)
● Überschreiten Sie nicht die Geschwindigkeitsbegrenzung für Anhängerbetrieb in
geschlossenen Ortschaften bzw. eine Geschwindigkeit von 100 km/h, je nachdem,
welcher Wert niedriger ist.

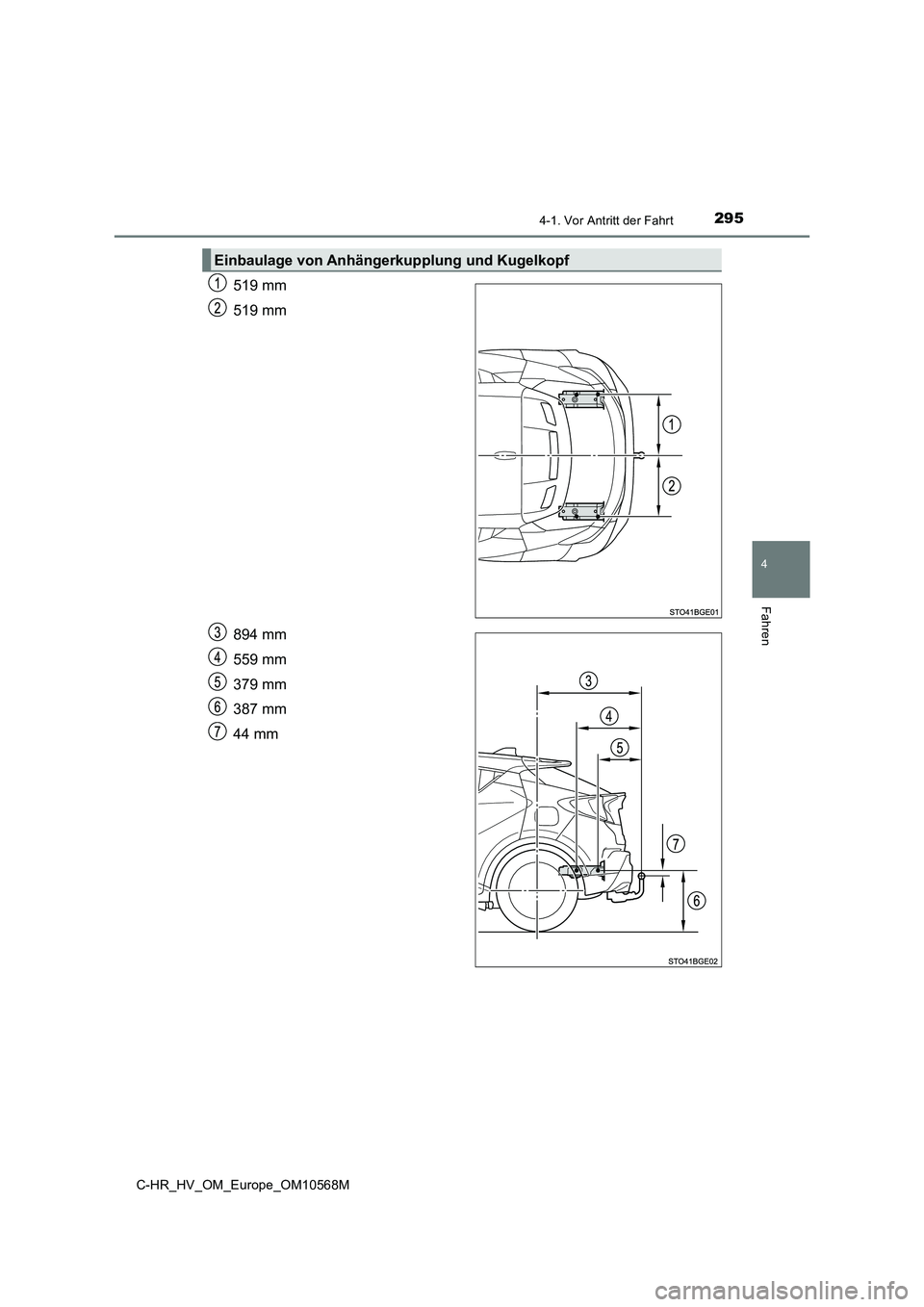

2954-1. Vor Antritt der Fahrt
4
Fahren
C-HR_HV_OM_Europe_OM10568M
519 mm
519 mm
894 mm
559 mm
379 mm
387 mm
44 mm
Einbaulage von Anhängerkupplung und Kugelkopf

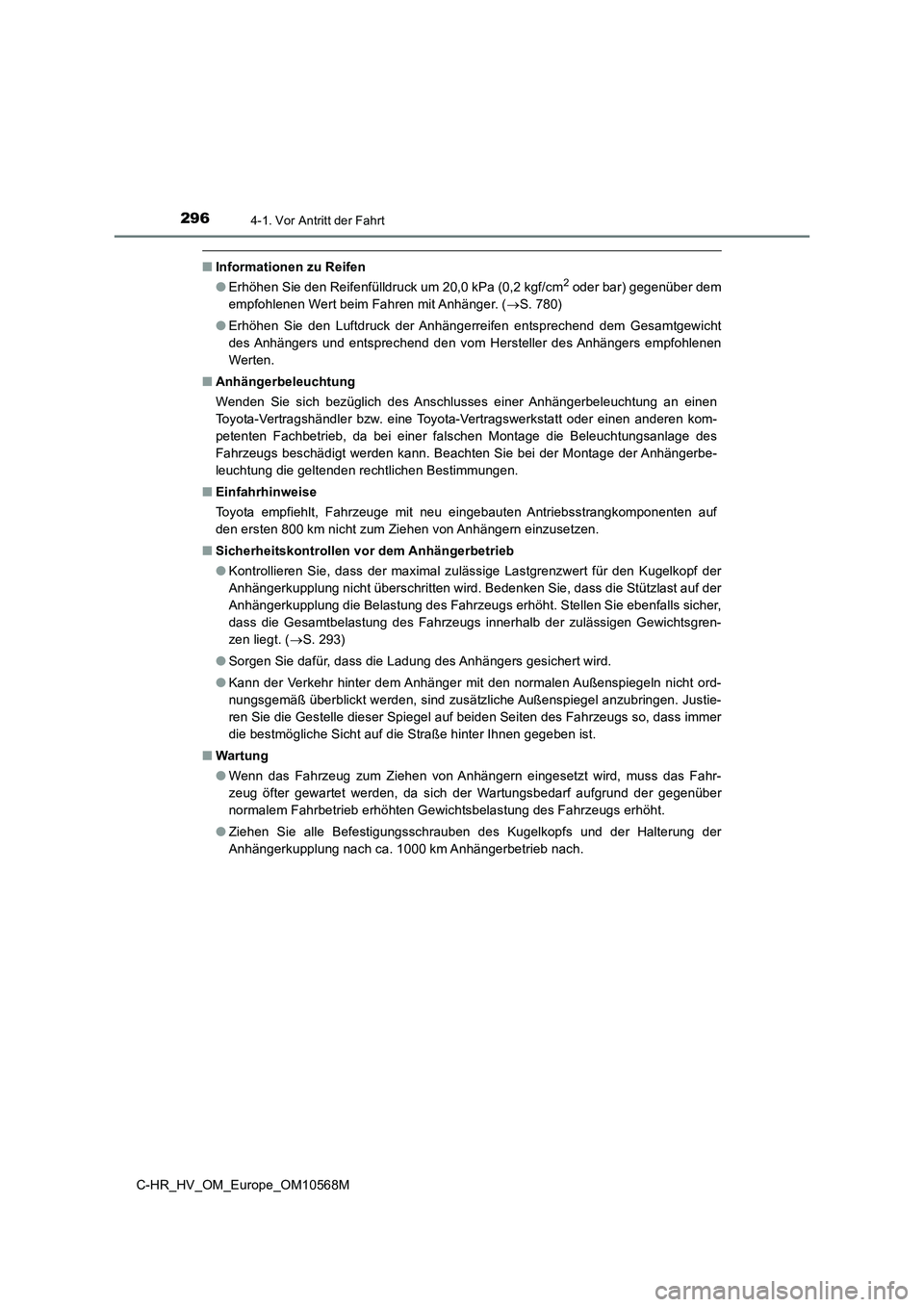

2964-1. Vor Antritt der Fahrt
C-HR_HV_OM_Europe_OM10568M
■Informationen zu Reifen
●Erhöhen Sie den Reifenfülldruck um 20,0 kPa (0,2 kgf/cm2 oder bar) gegenüber dem
empfohlenen Wert beim Fahren mit Anhänger. (S. 780)
●Erhöhen Sie den Luftdruck der Anhängerreifen entsprechend dem Gesamtgewicht
des Anhängers und entsprechend den vom Hersteller des Anhängers empfohlenen
Werten.
■Anhängerbeleuchtung
Wenden Sie sich bezüglich des Anschlusses einer Anhängerbeleuchtung an einen
Toyota-Vertragshändler bzw. eine Toyota-Vertragswerkstatt oder einen anderen kom-
petenten Fachbetrieb, da bei einer falschen Montage die Beleuchtungsanlage des
Fahrzeugs beschädigt werden kann. Beachten Sie bei der Montage der Anhängerbe-
leuchtung die geltenden rechtlichen Bestimmungen.
■Einfahrhinweise
Toyota empfiehlt, Fahrzeuge mit neu eingebauten Antriebsstrangkomponenten auf
den ersten 800 km nicht zum Ziehen von Anhängern einzusetzen.
■Sicherheitskontrollen vor dem Anhängerbetrieb
●Kontrollieren Sie, dass der maximal zulässige Lastgrenzwert für den Kugelkopf der
Anhängerkupplung nicht überschritten wird. Bedenken Sie, dass die Stützlast auf der
Anhängerkupplung die Belastung des Fahrzeugs erhöht. Stellen Sie ebenfalls sicher,
dass die Gesamtbelastung des Fahrzeugs innerhalb der zulässigen Gewichtsgren-
zen liegt. (S. 293)
●Sorgen Sie dafür, dass die Ladung des Anhängers gesichert wird.
●Kann der Verkehr hinter dem Anhänger mit den normalen Außenspiegeln nicht ord-
nungsgemäß überblickt werden, sind zusätzliche Außenspiegel anzubringen. Justie-
ren Sie die Gestelle dieser Spiegel auf beiden Seiten des Fahrzeugs so, dass immer
die bestmögliche Sicht auf die Straße hinter Ihnen gegeben ist.
■Wartung
●Wenn das Fahrzeug zum Ziehen von Anhängern eingesetzt wird, muss das Fahr-
zeug öfter gewartet werden, da sich der Wartungsbedarf aufgrund der gegenüber
normalem Fahrbetrieb erhöhten Gewichtsbelastung des Fahrzeugs erhöht.
●Ziehen Sie alle Befestigungsschrauben des Kugelkopfs und der Halterung der
Anhängerkupplung nach ca. 1000 km Anhängerbetrieb nach.

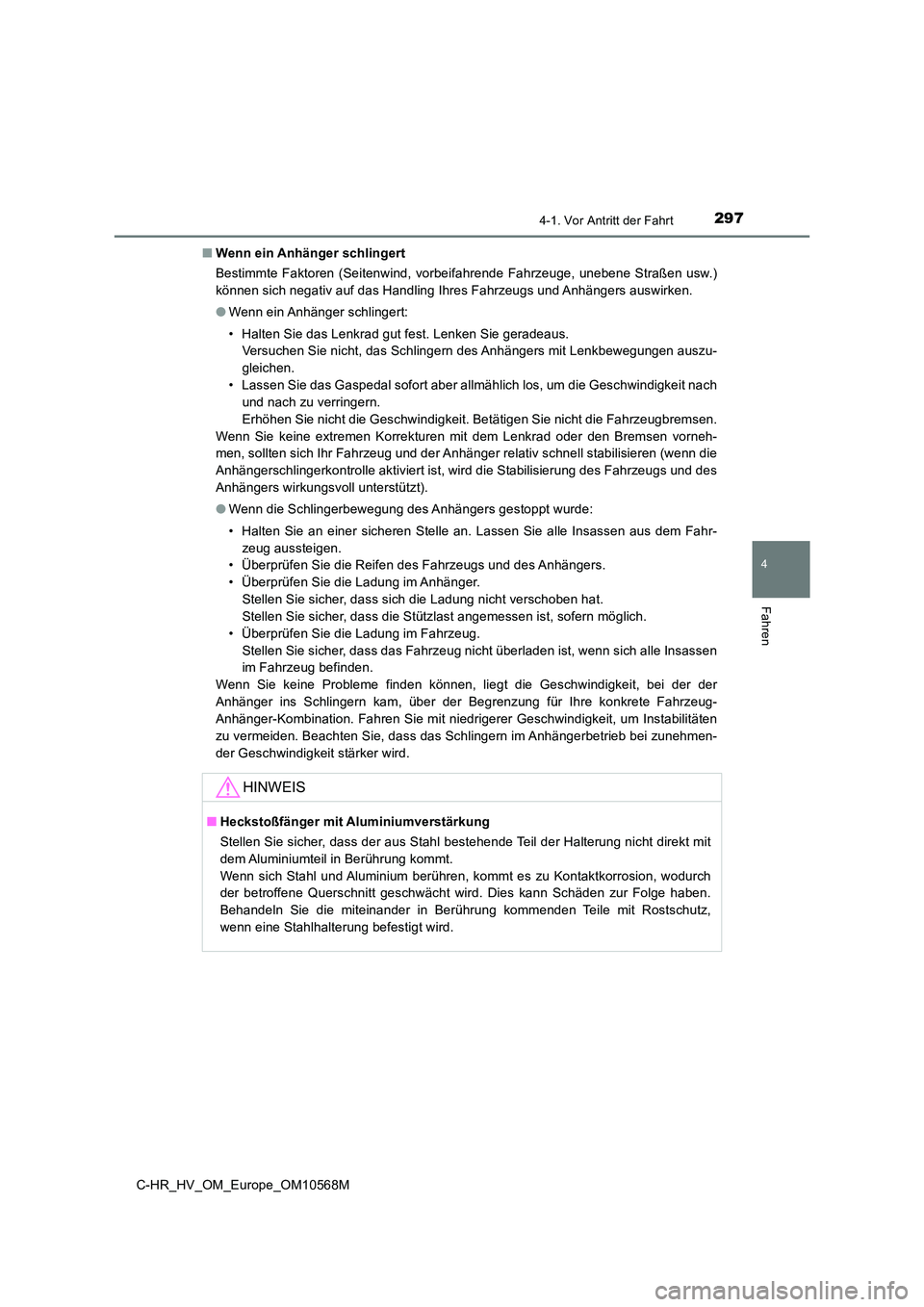

2974-1. Vor Antritt der Fahrt
4
Fahren
C-HR_HV_OM_Europe_OM10568M
■ Wenn ein Anhänger schlingert
Bestimmte Faktoren (Seitenwind, vorbeifahrende Fahrzeuge, unebene Straßen usw.)
können sich negativ auf das Handling Ihres Fahrzeugs und Anhängers auswirken.
● Wenn ein Anhänger schlingert:
• Halten Sie das Lenkrad gut fest. Lenken Sie geradeaus.
Versuchen Sie nicht, das Schlingern des Anhängers mit Lenkbewegungen auszu-
gleichen.
• Lassen Sie das Gaspedal sofort aber allmählich los, um die Geschwindigkeit nach
und nach zu verringern.
Erhöhen Sie nicht die Geschwindigkeit. Betätigen Sie nicht die Fahrzeugbremsen.
Wenn Sie keine extremen Korrekturen mit dem Lenkrad oder den Bremsen vorneh-
men, sollten sich Ihr Fahrzeug und der Anhänger relativ schnell stabilisieren (wenn die
Anhängerschlingerkontrolle aktiviert ist, wird die Stabilisierung des Fahrzeugs und des
Anhängers wirkungsvoll unterstützt).
● Wenn die Schlingerbewegung des Anhängers gestoppt wurde:
• Halten Sie an einer sicheren Stelle an. Lassen Sie alle Insassen aus dem Fahr-
zeug aussteigen.
• Überprüfen Sie die Reifen des Fahrzeugs und des Anhängers.
• Überprüfen Sie die Ladung im Anhänger.
Stellen Sie sicher, dass sich die Ladung nicht verschoben hat.
Stellen Sie sicher, dass die Stützlast angemessen ist, sofern möglich.
• Überprüfen Sie die Ladung im Fahrzeug.
Stellen Sie sicher, dass das Fahrzeug nicht überladen ist, wenn sich alle Insassen
im Fahrzeug befinden.
Wenn Sie keine Probleme finden können, liegt die Geschwindigkeit, bei der der
Anhänger ins Schlingern kam, über der Begrenzung für Ihre konkrete Fahrzeug-
Anhänger-Kombination. Fahren Sie mit niedrigerer Geschwindigkeit, um Instabilitäten
zu vermeiden. Beachten Sie, dass das Schlingern im Anhängerbetrieb bei zunehmen-
der Geschwindigkeit stärker wird.
HINWEIS
■ Heckstoßfänger mit Aluminiumverstärkung
Stellen Sie sicher, dass der aus Stahl bestehende Teil der Halterung nicht direkt mit
dem Aluminiumteil in Berührung kommt.
Wenn sich Stahl und Aluminium berühren, kommt es zu Kontaktkorrosion, wodurch
der betroffene Querschnitt geschwächt wird. Dies kann Schäden zur Folge haben.
Behandeln Sie die miteinander in Berührung kommenden Teile mit Rostschutz,
wenn eine Stahlhalterung befestigt wird.

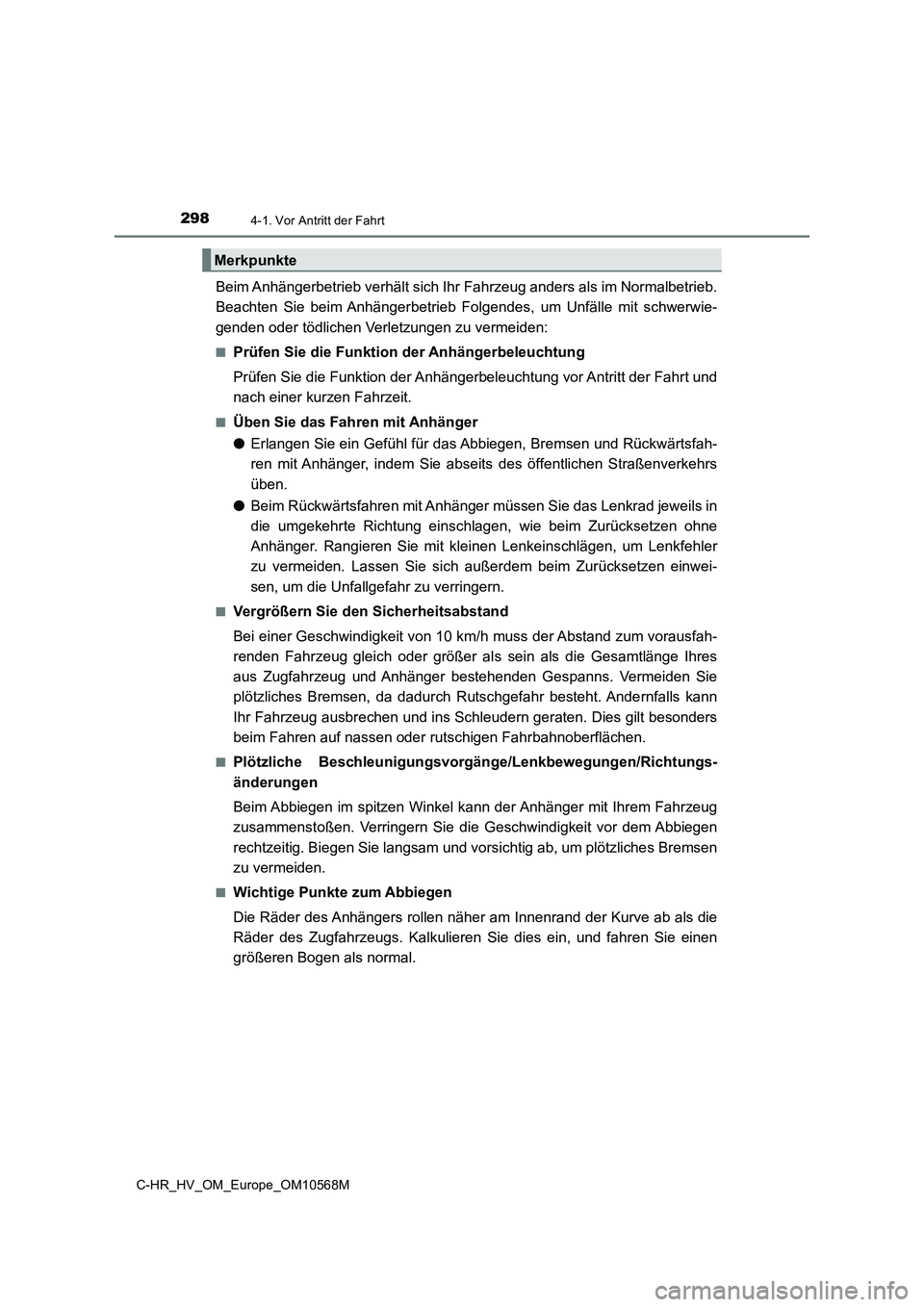

2984-1. Vor Antritt der Fahrt
C-HR_HV_OM_Europe_OM10568M
Beim Anhängerbetrieb verhält sich Ihr Fahrzeug anders als im Normalbetrieb.
Beachten Sie beim Anhängerbetrieb Folgendes, um Unfälle mit schwerwie-
genden oder tödlichen Verletzungen zu vermeiden:
■Prüfen Sie die Funktion der Anhängerbeleuchtung
Prüfen Sie die Funktion der Anhängerbeleuchtung vor Antritt der Fahrt und
nach einer kurzen Fahrzeit.
■Üben Sie das Fahren mit Anhänger
●Erlangen Sie ein Gefühl für das Abbiegen, Bremsen und Rückwärtsfah-
ren mit Anhänger, indem Sie abseits des öffentlichen Straßenverkehrs
üben.
●Beim Rückwärtsfahren mit Anhänger müssen Sie das Lenkrad jeweils in
die umgekehrte Richtung einschlagen, wie beim Zurücksetzen ohne
Anhänger. Rangieren Sie mit kleinen Lenkeinschlägen, um Lenkfehler
zu vermeiden. Lassen Sie sich außerdem beim Zurücksetzen einwei-
sen, um die Unfallgefahr zu verringern.
■Vergrößern Sie den Sicherheitsabstand
Bei einer Geschwindigkeit von 10 km/h muss der Abstand zum vorausfah-
renden Fahrzeug gleich oder größer als sein als die Gesamtlänge Ihres
aus Zugfahrzeug und Anhänger bestehenden Gespanns. Vermeiden Sie
plötzliches Bremsen, da dadurch Rutschgefahr besteht. Andernfalls kann
Ihr Fahrzeug ausbrechen und ins Schleudern geraten. Dies gilt besonders
beim Fahren auf nassen oder rutschigen Fahrbahnoberflächen.
■Plötzliche Beschleunigungsvorgänge/Lenkbewegungen/Richtungs-
änderungen
Beim Abbiegen im spitzen Winkel kann der Anhänger mit Ihrem Fahrzeug
zusammenstoßen. Verringern Sie die Geschwindigkeit vor dem Abbiegen
rechtzeitig. Biegen Sie langsam und vorsichtig ab, um plötzliches Bremsen
zu vermeiden.
■Wichtige Punkte zum Abbiegen
Die Räder des Anhängers rollen näher am Innenrand der Kurve ab als die
Räder des Zugfahrzeugs. Kalkulieren Sie dies ein, und fahren Sie einen
größeren Bogen als normal.
Merkpunkte
