TOYOTA CAMRY 2021 Manuale duso (in Italian)

5917-2. Operazioni da eseguire in caso di emergenza
7
Se si verifica un problema
CAMRY_HV_EL
●Arrestare il veicolo in un luogo sicuro, su un fondo solido e in piano.
●Inserire il freno di stazionamento.
●Portare la leva del cambio in posizione P.
●Arrestare il sistema ibrido.
●Accendere le luci intermittenti di emergenza. (P. 550)
Se si è sgonfiato uno pneumatico (veicoli con
ruota di scor ta)
Il veicolo è dotato di ruota di scorta. È possibile sostituire lo pneuma-
tico sgonfio con la ruota di scorta.
Per informazioni dettagliate sugli pneumatici: P. 504
AV V I S O
■Se si è sgonfiato uno pneumatico
Non continuare a guidare con uno pneumatico sgonfio.
Guidando anche su brevi distanze con uno pneumatico sgonfio si possono danneg-
giare in modo irreparabile lo pneumatico stesso e il cerchio, con conseguente rischio
di incidente.
Prima di sollevare il veicolo con il cric

5927-2. Operazioni da eseguire in caso di emergenza
CAMRY_HV_EL
Veicoli con ruotino di scorta
Veicoli con ruota di scorta normale

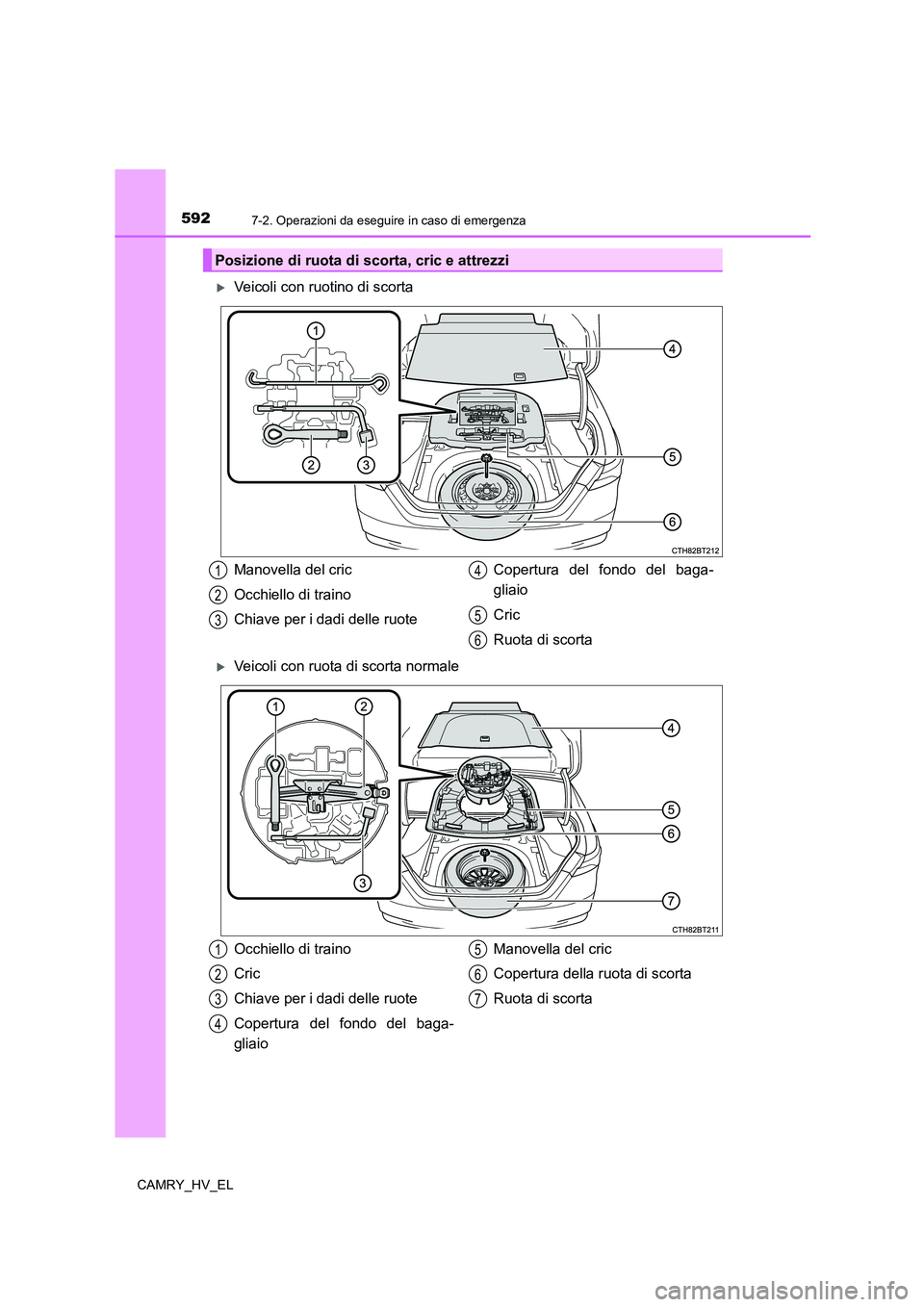

Posizione di ruota di scorta, cric e attrezzi
Manovella del cric
Occhiello di traino
Chiave per i dadi delle ruoteCopertura del fondo del baga-
gliaio
Cric
Ruota di scorta1
2
3
4
5
6
Occhiello di traino
Cric
Chiave per i dadi delle ruote
Copertura del fondo del baga-
gliaioManovella del cric
Copertura della ruota di scorta
Ruota di scorta1
2
3
4
5
6
7

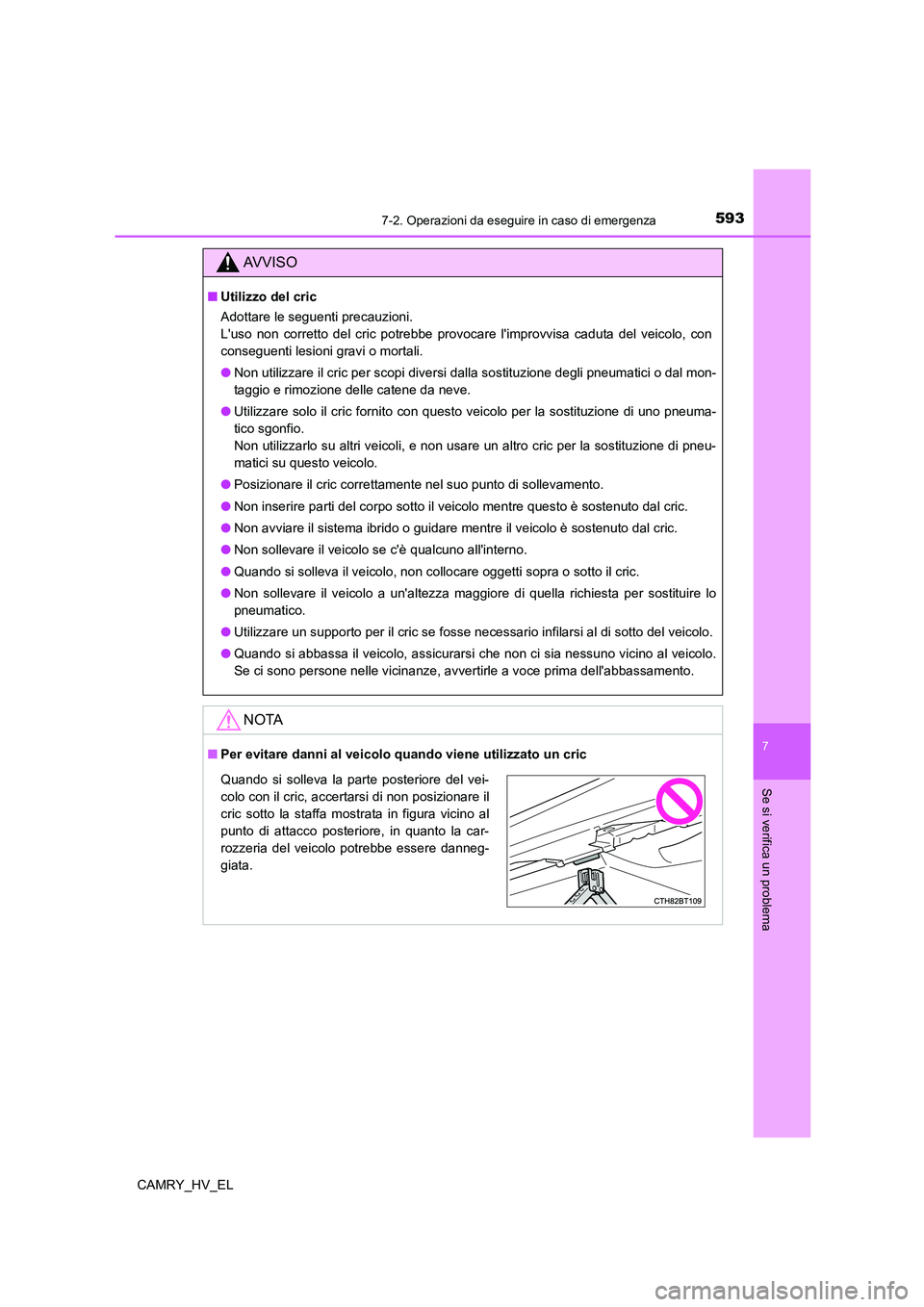

5937-2. Operazioni da eseguire in caso di emergenza
7
Se si verifica un problema
CAMRY_HV_EL
AV V I S O
■Utilizzo del cric
Adottare le seguenti precauzioni.
L'uso non corretto del cric potrebbe provocare l'improvvisa caduta del veicolo, con
conseguenti lesioni gravi o mortali.
●Non utilizzare il cric per scopi diversi dalla sostituzione degli pneumatici o dal mon-
taggio e rimozione delle catene da neve.
●Utilizzare solo il cric fornito con questo veicolo per la sostituzione di uno pneuma-
tico sgonfio.
Non utilizzarlo su altri veicoli, e non usare un altro cric per la sostituzione di pneu-
matici su questo veicolo.
●Posizionare il cric correttamente nel suo punto di sollevamento.
●Non inserire parti del corpo sotto il veicolo mentre questo è sostenuto dal cric.
●Non avviare il sistema ibrido o guidare mentre il veicolo è sostenuto dal cric.
●Non sollevare il veicolo se c'è qualcuno all'interno.
●Quando si solleva il veicolo, non collocare oggetti sopra o sotto il cric.
●Non sollevare il veicolo a un'altezza maggiore di quella richiesta per sostituire lo
pneumatico.
●Utilizzare un supporto per il cric se fosse necessario infilarsi al di sotto del veicolo.
●Quando si abbassa il veicolo, assicurarsi che non ci sia nessuno vicino al veicolo.
Se ci sono persone nelle vicinanze, avvertirle a voce prima dell'abbassamento.
NOTA
■Per evitare danni al veicolo quando viene utilizzato un cric
Quando si solleva la parte posteriore del vei-
colo con il cric, accertarsi di non posizionare il
cric sotto la staffa mostrata in figura vicino al
punto di attacco posteriore, in quanto la car-
rozzeria del veicolo potrebbe essere danneg-
giata.

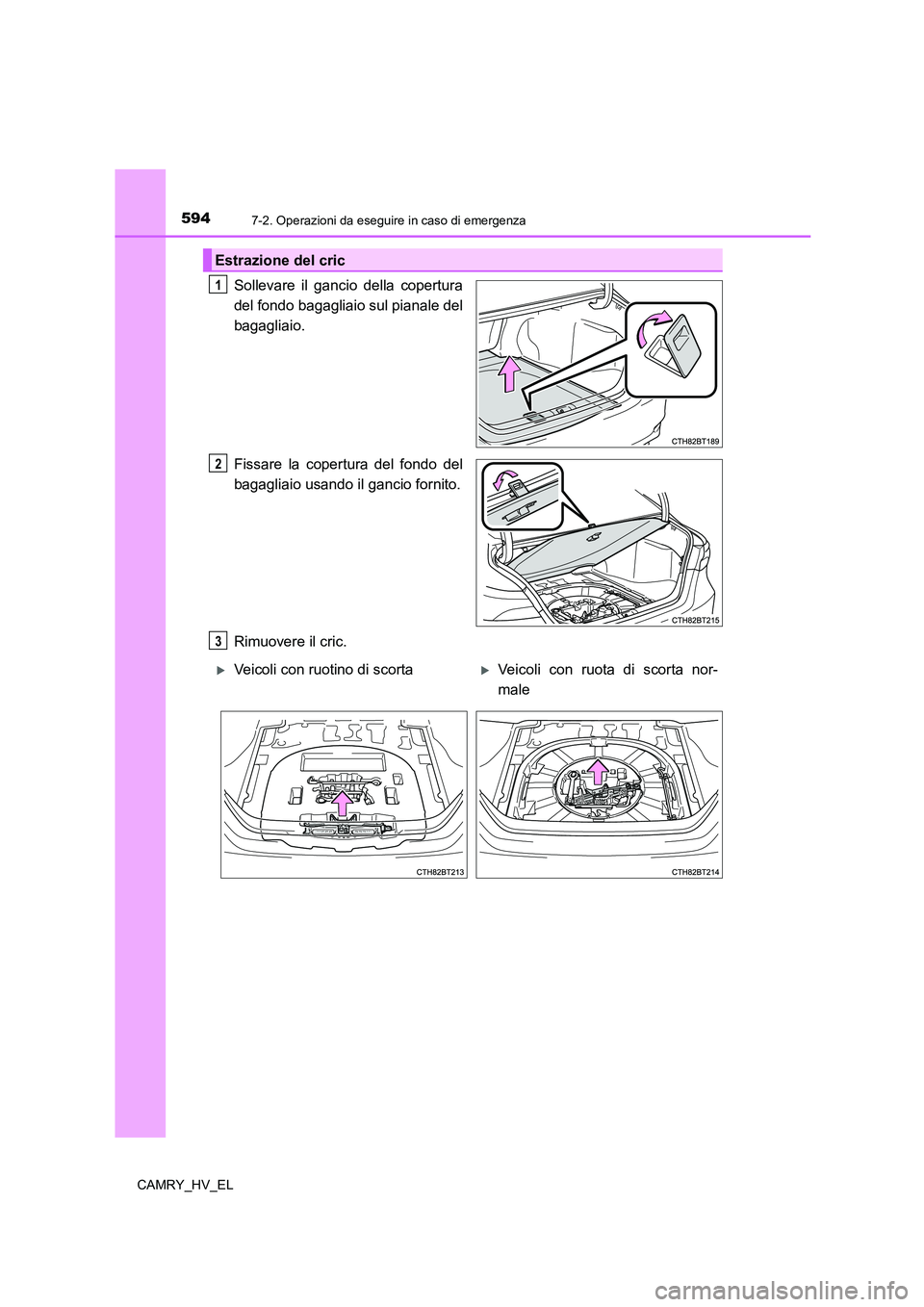

5947-2. Operazioni da eseguire in caso di emergenza
CAMRY_HV_EL
Sollevare il gancio della copertura
del fondo bagagliaio sul pianale del
bagagliaio.
Fissare la copertura del fondo del
bagagliaio usando il gancio fornito.
Rimuovere il cric.
Estrazione del cric
1
2
3
Veicoli con ruotino di scortaVeicoli con ruota di scorta nor-
male

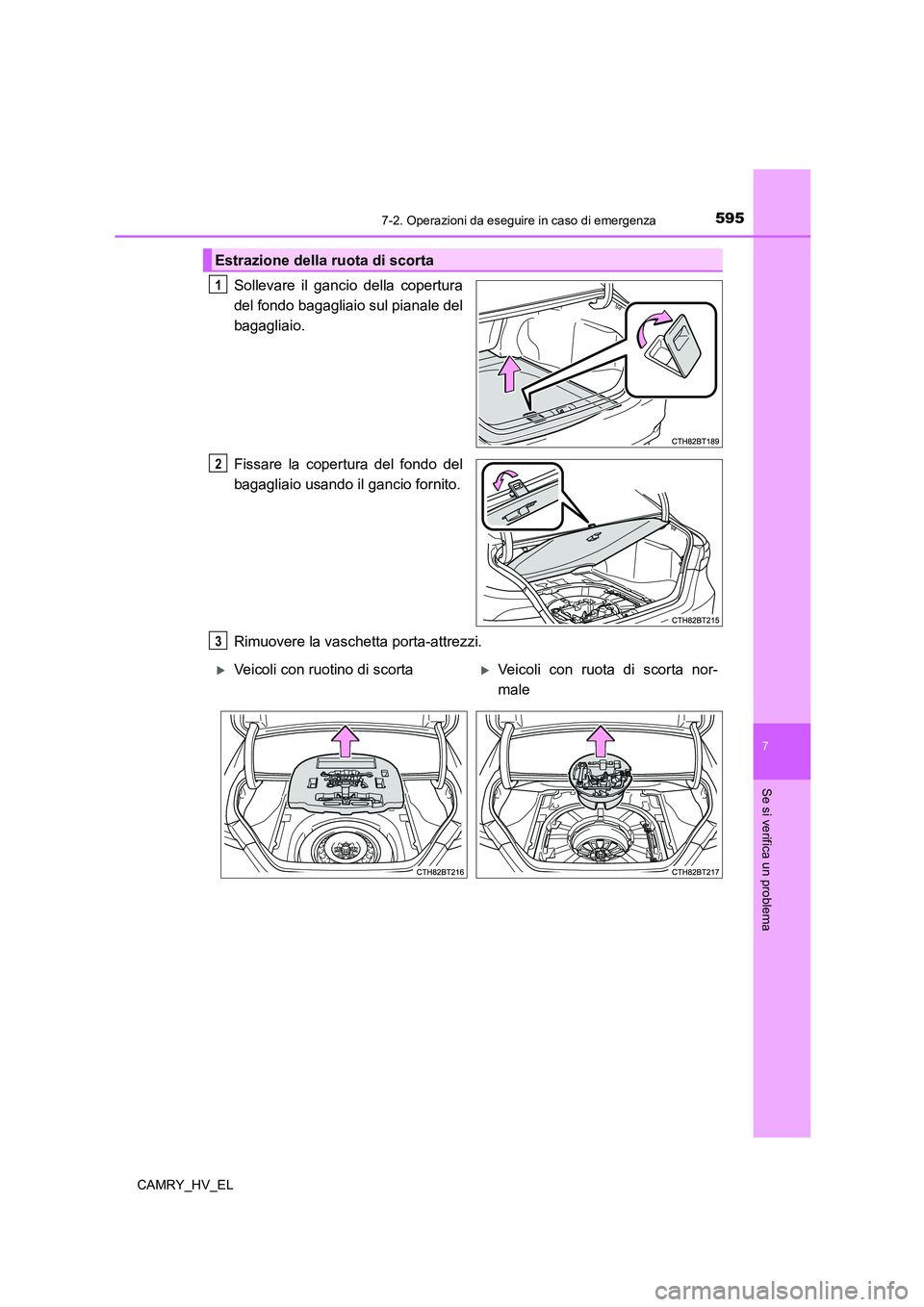

5957-2. Operazioni da eseguire in caso di emergenza
7
Se si verifica un problema
CAMRY_HV_EL
Sollevare il gancio della copertura
del fondo bagagliaio sul pianale del
bagagliaio.
Fissare la copertura del fondo del
bagagliaio usando il gancio fornito.
Rimuovere la vaschetta porta-attrezzi.
Estrazione della ruota di scorta
1
2
3
Veicoli con ruotino di scortaVeicoli con ruota di scorta nor-
male

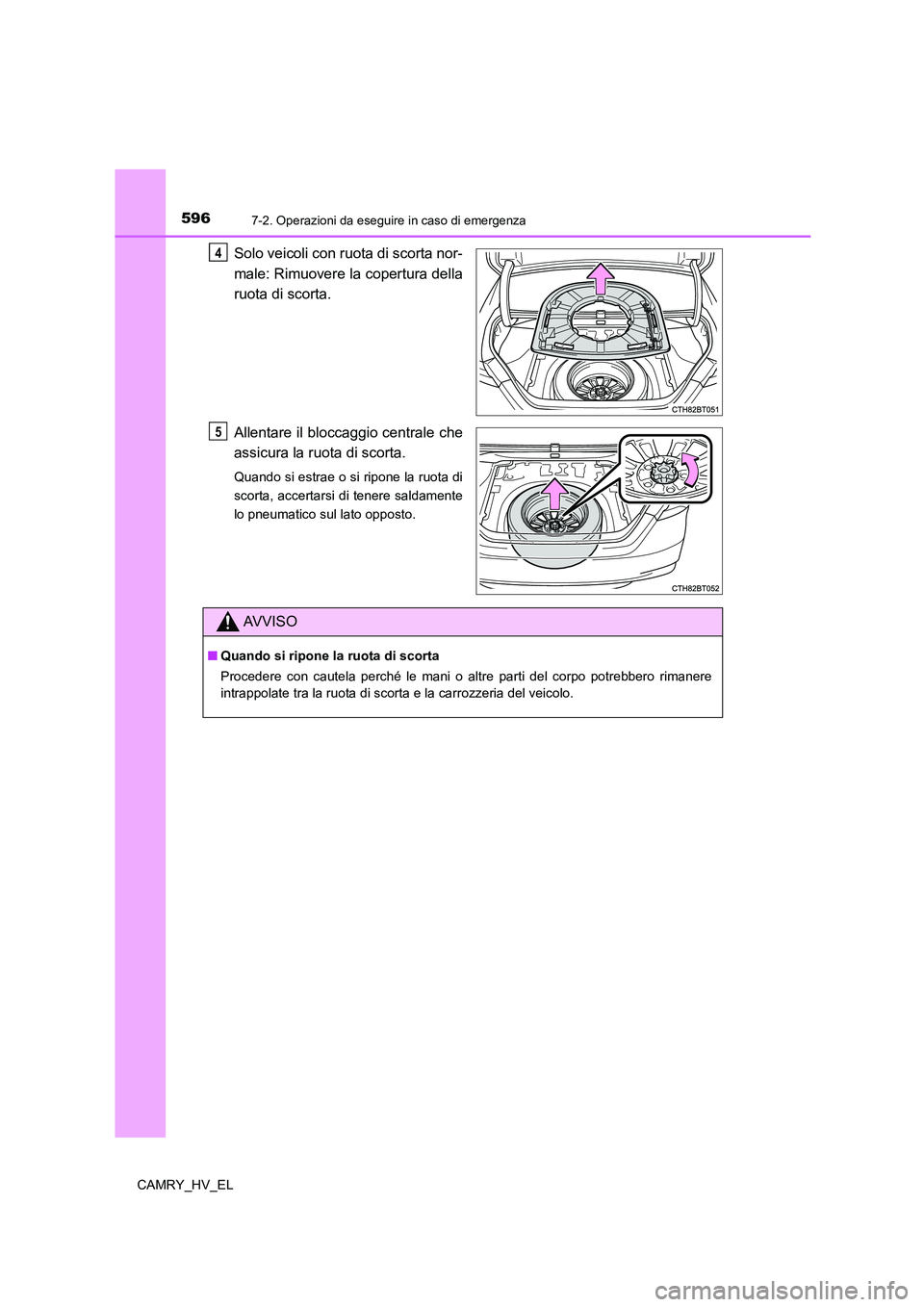

5967-2. Operazioni da eseguire in caso di emergenza
CAMRY_HV_EL
Solo veicoli con ruota di scorta nor-
male: Rimuovere la copertura della
ruota di scorta.
Allentare il bloccaggio centrale che
assicura la ruota di scorta.
Quando si estrae o si ripone la ruota di
scorta, accertarsi di tenere saldamente
lo pneumatico sul lato opposto.
34
5
AV V I S O
■Quando si ripone la ruota di scorta
Procedere con cautela perché le mani o altre parti del corpo potrebbero rimanere
intrappolate tra la ruota di scorta e la carrozzeria del veicolo.

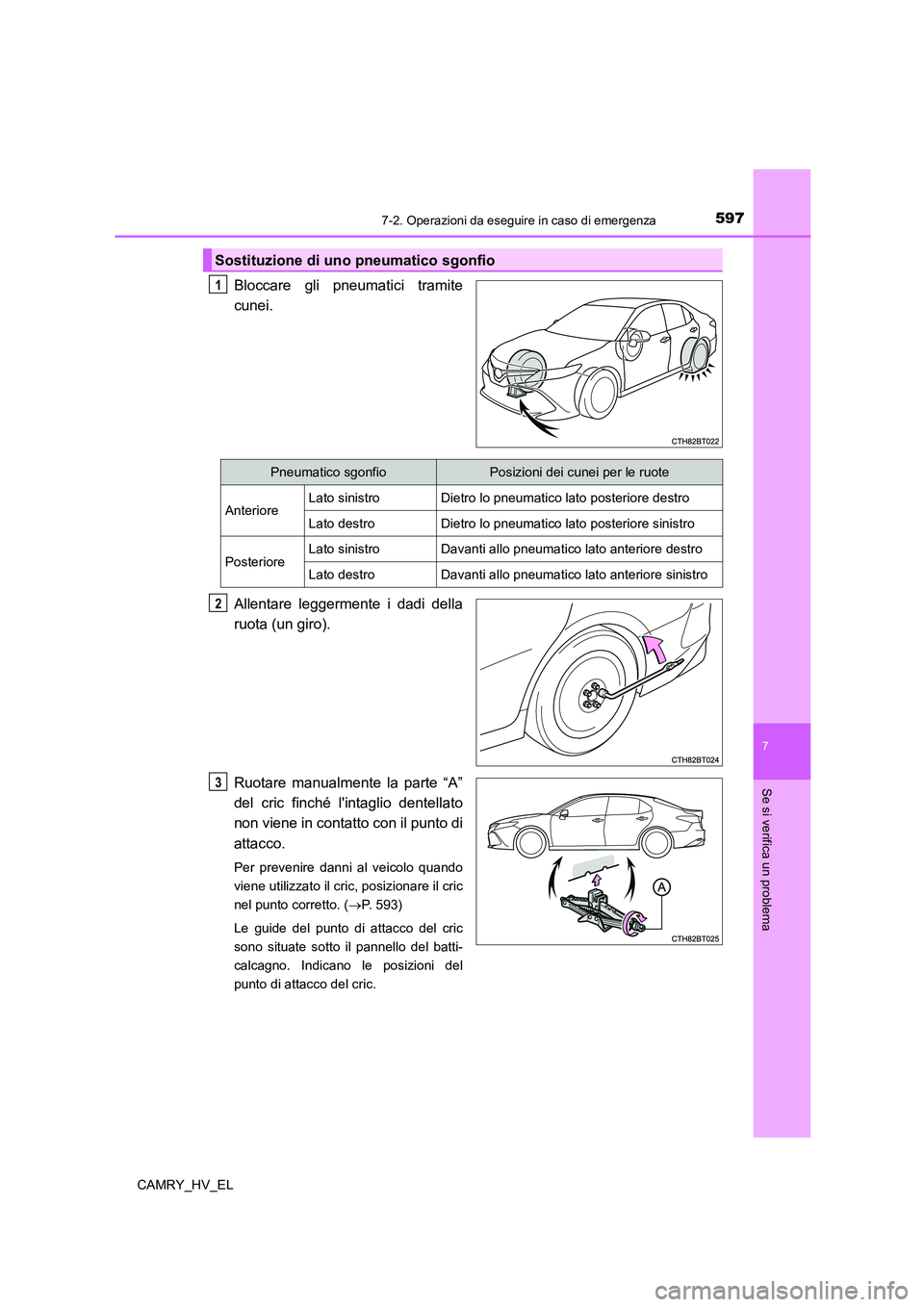

5977-2. Operazioni da eseguire in caso di emergenza
7
Se si verifica un problema
CAMRY_HV_EL
Bloccare gli pneumatici tramite
cunei.
Allentare leggermente i dadi della
ruota (un giro).
Ruotare manualmente la parte “A”
del cric finché l'intaglio dentellato
non viene in contatto con il punto di
attacco.
Per prevenire danni al veicolo quando
viene utilizzato il cric, posizionare il cric
nel punto corretto. (P. 593)
Le guide del punto di attacco del cric
sono situate sotto il pannello del batti-
calcagno. Indicano le posizioni del
punto di attacco del cric.
Sostituzione di uno pneumatico sgonfio
1
Pneumatico sgonfioPosizioni dei cunei per le ruote
AnterioreLato sinistroDietro lo pneumatico lato posteriore destro
Lato destroDietro lo pneumatico lato posteriore sinistro
PosterioreLato sinistroDavanti allo pneumatico lato anteriore destro
Lato destroDavanti allo pneumatico lato anteriore sinistro
2
3

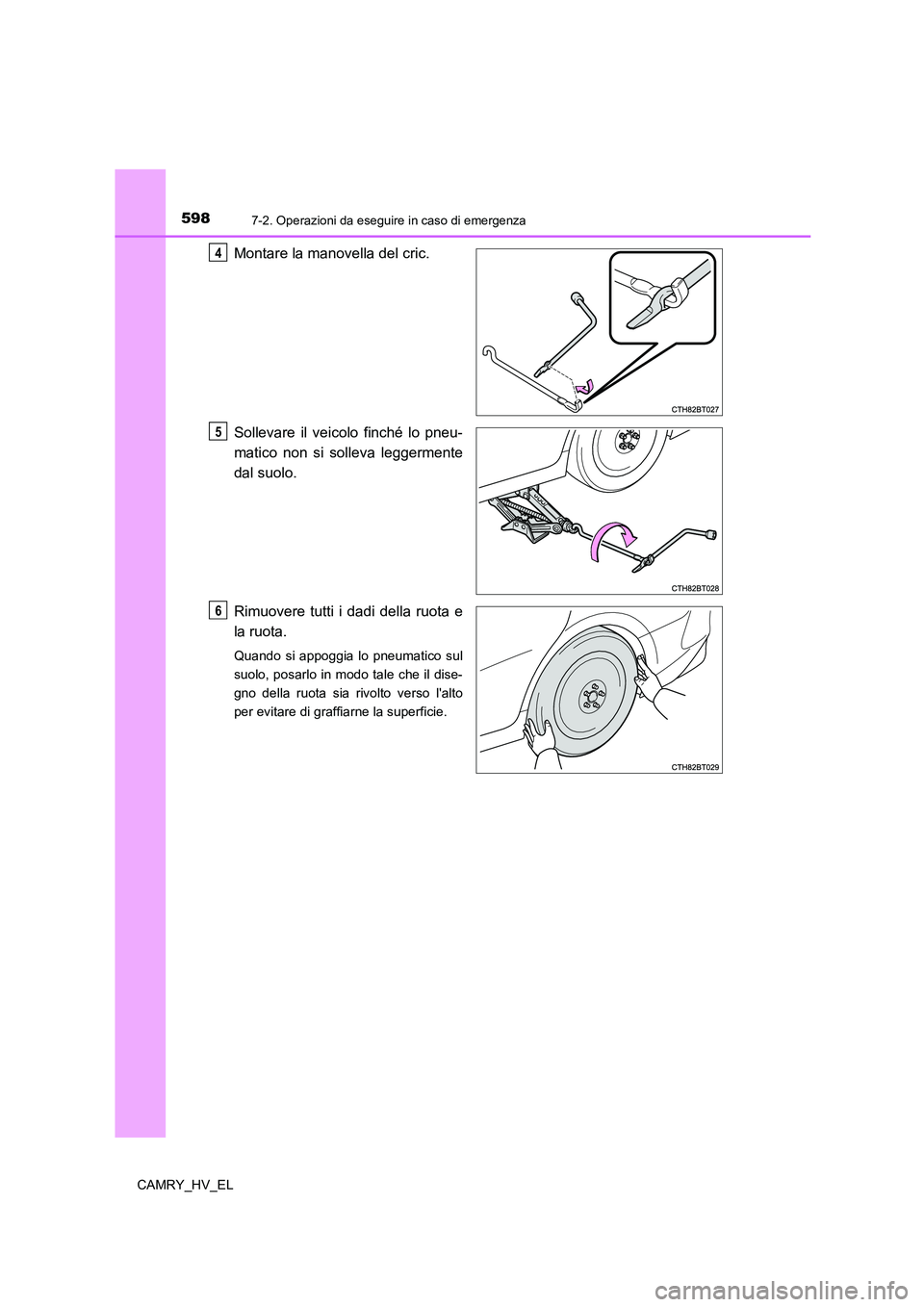

5987-2. Operazioni da eseguire in caso di emergenza
CAMRY_HV_EL
Montare la manovella del cric.
Sollevare il veicolo finché lo pneu-
matico non si solleva leggermente
dal suolo.
Rimuovere tutti i dadi della ruota e
la ruota.
Quando si appoggia lo pneumatico sul
suolo, posarlo in modo tale che il dise-
gno della ruota sia rivolto verso l'alto
per evitare di graffiarne la superficie.
4
5
6

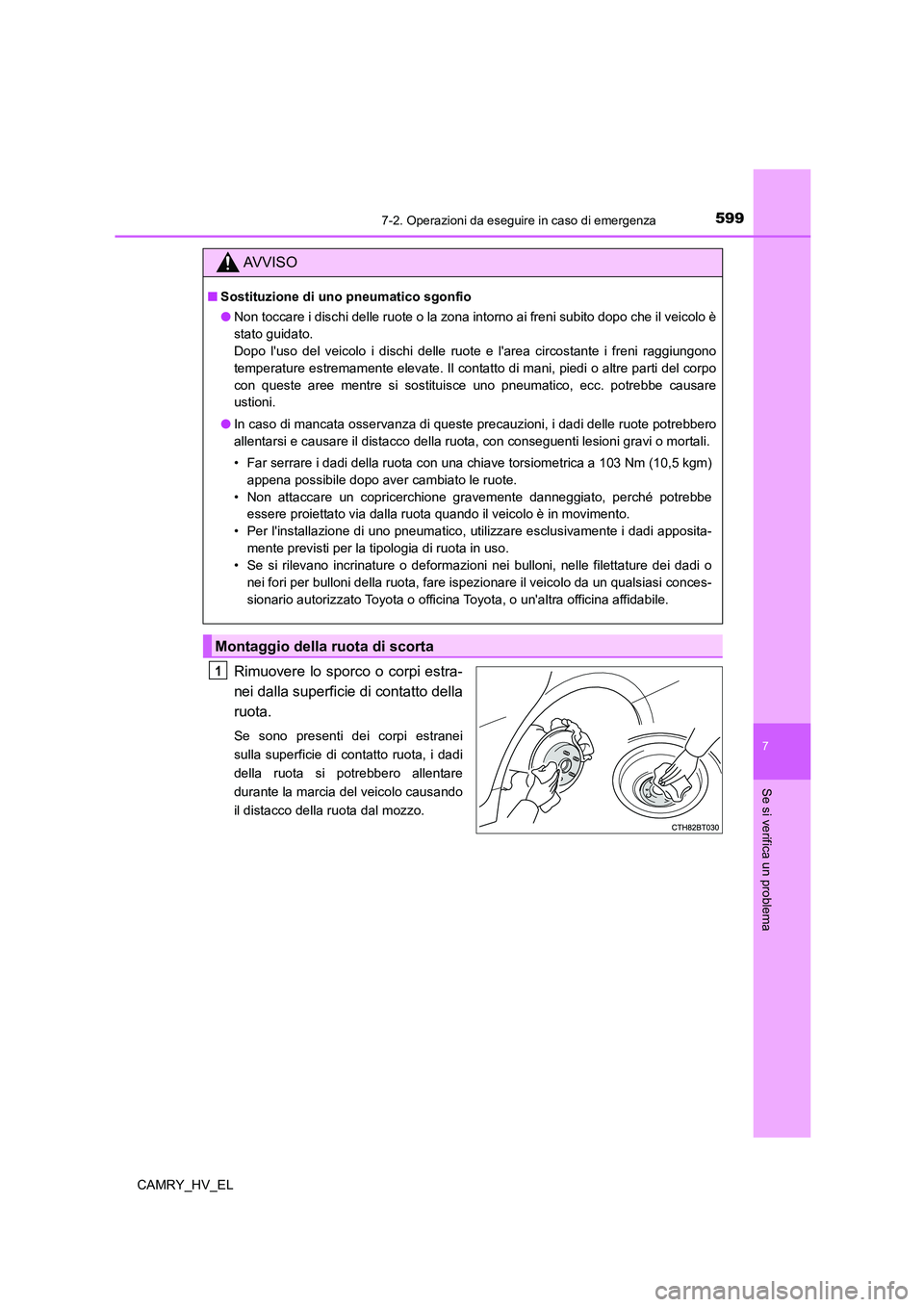

5997-2. Operazioni da eseguire in caso di emergenza
7
Se si verifica un problema
CAMRY_HV_EL
Rimuovere lo sporco o corpi estra-
nei dalla superficie di contatto della
ruota.
Se sono presenti dei corpi estranei
sulla superficie di contatto ruota, i dadi
della ruota si potrebbero allentare
durante la marcia del veicolo causando
il distacco della ruota dal mozzo.
AV V I S O
■Sostituzione di uno pneumatico sgonfio
●Non toccare i dischi delle ruote o la zona intorno ai freni subito dopo che il veicolo è
stato guidato.
Dopo l'uso del veicolo i dischi delle ruote e l'area circostante i freni raggiungono
temperature estremamente elevate. Il contatto di mani, piedi o altre parti del corpo
con queste aree mentre si sostituisce uno pneumatico, ecc. potrebbe causare
ustioni.
●In caso di mancata osservanza di queste precauzioni, i dadi delle ruote potrebbero
allentarsi e causare il distacco della ruota, con conseguenti lesioni gravi o mortali.
• Far serrare i dadi della ruota con una chiave torsiometrica a 103 Nm (10,5 kgm)
appena possibile dopo aver cambiato le ruote.
• Non attaccare un copricerchione gravemente danneggiato, perché potrebbe
essere proiettato via dalla ruota quando il veicolo è in movimento.
• Per l'installazione di uno pneumatico, utilizzare esclusivamente i dadi apposita-
mente previsti per la tipologia di ruota in uso.
• Se si rilevano incrinature o deformazioni nei bulloni, nelle filettature dei dadi o
nei fori per bulloni della ruota, fare ispezionare il veicolo da un qualsiasi conces-
sionario autorizzato Toyota o officina Toyota, o un'altra officina affidabile.
Montaggio della ruota di scorta
1

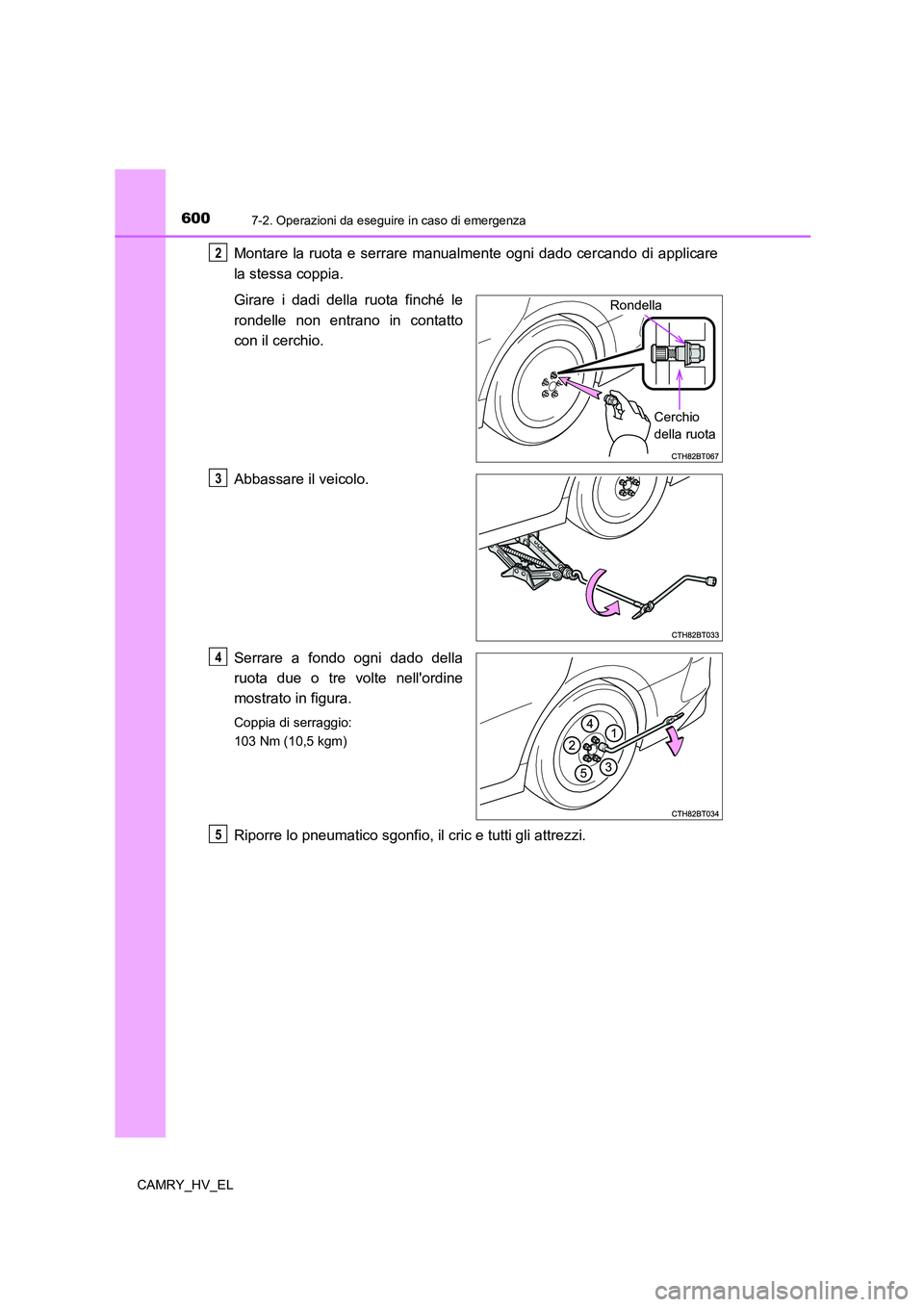

6007-2. Operazioni da eseguire in caso di emergenza
CAMRY_HV_EL
Montare la ruota e serrare manualmente ogni dado cercando di applicare
la stessa coppia.
Girare i dadi della ruota finché le
rondelle non entrano in contatto
con il cerchio.
Abbassare il veicolo.
Serrare a fondo ogni dado della
ruota due o tre volte nell'ordine
mostrato in figura.
Coppia di serraggio:
103 Nm (10,5 kgm)
Riporre lo pneumatico sgonfio, il cric e tutti gli attrezzi.
2
Rondella
Cerchio
della ruota
3
4
5
