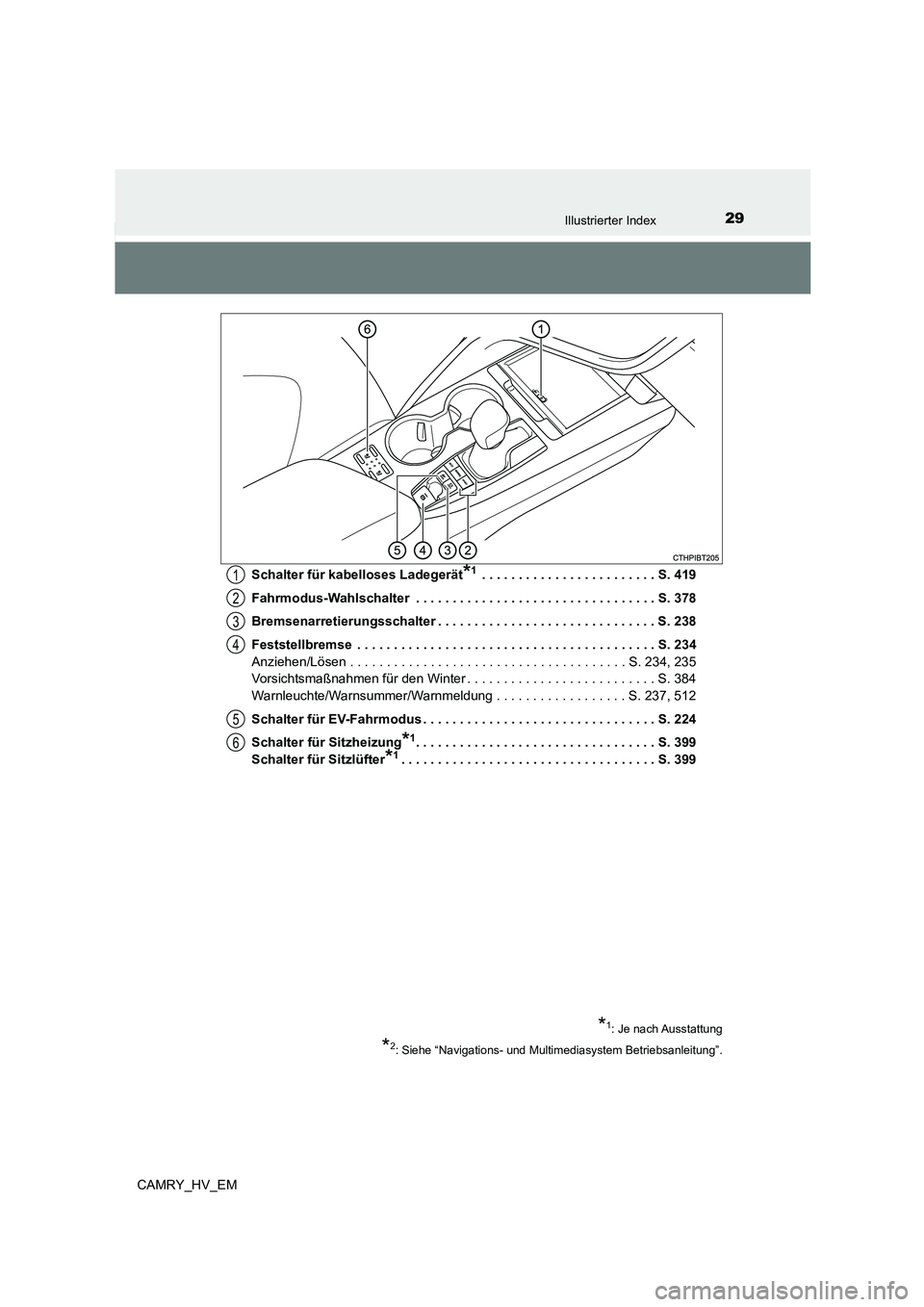

29Illustrierter Index
CAMRY_HV_EM
Schalter für kabelloses Ladegerät*1 . . . . . . . . . . . . . . . . . . . . . . . . S. 419
Fahrmodus-Wahlschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 378
Bremsenarretierungsschalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 238
Feststellbremse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 234
Anziehen/Lösen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 234, 235
Vorsichtsmaßnahmen für den Winter . . . . . . . . . . . . . . . . . . . . . . . . . . S. 384
Warnleuchte/Warnsummer/Warnmeldung . . . . . . . . . . . . . . . . . . S. 237, 512
Schalter für EV-Fahrmodus . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 224
Schalter für Sitzheizung*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 399
Schalter für Sitzlüfter*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 399
1
2
3
4
5
6
*1: Je nach Ausstattung
*2: Siehe “Navigations- und Multimediasystem Betriebsanleitung”.

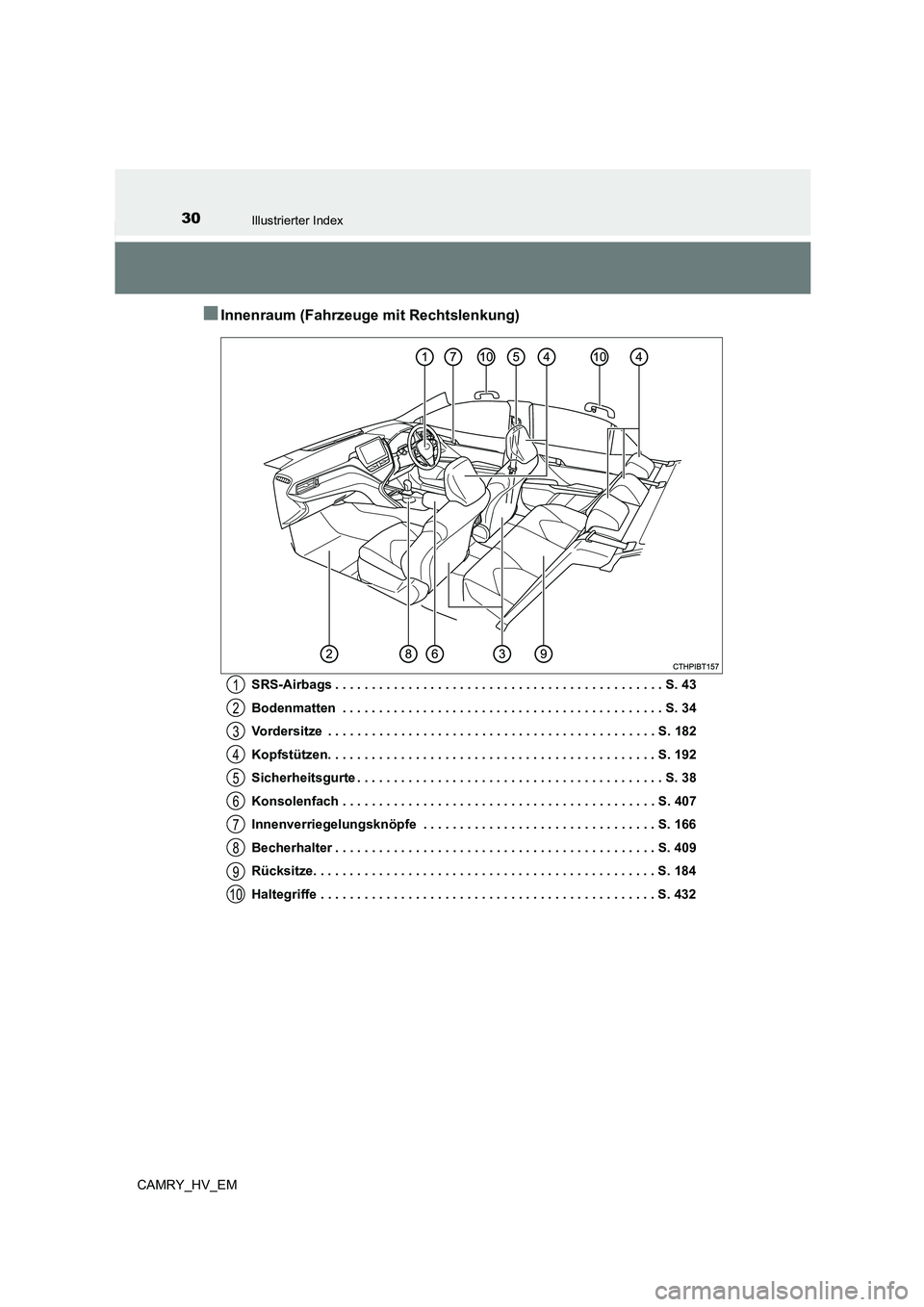

30Illustrierter Index
CAMRY_HV_EM
■Innenraum (Fahrzeuge mit Rechtslenkung)
SRS-Airbags . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 43
Bodenmatten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 34
Vordersitze . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 182
Kopfstützen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 192
Sicherheitsgurte . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 38
Konsolenfach . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 407
Innenverriegelungsknöpfe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 166
Becherhalter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 409
Rücksitze. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 184
Haltegriffe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 432
1
2
3
4
5
6
7
8
9
10

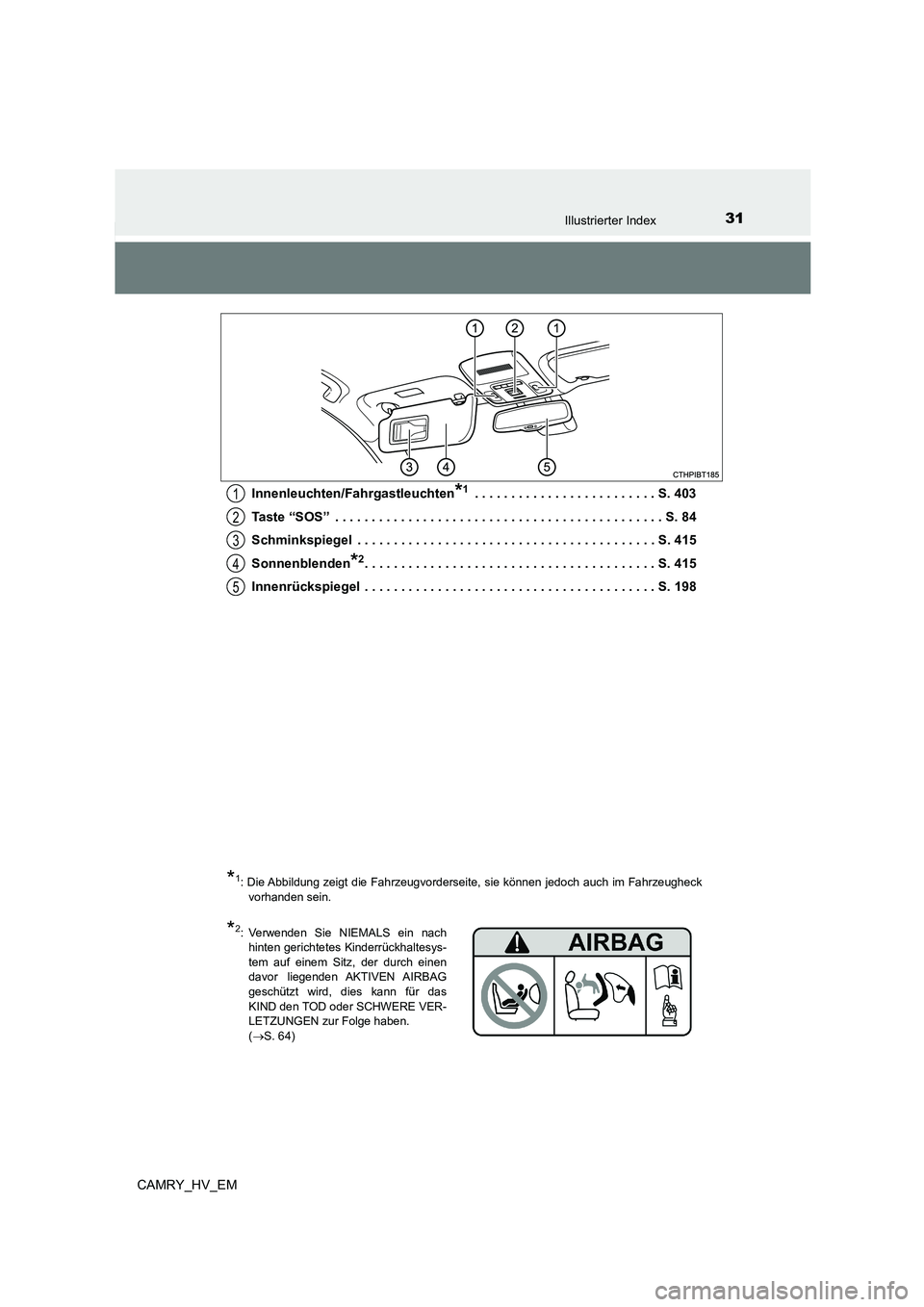

31Illustrierter Index
CAMRY_HV_EM
Innenleuchten/Fahrgastleuchten*1 . . . . . . . . . . . . . . . . . . . . . . . . . S. 403
Taste “SOS” . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 84
Schminkspiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 415
Sonnenblenden*2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 415
Innenrückspiegel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 198
1
2
3
4
5
*1: Die Abbildung zeigt die Fahrzeugvorderseite, sie können jedoch auch im Fahrzeugheck vorhanden sein.
*2: Verwenden Sie NIEMALS ein nach hinten gerichtetes Kinderrückhaltesys- tem auf einem Sitz, der durch einen davor liegenden AKTIVEN AIRBAGgeschützt wird, dies kann für das KIND den TOD oder SCHWERE VER- LETZUNGEN zur Folge haben. ( S. 64)

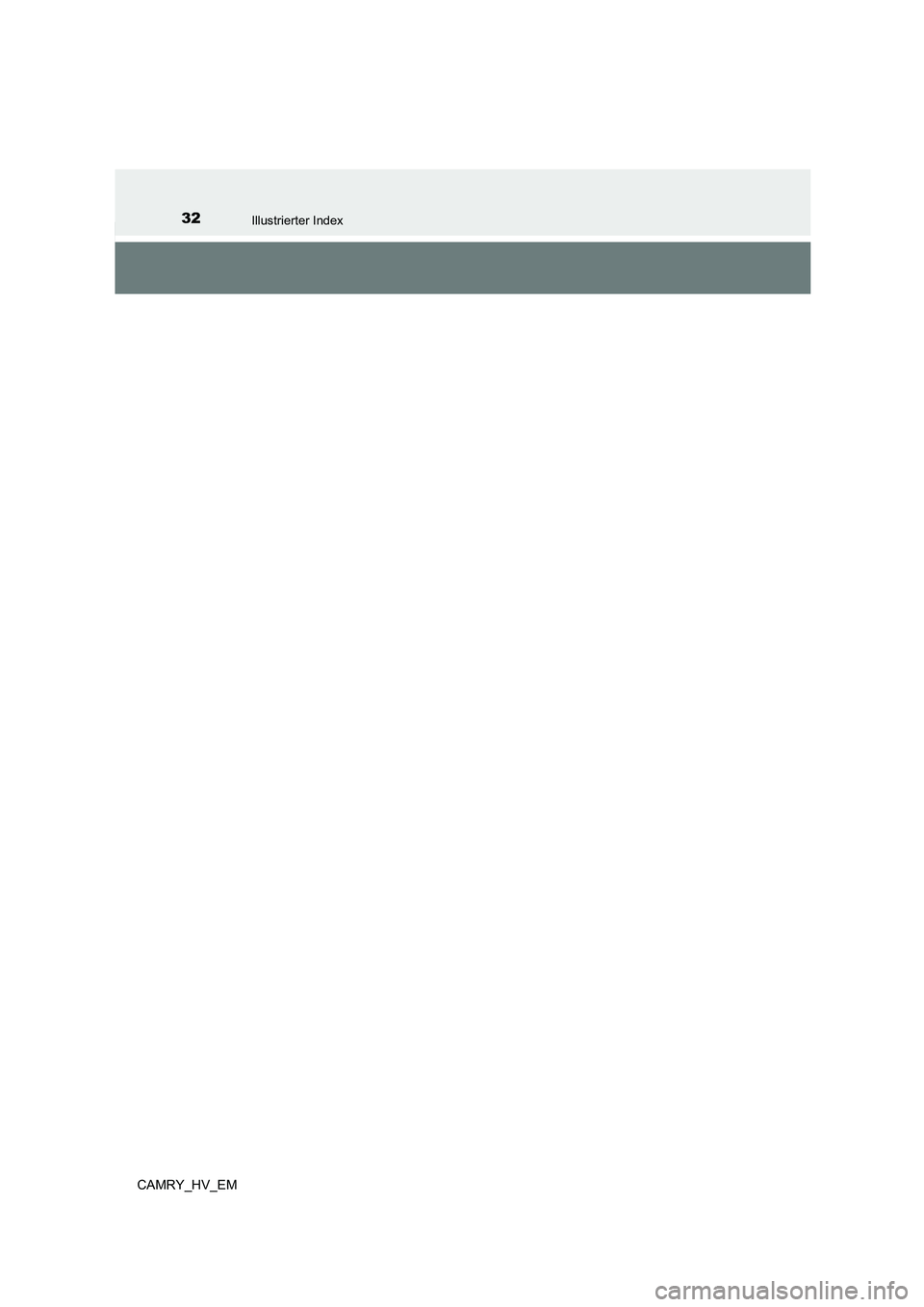

32Illustrierter Index
CAMRY_HV_EM

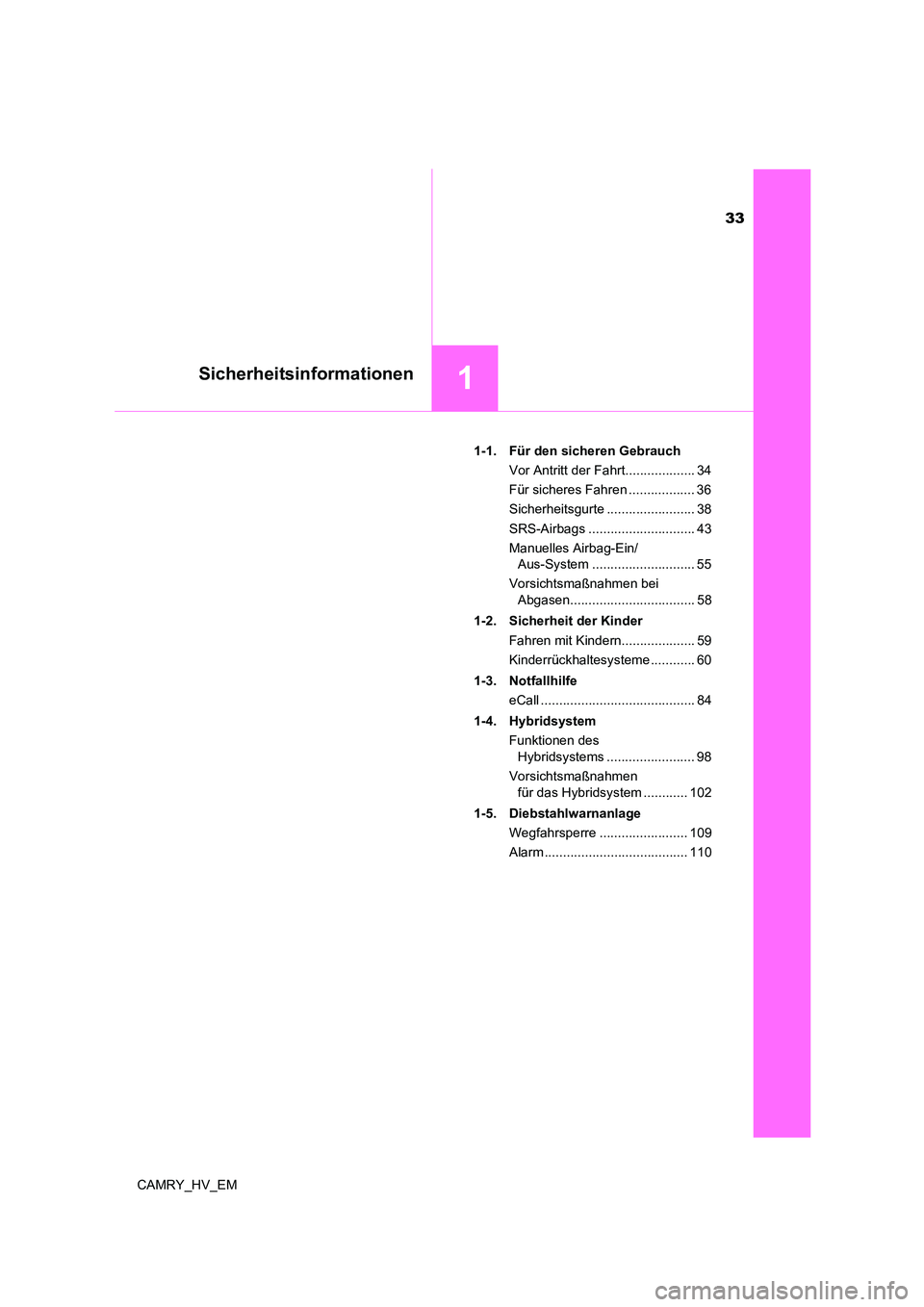

33
1Sicherheitsinformationen
CAMRY_HV_EM
1-1. Für den sicheren Gebrauch
Vor Antritt der Fahrt................... 34
Für sicheres Fahren .................. 36
Sicherheitsgurte ........................ 38
SRS-Airbags ............................. 43
Manuelles Airbag-Ein/
Aus-System ............................ 55
Vorsichtsmaßnahmen bei
Abgasen.................................. 58
1-2. Sicherheit der Kinder
Fahren mit Kindern.................... 59
Kinderrückhaltesysteme ............ 60
1-3. Notfallhilfe
eCall .......................................... 84
1-4. Hybridsystem
Funktionen des
Hybridsystems ........................ 98
Vorsichtsmaßnahmen
für das Hybridsyst em ............ 102
1-5. Diebstahlwarnanlage
Wegfahrsperre ........................ 109
Alarm ....................................... 110

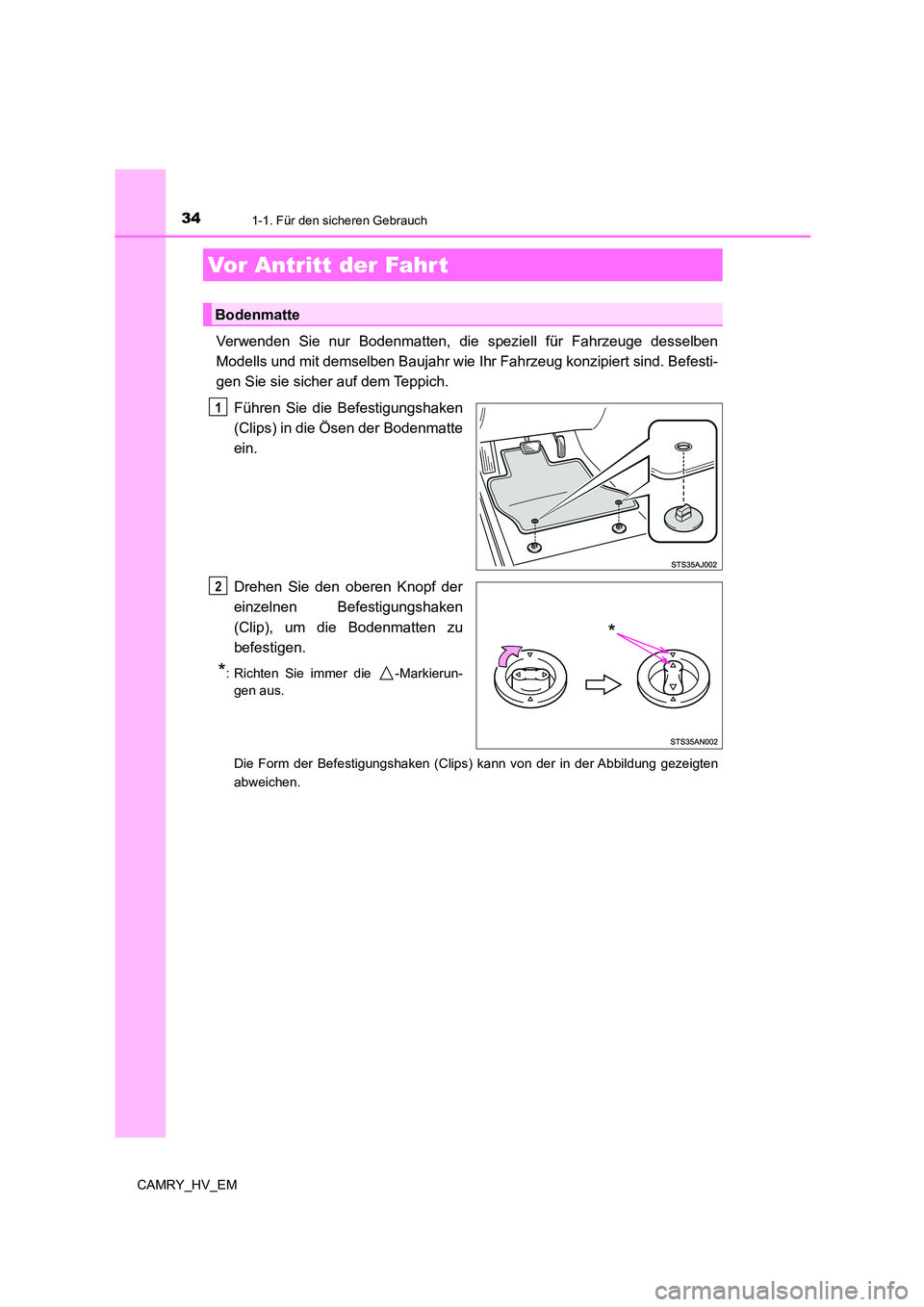

34
CAMRY_HV_EM
1-1. Für den sicheren Gebrauch
Verwenden Sie nur Bodenmatten, die speziell für Fahrzeuge desselben
Modells und mit demselben Baujahr wie Ihr Fahrzeug konzipiert sind. Befesti-
gen Sie sie sicher auf dem Teppich.
Führen Sie die Befestigungshaken
(Clips) in die Ösen der Bodenmatte
ein.
Drehen Sie den oberen Knopf der
einzelnen Befestigungshaken
(Clip), um die Bodenmatten zu
befestigen.
*: Richten Sie immer die -Markierun-
gen aus.
Die Form der Befestigungshaken (Clips) kann von der in der Abbildung gezeigten
abweichen.
Vor Antritt der Fahr t
Bodenmatte
1
*
2

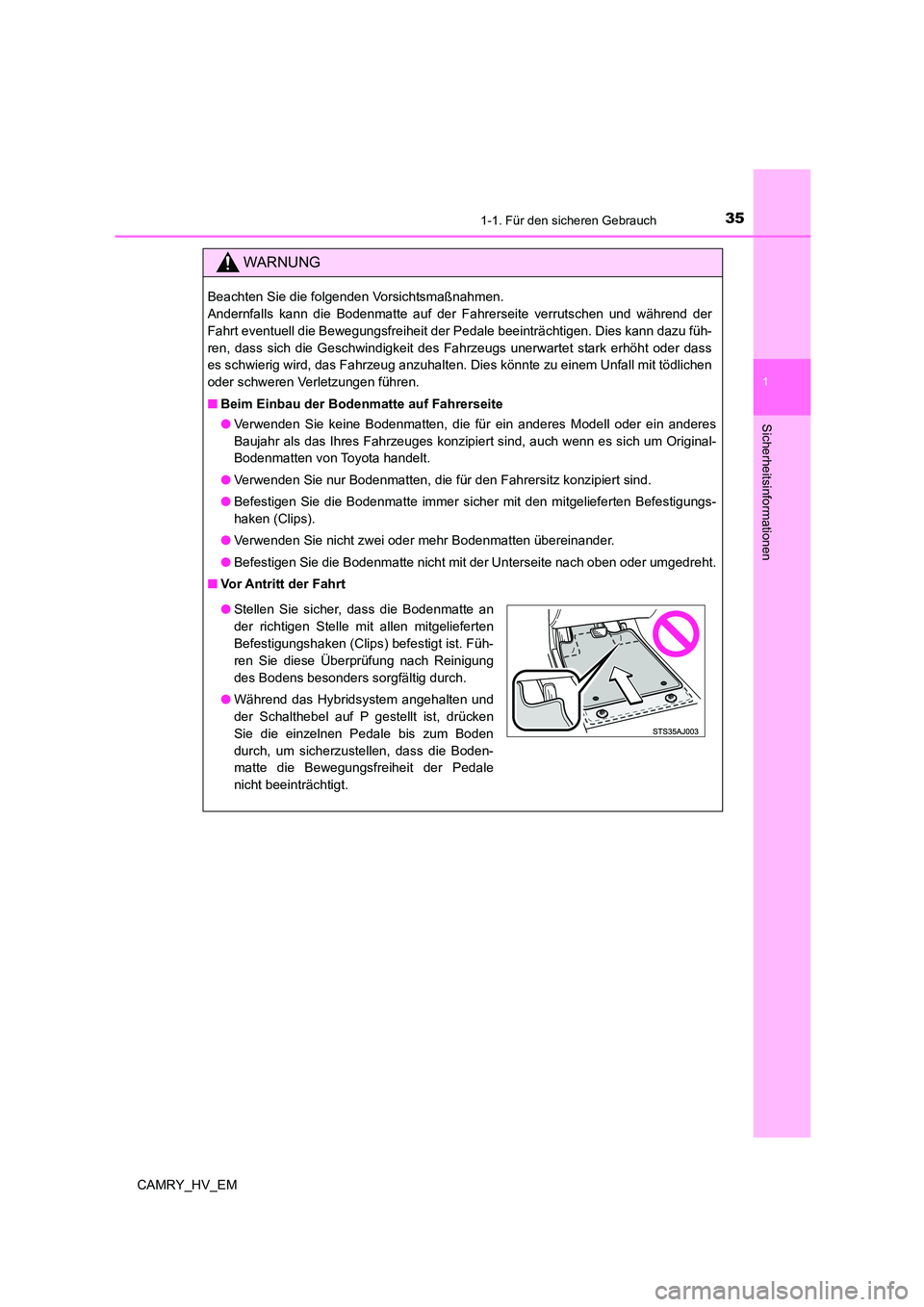

351-1. Für den sicheren Gebrauch
1
Sicherheitsinformationen
CAMRY_HV_EM
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Andernfalls kann die Bodenmatte auf der Fahrerseite verrutschen und während der
Fahrt eventuell die Bewegungsfreiheit der Pedale beeinträchtigen. Dies kann dazu füh-
ren, dass sich die Geschwindigkeit des Fahrzeugs unerwartet stark erhöht oder dass
es schwierig wird, das Fahrzeug anzuhalten. Dies könnte zu einem Unfall mit tödlichen
oder schweren Verletzungen führen.
■ Beim Einbau der Bodenmatte auf Fahrerseite
● Verwenden Sie keine Bodenmatten, die für ein anderes Modell oder ein anderes
Baujahr als das Ihres Fahrzeuges konzipiert sind, auch wenn es sich um Original-
Bodenmatten von Toyota handelt.
● Verwenden Sie nur Bodenmatten, die für den Fahrersitz konzipiert sind.
● Befestigen Sie die Bodenmatte immer sicher mit den mitgelieferten Befestigungs-
haken (Clips).
● Verwenden Sie nicht zwei oder mehr Bodenmatten übereinander.
● Befestigen Sie die Bodenmatte nicht mit der Unterseite nach oben oder umgedreht.
■ Vor Antritt der Fahrt
●Stellen Sie sicher, dass die Bodenmatte an
der richtigen Stelle mit allen mitgelieferten
Befestigungshaken (Clips) befestigt ist. Füh-
ren Sie diese Überprüfung nach Reinigung
des Bodens besonders sorgfältig durch.
● Während das Hybridsystem angehalten und
der Schalthebel auf P gestellt ist, drücken
Sie die einzelnen Pedale bis zum Boden
durch, um sicherzustellen, dass die Boden-
matte die Bewegungsfreiheit der Pedale
nicht beeinträchtigt.

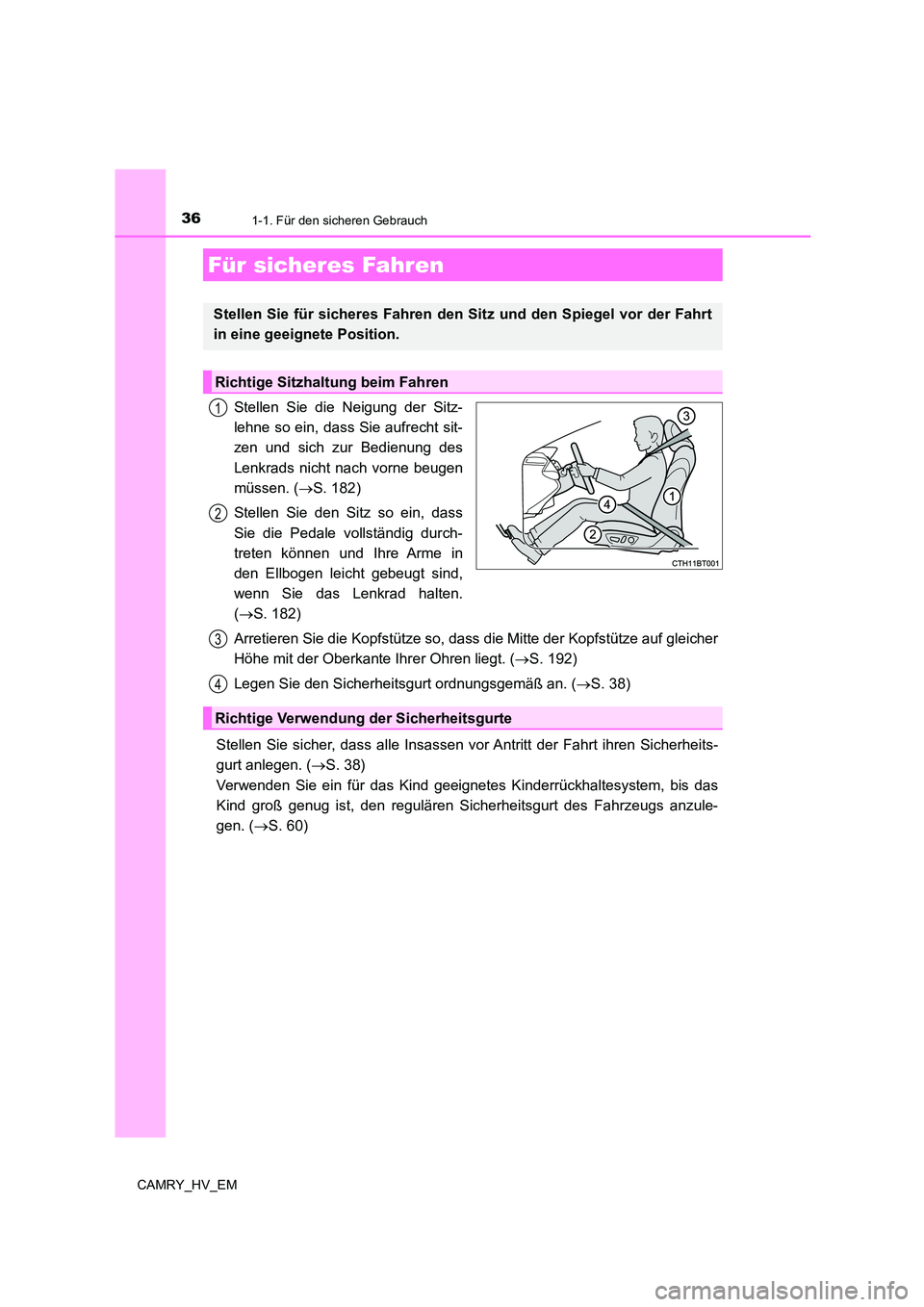

361-1. Für den sicheren Gebrauch
CAMRY_HV_EM
Stellen Sie die Neigung der Sitz-
lehne so ein, dass Sie aufrecht sit-
zen und sich zur Bedienung des
Lenkrads nicht nach vorne beugen
müssen. ( S. 182)
Stellen Sie den Sitz so ein, dass
Sie die Pedale vollständig durch-
treten können und Ihre Arme in
den Ellbogen leicht gebeugt sind,
wenn Sie das Lenkrad halten.
( S. 182)
Arretieren Sie die Kopfstütze so, dass die Mitte der Kopfstütze auf gleicher
Höhe mit der Oberkante Ihrer Ohren liegt. ( S. 192)
Legen Sie den Sicherheitsgurt ordnungsgemäß an. ( S. 38)
Stellen Sie sicher, dass alle Insassen vo r Antritt der Fahrt ihren Sicherheits-
gurt anlegen. ( S. 38)
Verwenden Sie ein für das Kind geeignetes Kinderrückhaltesystem, bis das
Kind groß genug ist, den regulären Sicher heitsgurt des Fahrzeugs anzule-
gen. ( S. 60)
Für sicheres Fahren
Stellen Sie für sicheres Fahren den Sitz und den Spiegel vor der Fahrt
in eine geeignete Position.
Richtige Sitzhaltung beim Fahren
1
2
Richtige Verwendung der Sicherheitsgurte
3
4

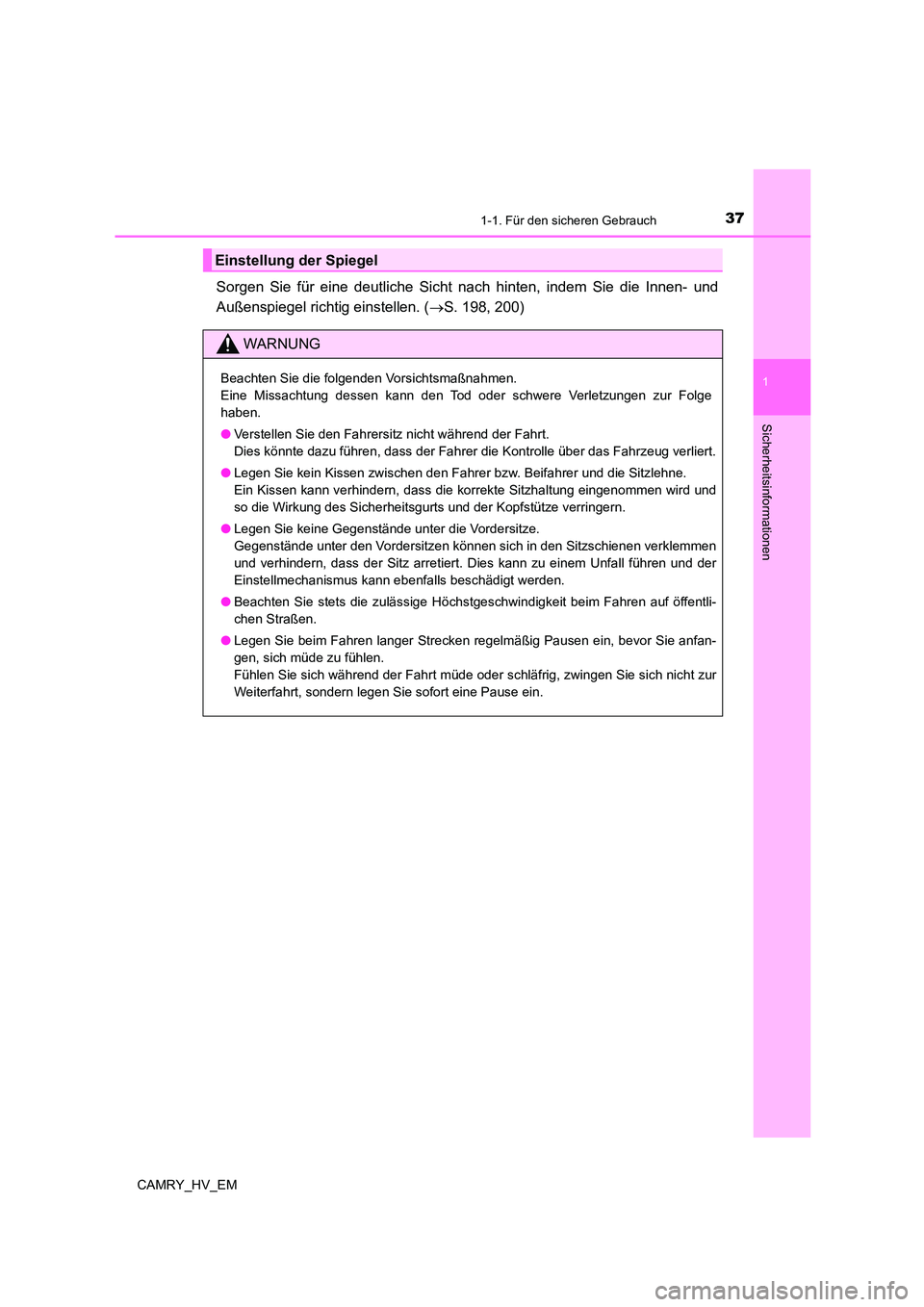

371-1. Für den sicheren Gebrauch
1
Sicherheitsinformationen
CAMRY_HV_EM
Sorgen Sie für eine deutliche Sicht nach hinten, indem Sie die Innen- und
Außenspiegel richtig einstellen. ( S. 198, 200)
Einstellung der Spiegel
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Eine Missachtung dessen kann den Tod oder schwere Verletzungen zur Folge
haben.
● Verstellen Sie den Fahrersitz nicht während der Fahrt.
Dies könnte dazu führen, dass der Fahrer die Kontrolle über das Fahrzeug verliert.
● Legen Sie kein Kissen zwischen den Fahrer bzw. Beifahrer und die Sitzlehne.
Ein Kissen kann verhindern, dass die korrekte Sitzhaltung eingenommen wird und
so die Wirkung des Sicherheitsgurts und der Kopfstütze verringern.
● Legen Sie keine Gegenstände unter die Vordersitze.
Gegenstände unter den Vordersitzen können sich in den Sitzschienen verklemmen
und verhindern, dass der Sitz arretiert. Dies kann zu einem Unfall führen und der
Einstellmechanismus kann ebenfalls beschädigt werden.
● Beachten Sie stets die zulässige Höchstgeschwindigkeit beim Fahren auf öffentli-
chen Straßen.
● Legen Sie beim Fahren langer Strecken regelmäßig Pausen ein, bevor Sie anfan-
gen, sich müde zu fühlen.
Fühlen Sie sich während der Fahrt müde oder schläfrig, zwingen Sie sich nicht zur
Weiterfahrt, sondern legen Sie sofort eine Pause ein.

381-1. Für den sicheren Gebrauch
CAMRY_HV_EM
●Ziehen Sie den Schultergurt her-
aus, sodass er vollständig über der
Schulter liegt, aber nicht mit dem
Hals in Berührung kommt oder von
der Schulter rutscht.
● Legen Sie den Beckengurt mög-
lichst tief über die Hüften.
● Stellen Sie die Neigung der Sitz-
lehne ein. Setzen Sie sich mög-
lichst aufrecht und weit hinten auf
den Sitz.
● Verdrehen Sie den Sicherheitsgurt nicht.
Drücken Sie zum Schließen des
Sicherheitsgurts die Schlosszunge
in das Gurtschloss, bis Sie ein Kli-
cken hören.
Drücken Sie zum Lösen des
Sicherheitsgurts die Entriegelungs-
taste.
Sicherheitsgurte
Stellen Sie sicher, dass alle Insassen vo r Antritt der Fahrt ihren Sicher-
heitsgurt anlegen.
Richtige Verwendung der Sicherheitsgurte
Anlegen und Lösen des Sicherheitsgurts
Entriege-
lungs-
taste
1
2
